Page 305 of 348

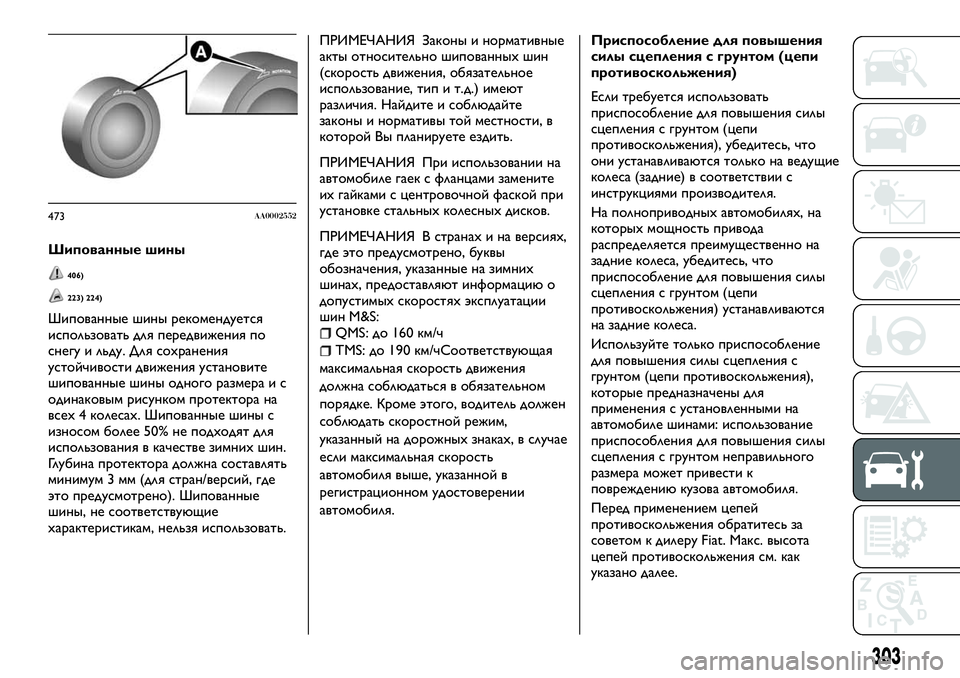

Шипованные шины
406)
223) 224)
Шипованные шины рекомендуется
использовать для передвижения по
снегу и льду. Для сохранения
устойчивости движения установите
шипованные шины одного размера и с
одинаковым рисунком протектора на
всех 4 колесах. Шипованные шины с
износом более 50% не подходят для
использования в качестве зимних шин.
Глубина протектора должна составлять
минимум 3 мм (для стран/версий, где
это предусмотрено). Шипованные
шины, не соответствующие
характеристикам, нельзя использовать.ПРИМЕЧАНИЯ Законы и нормативные
акты относительно шипованных шин
(скорость движения, обязательное
использование, тип и т.д.) имеют
различия. Найдите и соблюдайте
законы и нормативы той местности, в
которой Вы планируете ездить.
ПРИМЕЧАНИЯ При использовании на
автомобиле гаек с фланцами замените
их гайками с центровочной фаской при
установке стальных колесных дисков.
ПРИМЕЧАНИЯ В странах и на версиях,
где это предусмотрено, буквы
обозначения, указанные на зимних
шинах, предоставляют информацию о
допустимых скоростях эксплуатации
шин M&S:QMS: до 160 км/ч
TMS: до 190 км/чСоответствующая
максимальная скорость движения
должна соблюдаться в обязательном
порядке. Кроме этого, водитель должен
соблюдать скоростной режим,
указанный на дорожных знаках, в случае
если максимальная скорость
автомобиля выше, указанной в
регистрационном удостоверении
автомобиля.
Приспособление для повышения
силы сцепления с грунтом (цепи
противоскольжения)
Если требуется использовать
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения), убедитесь, что
они устанавливаются только на ведущие
колеса (задние) в соответствии с
инструкциями производителя.
На полноприводных автомобилях, на
которых мощность привода
распределяется преимущественно на
задние колеса, убедитесь, что
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливаются
на задние колеса.
Используйте только приспособление
для повышения силы сцепления с
грунтом (цепи противоскольжения),
которые предназначены для
применения с установленными на
автомобиле шинами: использование
приспособления для повышения силы
сцепления с грунтом неправильного
размера может привести к
повреждению кузова автомобиля.
Перед применением цепей
противоскольжения обратитесь за
советом к дилеру Fiat. Макс. высота
цепей противоскольжения см. как
указано далее.
473AA0002552
303
Page 306 of 348

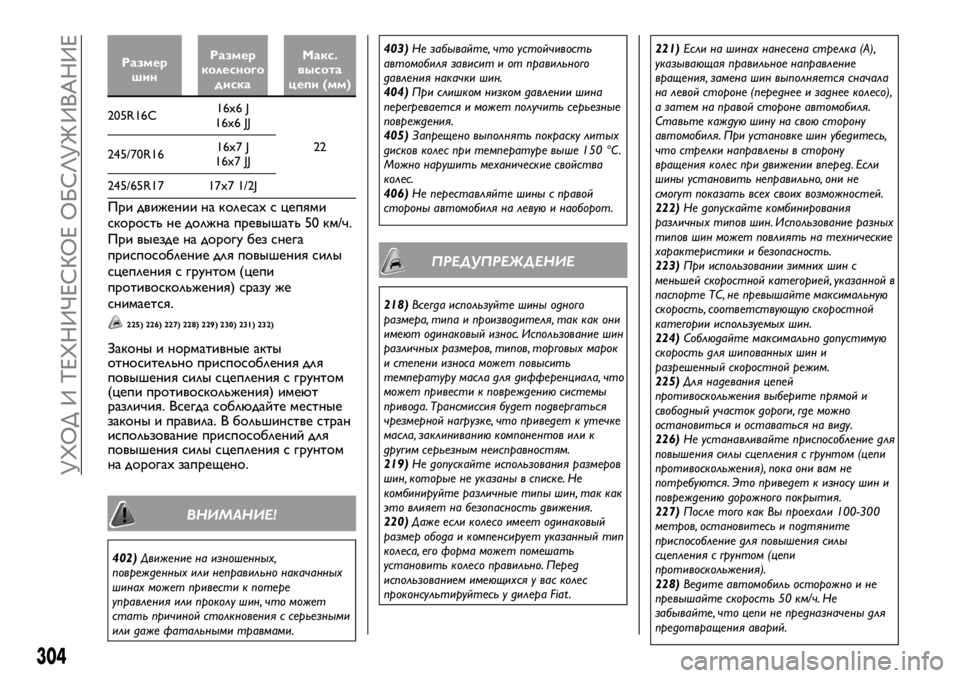

Размер
шинРазмер
колесного
дискаМакс.
высота
цепи (мм)
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
При движении на колесах с цепями
скорость не должна превышать 50 км/ч.
При выезде на дорогу без снега
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) сразу же
снимается.
225) 226) 227) 228) 229) 230) 231) 232)
Законы и нормативные акты
относительно приспособления для
повышения силы сцепления с грунтом
(цепи противоскольжения) имеют
различия. Всегда соблюдайте местные
законы и правила. В большинстве стран
использование приспособлений для
повышения силы сцепления с грунтом
на дорогах запрещено.
ВНИМАНИЕ!
402)Движение на изношенных,
поврежденных или неправильно накачанных
шинах может привести к потере
управления или проколу шин, что может
стать причиной столкновения с серьезными
или даже фатальными травмами.403)Не забывайте, что устойчивость
автомобиля зависит и от правильного
давления накачки шин.
404)При слишком низком давлении шина
перегревается и может получить серьезные
повреждения.
405)Запрещено выполнять покраску литых
дисков колес при температуре выше 150 °C.
Можно нарушить механические свойства
колес.
406)Не переставляйте шины с правой
стороны автомобиля на левую и наоборот.
ПРЕДУПРЕЖДЕНИЕ
218)Всегда используйте шины одного
размера, типа и производителя, так как они
имеют одинаковый износ. Использование шин
различных размеров, типов, торговых марок
и степени износа может повысить
температуру масла для дифференциала, что
может привести к повреждению системы
привода. Трансмиссия будет подвергаться
чрезмерной нагрузке, что приведет к утечке
масла, заклиниванию компонентов или к
другим серьезным неисправностям.
219)Не допускайте использования размеров
шин, которые не указаны в списке. Не
комбинируйте различные типы шин, так как
это влияет на безопасность движения.
220)Даже если колесо имеет одинаковый
размер обода и компенсирует указанный тип
колеса, его форма может помешать
установить колесо правильно. Перед
использованием имеющихся у вас колес
проконсультируйтесь у дилера Fiat .221)Если на шинах нанесена стрелка (А),
указывающая правильное направление
вращения, замена шин выполняется сначала
на левой стороне (переднее и заднее колесо),
а затем на правой стороне автомобиля.
Ставьте каждую шину на свою сторону
автомобиля. При установке шин убедитесь,
что стрелки направлены в сторону
вращения колес при движении вперед. Если
шины установить неправильно, они не
смогут показать всех своих возможностей.
222)Не допускайте комбинирования
различных типов шин. Использование разных
типов шин может повлиять на технические
характеристики и безопасность.
223)При использовании зимних шин с
меньшей скоростной категорией, указанной в
паспорте ТС, не превышайте максимальную
скорость, соответствующую скоростной
категории используемых шин.
224)Соблюдайте максимально допустимую
скорость для шипованных шин и
разрешенный скоростной режим.
225)Для надевания цепей
противоскольжения выберите прямой и
свободный участок дороги, где можно
остановиться и оставаться на виду.
226)Не устанавливайте приспособление для
повышения силы сцепления с грунтом (цепи
противоскольжения), пока они вам не
потребуются. Это приведет к износу шин и
повреждению дорожного покрытия.
227)После того как Вы проехали 100-300
метров, остановитесь и подтяните
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения).
228)Ведите автомобиль осторожно и не
превышайте скорость 50 км/ч. Не
забывайте, что цепи не предназначены для
предотвращения аварий.
304
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ
Page 307 of 348

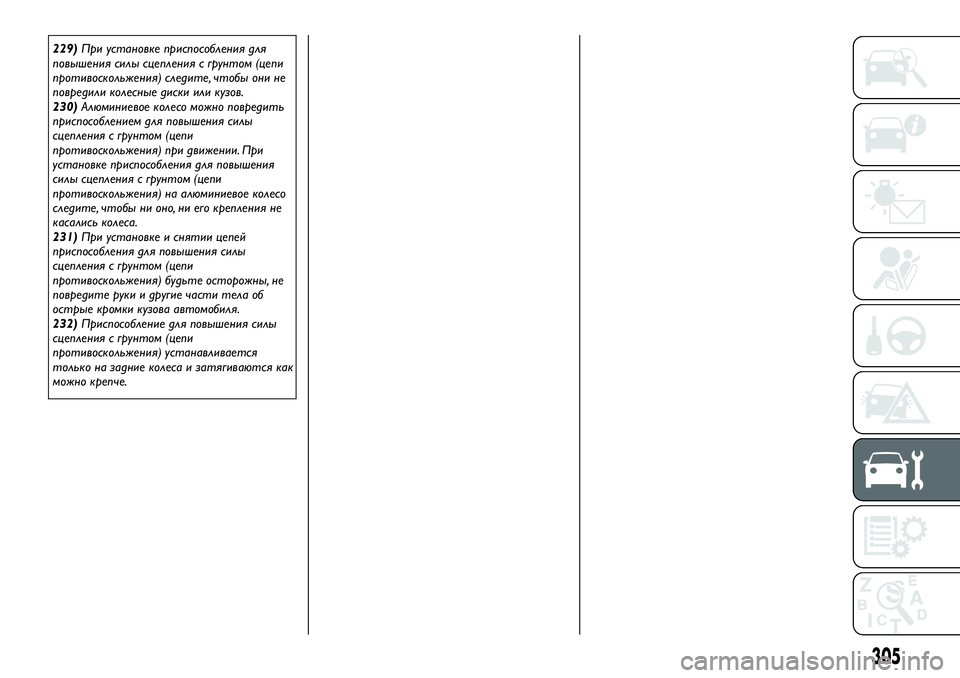

229)При установке приспособления для
повышения силы сцепления с грунтом (цепи
противоскольжения) следите, чтобы они не
повредили колесные диски или кузов.
230)Алюминиевое колесо можно повредить
приспособлением для повышения силы
сцепления с грунтом (цепи
противоскольжения) при движении. При
установке приспособления для повышения
силы сцепления с грунтом (цепи
противоскольжения) на алюминиевое колесо
следите, чтобы ни оно, ни его крепления не
касались колеса.
231)При установке и снятии цепей
приспособления для повышения силы
сцепления с грунтом (цепи
противоскольжения) будьте осторожны, не
повредите руки и другие части тела об
острые кромки кузова автомобиля.
232)Приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливается
только на задние колеса и затягиваются как
можно крепче.
305
Page 308 of 348

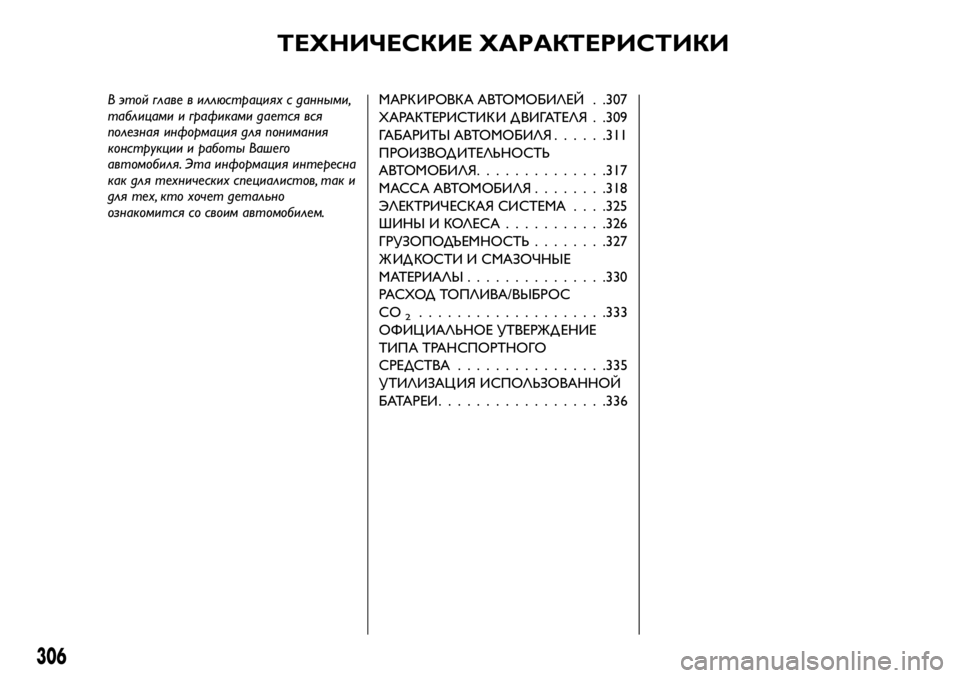

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В этой главе в иллюстрациях с данными,
таблицами и графиками дается вся
полезная информация для понимания
конструкции и работы Вашего
автомобиля. Эта информация интересна
как для технических специалистов, так и
для тех, кто хочет детально
ознакомится со своим автомобилем.МАРК ИРОВКА АВТОМОБИЛЕЙ . .307
ХАРАКТЕРИСТИК И Д ВИГАТЕЛЯ . .309
ГАБАРИТЫ АВТОМОБИЛЯ......311
ПРОИЗВОД ИТЕЛЬНОСТЬ
АВТОМОБИЛЯ..............317
МАССА АВТОМОБИЛЯ........318
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА. . . .325
ШИНЫ И КОЛЕСА...........326
ГРУЗОПОДЪЕМНОСТЬ........327
Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ...............330
РАСХОД ТОПЛИВА/ВЫБРОС
CO
2....................333
ОФИЦ ИАЛЬНОЕ УТВЕРЖД ЕНИЕ
ТИПА ТРАНСПОРТНОГО
СРЕДСТВА ................335
УТИЛИЗАЦ ИЯ ИСПОЛЬЗОВАННОЙ
БАТАРЕИ..................336
306
Page 309 of 348

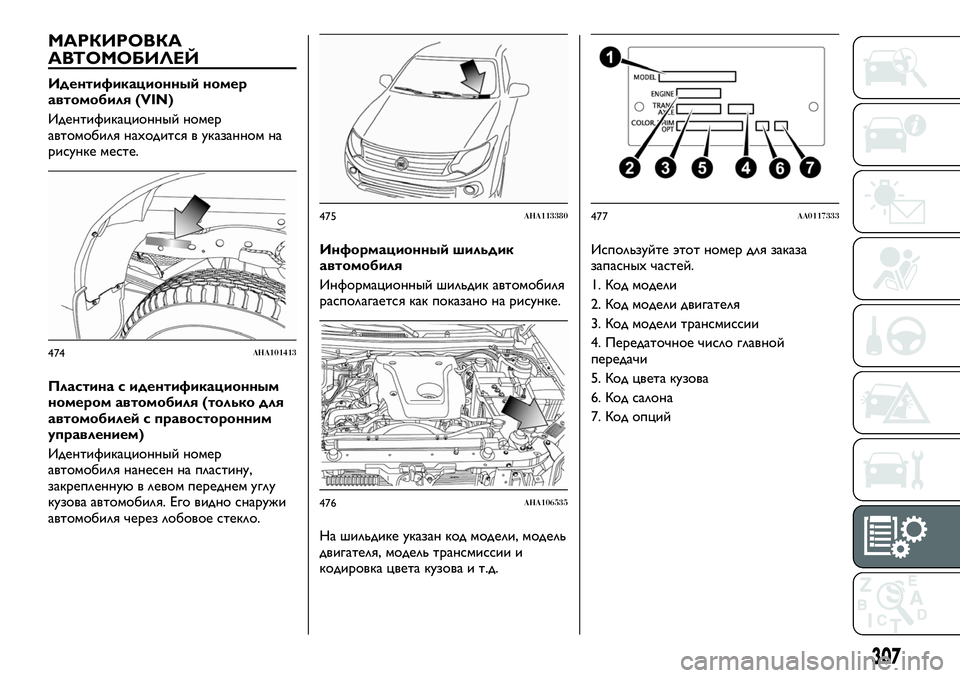

МАРКИРОВКА
АВТОМОБИЛЕЙ
Идентификационный номер
автомобиля (VIN)
Идентификационный номер
автомобиля находится в указанном на
рисунке месте.
Пластина с идентификационным
номером автомобиля (только для
автомобилей с правосторонним
управлением)
Идентификационный номер
автомобиля нанесен на пластину,
закрепленную в левом переднем углу
кузова автомобиля. Его видно снаружи
автомобиля через лобовое стекло.Информационный шильдик
автомобиля
Информационный шильдик автомобиля
располагается как показано на рисунке.
На шильдике указан код модели, модель
двигателя, модель трансмиссии и
кодировка цвета кузова и т.д.Используйте этот номер для заказа
запасных частей.
1. Код модели
2. Код модели двигателя
3. Код модели трансмиссии
4. Передаточное число главной
передачи
5. Код цвета кузова
6. Код салона
7. Код опций
474AHA101413
475AHA113380
476AHA106535
477AA0117333
307
Page 310 of 348

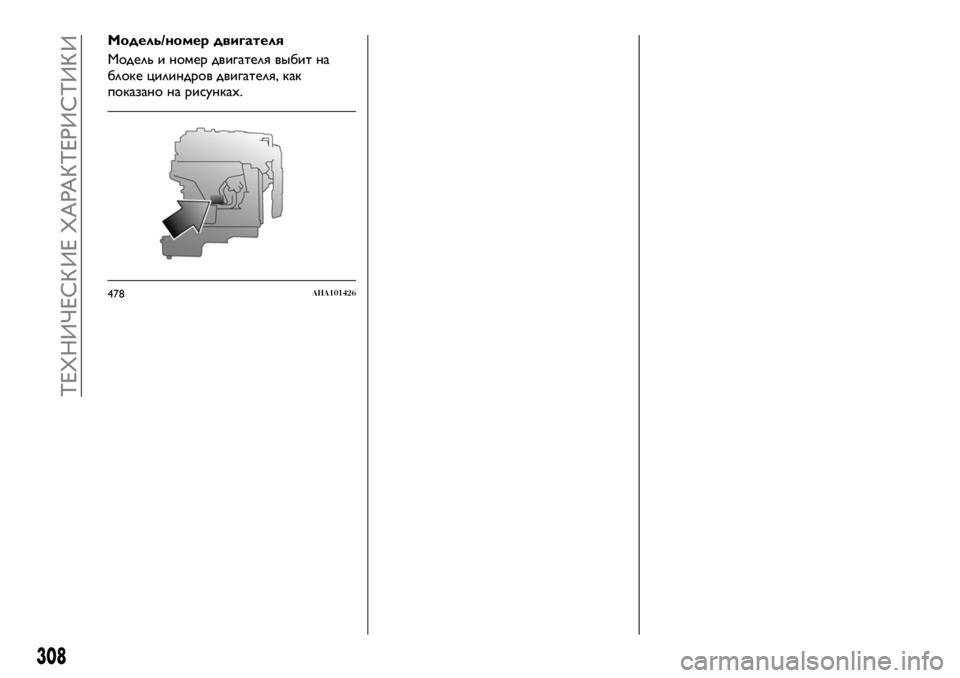

Модель/номер двигателя
Модель и номер двигателя выбит на
блоке цилиндров двигателя, как
показано на рисунках.
478AHA101426
308
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
Page 311 of 348

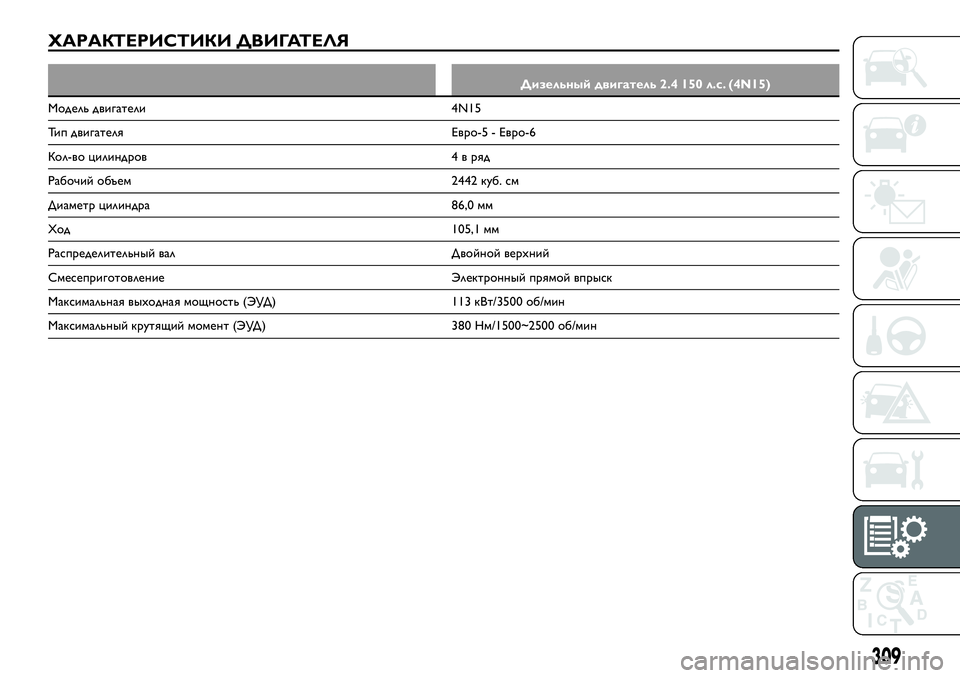

ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ
Дизельный двигатель 2.4 150 л.с. (4N15)
Модель двигатели 4N15
Тип двигателя Евро-5 - Евро-6
Кол-во цилиндров 4 в ряд
Рабочий объем 2442 куб. см
Диаметр цилиндра 86,0 мм
Ход 105,1 мм
Распределительный вал Двойной верхний
Смесеприготовление Электронный прямой впрыск
Максимальная выходная мощность (ЭУД) 113 кВт/3500 об/мин
Максимальный крутящий момент (ЭУД) 380 Нм/1500~2500 об/мин
309
Page 312 of 348

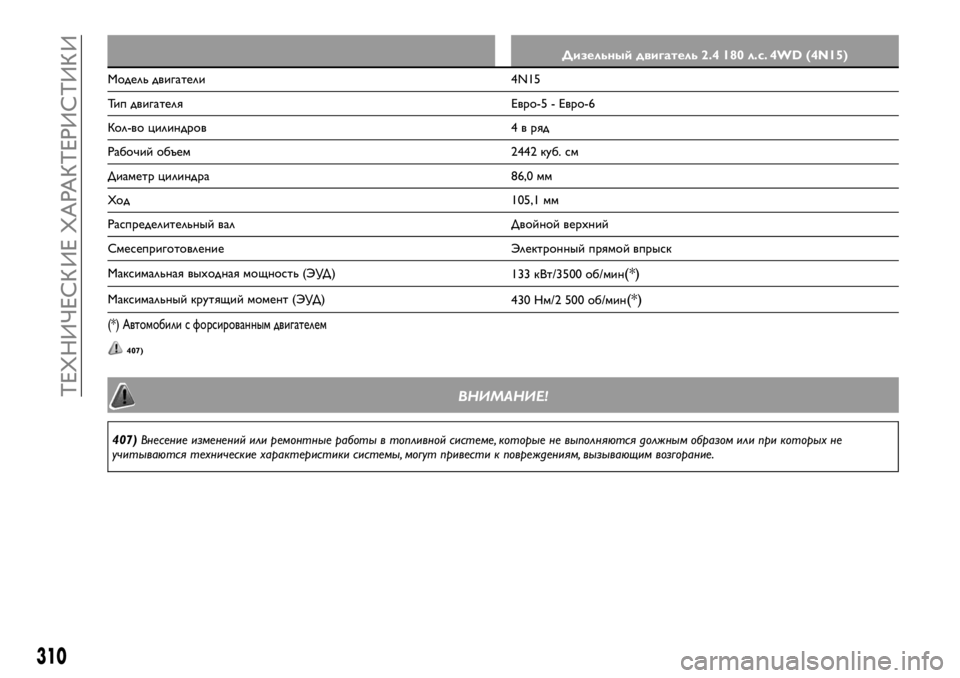

Дизельный двигатель 2.4 180 л.с. 4WD (4N15)
Модель двигатели 4N15
Тип двигателя Евро-5 - Евро-6
Кол-во цилиндров 4 в ряд
Рабочий объем 2442 куб. см
Диаметр цилиндра 86,0 мм
Ход 105,1 мм
Распределительный вал Двойной верхний
Смесеприготовление Электронный прямой впрыск
Максимальная выходная мощность (ЭУД)
133 кВт/3500 об/мин
(*)
Максимальный крутящий момент (ЭУД)
430 Нм/2 500 об/мин(*)
(*) Автомобили с форсированным двигателем
407)
ВНИМАНИЕ!
407)Внесение изменений или ремонтные работы в топливной системе, которые не выполняются должным образом или при которых не
учитываются технические характеристики системы, могут привести к повреждениям, вызывающим возгорание.
310
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
