Выбор режима и воздушный поток, нагнетаемый вентиляторами
Для изменения направления и количества воздуха от вентиляторов поверните указатель выбора режима (см. "Указатель выбора
режима"). На автомобилях с кондиционером автоматической системы климат-контроля нажмите переключатель MODE или
переключатель системы обдува стекол (см. "Переключатель режима" или "Переключатель системы обдува стекол").
Данные символы используются в ряде следующих иллюстраций для отображения количества воздуха, поступающего из
вентиляторов.
- Из вентиляторов поступает небольшое количество воздуха
- Из вентиляторов поступает среднее количество воздуха
- Из вентиляторов поступает большое количество воздуха

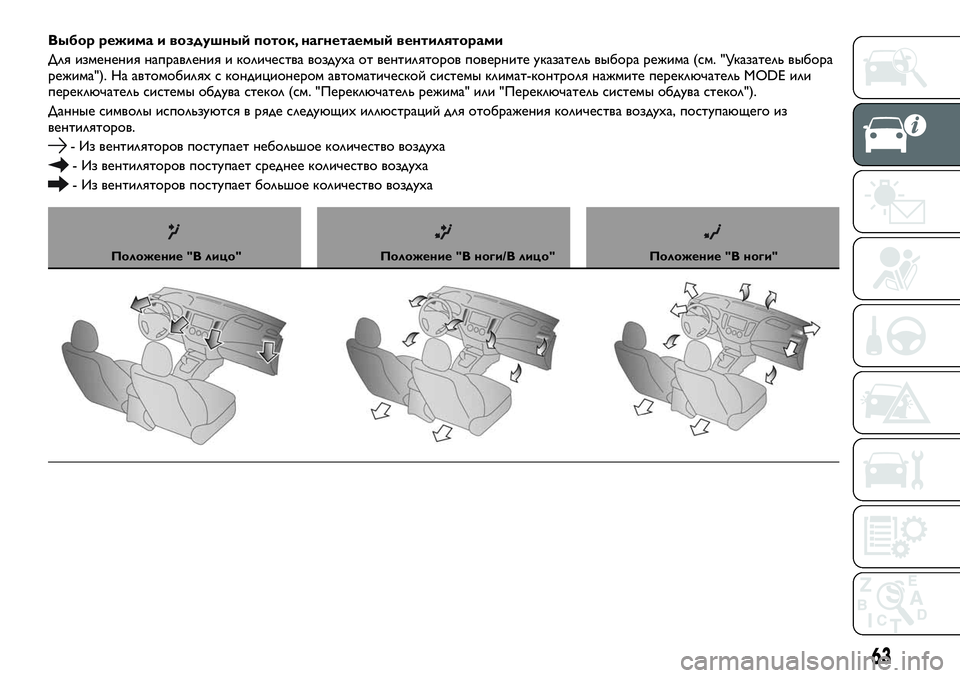

Положение "В лицо"Положение "В ноги/В лицо"Положение "В ноги"
63
Page 66 of 348

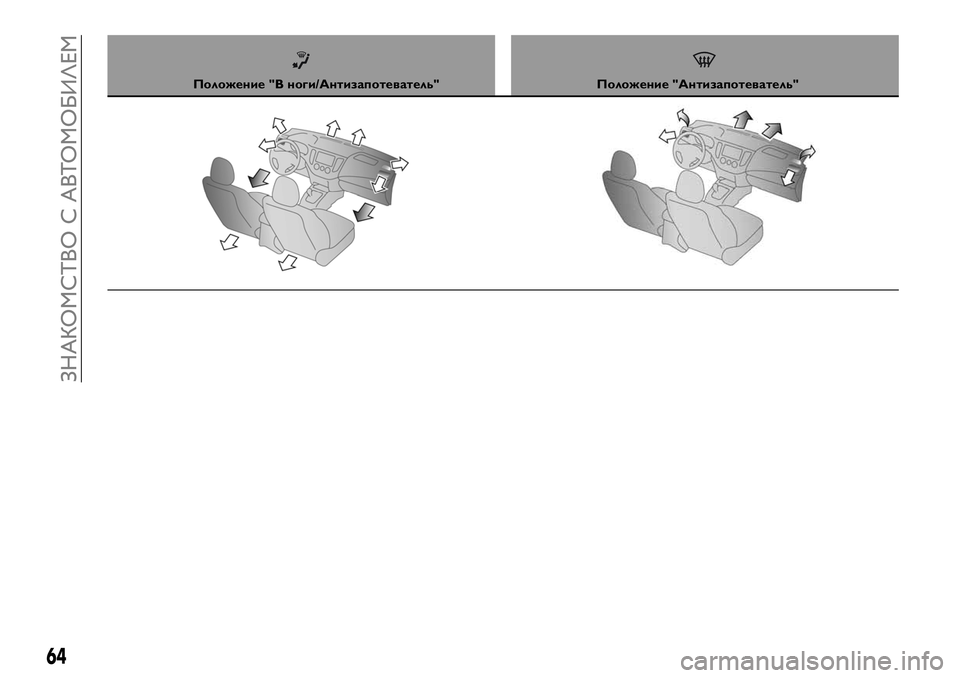

Положение "В ноги/Антизапотеватель"Положение "Антизапотеватель"
64
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 67 of 348

Обогрев/ручное
кондиционирование воздуха
(при наличии)
Обогрев/Ручное кондиционирование
воздуха можно использовать только
при работающем двигателе.
2)
22)

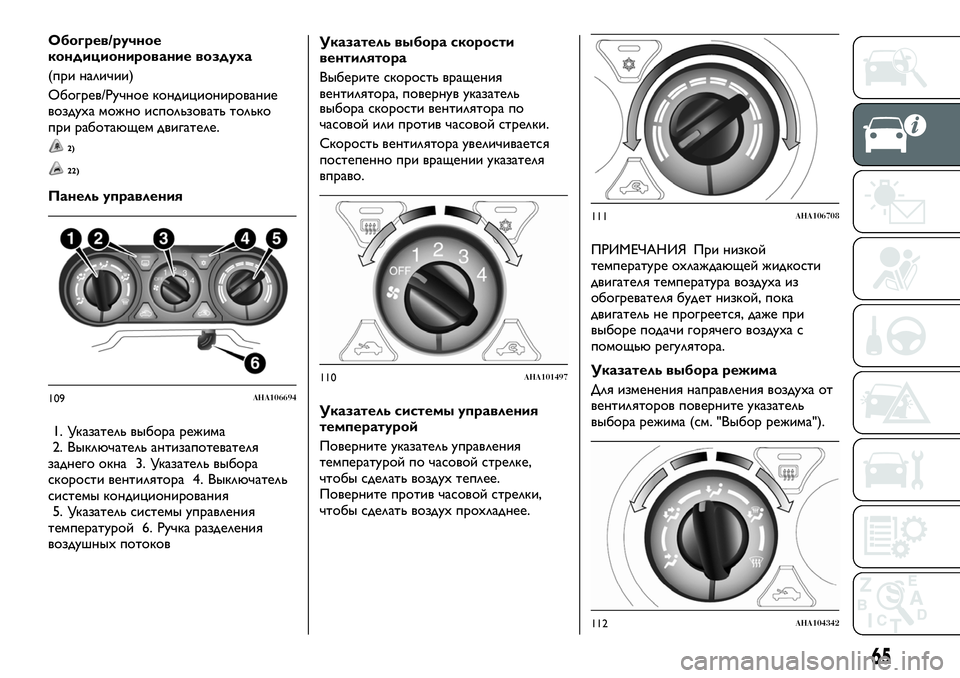

Панель управления
1. Указатель выбора режима
2. Выключатель антизапотевателя
заднего окна 3. Указатель выбора
скорости вентилятора 4. Выключатель
системы кондиционирования
5. Указатель системы управления
температурой 6. Ручка разделения
воздушных потоковУказатель выбора скорости
вентилятора
Выберите скорость вращения
вентилятора, повернув указатель
выбора скорости вентилятора по
часовой или против часовой стрелки.
Скорость вентилятора увеличивается
постепенно при вращении указателя
вправо.
Указатель системы управления
температурой
Поверните указатель управления
температурой по часовой стрелке,
чтобы сделать воздух теплее.
Поверните против часовой стрелки,
чтобы сделать воздух прохладнее.ПРИМЕЧАНИЯ При низкой
температуре охлаждающей жидкости
двигателя температура воздуха из
обогревателя будет низкой, пока
двигатель не прогреется, даже при
выборе подачи горячего воздуха с
помощью регулятора.
Указатель выбора режима
Для изменения направления воздуха от
вентиляторов поверните указатель
выбора режима (см. "Выбор режима").
109AHA106694
110AHA101497
111AHA106708
112AHA104342
65
Page 68 of 348

24)
ПРИМЕЧАНИЯ При установке
указателя выбора режима междуипоток воздуха преимущественно
идет в верхнюю часть салона
автомобиля. При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен в
ноги.
ПРИМЕЧАНИЯ При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен в
ноги. При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен на
лобовое стекло и дверные стекла.

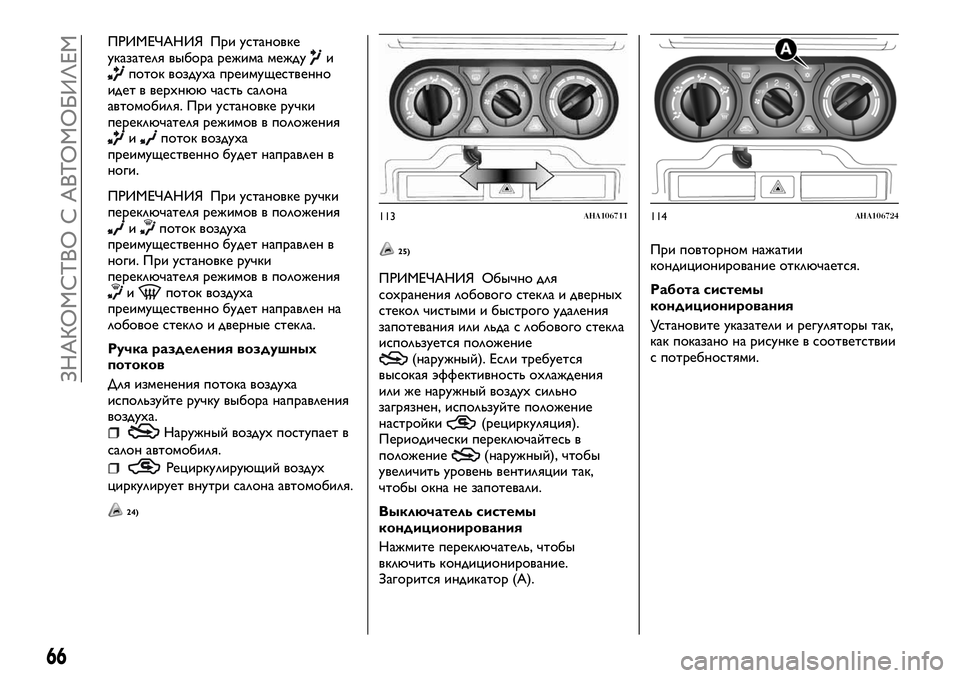

Ручка разделения воздушных
потоков
Для изменения потока воздуха
используйте ручку выбора направления
воздуха.
Наружный воздух поступает в
салон автомобиля.
Рециркулирующий воздух
циркулирует внутри салона автомобиля.
25)
ПРИМЕЧАНИЯ Обычно для
сохранения лобового стекла и дверных
стекол чистыми и быстрого удаления
запотевания или льда с лобового стекла
используется положение
(наружный). Если требуется
высокая эффективность охлаждения
или же наружный воздух сильно
загрязнен, используйте положение
настройки
(рециркуляция).
Периодически переключайтесь в
положение
(наружный), чтобы
увеличить уровень вентиляции так,
чтобы окна не запотевали.
Выключатель системы
кондиционирования
Нажмите переключатель, чтобы
включить кондиционирование.
Загорится индикатор (А).При повторном нажатии
кондиционирование отключается.
Работа системы
кондиционирования
Установите указатели и регуляторы так,
как показано на рисунке в соответствии
с потребностями.
113AHA106711114AHA106724
66
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 69 of 348

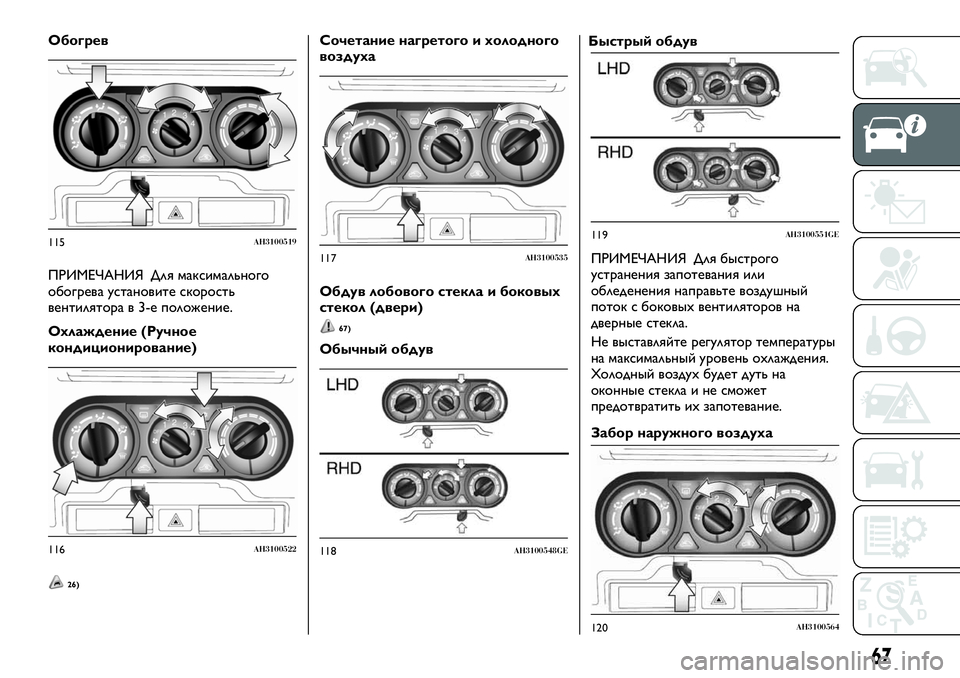

Обогрев
ПРИМЕЧАНИЯ Для максимального
обогрева установите скорость
вентилятора в 3-е положение.
Охлаждение (Ручное
кондиционирование)
26)
Сочетание нагретого и холодного
воздуха
Обдув лобового стекла и боковых
стекол (двери)
67)
Обычный обдувБыстрый обдув
ПРИМЕЧАНИЯ Для быстрого
устранения запотевания или
обледенения направьте воздушный
поток с боковых вентиляторов на
дверные стекла.
Не выставляйте регулятор температуры
на максимальный уровень охлаждения.
Холодный воздух будет дуть на
оконные стекла и не сможет
предотвратить их запотевание.
Забор наружного воздуха
115AH3100519
116AH3100522
117AH3100535
118AH3100548GE
119AH3100551GE
120AH3100564
67
Page 70 of 348

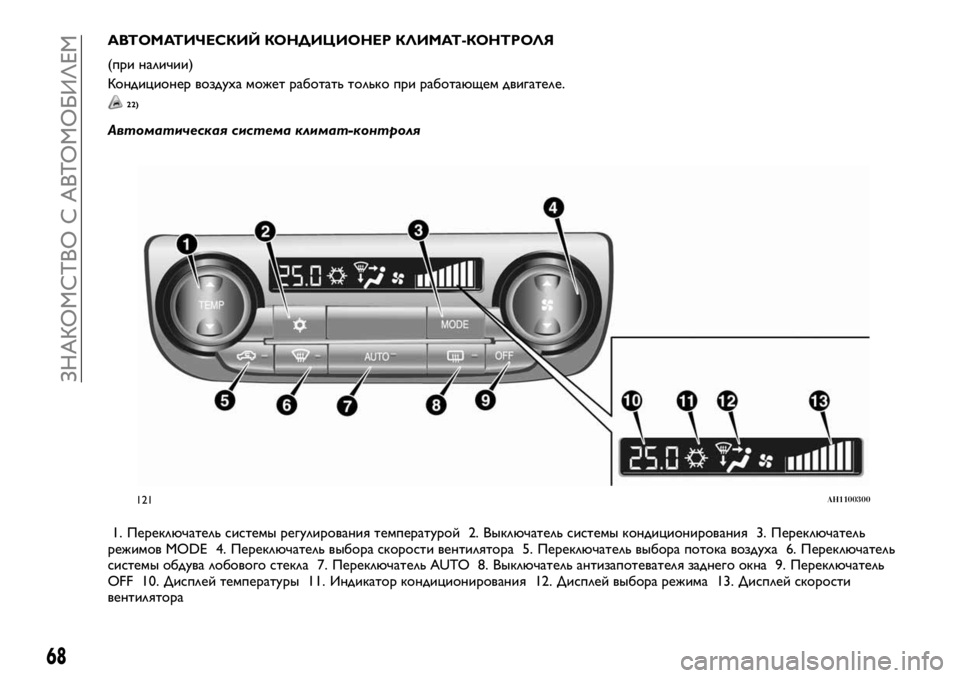

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР КЛИМАТ-КОНТРОЛЯ
(при наличии)
Кондиционер воздуха может работать только при работающем двигателе.
22)
Автоматическая система климат-контроля
1. Переключатель системы регулирования температурой 2. Выключатель системы кондиционирования 3. Переключатель
режимов MODE 4. Переключатель выбора скорости вентилятора 5. Переключатель выбора потока воздуха 6. Переключатель
системы обдува лобового стекла 7. Переключатель AUTO 8. Выключатель антизапотевателя заднего окна 9. Переключатель
OFF 10. Дисплей температуры 11. Индикатор кондиционирования 12. Дисплей выбора режима 13. Дисплей скорости
вентилятора
121AH1100300
68
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 71 of 348

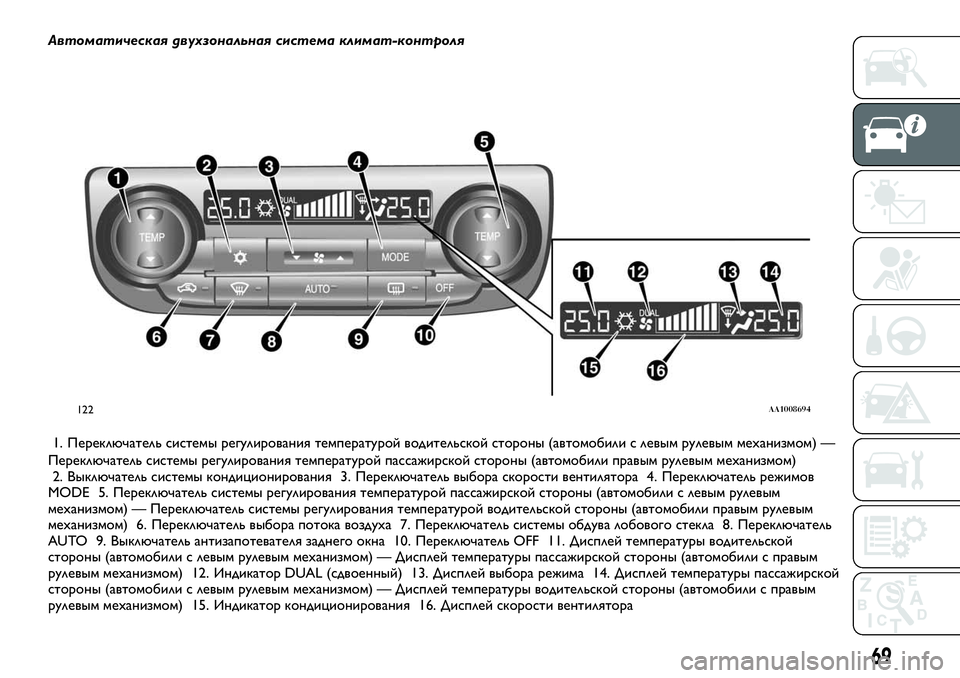

Автоматическая двухзональная система климат-контроля
1. Переключатель системы регулирования температурой водительской стороны (автомобили с левым рулевым механизмом) —
Переключатель системы регулирования температурой пассажирской стороны (автомобили правым рулевым механизмом)
2. Выключатель системы кондиционирования 3. Переключатель выбора скорости вентилятора 4. Переключатель режимов
MODE 5. Переключатель системы регулирования температурой пассажирской стороны (автомобили с левым рулевым
механизмом) — Переключатель системы регулирования температурой водительской стороны (автомобили правым рулевым
механизмом) 6. Переключатель выбора потока воздуха 7. Переключатель системы обдува лобового стекла 8. Переключатель
AUTO 9. Выключатель антизапотевателя заднего окна 10. Переключатель OFF 11. Дисплей температуры водительской
стороны (автомобили с левым рулевым механизмом) — Дисплей температуры пассажирской стороны (автомобили с правым
рулевым механизмом) 12. Индикатор DUAL (сдвоенный) 13. Дисплей выбора режима 14. Дисплей температуры пассажирской
стороны (автомобили с левым рулевым механизмом) — Дисплей температуры водительской стороны (автомобили с правым
рулевым механизмом) 15. Индикатор кондиционирования 16. Дисплей скорости вентилятора
122AA1008694
69
Page 72 of 348

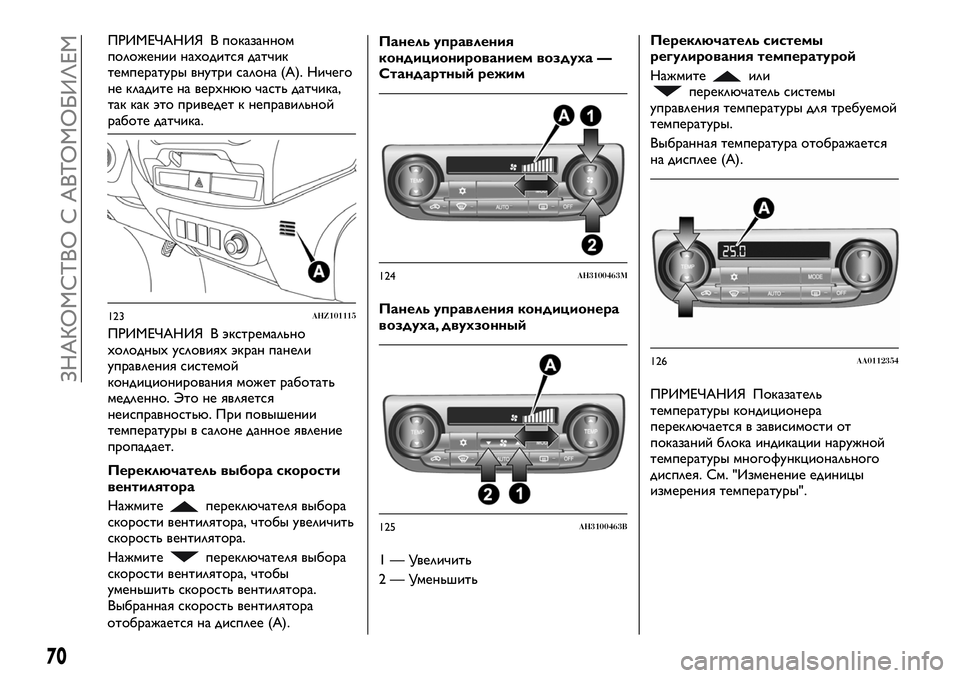

ПРИМЕЧАНИЯ В показанном
