Page 257 of 348

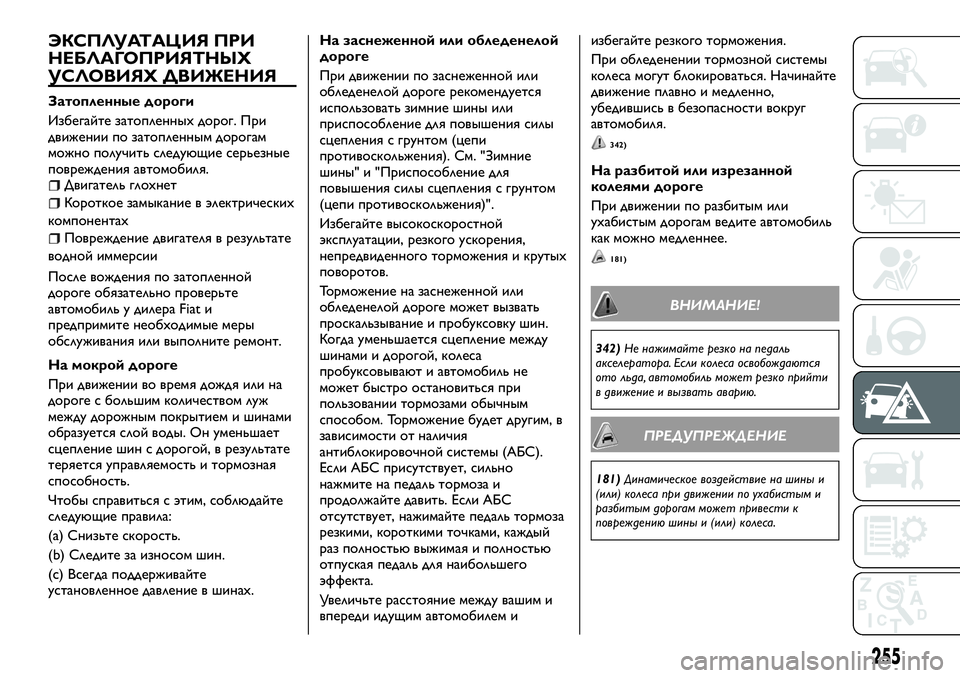

ЭКСПЛУАТАЦИЯ ПРИ
НЕБЛАГОПРИЯТНЫХ
УСЛОВИЯХ ДВИЖЕНИЯ
Затопленные дороги
Избегайте затопленных дорог. При
движении по затопленным дорогам
можно получить следующие серьезные
повреждения автомобиля.
Двигатель глохнет
Короткое замыкание в электрических
компонентах
Повреждение двигателя в результате
водной иммерсии
После вождения по затопленной
дороге обязательно проверьте
автомобиль у дилера Fiat и
предпримите необходимые меры
обслуживания или выполните ремонт.
На мокрой дороге
При движении во время дождя или на
дороге с большим количеством луж
между дорожным покрытием и шинами
образуется слой воды. Он уменьшает
сцепление шин с дорогой, в результате
теряется управляемость и тормозная
способность.
Чтобы справиться с этим, соблюдайте
следующие правила:
(a) Снизьте скорость.
(b) Следите за износом шин.
(c) Всегда поддерживайте
установленное давление в шинах.На заснеженной или обледенелой
дороге
При движении по заснеженной или
обледенелой дороге рекомендуется
использовать зимние шины или
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения). См. "Зимние
шины" и "Приспособление для
повышения силы сцепления с грунтом
(цепи противоскольжения)".
Избегайте высокоскоростной
эксплуатации, резкого ускорения,
непредвиденного торможения и крутых
поворотов.
Торможение на заснеженной или
обледенелой дороге может вызвать
проскальзывание и пробуксовку шин.
Когда уменьшается сцепление между
шинами и дорогой, колеса
пробуксовывают и автомобиль не
может быстро остановиться при
пользовании тормозами обычным
способом. Торможение будет другим, в
зависимости от наличия
антиблокировочной системы (АБС).
Если АБС присутствует, сильно
нажмите на педаль тормоза и
продолжайте давить. Если АБС
отсутствует, нажимайте педаль тормоза
резкими, короткими точками, каждый
раз полностью выжимая и полностью
отпуская педаль для наибольшего
эффекта.
Увеличьте расстояние между вашим и
впереди идущим автомобилем иизбегайте резкого торможения.
При обледенении тормозной системы
колеса могут блокироваться. Начинайте
движение плавно и медленно,
убедившись в безопасности вокруг
автомобиля.
342)
На разбитой или изрезанной
колеями дороге
При движении по разбитым или
ухабистым дорогам ведите автомобиль
как можно медленнее.
181)
ВНИМАНИЕ!
342)Не нажимайте резко на педаль
акселератора. Если колеса освобождаются
ото льда, автомобиль может резко прийти
в движение и вызвать аварию.
ПРЕДУПРЕЖДЕНИЕ
181)Динамическое воздействие на шины и
(или) колеса при движении по ухабистым и
разбитым дорогам может привести к
повреждению шины и (или) колеса.
255
Page 258 of 348

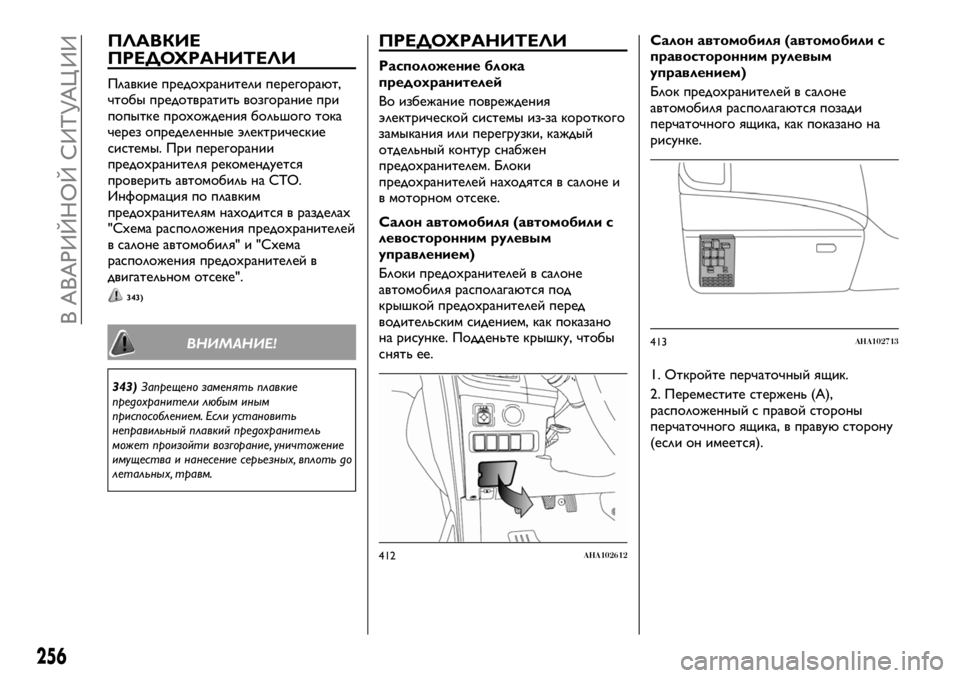

ПЛАВКИЕ
ПРЕДОХРАНИТЕЛИ
Плавкие предохранители перегорают,
чтобы предотвратить возгорание при
попытке прохождения большого тока
через определенные электрические
системы. При перегорании
предохранителя рекомендуется
проверить автомобиль на СТО.
Информация по плавким
предохранителям находится в разделах
"Схема расположения предохранителей
в салоне автомобиля" и "Схема
расположения предохранителей в
двигательном отсеке".
343)
ВНИМАНИЕ!
343)Запрещено заменять плавкие
предохранители любым иным
приспособлением. Если установить
неправильный плавкий предохранитель
может произойти возгорание, уничтожение
имущества и нанесение серьезных, вплоть до
летальных, травм.
ПРЕДОХРАНИТЕЛИ
Расположение блока
предохранителей
Во избежание повреждения
электрической системы из-за короткого
замыкания или перегрузки, каждый
отдельный контур снабжен
предохранителем. Блоки
предохранителей находятся в салоне и
в моторном отсеке.
Салон автомобиля (автомобили с
левосторонним рулевым
управлением)
Блоки предохранителей в салоне
автомобиля располагаются под
крышкой предохранителей перед
водительским сидением, как показано
на рисунке. Подденьте крышку, чтобы
снять ее.Салон автомобиля (автомобили с
правосторонним рулевым
управлением)
Блок предохранителей в салоне
автомобиля располагаются позади
перчаточного ящика, как показано на
рисунке.
1. Откройте перчаточный ящик.
2. Переместите стержень (A),
расположенный с правой стороны
перчаточного ящика, в правую сторону
(если он имеется).
412AHA102612
413AHA102713
256
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 259 of 348

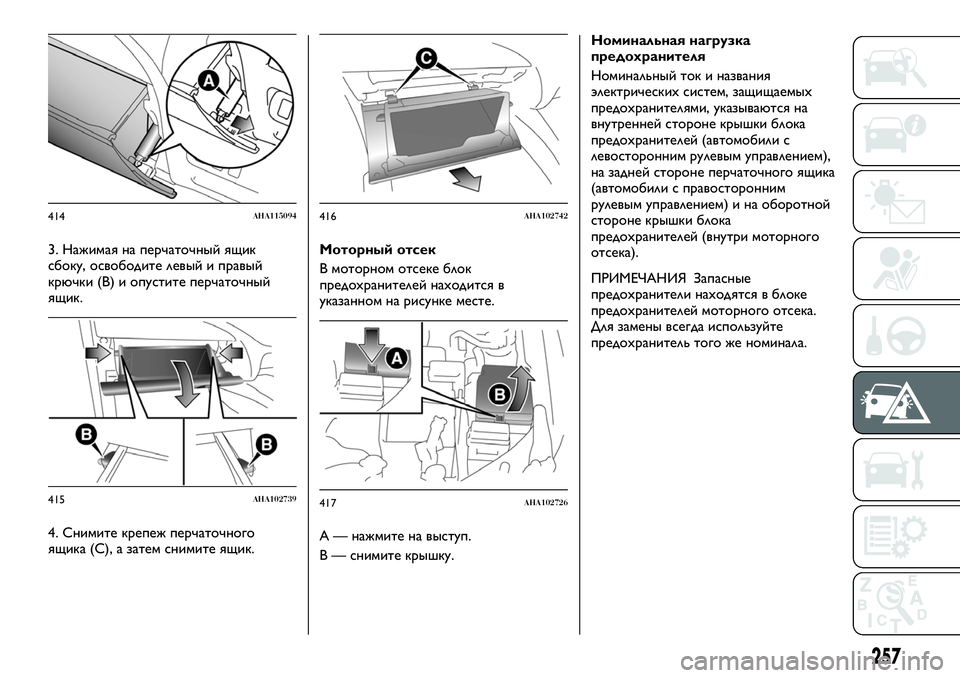

3. Нажимая на перчаточный ящик
сбоку, освободите левый и правый
крючки (В) и опустите перчаточный
ящик.
4. Снимите крепежперчаточного
ящика (С), а затем снимите ящик.Моторный отсек
В моторном отсеке блок
предохранителей находится в
указанном на рисунке месте.
A — нажмите на выступ.
B — снимите крышку.Номинальная нагрузка
предохранителя
Номинальный ток и названия
электрических систем, защищаемых
предохранителями, указываются на
внутренней стороне крышки блока
предохранителей (автомобили с
левосторонним рулевым управлением),
на задней стороне перчаточного ящика
(автомобили с правосторонним
рулевым управлением) и на оборотной
стороне крышки блока
предохранителей (внутри моторного
отсека).
ПРИМЕЧАНИЯ Запасные
предохранители находятся в блоке
предохранителей моторного отсека.
Для замены всегда используйте
предохранитель того же номинала.
414AHA115094
415AHA102739
416AHA102742
417AHA102726
257
Page 260 of 348

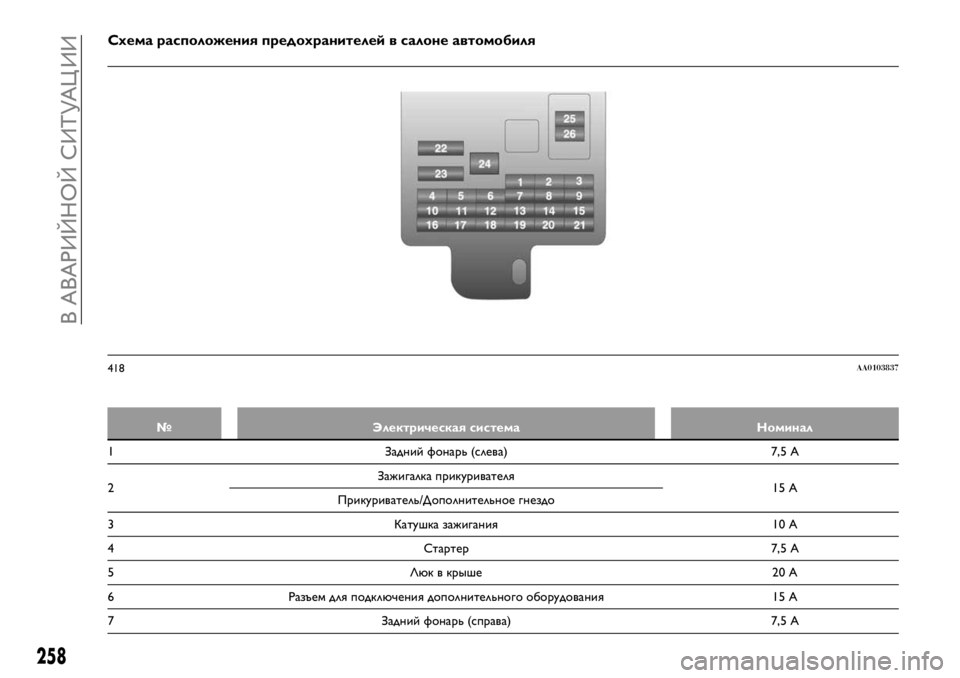

Схема расположения предохранителей в салоне автомобиля
№ Электрическая система Номинал
1 Задний фонарь (слева) 7,5 A
2Зажигалка прикуривателя
15 A
Прикуриватель/Дополнительное гнездо
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5 Люк в крыше 20 A
6 Разъем для подключения дополнительного оборудования 15 A
7 Задний фонарь (справа) 7,5 A
418AA0103837
258
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 261 of 348

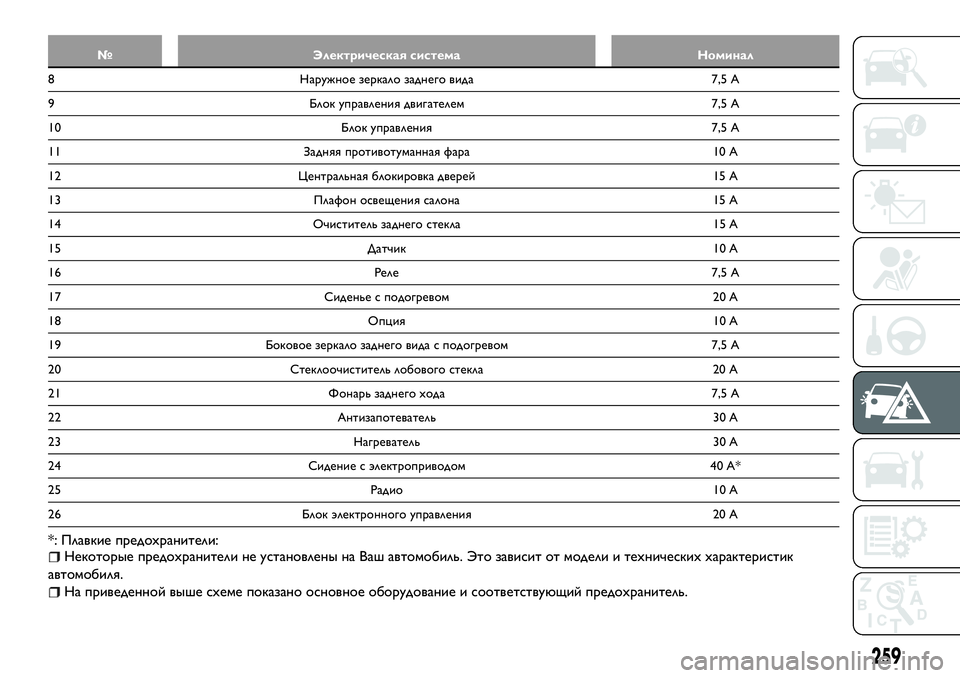

№ Электрическая система Номинал
8 Наружное зеркало заднего вида 7,5 A
9 Блок управления двигателем 7,5 A
10 Блок управления 7,5 A
11 Задняя противотуманная фара 10 A
12 Центральная блокировка дверей 15 A
13 Плафон освещения салона 15 A
14 Очиститель заднего стекла 15 A
15 Датчик 10 A
16 Реле 7,5 A
17 Сиденье с подогревом 20 A
18 Опция 10 A
19 Боковое зеркало заднего вида с подогревом 7,5 A
20 Стеклоочиститель лобового стекла 20 A
21 Фонарь заднего хода 7,5 A
22 Антизапотеватель 30 A
23 Нагреватель 30 A
24 Сидение с электроприводом 40 A*
25 Радио 10 A
26 Блок электронного управления 20 A
*: Плавкие предохранители:Некоторые предохранители не установлены на Ваш автомобиль. Это зависит от модели и технических характеристик
автомобиля.
На приведенной выше схеме показано основное оборудование и соответствующий предохранитель.
259
Page 262 of 348

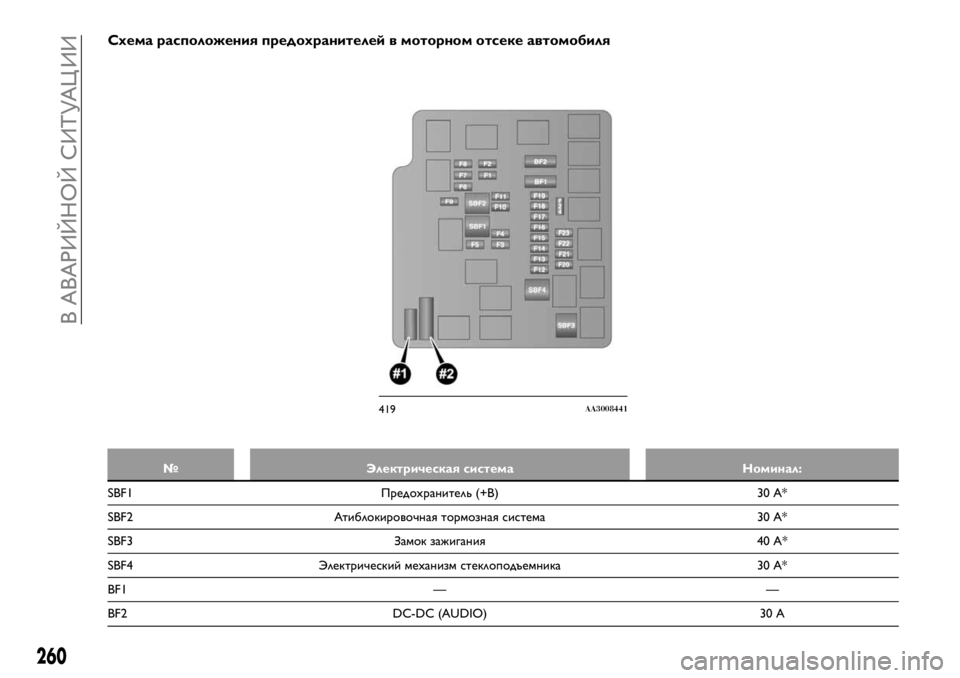

Схема расположения предохранителей в моторном отсеке автомобиля
№ Электрическая система Номинал:
SBF1 Предохранитель (+B) 30 A*
SBF2 Атиблокировочная тормозная система 30 A*
SBF3 Замок зажигания 40 A*
SBF4 Электрический механизм стеклоподъемника 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
419AA3008441
260
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 263 of 348

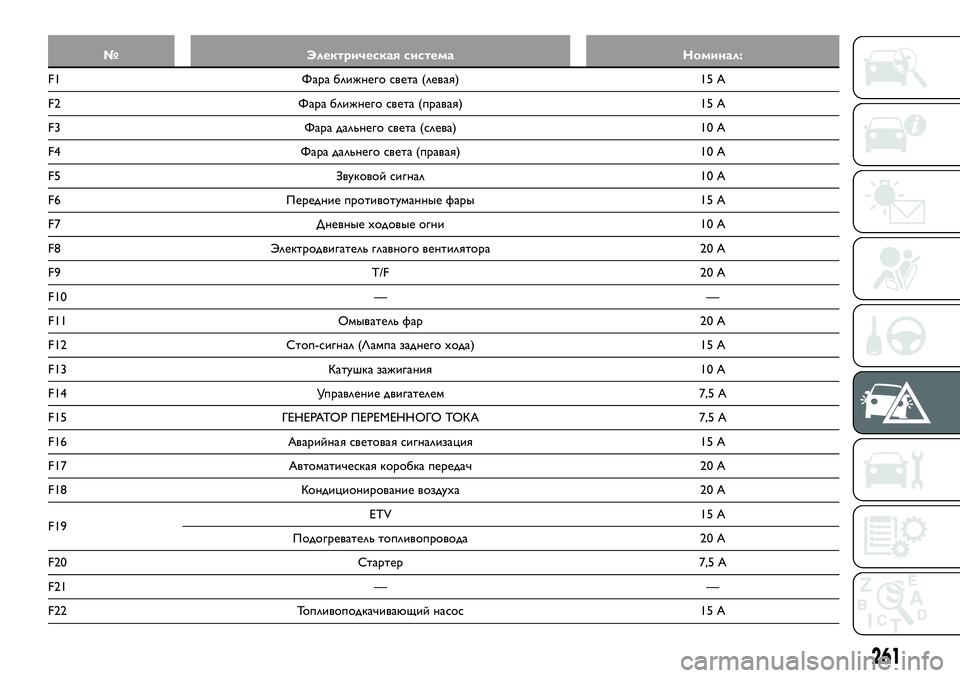

№ Электрическая система Номинал:
F1 Фара ближнего света (левая) 15 A
F2 Фара ближнего света (правая) 15 A
F3 Фара дальнего света (слева) 10 A
F4 Фара дальнего света (правая) 10 A
F5 Звуковой сигнал 10 A
F6 Передние противотуманные фары 15 A
F7 Дневные ходовые огни 10 A
F8 Электродвигатель главного вентилятора 20 A
F9 T/F 20 A
F10 — —
F11 Омыватель фар 20 A
F12 Стоп-сигнал (Лампа заднего хода) 15 A
F13 Катушка зажигания 10 A
F14 Управление двигателем 7,5 A
F15 ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА 7,5 A
F16 Аварийная световая сигнализация 15 A
F17 Автоматическая коробка передач 20 A
F18 Кондиционирование воздуха 20 A
F19ETV 15 A
Подогреватель топливопровода 20 A
F20 Стартер 7,5 A
F21 — —
F22 Топливоподкачивающий насос 15 A
261
Page 264 of 348

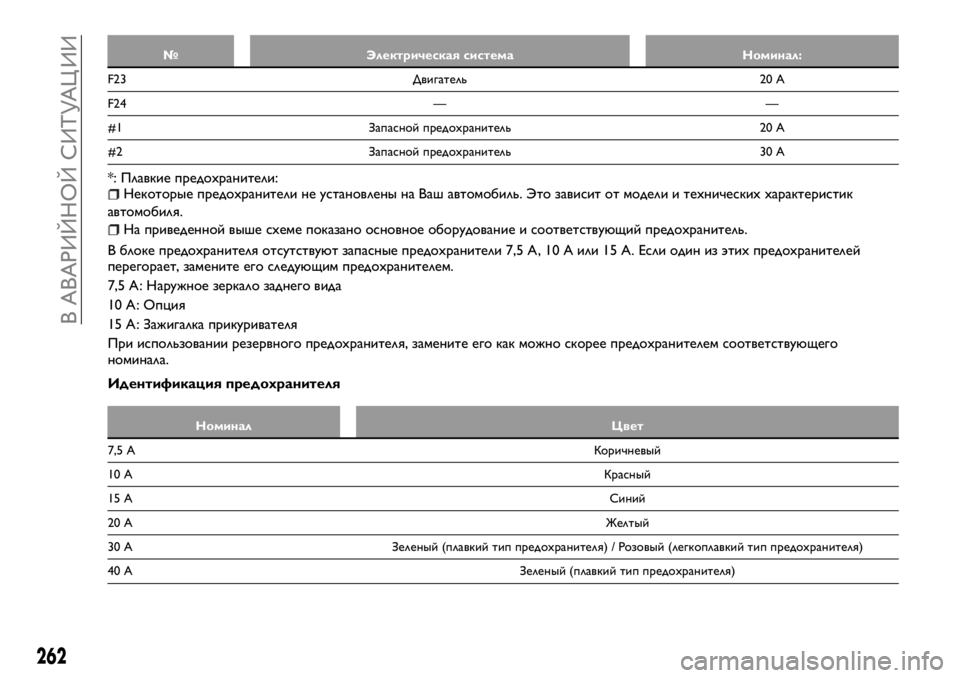

№ Электрическая система Номинал:
F23 Двигатель 20 A
F24 — —
#1 Запасной предохранитель 20 A
#2 Запасной предохранитель 30 A
*: Плавкие предохранители:Некоторые предохранители не установлены на Ваш автомобиль. Это зависит от модели и технических характеристик
автомобиля.
На приведенной выше схеме показано основное оборудование и соответствующий предохранитель.
В блоке предохранителя отсутствуют запасные предохранители 7,5 A, 10 A или 15 A. Если один из этих предохранителей
перегорает, замените его следующим предохранителем.
7,5 A: Наружное зеркало заднего вида
10 A: Опция
15 A: Зажигалка прикуривателя
При использовании резервного предохранителя, замените его как можно скорее предохранителем соответствующего
номинала.
Идентификация предохранителя
Номинал Цвет
7,5 AКоричневый
10 AКрасный
15 AСиний
20 AЖелтый
30 A Зеленый (плавкий тип предохранителя) / Розовый (легкоплавкий тип предохранителя)
40 A Зеленый (плавкий тип предохранителя)
262
В АВАРИЙНОЙ СИТУАЦ ИИ
