Page 97 of 348

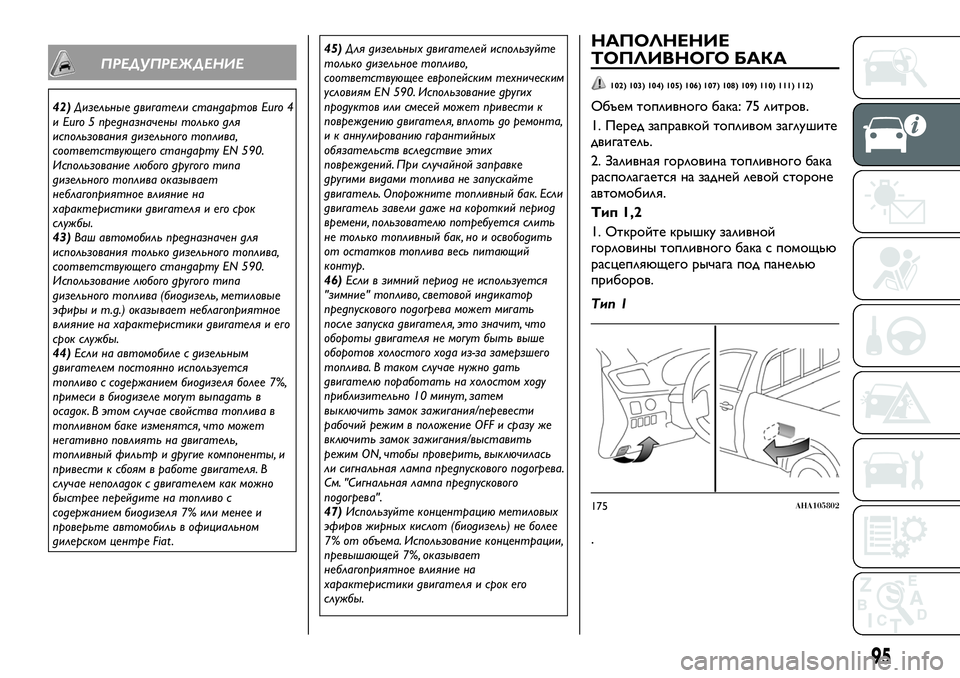

ПРЕДУПРЕЖДЕНИЕ
42)Дизельные двигатели стандартов Euro 4
и Euro 5 предназначены только для
использования дизельного топлива,
соответствующего стандарту EN 590.
Использование любого другого типа
дизельного топлива оказывает
неблагоприятное влияние на
характеристики двигателя и его срок
службы.
43)Ваш автомобиль предназначен для
использования только дизельного топлива,
соответствующего стандарту EN 590.
Использование любого другого типа
дизельного топлива (биодизель, метиловые
эфиры и т.д.) оказывает неблагоприятное
влияние на характеристики двигателя и его
срок службы.
44)Если на автомобиле с дизельным
двигателем постоянно используется
топливо с содержанием биодизеля более 7%,
примеси в биодизеле могут выпадать в
осадок. В этом случае свойства топлива в
топливном баке изменятся, что может
негативно повлиять на двигатель,
топливный фильтр и другие компоненты, и
привести к сбоям в работе двигателя. В
случае неполадок с двигателем как можно
быстрее перейдите на топливо с
содержанием биодизеля 7% или менее и
проверьте автомобиль в официальном
дилерском центре Fiat .45)Для дизельных двигателей используйте
только дизельное топливо,
соответствующее европейским техническим
условиям EN 590. Использование других
продуктов или смесей может привести к
повреждению двигателя, вплоть до ремонта,
и к аннулированию гарантийных
обязательств вследствие этих
повреждений. При случайной заправке
другими видами топлива не запускайте
двигатель. Опорожните топливный бак. Если
двигатель завели даже на короткий период
времени, пользователю потребуется слить
не только топливный бак, но и освободить
от остатков топлива весь питающий
контур.
46)Если в зимний период не используется
"зимние" топливо, световой индикатор
предпускового подогрева может мигать
после запуска двигателя, это значит, что
обороты двигателя не могут быть выше
оборотов холостого хода из-за замерзшего
топлива. В таком случае нужно дать
двигателю поработать на холостом ходу
приблизительно 10 минут, затем
выключить замок зажигания/перевести
рабочий режим в положение OFF и сразу же
включить замок зажигания/выставить
режим ON, чтобы проверить, выключилась
ли сигнальная лампа предпускового подогрева.
См. "Сигнальная лампа предпускового
подогрева".
47)Используйте концентрацию метиловых
эфиров жирных кислот (биодизель) не более
7% от объема. Использование концентрации,
превышающей 7%, оказывает
неблагоприятное влияние на
характеристики двигателя и срок его
службы.
НАПОЛНЕНИЕ
ТОПЛИВНОГО БАКА
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Объем топливного бака: 75 литров.
1. Перед заправкой топливом заглушите
двигатель.
2. Заливная горловина топливного бака
располагается на задней левой стороне
автомобиля.
Тип 1,2
1. Откройте крышку заливной
горловины топливного бака с помощью
расцепляющего рычага под панелью
приборов.
Тип 1
.
175AHA105802
95
Page 98 of 348

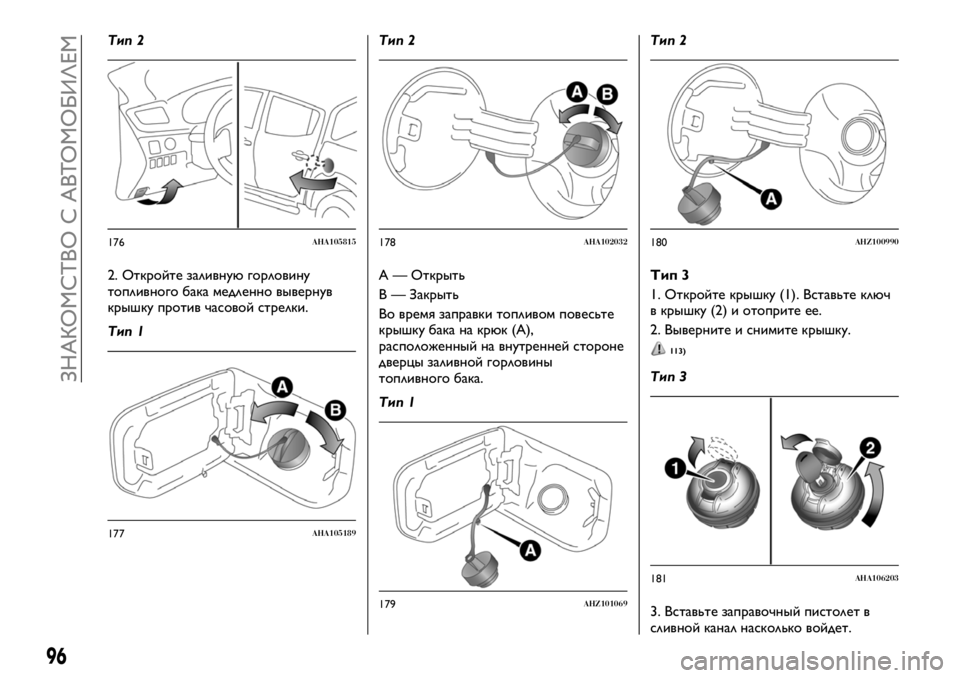

Тип 2
2. Откройте заливную горловину
топливного бака медленно вывернув
крышку против часовой стрелки.
Тип 1Тип 2
A — Открыть
B — Закрыть
Во время заправки топливом повесьте
крышку бака на крюк (А),
расположенный на внутренней стороне
дверцы заливной горловины
топливного бака.
Тип 1Тип 2
Тип 3
1. Откройте крышку (1). Вставьте ключ
в крышку (2) и отоприте ее.
2. Выверните и снимите крышку.
113)
Тип 3
3. Вставьте заправочный пистолет в
сливной канал насколько войдет.
176AHA105815
177AHA105189
178AHA102032
179AHZ101069
180AHZ100990
181AHA106203
96
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 99 of 348
![FIAT FULLBACK 2018 Руководство по эксплуатации и техобслуживанию (in Russian) 4. При автоматическом отключении
пистолета заправка закончена.
5. – [Тип 1, 2] Медленно поверните
крышку бака по FIAT FULLBACK 2018 Руководство по эксплуатации и техобслуживанию (in Russian) 4. При автоматическом отключении
пистолета заправка закончена.
5. – [Тип 1, 2] Медленно поверните
крышку бака по](/manual-img/10/32730/w960_32730-98.png)

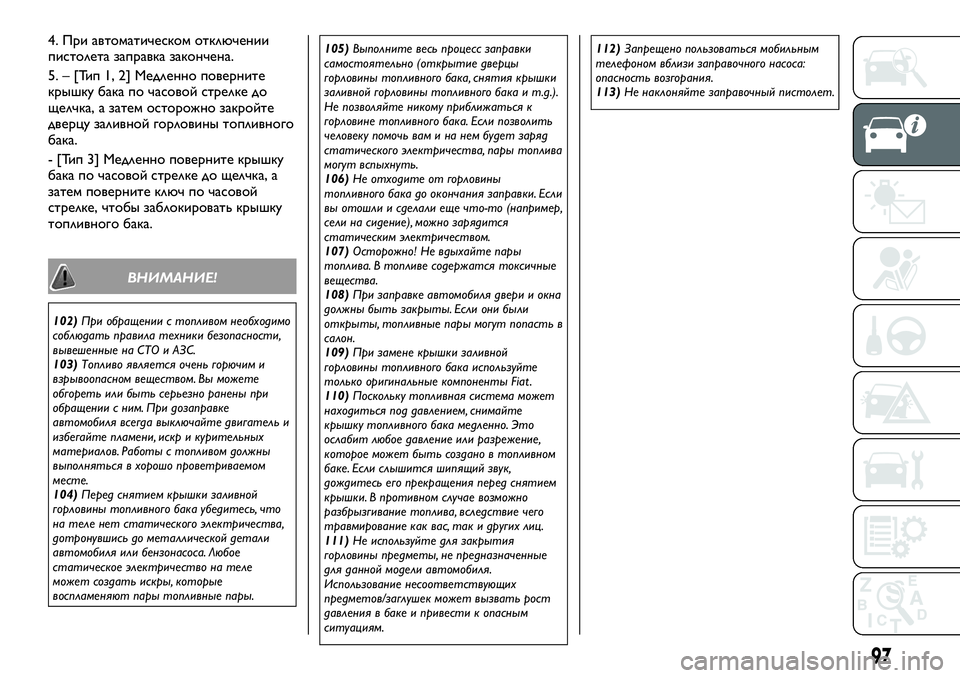

4. При автоматическом отключении
пистолета заправка закончена.
5. – [Тип 1, 2] Медленно поверните
крышку бака по часовой стрелке до
щелчка, а затем осторожно закройте
дверцу заливной горловины топливного
бака.
- [Тип 3] Медленно поверните крышку
бака по часовой стрелке до щелчка, а
затем поверните ключ по часовой
стрелке, чтобы заблокировать крышку
топливного бака.
ВНИМАНИЕ!
102)При обращении с топливом необходимо
соблюдать правила техники безопасности,
вывешенные на СТО и АЗС.
103)Топливо является очень горючим и
взрывоопасном веществом. Вы можете
обгореть или быть серьезно ранены при
обращении с ним. При дозаправке
автомобиля всегда выключайте двигатель и
избегайте пламени, искр и курительных
материалов. Работы с топливом должны
выполняться в хорошо проветриваемом
месте.
104)Перед снятием крышки заливной
горловины топливного бака убедитесь, что
на теле нет статического электричества,
дотронувшись до металлической детали
автомобиля или бензонасоса. Любое
статическое электричество на теле
может создать искры, которые
воспламеняют пары топливные пары.105)Выполните весь процесс заправки
самостоятельно (открытие дверцы
горловины топливного бака, снятия крышки
заливной горловины топливного бака и т.д.).
Не позволяйте никому приближаться к
горловине топливного бака. Если позволить
человеку помочь вам и на нем будет заряд
статического электричества, пары топлива
могут вспыхнуть.
106)Не отходите от горловины
топливного бака до окончания заправки. Если
вы отошли и сделали еще что-то (например,
сели на сидение), можно зарядится
статическим электричеством.
107)Осторожно! Не вдыхайте пары
топлива. В топливе содержатся токсичные
вещества.
108)При заправке автомобиля двери и окна
должны быть закрыты. Если они были
открыты, топливные пары могут попасть в
салон.
109)При замене крышки заливной
горловины топливного бака используйте
только оригинальные компоненты Fiat .
110)Поскольку топливная система может
находиться под давлением, снимайте
крышку топливного бака медленно. Это
ослабит любое давление или разрежение,
которое может быть создано в топливном
баке. Если слышится шипящий звук,
дождитесь его прекращения перед снятием
крышки. В противном случае возможно
разбрызгивание топлива, вследствие чего
травмирование как вас, так и других лиц.
111)Не используйте для закрытия
горловины предметы, не предназначенные
для данной модели автомобиля.
Использование несоответствующих
предметов/заглушек может вызвать рост
давления в баке и привести к опасным
ситуациям.112)Запрещено пользоваться мобильным
телефоном вблизи заправочного насоса:
опасность возгорания.
113)Не наклоняйте заправочный пистолет.
97
Page 100 of 348

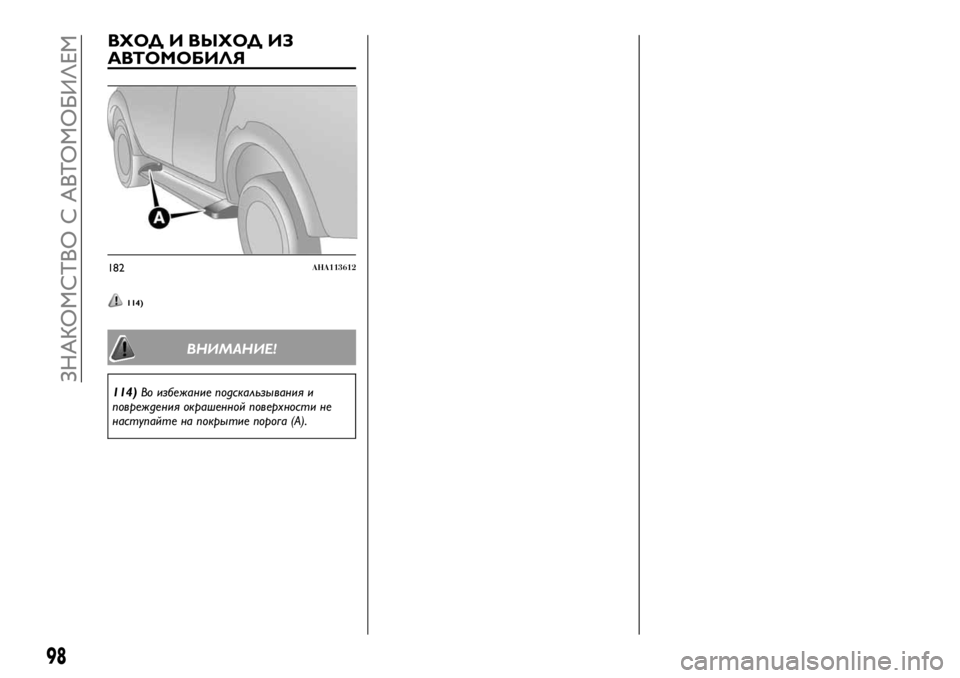

ВХОД И ВЫХОД ИЗ
АВТОМОБИЛЯ
114)
ВНИМАНИЕ!
114)Во избежание подскальзывания и
повреждения окрашенной поверхности не
наступайте на покрытие порога (А).
182AHA113612
98
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 101 of 348

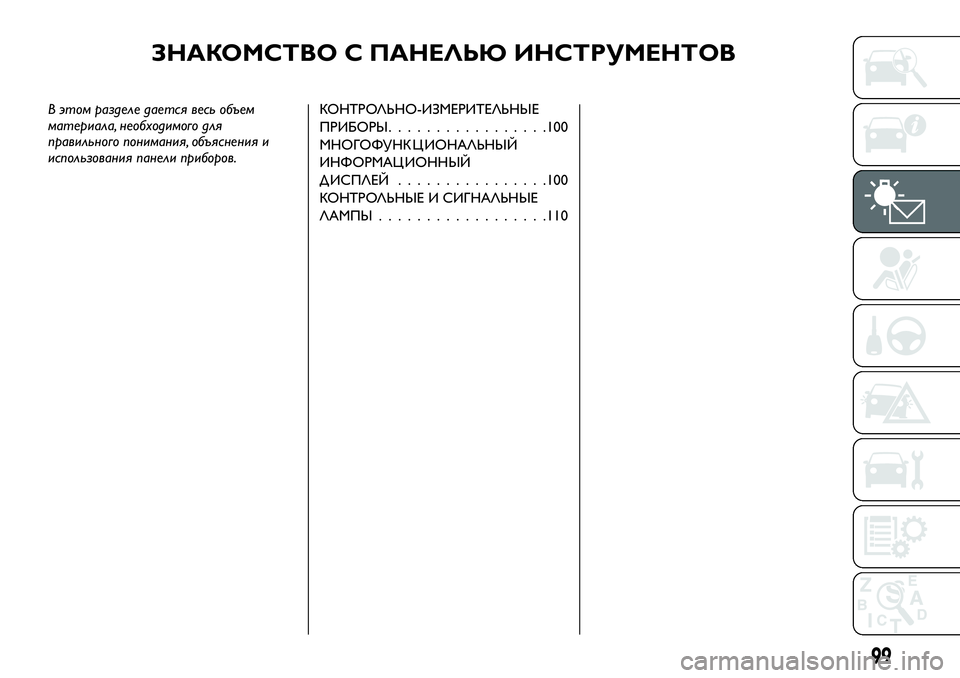

ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
В этом разделе дается весь объем
материала, необходимого для
правильного понимания, объяснения и
использования панели приборов.КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ.................100
МНОГОФУНК Ц ИОНАЛЬНЫЙ
ИНФОРМАЦ ИОННЫЙ
Д ИСПЛЕЙ................100
КОНТРОЛЬНЫЕ И СИГНАЛЬНЫЕ
ЛАМПЫ..................110
99
Page 102 of 348

КОНТРОЛЬНО-
ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ
1. Тахометр — указывает частоту
вращения двигателя (об/мин). Тахометр
помогает при выборе более
экономичного стиля вождения и
предупреждает о чрезвычайно высокой
частоте вращения двигателя (красная
зона). 2. Многофункциональный
информационный дисплей
3. Спидометр (км/ч или миль/ч + км/ч)
4. Переключатель режимов работы
многофункционального
информационного дисплея
48)
ПРЕДУПРЕЖДЕНИЕ
48)При вождении следите за тем, чтобы
стрелка тахометра не заходила в красную
зону (превышение допустимой частоты
вращения двигателя в об/мин).
МНОГОФУНКЦИОНАЛЬНЫЙ
ИНФОРМАЦИОННЫЙ
ДИСПЛЕЙ
Перед выполнением операций всегда
останавливайте автомобиль в
безопасном месте. На
многофункциональном
информационном дисплее находятся:
одометр, счетчик дневного пробега,
средний расход топлива и т.д.
1. Индикатор температуры
охлаждающей жидкости двигателя
2. Индикатор положения рычага
управления АК ПП* 3. Индикатор
ограничителя скорости* 4. Индикатор
переключения скоростей*
5. Индикатор остатка топлива
6. Предупреждение об обледенении
дорожного покрытия*
7. Информационный дисплей
8. Сигнализатор напоминания о
техобслуживании
183AHA103361
184AA0110510
185AHA106463
100
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
* — при наличии
Page 103 of 348

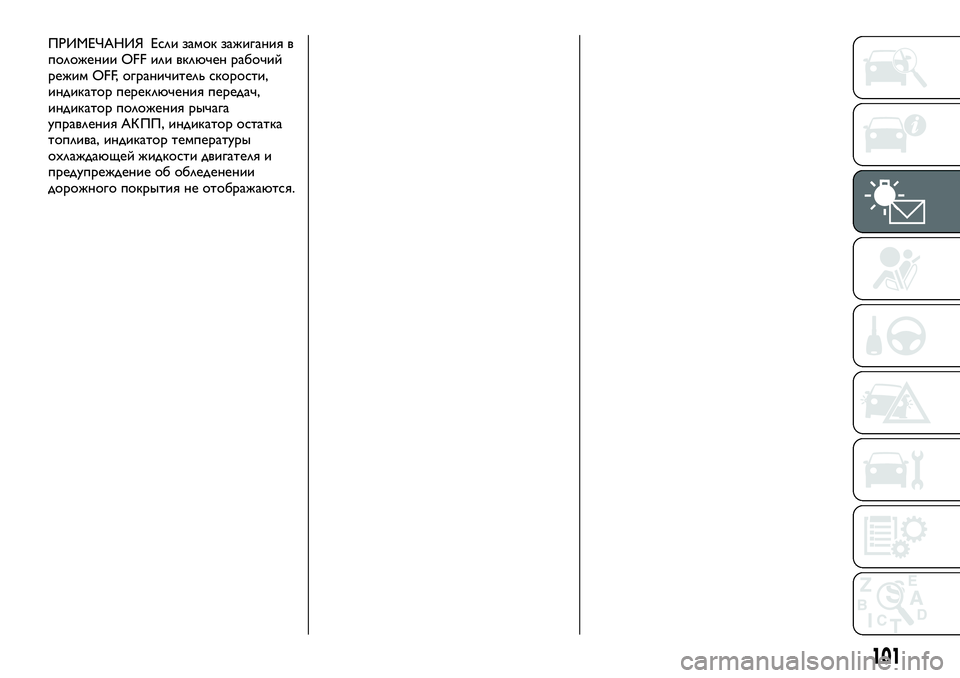

ПРИМЕЧАНИЯ Если замок зажигания в
положении OFF или включен рабочий
режим OFF, ограничитель скорости,
индикатор переключения передач,
индикатор положения рычага
управления АК ПП, индикатор остатка
топлива, индикатор температуры
охлаждающей жидкости двигателя и
предупреждение об обледенении
дорожного покрытия не отображаются.
101
Page 104 of 348

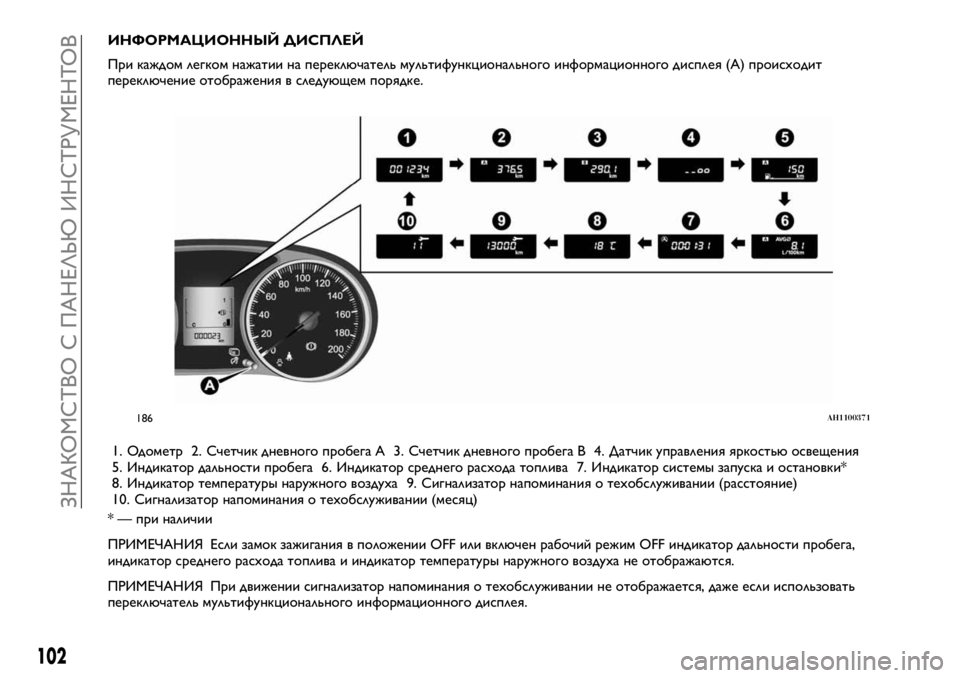

ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ
При каждом легком нажатии на переключатель мультифункционального информационного дисплея (А) происходит
переключение отображения в следующем порядке.
1. Одометр 2. Счетчик дневного пробега А 3. Счетчик дневного пробега В 4. Датчик управления яркостью освещения
5. Индикатор дальности пробега 6. Индикатор среднего расхода топлива 7. Индикатор системы запуска и остановки*
8. Индикатор температуры наружного воздуха 9. Сигнализатор напоминания о техобслуживании (расстояние)
10. Сигнализатор напоминания о техобслуживании (месяц)
* — при наличии
ПРИМЕЧАНИЯ Если замок зажигания в положении OFF или включен рабочий режим OFF индикатор дальности пробега,
индикатор среднего расхода топлива и индикатор температуры наружного воздуха не отображаются.
ПРИМЕЧАНИЯ При движении сигнализатор напоминания о техобслуживании не отображается, даже если использовать
переключатель мультифункционального информационного дисплея.
186AH1100371
102
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
