Page 217 of 348
Использование переключателя
CANCEL, педали акселератора и
переключателя SET -
Нажмите переключатель CANCEL (D),
чтобы отключить ограничитель
скорости.
Контрольное состояние "LIMIT" гаснет
и меняется на состояние "LIMIT OFF"
на многофункциональном
информационном дисплее.
Тип 1Тип 2
Разгонитесь автомобиль до требуемой
скорости и нажмите переключатель SET
- (В).Тип 1
Тип 2
Снова появляется индикация "LIMIT" и
обновляется уставка скорости.
320AHA114303
321AHA110578
322AHA114316
323AA0113814
324AHA114505
215

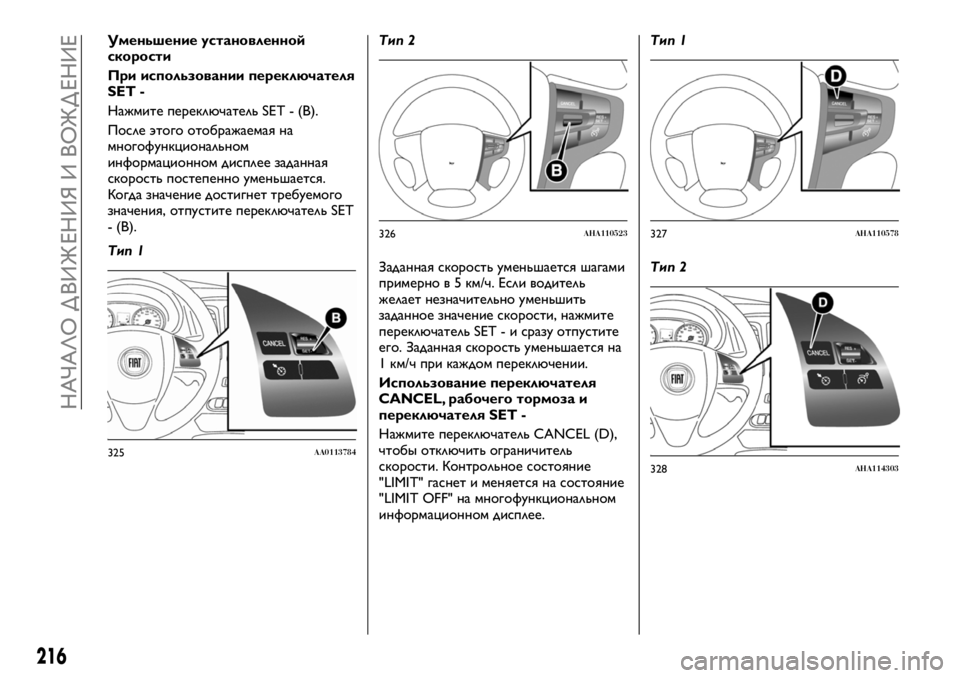

Page 218 of 348
Уменьшение установленной
скорости
При использовании переключателя
SET -
Нажмите переключатель SET - (В).
После этого отображаемая на
многофункциональном
информационном дисплее заданная
скорость постепенно уменьшается.
Когда значение достигнет требуемого
значения, отпустите переключатель SET
- (В).
Тип 1Тип 2
Заданная скорость уменьшается шагами
примерно в 5 км/ч. Если водитель
желает незначительно уменьшить
заданное значение скорости, нажмите
переключатель SET - и сразу отпустите
его. Заданная скорость уменьшается на
1 км/ч при каждом переключении.
Использование переключателя
CANCEL, рабочего тормоза и
переключателя SET -
Нажмите переключатель CANCEL (D),
чтобы отключить ограничитель
скорости. Контрольное состояние
"LIMIT" гаснет и меняется на состояние
"LIMIT OFF" на многофункциональном
информационном дисплее.Тип 1
Тип 2
325AA0113784
326AHA110523327AHA110578
328AHA114303
216
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

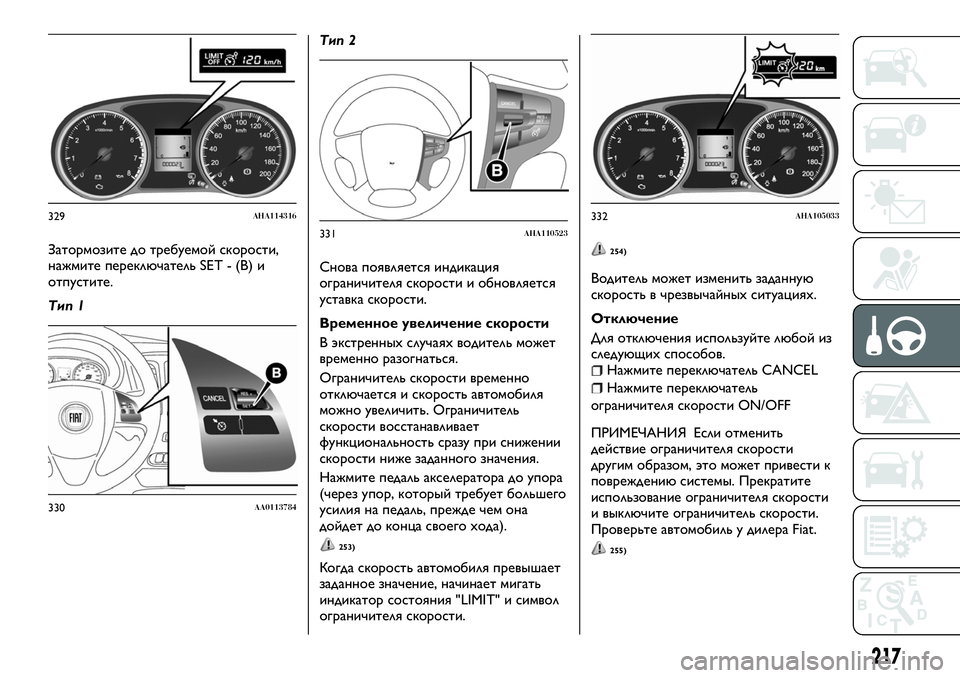

Page 219 of 348

Затормозите до требуемой скорости,
нажмите переключатель SET - (В) и
отпустите.
Тип 1Тип 2
Снова появляется индикация
ограничителя скорости и обновляется
уставка скорости.
Временное увеличение скорости
В экстренных случаях водитель может
временно разогнаться.
Ограничитель скорости временно
отключается и скорость автомобиля
можно увеличить. Ограничитель
скорости восстанавливает
функциональность сразу при снижении
скорости ниже заданного значения.
Нажмите педаль акселератора до упора
(через упор, который требует большего
усилия на педаль, прежде чем она
дойдет до конца своего хода).
253)
Когда скорость автомобиля превышает
заданное значение, начинает мигать
индикатор состояния "LIMIT" и символ
ограничителя скорости.
254)
Водитель может изменить заданную
скорость в чрезвычайных ситуациях.
Отключение
Для отключения используйте любой из
следующих способов.
Нажмите переключатель CANCEL
Нажмите переключатель
ограничителя скорости ON/OFF
ПРИМЕЧАНИЯ Если отменить
действие ограничителя скорости
другим образом, это может привести к
повреждению системы. Прекратите
использование ограничителя скорости
и выключите ограничитель скорости.
Проверьте автомобиль у дилера Fiat.
255)
329AHA114316
330AA0113784
331AHA110523332AHA105033
217

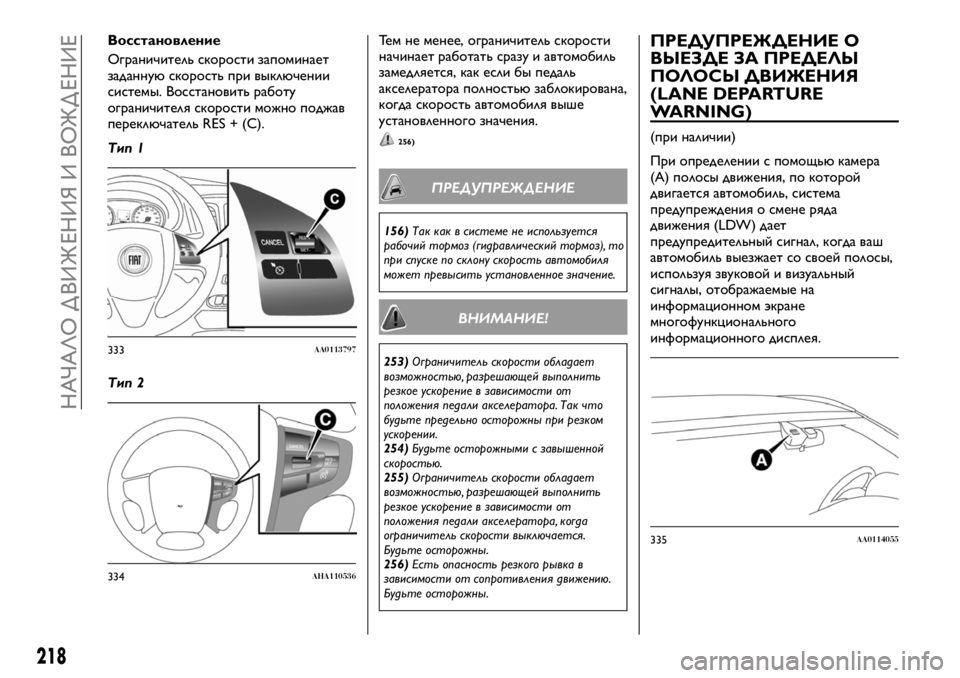

Page 220 of 348

Восстановление
Ограничитель скорости запоминает
заданную скорость при выключении
системы. Восстановить работу
ограничителя скорости можно поджав
переключатель RES + (С).
Тип 1
Тип 2Тем не менее, ограничитель скорости
начинает работать сразу и автомобиль
замедляется, как если бы педаль
акселератора полностью заблокирована,
когда скорость автомобиля выше
установленного значения.
256)
ПРЕДУПРЕЖДЕНИЕ
156)Так как в системе не используется
рабочий тормоз (гидравлический тормоз), то
при спуске по склону скорость автомобиля
может превысить установленное значение.
ВНИМАНИЕ!
253)Ограничитель скорости обладает
возможностью, разрешающей выполнить
резкое ускорение в зависимости от
положения педали акселератора. Так что
будьте предельно осторожны при резком
ускорении.
254)Будьте осторожными с завышенной
скоростью.
255)Ограничитель скорости обладает
возможностью, разрешающей выполнить
резкое ускорение в зависимости от
положения педали акселератора, когда
ограничитель скорости выключается.
Будьте осторожны.
256)Есть опасность резкого рывка в
зависимости от сопротивления движению.
Будьте осторожны.
ПРЕДУПРЕЖДЕНИЕ О
ВЫЕЗДЕ ЗА ПРЕДЕЛЫ
ПОЛОСЫ ДВИЖЕНИЯ
(LANE DEPARTURE
WARNING)
(при наличии)
При определении с помощью камера
(А) полосы движения, по которой
двигается автомобиль, система
предупреждения о смене ряда
движения (LDW) дает
предупредительный сигнал, когда ваш
автомобиль выезжает со своей полосы,
используя звуковой и визуальный
сигналы, отображаемые на
информационном экране
многофункционального
информационного дисплея.
333AA0113797
334AHA110536
335AA0114055
218
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

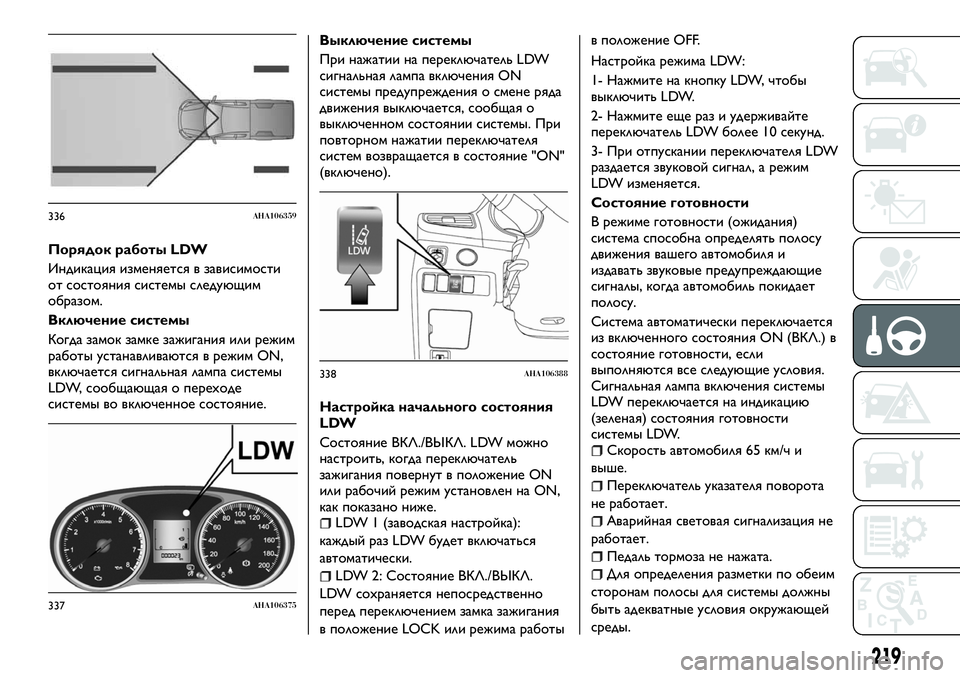

Page 221 of 348

Порядок работы LDW
Индикация изменяется в зависимости
от состояния системы следующим
образом.
Включение системы
Когда замок замке зажигания или режим
работы устанавливаются в режим ON,
включается сигнальная лампа системы
LDW, сообщающая о переходе
системы во включенное состояние.Выключение системы
При нажатии на переключатель LDW
сигнальная лампа включения ON
системы предупреждения о смене ряда
движения выключается, сообщая о
выключенном состоянии системы. При
повторном нажатии переключателя
систем возвращается в состояние "ON"
(включено).
Настройка начального состояния
LDW
Состояние ВКЛ./ВЫКЛ. LDW можно
настроить, когда переключатель
зажигания повернут в положение ON
или рабочий режим установлен на ON,
как показано ниже.
LDW 1 (заводская настройка):
каждый раз LDW будет включаться
автоматически.
LDW 2: Состояние ВКЛ./ВЫКЛ.
LDW сохраняется непосредственно
перед переключением замка зажигания
в положение LOCK или режима работыв положение OFF.
Настройка режима LDW:
1- Нажмите на кнопку LDW, чтобы
выключить LDW.
2- Нажмите еще раз и удерживайте
переключатель LDW более 10 секунд.
3- При отпускании переключателя LDW
раздается звуковой сигнал, а режим
LDW изменяется.
Состояние готовности
В режиме готовности (ожидания)
система способна определять полосу
движения вашего автомобиля и
издавать звуковые предупреждающие
сигналы, когда автомобиль покидает
полосу.
Система автоматически переключается
из включенного состояния ON (ВКЛ.) в
состояние готовности, если
выполняются все следующие условия.
Сигнальная лампа включения системы
LDW переключается на индикацию
(зеленая) состояния готовности
системы LDW.
Скорость автомобиля 65 км/ч и
выше.
Переключатель указателя поворота
не работает.
Аварийная световая сигнализация не
работает.
Педаль тормоза не нажата.
Для определения разметки по обеим
сторонам полосы для системы должны
быть адекватные условия окружающей
среды.
336AHA106359
337AHA106375
338AHA106388
219

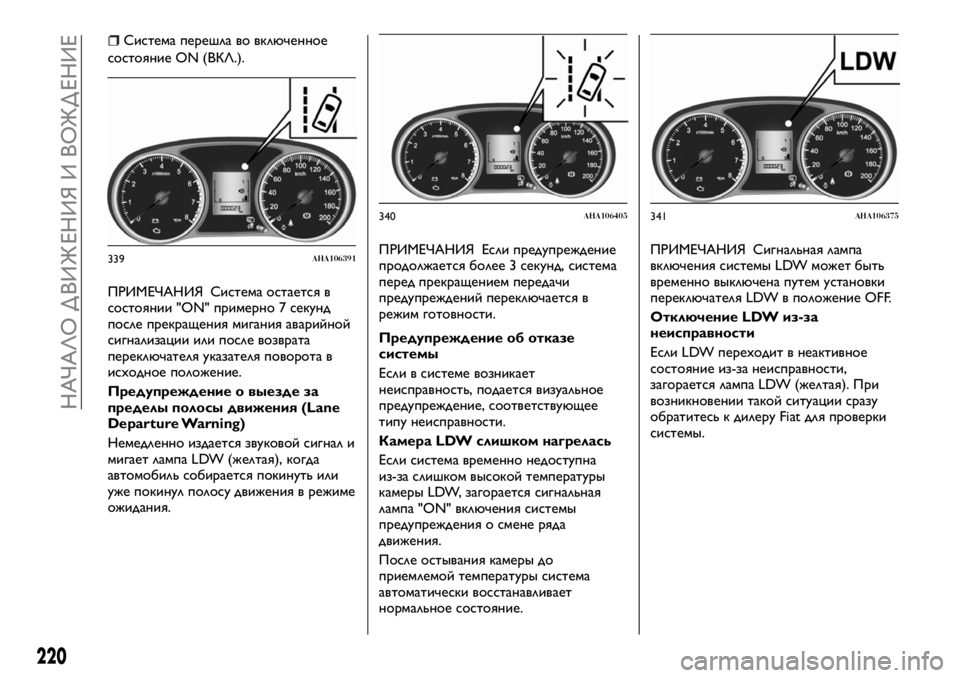

Page 222 of 348

Система перешла во включенное
состояние ON (ВКЛ.).
ПРИМЕЧАНИЯ Система остается в
состоянии "ON" примерно 7 секунд
после прекращения мигания аварийной
сигнализации или после возврата
переключателя указателя поворота в
исходное положение.
Предупреждение о выезде за
пределы полосы движения (Lane
Departure Warning)
Немедленно издается звуковой сигнал и
мигает лампа LDW (желтая), когда
автомобиль собирается покинуть или
уже покинул полосу движения в режиме
ожидания.ПРИМЕЧАНИЯ Если предупреждение
продолжается более 3 секунд, система
перед прекращением передачи
предупреждений переключается в
режим готовности.
Предупреждение об отказе
системы
Если в системе возникает
неисправность, подается визуальное
предупреждение, соответствующее
типу неисправности.
Камера LDW слишком нагрелась
Если система временно недоступна
из-за слишком высокой температуры
камеры LDW, загорается сигнальная
лампа "ON" включения системы
предупреждения о смене ряда
движения.
После остывания камеры до
приемлемой температуры система
автоматически восстанавливает
нормальное состояние.ПРИМЕЧАНИЯ Сигнальная лампа
включения системы LDW может быть
временно выключена путем установки
переключателя LDW в положение OFF.
Отключение LDW из-за
неисправности
Если LDW переходит в неактивное
состояние из-за неисправности,
загорается лампа LDW (желтая). При
возникновении такой ситуации сразу
обратитесь к дилеру Fiat для проверки
системы.
339AHA106391
340AHA106405341AHA106375
220
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

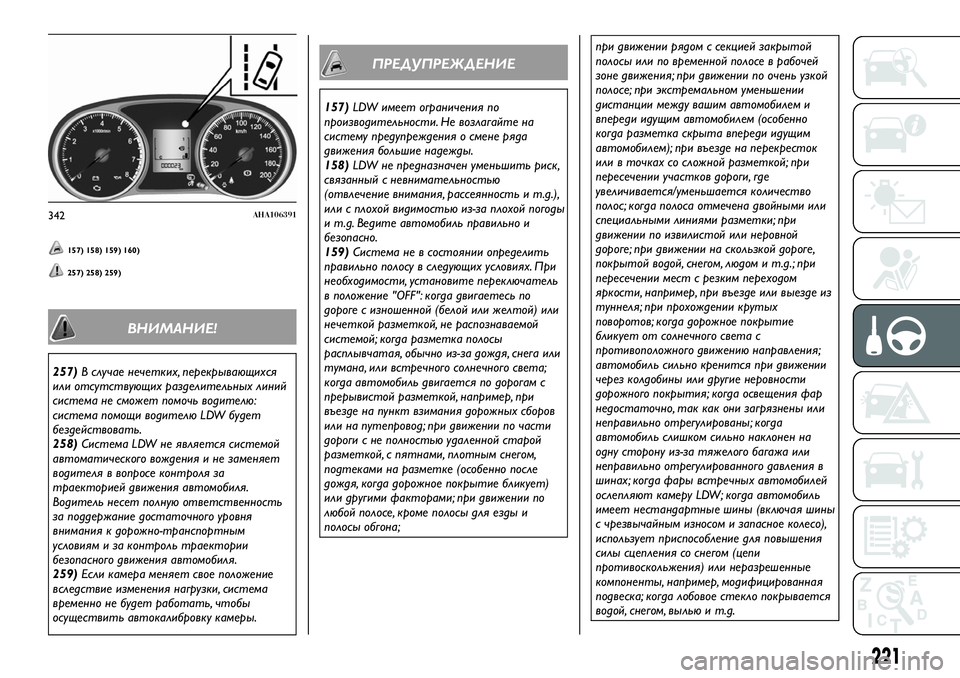

Page 223 of 348

157) 158) 159) 160)
257) 258) 259)
ВНИМАНИЕ!
257)В случае нечетких, перекрывающихся
или отсутствующих разделительных линий
система не сможет помочь водителю:
система помощи водителю LDW будет
бездействовать.
258)Система LDW не является системой
автоматического вождения и не заменяет
водителя в вопросе контроля за
траекторией движения автомобиля.
Водитель несет полную ответственность
за поддержание достаточного уровня
внимания к дорожно-транспортным
условиям и за контроль траектории
безопасного движения автомобиля.
259)Если камера меняет свое положение
вследствие изменения нагрузки, система
временно не будет работать, чтобы
осуществить автокалибровку камеры.
ПРЕДУПРЕЖДЕНИЕ
157)LDW имеет ограничения по
производительности. Не возлагайте на
систему предупреждения о смене ряда
движения большие надежды.
158)LDW не предназначен уменьшить риск,
связанный с невнимательностью
(отвлечение внимания, рассеянность и т.д.),
или с плохой видимостью из-за плохой погоды
и т.д. Ведите автомобиль правильно и
безопасно.
159)Система не в состоянии определить
правильно полосу в следующих условиях. При
необходимости, установите переключатель
в положение "OFF": когда двигаетесь по
дороге с изношенной (белой или желтой) или
нечеткой разметкой, не распознаваемой
системой; когда разметка полосы
расплывчатая, обычно из-за дождя, снега или
тумана, или встречного солнечного света;
когда автомобиль двигается по дорогам с
прерывистой разметкой, например, при
въезде на пункт взимания дорожных сборов
или на путепровод; при движении по части
дороги с не полностью удаленной старой
разметкой, с пятнами, плотным снегом,
подтеками на разметке (особенно после
дождя, когда дорожное покрытие бликует)
или другими факторами; при движении по
любой полосе, кроме полосы для езды и
полосы обгона;при движении рядом с секцией закрытой
полосы или по временной полосе в рабочей
зоне движения; при движении по очень узкой
полосе; при экстремальном уменьшении
дистанции между вашим автомобилем и
впереди идущим автомобилем (особенно
когда разметка скрыта впереди идущим
автомобилем); при въезде на перекресток
или в точках со сложной разметкой; при
пересечении участков дороги, где
увеличивается/уменьшается количество
полос; когда полоса отмечена двойными или
специальными линиями разметки; при
движении по извилистой или неровной
дороге; при движении на скользкой дороге,
покрытой водой, снегом, людом и т.д.; при
пересечении мест с резким переходом
яркости, например, при въезде или выезде из
туннеля; при прохождении крутых
поворотов; когда дорожное покрытие
бликует от солнечного света с
противоположного движению направления;
автомобиль сильно кренится при движении
через колдобины или другие неровности
дорожного покрытия; когда освещения фар
недостаточно, так как они загрязнены или
неправильно отрегулированы; когда
автомобиль слишком сильно наклонен на
одну сторону из-за тяжелого багажа или
неправильно отрегулированного давления в
шинах; когда фары встречных автомобилей
ослепляют камеру LDW; когда автомобиль
имеет нестандартные шины (включая шины
с чрезвычайным износом и запасное колесо),
использует приспособление для повышения
силы сцепления со снегом (цепи
противоскольжения) или неразрешенные
компоненты, например, модифицированная
подвеска; когда лобовое стекло покрывается
водой, снегом, вылью и т.д.
342AHA106391
221
Page 224 of 348

160)Следуйте данным далее инструкциям,
чтобы поддерживать LDW в хорошем
рабочем состоянии: всегда держите лобовое
стекло чистым; не допускайте сильных
ударом и давления на камеру систем LDW.
Не пытайтесь разбирать ее; нарушение
конструкции камеры LDW или ее снятие не
допускается ни при каких условиях.
Ориентация камеры выполнена на заводе; не
наклеивайте ничего, например, стикеры, в
зоне нахождения линз камеры LDW под
лобовым стеклом; используйте только
оригинальные запчасти при замене
стеклоочистителей лобового стекла.КАМЕРА ЗАДНЕГО ВИДА
(при наличии)
Камера заднего вида является системой,
которая показывает вид сзади
автомобиля на экране
мультикоммуникационной системы
(Multi Communication System - MCS),
системы Smartphone Link Display Audio
или DISPLAY AUDIO.
260) 261) 262)
161)
Угол обзора камеры заднего вида
Угол обзора камеры заднего вида
ограничивается зоной, указанной на
рисунках. Она не может показывать обе
стороны и нижнюю часть заднего
бампера и т.д. При движении задним
ходом, обязательно выполните
визуальное подтверждение
безопасности вокруг автомобиля.Местоположение камеры заднего
вида
Камера заднего вида (А) встроена в
деталь ручки задней двери.
Как пользоваться камерой заднего
вида
При установке рычага переключения
передач или рычага управления АК ПП в
положение "R" при замке зажигания в
положении "ON" или при рабочем
343AHA103707
344AHA103723
345AHA103710
222
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ
