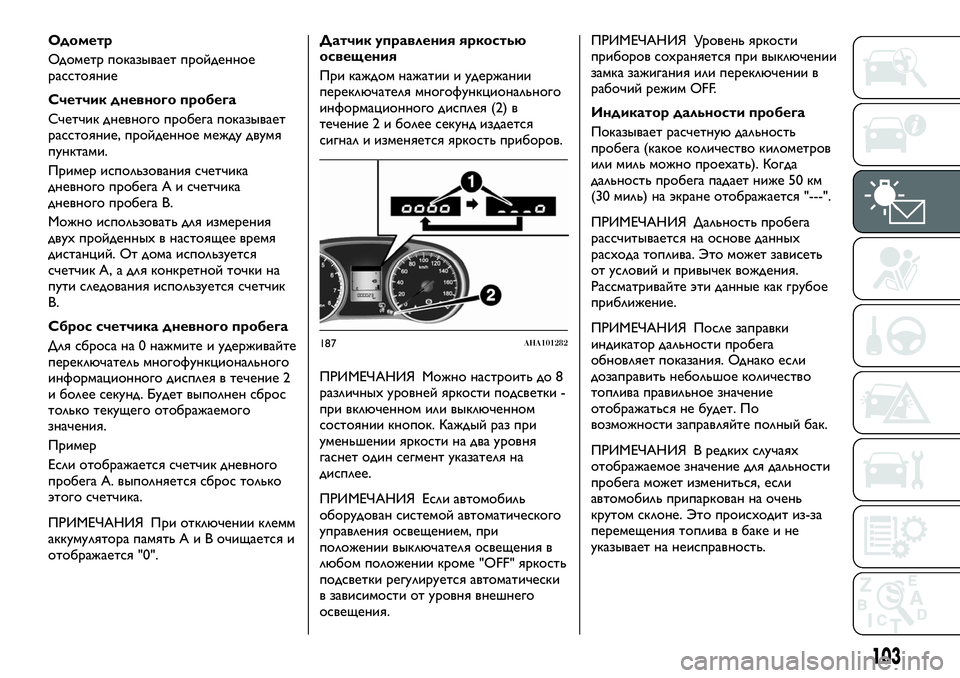

Одометр
Одометр показывает пройденное
расстояние
Счетчик дневного пробега
Счетчик дневного пробега показывает
расстояние, пройденное между двумя
пунктами.
Пример использования счетчика
дневного пробега А и счетчика
дневного пробега В.
Можно использовать для измерения
двух пройденных в настоящее время
дистанций. От дома используется
счетчик А, а для конкретной точки на
пути следования используется счетчик
В.
Сброс счетчика дневного пробега
Для сброса на 0 нажмите и удерживайте
переключатель многофункционального
информационного дисплея в течение 2
и более секунд. Будет выполнен сброс
только текущего отображаемого
значения.
Пример
Если отображается счетчик дневного
пробега А. выполняется сброс только
этого счетчика.
ПРИМЕЧАНИЯ При отключении клемм
аккумулятора памятьАиВочищается и
отображается "0".Датчик управления яркостью
освещения
При каждом нажатии и удержании
переключателя многофункционального
информационного дисплея (2) в
течение 2 и более секунд издается
сигнал и изменяется яркость приборов.
ПРИМЕЧАНИЯ Можно настроить до 8
различных уровней яркости подсветки -
при включенном или выключенном
состоянии кнопок. Каждый раз при
уменьшении яркости на два уровня
гаснет один сегмент указателя на
дисплее.
ПРИМЕЧАНИЯ Если автомобиль
оборудован системой автоматического
управления освещением, при
положении выключателя освещения в
любом положении кроме "OFF" яркость
подсветки регулируется автоматически
в зависимости от уровня внешнего
освещения.ПРИМЕЧАНИЯ Уровень яркости
приборов сохраняется при выключении
замка зажигания или переключении в
рабочий режим OFF.
Индикатор дальности пробега
Показывает расчетную дальность
пробега (какое количество километров
или миль можно проехать). Когда
дальность пробега падает ниже 50 км
(30 миль) на экране отображается "---".
ПРИМЕЧАНИЯ Дальность пробега
рассчитывается на основе данных
расхода топлива. Это может зависеть
от условий и привычек вождения.
Рассматривайте эти данные как грубое
приближение.
ПРИМЕЧАНИЯ После заправки
индикатор дальности пробега
обновляет показания. Однако если
дозаправить небольшое количество
топлива правильное значение
отображаться не будет. По
возможности заправляйте полный бак.
ПРИМЕЧАНИЯ В редких случаях
отображаемое значение для дальности
пробега может измениться, если
автомобиль припаркован на очень
крутом склоне. Это происходит из-за
перемещения топлива в баке и не
указывает на неисправность.
187AHA101282
103

ПРИМЕЧАНИЯ В настройках
индикатора можно указать
предпочтительные единицы измерения
(км или мили). См. "Изменение
настроек функций".
Индикатор среднего расхода
топлива
Показывает средний расход топлива с
последнего обнуления до текущего
момента. Условия режима сброса для
индикатора среднего расхода топлива
переключаются между "Автоматический
сброс" и "Ручной сброс".
Информация об изменении настройки
индикатора среднего расхода топлива
находится в разделе "Изменение
настроек функций".
ПРИМЕЧАНИЯ Индикатор среднего
расхода топлива можно обнулить
отдельно для режима автоматического
сброса и для режима ручного сброса.
ПРИМЕЧАНИЯ При невозможности
измерить средний расход топлива
отображается "---".
ПРИМЕЧАНИЯ Исходной настройкой
является "Автоматический режим
сброса".
ПРИМЕЧАНИЯ Средний расход
топлива зависит от условий вождения
(дорожных условий, стиля вождения и
т.д.). Отображаемый расход может
отличаться от реального расхода
топлива. Рассматривайте эти данные как
грубое приближение.ПРИМЕЧАНИЯ При отключении
аккумуляторной батареи память режима
ручного сброса или режима
автоматического сброса индикатора
среднего расхода топлива стирается.
ПРИМЕЧАНИЯ В настройках
индикатора можно указать
предпочтительные единицы измерения
(км/л, л/100 км, миль на галлон). См.
"Изменение настроек функций".
Монитор системы Start&Stop (где
предусмотрено)
Отображается общее количество
времени останова двигателя системой
Start&Stop. Обратитесь к системе
Start&Stop.
ПРИМЕЧАНИЯ При повороте замка
замке зажигания в положение ON или
при включении рабочего режима ON
общее время обнуляется.
Индикатор температуры
наружного воздуха (если имеется)
Показывает температуру за бортом
автомобиля.
ПРИМЕЧАНИЯ В настройках
индикатора можно указать
предпочтительные единицы измерения
(°C или °F). См. "Изменение настроек
функций".ПРИМЕЧАНИЯ В зависимости от таких
факторов как условия вождения
отображаемая температура может
отличаться от фактической наружной
температуры.
Предупреждение об обледенении
дорожного покрытия (где
предусмотрено)
Если температура наружного воздуха
падает ниже 3 °C (37 °F), раздается
звуковой сигнал и в течение 10 секунд
мигает предупреждающий символ об
окружающей температуре воздуха (А).
115)
Индикатор температуры
охлаждающей жидкости
двигателя
Показывает температуру охлаждающей
жидкости двигателя. Если охлаждающая
жидкость становиться горячей, будет
мигать
.
188AHA101295
104
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

охлаждающей жидкости двигателя во
время движения.
116)

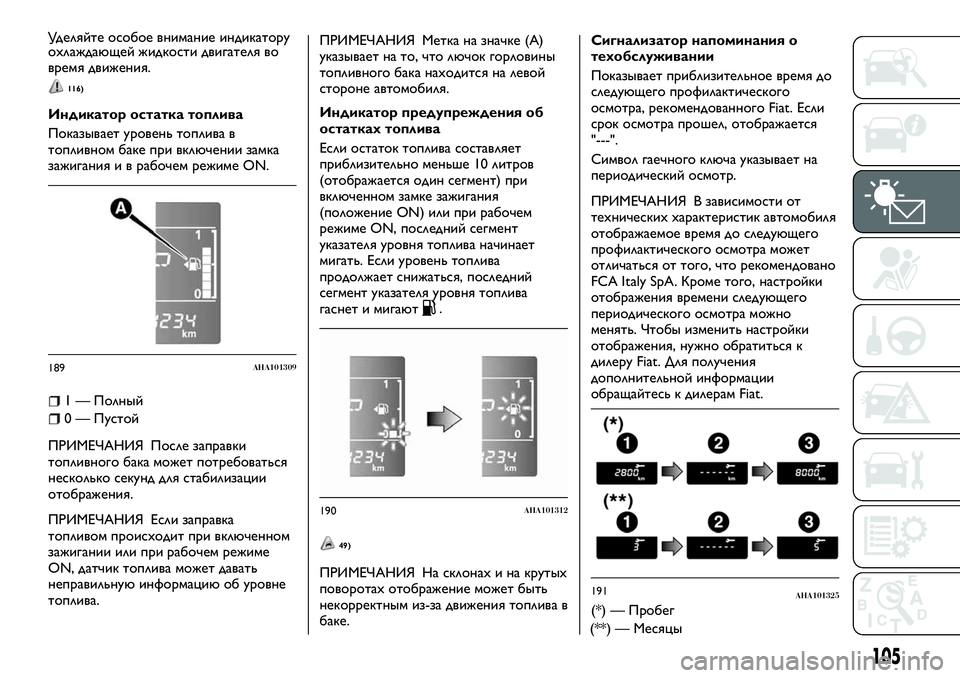

Индикатор остатка топлива
Показывает уровень топлива в
топливном баке при включении замка
зажигания и в рабочем режиме ON.
1 — Полный
0 — Пустой
ПРИМЕЧАНИЯ После заправки
топливного бака может потребоваться
несколько секунд для стабилизации
отображения.
ПРИМЕЧАНИЯ Если заправка
топливом происходит при включенном
зажигании или при рабочем режиме
ON, датчик топлива может давать
неправильную информацию об уровне
топлива.ПРИМЕЧАНИЯ Метка на значке (А)
указывает на то, что лючок горловины
топливного бака находится на левой
стороне автомобиля.
Индикатор предупреждения об
остатках топлива
Если остаток топлива составляет
приблизительно меньше 10 литров
(отображается один сегмент) при
включенном замке зажигания
(положение ON) или при рабочем
режиме ON, последний сегмент
указателя уровня топлива начинает
мигать. Если уровень топлива
продолжает снижаться, последний
сегмент указателя уровня топлива
гаснет и мигают
.
49)
ПРИМЕЧАНИЯ На склонах и на крутых
поворотах отображение может быть
некорректным из-за движения топлива в
баке.Сигнализатор напоминания о
техобслуживании
Показывает приблизительное время до
следующего профилактического
осмотра, рекомендованного Fiat. Если
срок осмотра прошел, отображается
"---".
Символ гаечного ключа указывает на
периодический осмотр.
ПРИМЕЧАНИЯ В зависимости от
технических характеристик автомобиля
отображаемое время до следующего
профилактического осмотра может
отличаться от того, что рекомендовано
FCA Italy SpA. Кроме того, настройки
отображения времени следующего
периодического осмотра можно
менять. Чтобы изменить настройки
отображения, нужно обратиться к
дилеру Fiat. Для получения
дополнительной информации
обращайтесь к дилерам Fiat.
(*) — Пробег
189AHA101309
190AHA101312
191AHA101325
105
Уделяйте особое внимание индикатору
(**) — Месяцы

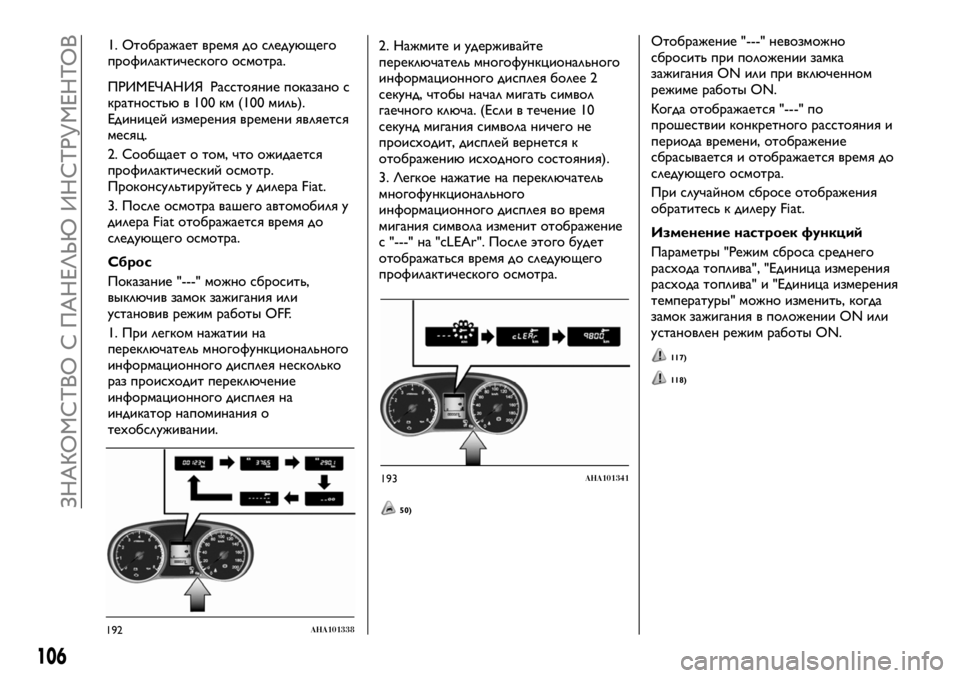

1. Отображает время до следующего
профилактического осмотра.
ПРИМЕЧАНИЯ Расстояние показано с
кратностью в 100 км (100 миль).
Единицей измерения времени является
месяц.
2. Сообщает о том, что ожидается
профилактический осмотр.
Проконсультируйтесь у дилера Fiat.
3. После осмотра вашего автомобиля у
дилера Fiat отображается время до
следующего осмотра.
Сброс
Показание "---" можно сбросить,
выключив замок зажигания или
установив режим работы OFF.
1. При легком нажатии на
переключатель многофункционального
информационного дисплея несколько
раз происходит переключение
информационного дисплея на
индикатор напоминания о
техобслуживании.2. Нажмите и удерживайте
переключатель многофункционального
информационного дисплея более 2
секунд, чтобы начал мигать символ
гаечного ключа. (Если в течение 10
секунд мигания символа ничего не
происходит, дисплей вернется к
отображению исходного состояния).
3. Легкое нажатие на переключатель
многофункционального
информационного дисплея во время
мигания символа изменит отображение
с "---" на "cLEAr". После этого будет
отображаться время до следующего
профилактического осмотра.
50)
Отображение "---" невозможно
сбросить при положении замка
зажигания ON или при включенном
режиме работы ON.
Когда отображается "---" по
прошествии конкретного расстояния и
периода времени, отображение
сбрасывается и отображается время до
следующего осмотра.
При случайном сбросе отображения
обратитесь к дилеру Fiat.
Изменение настроек функций
Параметры "Режим сброса среднего
расхода топлива", "Единица измерения
расхода топлива" и "Единица измерения
температуры" можно изменить, когда
замок зажигания в положении ON или
установлен режим работы ON.
117)
118)
192AHA101338
193AHA101341
106
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

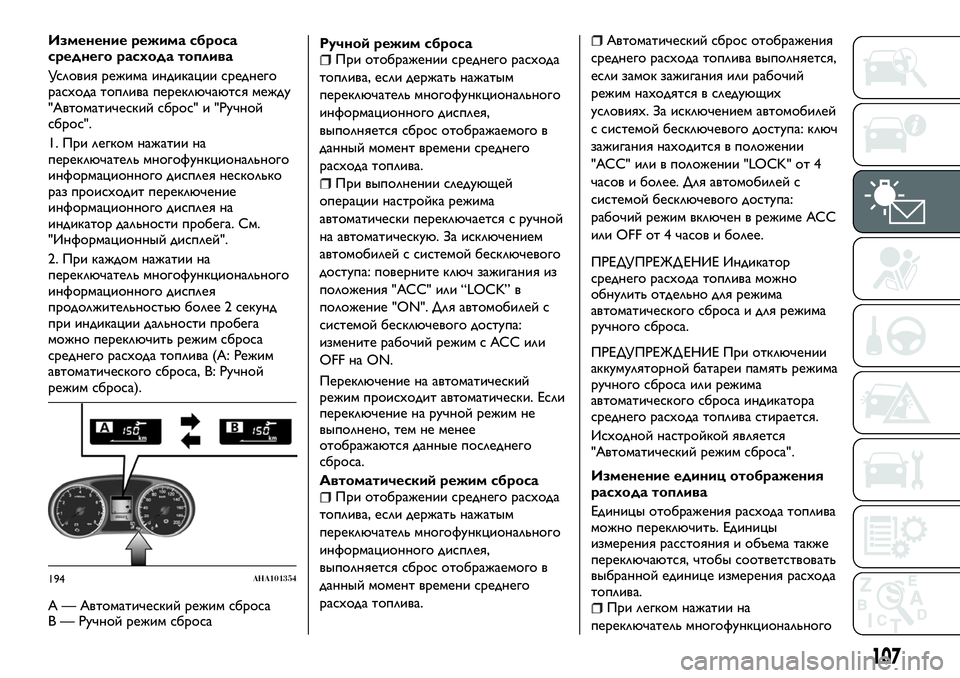

Изменение режима сброса
среднего расхода топлива
Условия режима индикации среднего
расхода топлива переключаются между
"Автоматический сброс" и "Ручной
сброс".
1. При легком нажатии на
переключатель многофункционального
информационного дисплея несколько
раз происходит переключение
информационного дисплея на
индикатор дальности пробега. См.
"Информационный дисплей".
2. При каждом нажатии на
переключатель многофункционального
информационного дисплея
продолжительностью более 2 секунд
при индикации дальности пробега
можно переключить режим сброса
среднего расхода топлива (А: Режим
автоматического сброса, В: Ручной
режим сброса).
A — Автоматический режим сброса
B — Ручной режим сбросаРучной режим сброса
При отображении среднего расхода
топлива, если держать нажатым
переключатель многофункционального
информационного дисплея,
выполняется сброс отображаемого в
данный момент времени среднего
расхода топлива.
При выполнении следующей
операции настройка режима
автоматически переключается с ручной
на автоматическую. За исключением
автомобилей с системой бесключевого
доступа: поверните ключ зажигания из
положения "ACC" или “LOCK” в
положение "ON". Для автомобилей с
системой бесключевого доступа:
измените рабочий режим с ACC или
OFF на ON.
Переключение на автоматический
режим происходит автоматически. Если
переключение на ручной режим не
выполнено, тем не менее
отображаются данные последнего
сброса.
Автоматический режим сброса
При отображении среднего расхода
топлива, если держать нажатым
переключатель многофункционального
информационного дисплея,
выполняется сброс отображаемого в
данный момент времени среднего
расхода топлива.
Автоматический сброс отображения
среднего расхода топлива выполняется,
если замок зажигания или рабочий
режим находятся в следующих
условиях. За исключением автомобилей
с системой бесключевого доступа: ключ
зажигания находится в положении
"ACC" или в положении "LOCK" от 4
часов и более. Для автомобилей с
системой бесключевого доступа:
рабочий режим включен в режиме ACC
или OFF от 4 часов и более.
ПРЕДУПРЕЖД ЕНИЕ Индикатор
среднего расхода топлива можно
обнулить отдельно для режима
автоматического сброса и для режима
ручного сброса.
ПРЕДУПРЕЖД ЕНИЕ При отключении
аккумуляторной батареи память режима
ручного сброса или режима
автоматического сброса индикатора
среднего расхода топлива стирается.
Исходной настройкой является
"Автоматический режим сброса".
Изменение единиц отображения
расхода топлива
Единицы отображения расхода топлива
можно переключить. Единицы
измерения расстояния и объема также
переключаются, чтобы соответствовать
выбранной единице измерения расхода
топлива.
При легком нажатии на
переключатель многофункционального
194AHA101354
107

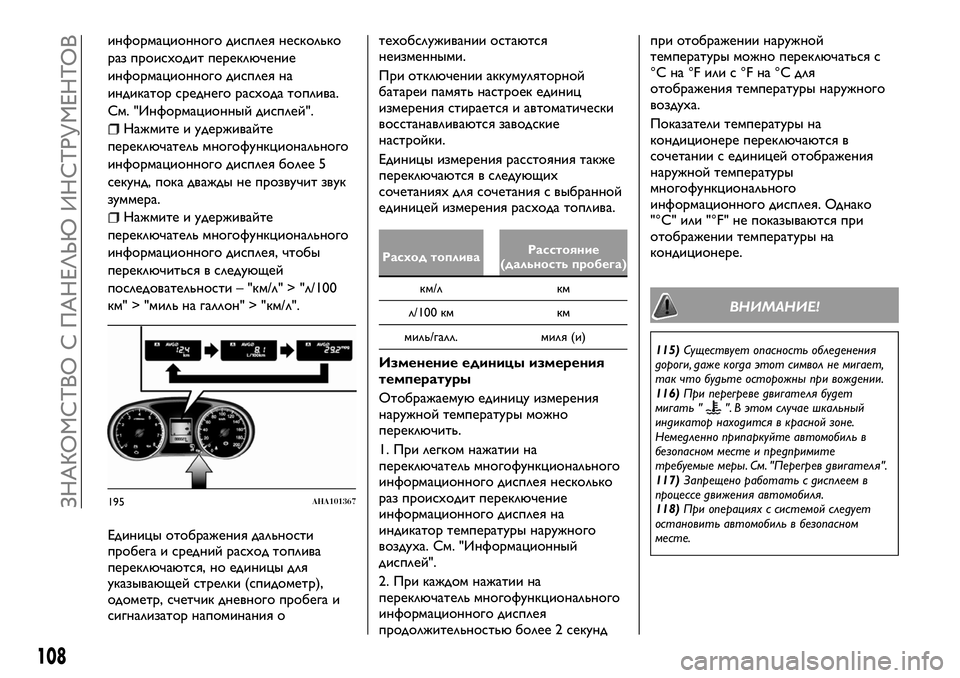

информационного дисплея несколько
раз происходит переключение
информационного дисплея на
индикатор среднего расхода топлива.
См. "Информационный дисплей".
Нажмите и удерживайте
переключатель многофункционального
информационного дисплея более 5
секунд, пока дважды не прозвучит звук
зуммера.
Нажмите и удерживайте
переключатель многофункционального
информационного дисплея, чтобы
переключиться в следующей
последовательности – "км/л" > "л/100
км" > "миль на галлон" > "км/л".
Единицы отображения дальности
пробега и средний расход топлива
переключаются, но единицы для
указывающей стрелки (спидометр),
одометр, счетчик дневного пробега и
сигнализатор напоминания отехобслуживании остаются
неизменными.
При отключении аккумуляторной
батареи память настроек единиц
измерения стирается и автоматически
восстанавливаются заводские
настройки.
Единицы измерения расстояния также
переключаются в следующих
сочетаниях для сочетания с выбранной
единицей измерения расхода топлива.
Расход топливаРасстояние
(дальность пробега)
км/л км
л/100 км км
миль/галл. миля (и)
Изменение единицы измерения
температуры
Отображаемую единицу измерения
наружной температуры можно
переключить.
1. При легком нажатии на
переключатель многофункционального
информационного дисплея несколько
раз происходит переключение
информационного дисплея на
индикатор температуры наружного
воздуха. См. "Информационный
дисплей".
2. При каждом нажатии на
переключатель многофункционального
информационного дисплея
продолжительностью более 2 секундпри отображении наружной
температуры можно переключаться с
°C на °F или с °F на °C для
отображения температуры наружного
воздуха.
Показатели температуры на
кондиционере переключаются в
сочетании с единицей отображения
наружной температуры
многофункционального
информационного дисплея. Однако
"°C" или "°F" не показываются при
отображении температуры на
кондиционере.
ВНИМАНИЕ!
115)Существует опасность обледенения
дороги, даже когда этот символ не мигает,
так что будьте осторожны при вождении.
116)При перегреве двигателя будет
мигать "
". В этом случае шкальный
индикатор находится в красной зоне.
Немедленно припаркуйте автомобиль в
безопасном месте и предпримите
требуемые меры. См. "Перегрев двигателя".
117)Запрещено работать с дисплеем в
процессе движения автомобиля.
118)При операциях с системой следует
остановить автомобиль в безопасном
месте.
195AHA101367
108
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

ПРЕДУПРЕЖДЕНИЕ
49)Запрещено вождение с чрезмерно низким
уровнем топлива, так как это может
привести к повреждению топливной
системы.
50)Покупатель несет ответственность за
проведение периодической проверки и
обслуживания. Осмотры и обслуживание
необходимы для своевременного выявления
проблем и предотвращения аварий и
неисправностей.
109

КОНТРОЛЬНЫЕ И СИГНАЛЬНЫЕ ЛАМПЫ
1. Сигнальная лампа передних противотуманных фар* 2. Сигнальные лампы указателей поворота/Сигнальные лампы
предупреждения об опасности 3. Сигнальная лампа дальнего света 4. Сигнальная лампа системы Start&Stop* 5. Сигнальная
лампа (зеленого цвета) режима ожидания системы предупреждения о смене ряда движения (Lane Departure Warning - LDW)* -
Лампа (янтарного цвета) системы предупреждения о смене ряда движения (Lane Departure Warning - LDW)* 6. Сигнальная
лампа ближнего света* 7. Сигнальная лампа включения системы предупреждения о смене ряда движения (Lane Departure
Warning - LDW)* 8. Сигнальная лампа задних противотуманных фар 9. Световой индикатор круиз-контроля* 10. Контрольная
лампа дизельного сажевого фильтра (ДСФ)* 11. Сигнальная лампа предпускового подогрева 12. Контрольная лампа разрядки
13. Контрольная лампа проверки двигателя 14. Сигнальная лампа топливного фильтра 15. Контрольная лампа температуры
жидкости автоматической трансмиссии (автомобили с АК ПП) 16. Контрольная лампа давления масла 17. Сигнальная лампа
Start&Stop OFF* 18. Лампа предупреждения об уровне омывающей жидкости стеклоомывателя* 19. Многофункциональный
информационный дисплей 20. Подробную информацию см. в "Активация предупреждений" (если имеется) 21. Подробную
информацию см. в "Активация предупреждений" (если имеется) 22. Контрольная лампа приоткрытой двери 23. Контрольная
лампа/напоминание о непристегнутом ремне безопасности 24. Контрольная лампа антиблокировочной тормозной системы
196AH1100948
110
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
