2017 TOYOTA PRIUS PLUG-IN HYBRID Manuale duso (in Italian)

5777-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
Controllare la batteria da 12 volt come segue.
■Simboli di avvertenza
I simboli di avvertenza riportati sulla parte superiore della batteria da 12
volt hanno il significato seguente:
■Esterno della batteria da 12 volt
Verificare che i terminali della batteria da 12 volt non siano corrosi e che
non siano presenti collegamenti o morsetti allentati, né incrinature.
Terminali
Batteria da 12 volt
Non fumare, evitare fiamme
libere, evitare scintilleAcido della batteria
Proteggere gli occhiLeggere le istruzioni
per l’uso
Tenere fuori dalla portata
dei bambiniGas esplosivo

5787-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)■

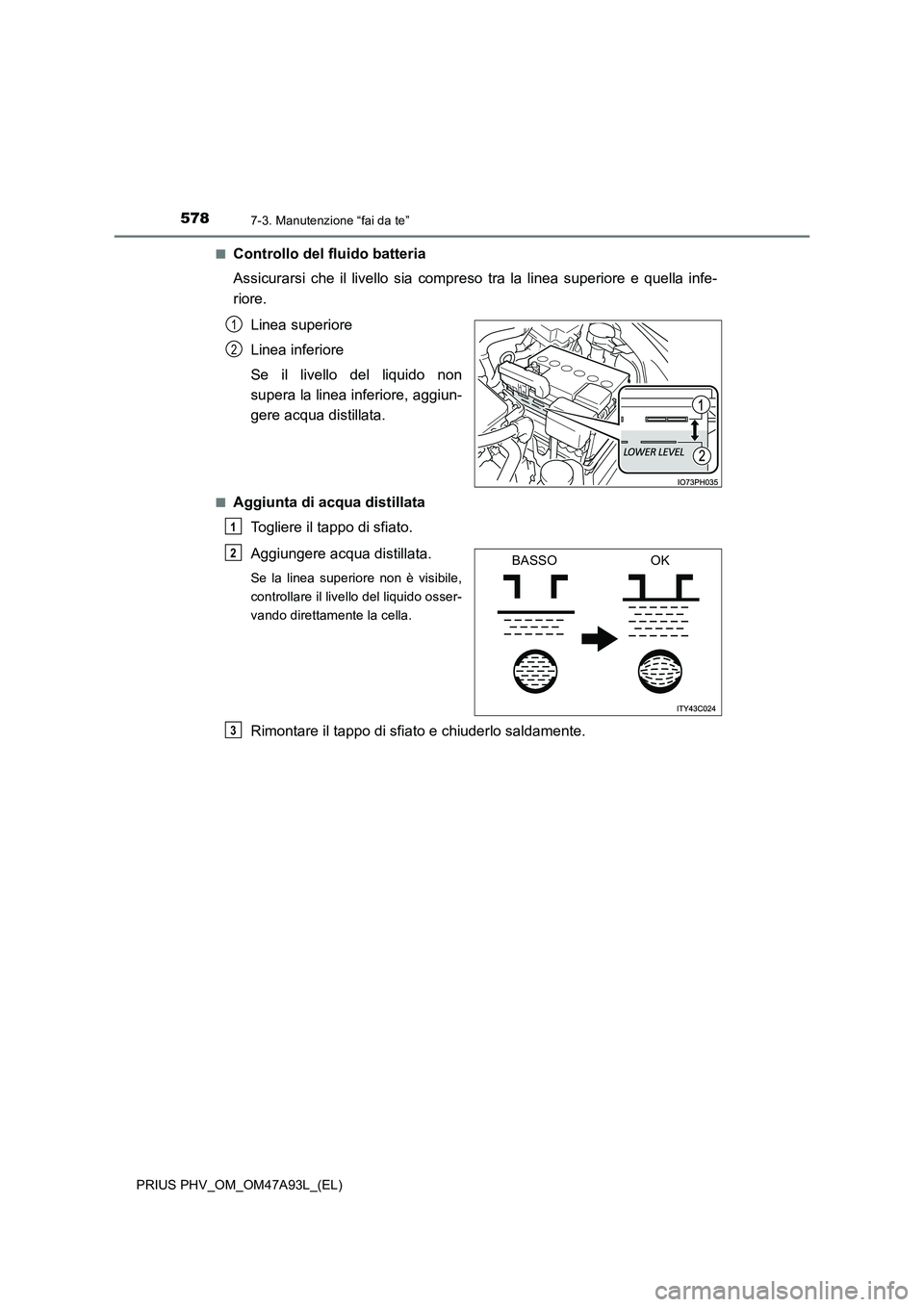

Controllo del fluido batteria
Assicurarsi che il livello sia compreso tra la linea superiore e quella infe-
riore.
Linea superiore
Linea inferiore
Se il livello del liquido non
supera la linea inferiore, aggiun-
gere acqua distillata.
■Aggiunta di acqua distillata
Togliere il tappo di sfiato.
Aggiungere acqua distillata.
Se la linea superiore non è visibile,
controllare il livello del liquido osser-
vando direttamente la cella.
Rimontare il tappo di sfiato e chiuderlo saldamente.
1
2
1
BASSOOK2
3

5797-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
■Apertura del coperchio del terminale positivo (+) della batteria
■ Prima della ricarica
Durante la ricarica, la batteria da 12 volt produce gas di idrogeno infiammabile ed
esplosivo. Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:
● Se la batteria da 12 volt viene ricaricata mentre è installata sulla vettura, accertarsi
che il cavo di massa sia scollegato.
● Assicurarsi che l’interruttore di alimentazione del caricabatteria sia spento mentre si
collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.
■ Dopo aver ricaricato/ricollegato la batteria da 12 volt
● Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo
caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloc-
care le porte.
● Avviare il sistema ibrido con l’interruttore di alimentazione in modalità ACCESSORY.
Il sistema ibrido potrebbe non avviarsi se l’interruttore di alimentazione è spento. Tut-
tavia, il sistema ibrido funzionerà normalmente a partire dal secondo tentativo.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Se si ricol-
lega la batteria da 12 volt, il veicolo riporterà la modalità dell’interruttore di alimenta-
zione nello stato in cui si trovava prima di scollegare la batteria da 12 volt.
Assicurarsi di spegnere l’alimentazione prima di scollegare la batteria da 12 volt. Pre-
stare particolare attenzione quando si collega la batteria da 12 volt se non si conosce
la modalità dell’interruttore di alimentazione precedente alla perdita di carica.
Se il sistema non si avvia neanche dopo ripetuti tentativi con i metodi elencati sopra,
contattare un concessionario o un’officina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Sollevare l’estremità del coperchio mentre si
preme sui due lati la parte indicata nella figura.

5807-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO
■Elementi chimici nella batteria da 12 volt
La batteria da 12 volt contiene acido solforico velenoso e corrosivo, che può pro-
durre gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi,
anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria da
12 volt o nelle vicinanze:
● Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della bat-
teria da 12 volt.
● Non fumare o accendere fiamme libere vicino alla batteria da 12 volt.
● Evitare il contatto con gli occhi, la pelle e gli indumenti.
● Non inalare né ingerire l’elettrolita.
● Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
● Tenere i bambini lontani dalla batteria da 12 volt.
■ Dove effettuare la ricarica della batteria da 12 volt in piena sicurezza
Ricaricare sempre la batteria da 12 volt in spazi aperti. Non ricaricare mai la batteria
da 12 volt in un garage o in un ambiente chiuso non sufficientemente aerato.
■ Misure di emergenza riguardanti l’elettrolita
● In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico.
Se possibile, continuare ad applicare acqua servendosi di una spugna o di un
panno anche durante il trasporto al pronto soccorso.
● In caso di contatto dell’elettrolita con la pelle
Lavare a fondo con acqua la parte interessata. Se si avverte dolore o bruciore,
rivolgersi immediatamente a un medico.
● In caso di contatto dell’elettrolita con gli indumenti
Esso può penetrare attraverso gli abiti e raggiungere la pelle. Rimuovere immedia-
tamente gli indumenti e, se necessario, eseguire la procedura indicata sopra.
● Se viene involontariamente ingerito dell’elettrolita
Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.

5817-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
AVVISO
■Quando si scollega la batteria da 12 volt
Non scollegare il terminale negativo (-) sul lato della carrozzeria. Il terminale nega-
tivo (-) scollegato potrebbe toccare il terminale positivo (+) e causare un cortocircu-
ito, provocando lesioni gravi, anche letali.
NOTA
■ Quando si ricarica la batteria da 12 volt
Non ricaricare la batteria da 12 volt con il sistema ibrido in funzione. Accertarsi inol-
tre che tutti gli accessori siano spenti.
■ Quando si aggiunge acqua distillata
Non riempire eccessivamente. L’acqua versata durante la ricarica della batteria da
12 volt può causare corrosione.

5827-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
Aprire il tappo.
Controllare il livello del liquido lavavetro sull’indicatore.
“NORMAL”
“LOW”
Se il livello del liquido lavavetro si
trova su “LOW”, rabboccarlo.
Liquido lavavetro
1
2
1
2
3

5837-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
AVVISO
■Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il sistema ibrido è caldo o è in funzione,
poiché il liquido lavavetro contiene alcool e potrebbe causare un incendio se lo si
versa sul motore, ecc.
NOTA
■ Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua con sapone o antigelo per motore al posto del liquido lavavetro.
Ciò potrebbe provocare striature sulle superfici verniciate del veicolo.
■ Diluizione del liquido lavavetro
Se necessario, diluire il liquido lavavetro con acqua.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.

5847-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
Pneumatici
Controllare se sugli pneumatici sono visibili gli indicatori di usura pneumatico.
Verificare inoltre che l’usura degli pneumatici non sia irregolare, ad esempio
usura eccessiva su un lato del battistrada.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
L’ubicazione degli indicatori di usura pneumatico è indicata dalla scritta “TWI” o “”,
ecc. stampigliata sulla spalla di ogni pneumatico.
Sostituire gli pneumatici se gli indicatori di usura sono visibili.
Ruotare gli pneumatici nell’ordine illu-
strato.
Per rendere uniforme l’usura degli
pneumatici e prolungarne la durata,
Toyota consiglia di procedere alla loro
rotazione ogni 10000 km circa.
Non dimenticare di inizializzare il
sistema di allarme pressione pneuma-
tici dopo la rotazione degli pneumatici.
Sostituire o ruotare gli pneumatici in base alla manutenzione program-
mata e all’usura del battistrada.
Controllo degli pneumatici
Rotazione degli pneumatici
1
2
3
Avantreno
