2017 Peugeot 3008 Hybrid 4 Инструкция по эксплуатации (in Russian)

263
3008-2_ru_Chap06_conduite_ed01-2016
Помощь при парковке
Система состоит из вмонтированных в
бампер датчиков приближения к любому
препятствию (напр., пешеходу, автомобилю,
дереву, изгороди), оказавшемуся в зоне
обнаружения.
Некоторые препятствия, обнаруженные в
начале маневра (напр., столбцы, конусы
для ограж дения зоны работ), в его
конечной фазе мог у т "потеряться из вида",
если окажу тся в слепой зоне вне зоны
обнаружения датчиками.
Система помощи при парковке ни в коей мере не освобож дает
водителя от обязанности сохранять бдительность.
Помощь при парковке
задним ходом
Система активируется с вк лючением
передачи заднего хода.
Ее активное состояние подтверж дается
звуковым сигналом.
Работа системы прекратится, как только
будет вык лючена передача заднего хода.
Звуковое сопровождение маневра
О приближении к препятствию
свидетельствует звуковой сигнал, частота
которого возрастает с приближением
автомобиля к препятствию.
Местоположение препятствия
определяется по звуку, исходящему от
динамиков (правого или левого).
Когда расстояние от автомобиля до
препятствия составит менее 30 см, сигнал
начнет звучать непрерывно.
Визуальное сопровож дение
маневра
В дополнение к звуковому сигналу
на дисплей выводится графический
индикатор, на котором деления
учащаются с приближением автомобиля к
препятствию.
При максимальном приближении к нему на
дисплее появится символ "Опасно!".
6
Вождение автомобиля

264
3008-2_ru_Chap06_conduite_ed01-2016
Помощь при парковке
передним ходом
Система отключается автоматически
при буксировке прицепа или
монтаже устройства для перевозки
велосипедов на фаркопе
(фаркоп следует устанавливать
с соблюдением требований
изготовителя автомобиля).
В пасмурную погоду или в зимнее
время следите за тем, чтобы датчики не
закрывались слоем грязи, инеем или снегом.
При вк лючении передачи заднего хода
продолжительный сигнал зуммера будет
свидетельствовать о загрязнении датчиков.
Парктроник может реагировать на
некоторые источники шума (мотоцикл,
грузовик, отбойный молоток и т.п.), при
этом буду т срабатывать звуковые сигналы
системы помощи при парковке.
Местоположение препятствия
определяется по звуку, исходящему
от динамиков (переднего или
заднего).
Отключение и включение
Активирование и вык лючение этой функции
осуществляется на экране в меню настроек
бортовых систем автомобиля.
При вык лючении зажигания состояние
функции сохраняется в памяти системы.
Парктроник отк лючается на время замера
свободного пространства под парковку
системой Park Assist.
Дополнительную информацию о системе
автоматической парковки Park Assist
читайте в соответствующей рубрике.
Контроль исправности
системы
Мойка под струей высокого давления
При мойке автомобиля рекомендуется
держать наконечник шланга на
расстоянии не менее 30 см от датчиков.
В случае неисправности, при
вк лючении передачи заднего
хода, на панели приборов
загорается эта контрольная лампа
в сопровож дении сообщения и
звукового сигнала (краткий "бип").
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр для проверки системы.
Функция помощи при парковке передним
ходом активируется при обнару жении
датчиками препятствия перед
автомобилем, если он движется со
скоростью менее 10 км/ч.
Функция помощи при парковке передним
ходом отк лючится, как только движущийся
вперёд автомобиль простоит более трех
секунд, либо перед ним не останется
препятствий, либо его скорость превысит
10 км/ч.
Вождение автомобиля

265
3008-2_ru_Chap06_conduite_ed01-2016
Панорамный обзор
Общие сведения
Visiopark 1 - Visiopark 2
При работающем двигателе, система
передает на сенсорный экран изображение
окру жающей автомобиль местности при
помощи одной камеры в режиме Visiopark 1,
или двух камер в режиме Visiopark 2.Экран разделен на две части: слева для
контекстного изображения; справа - вид с
верха автомобиля.
Датчик системы помощи при парковке
дополняют информацию, поступающую с
верха автомобиля.
С левой стороны контекстное изображение
может принимать различный вид:
-
с

тандартный,
-

о
бзор на 180°,
-

м
асштабированный в режиме "зум".По умолчанию система работает в
активном режиме AUTO.
В этом режиме на экран передается
наилучшее изображение (стандартное
или "зум") согласно информации системы
помощи при парковке.
В ходе маневрирования, можно в любой
момент сменить тип изображения.
F

Н
ажмите на кнопку, расположенную в
нижнем левом углу сенсорного экрана.
F

В
ыберите тип изображения:
●

"S

tandard view",
●

"1

80° view",
●

"Z

oom view",
●

"A

UTO view".
Текущее изображение мгновенно
сменяется выбранным.
После вык лючения зажигания режим
системы в памяти не сохраняется.
6
Вождение автомобиля

266
3008-2_ru_Chap06_conduite_ed01-2016
Поступающие с камеры или с камер
изображения мог у т искажаться
рельефом.
В тени, при слабом солнечном
свете или при недостаточном
освещении изображение может
оказаться темным и недостаточно
контрастным.
Обслуживание
В ненастную погоду или в зимнее время
следите за тем, чтобы датчики и камеры не
покрывались слоем грязи, инея или снега.
Рег улярно проверяйте чистоту объективов
камер.
При необходимости, протирайте камеры
мягкой невлажной тряпкой.
Мойка под высоким напором
При мойке автомобиля рекомендуется
держать наконечник шланга на расстоянии
не менее 30 см от камер.
Система визуальной помощи
ни в коей мере не освобож дает
водителя от обязанности сохранять
бдительность.
Принцип построения изображения
Во время маневрирования, система
фиксирует окру жающую обстановку при
помощи одной или двух камер.
По мере совершения маневров, с верха
автомобиля передается изображение
окру жающей обстановки в режиме
реального времени.
Такой обзор облегчает заезд автомобиля на
стоянку с учетом всех близрасположенных
препятствий.
Если автомобиль слишком долго
задерживается на одном месте,
изображение автоматически исчезает. В режиме Visiopark 2 изображение передается
на экран с двух камер при движении как
вперед, так и назад.
Может случиться так, что, при активировании
системы, вид по центру передаваться не будет.
Если система активирована на автомобиле
у же находящемся в движении, вид по центру
может полностью воспроизводиться на экране.
Вождение автомобиля

267
3008-2_ru_Chap06_conduite_ed01-2016
Visiopark 1
Задний обзор
Чтобы активировать камеру,
расположенную на крышке багажника,
вк лючите передачу заднего хода и не
превышайте скорость 10 км/ч.
Система отключается:
-
а
втоматически, при превышении
скорости 10 км/ч,
-

а
втоматически, при открывании крышки
багажника,
-

при вык лючении передачи заднего хода
(изображение задержится еще на 7 секунд),
- при нажатии на красный крестик в верхнем левом углу сенсорного экрана.
Режим AUTO
Режим активирован по умолчанию.
При приближении автомобиля к
препятствию во время маневрирования,
расположенные в заднем бампере датчики
автоматически меняют вид сзади на вид
с в е р х у.
Стандартное изображение
Изображение зоны за автомобилем
передается на экран.
Синие линии отражают ширину вашего
автомобиля с разверну тыми зеркалами;
они меняют свое направление вместе с
поворотами руля.
Красной линией обозначено расстояние в
30 см от заднего бампера до препятствия, а
синими, соответственно, 1 м и 2 м.
Это изображение передается в режиме
AUTO, или выбирается в меню смены
изображений.
6
Вождение автомобиля

268
3008-2_ru_Chap06_conduite_ed01-2016
Zoom-изображение
Во время маневрирования, камера
фиксирует окру жающую обстановку, чтобы
воспроизвести вид сверху за автомобилем
в его ближайшем окру жении, позволяя
водителю объезжать окру жающие
автомобиль препятствия.
Это изображение передается в режиме
AUTO, или выбирается в меню смены
изображений.
Обзор на 180°
Обзор на 180° позволяет выехать задним
ходом со стоянки, вовремя реагируя на
появление автомобилей, пешеходов или
велосипедистов.
Это изображение не рекомендуется для
выполнения всего маневра.
Оно разделяется на три зоны: левую A,
среднюю B и правую C .
Этим видом можно пользоваться, только
выбрав его в меню смены изображений.
При этом препятствия мог у т
показаться более отдаленными, чем
они есть на самом деле.
При маневрировании необходимо
отслеживать обстановку с обеих
сторон по зеркалам.
Система помощи при парковке задним
ходом дополняет информацию об
обстановке вокруг автомобиля.
Вождение автомобиля

269
3008-2_ru_Chap06_conduite_ed01-2016
Visiopark 2
В облицовке радиатора автомобиля
установлена камера переднего обзора, а
на крышке багажника, рядом с приводом
замка, расположена камера заднего вида.
С этих камер система передает на
сенсорный экран изображение ближайшей
к автомобилю окру жающей обстановки -
сзади ("задний обзор"), при вк люченной
передаче заднего хода, и спереди
("передний обзор"), если в коробке передач
вк лючена нейтральная передача или
передача переднего хода.
Задний обзор
Система активируется автоматически при
вк лючении передачи заднего хода.
Система отключается:
-
а
втоматически, при превышении
скорости 10 км/ч,
-

п
ри вык лючении передачи заднего
хода (при этом задний обзор сменяется
передним в течение 7 секунд),
-

п
ри нажатии на красный крестик в
верхнем левом углу сенсорного экрана. При установке прицепа или
устройства для перевозки
велосипедов на фаркопе, зона за
автомобилем, показанная сверху,
становится черной.
Обстановка возле автомобиля
передается только передней
камерой.
6
Вождение автомобиля

270
3008-2_ru_Chap06_conduite_ed01-2016

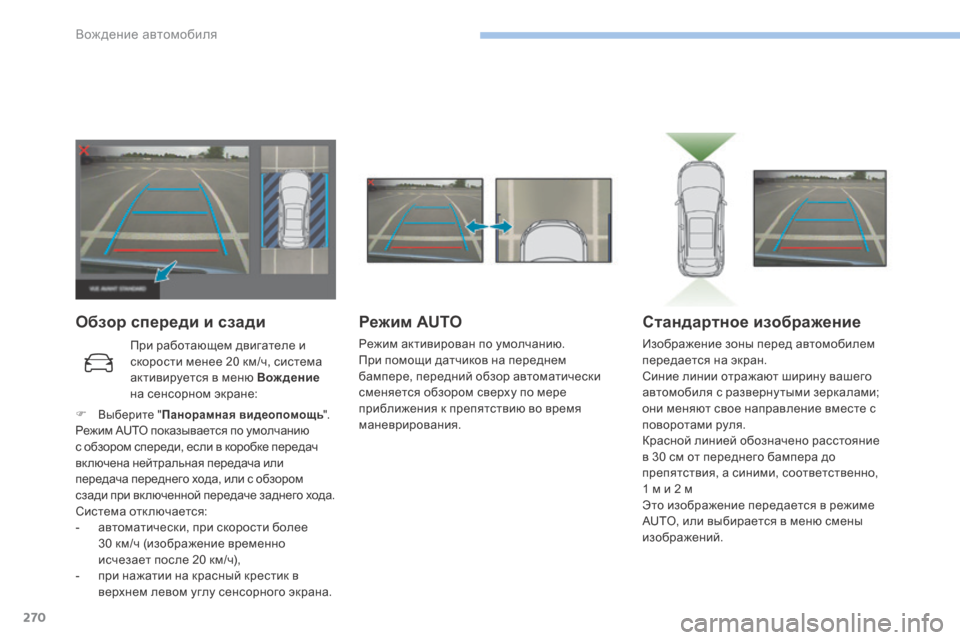

Обзор спереди и сзадиРежим AUTO
Режим активирован по умолчанию.
При помощи датчиков на переднем
бампере, передний обзор автоматически
сменяется обзором сверху по мере
приближения к препятствию во время
маневрирования.
Стандартное изображение
Изображение зоны перед автомобилем
передается на экран.
Синие линии отражают ширину вашего
автомобиля с разверну тыми зеркалами;
они меняют свое направление вместе с
поворотами руля.
Красной линией обозначено расстояние
в 30 см от переднего бампера до
препятствия, а синими, соответственно,
1
м и 2 м
Это изображение передается в режиме
AUTO, или выбирается в меню смены
изображений.
При работающем двигателе и
скорости менее 20 км/ч, система
активируется в меню Вождение

на сенсорном экране:
F

Выберите " Панорамная видеопомощь ".Режим AUTO показывается по умолчанию
с обзором спереди, если в коробке передач
вк лючена нейтральная передача или
передача переднего хода, или с обзором
сзади при вк люченной передаче заднего хода.
Система отключается:
-

а
втоматически, при скорости более
30
км/ч (изображение временно
исчезает после 20 км/ч),
-

п
ри нажатии на красный крестик в
верхнем левом углу сенсорного экрана.
Вождение автомобиля
