2017 Lexus IS200t Užívateľská príručka (in Slovak)

3134-5. Používanie podporných jazdných systémov
4
Jazda
IS200t_EE(OM53D77SK)

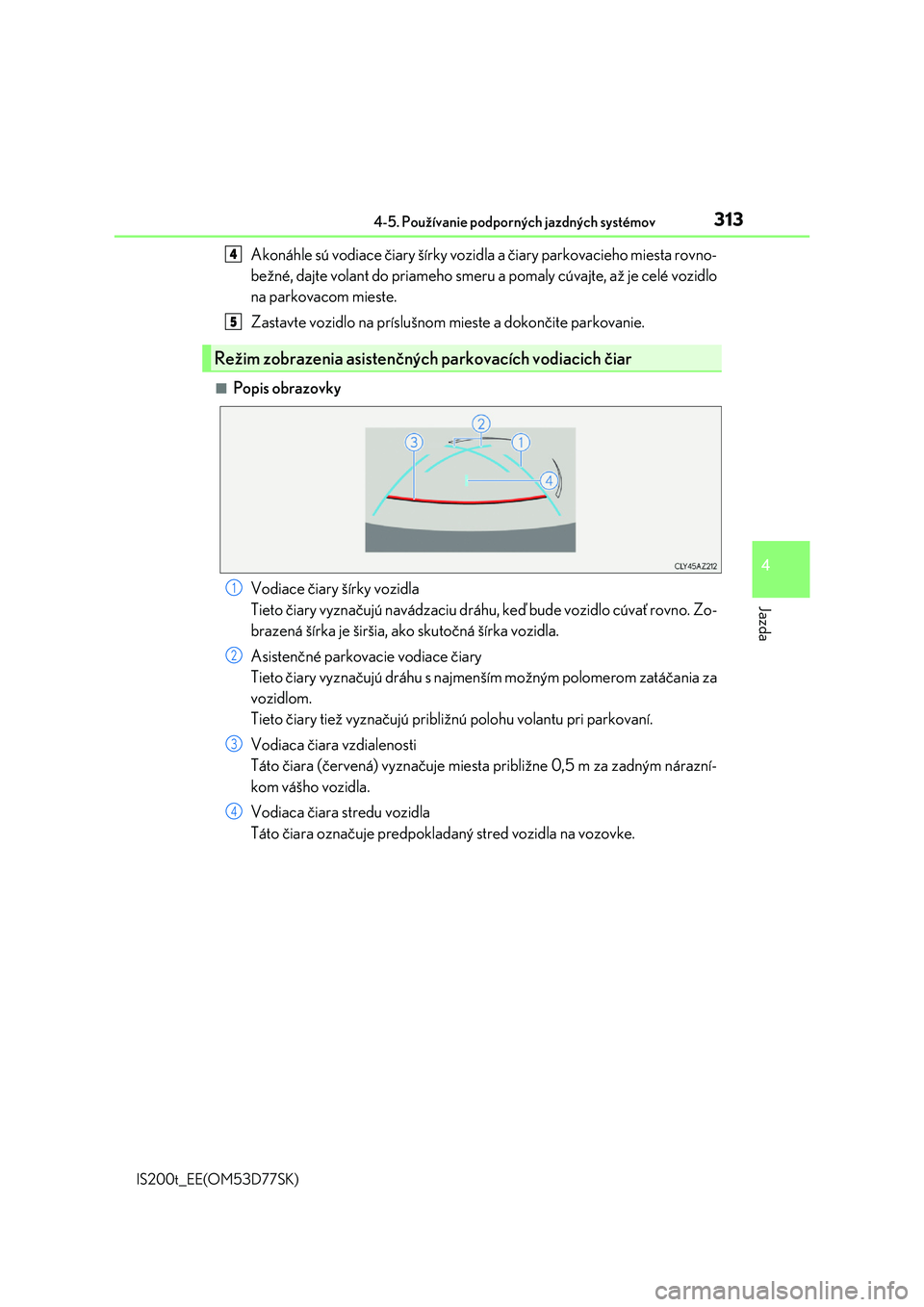

Akonáhle sú vodiace čiary šírky vozidla a čiary parkovacieho miesta rovno-
bežné, dajte volant do priameho smeru a pomaly cúvajte, až je celé vozidlo
na parkovacom mieste.
Zastavte vozidlo na príslušnom mieste a dokončite parkovanie.
■Popis obrazovky
Vodiace čiary šírky vozidla
Tieto čiary vyznačujú navádzaciu dráhu, keď bude vozidlo cúvať rovno. Zo-
brazená šírka je širšia, ako skutočná šírka vozidla.
Asistenčné parkovacie vodiace čiary
Tieto čiary vyznačujú dráhu s najmen ším možným polomerom zatáčania za
vozidlom.
Tieto čiary tiež vyznačujú približ nú polohu volantu pri parkovaní.
Vodiaca čiara vzdialenosti
Táto čiara (červená) vyznačuje miesta približne 0,5 m za zadným nárazní-
kom vášho vozidla.
Vodiaca čiara stredu vozidla
Táto čiara označuje predpoklad aný stred vozidla na vozovke.
Režim zobrazenia asistenčných parkovacích vodiacich čiar
4
5
1
2
3
4

3144-5. Používanie podporných jazdných systémov
IS200t_EE(OM53D77SK)
■Parkovanie
Keď parkujete na miesto, ktoré je na opačnej strane proti miestu popísanom
v dole uvedenom postupe, smer y otáčania volantu budú opačné.
Presuňte radiacu páku do R
Cúvajte, až sa asistenčná parko-
vacia vodiaca čiara dotkne okraja
ľavej deliacej čiary parkovacieho
miesta.
Asistenčná parkovacia vodiaca
čiara
Deliaca čiara parkovacieho
miesta
Otočte volant úplne dopr ava a pomaly cúvajte.
Akonáhle je vozidlo s parkovacím miestom rovnobežné, dajte volant do
priameho smeru a pomaly cúvajte, až je celé vozidlo na parkovacom mieste.
Zastavte vozidlo na príslušnom mieste a dokončite parkovanie.
1
2
1
2
3
4
5

3154-5. Používanie podporných jazdných systémov
4
Jazda
IS200t_EE(OM53D77SK)
■Oblasť znázornená na obrazovke
Parkovacia kamera zobrazuje po-
hľad od nárazníku v zadnej časti vo-
zidla.
Obraz na obrazovke parkovacej ka-
mery je možné upraviť. ( S. 367)
• Oblasť zobrazená na obrazovke sa môže líšiť podľa podmienok orientá-
cie vozidla.
• Objekty, ktoré sú v blízkosti obi- dvoch rohov nárazníku alebo pod
nárazníkom, nemôžu byť vidieť na
obrazovke. • Táto kamera používa špeciálny ob-
jektív. Vzdialenosť, ktorá sa objaví na
obrazovke, sa líši od skutočnej vzdia- lenosti.
• Predmety, ktoré sú umiestnené vyš-
šie ako kamera, nemusia byť zobra- zené na monitore.
Pokyny pre parkovaciu kameru
Rohy nárazníku

3164-5. Používanie podporných jazdných systémov
IS200t_EE(OM53D77SK)
■Parkovacia kamera
Kamera systému parkovacej kamery
je umiestnená nad evidenčným čís-
lom.
●Použitie kamery
Ak špina alebo cudzie látky (napr. kv apky vody, sneh, blato atď.) zostávajú
na kamere, kamera nemôže prenášať jasný obraz. V tom prípade polejte
kameru veľkým množstvom vody a utrite objektív kamery mäkkou a vlhkou
handrou.
■Rozdiely medzi zobrazenou a skutočnou vozovkou
Vodiace čiary vzdialenosti a vodiace čiary šírky vozidla nemusia byť v skutoč-
nosti rovnobežné s deliacimi čiarami parkovacieho miesta, aj keď sa zdajú byť
rovnobežné. Kontrolujte tento stav vizuálne.
Vzdialenosti medzi vodiacimi čiarami ší rky vozidla a ľavou a pravou deliacou
čiarou parkovacieho miesta nemusia byť rovnaké, aj keď sa zdajú byť rovnaké.
Kontrolujte tento stav vizuálne.
Vodiace čiary vzdialenosti poskytujú navádzacie vzdialenosti pre rovné po-
vrchy cesty. V ktorejkoľvek z nasleduj úcich situácií dôjde k medznej odchýlke
medzi vodiacimi čiarami na obrazovke a skutočnou vzdialenosťou/smerom na
vozovke.

3174-5. Používanie podporných jazdných systémov
4
Jazda
IS200t_EE(OM53D77SK)
●Keď svah za vozidlom prudko stúpa
Vodiace čiary vzdialenosti sa zda-
jú byť bližšie k vozidlu, ako je sku-
točná vzdialenosť. Z tohto
dôvodu sa predmety zdajú byť
ďalej, ako skutočne sú. Z rovna-
kého dôvodu dôjde k medznej
odchýlke medzi vodiacimi čiarami
a skutočnou vzdialenosťou/sme-
rom na vozovke.
●Keď svah za vozidlom prudko klesá
Vodiace čiary vzdialenosti sa zda-
jú byť ďalej od vozidla, ako je sku-
točná vzdialenosť. Z tohto
dôvodu sa predmety zdajú byť
bližšie, ako skutočne sú. Z rovna-
kého dôvodu dôjde k medznej
odchýlke medzi vodiacimi čiarami
a skutočnou vzdialenosťou/sme-
rom na vozovke.

3184-5. Používanie podporných jazdných systémov
IS200t_EE(OM53D77SK)
●Keď sa niektorá časť vozidla nakloní
Keď sa niektorá časť vozidla na-
kloní vplyvom počtu cestujúcich
alebo rozloženia nákladu, dôjde
k medznej odchýlke medzi vodia-
cimi čiarami na obrazovke a sku-
točnou vzdialenosťou/smerom na
vozovke.
■Keď sa priblížite k 3rozmerným objektom
Čiary predpokladanej dráhy sú cielené na predmety s rovným povrchom
(napr. vozovka). Použitím čiar predpokl adanej dráhy a vodiacich čiar vzdiale-
nosti nie je možné určiť polohu 3rozme rných objektov (ako sú vozidlá). Keď
sa približujete k 3rozmerném u objektu, ktorý presahuje von (napr. plošina ná-
kladného vozidla), dajte pozor na nasledujúce.
●Čiary predpokladanej dráhy
Vizuálne skontrolujte okolie a ob-
lasť za vozidlom. V prípade zo-
brazenom na obrázku sa zdá byť
nákladné vozidlo zvonka vodia-
cich čiar predpokladanej dráhy
a nevypadá to, že vozidlo narazí
do nákladného vozidla. Zadná
časť nákladného vozidla však
môže v skutočnosti presahovať
cez čiary predpokladanej dráhy.
V skutočnosti, ak budete cúvať
podľa čiar predpokladanej dráhy,
vozidlo môže do nákladného vo-
zidla naraziť.
Medzná odchýlka

3194-5. Používanie podporných jazdných systémov
4
Jazda
IS200t_EE(OM53D77SK)
●Vodiace čiary vzdialenosti
Vizuálne skontrolujte okolie a ob-
lasť za vozidlom. Na tejto obra-
zovke sa javí, že nákladné vozidlo
parkuje na mieste . Avšak
v skutočnosti, ak budete cúvať do
bodu , narazíte do nákladného
vozidla. Na obrazovke sa zdá, že
je najbližšie a je najďalej.
Avšak v skutočnosti je vzdialenosť
k a rovnaká a je ďalej
ako a .
2
1
13
132
13

3204-5. Používanie podporných jazdných systémov
IS200t_EE(OM53D77SK)
■Ak zaznamenáte nejaké príznaky
Ak zaznamenáte niektorý z nasledujúcich príznakov, pozrite sa na pravdepo-
dobnú príčinu a riešenie a overte to.
Ak nie je príznak vyriešený navrhovaným riešením, nechajte vozidlo skontro-
lovať ktorýmkoľvek autorizovaným predajcom alebo servisom Lexus, alebo
ktorýmkoľvek spoľahlivým servisom.
Čo by ste mali vedieť
Pravdepodobná príčinaRiešenie
Obraz je ťažko viditeľný
• Vozidlo je v tmavej oblasti
• Teplota v okolí objektívu je buď vysoká
alebo nízka
• Vonkajšia teplota je nízka
• Na objektíve sú kvapky vody
•Prší alebo je vlhko
• Nečistoty (blato atď.) zostávajú na ka-
mere
• Na kamere sú škrabance
• Slnko alebo svetlomety svietia priamo
do kamery
• Vozidlo je pod fluorescenčným svetlom,
sodíkovým svetlom, ortuťovým svetlom
atď.
Ak to nastane z týchto dôvodov, nezname-
ná to poruchu.
Cúvajte, popritom kontrolujte okolie vo-
zidla. (Akonáhle sa podmienky zlepšia, po-
užite opäť kameru.)
Obraz na obrazovke systému parkovacej
kamery je možné upraviť. (S. 367)
Obraz je rozmazaný
Špina alebo nečistoty (napr. kvapky vody,
sneh, blato atď.) zostávajú na kamere.Polejte kameru veľkým množstvom vody
a utrite objektív kamery mäkkou a vlhkou
handrou.
Obraz je vychýlený
Kamera alebo okolitá oblasť dostala silný
náraz.
Nechajte vozidlo skontrolovať ktorýmkoľ-
vek autorizovaným predajcom alebo ser-
visom Lexus, alebo ktorýmkoľvek
spoľahlivým servisom.
Vodiace čiary sú veľmi vychýlené
Poloha kamery je vychýlená.
Nechajte vozidlo skontrolovať ktorýmkoľ-
vek autorizovaným predajcom alebo ser-
visom Lexus, alebo ktorýmkoľvek
spoľahlivým servisom.
• Vozidlo je naklonené (ťažký náklad vo
vozidle, tlak pneumatík je nízky z dôvo-
du defektu, atď.)
• Vozidlo je používané na svahu.Ak to nastane z týchto dôvodov, nezname-
ná to poruchu.
Cúvajte, popritom kontrolujte okolie vo-
zidla.
