2017 Lexus GS F Betriebsanleitung (in German)

105
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
* 1
: Diese Leuchten leuchten auf, wenn der Motorschalter in de n Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors oder nach einigen Sekunden. Wenn eine Leuchte ni cht
aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorlie-
gen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
* 2
: Bei einigen Modellen
* 3
: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
* 4
: GS350/GS200t
* 5
:GS F
Die Kontrollleuchten informieren den Fa hrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte (  S. 267) Kontrollleuchte für die
Geschwindigkeitsregelung (
 S. 356, 369, 373)
Standlicht-Kontrollleuchte (  S. 274)
(Falls vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung ( S. 347, 360)
Fernlicht-Kontrollleuchte (  S. 274) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung (
 S. 347, 360, 373)
(Falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten ( S. 284)/
Kontrollleuchte für das
adaptive Fernlichtsystem (  S. 279)
(Falls vorhanden)
LDA-Kontrollleuchte ( S. 336)/
LKA-Kontrollleuchte (  S. 327)
* 3
Nebelscheinwerfer-
Kontrollleuchte ( S. 288) *
1
(Falls vorhanden)
Lexus-Einparkhilfesensor-
Kontrollleuchte
Nebelschlussleuchten-
Kontrollleuchte ( S. 288) *
2, 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte (
 S. 275)
* 5, 11
(Falls vorhanden)
Schaltanzeige (
S. 263) *
2, 4
Schlupf-Kontrollleuchte ( S. 395)

1062. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
●Fahrmodus-Kontrollleuchten
GS350/GS200t (außer F SPORT-Modelle) *
2
Kontrollleuchte VSC OFF ( S. 397) *
2, 3
Kontrollleuchte für
aktivierte Brake-Hold-
Funktion ( S. 271)
* 2, 5
“TRC OFF”-Kontrollleuchte ( S. 396) *
2, 9
“PASSENGER
AIR BAG”-
Kontrollleuchte (
 S. 62)
* 2, 6
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) (
S. 313) *
10Kontrollleuchte für niedrige
Außentemperatur (
 S. 111, 116)
* 7, 8
(Falls vorhanden)
Außenspiegel-Anzeigen für
den Spurwechsel-
Assistenten (BSM) (
 S. 382) *
2Kontrollleuchte für
umweltfreundliche
Fahrweise (
S. 109)
(Falls vorhanden)
Kontrollleuchte für den
Spurwechsel-Assistenten
(BSM) ( S. 382) Kontrollleuchte für die
Feststellbremse (
S. 268)
* 2, 3 Kontrollleuchte für
Standby der
Brake-Hold-Funktion (
 S. 271)
Eco-Fahrmodus-
Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT S”-
Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT S+”-Kontrollleuchte ( S. 377)
(Falls vorhanden)
“Customize”-Kontrollleuchte ( S. 377) SNOW-Modus-
Kontrollleuchte (
S. 258)

107
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
GS350/GS200t (F SPORT-Modelle)
GS F
● Kontrollleuchten für die Steuerungsmodi des Differenzials mit Torque-Vecto-
ring-Funktion (TVD) (GS F) Eco-Fahrmodus-
Kontrollleuchte (
S. 377) “SPORT S”-Kontrollleuchte (
 S. 377)
“SPORT S+”-Kontrollleuchte (  S. 377) “CUSTOMIZE”-
Kontrollleuchte (
S. 377)
SNOW-Modus-
Kontrollleuchte ( S. 258)
“NORMAL”-Kontrollleuchte ( S. 380) Eco-Fahrmodus-
Kontrollleuchte (
S. 380)
“SPORT S”-Kontrollleuchte (  S. 380) “SPORT S+”-Kontrollleuchte (
 S. 380)
“CUSTOMIZE”-Kontroll-
leuchte ( S. 380) SNOW-Modus-
Kontrollleuchte (
S. 258)
“EXPERT”-Kontrollleuchte ( S. 397)
(Falls vorhanden)
“STANDARD”-
Kontrollleuchte ( S. 392)
(Falls vorhanden)
“SLALOM”-Kontrollleuchte ( S. 392)
(Falls vorhanden)
“TRACK”-Kontrollleuchte ( S. 392)

1082. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
*1
: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
* 2
: Diese Leuchten leuchten auf, wenn der Motorschalter in de n Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors oder nach einigen Sekunden. Wenn eine Leuchte ni cht
aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorlie-
gen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
* 3
: GS350/GS200t
* 4
: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
* 5
:GS F
* 6
: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
* 7
: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in den fol-
genden Situationen durch Aufleuchten den Betrieb des Systems an:

109
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

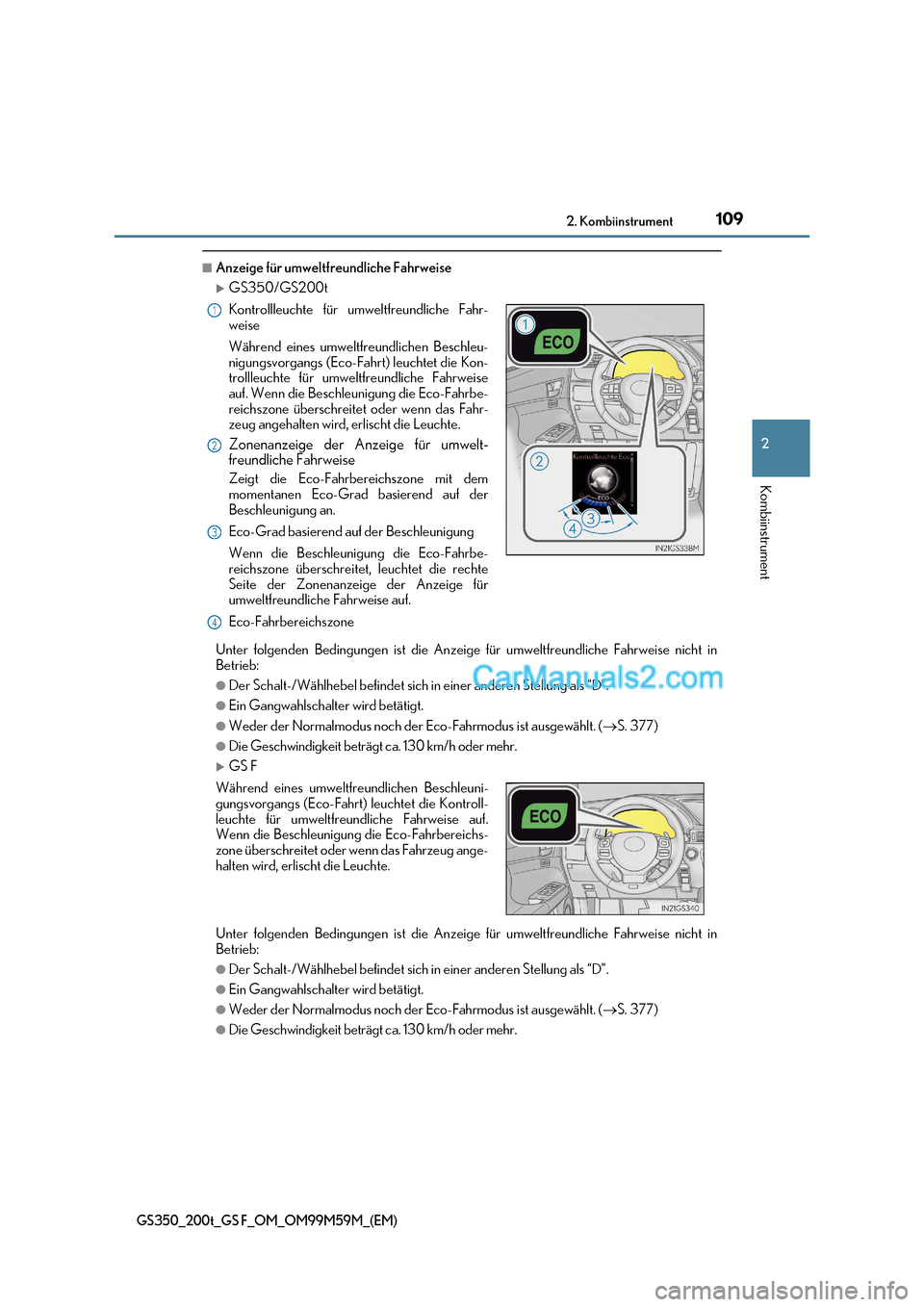

■Anzeige für umweltfreundliche Fahrweise
GS350/GS200t
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
GS F
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen Beschleu-
nigungsvorgangs (Eco-Fahrt) leuchtet die Kon-
trollleuchte für umweltfreundliche Fahrweise
auf. Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Zonenanzeige der Anzeige für umwelt-
freundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem
momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet, leuchtet die rechte
Seite der Zonenanzeige der Anzeige für
umweltfreundliche Fahrweise auf.
Eco-Fahrbereichszone
Während eines umweltfreundlichen Beschleuni-
gungsvorgangs (Eco-Fahrt) leuchtet die Kontroll-
leuchte für umweltfreundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbereichs-
zone überschreitet oder wenn das Fahrzeug ange-
halten wird, erlischt die Leuchte.
1
2
3
4

1102. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

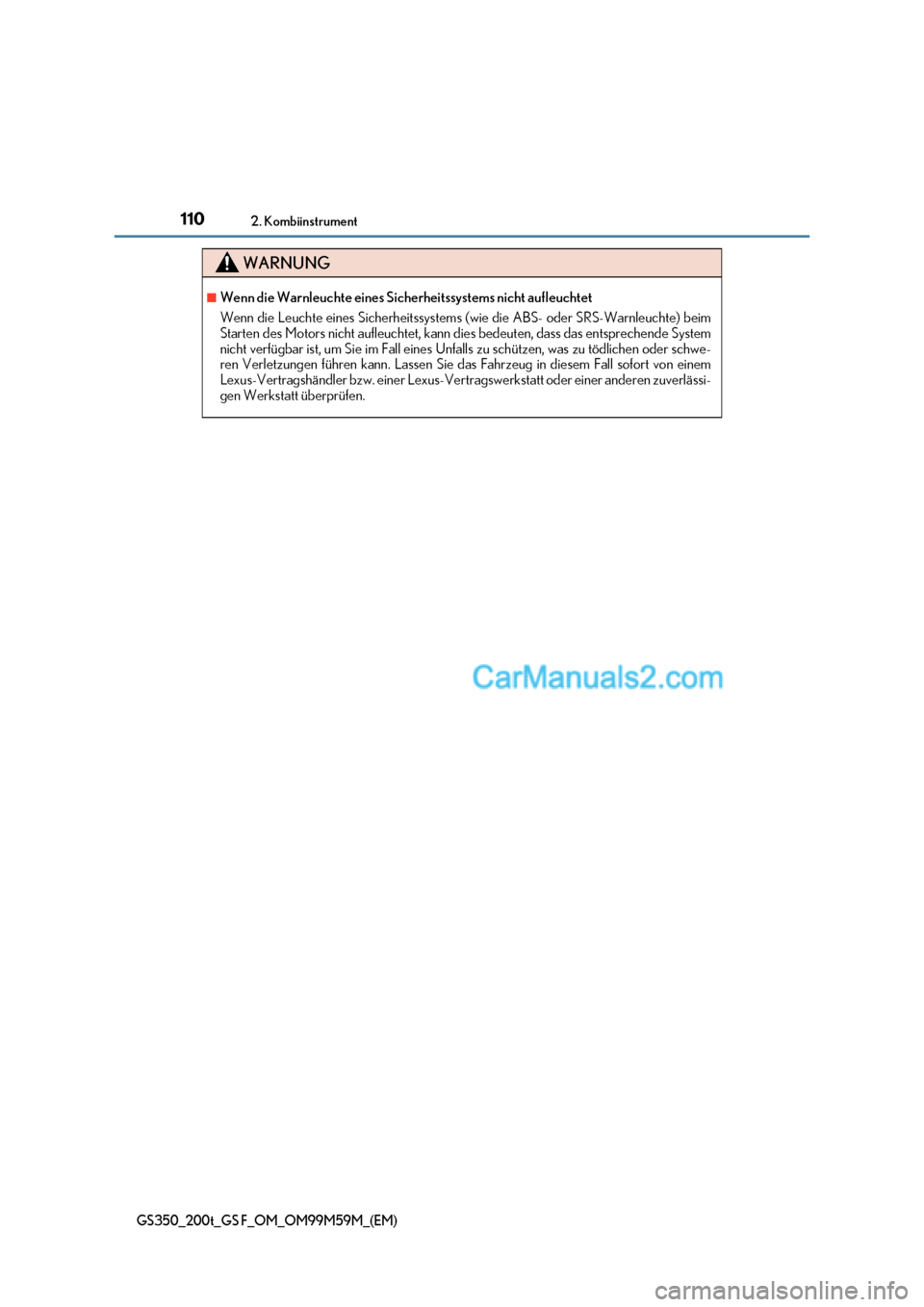

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warnleuchte) beim
Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das entsprec hende System
nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder schwe-
ren Verletzungen führen kann. Lassen Sie da s Fahrzeug in diesem Fall sofort von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen.

111
2
2. Kombiinstrument
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

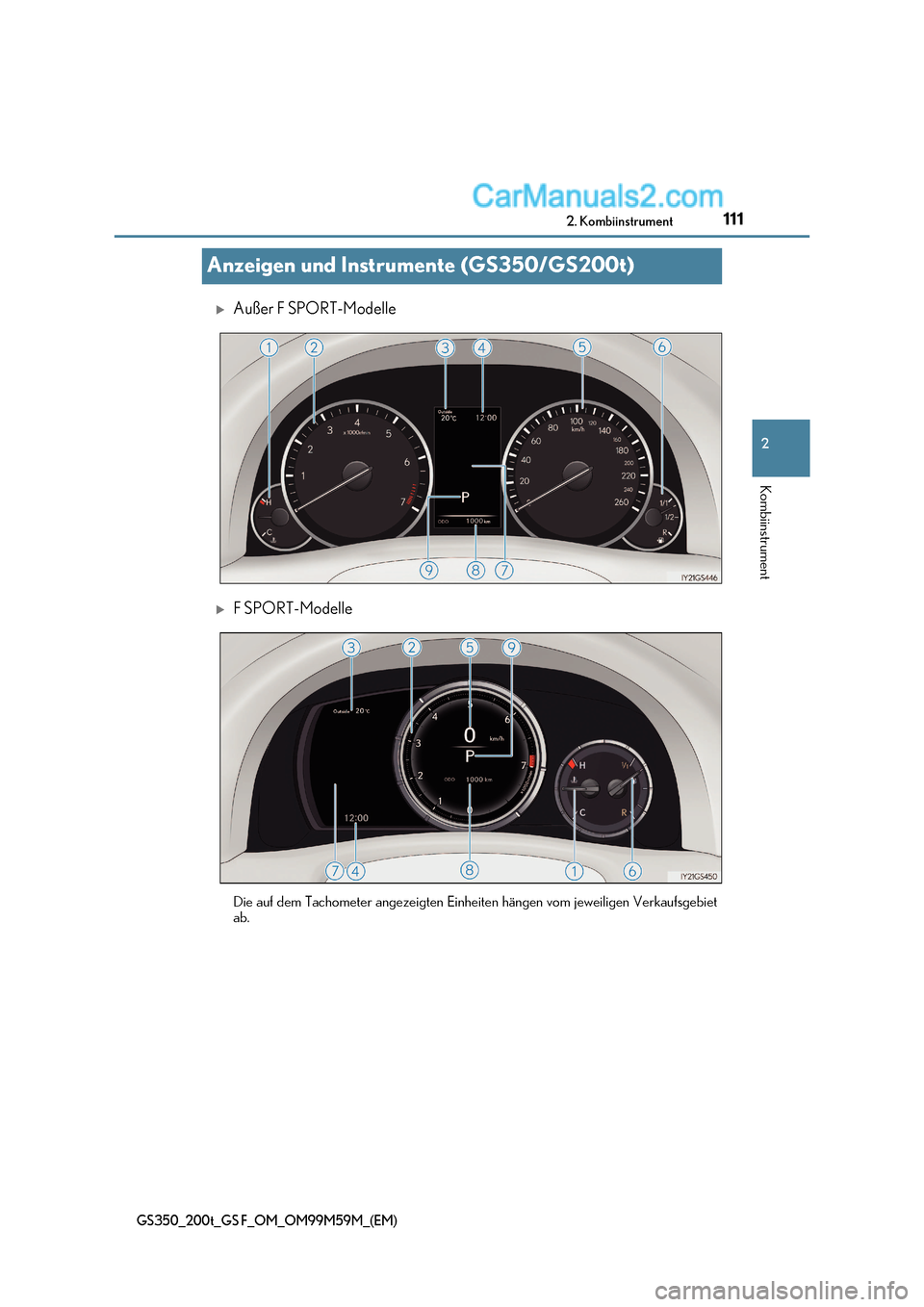

Anzeigen und Instrumente (GS350/GS200t)
Außer F SPORT-Modelle
F SPORT-Modelle
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.

1122. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

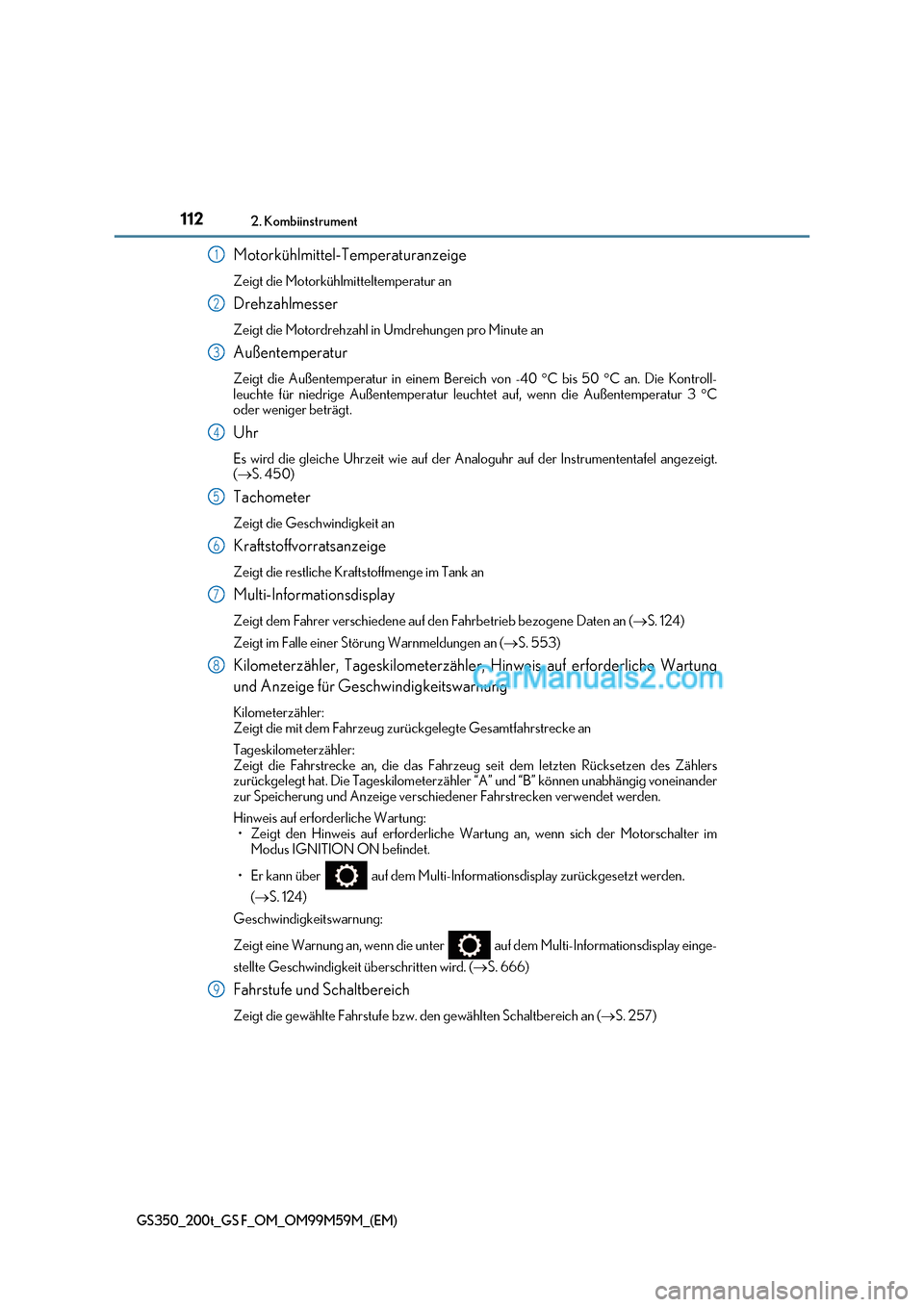

Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 C bis 50 C an. Die Kontroll-
leuchte für niedrige Außentemperatur leuc htet auf, wenn die Außentemperatur 3 C
oder weniger beträgt.
Uhr
Es wird die gleiche Uhrzeit wie auf der Analoguhr auf der Instrumententafel angezeigt. (  S. 450)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf de n Fahrbetrieb bezogene Daten an (S. 124)
Zeigt im Falle einer Störung Warnmeldungen an ( S. 553)
Kilometerzähler, Tageskilometerzähler, Hinweis auf erforderliche Wartung
und Anzeige für Geschwindigkeitswarnung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander
zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Hinweis auf erforderliche Wartung:
