2017 Lexus GS F Betriebsanleitung (in German)

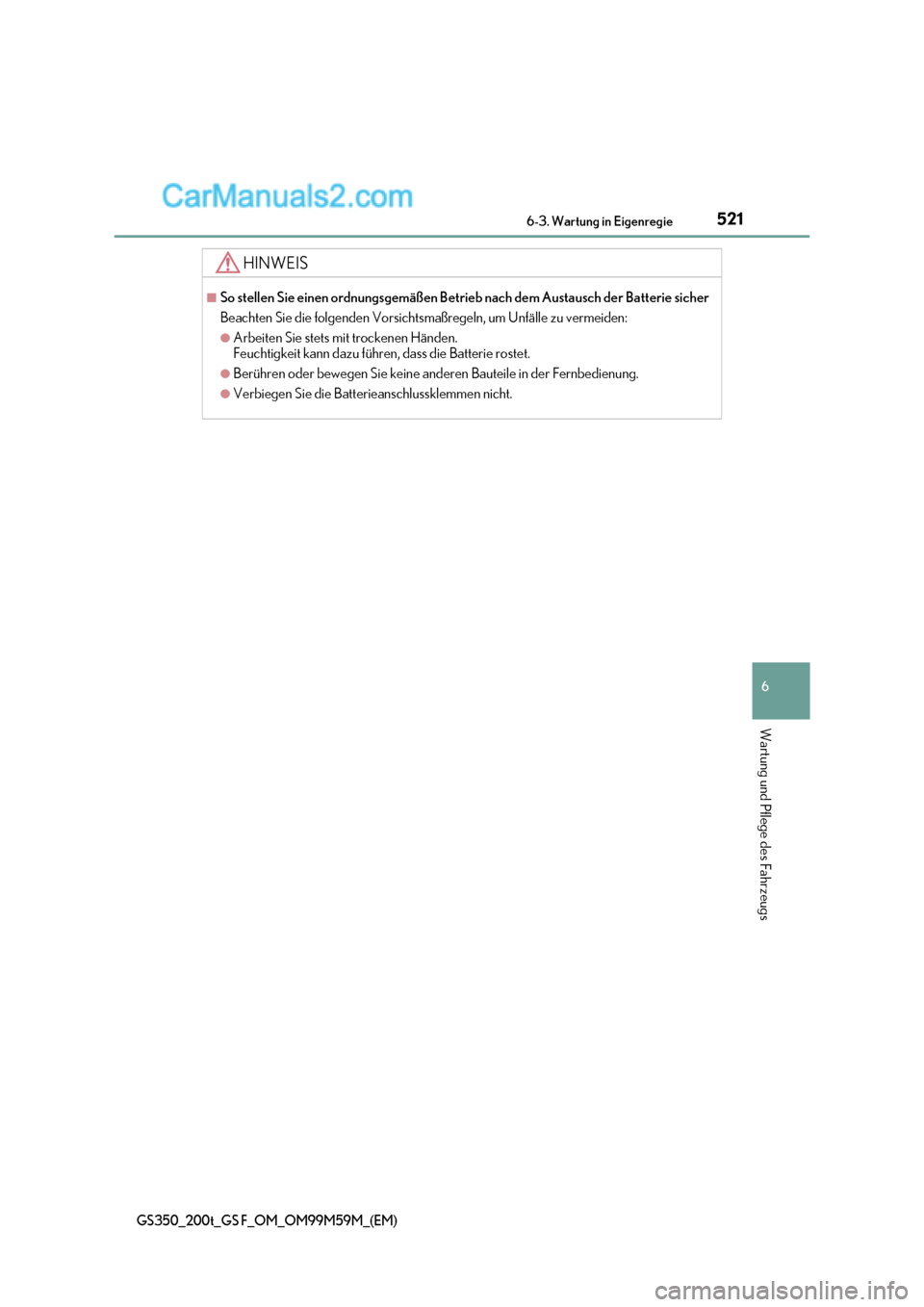

521
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsm aßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieanschlussklemmen nicht.

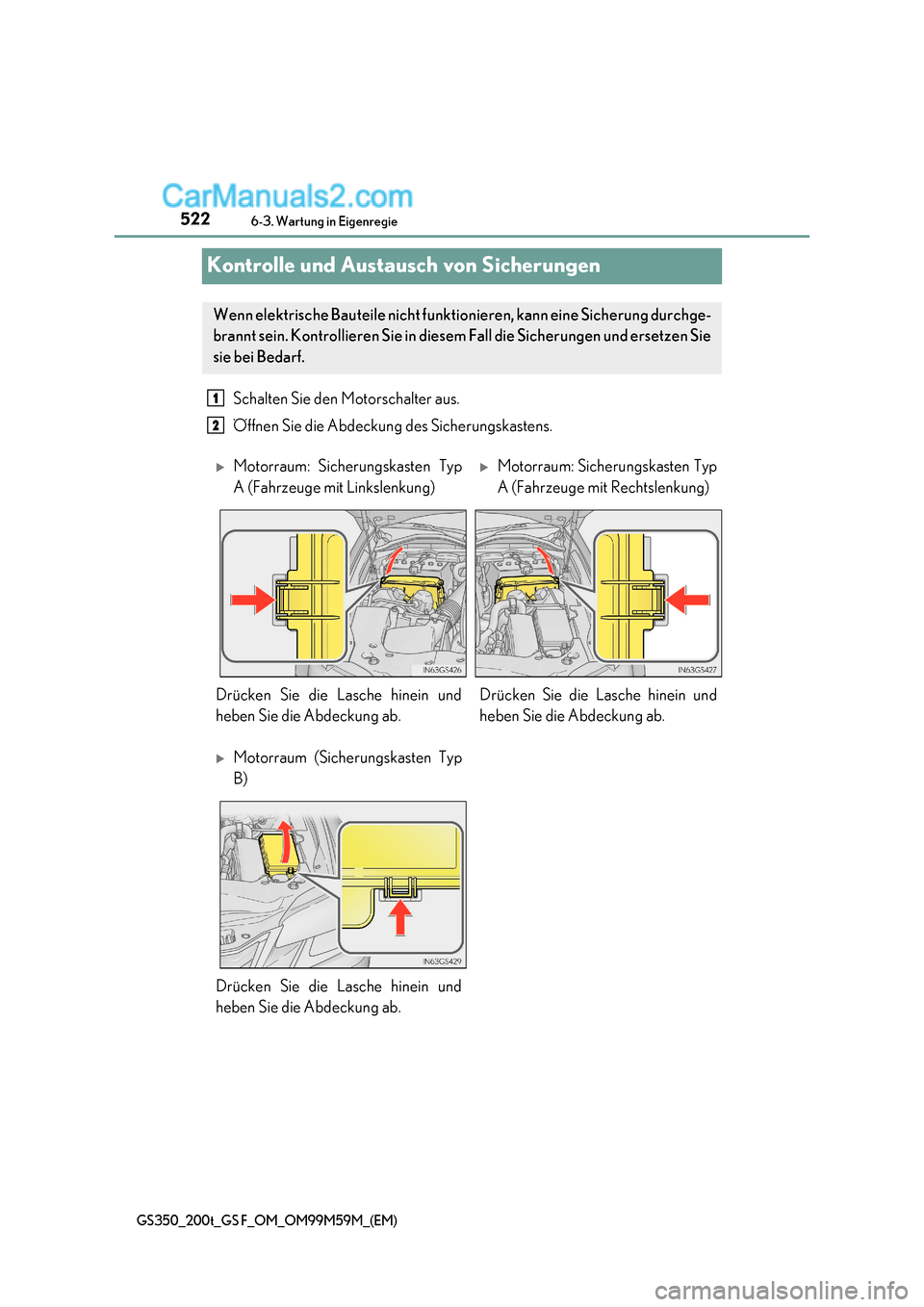

5226-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)
Kontrolle und Austausch von Sicherungen
Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Linkslenkung)Motorraum: Sicherungskasten Typ
A (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab. Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Motorraum (Sicherungskasten Typ B)
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
1
2

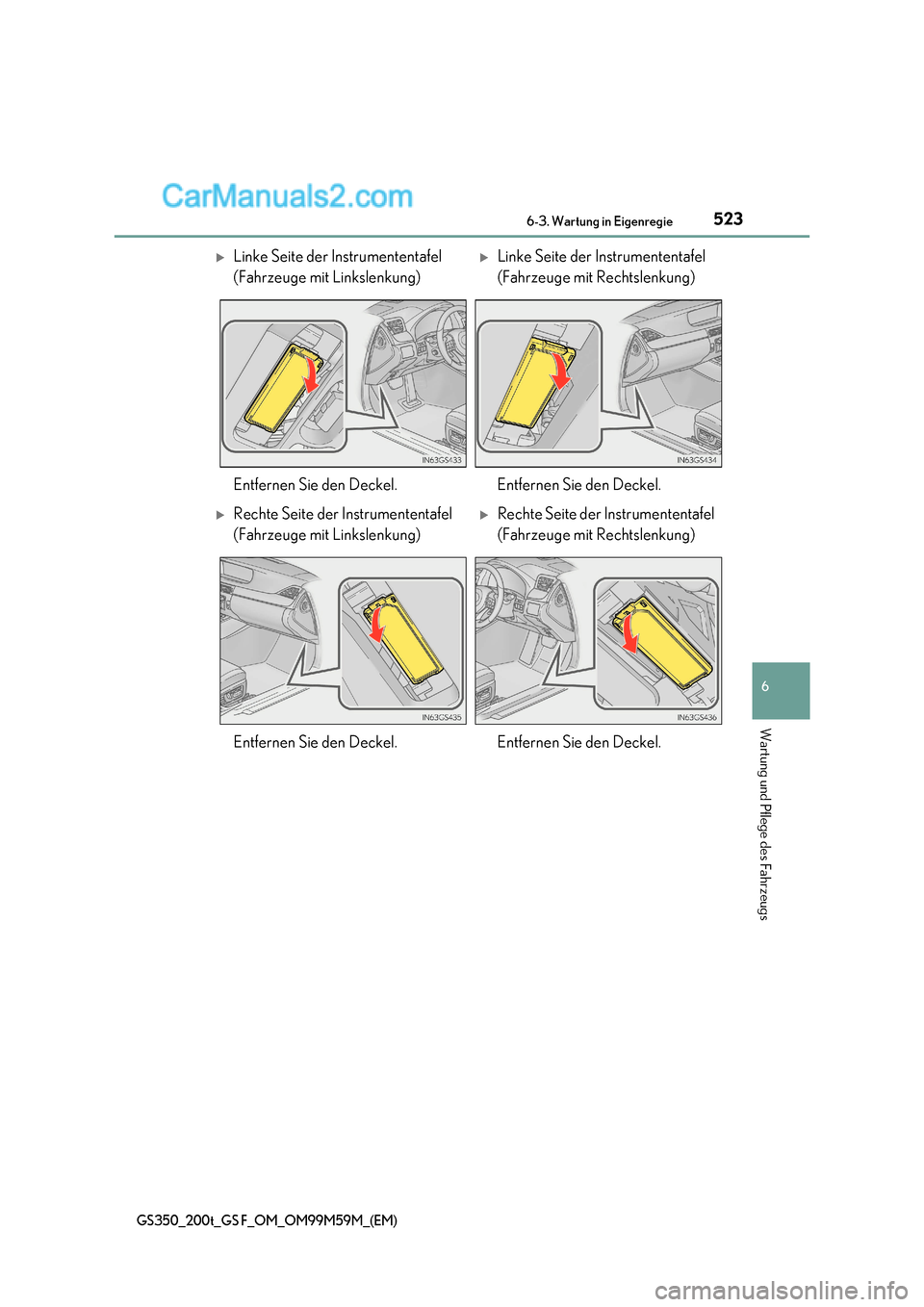

523
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)
Linke Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Linke Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)Rechte Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.

5246-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)
Kofferraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit dem
Abzieher.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
3

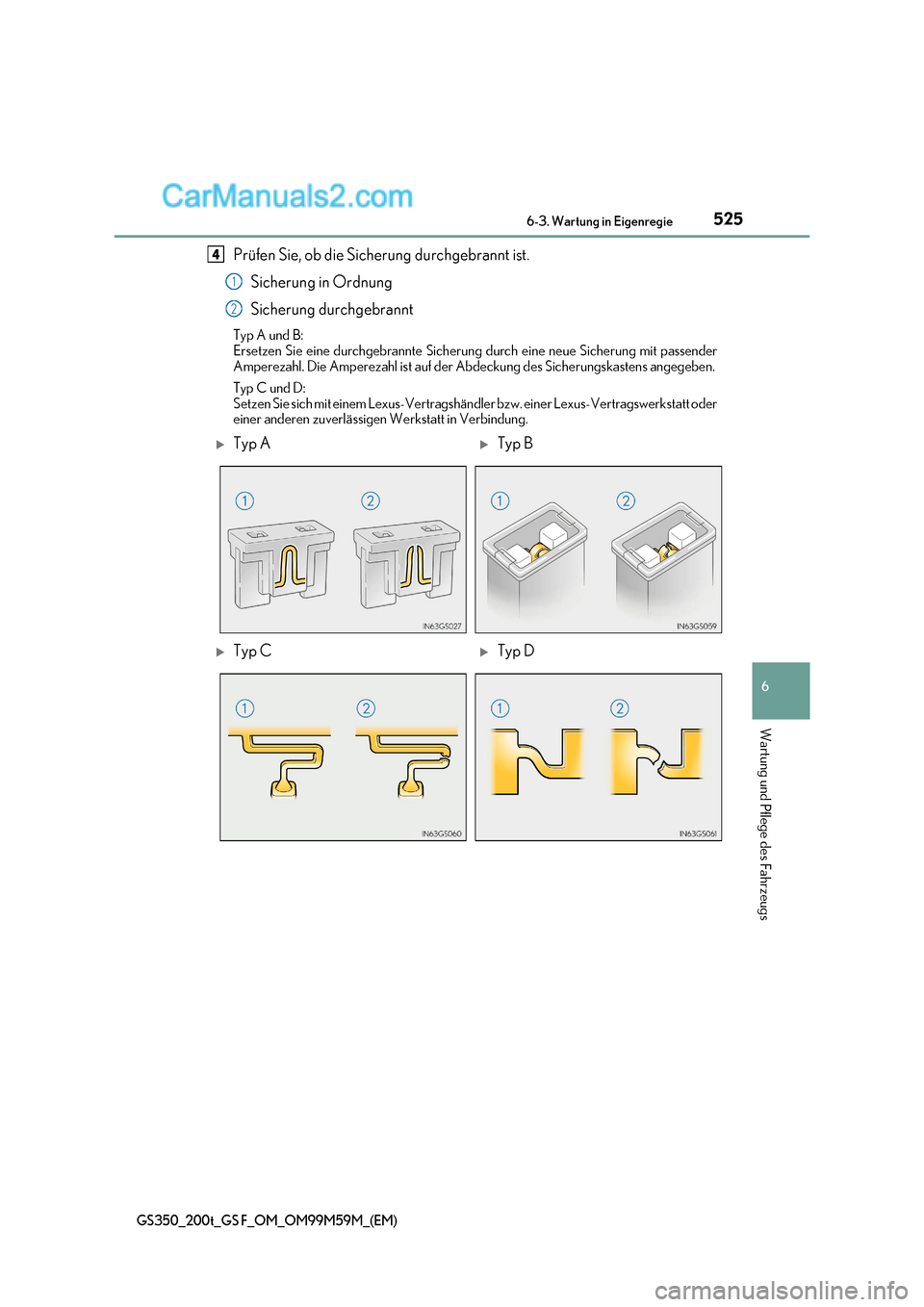

525
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherun g durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D:
Setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.4
1
2
Typ ATyp B
Typ CTyp D

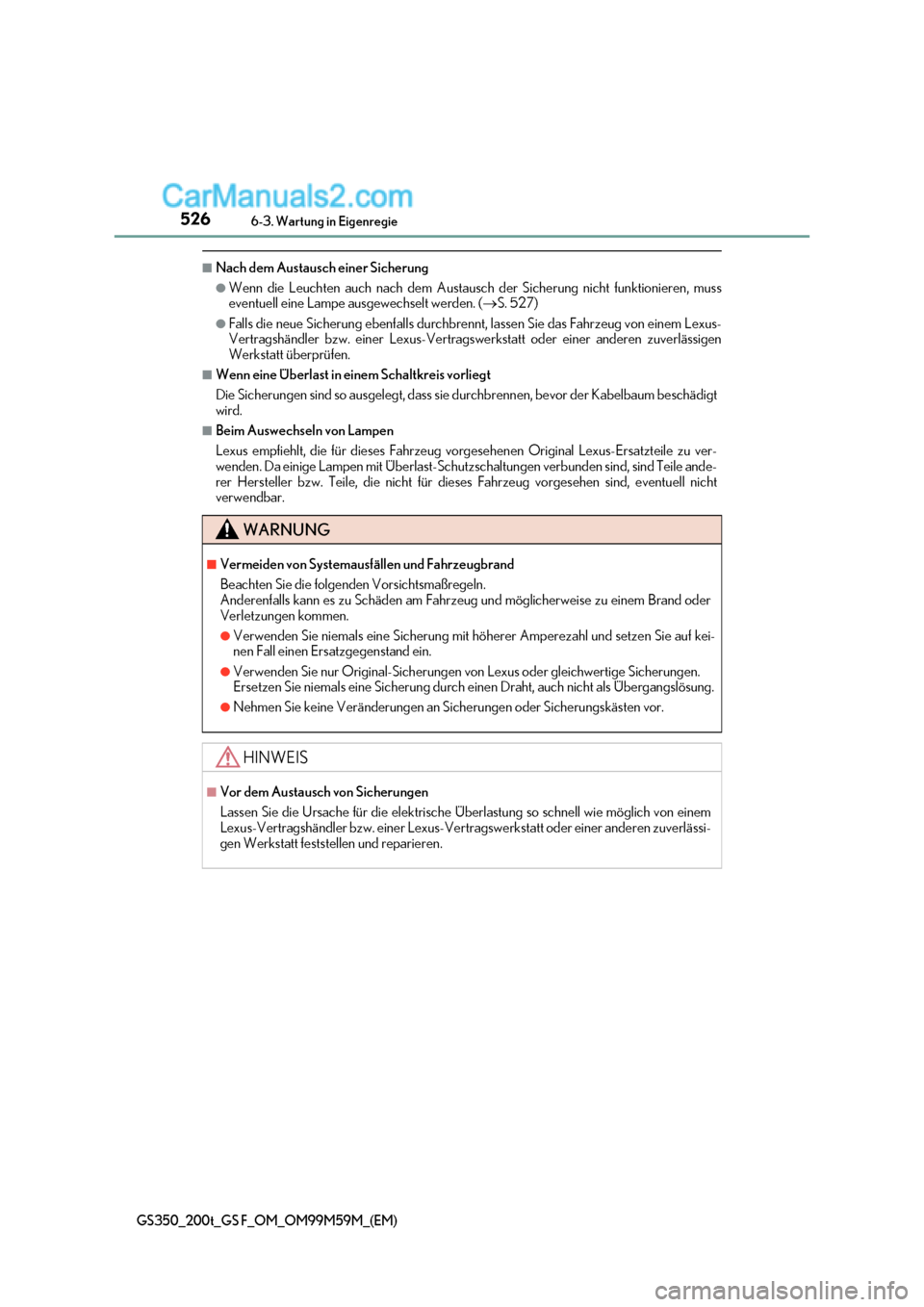

5266-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)
■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausc h der Sicherung nicht funktionieren, muss
eventuell eine Lampe ausgewechselt werden. ( S. 527)
●Falls die neue Sicherung ebenfalls durchbrenn t, lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Lampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original Lexus-Ersatzteile zu ver-
wenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile ande-
rer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sich erungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt feststellen und reparieren.

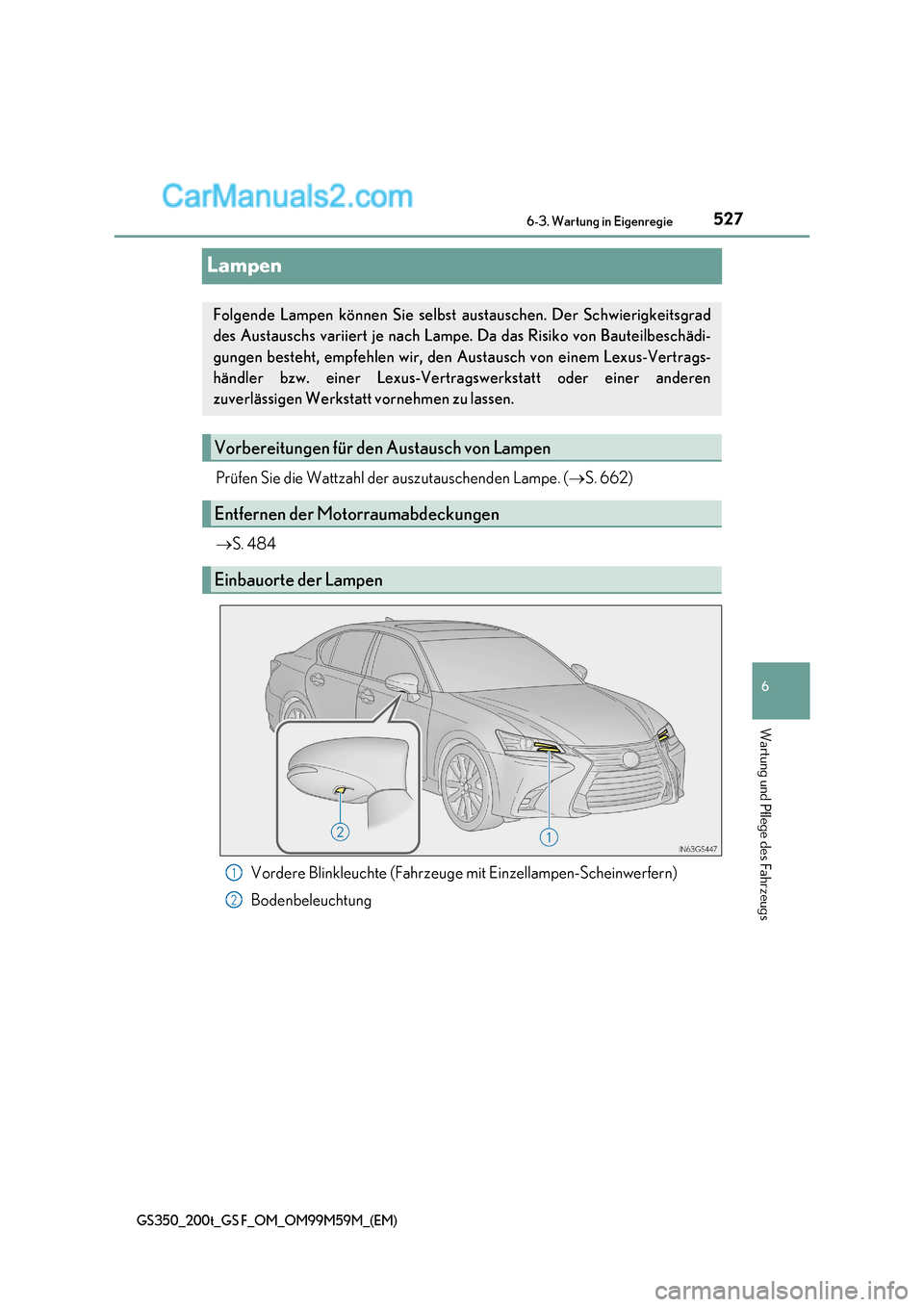

527
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS350_200t_GS F_OM_OM99M59M_(EM)
Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 662)
 S. 484
Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Bodenbeleuchtung
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeitsgrad
des Austauschs variiert je nach Lampe. Da das Risiko von Bauteilbeschädi-
gungen besteht, empfehlen wir, den Austausch von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für de n Austausch von Lampen
Entfernen der Motorraumabdeckungen
Einbauorte der Lampen
1
2

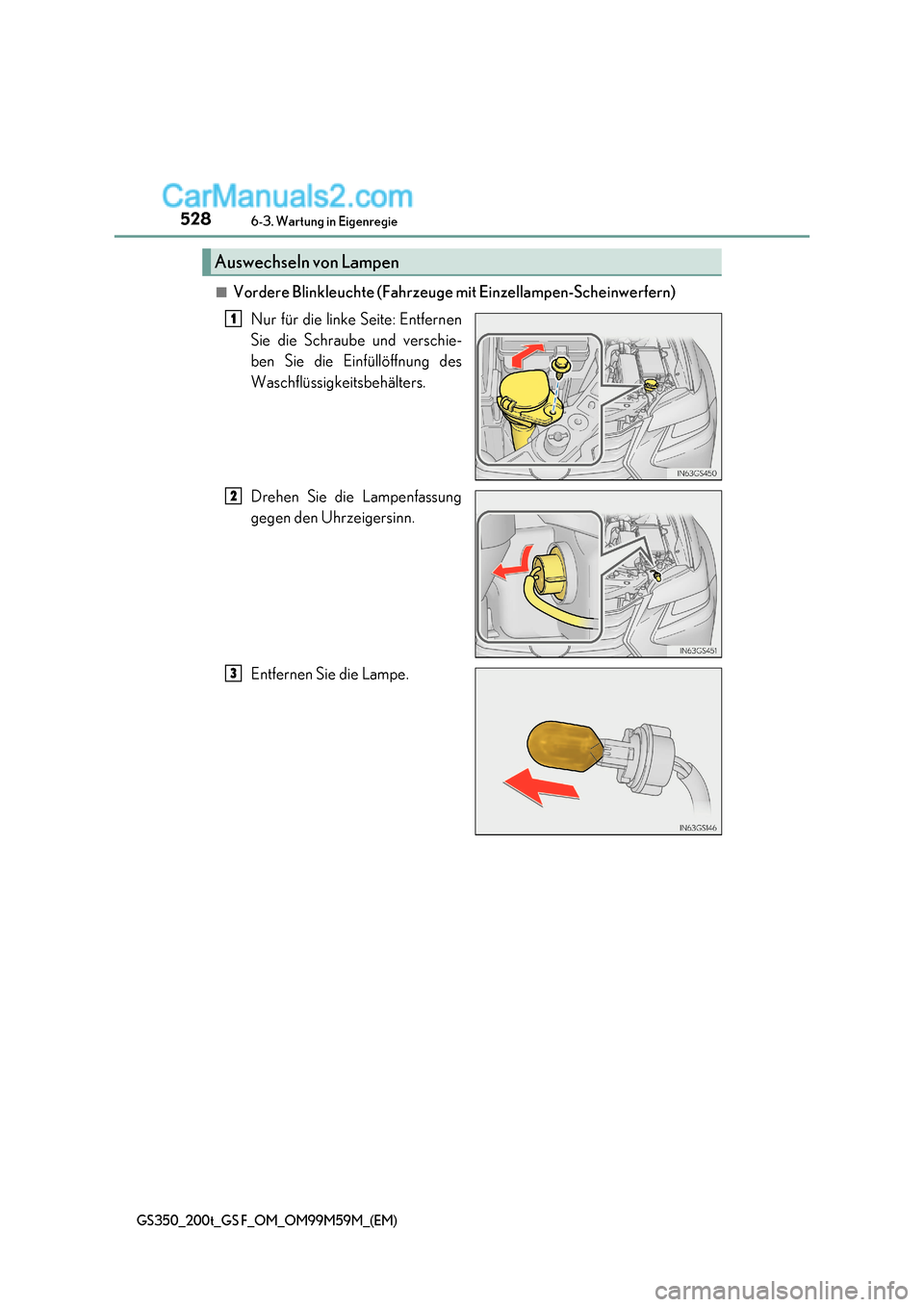

5286-3. Wartung in Eigenregie
GS350_200t_GS F_OM_OM99M59M_(EM)
■Vordere Blinkleuchte (Fahrzeuge mit Einzellampen-Scheinwerfern)
Nur für die linke Seite: Entfernen
Sie die Schraube und verschie-
ben Sie die Einfüllöffnung des
Waschflüssigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Auswechseln von Lampen
1
2
3
