2017 Lexus GS F Betriebsanleitung (in German)

121
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Die Helligkeit der Instrumentenbeleuchtung kann eingestellt werden.
Dunkler
Heller
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich im Modus IGNITION ON.
■Begrüßungsbeleuchtung des analogen Tachometers
●Wenn die Fahrertür geöffnet wird, le uchtet der analoge Tachometer auf.
Nachdem die Fahrertür geschlossen wurde, le uchtet der analoge Tachometer 3-mal auf
und erlischt wieder (er pulsiert).
●In den folgenden Situationen pulsiert der analog e Tachometer nicht, selbst wenn die Fahrer-
tür geöffnet und geschlossen wird:

1222. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Anpassung der Instrumentenbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schlussleuch-
ten individuell angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Ein-
schalten der Schlussleuchten die Helligkeit der Instrumentenbeleuchtung jedoch nicht
geändert.
■Dimmen der Beleuchtung des analogen Tachometers
Die Beleuchtung des analogen Tachometers wird gedimmt, wenn das Umgebungslicht hell ist
(wie am Tag) und die Anzeige des “SPORT S”- oder “SPORT S+”-Modus gewählt ist.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Auße ntemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.

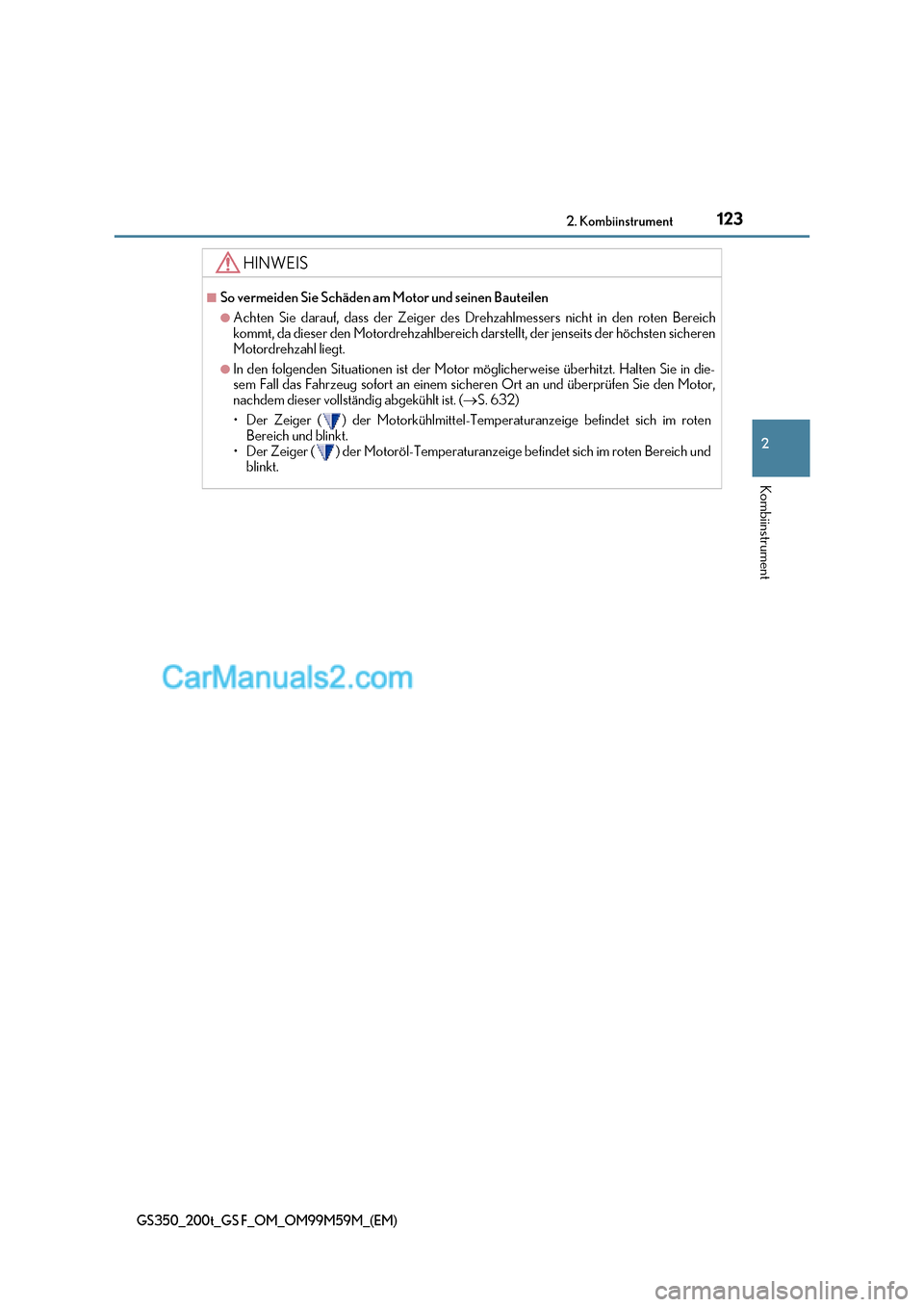

123
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass der Zeiger des Drehzahlmessers nicht in den roten Bereich
kommt, da dieser den Motordrehzahlbereich darstellt, der jenseits der höchsten sicheren
Motordrehzahl liegt.
●In den folgenden Situationen ist der Motor möglicherweise überhitzt. Halten Sie in die-
sem Fall das Fahrzeug sofort an einem sicheren Ort an und überprüfen Sie den Motor,
nachdem dieser vollständig abgekühlt ist. ( S. 632)

1242. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Multi-Informationsdisplay (GS350/GS200t)
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an. ● Menüsymbole
Wenn ein Symbol gewählt wird, werden folgende Daten angezeigt. ( S. 125)
Je nach Situation werden bestimmte Daten automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( S. 126)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folgen den Daten des Navigationssystems anzu-
zeigen.

125
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Informationen der Fahrerassistenzsysteme
Wählen Sie dieses Symbol, um Informationen der Geschwindigkeitsregelung bzw.
der dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich/LKA (Spurhalte-Assistent) (falls vorhanden)
anzuzeigen, wenn das System in Verwendung ist. ( S. 322, 347, 373)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warn meldungen und erforderliche Maßnahmen
bei Funktionsstörungen anzuzeigen. ( S. 553)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. ( S. 666)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient. : Menü umschalten
: Anzeigeelement wech-seln, den Bildschirm auf/ab
scrollen und den Cursor
auf/ab bewegen
Drücken: Eingabe/Bestätigung
Gedrückt halten: Rücksetzen
Zum vorherigen Bildschirm zurückkehren
Drücken: Der Bildschirm, der für gespeichert wurde, wird angezeigt
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der aktuell angezeigte Bildschirm wird für gespeichert (  S. 666)
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bildschirm zu
speichern. Wenn der gewählte Bildschirm nicht gespeichert werden kann, zeigt eine Mel-
dung an, dass der Speichervorgang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

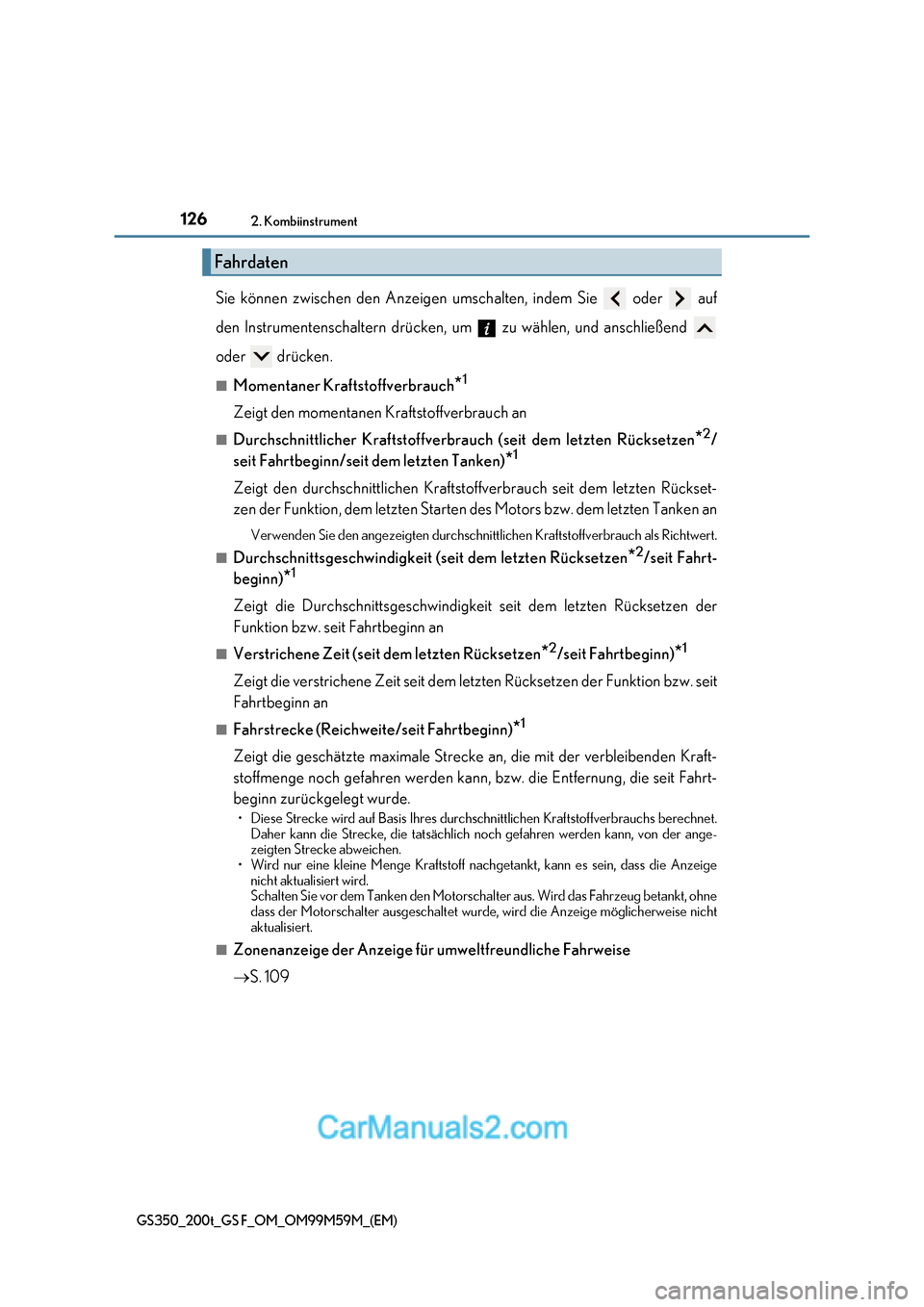

1262. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend
oder drücken.
■Momentaner Kraftstoffverbrauch *1
Zeigt den momentanen Kraftstoffverbrauch an
■Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen *2
/
seit Fahrtbeginn/seit dem letzten Tanken) *1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Motors bzw. dem letzten Tanken an Verwenden Sie den angezeigten durchschnitt lichen Kraftstoffverbrauch als Richtwert.
■Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen *2
/seit Fahrt-
beginn) *1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. seit Fahrtbeginn an
■Verstrichene Zeit (seit dem letzten Rücksetzen *2
/seit Fahrtbeginn) *1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw. seit
Fahrtbeginn an
■Fahrstrecke (Reichweite/seit Fahrtbeginn) *1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann, bzw. die Entfernung, die seit Fahrt-
beginn zurückgelegt wurde.

127
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■Ladedruckmesser/Öltemperaturan zeige/Öldruckanzeige (GS200t)
Der Ladedruck, die Motoröltempe-
ratur und der Öldruck können
angezeigt werden. Ladedruckmesser
Wenn der Ladedruck 100 kPa oder
mehr erreicht, wechselt die Farbe zu
orange.
Öltemperaturanzeige
Wenn die Motoröltemperatur 140 C oder mehr erreicht, blinkt die Anzeige.
Öldruckanzeige
Wenn der Öldruck abfällt, ertönt der Wa rnsummer und eine Warnmeldung erscheint.
(  S. 567)
Je nach Straßenzustand, Temperatur, Geschwindigkeit und anderen Faktoren weichen die
tatsächlichen Fahrzeugbedingungen möglicherw eise von den angezeigten Informationen
ab.
Verwenden Sie diese Informationen als Richtwerte.
1
2
3

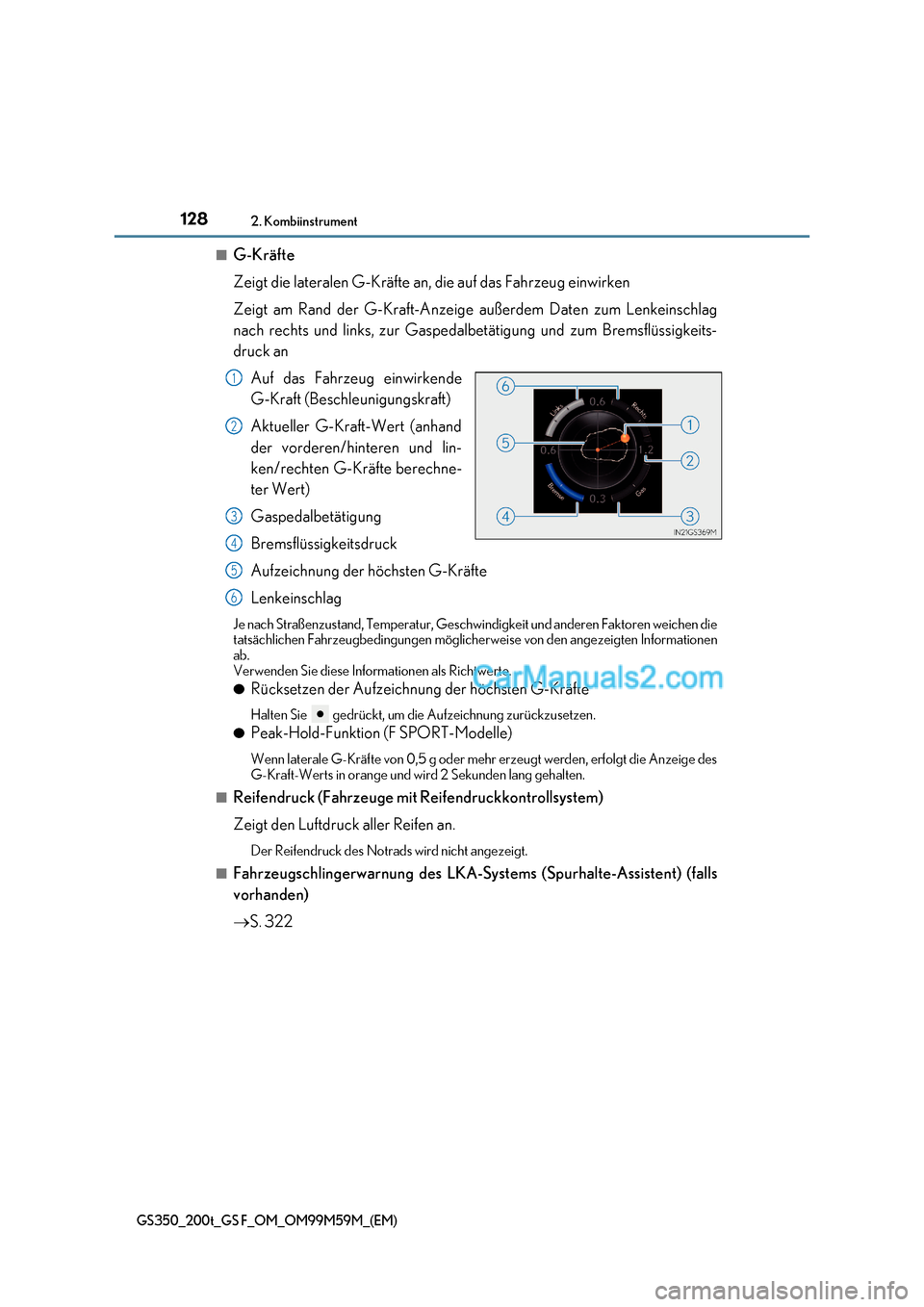

1282. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
■G-Kräfte
Zeigt die lateralen G-Kräfte an, die auf das Fahrzeug einwirken
Zeigt am Rand der G-Kraft-Anzeige außerdem Daten zum Lenkeinschlag
nach rechts und links, zur Gaspedal betätigung und zum Bremsflüssigkeits-
druck an
Auf das Fahrzeug einwirkende
G-Kraft (Beschleunigungskraft)
Aktueller G-Kraft-Wert (anhand
der vorderen/hinteren und lin-
ken/rechten G-Kräfte berechne-
ter Wert)
Gaspedalbetätigung
Bremsflüssigkeitsdruck
Aufzeichnung der höchsten G-Kräfte
Lenkeinschlag
Je nach Straßenzustand, Temperatur, Geschwindigkeit und anderen Faktoren weichen die
tatsächlichen Fahrzeugbedingungen möglicherw eise von den angezeigten Informationen
ab.
Verwenden Sie diese Informationen als Richtwerte. ● Rücksetzen der Aufzeichnung der höchsten G-Kräfte
Halten Sie gedrückt, um die Aufzeichnung zurückzusetzen.
● Peak-Hold-Funktion (F SPORT-Modelle)
Wenn laterale G-Kräfte von 0,5 g oder mehr erzeugt werden, erfolgt die Anzeige des
G-Kraft-Werts in orange und wird 2 Sekunden lang gehalten.
■Reifendruck (Fahrzeuge mit Reifendruckkontrollsystem)
Zeigt den Luftdruck aller Reifen an.
Der Reifendruck des Notrads wird nicht angezeigt.
■Fahrzeugschlingerwarnung des LKA-Sy stems (Spurhalte-Assistent) (falls
vorhanden)  S. 322
1
2
3
4
5
6
