2017 Lexus GS F Betriebsanleitung (in German)

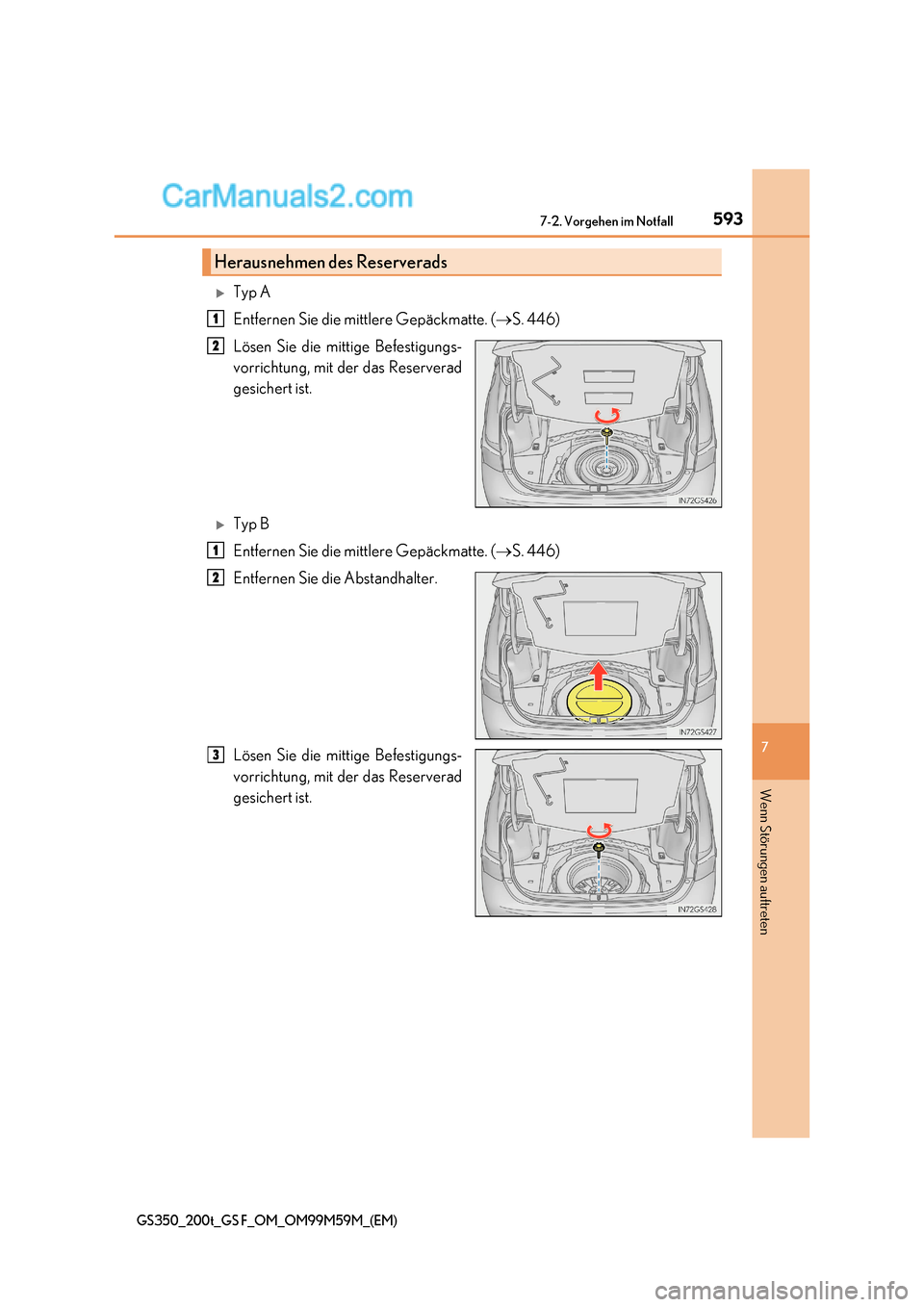

593
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)
Typ A
Entfernen Sie die mittlere Gepäckmatte. ( S. 446)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
Typ B
Entfernen Sie die mittlere Gepäckmatte. ( S. 446)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
Herausnehmen des Reserverads
1
2
1
2
3

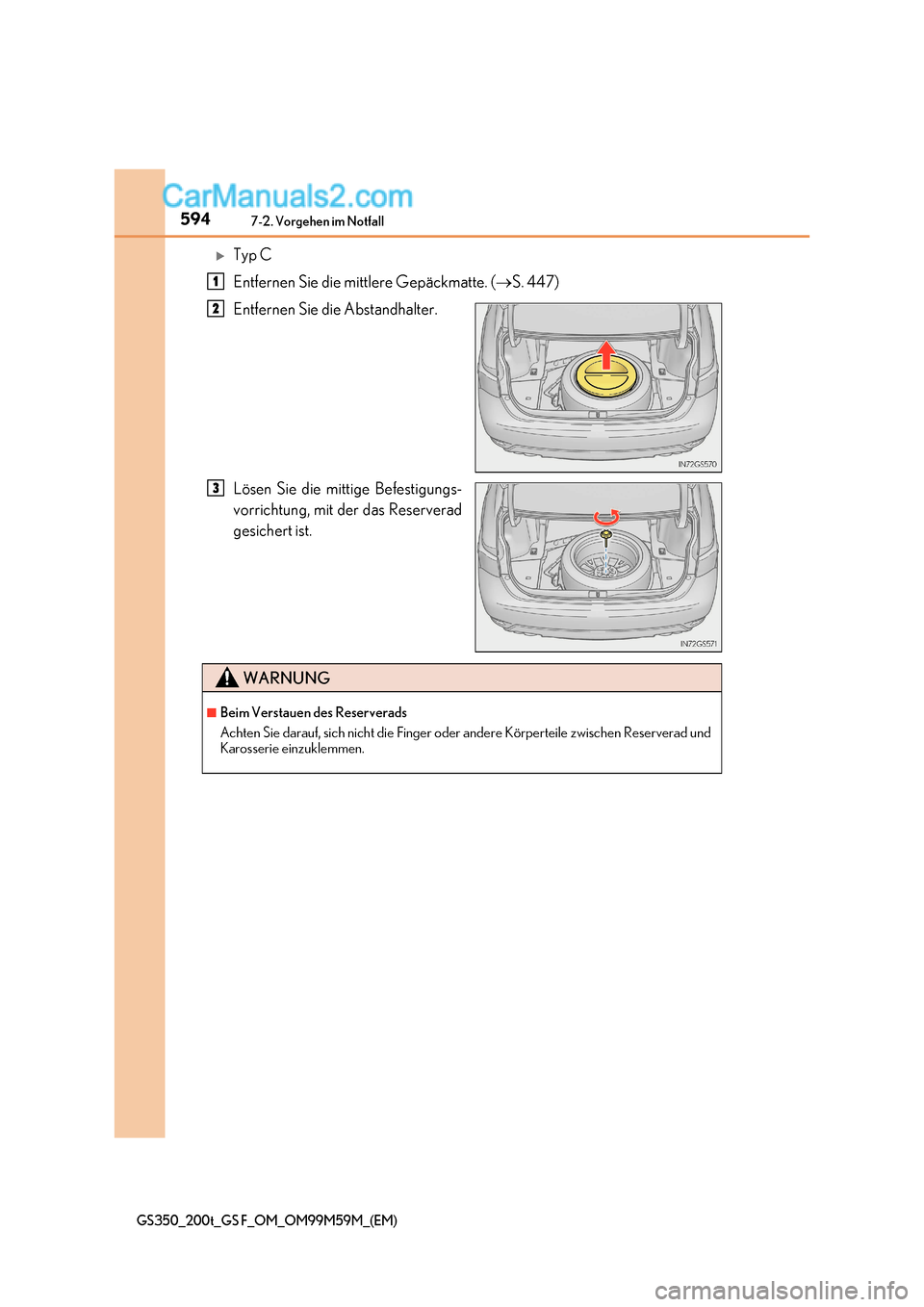

5947-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)
Typ C
Entfernen Sie die mittlere Gepäckmatte. ( S. 447)
Entfernen Sie die Abstandhalter.
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
1
2
3
WARNUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

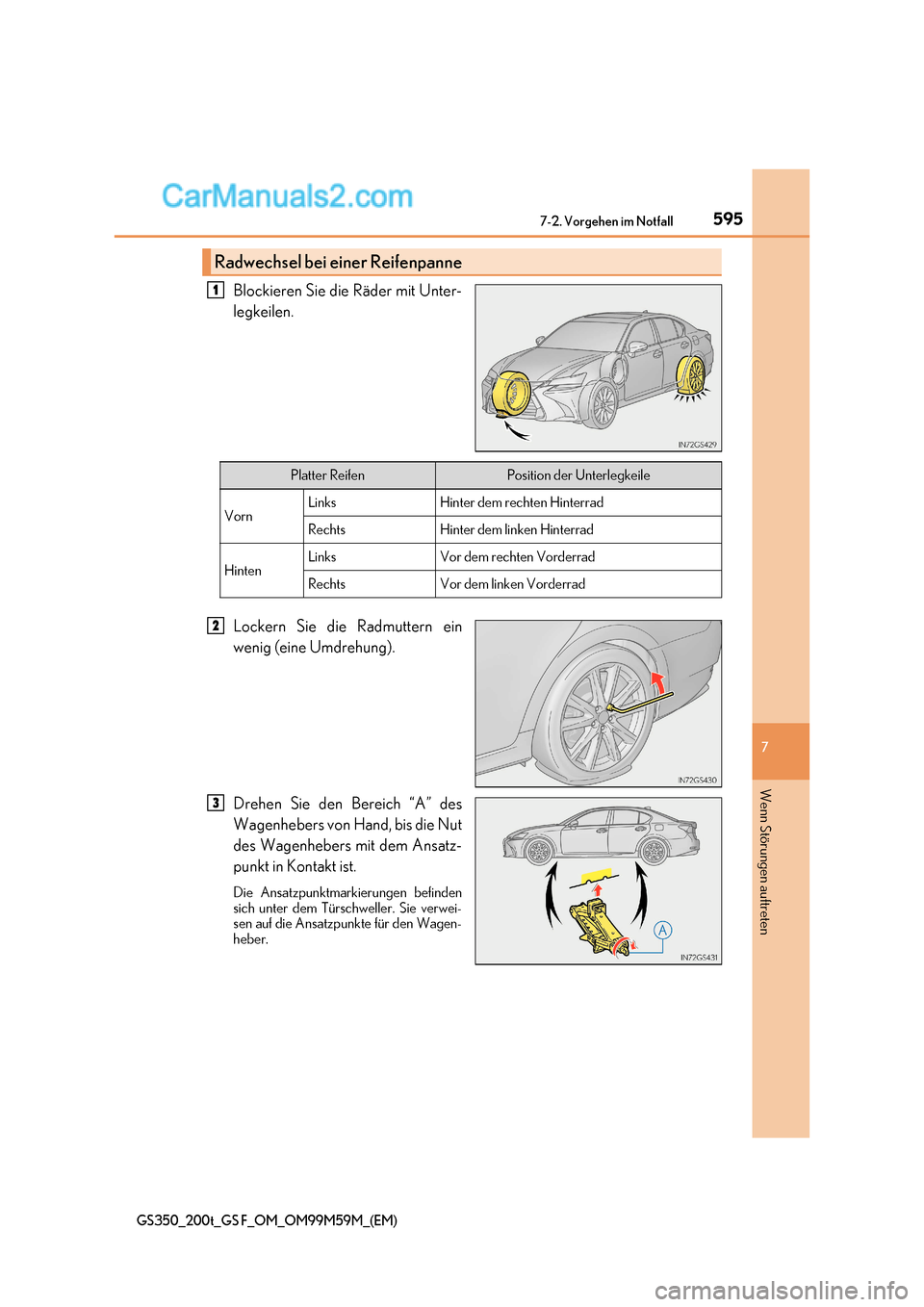

595
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden
sich unter dem Türschweller. Sie verwei-
sen auf die Ansatzpunkte für den Wagen-
heber.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

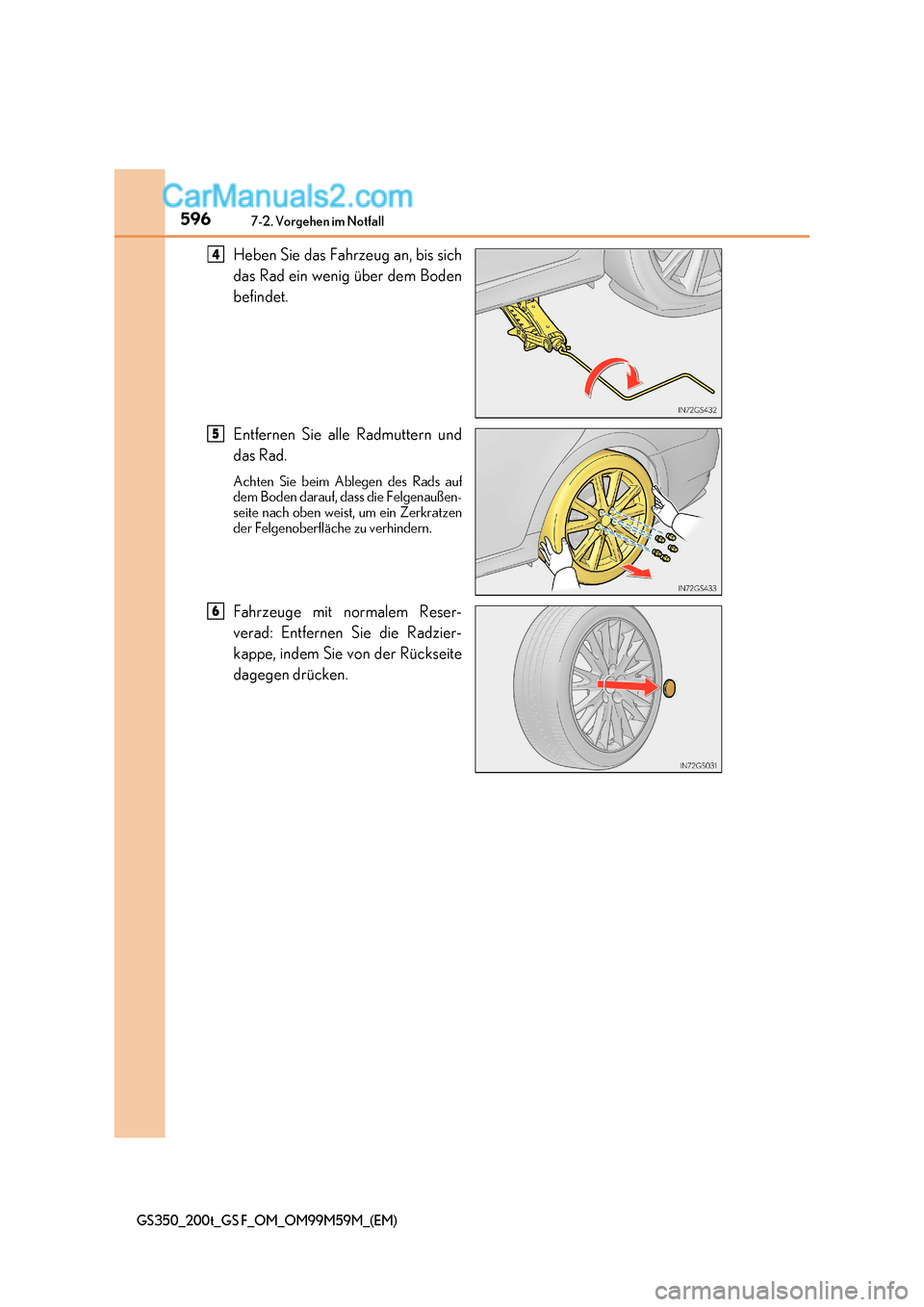

5967-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)
Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
Fahrzeuge mit normalem Reser-
verad: Entfernen Sie die Radzier-
kappe, indem Sie von der Rückseite
dagegen drücken.4
5
6

597
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)
WARNUNG
■Radwechsel bei einer Reifenpanne
●Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen kommen:

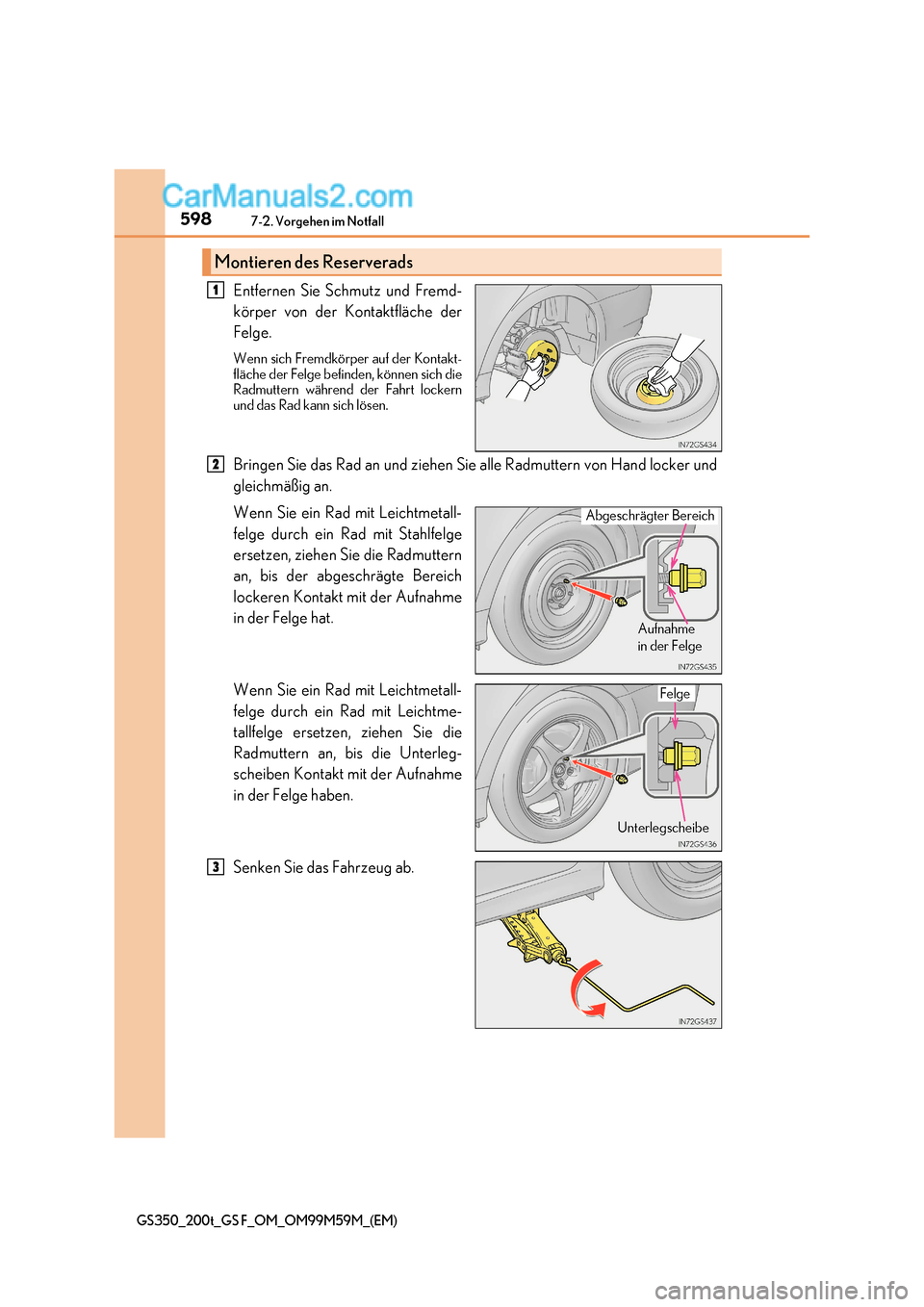

5987-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)
Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Kontakt-
fläche der Felge befinden, können sich die
Radmuttern während der Fahrt lockern
und das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker und
gleichmäßig an.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Stahlfelge
ersetzen, ziehen Sie die Radmuttern
an, bis der abgeschrägte Bereich
lockeren Kontakt mit der Aufnahme
in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Leichtme-
tallfelge ersetzen, ziehen Sie die
Radmuttern an, bis die Unterleg-
scheiben Kontakt mit der Aufnahme
in der Felge haben.
Senken Sie das Fahrzeug ab.
Montieren des Reserverads
1
2
Aufnahme
in der Felge
Abgeschrägter Bereich
Unterlegscheibe
Felge
3

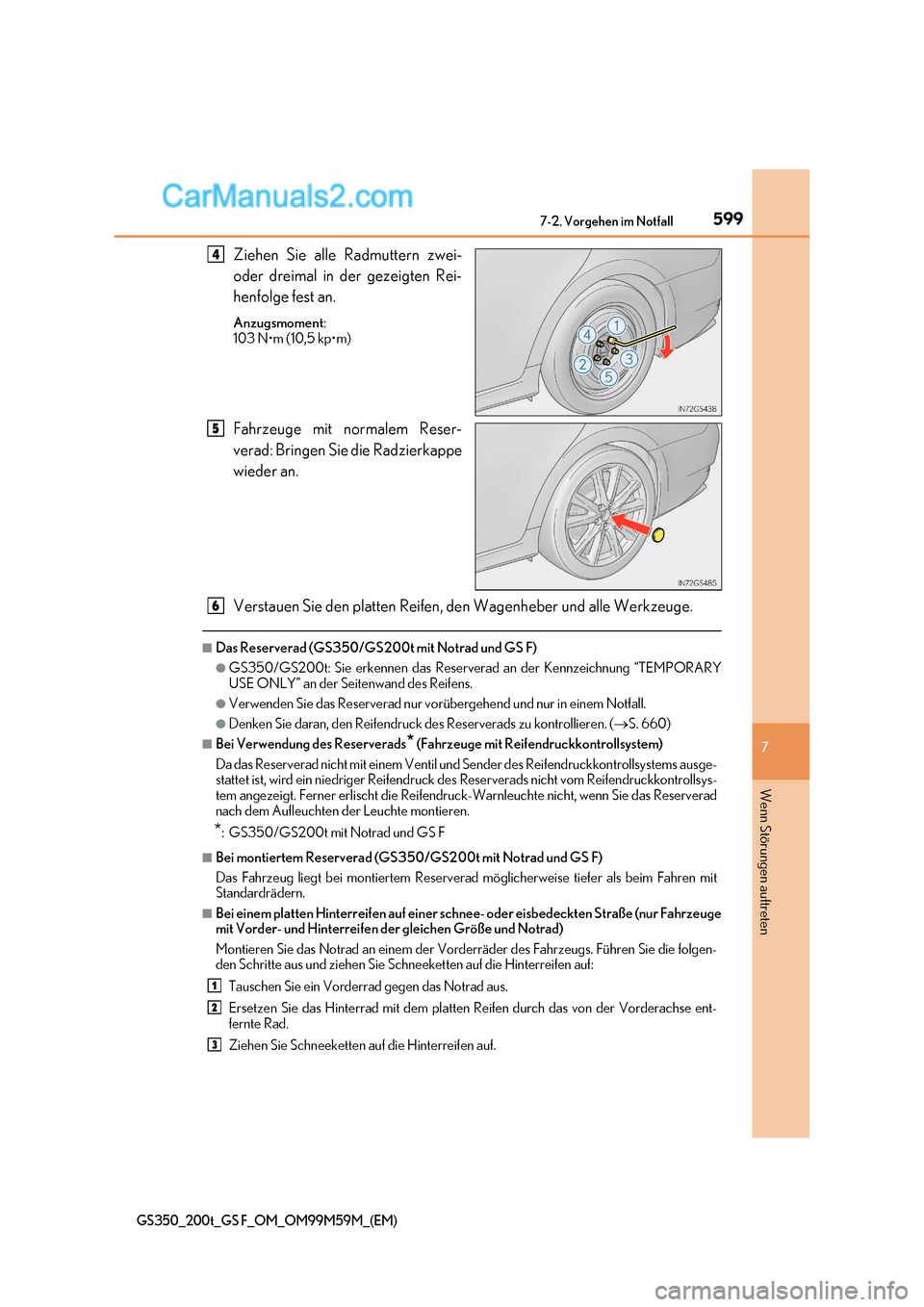

599
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N

6007-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)
■Zertifizierung für den Wagenheber
