2017 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

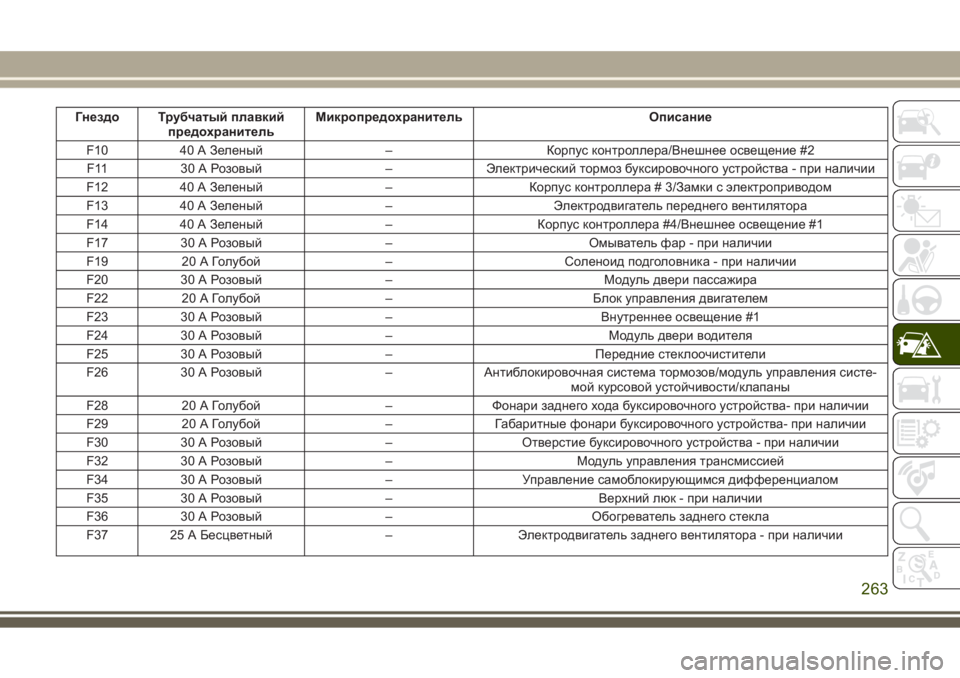

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F10 40 А Зеленый – Корпус контроллера/Внешнее освещение #2
F11 30 А Розовый – Электрический тормоз буксировочного устройства - при наличии
F12 40 А Зеленый – Корпус контроллера # 3/Замки с электроприводом
F13 40 А Зеленый – Электродвигатель переднего вентилятора
F14 40 А Зеленый – Корпус контроллера #4/Внешнее освещение #1
F17 30 А Розовый – Омыватель фар - при наличии
F19 20 А Голубой – Соленоид подголовника - при наличии
F20 30 А Розовый – Модуль двери пассажира
F22 20 А Голубой – Блок управления двигателем
F23 30 А Розовый – Внутреннее освещение #1
F24 30 А Розовый – Модуль двери водителя
F25 30 А Розовый – Передние стеклоочистители
F26 30 А Розовый – Антиблокировочная система тормозов/модуль управления систе-
мой курсовой устойчивости/клапаны
F28 20 А Голубой – Фонари заднего хода буксировочного устройства- при наличии
F29 20 А Голубой – Габаритные фонари буксировочного устройства- при наличии
F30 30 А Розовый – Отверстие буксировочного устройства - при наличии
F32 30 А Розовый – Модуль управления трансмиссией
F34 30 А Розовый – Управление самоблокирующимся дифференциалом
F35 30 А Розовый – Верхний люк - при наличии
F36 30 А Розовый – Обогреватель заднего стекла
F37 25 А Бесцветный – Электродвигатель заднего вентилятора - при наличии
263

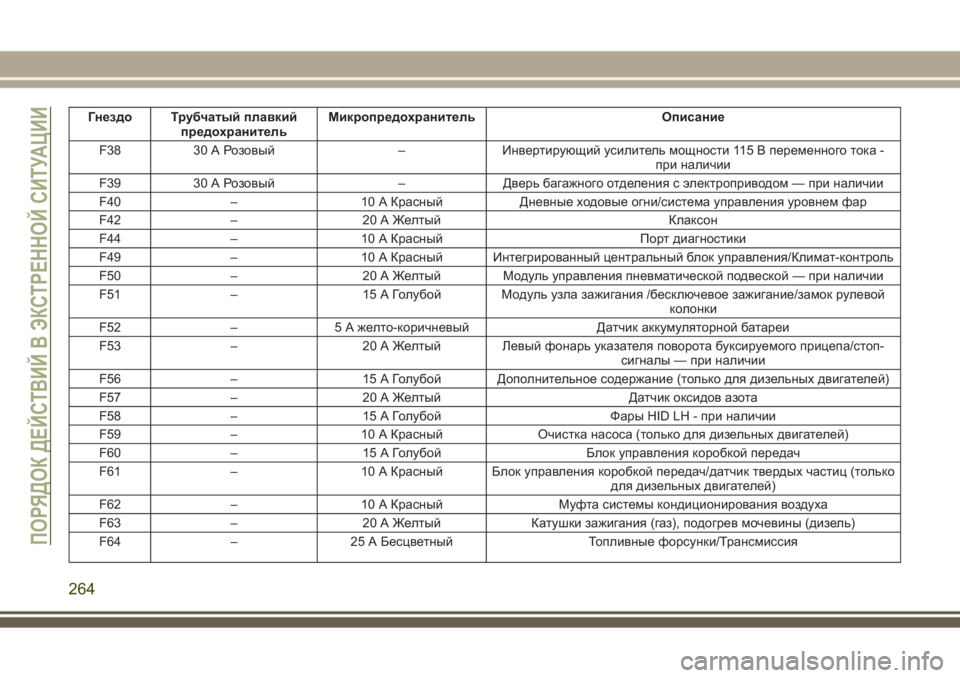

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F38 30 А Розовый – Инвертирующий усилитель мощности 115 В переменного тока -
при наличии
F39 30 А Розовый – Дверь багажного отделения с электроприводом — при наличии
F40 – 10 А Красный Дневные ходовые огни/система управления уровнем фар
F42 – 20 А Желтый Клаксон
F44 – 10 А Красный Порт диагностики
F49 – 10 А Красный Интегрированный центральный блок управления/Климат-контроль
F50 – 20 А Желтый Модуль управления пневматической подвеской — при наличии
F51 – 15 А Голубой Модуль узла зажигания /бесключевое зажигание/замок рулевой
колонки
F52 – 5 А желто-коричневый Датчик аккумуляторной батареи
F53 – 20 А Желтый Левый фонарь указателя поворота буксируемого прицепа/стоп-
сигналы — при наличии
F56 – 15 А Голубой Дополнительное содержание (только для дизельных двигателей)
F57 – 20 А Желтый Датчик оксидов азота
F58 – 15 А Голубой Фары HID LH - при наличии
F59 – 10 А Красный Очистка насоса (только для дизельных двигателей)
F60 – 15 А Голубой Блок управления коробкой передач
F61 – 10 А Красный Блок управления коробкой передач/датчик твердых частиц (только
для дизельных двигателей)
F62 – 10 А Красный Муфта системы кондиционирования воздуха
F63 – 20 А Желтый Катушки зажигания (газ), подогрев мочевины (дизель)
F64 – 25 А Бесцветный Топливные форсунки/Трансмиссия
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
264

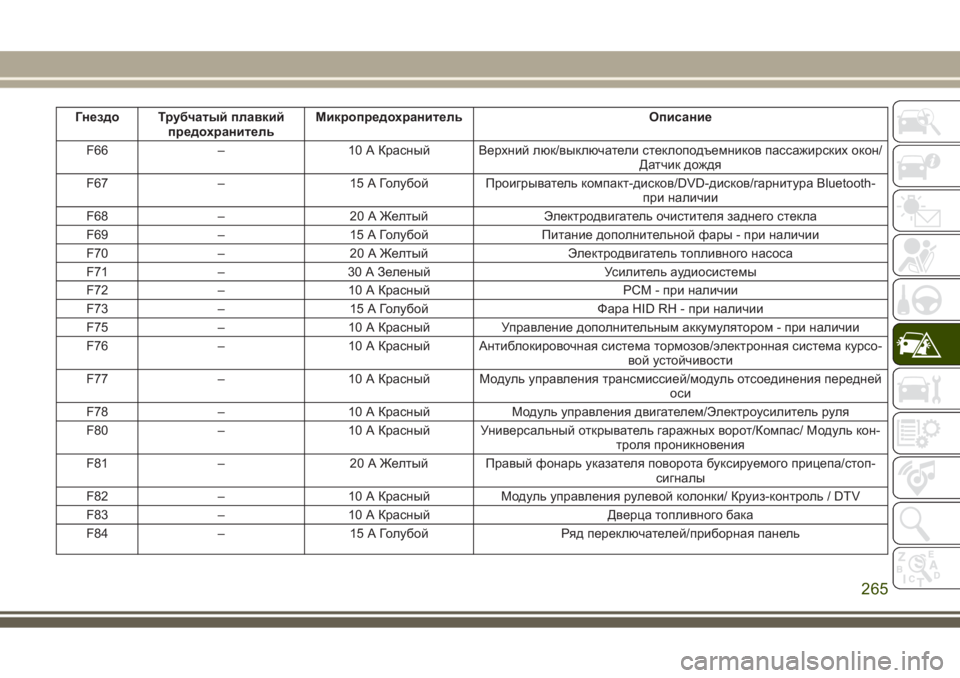

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F66 – 10 А Красный Верхний люк/выключатели стеклоподъемников пассажирских окон/
Датчик дождя
F67 – 15 А Голубой Проигрыватель компакт-дисков/DVD-дисков/гарнитура Bluetooth-
при наличии
F68 – 20 А Желтый Электродвигатель очистителя заднего стекла
F69 – 15 А Голубой Питание дополнительной фары - при наличии
F70 – 20 А Желтый Электродвигатель топливного насоса
F71 – 30 А Зеленый Усилитель аудиосистемы
F72 – 10 А Красный PCM - при наличии
F73 – 15 А Голубой Фара HID RH - при наличии
F75 – 10 А Красный Управление дополнительным аккумулятором - при наличии
F76 – 10 А Красный Антиблокировочная система тормозов/электронная система курсо-
вой устойчивости
F77 – 10 А Красный Модуль управления трансмиссией/модуль отсоединения передней
оси
F78 – 10 А Красный Модуль управления двигателем/Электроусилитель руля
F80 – 10 А Красный Универсальный открыватель гаражных ворот/Компас/ Модуль кон-
троля проникновения
F81 – 20 А Желтый Правый фонарь указателя поворота буксируемого прицепа/стоп-
сигналы
F82 – 10 А Красный Модуль управления рулевой колонки/ Круиз-контроль / DTV
F83 – 10 А Красный Дверца топливного бака
F84 – 15 А Голубой Ряд переключателей/приборная панель
265

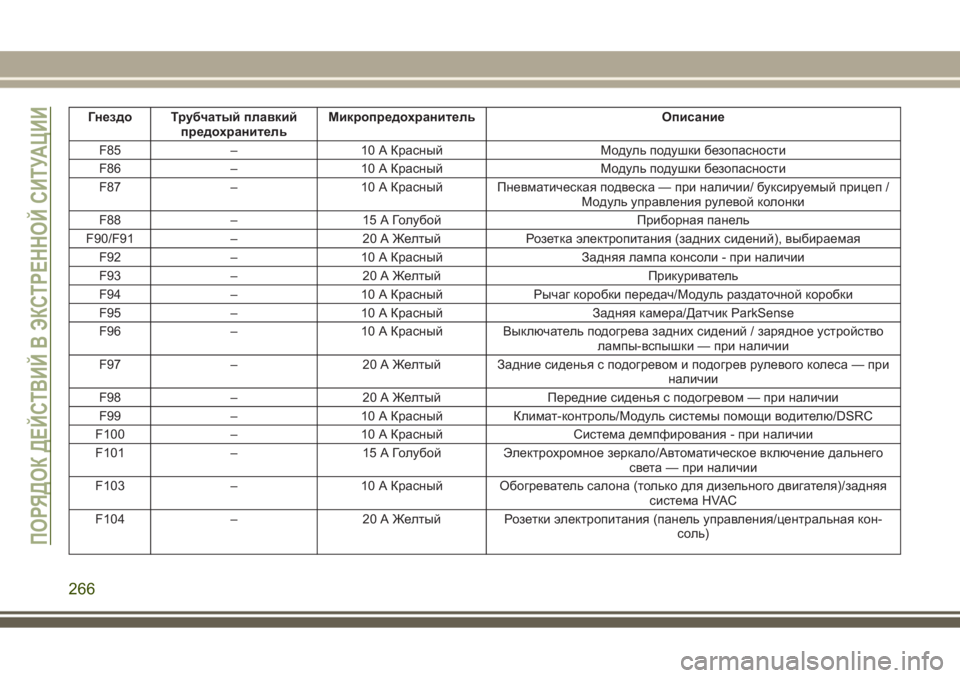

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F85 – 10 А Красный Модуль подушки безопасности
F86 – 10 А Красный Модуль подушки безопасности
F87 – 10 А Красный Пневматическая подвеска — при наличии/ буксируемый прицеп /
Модуль управления рулевой колонки
F88 – 15 А Голубой Приборная панель
F90/F91 – 20 А Желтый Розетка электропитания (задних сидений), выбираемая
F92 – 10 А Красный Задняя лампа консоли - при наличии
F93 – 20 А Желтый Прикуриватель
F94 – 10 А Красный Рычаг коробки передач/Модуль раздаточной коробки
F95 – 10 А Красный Задняя камера/Датчик ParkSense
F96 – 10 А Красный Выключатель подогрева задних сидений / зарядное устройство
лампы-вспышки — при наличии
F97 – 20 А Желтый Задние сиденья с подогревом и подогрев рулевого колеса — при
наличии
F98 – 20 А Желтый Передние сиденья с подогревом — при наличии
F99 – 10 А Красный Климат-контроль/Модуль системы помощи водителю/DSRC
F100 – 10 А Красный Система демпфирования - при наличии
F101 – 15 А Голубой Электрохромное зеркало/Автоматическое включение дальнего
света — при наличии
F103 – 10 А Красный Обогреватель салона (только для дизельного двигателя)/задняя
система HVAC
F104 – 20 А Желтый Розетки электропитания (панель управления/центральная кон-
соль)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
266

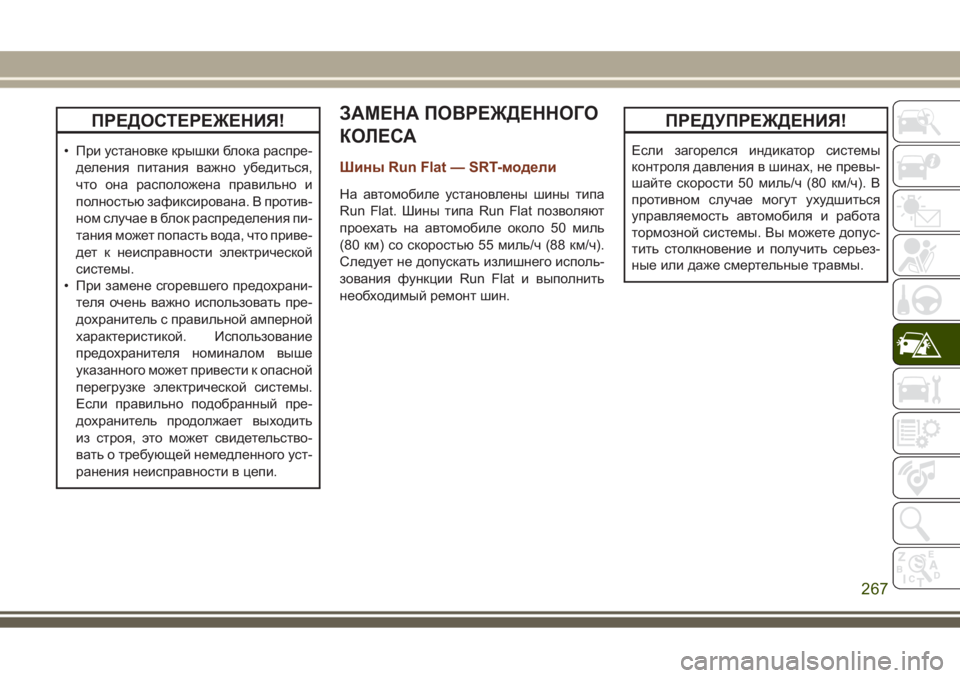

ПРЕДОСТЕРЕЖЕНИЯ!
• При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В против-
ном случае в блок распределения пи-
тания может попасть вода, что приве-
дет к неисправности электрической
системы.
• При замене сгоревшего предохрани-
теля очень важно использовать пре-
дохранитель с правильной амперной
характеристикой. Использование
предохранителя номиналом выше
указанного может привести к опасной
перегрузке электрической системы.
Если правильно подобранный пре-
дохранитель продолжает выходить
из строя, это может свидетельство-
вать о требующей немедленного уст-
ранения неисправности в цепи.
ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА
Шины Run Flat — SRT-модели
На автомобиле установлены шины типа
Run Flat. Шины типа Run Flat позволяют
проехать на автомобиле около 50 миль
(80 км) со скоростью 55 миль/ч (88 км/ч).
Следует не допускать излишнего исполь-
зования функции Run Flat и выполнить
необходимый ремонт шин.
ПРЕДУПРЕЖДЕНИЯ!
Если загорелся индикатор системы
контроля давления в шинах, не превы-
шайте скорости 50 миль/ч (80 км/ч). В
противном случае могут ухудшиться
управляемость автомобиля и работа
тормозной системы. Вы можете допус-
тить столкновение и получить серьез-
ные или даже смертельные травмы.
267

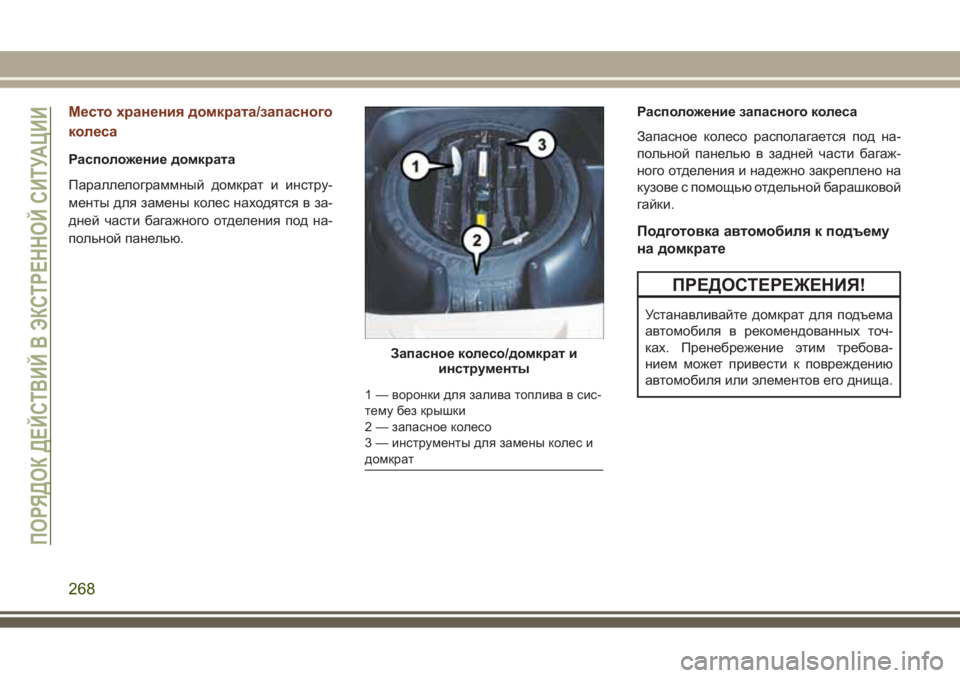

Место хранения домкрата/запасного
колеса
Расположение домкрата
Параллелограммный домкрат и инстру-
менты для замены колес находятся в за-
дней части багажного отделения под на-
польной панелью.Расположение запасного колеса
Запасное колесо располагается под на-
польной панелью в задней части багаж-
ного отделения и надежно закреплено на
кузове с помощью отдельной барашковой
гайки.
Подготовка автомобиля к подъему
на домкрате
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат для подъема
автомобиля в рекомендованных точ-
ках. Пренебрежение этим требова-
нием может привести к повреждению
автомобиля или элементов его днища.
Запасное колесо/домкрат и
инструменты
1 — воронки для залива топлива в сис-
тему без крышки
2 — запасное колесо
3 — инструменты для замены колес и
домкрат
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
268

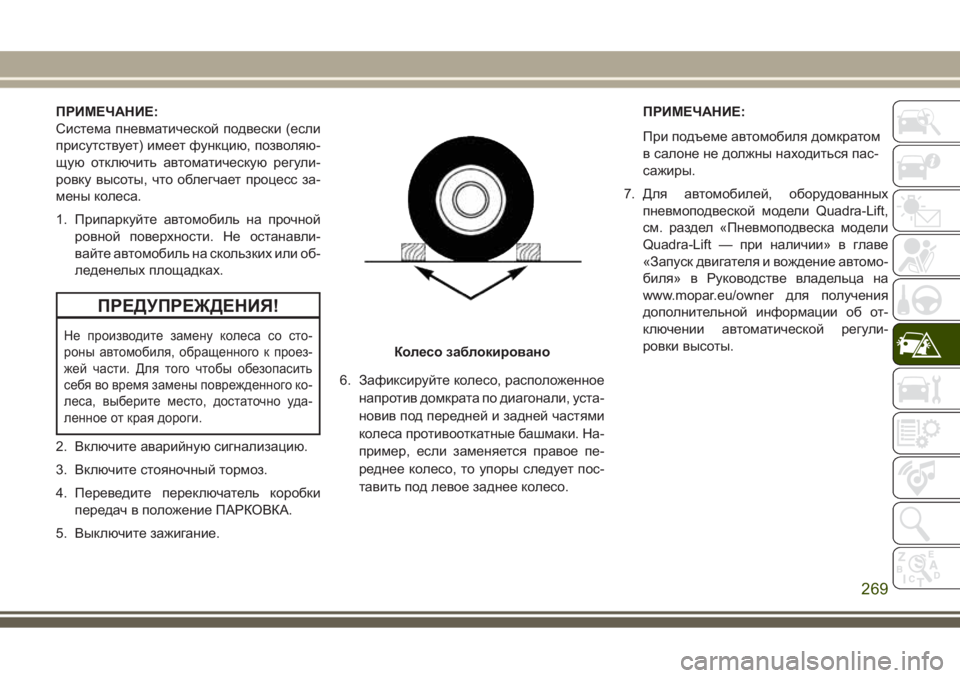

ПРИМЕЧАНИЕ:
Система пневматической подвески (если
присутствует) имеет функцию, позволяю-
щую отключить автоматическую регули-
ровку высоты, что облегчает процесс за-
мены колеса.
1. Припаркуйте автомобиль на прочной
ровной поверхности. Не останавли-
вайте автомобиль на скользких или об-
леденелых площадках.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны автомобиля, обращенного к проез-
жей части. Для того чтобы обезопасить
себя во время замены поврежденного ко-
леса, выберите место, достаточно уда-
ленное от края дороги.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА.
5. Выключите зажигание.6. Зафиксируйте колесо, расположенное
напротив домкрата по диагонали, уста-
новив под передней и задней частями
колеса противооткатные башмаки. На-
пример, если заменяется правое пе-
реднее колесо, то упоры следует пос-
тавить под левое заднее колесо.ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом
в салоне не должны находиться пас-
сажиры.
7. Для автомобилей, оборудованных
пневмоподвеской модели Quadra-Lift,
см. раздел «Пневмоподвеска модели
Quadra-Lift — при наличии» в главе
«Запуск двигателя и вождение автомо-
биля» в Руководстве владельца на
www.mopar.eu/owner для получения
дополнительной информации об от-
ключении автоматической регули-
ровки высоты.
Колесо заблокировано
269

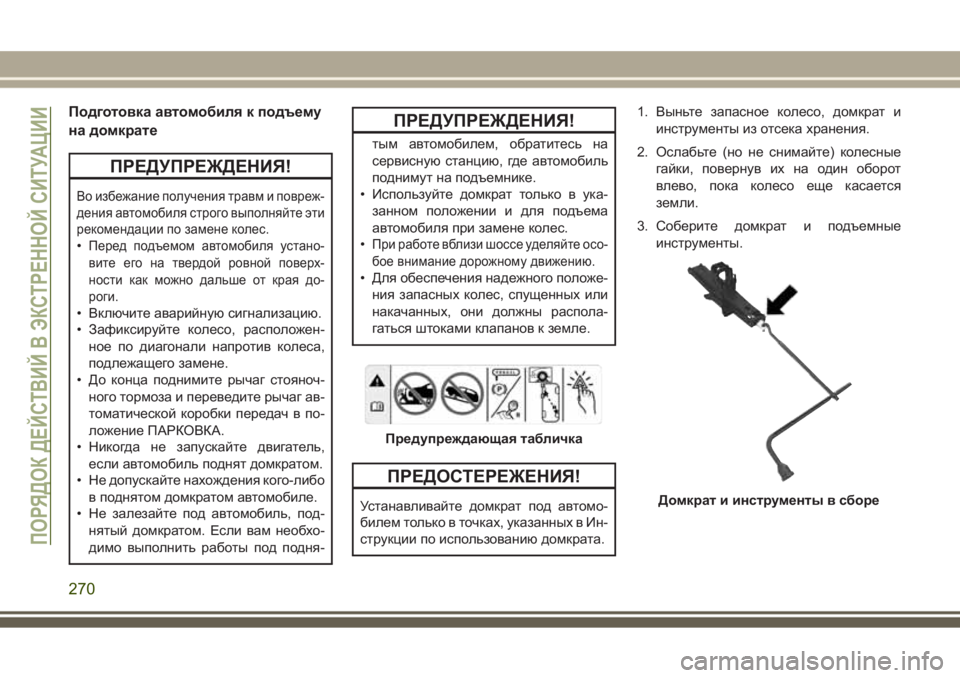

Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и повреж-
дения автомобиля строго выполняйте эти
рекомендации по замене колес.
•Перед подъемом автомобиля устано-
вите его на твердой ровной поверх-
ности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
• До конца поднимите рычаг стояноч-
ного тормоза и переведите рычаг ав-
томатической коробки передач в по-
ложение ПАРКОВКА.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
ПРЕДУПРЕЖДЕНИЯ!
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
•
При работе вблизи шоссе уделяйте осо-
бое внимание дорожному движению.
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат под автомо-
билем только в точках, указанных в Ин-
струкции по использованию домкрата.1. Выньте запасное колесо, домкрат и
инструменты из отсека хранения.
2. Ослабьте (но не снимайте) колесные
гайки, повернув их на один оборот
влево, пока колесо еще касается
земли.
3. Соберите домкрат и подъемные
инструменты.
Предупреждающая табличка
Домкрат и инструменты в сборе
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
270
