2017 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

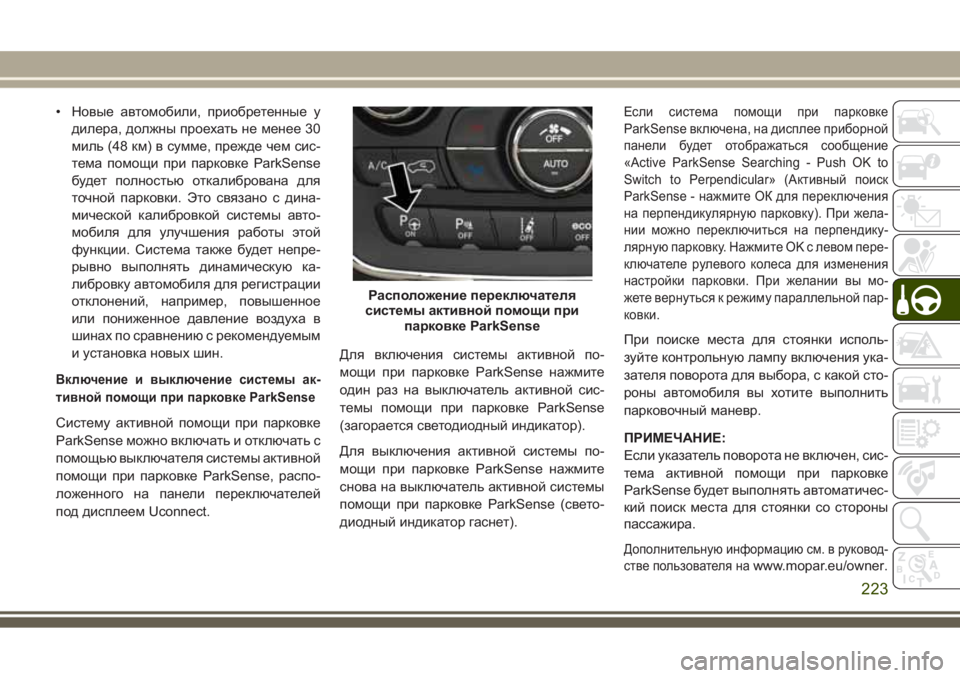

• Новые автомобили, приобретенные у
дилера, должны проехать не менее 30
миль (48 км) в сумме, прежде чем сис-
тема помощи при парковке ParkSense
будет полностью откалибрована для
точной парковки. Это связано с дина-
мической калибровкой системы авто-
мобиля для улучшения работы этой
функции. Система также будет непре-
рывно выполнять динамическую ка-
либровку автомобиля для регистрации
отклонений, например, повышенное
или пониженное давление воздуха в
шинах по сравнению с рекомендуемым
и установка новых шин.
Включение и выключение системы ак-
тивной помощи при парковке ParkSense
Систему активной помощи при парковке
ParkSense можно включать и отключать с
помощью выключателя системы активной
помощи при парковке ParkSense, распо-
ложенного на панели переключателей
под дисплеем Uconnect.Для включения системы активной по-
мощи при парковке ParkSense нажмите
один раз на выключатель активной сис-
темы помощи при парковке ParkSense
(загорается светодиодный индикатор).
Для выключения активной системы по-
мощи при парковке ParkSense нажмите
снова на выключатель активной системы
помощи при парковке ParkSense (свето-
диодный индикатор гаснет).
Если система помощи при парковке
ParkSense включена, на дисплее приборной
панели будет отображаться сообщение
«Active ParkSense Searching - Push OK to
Switch to Perpendicular» (Активный поиск
ParkSense - нажмите ОК для переключения
на перпендикулярную парковку). При жела-
нии можно переключиться на перпендику-
лярную парковку. Нажмите OK с левом пере-
ключателе рулевого колеса для изменения
настройки парковки. При желании вы мо-
жете вернуться к режиму параллельной пар-
ковки.
При поиске места для стоянки исполь-
зуйте контрольную лампу включения ука-
зателя поворота для выбора, с какой сто-
роны автомобиля вы хотите выполнить
парковочный маневр.
ПРИМЕЧАНИЕ:
Если указатель поворота не включен, сис-
тема активной помощи при парковке
ParkSense будет выполнять автоматичес-
кий поиск места для стоянки со стороны
пассажира.
Дополнительную информацию см. в руковод-
стве пользователя на
www.mopar.eu/owner.
Расположение переключателя
системы активной помощи при
парковке ParkSense
223

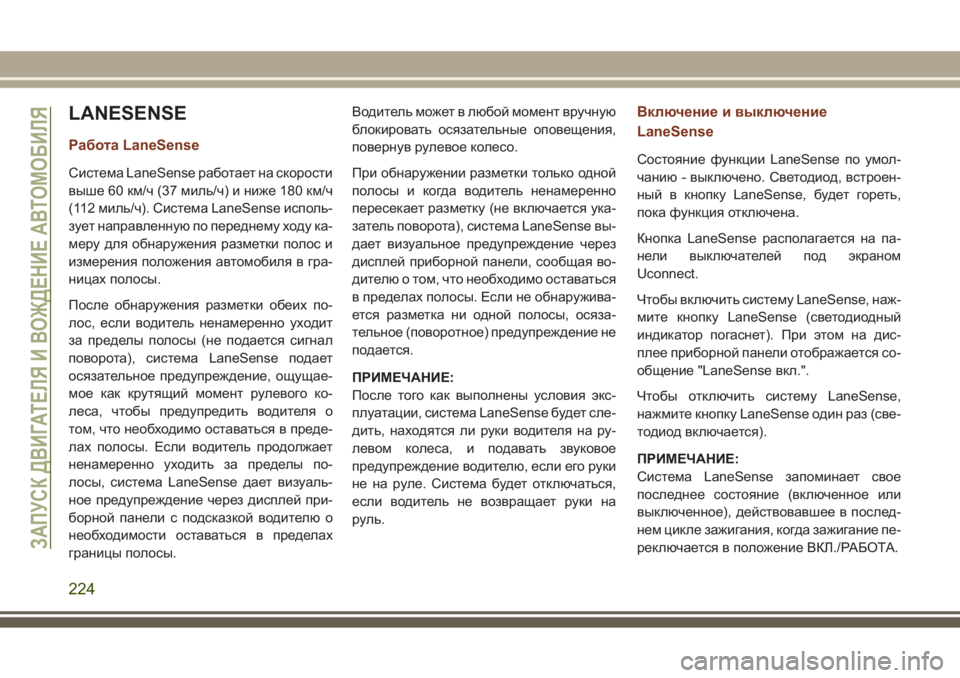

LANESENSE
Работа LaneSense
Система LaneSense работает на скорости
выше 60 км/ч (37 миль/ч) и ниже 180 км/ч
(112 миль/ч). Система LaneSense исполь-
зует направленную по переднему ходу ка-
меру для обнаружения разметки полос и
измерения положения автомобиля в гра-
ницах полосы.
После обнаружения разметки обеих по-
лос, если водитель ненамеренно уходит
за пределы полосы (не подается сигнал
поворота), система LaneSense подает
осязательное предупреждение, ощущае-
мое как крутящий момент рулевого ко-
леса, чтобы предупредить водителя о
том, что необходимо оставаться в преде-
лах полосы. Если водитель продолжает
ненамеренно уходить за пределы по-
лосы, система LaneSense дает визуаль-
ное предупреждение через дисплей при-
борной панели с подсказкой водителю о
необходимости оставаться в пределах
границы полосы.Водитель может в любой момент вручную
блокировать осязательные оповещения,
повернув рулевое колесо.
При обнаружении разметки только одной
полосы и когда водитель ненамеренно
пересекает разметку (не включается ука-
затель поворота), система LaneSense вы-
дает визуальное предупреждение через
дисплей приборной панели, сообщая во-
дителю о том, что необходимо оставаться
в пределах полосы. Если не обнаружива-
ется разметка ни одной полосы, осяза-
тельное (поворотное) предупреждение не
подается.
ПРИМЕЧАНИЕ:
После того как выполнены условия экс-
плуатации, система LaneSense будет сле-
дить, находятся ли руки водителя на ру-
левом колеса, и подавать звуковое
предупреждение водителю, если его руки
не на руле. Система будет отключаться,
если водитель не возвращает руки на
руль.
Включение и выключение
LaneSense
Состояние функции LaneSense по умол-
чанию - выключено. Светодиод, встроен-
ный в кнопку LaneSense, будет гореть,
пока функция отключена.
Кнопка LaneSense располагается на па-
нели выключателей под экраном
Uconnect.
Чтобы включить систему LaneSense, наж-
мите кнопку LaneSense (светодиодный
индикатор погаснет). При этом на дис-
плее приборной панели отображается со-
общение "LaneSense вкл.".
Чтобы отключить систему LaneSense,
нажмите кнопку LaneSense один раз (све-
тодиод включается).
ПРИМЕЧАНИЕ:
Система LaneSense запоминает свое
последнее состояние (включенное или
выключенное), действовавшее в послед-
нем цикле зажигания, когда зажигание пе-
реключается в положение ВКЛ./РАБОТА.
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
224

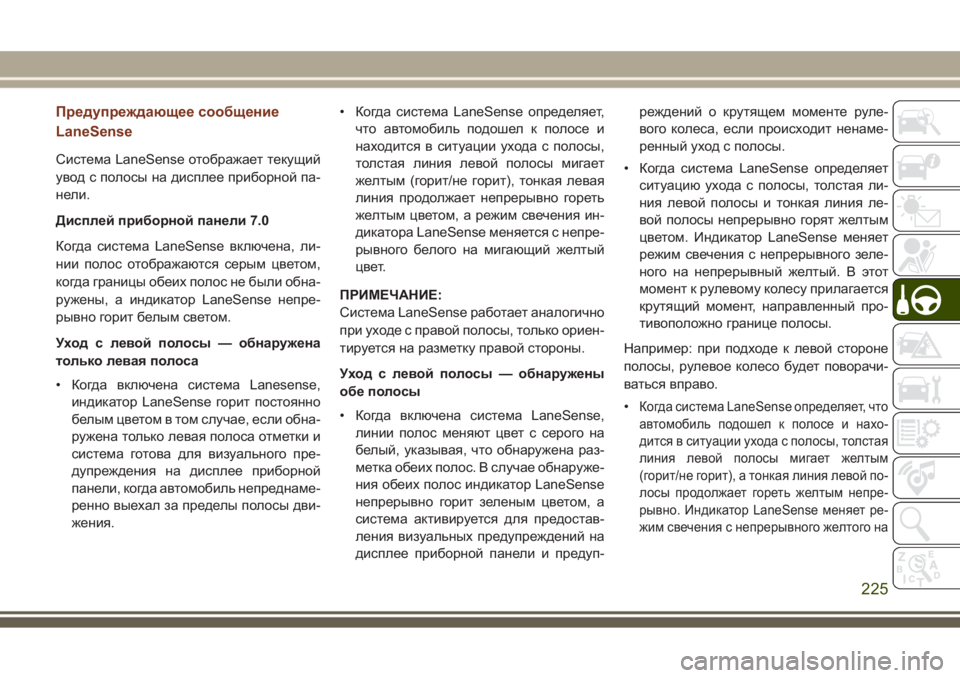

Предупреждающее сообщение
LaneSense
Система LaneSense отображает текущий
увод с полосы на дисплее приборной па-
нели.
Дисплей приборной панели 7.0
Когда система LaneSense включена, ли-
нии полос отображаются серым цветом,
когда границы обеих полос не были обна-
ружены, а индикатор LaneSense непре-
рывно горит белым светом.
Уход с левой полосы — обнаружена
только левая полоса
• Когда включена система Lanesense,
индикатор LaneSense горит постоянно
белым цветом в том случае, если обна-
ружена только левая полоса отметки и
система готова для визуального пре-
дупреждения на дисплее приборной
панели, когда автомобиль непреднаме-
ренно выехал за пределы полосы дви-
жения.• Когда система LaneSense определяет,
что автомобиль подошел к полосе и
находится в ситуации ухода с полосы,
толстая линия левой полосы мигает
желтым (горит/не горит), тонкая левая
линия продолжает непрерывно гореть
желтым цветом, а режим свечения ин-
дикатора LaneSense меняется с непре-
рывного белого на мигающий желтый
цвет.
ПРИМЕЧАНИЕ:
Система LaneSense работает аналогично
при уходе с правой полосы, только ориен-
тируется на разметку правой стороны.
Уход с левой полосы — обнаружены
обе полосы
• Когда включена система LaneSense,
линии полос меняют цвет с серого на
белый, указывая, что обнаружена раз-
метка обеих полос. В случае обнаруже-
ния обеих полос индикатор LaneSense
непрерывно горит зеленым цветом, а
система активируется для предостав-
ления визуальных предупреждений на
дисплее приборной панели и предуп-реждений о крутящем моменте руле-
вого колеса, если происходит ненаме-
ренный уход с полосы.
• Когда система LaneSense определяет
ситуацию ухода с полосы, толстая ли-
ния левой полосы и тонкая линия ле-
вой полосы непрерывно горят желтым
цветом. Индикатор LaneSense меняет
режим свечения с непрерывного зеле-
ного на непрерывный желтый. В этот
момент к рулевому колесу прилагается
крутящий момент, направленный про-
тивоположно границе полосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
•
Когда система LaneSense определяет, что
автомобиль подошел к полосе и нахо-
дится в ситуации ухода с полосы, толстая
линия левой полосы мигает желтым
(горит/не горит), а тонкая линия левой по-
лосы продолжает гореть желтым непре-
рывно. Индикатор LaneSense меняет ре-
жим свечения с непрерывного желтого на
225

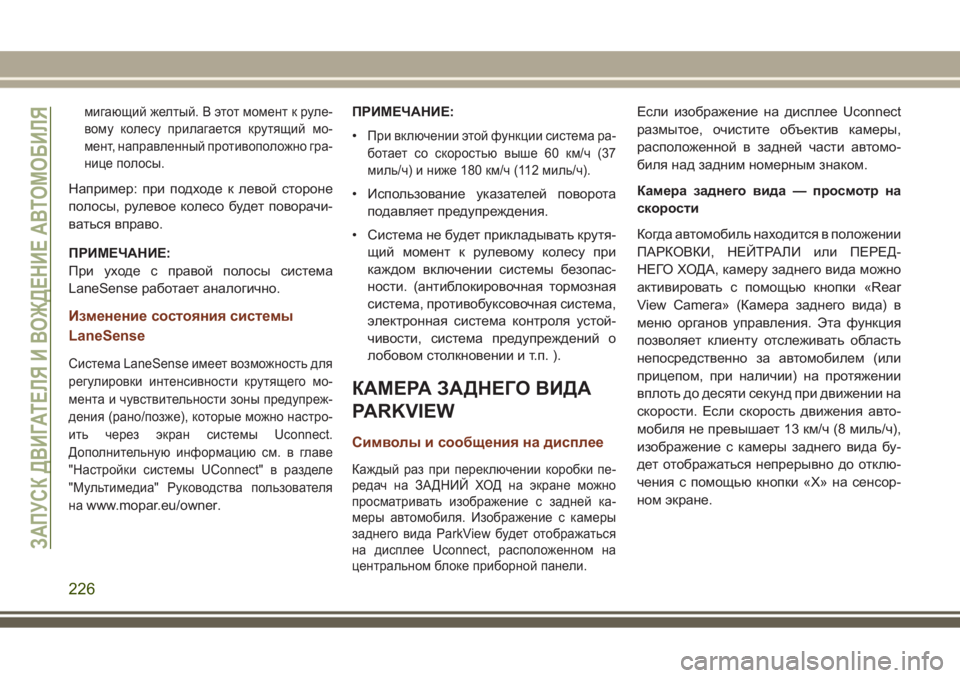

мигающий желтый. В этот момент к руле-
вому колесу прилагается крутящий мо-
мент, направленный противоположно гра-
нице полосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
ПРИМЕЧАНИЕ:
При уходе с правой полосы система
LaneSense работает аналогично.
Изменение состояния системы
LaneSense
Система LaneSense имеет возможность для
регулировки интенсивности крутящего мо-
мента и чувствительности зоны предупреж-
дения (рано/позже), которые можно настро-
ить через экран системы Uconnect.
Дополнительную информацию см. в главе
"Настройки системы UConnect" в разделе
"Мультимедиа" Руководства пользователя
на
www.mopar.eu/owner.ПРИМЕЧАНИЕ:
•
При включении этой функции система ра-
ботает со скоростью выше 60 км/ч (37
миль/ч) и ниже 180 км/ч (112 миль/ч).
• Использование указателей поворота
подавляет предупреждения.
• Система не будет прикладывать крутя-
щий момент к рулевому колесу при
каждом включении системы безопас-
ности. (антиблокировочная тормозная
система, противобуксовочная система,
электронная система контроля устой-
чивости, система предупреждений о
лобовом столкновении и т.п. ).
КАМЕРА ЗАДНЕГОВИДА
PARKVIEW
Символы и сообщения на дисплее
Каждый раз при переключении коробки пе-
редач на ЗАДНИЙ ХОД на экране можно
просматривать изображение с задней ка-
меры автомобиля. Изображение с камеры
заднего вида ParkView будет отображаться
на дисплее Uconnect, расположенном на
центральном блоке приборной панели.
Если изображение на дисплее Uconnect
размытое, очистите объектив камеры,
расположенной в задней части автомо-
биля над задним номерным знаком.
Камера заднего вида — просмотр на
скорости
Когда автомобиль находится в положении
ПАРКОВКИ, НЕЙТРАЛИ или ПЕРЕД-
НЕГО ХОДА, камеру заднего вида можно
активировать с помощью кнопки «Rear
View Camera» (Камера заднего вида) в
меню органов управления. Эта функция
позволяет клиенту отслеживать область
непосредственно за автомобилем (или
прицепом, при наличии) на протяжении
вплоть до десяти секунд при движении на
скорости. Если скорость движения авто-
мобиля не превышает 13 км/ч (8 миль/ч),
изображение с камеры заднего вида бу-
дет отображаться непрерывно до отклю-
чения с помощью кнопки «X» на сенсор-
ном экране.
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
226

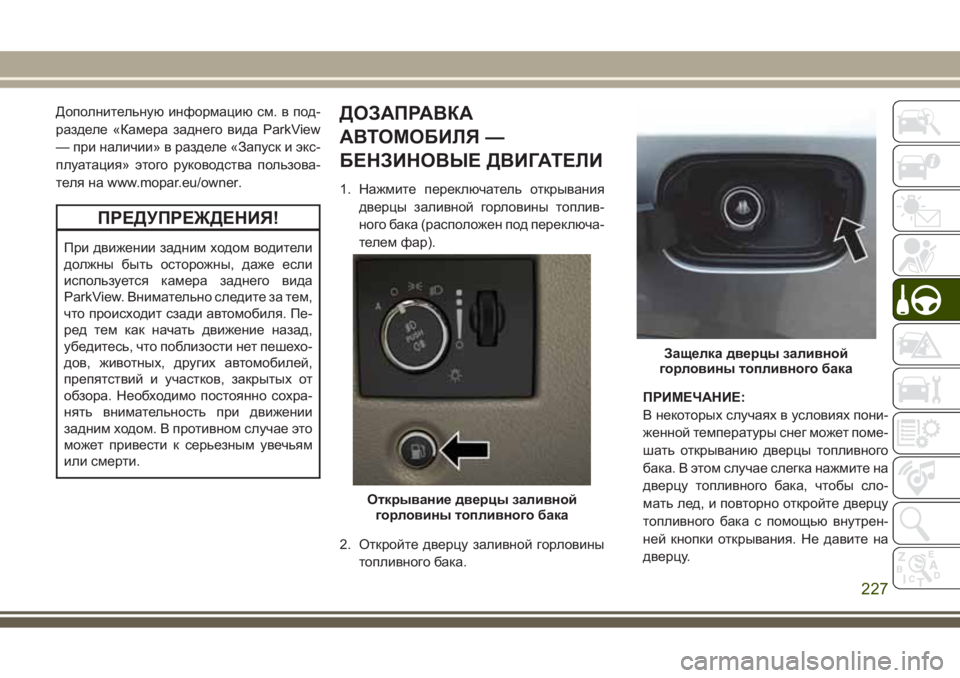

Дополнительную информацию см. в под-
разделе «Камера заднего вида ParkView
— при наличии» в разделе «Запуск и экс-
плуатация» этого руководства пользова-
теля на www.mopar.eu/owner.
ПРЕДУПРЕЖДЕНИЯ!
При движении задним ходом водители
должны быть осторожны, даже если
используется камера заднего вида
ParkView. Внимательно следите за тем,
что происходит сзади автомобиля. Пе-
ред тем как начать движение назад,
убедитесь, что поблизости нет пешехо-
дов, животных, других автомобилей,
препятствий и участков, закрытых от
обзора. Необходимо постоянно сохра-
нять внимательность при движении
задним ходом. В противном случае это
может привести к серьезным увечьям
или смерти.
ДОЗАПРАВКА
АВТОМОБИЛЯ —
БЕНЗИНОВЫЕ ДВИГАТЕЛИ
1. Нажмите переключатель открывания
дверцы заливной горловины топлив-
ного бака (расположен под переключа-
телем фар).
2. Откройте дверцу заливной горловины
топливного бака.ПРИМЕЧАНИЕ:
В некоторых случаях в условиях пони-
женной температуры снег может поме-
шать открыванию дверцы топливного
бака. В этом случае слегка нажмите на
дверцу топливного бака, чтобы сло-
мать лед, и повторно откройте дверцу
топливного бака с помощью внутрен-
ней кнопки открывания. Не давите на
дверцу.
Открывание дверцы заливной
горловины топливного бака
Защелка дверцы заливной
горловины топливного бака
227

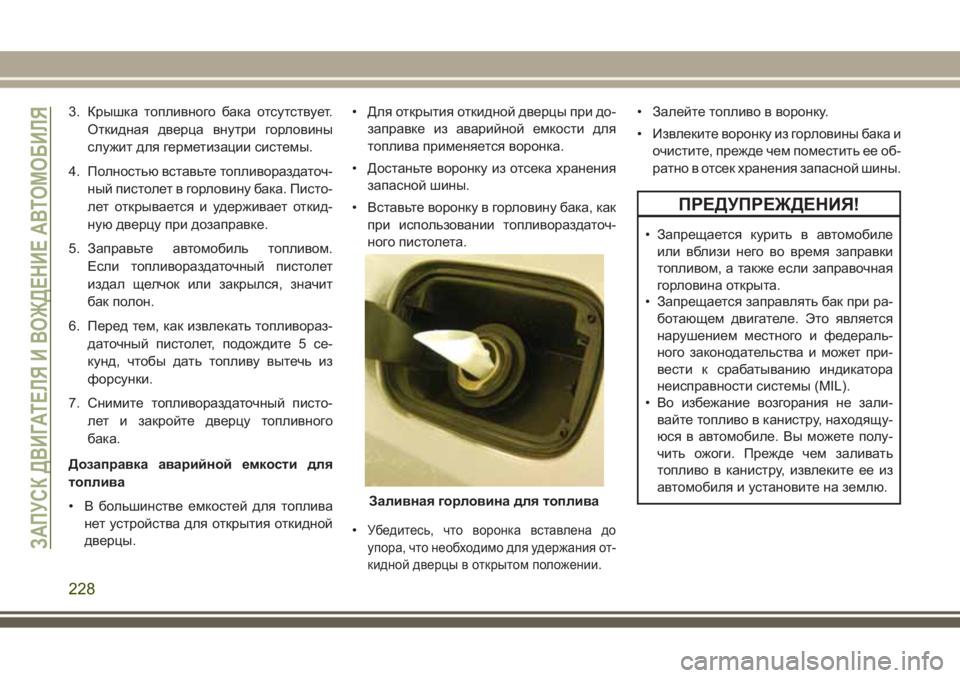

3. Крышка топливного бака отсутствует.
Откидная дверца внутри горловины
служит для герметизации системы.
4. Полностью вставьте топливораздаточ-
ный пистолет в горловину бака. Писто-
лет открывается и удерживает откид-
ную дверцу при дозаправке.
5. Заправьте автомобиль топливом.
Если топливораздаточный пистолет
издал щелчок или закрылся, значит
бак полон.
6. Перед тем, как извлекать топливораз-
даточный пистолет, подождите 5 се-
кунд, чтобы дать топливу вытечь из
форсунки.
7. Снимите топливораздаточный писто-
лет и закройте дверцу топливного
бака.
Дозаправка аварийной емкости для
топлива
• В большинстве емкостей для топлива
нет устройства для открытия откидной
дверцы.• Для открытия откидной дверцы при до-
заправке из аварийной емкости для
топлива применяется воронка.
• Достаньте воронку из отсека хранения
запасной шины.
• Вставьте воронку в горловину бака, как
при использовании топливораздаточ-
ного пистолета.
•
Убедитесь, что воронка вставлена до
упора, что необходимо для удержания от-
кидной дверцы в открытом положении.
• Залейте топливо в воронку.
• Извлеките воронку из горловины бака и
очистите, прежде чем поместить ее об-
ратно в отсек хранения запасной шины.
ПРЕДУПРЕЖДЕНИЯ!
• Запрещается курить в автомобиле
или вблизи него во время заправки
топливом, а также если заправочная
горловина открыта.
• Запрещается заправлять бак при ра-
ботающем двигателе. Это является
нарушением местного и федераль-
ного законодательства и может при-
вести к срабатыванию индикатора
неисправности системы (MIL).
• Во избежание возгорания не зали-
вайте топливо в канистру, находящу-
юся в автомобиле. Вы можете полу-
чить ожоги. Прежде чем заливать
топливо в канистру, извлеките ее из
автомобиля и установите на землю.
Заливная горловина для топлива
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
228

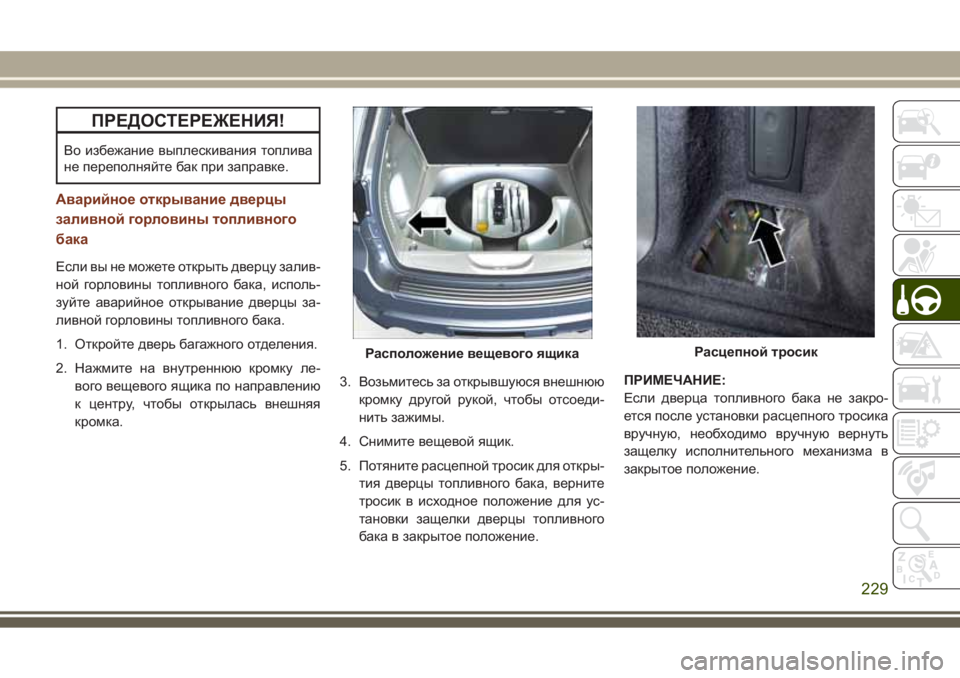

ПРЕДОСТЕРЕЖЕНИЯ!
Во избежание выплескивания топлива
не переполняйте бак при заправке.
Аварийное открывание дверцы
заливной горловины топливного
бака
Если вы не можете открыть дверцу залив-
ной горловины топливного бака, исполь-
зуйте аварийное открывание дверцы за-
ливной горловины топливного бака.
1. Откройте дверь багажного отделения.
2. Нажмите на внутреннюю кромку ле-
вого вещевого ящика по направлению
к центру, чтобы открылась внешняя
кромка.3. Возьмитесь за открывшуюся внешнюю
кромку другой рукой, чтобы отсоеди-
нить зажимы.
4. Снимите вещевой ящик.
5. Потяните расцепной тросик для откры-
тия дверцы топливного бака, верните
тросик в исходное положение для ус-
тановки защелки дверцы топливного
бака в закрытое положение.ПРИМЕЧАНИЕ:
Если дверца топливного бака не закро-
ется после установки расцепного тросика
вручную, необходимо вручную вернуть
защелку исполнительного механизма в
закрытое положение.
Расположение вещевого ящикаРасцепной тросик
229

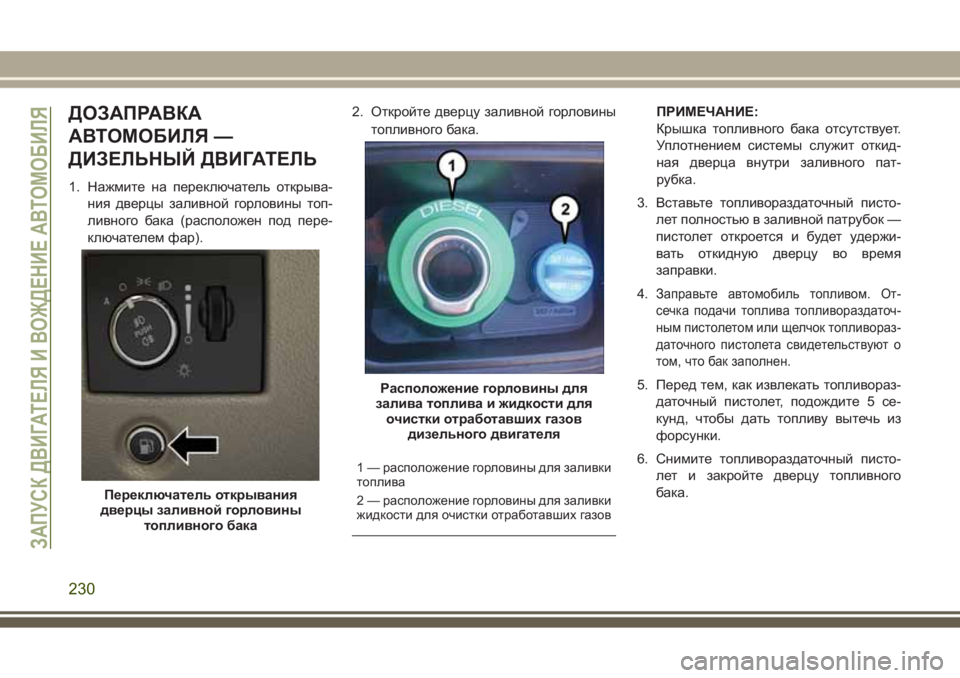

ДОЗАПРАВКА
АВТОМОБИЛЯ —
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
1. Нажмите на переключатель открыва-
ния дверцы заливной горловины топ-
ливного бака (расположен под пере-
ключателем фар).2. Откройте дверцу заливной горловины
топливного бака.
1 — расположение горловины для заливки
топлива
2 — расположение горловины для заливки
жидкости для очистки отработавших газов
ПРИМЕЧАНИЕ:
Крышка топливного бака отсутствует.
Уплотнением системы служит откид-
ная дверца внутри заливного пат-
рубка.
3. Вставьте топливораздаточный писто-
лет полностью в заливной патрубок —
пистолет откроется и будет удержи-
вать откидную дверцу во время
заправки.
4.
Заправьте автомобиль топливом. От-
сечка подачи топлива топливораздаточ-
ным пистолетом или щелчок топливораз-
даточного пистолета свидетельствуют о
том, что бак заполнен.
5. Перед тем, как извлекать топливораз-
даточный пистолет, подождите 5 се-
кунд, чтобы дать топливу вытечь из
форсунки.
6. Снимите топливораздаточный писто-
лет и закройте дверцу топливного
бака.
Переключатель открывания
дверцы заливной горловины
топливного бака
Расположение горловины для
залива топлива и жидкости для
очистки отработавших газов
дизельного двигателя
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
230
