2017 JEEP GRAND CHEROKEE Руководство по эксплуатации и техобслуживанию (in Russian)

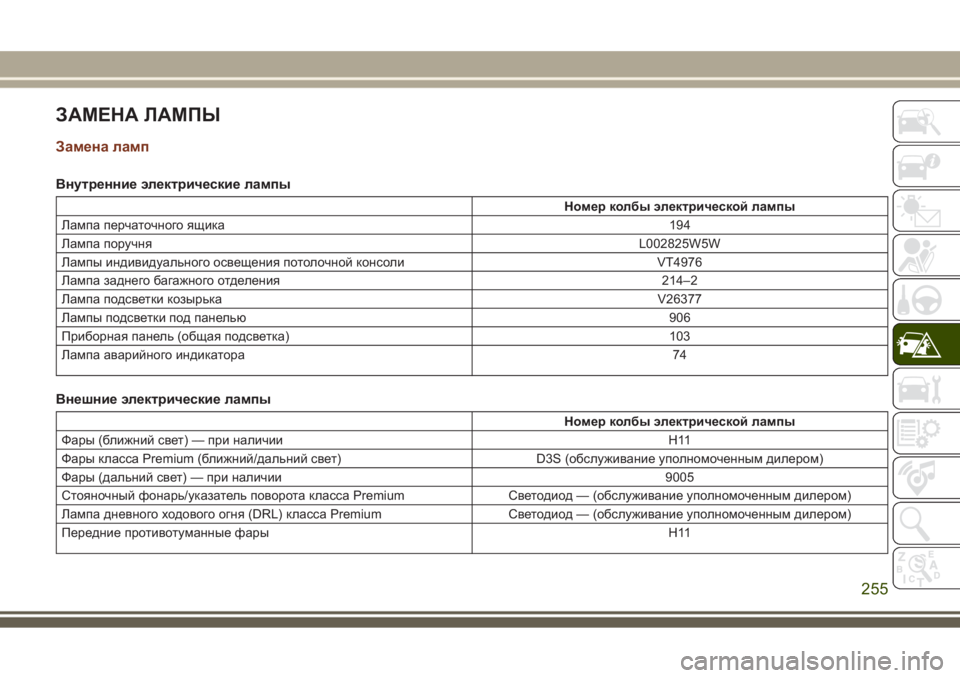

ЗАМЕНА ЛАМПЫ
Замена ламп
Внутренние электрические лампы
Номер колбы электрической лампы
Лампа перчаточного ящика194
Лампа поручняL002825W5W
Лампы индивидуального освещения потолочной консоли VT4976
Лампа заднего багажного отделения 214–2
Лампа подсветки козырькаV26377
Лампы подсветки под панелью906
Приборная панель (общая подсветка) 103
Лампа аварийного индикатора74
Внешние электрические лампы
Номер колбы электрической лампы
Фары (ближний свет) — при наличии H11
Фары класса Premium (ближний/дальний свет) D3S (обслуживание уполномоченным дилером)
Фары (дальний свет) — при наличии 9005
Стояночный фонарь/указатель поворота класса Premium Светодиод — (обслуживание уполномоченным дилером)
Лампа дневного ходового огня (DRL) класса Premium Светодиод — (обслуживание уполномоченным дилером)
Передние противотуманные фары H11
255

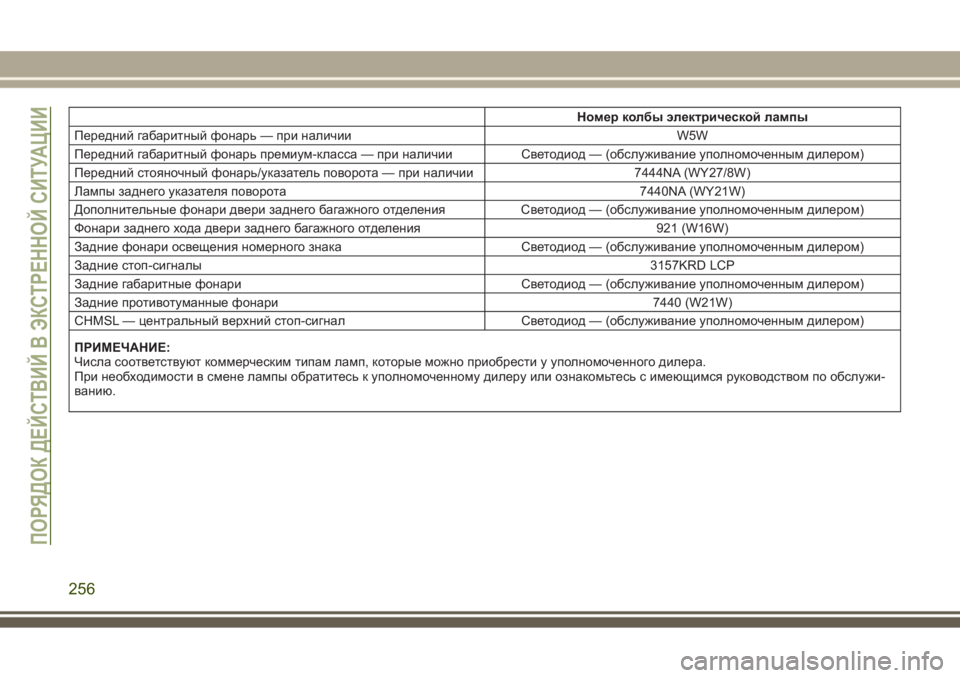

Номер колбы электрической лампы
Передний габаритный фонарь — при наличии W5W
Передний габаритный фонарь премиум-класса — при наличии Светодиод — (обслуживание уполномоченным дилером)
Передний стояночный фонарь/указатель поворота — при наличии 7444NA (WY27/8W)
Лампы заднего указателя поворота 7440NA (WY21W)
Дополнительные фонари двери заднего багажного отделения Светодиод — (обслуживание уполномоченным дилером)
Фонари заднего хода двери заднего багажного отделения 921 (W16W)
Задние фонари освещения номерного знака Светодиод — (обслуживание уполномоченным дилером)
Задние стоп-сигналы3157KRD LCP
Задние габаритные фонари Светодиод — (обслуживание уполномоченным дилером)
Задние противотуманные фонари 7440 (W21W)
CHMSL — центральный верхний стоп-сигнал Светодиод — (обслуживание уполномоченным дилером)
ПРИМЕЧАНИЕ:
Числа соответствуют коммерческим типам ламп, которые можно приобрести у уполномоченного дилера.
При необходимости в смене лампы обратитесь к уполномоченному дилеру или ознакомьтесь с имеющимся руководством по обслужи-
ванию.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
256

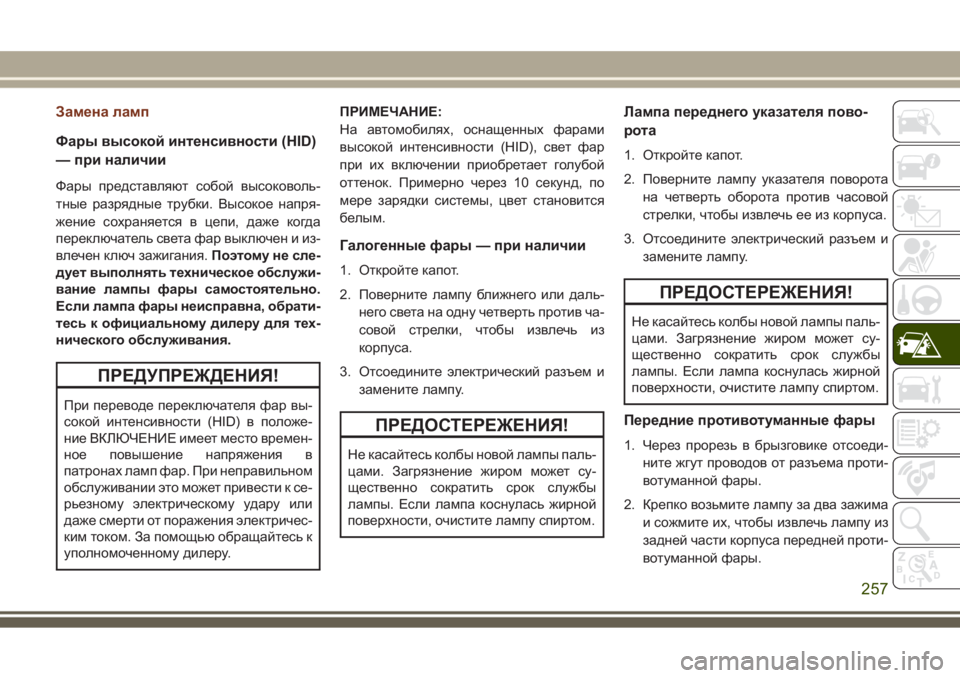

Замена ламп
Фары высокой интенсивности (HID)
— при наличии
Фары представляют собой высоковоль-
тные разрядные трубки. Высокое напря-
жение сохраняется в цепи, даже когда
переключатель света фар выключен и из-
влечен ключ зажигания.Поэтому не сле-
дует выполнять техническое обслужи-
вание лампы фары самостоятельно.
Если лампа фары неисправна, обрати-
тесь к официальному дилеру для тех-
нического обслуживания.
ПРЕДУПРЕЖДЕНИЯ!
При переводе переключателя фар вы-
сокой интенсивности (HID) в положе-
ние ВКЛЮЧЕНИЕ имеет место времен-
ное повышение напряжения в
патронах ламп фар. При неправильном
обслуживании это может привести к се-
рьезному электрическому удару или
даже смерти от поражения электричес-
ким током. За помощью обращайтесь к
уполномоченному дилеру.ПРИМЕЧАНИЕ:
На автомобилях, оснащенных фарами
высокой интенсивности (HID), свет фар
при их включении приобретает голубой
оттенок. Примерно через 10 секунд, по
мере зарядки системы, цвет становится
белым.
Галогенные фары — при наличии
1. Откройте капот.
2. Поверните лампу ближнего или даль-
него света на одну четверть против ча-
совой стрелки, чтобы извлечь из
корпуса.
3. Отсоедините электрический разъем и
замените лампу.
ПРЕДОСТЕРЕЖЕНИЯ!
Не касайтесь колбы новой лампы паль-
цами. Загрязнение жиром может су-
щественно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
Лампа переднего указателя пово-
рота
1. Откройте капот.
2. Поверните лампу указателя поворота
на четверть оборота против часовой
стрелки, чтобы извлечь ее из корпуса.
3. Отсоедините электрический разъем и
замените лампу.
ПРЕДОСТЕРЕЖЕНИЯ!
Не касайтесь колбы новой лампы паль-
цами. Загрязнение жиром может су-
щественно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спиртом.
Передние противотуманные фары
1. Через прорезь в брызговике отсоеди-
ните жгут проводов от разъема проти-
вотуманной фары.
2. Крепко возьмите лампу за два зажима
и сожмите их, чтобы извлечь лампу из
задней части корпуса передней проти-
вотуманной фары.
257

3. Выньте лампу из шпоночного отверс-
тия в корпусе.
ПРЕДОСТЕРЕЖЕНИЯ!
•Не касайтесь колбы новой лампы
пальцами. Загрязнение жиром может
существенно сократить срок службы
лампы. Если лампа коснулась жирной
поверхности, очистите лампу спир-
том.
• При замене ламп обращайте внима-
ние на их размер и тип. Использова-
ние ламп неправильного размера или
типа может привести к перегреву и
повреждению самой лампы, цоколя и
проводки.
4. Совместите индексные ярлыки на
лампе передней противотуманной
фары с пазами на отверстии кольце-
вого уплотнения лампы в задней части
корпуса передней противотуманной
фары.5. Вставьте лампу в корпус, чтобы индек-
сные ярлыки совпали с отверстиями
на кольцевом уплотнении.
6. Равномерно установите лампу в кор-
пус фары, чтобы она была полностью
установлена на место.
7. Подсоедините жгут проводов к разъ-
ему передней противотуманной фары.
Задние габаритные фонари, стоп-
сигналы и лампы указателя пово-
рота
1.Поднимите дверь багажного отделения.
2. Снимите два нажимных штифта с кор-
пуса заднего фонаря.
3. Возьмитесь за задний фонарь и
сильно потяните назад, чтобы отсо-
единить лампу от боковой части ку-
зова автомобиля.
4. Поверните патрон против часовой

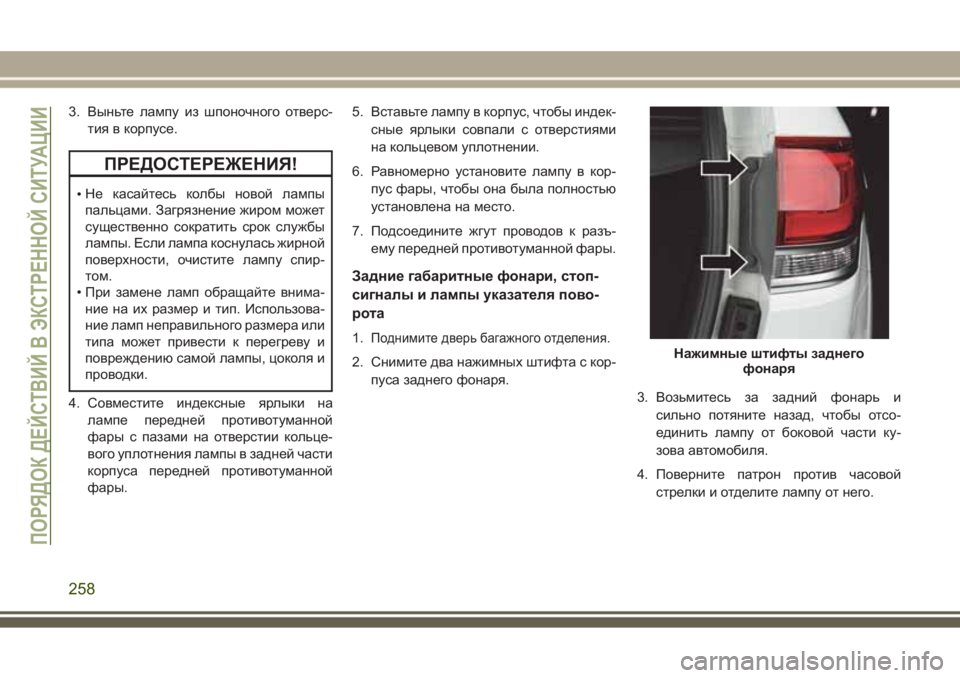

стрелки и отделите лампу от него.Нажимные штифты заднего
фонаря
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
258

5. Вытяните лампу, чтобы вынуть ее из
патрона.
6. Замените лампу, установите патрон и
установите лампу в сборе на место.
Задний фонарь, установленный на
двери багажного отделения
1.Поднимите дверь багажного отделения.
2. С помощью подходящего инструмента
приподнимите нижнюю часть обли-
цовки от двери багажного отделения.3. Продолжайте снимать обшивку.
4. Отсоедините два фонаря внутренней
панели.
5. Теперь можно увидеть задние фонари.
Поверните патрон(ы) против часовой
стрелки.

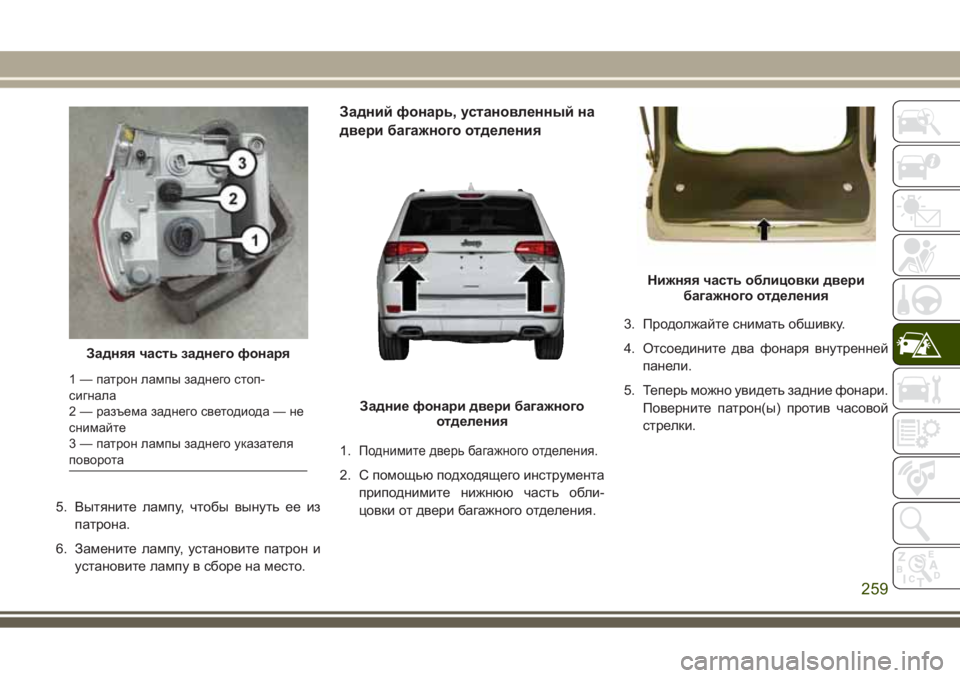

Задняя часть заднего фонаря
1 — патрон лампы заднего стоп-
сигнала
2 — разъема заднего светодиода — не
снимайте
3 — патрон лампы заднего указателя
поворота
Задние фонари двери багажного
отделения
Нижняя часть облицовки двери
багажного отделения
259

6. Снимите/замените лампу(ы).
7. Установите патрон(ы) на место.
8.
Установите обшивку двери багажного от-
деления в порядке, обратном снятию.
Устанавливаемый на заднюю обли-
цовку противотуманный фонарь
1.С помощью фибрового стержня или плос-
кой отвертки осторожно отделите внут-
реннюю кромку фонаря от облицовки.
2. Извлеките фонарь из отверстия в об-
лицовке.
3. Поверните патрон против часовой
стрелки.
4. Замените лампу.
5. Установите патрон.
6. Вставьте фонарь внутренней сторо-
ной в отверстие обшивки.
7. Вворачивайте фонарь до фиксации.
Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал пред-
ставляет собой светодиодную лампу. Тех-
ническое обслуживание у официального
дилера.

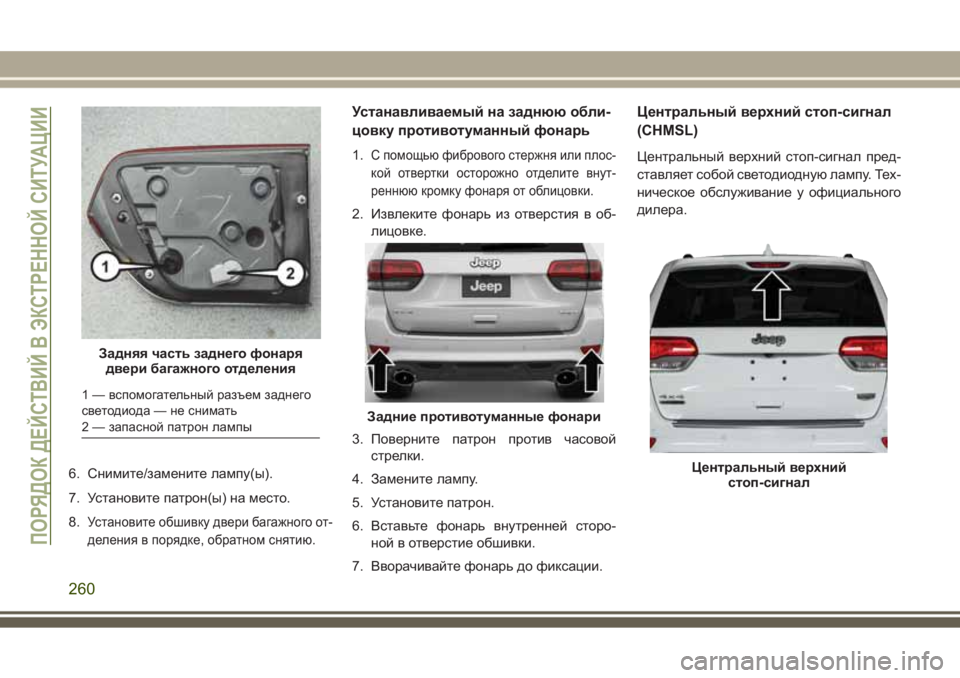

Задняя часть заднего фонаря
двери багажного отделения
1 — вспомогательный разъем заднего
светодиода — не снимать
2 — запасной патрон лампы
Задние противотуманные фонари
Центральный верхний
стоп-сигнал
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
260

Задний фонарь освещения номер-
ного знака
Задние фонари освещения номерного знака
являются светодиодами. За помощью обра-
щайтесь к уполномоченному дилеру.
ПРЕДОХРАНИТЕЛИ
ПРЕДУПРЕЖДЕНИЯ!
• Для замены перегоревшего предох-
ранителя выбирайте предохрани-
тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более высо-
кую силу тока. Не допускается заме-
нять перегоревший предохранитель
металлической проволокой или дру-
ПРЕДУПРЕЖДЕНИЯ!
гими материалами. Установка нена-
длежащих предохранителей может
повлечь за собой травмы, возгорания
и/или ущерб имуществу.
• Прежде чем приступить к замене
предохранителя, убедитесь, что за-
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.
• При повторном перегорании предох-
ранителя обратитесь за помощью к
авторизованному дилеру.
•
В случае перегорания главного защит-
ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого уп-
равления обратитесь к авторизован-
ному дилеру.
Общие сведения
Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.
Если устройство не работает, необходимо
проверить электрическую цепь предохра-
нителей в части обрыва/перегорания.
Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-
реи.
261

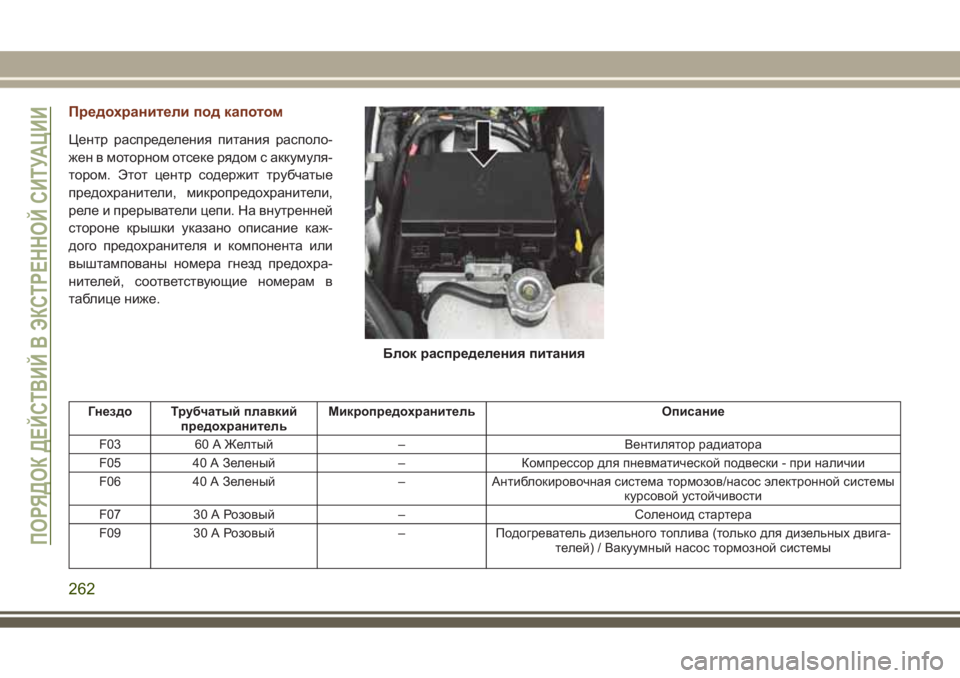

Предохранители под капотом
Центр распределения питания располо-
жен в моторном отсеке рядом с аккумуля-
тором. Этот центр содержит трубчатые
предохранители, микропредохранители,
реле и прерыватели цепи. На внутренней
стороне крышки указано описание каж-
дого предохранителя и компонента или
выштампованы номера гнезд предохра-
нителей, соответствующие номерам в
таблице ниже.
Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F03 60 А Желтый – Вентилятор радиатора
F05 40 А Зеленый – Компрессор для пневматической подвески - при наличии
F06 40 А Зеленый – Антиблокировочная система тормозов/насос электронной системы
курсовой устойчивости
F07 30 А Розовый – Соленоид стартера
F09 30 А Розовый – Подогреватель дизельного топлива (только для дизельных двига-
телей) / Вакуумный насос тормозной системы
Блок распределения питания
