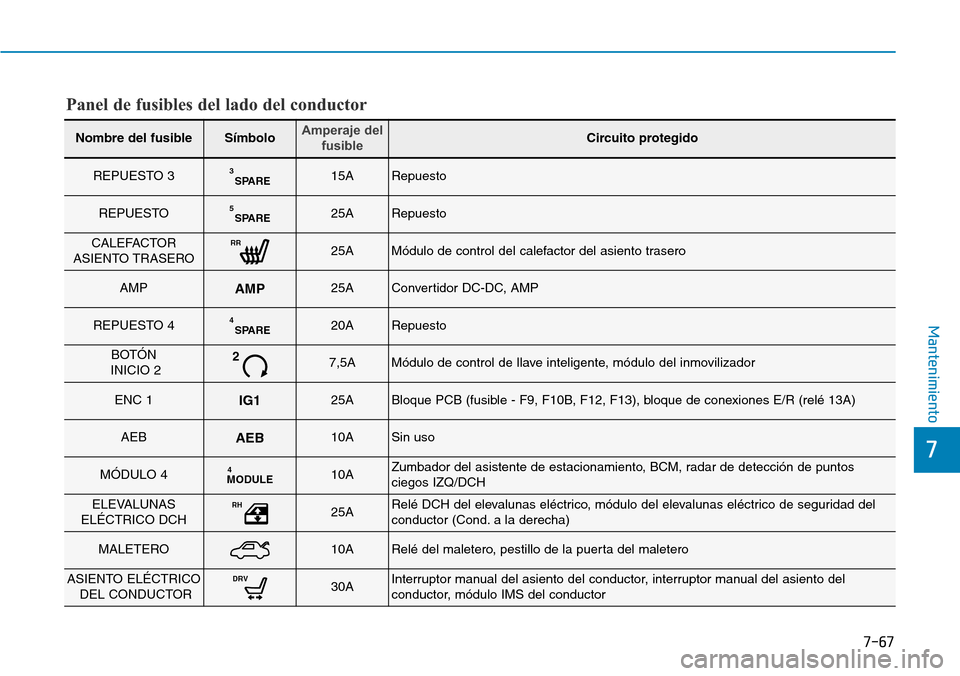

2017 Hyundai Elantra Manual del propietario (in Spanish)

7-67
7
Mantenimiento
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
REPUESTO 3SPARE315ARepuesto
REPUESTOSPARE525ARepuesto
CALEFACTOR
ASIENTO TRASERORR25AMódulo de control del calefactor del asiento trasero
AMPAMP25AConvertidor DC-DC, AMP
REPUESTO 4SPARE420ARepuesto
BOTÓN
INICIO 227,5AMódulo de control de llave inteligente, módulo del inmovilizador
ENC 1IG125ABloque PCB (fusible - F9, F10B, F12, F13), bloque de conexiones E/R (relé 13A)
AEBAEB10ASin uso
MÓDULO 4MODULE410AZumbador del asistente de estacionamiento, BCM, radar de detección de puntos
ciegos IZQ/DCH
ELEVALUNAS
ELÉCTRICO DCHRH25ARelé DCH del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la derecha)
MALETERO10ARelé del maletero, pestillo de la puerta del maletero
ASIENTO ELÉCTRICO
DEL CONDUCTORDRV30AInterruptor manual del asiento del conductor, interruptor manual del asiento del
conductor, módulo IMS del conductor
Panel de fusibles del lado del conductor

7-68
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
CALEFACTOR
ASIENTO
DELANTEROFRT20AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
START (INICIO)7,5ARelé de la alarma antirrobos, interruptor del índice de la transmisión, interruptor bloqueo de
encendido y embrague, módulo de control de la llave inteligente,
ECM/PCM, bloque de conexiones E/R (relé 4)
BOTÓN
INICIO 1115AMódulo de control de la llave inteligente
Aire
acondicionado 2210ABloque de conexiones E/R (relé 12), motor del ventilador, resistencia del ventilador,
módulo de control del A/C
REPUESTO 1SPARE120ARepuesto
ELEVALUNAS
ELÉCTRICO IZQLH25ARelé IZQ. del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la izquierda)
LUZ
INTERIOR10AInterruptor de la llave de encenido y advertencia de la puerta, luz del maletero,
luz de cortesía delantera IZQ/DCH, luz del habitáculo,luz de consola del techo
MÓDULO2MODULE210A
Reloj digital, conector de carga USB, módulo de llamada electrónica MTS, módulo de
control de la llave inteligente, BCM, Audio, unidad principal A/V y navegación,
interruptor del retrovisor exterior eléctrico, convertidor DC-DC, AMP,
bloque de conexiones E/R (relé 14)

7-69
7
Mantenimiento
Panel de fusibles del
compartimento del motor

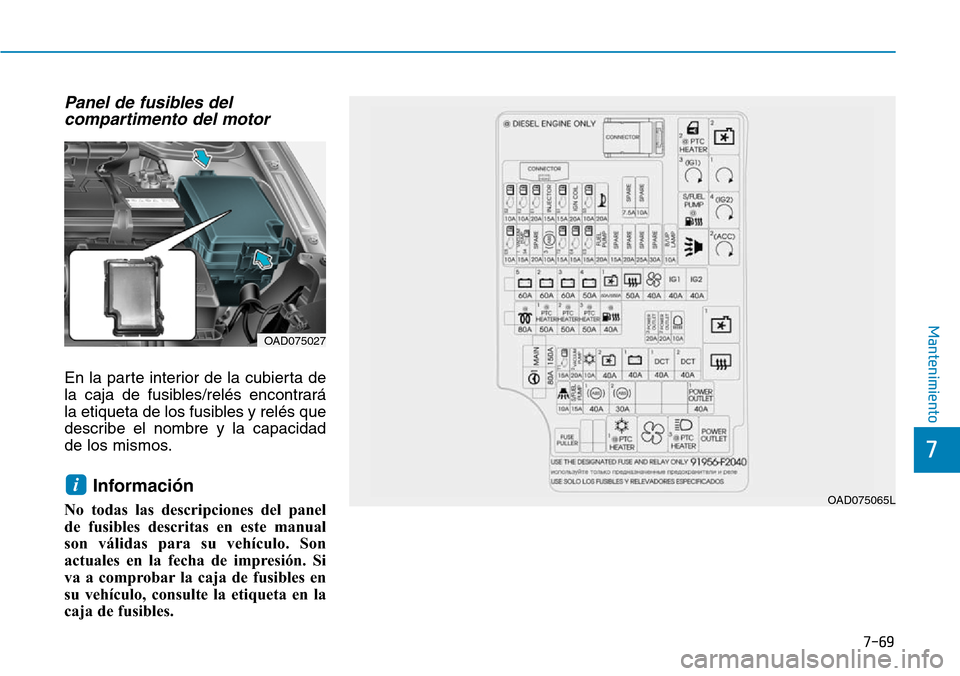

En la parte interior de la cubierta de
la caja de fusibles/relés encontrará
la etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones del panel
de fusibles descritas en este manual
son válidas para su vehículo. Son
actuales en la fecha de impresión. Si
va a comprobar la caja de fusibles en
su vehículo, consulte la etiqueta en la
caja de fusibles.
iOAD075065L
OAD075027

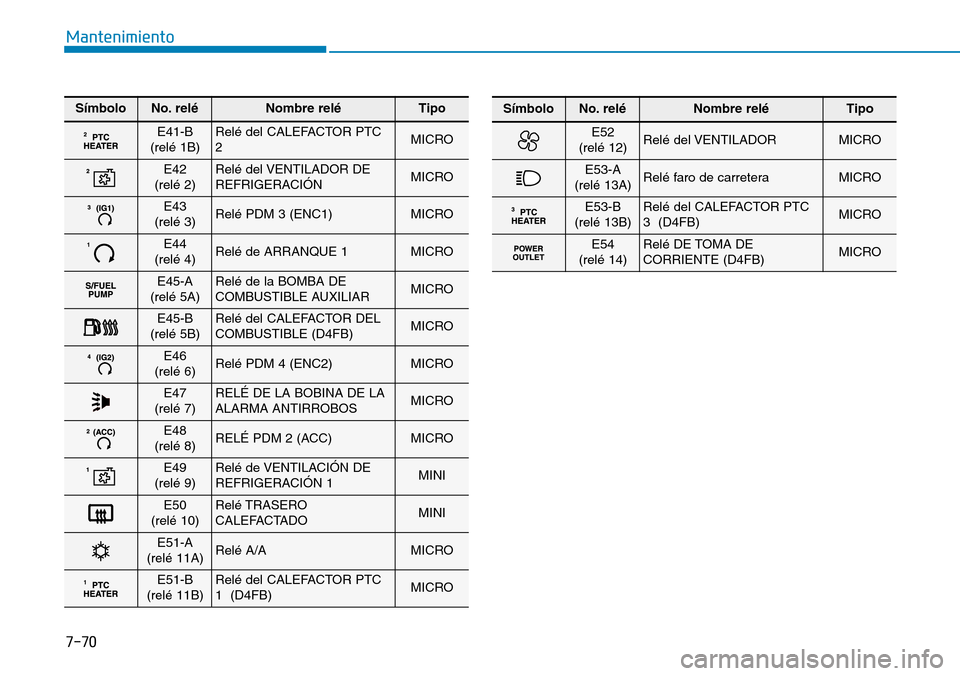

7-70
Mantenimiento
SímboloNo.reléNombre reléTipo
E41-B
(relé 1B)Relé del CALEFACTOR PTC
2MICRO
E42
(relé 2)Relé del VENTILADOR DE
REFRIGERACIÓNMICRO
E43
(relé 3)Relé PDM 3 (ENC1)MICRO
E44
(relé 4)Relé de ARRANQUE 1MICRO
E45-A
(relé 5A)Relé de la BOMBA DE
COMBUSTIBLE AUXILIARMICRO
E45-B
(relé 5B)Relé del CALEFACTOR DEL
COMBUSTIBLE (D4FB)MICRO
E46
(relé 6)Relé PDM 4 (ENC2)MICRO
E47
(relé 7)RELÉ DE LA BOBINA DE LA
ALARMA ANTIRROBOSMICRO
E48
(relé 8)RELÉ PDM 2 (ACC)MICRO
E49
(relé 9)Relé de VENTILACIÓN DE
REFRIGERACIÓN 1MINI
E50
(relé 10)Relé TRASERO
CALEFACTADOMINI
E51-A
(relé 11A)Relé A/AMICRO
E51-B
(relé 11B)Relé del CALEFACTOR PTC
1 (D4FB)MICRO
SímboloNo.reléNombre reléTipo
E52
(relé 12)Relé del VENTILADORMICRO
E53-A
(relé 13A)Relé faro de carreteraMICRO
E53-B
(relé 13B)Relé del CALEFACTOR PTC
3 (D4FB)MICRO
E54
(relé 14)Relé DE TOMA DE
CORRIENTE (D4FB)MICRO

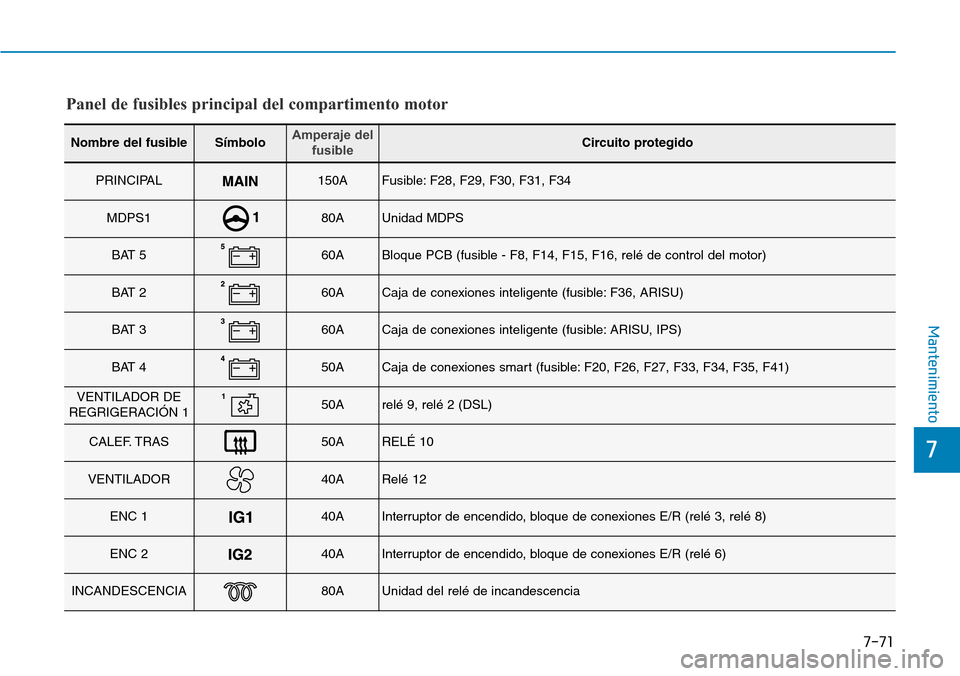

7-71
7
Mantenimiento
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
PRINCIPAL150AFusible: F28, F29, F30, F31, F34
MDPS180AUnidad MDPS
BAT 560ABloque PCB (fusible - F8, F14, F15, F16, relé de control del motor)
BAT 260ACaja de conexiones inteligente (fusible: F36, ARISU)
BAT 360ACaja de conexiones inteligente (fusible: ARISU, IPS)
BAT 450ACaja de conexiones smart (fusible: F20, F26, F27, F33, F34, F35, F41)
VENTILADOR DE
REGRIGERACIÓN 150Arelé 9, relé 2 (DSL)
CALEF. TRAS50ARELÉ 10
VENTILADOR40ARelé 12
ENC 140AInterruptor de encendido, bloque de conexiones E/R (relé 3, relé 8)
ENC 240AInterruptor de encendido, bloque de conexiones E/R (relé 6)
INCANDESCENCIA80AUnidad del relé de incandescencia
Panel de fusibles principal del compartimento motor

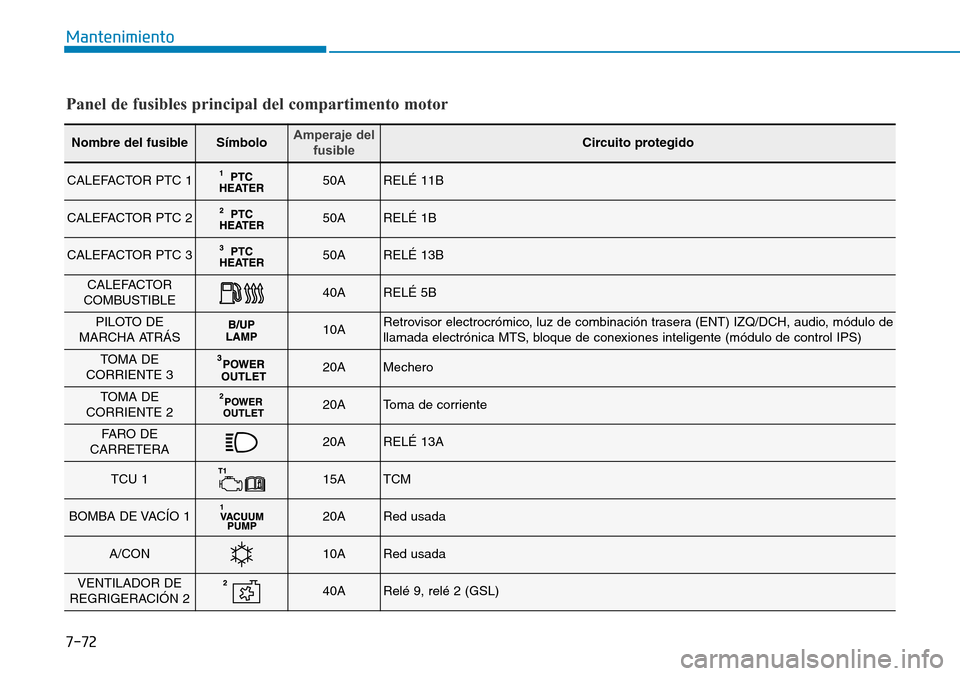

7-72
Mantenimiento
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
CALEFACTOR PTC 150ARELÉ 11B
CALEFACTOR PTC 250ARELÉ 1B
CALEFACTOR PTC 350ARELÉ 13B
CALEFACTOR
COMBUSTIBLE40ARELÉ 5B
PILOTO DE
MARCHA ATRÁS10ARetrovisor electrocrómico, luz de combinación trasera (ENT) IZQ/DCH, audio, módulo de
llamada electrónica MTS, bloque de conexiones inteligente (módulo de control IPS)
TOMA DE
CORRIENTE 320AMechero
TOMA DE
CORRIENTE 220AToma de corriente
FA R O D E
CARRETERA20ARELÉ 13A
TCU 115ATCM
BOMBA DE VACÍO 120ARed usada
A/CON10ARed usada
VENTILADOR DE
REGRIGERACIÓN 240ARelé 9, relé 2 (GSL)
Panel de fusibles principal del compartimento motor

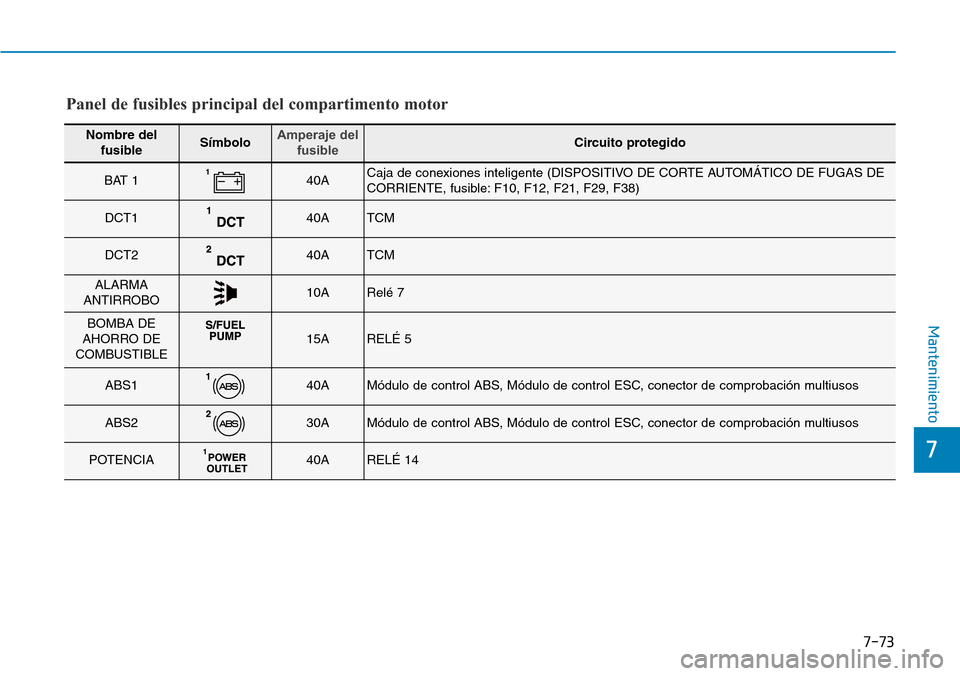

7-73
7
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
BAT 140ACaja de conexiones inteligente (DISPOSITIVO DE CORTE AUTOMÁTICO DE FUGAS DE
CORRIENTE, fusible: F10, F12, F21, F29, F38)
DCT140ATCM
DCT240ATCM
ALARMA
ANTIRROBO10ARelé 7
BOMBA DE
AHORRO DE
COMBUSTIBLE15ARELÉ 5
ABS140AMódulo de control ABS, Módulo de control ESC, conector de comprobación multiusos
ABS230AMódulo de control ABS, Módulo de control ESC, conector de comprobación multiusos
POTENCIA40ARELÉ 14
Panel de fusibles principal del compartimento motor

7-74
Mantenimiento
Panel de fusibles principal del compartimento motor - PCB Block (Gamma 1,6 MPI)
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
SENSOR210AVálvula solenoide del control de purga, válvula solenoide de entrada variables, bloque de
conexiones E/R (relé 2, relé 9)
ECU215A-
ECU110AECM/PCM
INY.15AINYECTOR 1~4
SENSOR115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
ENC15ABobinas de encendido #1~#4, condensador
SNSR320ARelé de la bomba de combustible, válvula de control de aceite 1, válvula solenoide de
control de aceite 2
BOCINA10ARelé de la bocina
ECU510AECM/PCM
SNSR420A-
ABS315AMódulo ABS/ESC, conector de comprobación multifunción
TCU215ASensor de velocidad del vehículo, interruptor del índice de la transmisión, bloque de
conexiones E/R, (fusible: F17)
ECU420AECM/PCM
ECU310AECM/PCM
BOMBA DE
COMBUSTIBLE20ARelé de la bomba del combustible
