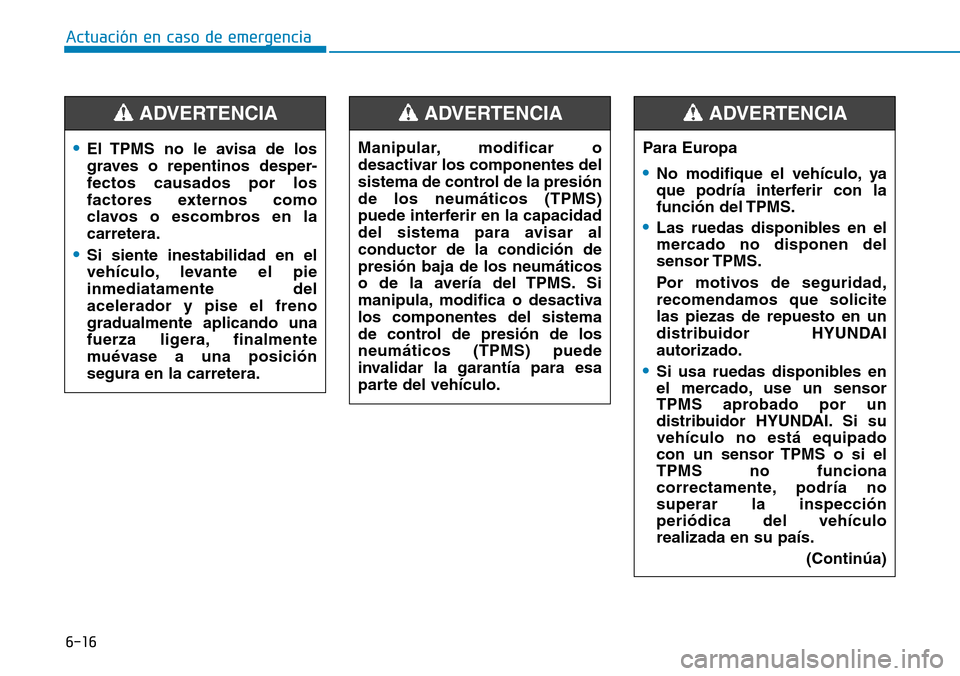

6-16
Actuación en caso de emergencia
Para Europa
•No modifique el vehículo, ya
que podría interferir con la
función del TPMS.
•Las ruedas disponibles en el
mercado no disponen del
sensor TPMS.
Por motivos de seguridad,
recomendamos que solicite
las piezas de repuesto en un
distribuidor HYUNDAI
autorizado.
•Si usa ruedas disponibles en
el mercado, use un sensor
TPMS aprobado por un
distribuidor HYUNDAI. Si su
vehículo no está equipado
con un sensor TPMS o si el
TPMS no funciona
correctamente, podría no
superar la inspección
periódica del vehículo
realizada en su país.
(Continúa)
ADVERTENCIA
•El TPMS no le avisa de los
graves o repentinos desper-
fectos causados por los
factores externos como
clavos o escombros en la
carretera.
•Si siente inestabilidad en el
vehículo, levante el pie
inmediatamente del
acelerador y pise el freno
gradualmente aplicando una
fuerza ligera, finalmente
muévase a una posición
segura en la carretera.
ADVERTENCIA
Manipular, modificar o
desactivar los componentes del
sistema de control de la presión
de los neumáticos (TPMS)
puede interferir en la capacidad
del sistema para avisar al
conductor de la condición de
presión baja de los neumáticos
o de la avería del TPMS. Si
manipula, modifica o desactiva
los componentes del sistema
de control de presión de los
neumáticos (TPMS) puede
invalidar la garantía para esa
parte del vehículo.
ADVERTENCIA

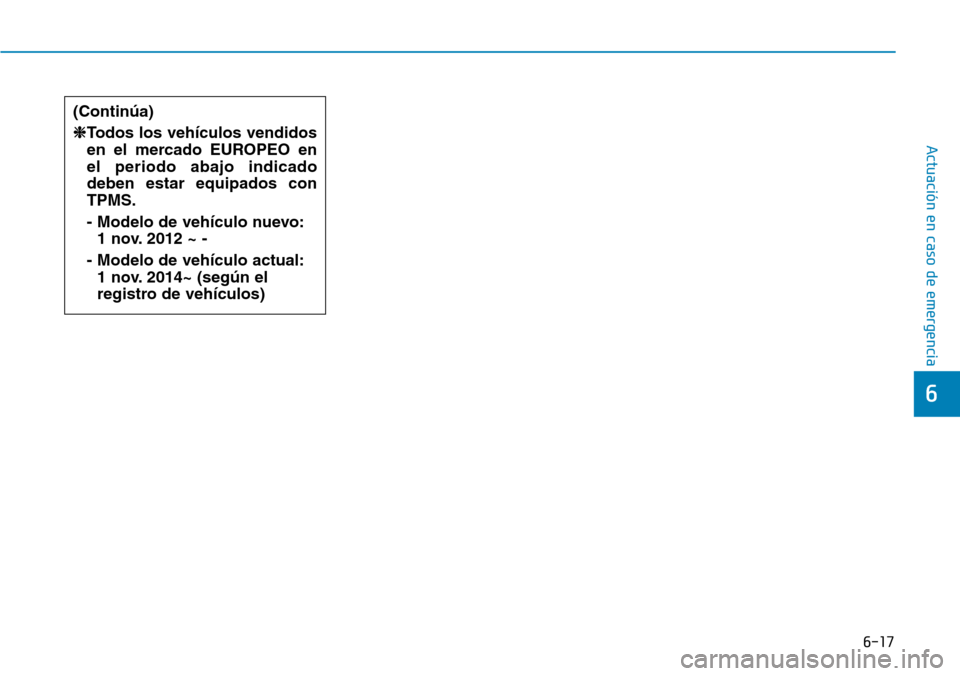

6-17
Actuación en caso de emergencia
6
(Continúa)
❈Todos los veh

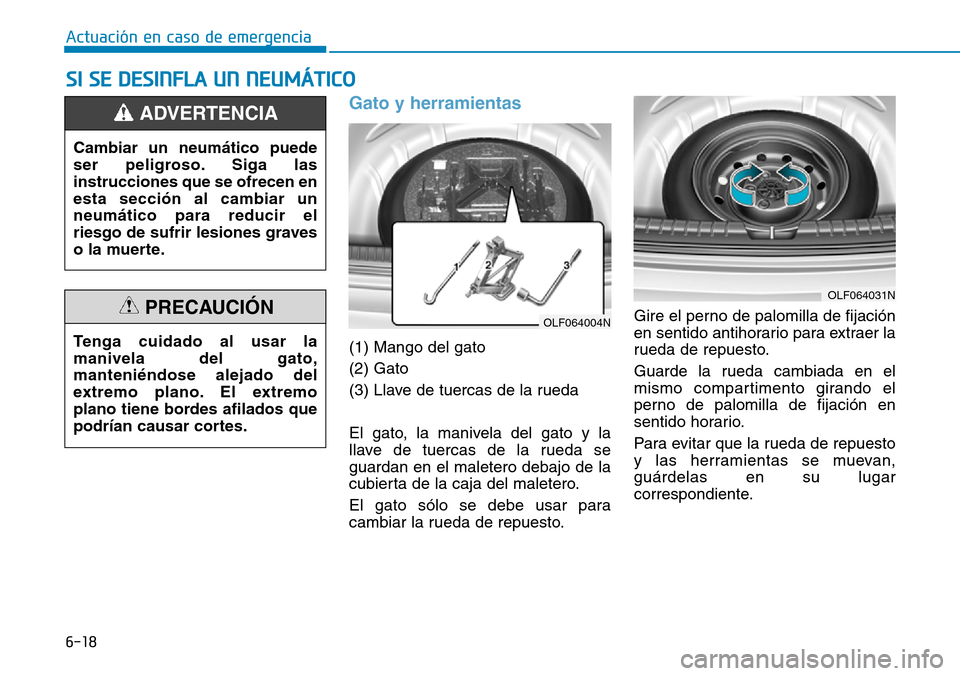

6-18
Actuación en caso de emergencia
Gato y herramientas
(1) Mango del gato
(2) Gato
(3) Llave de tuercas de la rueda
El gato, la manivela del gato y la
llave de tuercas de la rueda se
guardan en el maletero debajo de la
cubierta de la caja del maletero.
El gato sólo se debe usar para
cambiar la rueda de repuesto.Gire el perno de palomilla de fijación
en sentido antihorario para extraer la
rueda de repuesto.
Guarde la rueda cambiada en el
mismo compartimento girando el
perno de palomilla de fijación en
sentido horario.
Para evitar que la rueda de repuesto
y las herramientas se muevan,
guárdelas en su lugar
correspondiente.
SI SE DESINFLA UN NEUMÁTICO
Cambiar un neumático puede
ser peligroso. Siga las
instrucciones que se ofrecen en
esta sección al cambiar un
neumático para reducir el
riesgo de sufrir lesiones graves
o la muerte.
ADVERTENCIA
OLF064004N
OLF064031N
Tenga cuidado al usar la
manivela del gato,
manteniéndose alejado del
extremo plano. El extremo
plano tiene bordes afilados que
podrían causar cortes.
PRECAUCIÓN

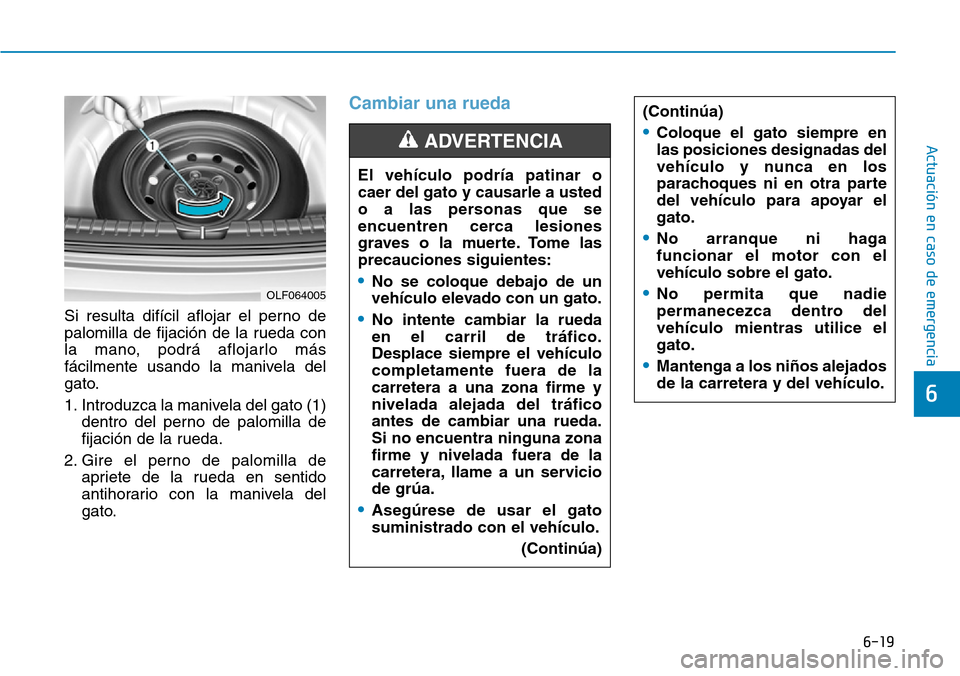

6-19
Actuación en caso de emergencia
6
Si resulta difícil aflojar el perno de
palomilla de fijación de la rueda con
la mano, podrá aflojarlo más
fácilmente usando la manivela del
gato.
1. Introduzca la manivela del gato (1)
dentro del perno de palomilla de
fijación de la rueda.
2. Gire el perno de palomilla de
apriete de la rueda en sentido
antihorario con la manivela del
gato.
Cambiar una rueda
OLF064005
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
•No se coloque debajo de un
vehículo elevado con un gato.
•No intente cambiar la rueda
en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
•Asegúrese de usar el gato
suministrado con el vehículo.
(Continúa)
ADVERTENCIA
(Continúa)
•Coloque el gato siempre en
las posiciones designadas del
vehículo y nunca en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
•No arranque ni haga
funcionar el motor con el
vehículo sobre el gato.
•No permita que nadie
permanecezca dentro del
vehículo mientras utilice el
gato.
•Mantenga a los niños alejados
de la carretera y del vehículo.

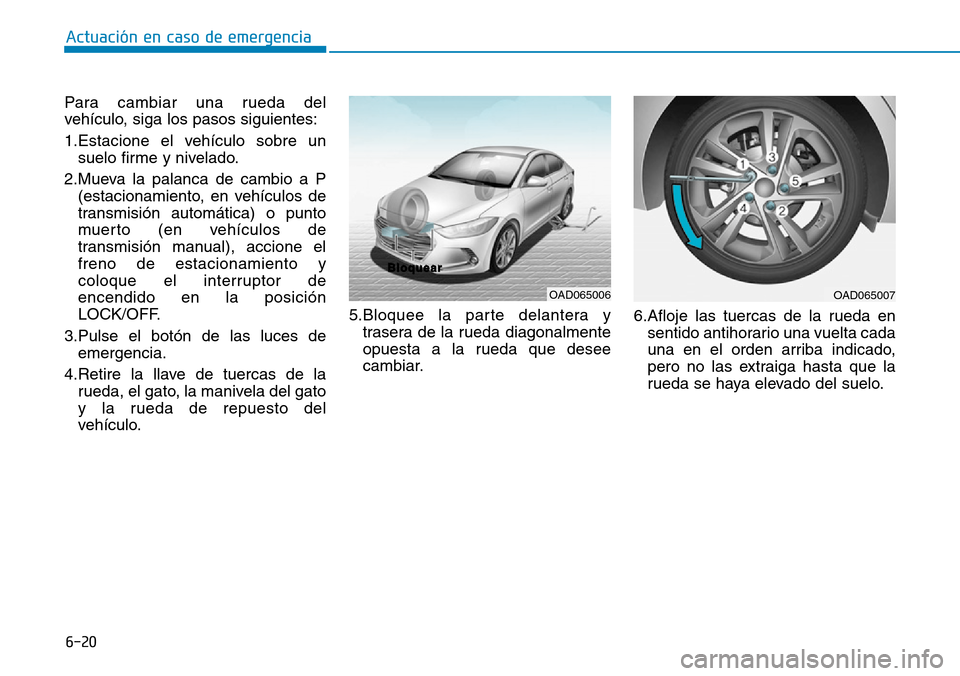

6-20
Actuación en caso de emergencia
Para cambiar una rueda del
vehículo, siga los pasos siguientes:
1.Estacione el vehículo sobre un
suelo firme y nivelado.
2.Mueva la palanca de cambio a P
(estacionamiento, en vehículos de
transmisión automática) o punto
muerto (en vehículos de
transmisión manual), accione el
freno de estacionamiento y
coloque el interruptor de
encendido en la posición
LOCK/OFF.
3.Pulse el botón de las luces de
emergencia.
4.Retire la llave de tuercas de la
rueda, el gato, la manivela del gato
y la rueda de repuesto del
vehículo.5.Bloquee la parte delantera y
trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar.6.Afloje las tuercas de la rueda en
sentido antihorario una vuelta cada
una en el orden arriba indicado,
pero no las extraiga hasta que la
rueda se haya elevado del suelo.
OAD065006
B B
l l
o o
q q
u u
e e
a a
r r
OAD065007

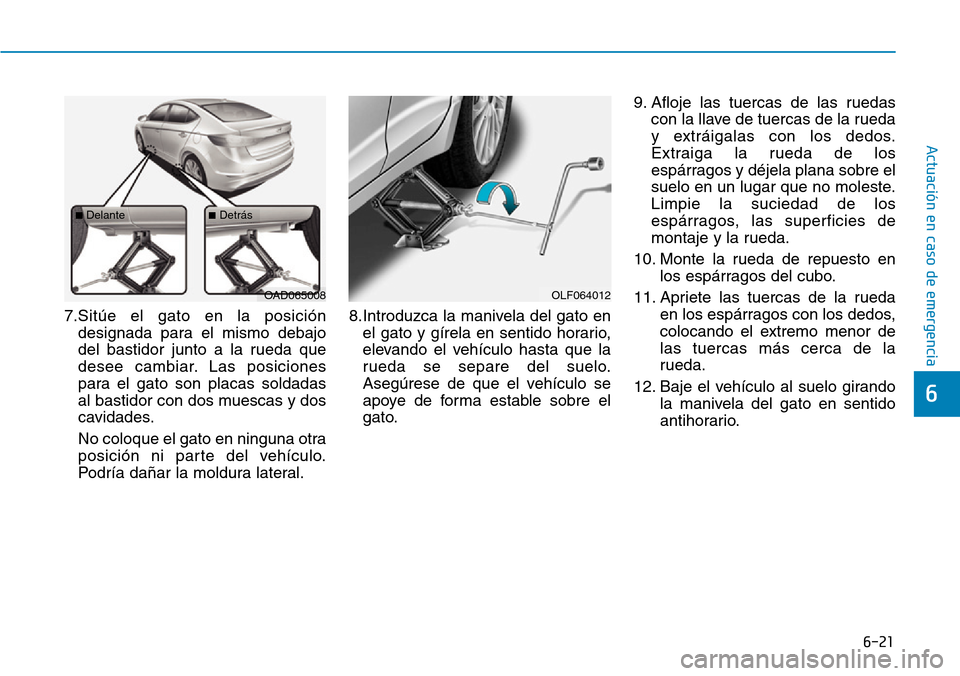

6-21
Actuación en caso de emergencia
6
7.Sitúe el gato en la posición
designada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos muescas y dos
cavidades.
No coloque el gato en ninguna otra
posición ni parte del vehículo.
Podría dañar la moldura lateral.8.Introduzca la manivela del gato en
el gato y gírela en sentido horario,
elevando el vehículo hasta que la
rueda se separe del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato.9. Afloje las tuercas de las ruedas
con la llave de tuercas de la rueda
y extráigalas con los dedos.
Extraiga la rueda de los
espárragos y déjela plana sobre el
suelo en un lugar que no moleste.
Limpie la suciedad de los
espárragos, las superficies de
montaje y la rueda.
10. Monte la rueda de repuesto en
los espárragos del cubo.
11. Apriete las tuercas de la rueda
en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
12. Baje el vehículo al suelo girando
la manivela del gato en sentido
antihorario.
OAD065008
■Delante■Detrás
OLF064012

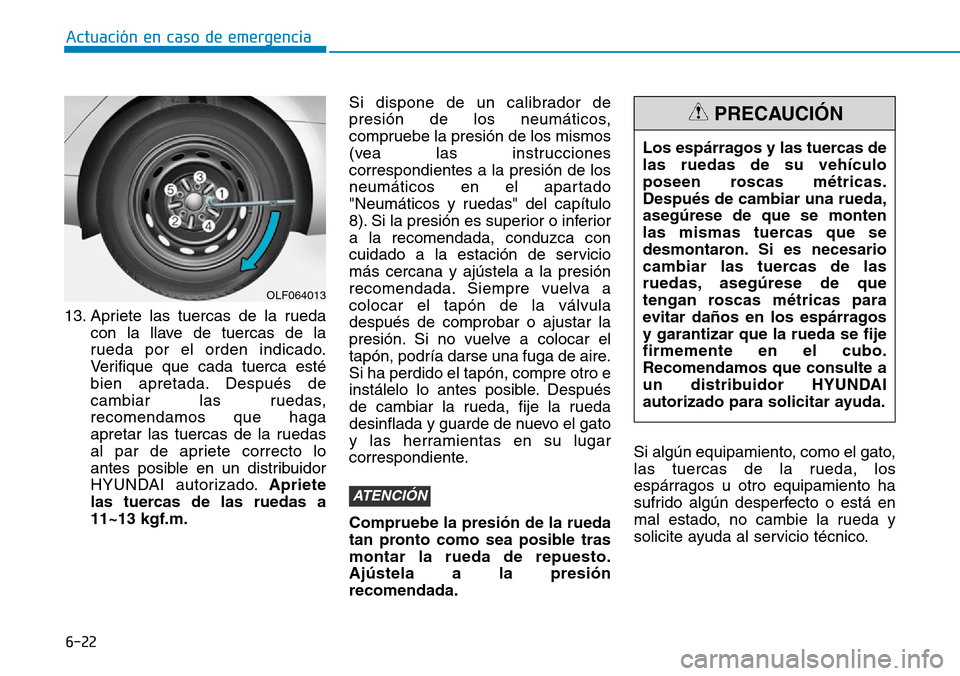

6-22
Actuación en caso de emergencia
13. Apriete las tuercas de la rueda
con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca esté
bien apretada. Después de
cambiar las ruedas,
recomendamos que haga
apretar las tuercas de la ruedas
al par de apriete correcto lo
antes posible en un distribuidor
HYUNDAI autorizado.Apriete
las tuercas de las ruedas a
11~13 kgf.m.Si dispone de un calibrador de
presión de los neumáticos,
compruebe la presión de los mismos
(vea las instrucciones
correspondientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8). Si la presión es superior o inferior
a la recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente.
Compruebe la presión de la rueda
tan pronto como sea posible tras
montar la rueda de repuesto.
Ajústela a la presión
recomendada.Si algún equipamiento, como el gato,
las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
ATENCIÓN
OLF064013
Los espárragos y las tuercas de
las ruedas de su vehículo
poseen roscas métricas.
Después de cambiar una rueda,
asegúrese de que se monten
las mismas tuercas que se
desmontaron. Si es necesario
cambiar las tuercas de las
ruedas, asegúrese de que
tengan roscas métricas para
evitar daños en los espárragos
y garantizar que la rueda se fije
firmemente en el cubo.
Recomendamos que consulte a
un distribuidor HYUNDAI
autorizado para solicitar ayuda.
PRECAUCIÓN

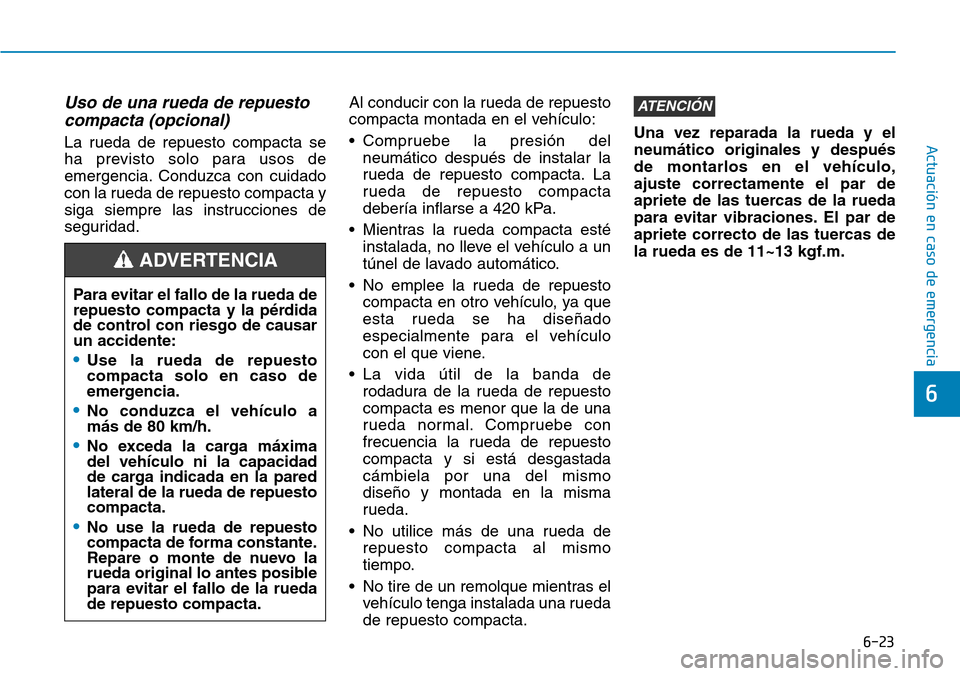

6-23
Actuación en caso de emergencia
6
Uso de una rueda de repuesto
compacta (opcional)
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad.Al conducir con la rueda de repuesto
compacta montada en el vehículo:
• Compruebe la presión del
neumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
• Mientras la rueda compacta esté
instalada, no lleve el vehículo a un
túnel de lavado automático.
• No emplee la rueda de repuesto
compacta en otro vehículo, ya que
esta rueda se ha diseñado
especialmente para el vehículo
con el que viene.
• La vida útil de la banda de
rodadura de la rueda de repuesto
compacta es menor que la de una
rueda normal. Compruebe con
frecuencia la rueda de repuesto
compacta y si está desgastada
cámbiela por una del mismo
diseño y montada en la misma
rueda.
• No utilice más de una rueda de
repuesto compacta al mismo
tiempo.
• No tire de un remolque mientras el
vehículo tenga instalada una rueda
de repuesto compacta.Una vez reparada la rueda y el
neumático originales y después
de montarlos en el vehículo,
ajuste correctamente el par de
apriete de las tuercas de la rueda
para evitar vibraciones. El par de
apriete correcto de las tuercas de
la rueda es de 11~13 kgf.m.
ATENCIÓN
Para evitar el fallo de la rueda de
repuesto compacta y la pérdida
de control con riesgo de causar
un accidente:
•Use la rueda de repuesto
compacta solo en caso de
emergencia.
•No conduzca el vehículo a
más de 80 km/h.
•No exceda la carga máxima
del vehículo ni la capacidad
de carga indicada en la pared
lateral de la rueda de repuesto
compacta.
•No use la rueda de repuesto
compacta de forma constante.
Repare o monte de nuevo la
rueda original lo antes posible
para evitar el fallo de la rueda
de repuesto compacta.
ADVERTENCIA
