2017 Hyundai Elantra Manual del propietario (in Spanish)

3-126
Prestaciones de comodidad de su vehículo
Información
Mantenga siempre limpia la lente de
la cámara. La cámara podría no
funcionar con normalidad si la lente
está cubierta con suciedad o nieve.

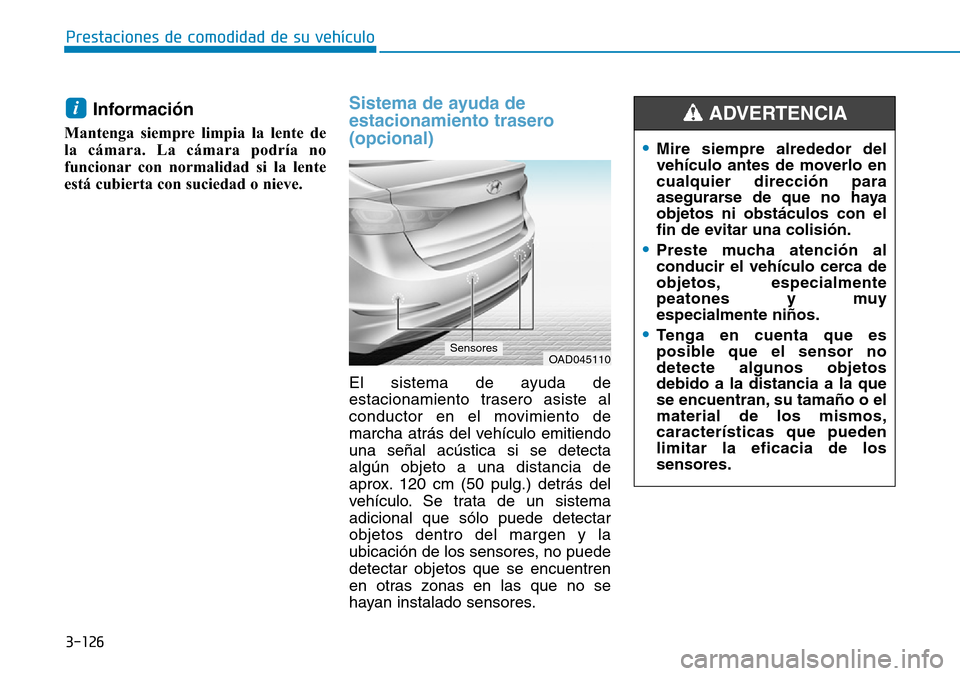

Sistema de ayuda de
estacionamiento trasero
(opcional)
El sistema de ayuda de
estacionamiento trasero asiste al
conductor en el movimiento de
marcha atrás del vehículo emitiendo
una señal acústica si se detecta
algún objeto a una distancia de
aprox. 120 cm (50 pulg.) detrás del
vehículo. Se trata de un sistema
adicional que sólo puede detectar
objetos dentro del margen y la
ubicación de los sensores, no puede
detectar objetos que se encuentren
en otras zonas en las que no se
hayan instalado sensores.
i
OAD045110Sensores
•Mire siempre alrededor del
vehículo antes de moverlo en
cualquier dirección para
asegurarse de que no haya
objetos ni obstáculos con el
fin de evitar una colisión.
•Preste mucha atención al
conducir el vehículo cerca de
objetos, especialmente
peatones y muy
especialmente niños.
•Tenga en cuenta que es
posible que el sensor no
detecte algunos objetos
debido a la distancia a la que
se encuentran, su tamaño o el
material de los mismos,
características que pueden
limitar la eficacia de los
sensores.
ADVERTENCIA

3-127
Prestaciones de comodidad de su vehículo
3

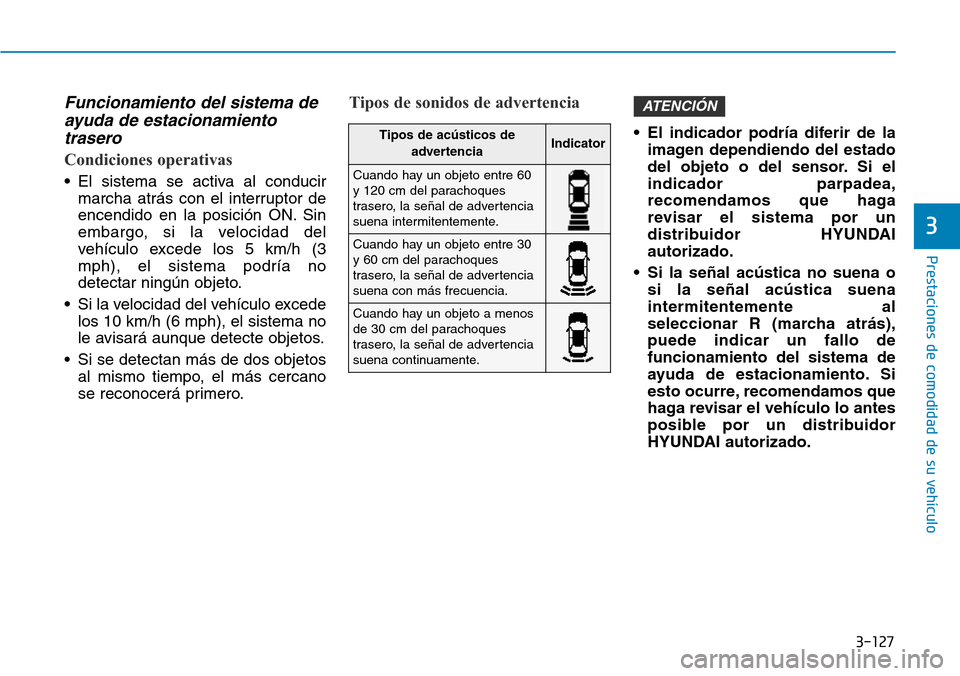

Funcionamiento del sistema de
ayuda de estacionamiento
trasero
Condiciones operativas
•El sistema se activa al conducir
marcha atrás con el interruptor de
encendido en la posición ON. Sin
embargo, si la velocidad del
vehículo excede los 5 km/h (3
mph), el sistema podría no
detectar ningún objeto.
•Si la velocidad del vehículo excede
los 10 km/h (6 mph), el sistema no
le avisará aunque detecte objetos.
• Si se detectan más de dos objetos
al mismo tiempo, el más cercano
se reconocerá primero.
Tipos de sonidos de advertencia
• El indicador podría diferir de la
imagen dependiendo del estado
del objeto o del sensor. Si el
indicador parpadea,
recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI
autorizado.
• Si la señal acústica no suena o
si la señal acústica suena
intermitentemente al
seleccionar R (marcha atrás),
puede indicar un fallo de
funcionamiento del sistema de
ayuda de estacionamiento. Si
esto ocurre, recomendamos que
haga revisar el vehículo lo antes
posible por un distribuidor
HYUNDAI autorizado.
ATENCIÓN
Tipos de acústicos de
advertenciaIndicator
Cuando hay un objeto entre 60
y 120 cm del parachoques
trasero, la señal de advertencia
suena intermitentemente.
Cuando hay un objeto entre 30
y 60 cm del parachoques
trasero, la señal de advertencia
suena con más frecuencia.
Cuando hay un objeto a menos
de 30 cm del parachoques
trasero, la señal de advertencia
suena continuamente.

3-128
Prestaciones de comodidad de su vehículo

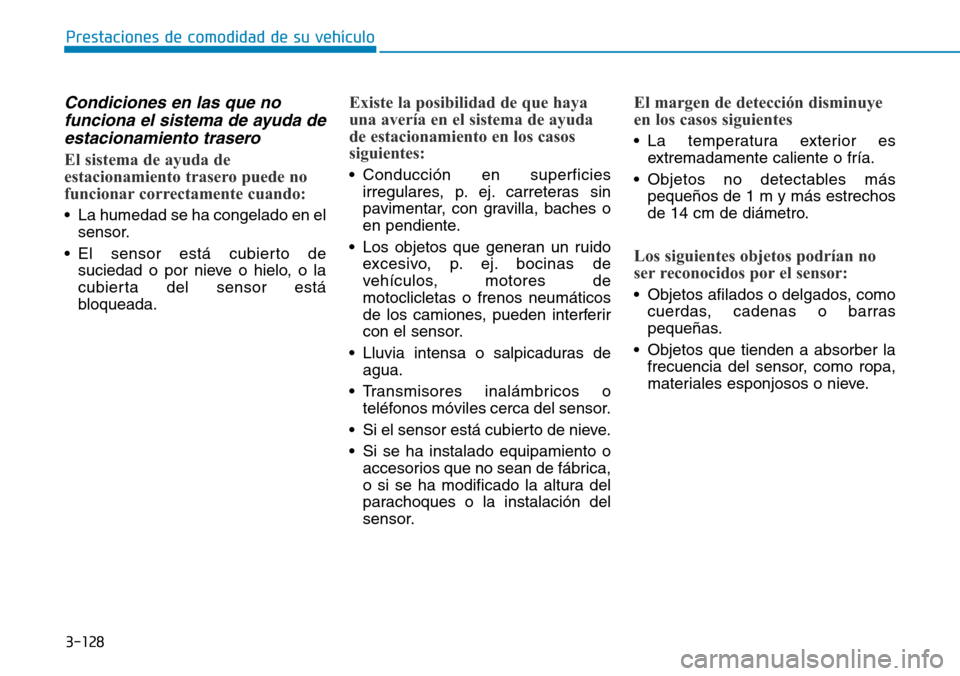

Condiciones en las que no
funciona el sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente cuando:
• La humedad se ha congelado en el
sensor.
• El sensor está cubierto de
suciedad o por nieve o hielo, o la
cubierta del sensor está
bloqueada.
Existe la posibilidad de que haya
una avería en el sistema de ayuda
de estacionamiento en los casos
siguientes:
• Conducción en superficies
irregulares, p. ej. carreteras sin
pavimentar, con gravilla, baches o
en pendiente.
• Los objetos que generan un ruido
excesivo, p. ej. bocinas de
vehículos, motores de
motoclicletas o frenos neumáticos
de los camiones, pueden interferir
con el sensor.
• Lluvia intensa o salpicaduras de
agua.
• Transmisores inalámbricos o
teléfonos móviles cerca del sensor.
• Si el sensor está cubierto de nieve.
• Si se ha instalado equipamiento o
accesorios que no sean de fábrica,
o si se ha modificado la altura del
parachoques o la instalación del
sensor.
El margen de detección disminuye
en los casos siguientes
• La temperatura exterior es
extremadamente caliente o fría.
• Objetos no detectables más
pequeños de 1 m y más estrechos
de 14 cm de diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
• Objetos afilados o delgados, como
cuerdas, cadenas o barras
pequeñas.
• Objetos que tienden a absorber la
frecuencia del sensor, como ropa,
materiales esponjosos o nieve.

3-129
Prestaciones de comodidad de su vehículo
3

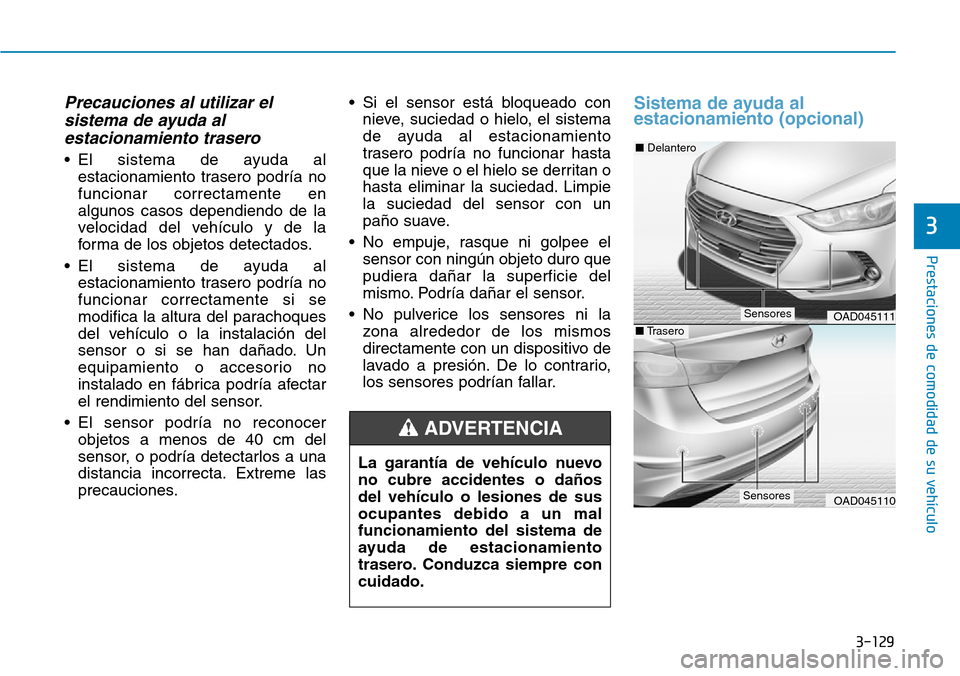

Precauciones al utilizar el
sistema de ayuda al
estacionamiento trasero
• El sistema de ayuda al
estacionamiento trasero podría no
funcionar correctamente en
algunos casos dependiendo de la
velocidad del vehículo y de la
forma de los objetos detectados.
• El sistema de ayuda al
estacionamiento trasero podría no
funcionar correctamente si se
modifica la altura del parachoques
del vehículo o la instalación del
sensor o si se han dañado. Un
equipamiento o accesorio no
instalado en fábrica podría afectar
el rendimiento del sensor.
• El sensor podría no reconocer
objetos a menos de 40 cm del
sensor, o podría detectarlos a una
distancia incorrecta. Extreme las
precauciones.• Si el sensor está bloqueado con
nieve, suciedad o hielo, el sistema
de ayuda al estacionamiento
trasero podría no funcionar hasta
que la nieve o el hielo se derritan o
hasta eliminar la suciedad. Limpie
la suciedad del sensor con un
paño suave.
• No empuje, rasque ni golpee el
sensor con ningún objeto duro que
pudiera dañar la superficie del
mismo. Podría dañar el sensor.
• No pulverice los sensores ni la
zona alrededor de los mismos
directamente con un dispositivo de
lavado a presión. De lo contrario,
los sensores podrían fallar.
Sistema de ayuda al
estacionamiento (opcional)
La garantía de vehículo nuevo
no cubre accidentes o daños
del vehículo o lesiones de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento
trasero. Conduzca siempre con
cuidado.
ADVERTENCIA
OAD045111
OAD045110
■Delantero
■Trasero
Sensores
Sensores

3-130
Prestaciones de comodidad de su vehículo

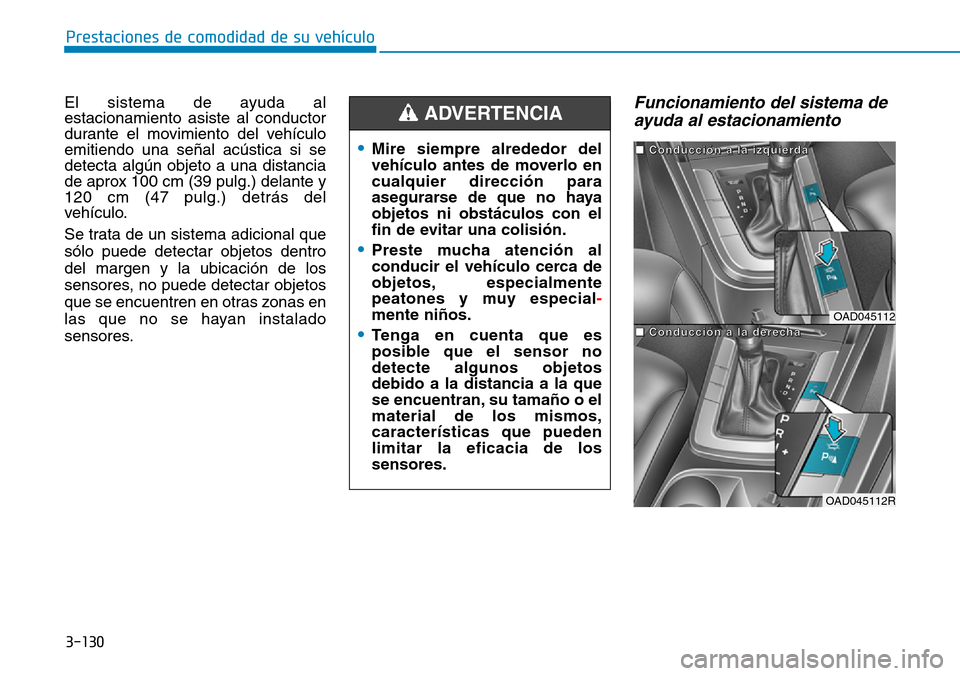

El sistema de ayuda al
estacionamiento asiste al conductor
durante el movimiento del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia
de aprox 100 cm (39 pulg.) delante y
120 cm (47 pulg.) detrás del
vehículo.
Se trata de un sistema adicional que
sólo puede detectar objetos dentro
del margen y la ubicación de los
sensores, no puede detectar objetos
que se encuentren en otras zonas en
las que no se hayan instalado
sensores.
Funcionamiento del sistema de
ayuda al estacionamiento
•Mire siempre alrededor del
vehículo antes de moverlo en
cualquier dirección para
asegurarse de que no haya
objetos ni obstáculos con el
fin de evitar una colisión.
•Preste mucha atención al
conducir el vehículo cerca de
objetos, especialmente
peatones y muy especial-
mente niños.
•Tenga en cuenta que es
posible que el sensor no
detecte algunos objetos
debido a la distancia a la que
se encuentran, su tamaño o el
material de los mismos,
características que pueden
limitar la eficacia de los
sensores.
ADVERTENCIA
OAD045112
OAD045112R
■ ■
C C
o o
n n
d d
u u
c c
c c
i i
ó ó
n n

a a

l l
a a

i i
z z
q q
u u
i i
e e
r r
d daa a
■ ■
C C
o o
n n
d d
u u
c c
c c
i i
ó ó
n n

a a

l l
a a

d d
e e
r r
e e
c c
h h
a a

3-131
Prestaciones de comodidad de su vehículo
3

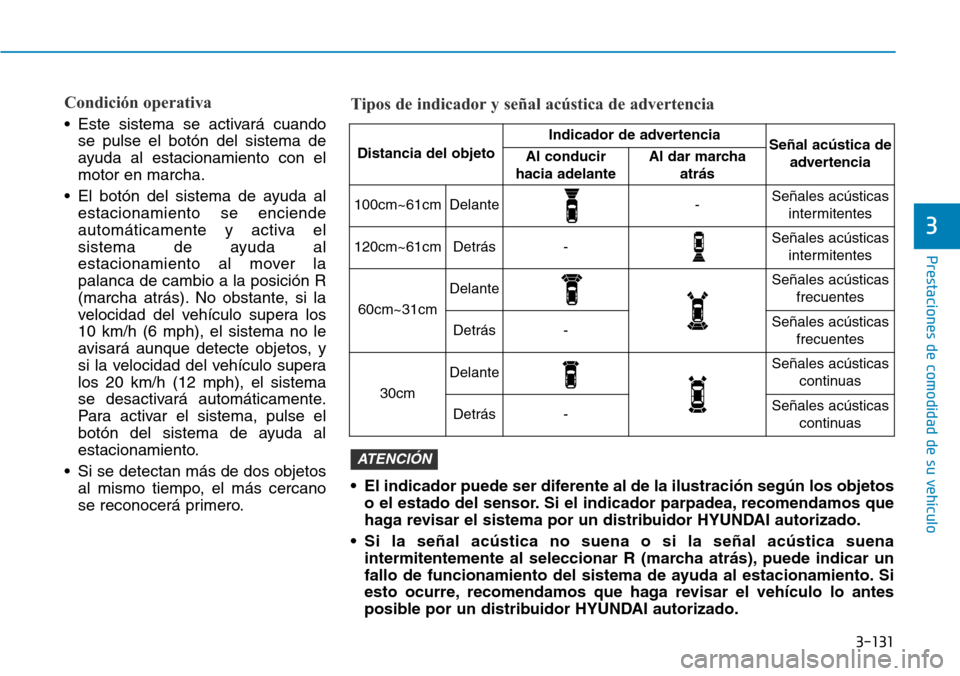

Condición operativa
• Este sistema se activará cuando
se pulse el botón del sistema de
ayuda al estacionamiento con el
motor en marcha.
• El botón del sistema de ayuda al
estacionamiento se enciende
automáticamente y activa el
sistema de ayuda al
estacionamiento al mover la
palanca de cambio a la posición R
(marcha atrás). No obstante, si la
velocidad del vehículo supera los
10 km/h (6 mph), el sistema no le
avisará aunque detecte objetos, y
si la velocidad del vehículo supera
los 20 km/h (12 mph), el sistema
se desactivará automáticamente.
Para activar el sistema, pulse el
botón del sistema de ayuda al
estacionamiento.
• Si se detectan más de dos objetos
al mismo tiempo, el más cercano
se reconocerá primero.
Tipos de indicador y señal acústica de advertencia
Distancia del objeto
Indicador de advertencia Señal acústica de
advertenciaAl conducir
hacia adelante Al dar marcha
atrás
100cm~61cmDelante -Señales acústicas
intermitentes
120cm~61cmDetrás -Señales acústicas
intermitentes
60cm~31cm
Delante Señales acústicas
frecuentes
Detrás -Señales acústicas
frecuentes
30cm
Delante Señales acústicas
continuas
Detrás -Señales acústicas
continuas
• El indicador puede ser diferente al de la ilustración según los objetos
o el estado del sensor. Si el indicador parpadea, recomendamos que
haga revisar el sistema por un distribuidor HYUNDAI autorizado.
• Si la señal acústica no suena o si la señal acústica suena
intermitentemente al seleccionar R (marcha atrás), puede indicar un
fallo de funcionamiento del sistema de ayuda al estacionamiento. Si
esto ocurre, recomendamos que haga revisar el vehículo lo antes
posible por un distribuidor HYUNDAI autorizado.
ATENCIÓN

3-132
Prestaciones de comodidad de su vehículo

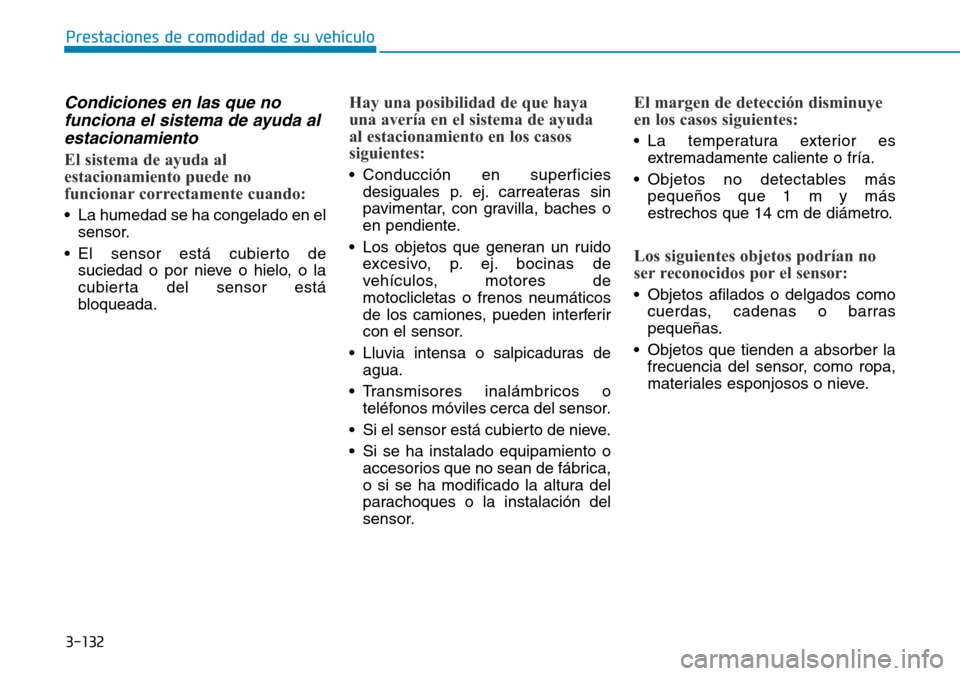

Condiciones en las que no
funciona el sistema de ayuda al
estacionamiento
El sistema de ayuda al
estacionamiento puede no
funcionar correctamente cuando:
• La humedad se ha congelado en el
sensor.
• El sensor está cubierto de
suciedad o por nieve o hielo, o la
cubierta del sensor está
bloqueada.
Hay una posibilidad de que haya
una avería en el sistema de ayuda
al estacionamiento en los casos
siguientes:
• Conducción en superficies
desiguales p. ej. carreateras sin
pavimentar, con gravilla, baches o
en pendiente.
• Los objetos que generan un ruido
excesivo, p. ej. bocinas de
vehículos, motores de
motoclicletas o frenos neumáticos
de los camiones, pueden interferir
con el sensor.
• Lluvia intensa o salpicaduras de
agua.
• Transmisores inalámbricos o
teléfonos móviles cerca del sensor.
• Si el sensor está cubierto de nieve.
• Si se ha instalado equipamiento o
accesorios que no sean de fábrica,
o si se ha modificado la altura del
parachoques o la instalación del
sensor.
El margen de detección disminuye
en los casos siguientes:
• La temperatura exterior es
extremadamente caliente o fría.
• Objetos no detectables más
pequeños que 1 m y más
estrechos que 14 cm de diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
• Objetos afilados o delgados como
cuerdas, cadenas o barras
pequeñas.
• Objetos que tienden a absorber la
frecuencia del sensor, como ropa,
materiales esponjosos o nieve.

3-133
Prestaciones de comodidad de su vehículo

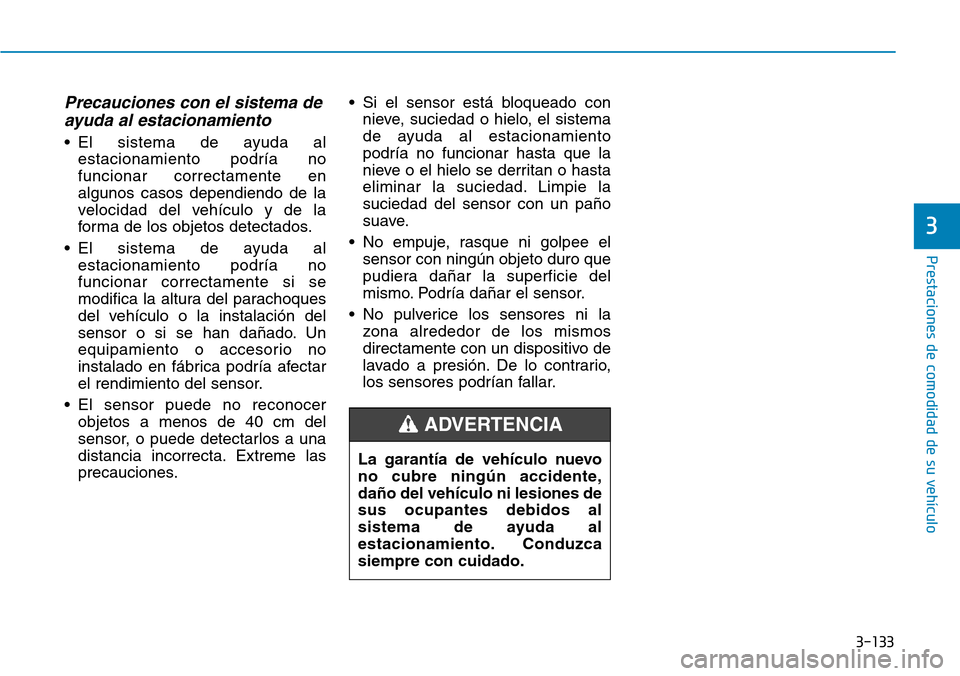

Precauciones con el sistema de
ayuda al estacionamiento
• El sistema de ayuda al
estacionamiento podría no
funcionar correctamente en
algunos casos dependiendo de la
velocidad del vehículo y de la
forma de los objetos detectados.
• El sistema de ayuda al
estacionamiento podría no
funcionar correctamente si se
modifica la altura del parachoques
del vehículo o la instalación del
sensor o si se han dañado. Un
equipamiento o accesorio no
instalado en fábrica podría afectar
el rendimiento del sensor.
• El sensor puede no reconocer
objetos a menos de 40 cm del
sensor, o puede detectarlos a una
distancia incorrecta. Extreme las
precauciones.• Si el sensor está bloqueado con
nieve, suciedad o hielo, el sistema
de ayuda al estacionamiento
podría no funcionar hasta que la
nieve o el hielo se derritan o hasta
eliminar la suciedad. Limpie la
suciedad del sensor con un paño
suave.
• No empuje, rasque ni golpee el
sensor con ningún objeto duro que
pudiera dañar la superficie del
mismo. Podría dañar el sensor.
• No pulverice los sensores ni la
zona alrededor de los mismos
directamente con un dispositivo de
lavado a presión. De lo contrario,
los sensores podrían fallar.
3
La garantía de vehículo nuevo
no cubre ningún accidente,
daño del vehículo ni lesiones de
sus ocupantes debidos al
sistema de ayuda al
estacionamiento. Conduzca
siempre con cuidado.
ADVERTENCIA
