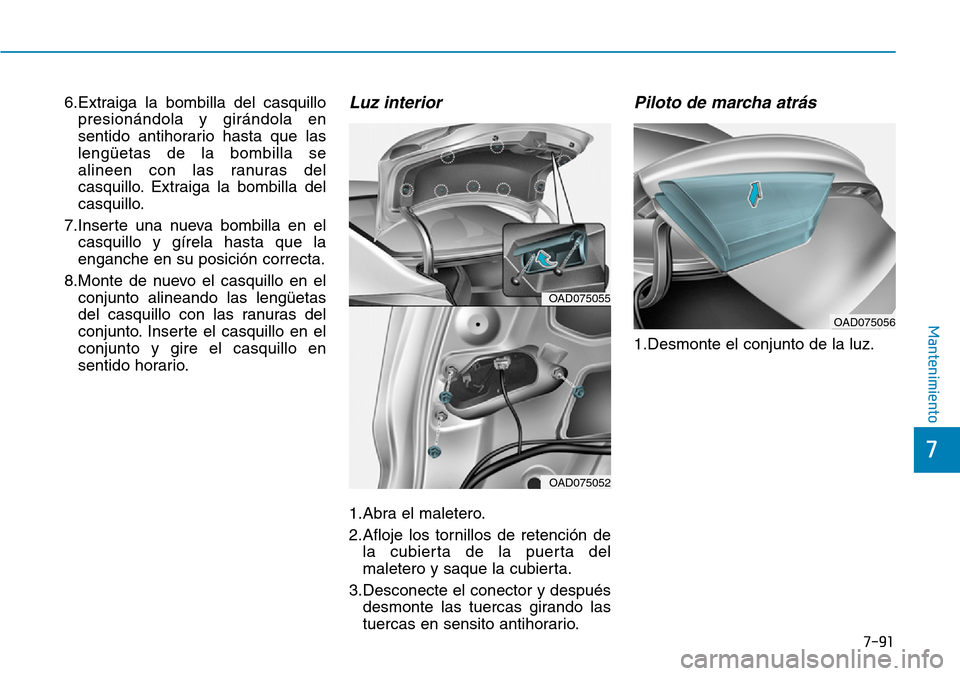

7-91
7
Mantenimiento
6.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
7.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
8.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.Luz interior
1.Abra el maletero.
2.Afloje los tornillos de retención de
la cubierta de la puerta del
maletero y saque la cubierta.
3.Desconecte el conector y después
desmonte las tuercas girando las
tuercas en sensito antihorario.
Piloto de marcha atrás
1.Desmonte el conjunto de la luz.
OAD075055
OAD075052
OAD075056

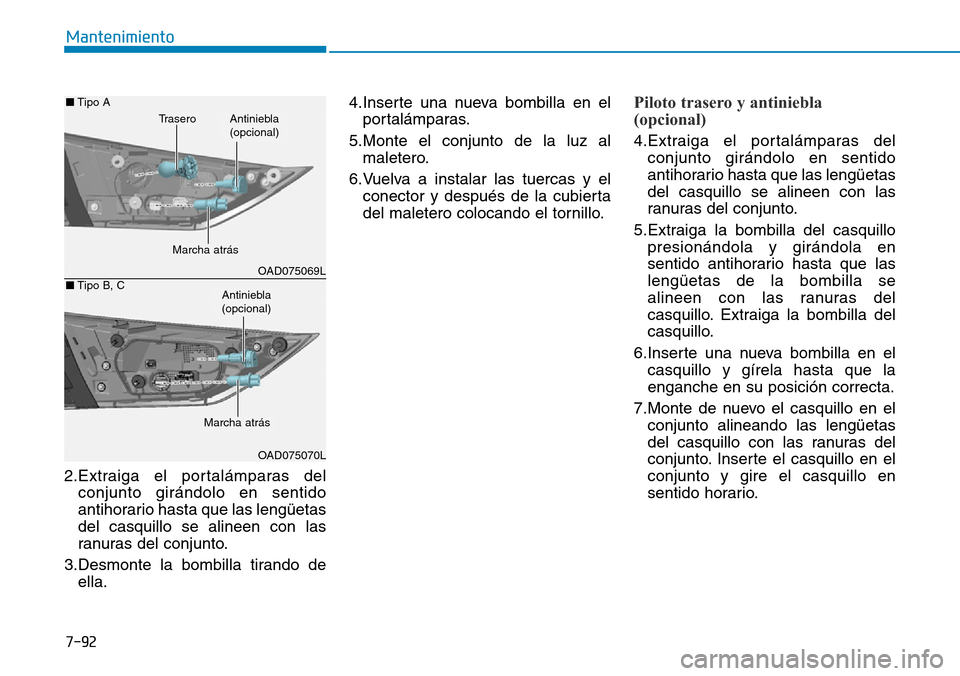

7-92
Mantenimiento
2.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
3.Desmonte la bombilla tirando de
ella.4.Inserte una nueva bombilla en el
portalámparas.
5.Monte el conjunto de la luz al
maletero.
6.Vuelva a instalar las tuercas y el
conector y después de la cubierta
del maletero colocando el tornillo.
Piloto trasero y antiniebla
(opcional)
4.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
5.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
6.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
7.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.
OAD075069L
OAD075070L ■Tipo A
■Tipo B, C
Marcha atrás
TraseroAntiniebla
(opcional)
Antiniebla
(opcional)
Marcha atrás

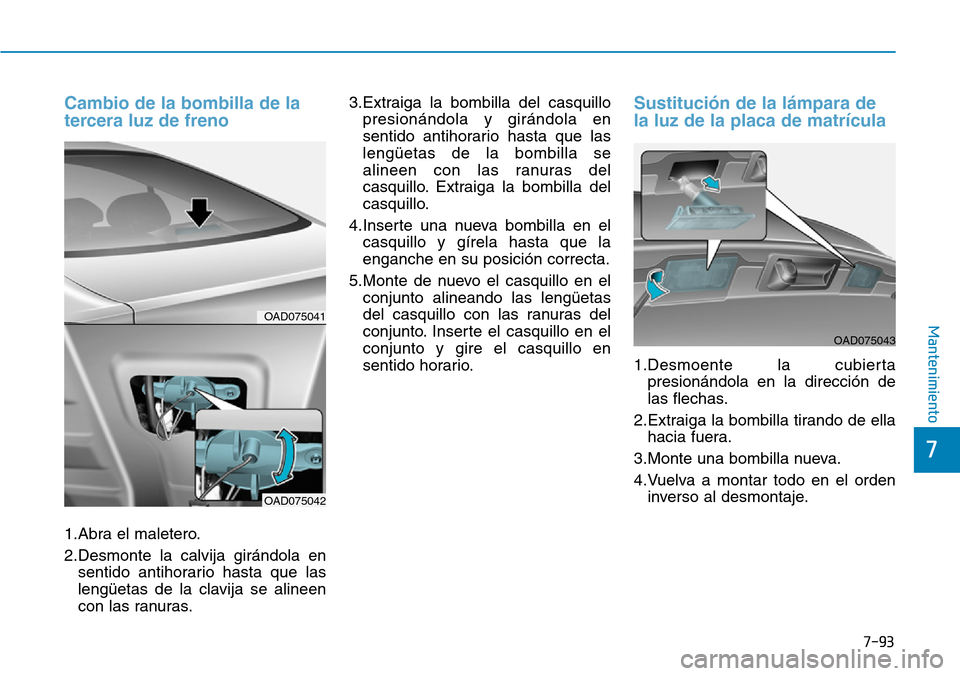

7-93
7
Mantenimiento
Cambio de la bombilla de la
tercera luz de freno
1.Abra el maletero.
2.Desmonte la calvija girándola en
sentido antihorario hasta que las
lengüetas de la clavija se alineen
con las ranuras.3.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
4.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
5.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.
Sustitución de la lámpara de
la luz de la placa de matrícula
1.Desmoente la cubierta
presionándola en la dirección de
las flechas.
2.Extraiga la bombilla tirando de ella
hacia fuera.
3.Monte una bombilla nueva.
4.Vuelva a montar todo en el orden
inverso al desmontaje.
OAD075043
OAD075041
OAD075042

7-94
Mantenimiento
1.Haga palanca cuidadosamente
con un destornillador plano sobre
la lente separándola del
alojamiento.
2.Retire la lámpara tirando de ella
hacia afuera.
3.Monte una lámpara nueva en el
casquillo.
4.Alinee las patillas con las muescas
del alojamiento de la luz interior y
encaje la lente en su sitio.
■Luz de mapa
OAD075044
OAD075045
■Luz del maletero
■Luz del parasol
OAD075047
OAD075046
■Luz interior
Antes de manipular las luces
interiores, compruebe que se
ha pulsado el interruptor a la
posición de “OFF” para no
quemarse los dedos o recibir
una descarga eléctrica.
ADVERTENCIA
Sustitución de la lámpara de la luz interior
Tenga cuidado de no utilizar
lentes dañadas o
sucias,lengüenta de lentes o
unas muescas de plástico.
PRECAUCIÓN

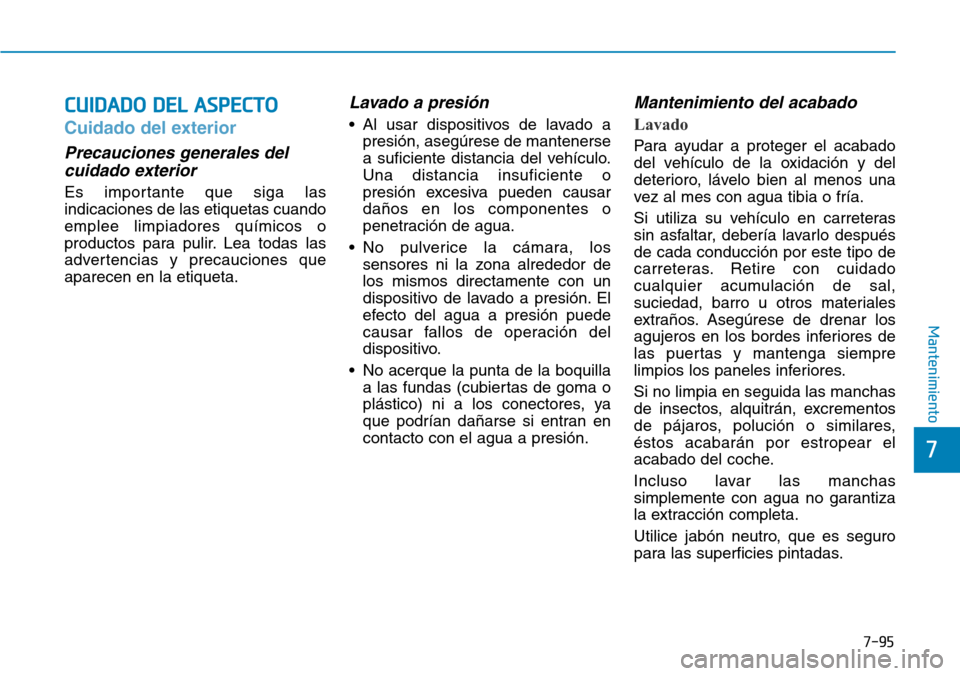

7-95
7
Mantenimiento
CUIDADO DEL ASPECTO
Cuidado del exterior
Precauciones generales del
cuidado exterior
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
• Al usar dispositivos de lavado a
presión, asegúrese de mantenerse
a suficiente distancia del vehículo.
Una distancia insuficiente o
presión excesiva pueden causar
daños en los componentes o
penetración de agua.
• No pulverice la cámara, los
sensores ni la zona alrededor de
los mismos directamente con un
dispositivo de lavado a presión. El
efecto del agua a presión puede
causar fallos de operación del
dispositivo.
• No acerque la punta de la boquilla
a las fundas (cubiertas de goma o
plástico) ni a los conectores, ya
que podrían dañarse si entran en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del vehículo de la oxidación y del
deterioro, lávelo bien al menos una
vez al mes con agua tibia o fría.
Si utiliza su vehículo en carreteras
sin asfaltar, debería lavarlo después
de cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche.
Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa.
Utilice jabón neutro, que es seguro
para las superficies pintadas.

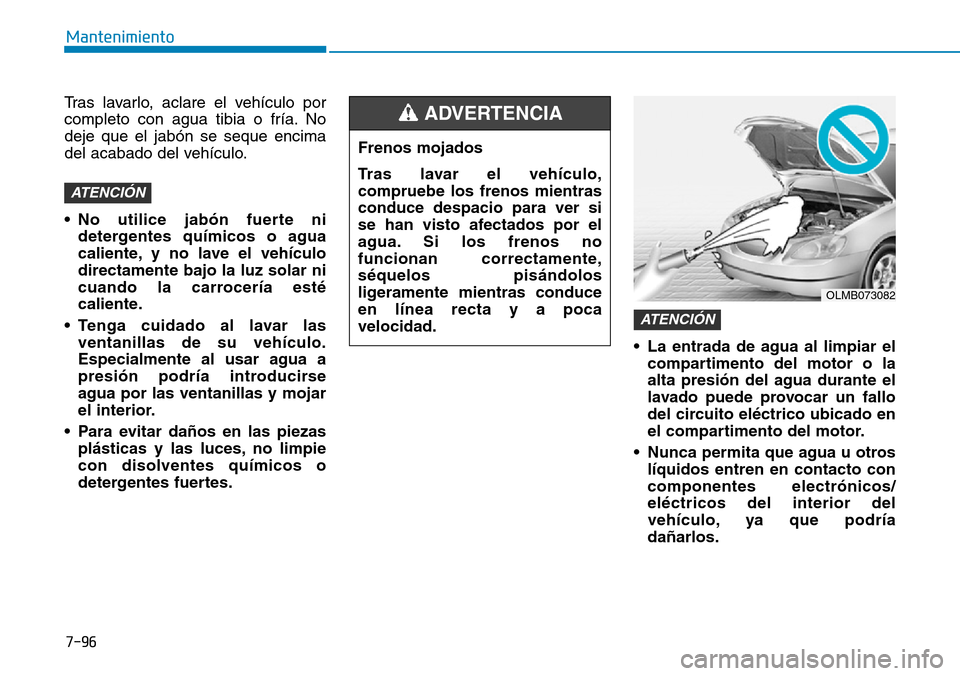

7-96
Mantenimiento
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
• No utilice jabón fuerte ni
detergentes químicos o agua
caliente, y no lave el vehículo
directamente bajo la luz solar ni
cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas de su vehículo.
Especialmente al usar agua a
presión podría introducirse
agua por las ventanillas y mojar
el interior.
• Para evitar daños en las piezas
plásticas y las luces, no limpie
con disolventes químicos o
detergentes fuertes.• La entrada de agua al limpiar el
compartimento del motor o la
alta presión del agua durante el
lavado puede provocar un fallo
del circuito eléctrico ubicado en
el compartimento del motor.
• Nunca permita que agua u otros
líquidos entren en contacto con
componentes electrónicos/
eléctricos del interior del
vehículo, ya que podría
dañarlos.
ATENCIÓN
ATENCIÓN
Frenos mojados
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua. Si los frenos no
funcionan correctamente,
séquelos pisándolos
ligeramente mientras conduce
en línea recta y a poca
velocidad.
ADVERTENCIA
OLMB073082

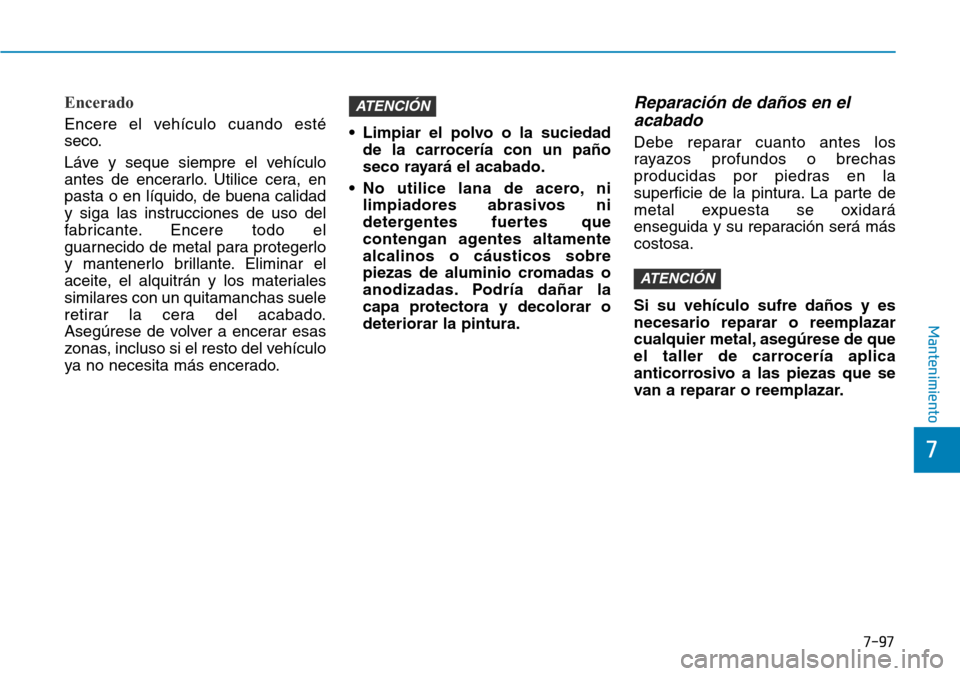

7-97
7
Mantenimiento
Encerado
Encere el vehículo cuando esté
seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera, en
pasta o en líquido, de buena calidad
y siga las instrucciones de uso del
fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante. Eliminar el
aceite, el alquitrán y los materiales
similares con un quitamanchas suele
retirar la cera del acabado.
Asegúrese de volver a encerar esas
zonas, incluso si el resto del vehículo
ya no necesita más encerado.• Limpiar el polvo o la suciedad
de la carrocería con un paño
seco rayará el acabado.
• No utilice lana de acero, ni
limpiadores abrasivos ni
detergentes fuertes que
contengan agentes altamente
alcalinos o cáusticos sobre
piezas de aluminio cromadas o
anodizadas. Podría dañar la
capa protectora y decolorar o
deteriorar la pintura.
Reparación de daños en el
acabado
Debe reparar cuanto antes los
rayazos profundos o brechas
producidas por piedras en la
superficie de la pintura. La parte de
metal expuesta se oxidará
enseguida y su reparación será más
costosa.
Si su vehículo sufre daños y es
necesario reparar o reemplazar
cualquier metal, asegúrese de que
el taller de carrocería aplica
anticorrosivo a las piezas que se
van a reparar o reemplazar.
ATENCIÓN
ATENCIÓN

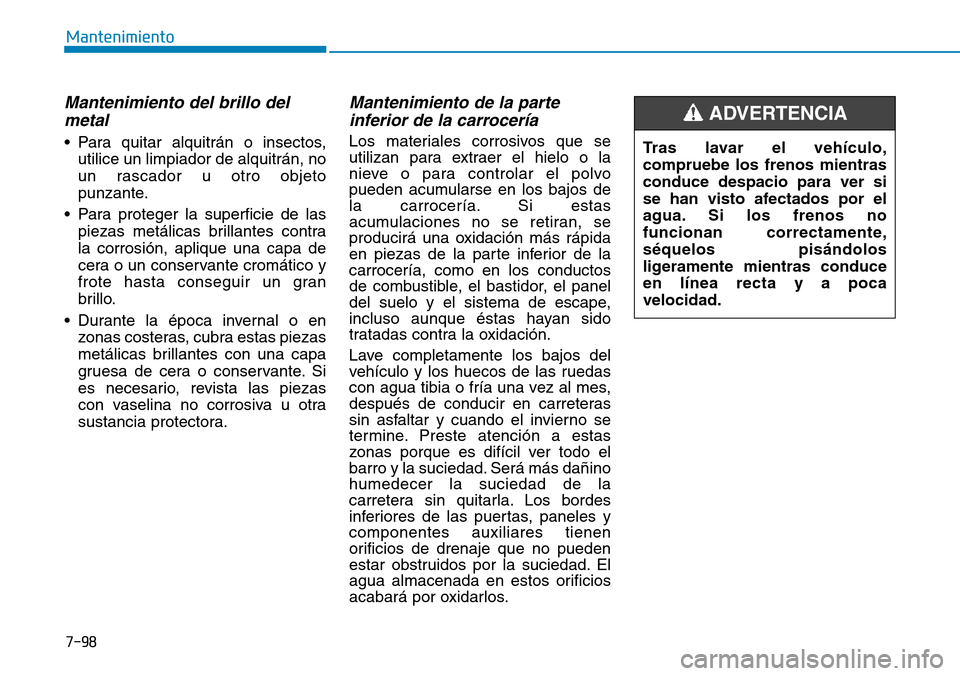

7-98
Mantenimiento
Mantenimiento del brillo del
metal
• Para quitar alquitrán o insectos,
utilice un limpiador de alquitrán, no
un rascador u otro objeto
punzante.
• Para proteger la superficie de las
piezas metálicas brillantes contra
la corrosión, aplique una capa de
cera o un conservante cromático y
frote hasta conseguir un gran
brillo.
• Durante la época invernal o en
zonas costeras, cubra estas piezas
metálicas brillantes con una capa
gruesa de cera o conservante. Si
es necesario, revista las piezas
con vaselina no corrosiva u otra
sustancia protectora.
Mantenimiento de la parte
inferior de la carrocería
Los materiales corrosivos que se
utilizan para extraer el hielo o la
nieve o para controlar el polvo
pueden acumularse en los bajos de
la carrocería. Si estas
acumulaciones no se retiran, se
producirá una oxidación más rápida
en piezas de la parte inferior de la
carrocería, como en los conductos
de combustible, el bastidor, el panel
del suelo y el sistema de escape,
incluso aunque éstas hayan sido
tratadas contra la oxidación.
Lave completamente los bajos del
vehículo y los huecos de las ruedas
con agua tibia o fría una vez al mes,
después de conducir en carreteras
sin asfaltar y cuando el invierno se
termine. Preste atención a estas
zonas porque es difícil ver todo el
barro y la suciedad. Será más dañino
humedecer la suciedad de la
carretera sin quitarla. Los bordes
inferiores de las puertas, paneles y
componentes auxiliares tienen
orificios de drenaje que no pueden
estar obstruidos por la suciedad. El
agua almacenada en estos orificios
acabará por oxidarlos.Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua. Si los frenos no
funcionan correctamente,
séquelos pisándolos
ligeramente mientras conduce
en línea recta y a poca
velocidad.
