7-107
7
Mantenimiento

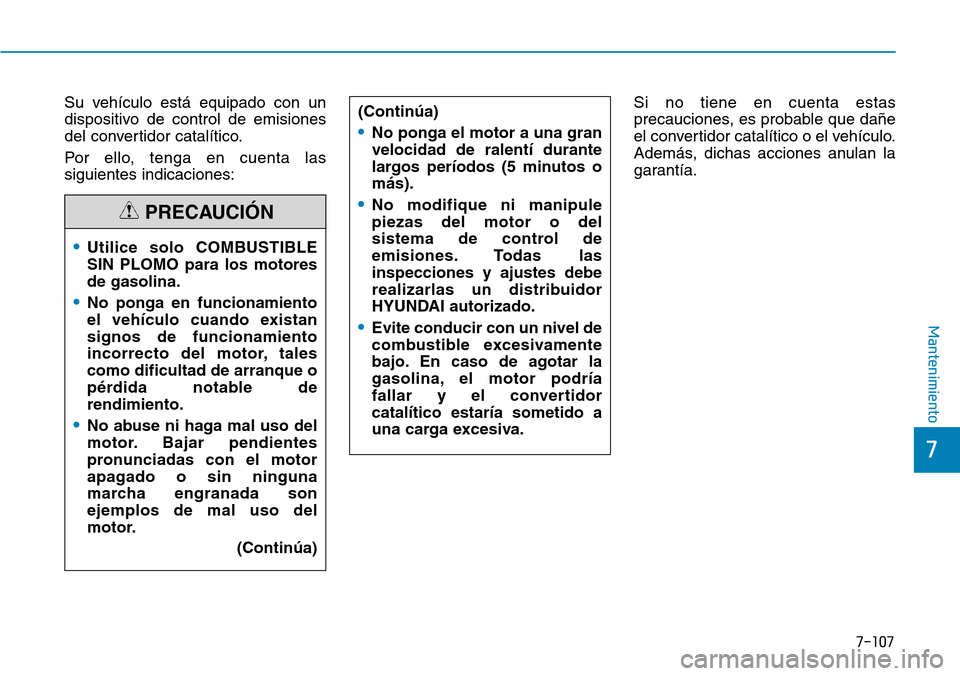

Su vehículo está equipado con un
dispositivo de control de emisiones
del convertidor catalítico.
Por ello, tenga en cuenta las
siguientes indicaciones:Si no tiene en cuenta estas
precauciones, es probable que dañe
el convertidor catalítico o el vehículo.
Además, dichas acciones anulan la
garantía.
•Utilice solo COMBUSTIBLE
SIN PLOMO para los motores
de gasolina.
•No ponga en funcionamiento
el vehículo cuando existan
signos de funcionamiento
incorrecto del motor, tales
como dificultad de arranque o
pérdida notable de
rendimiento.
•No abuse ni haga mal uso del
motor. Bajar pendientes
pronunciadas con el motor
apagado o sin ninguna
marcha engranada son
ejemplos de mal uso del
motor.
(Continúa)
PRECAUCIÓN
(Continúa)
•No ponga el motor a una gran
velocidad de ralentí durante
largos períodos (5 minutos o
más).
•No modifique ni manipule
piezas del motor o del
sistema de control de
emisiones. Todas las
inspecciones y ajustes debe
realizarlas un distribuidor
HYUNDAI autorizado.
•Evite conducir con un nivel de
combustible excesivamente
bajo. En caso de agotar la
gasolina, el motor podría
fallar y el convertidor
catalítico estaría sometido a
una carga excesiva.

8
Especificaciones e información al consumidor
8

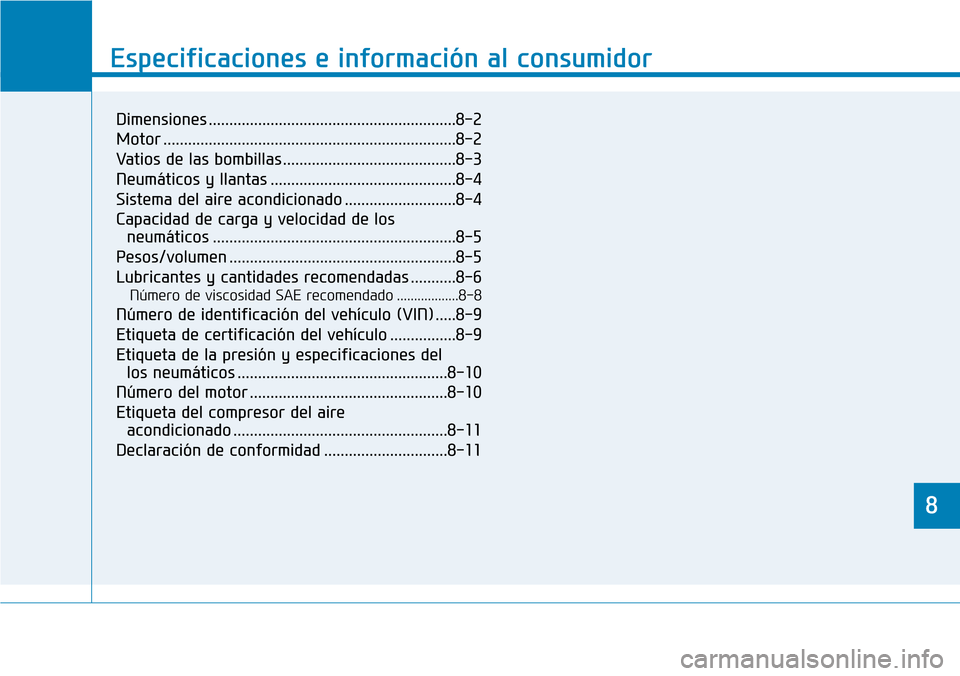

Especificaciones e información al consumidor
8
Dimensiones ............................................................8-2
Motor .......................................................................8-2
Vatios de las bombillas ..........................................8-3
Neumáticos y llantas .............................................8-4
Sistema del aire acondicionado ...........................8-4
Capacidad de carga y velocidad de los
neumáticos ...........................................................8-5
Pesos/volumen .......................................................8-5
Lubricantes y cantidades recomendadas ...........8-6
Número de viscosidad SAE recomendado ..................8-8
Número de identificación del vehículo (VIN) .....8-9
Etiqueta de certificación del vehículo ................8-9
Etiqueta de la presión y especificaciones del
los neumáticos ...................................................8-10
Número del motor ................................................8-10
Etiqueta del compresor del aire
acondicionado ....................................................8-11
Declaración de conformidad ..............................8-11

8-2
Especificaciones e información al consumidor

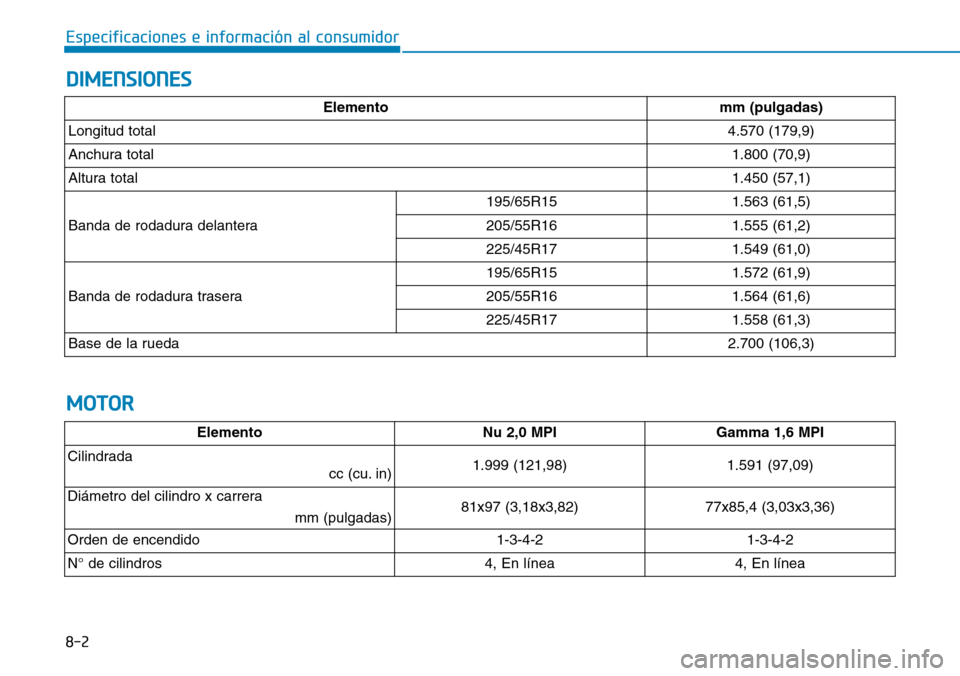

DIMENSIONES
MOTOR
Elementomm (pulgadas)
Longitud total4.570 (179,9)
Anchura total1.800 (70,9)
Altura total1.450 (57,1)
Banda de rodadura delantera
195/65R151.563 (61,5)
205/55R161.555 (61,2)
225/45R171.549 (61,0)
Banda de rodadura trasera
195/65R151.572 (61,9)
205/55R161.564 (61,6)
225/45R171.558 (61,3)
Base de la rueda2.700 (106,3)
ElementoNu 2,0 MPI Gamma 1,6 MPI
Cilindrada
cc (cu. in)
1.999 (121,98) 1.591 (97,09)
Diámetro del cilindro x carrera
mm (pulgadas)
81x97 (3,18x3,82) 77x85,4 (3,03x3,36)
Orden de encendido
1-3-4-2 1-3-4-2
N° de cilindros
4, En línea 4, En línea

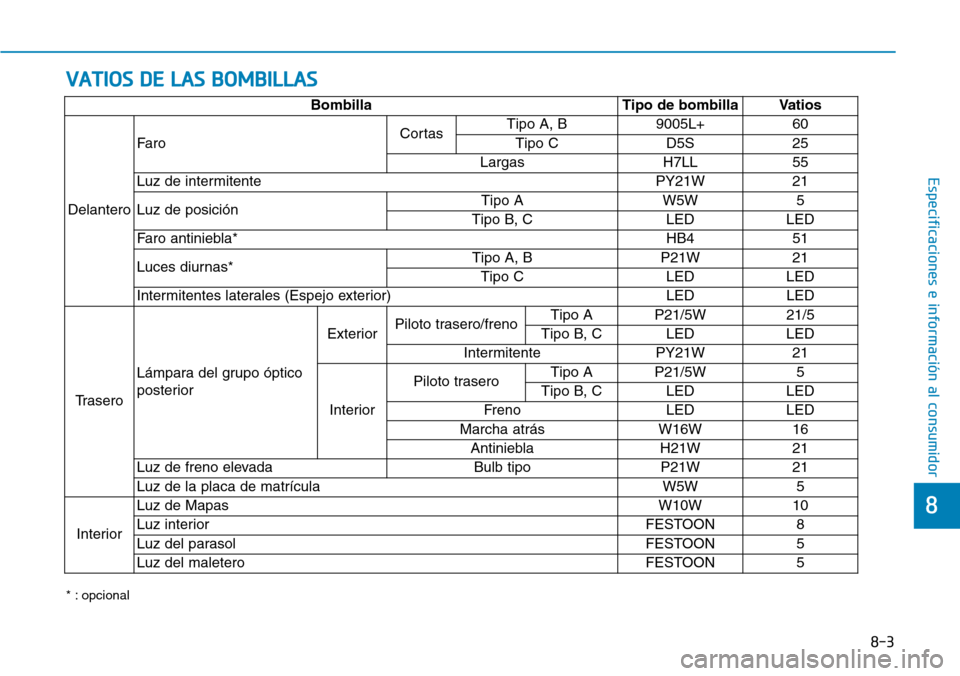

VATIOS DE LAS BOMBILLAS
8-3
8
Especificaciones e información al consumidor
* : opcional
Bombilla Tipo de bombilla Vatios
DelanteroFaroCortasTipo A, B 9005L+ 60
Tipo C D5S 25
Largas H7LL 55
Luz de intermitente PY21W 21
Luz de posiciónTipo A W5W 5
Tipo B, C LED LED
Faro antiniebla* HB4 51
Luces diurnas*Tipo A, B P21W 21
Tipo C LED LED
Intermitentes laterales (Espejo exterior) LED LED
TraseroLámpara del grupo óptico
posteriorExteriorPiloto trasero/frenoTipo A P21/5W 21/5
Tipo B, C LED LED
Intermitente PY21W 21
InteriorPiloto traseroTipo A P21/5W 5
Tipo B, C LED LED
Freno LED LED
Marcha atrás W16W 16
Antiniebla H21W 21
Luz de freno elevada Bulb tipo P21W 21
Luz de la placa de matrícula W5W 5
InteriorLuz de Mapas W10W 10
Luz interior FESTOON 8
Luz del parasol FESTOON 5
Luz del maletero FESTOON 5

8-4
Especificaciones e información al consumidor
NEUMÁTICOS Y LLANTAS
ElementoTamaño de
los
neumáticosTamaño
de
la ruedaPresión de inflado, bar (kPa, psi)
Par de apriete de
las tuercas de la
rueda,
kgf•m (lbf•ft, N•m) Carga normal*1Carga máxima
Delante Detrás Delante Detrás
Neumático de
tamaño completo195/65R15 6,0JX15
2,3 (230, 33) 2,3 (230, 33) 2,3 (230, 33) 2,3 (230, 33)
11~13
(79~94, 107~127) 205/55R16 6,5JX16
225/45R17 7,0JX17
Neumático de
repuesto compacto
(opcional)T125/80D154,0TX154,2 (420, 60)4,2 (420, 60)4,2 (420, 60)4,2 (420, 60)T125/80D164,0TX16
Al cambiar los neumáticos, use el mismo tamaño que los neumáticos originales suministrados con el
vehículo. En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas relacionadas o
funcionar de forma irregular.
PRECAUCIÓN
*1 : Carga normal: hasta 3 personas
SISTEMA DEL AIRE ACONDICIONADO
ElementoPeso del volumen Clasificación
Refrigerante
g (oz.)500 ± 25 (17,6 ± 0,88)R-1234yf (Para Europa)
R-134a (Excepto Europa)
Lubricante del compresor
g (oz.) 100 ± 10 (3,88 ± 0,35)PAG (FD46XG)
Para más información, recomendamos que se ponga en contacto con un distribuidor HYUNDAI autorizado.

8-5
8
Especificaciones e información al consumidor

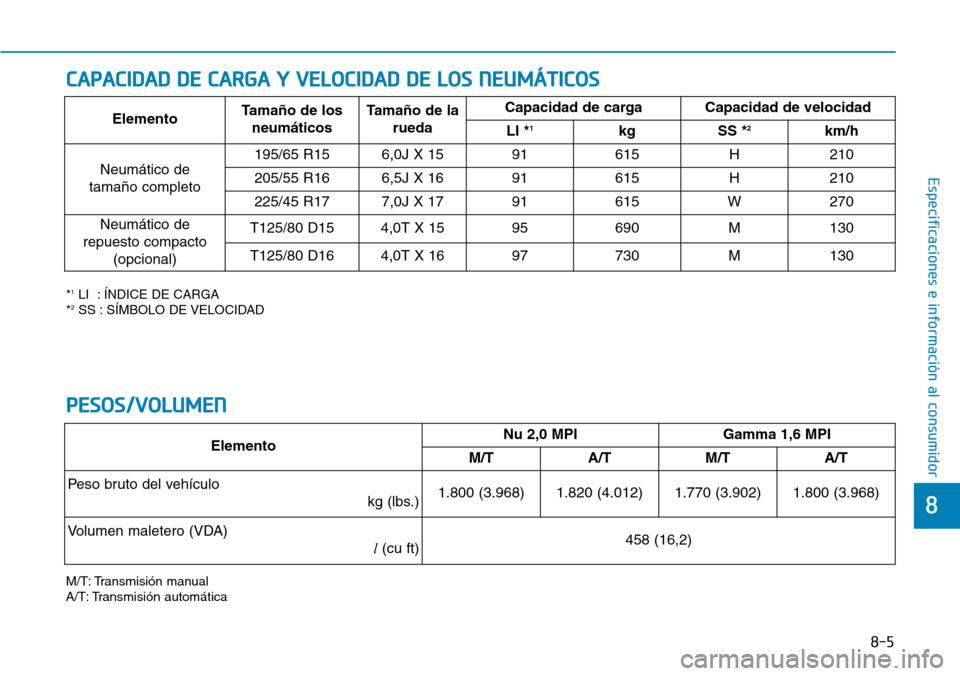

CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
*1LI : ÍNDICE DE CARGA
*2SS : SÍMBOLO DE VELOCIDAD
PESOS/VOLUMEN
ElementoTamaño de los
neumáticosTamaño de la
ruedaCapacidad de carga Capacidad de velocidad
LI *1kg SS *2km/h
Neumático de
tamaño completo195/65 R15 6,0J X 15 91 615 H 210
205/55 R16 6,5J X 16 91 615 H 210
225/45 R177,0J X 1791615W270
Neumático de
repuesto compacto
(opcional)T125/80 D154,0T X 1595690M130
T125/80 D164,0T X 1697730M130
ElementoNu 2,0 MPIGamma 1,6 MPI
M/TA/TM/TA/T
Peso bruto del vehículo
kg (lbs.)1.800 (3.968)1.820 (4.012)1.770 (3.902)1.800 (3.968)
Volumen maletero (VDA)
l(cu ft)458 (16,2)
M/T: Transmisión manual
A/T: Transmisión automática

8-6
Especificaciones e información al consumidor

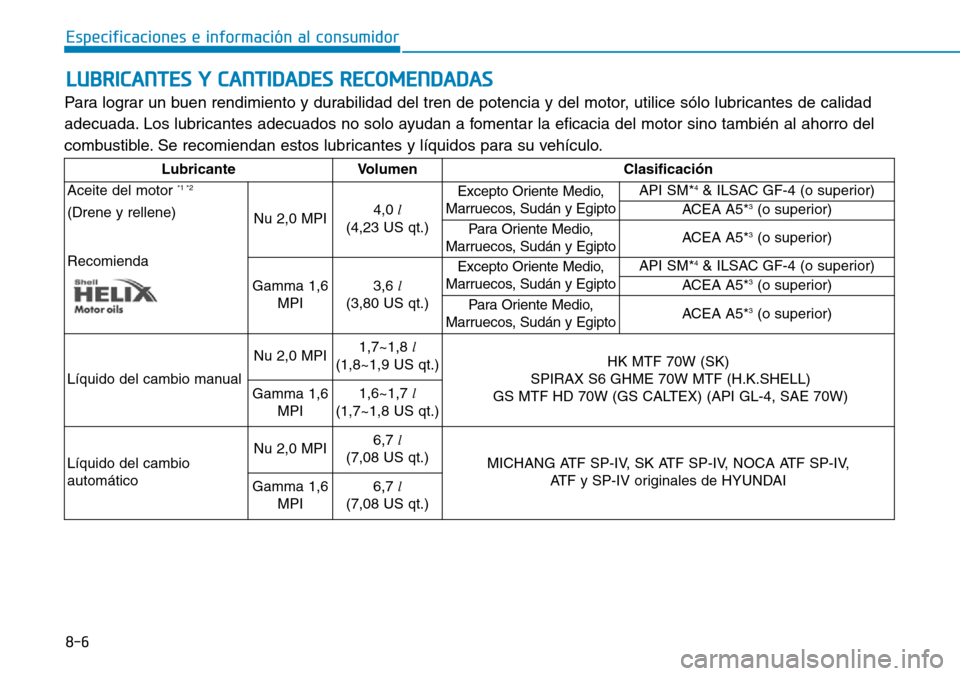

LUBRICANTES Y CANTIDADES RECOMENDADAS
Para lograr un buen rendimiento y durabilidad del tren de potencia y del motor, utilice sólo lubricantes de calidad
adecuada. Los lubricantes adecuados no solo ayudan a fomentar la eficacia del motor sino también al ahorro del
combustible. Se recomiendan estos lubricantes y líquidos para su vehículo.
Lubricante Volumen Clasificación
Aceite del motor
*1 *2
(Drene y rellene)
RecomiendaNu 2,0 MPI4,0l
(4,23 US qt.)Excepto Oriente Medio,
Marruecos, Sudán y EgiptoAPI SM*
4& ILSAC GF-4 (o superior)
ACEA A5*3(o superior)
Para Oriente Medio,
Marruecos, Sudán y EgiptoACEA A5*
3(o superior)
Gamma 1,6
MPI3,6 l
(3,80 US qt.)Excepto Oriente Medio,
Marruecos, Sudán y EgiptoAPI SM*
4& ILSAC GF-4 (o superior)
ACEA A5*3(o superior)
Para Oriente Medio,
Marruecos, Sudán y EgiptoACEA A5*
3(o superior)
Líquido del cambio manualNu 2,0 MPI1,7~1,8 l
(1,8~1,9 US qt.)HK MTF 70W (SK)
SPIRAX S6 GHME 70W MTF (H.K.SHELL)
GS MTF HD 70W (GS CALTEX) (API GL-4, SAE 70W) Gamma 1,6
MPI1,6~1,7 l
(1,7~1,8 US qt.)
Líquido del cambio
automáticoNu 2,0 MPI6,7 l
(7,08 US qt.)
MICHANG ATF SP-IV, SK ATF SP-IV, NOCA ATF SP-IV,
ATF y SP-IV originales de HYUNDAI
Gamma 1,6
MPI6,7 l
(7,08 US qt.)

8-7
8
Especificaciones e información al consumidor
Lubricante Volumen Clasificación
Líquido de la transmisión de embrague doble 1,9~2,0 l
(2,01~2,11 US qt.)HK MTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS MTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W)
Refrigerant Nu 2,0 MPIM/T5,9 l(6,23 US qt)
Mezcla de anticongelante y agua
(refrigerante de etilenglicol para el radiador de
aluminio) A/T5,8 l(6,13 US qt)
Gamma 1,6 MPIM/T5,7 l(6,02 US qt)
A/T5,6 l(5,92 US qt)
Líquido de frenos/embrague0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 o DOT-4
Combustible50 l(52,83 US qt.)Consulte el apartado "Requisitos del
combustible" en el capítulo del prólogo.
*1: Véase el número de viscosidad SAE recomendado en la página siguiente.
*2: Ahora están disponibles los aceites de motor etiquetados como "Energy Conserving Oil" (aceites de ahorro de energía).
Además de otras ventajas, contribuyen al ahorro del combustible reduciendo la cantidad de combustible necesario para reducir
el rozamiento del motor. A menudo, estas mejoras no son visibles en la conducción diaria, pero al cabo de un año pueden
significar un ahorro importante de costes y energía.
*
3: Si en su país no está disponible el aceite para motores ACEA A5, puede usar el ILSAC GF-3 (o superior) o ACEA A3
(o superior).
*
4: Si en su país no está disponible el aceite para motores API service SM, puede usar el API service SL.
*5: Si en su país no está disponible el aceite para motores ACEA C2 o C3, B4 puede usar el API CH-4 (o superior).
