2017 Hyundai Elantra Manual del propietario (in Spanish)

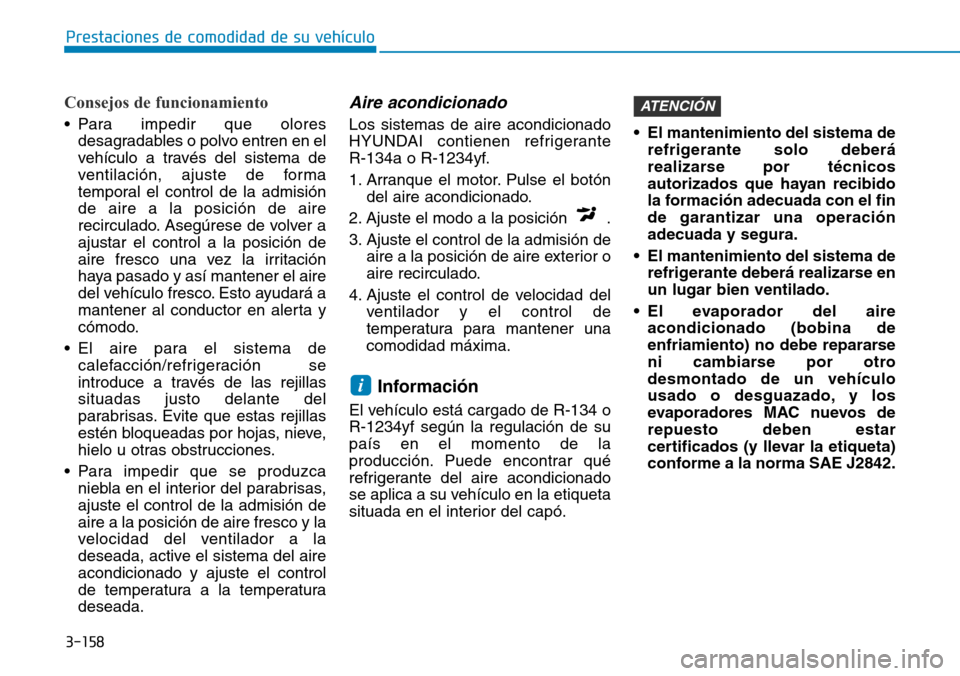

3-158
Prestaciones de comodidad de su vehículo
Consejos de funcionamiento
• Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a la posición de
aire fresco una vez la irritación
haya pasado y así mantener el aire
del vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
• El aire para el sistema de
calefacción/refrigeración se
introduce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
• Para impedir que se produzca
niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante
R-134a o R-1234yf.
1. Arranque el motor. Pulse el botón
del aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de
aire a la posición de aire exterior o
aire recirculado.
4. Ajuste el control de velocidad del
ventilador y el control de
temperatura para mantener una
comodidad máxima.
Información
El vehículo está cargado de R-134 o
R-1234yf según la regulación de su
país en el momento de la
producción. Puede encontrar qué
refrigerante del aire acondicionado
se aplica a su vehículo en la etiqueta
situada en el interior del capó.• El mantenimiento del sistema de
refrigerante solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada con el fin
de garantizar una operación
adecuada y segura.
• El mantenimiento del sistema de
refrigerante deberá realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
enfriamiento) no debe repararse
ni cambiarse por otro
desmontado de un vehículo
usado o desguazado, y los
evaporadores MAC nuevos de
repuesto deben estar
certificados (y llevar la etiqueta)
conforme a la norma SAE J2842.
ATENCIÓN
i

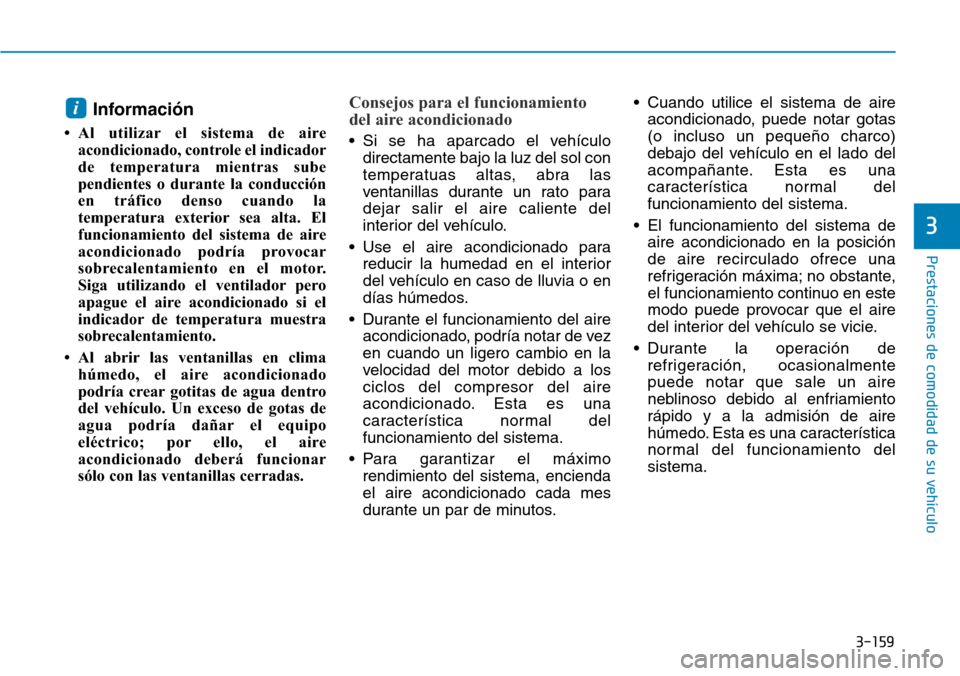

3-159
Prestaciones de comodidad de su vehículo
3
Información
• Al utilizar el sistema de aire
acondicionado, controle el indicador
de temperatura mientras sube
pendientes o durante la conducción
en tráfico denso cuando la
temperatura exterior sea alta. El
funcionamiento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento.
• Al abrir las ventanillas en clima
húmedo, el aire acondicionado
podría crear gotitas de agua dentro
del vehículo. Un exceso de gotas de
agua podría dañar el equipo
eléctrico; por ello, el aire
acondicionado deberá funcionar
sólo con las ventanillas cerradas.
Consejos para el funcionamiento
del aire acondicionado
• Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanillas durante un rato para
dejar salir el aire caliente del
interior del vehículo.
• Use el aire acondicionado para
reducir la humedad en el interior
del vehículo en caso de lluvia o en
días húmedos.
• Durante el funcionamiento del aire
acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del
funcionamiento del sistema.
• Para garantizar el máximo
rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.• Cuando utilice el sistema de aire
acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante. Esta es una
característica normal del
funcionamiento del sistema.
• El funcionamiento del sistema de
aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
• Durante la operación de
refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la admisión de aire
húmedo. Esta es una característica
normal del funcionamiento del
sistema.
i

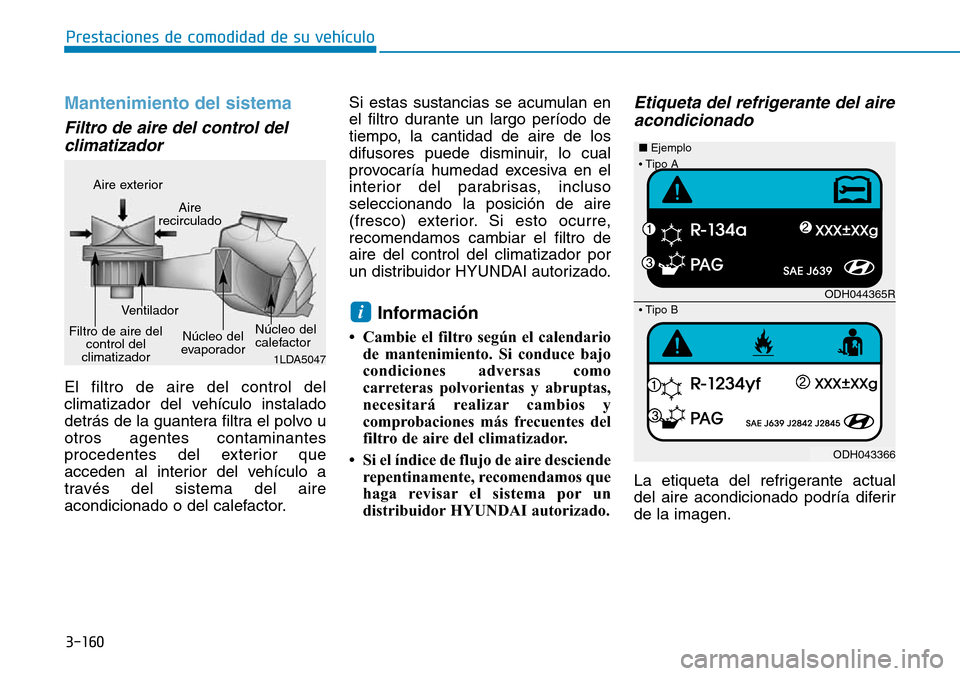

3-160
Prestaciones de comodidad de su vehículo
Mantenimiento del sistema
Filtro de aire del control del
climatizador
El filtro de aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor.Si estas sustancias se acumulan en
el filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo cual
provocaría humedad excesiva en el
interior del parabrisas, incluso
seleccionando la posición de aire
(fresco) exterior. Si esto ocurre,
recomendamos cambiar el filtro de
aire del control del climatizador por
un distribuidor HYUNDAI autorizado.
Información
• Cambie el filtro según el calendario
de mantenimiento. Si conduce bajo
condiciones adversas como
carreteras polvorientas y abruptas,
necesitará realizar cambios y
comprobaciones más frecuentes del
filtro de aire del climatizador.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Etiqueta del refrigerante del aire
acondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen.
i
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del
control del
climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calefactor
ODH044365R
ODH043366 ■Ejemplo
•Tipo B
•Tipo A

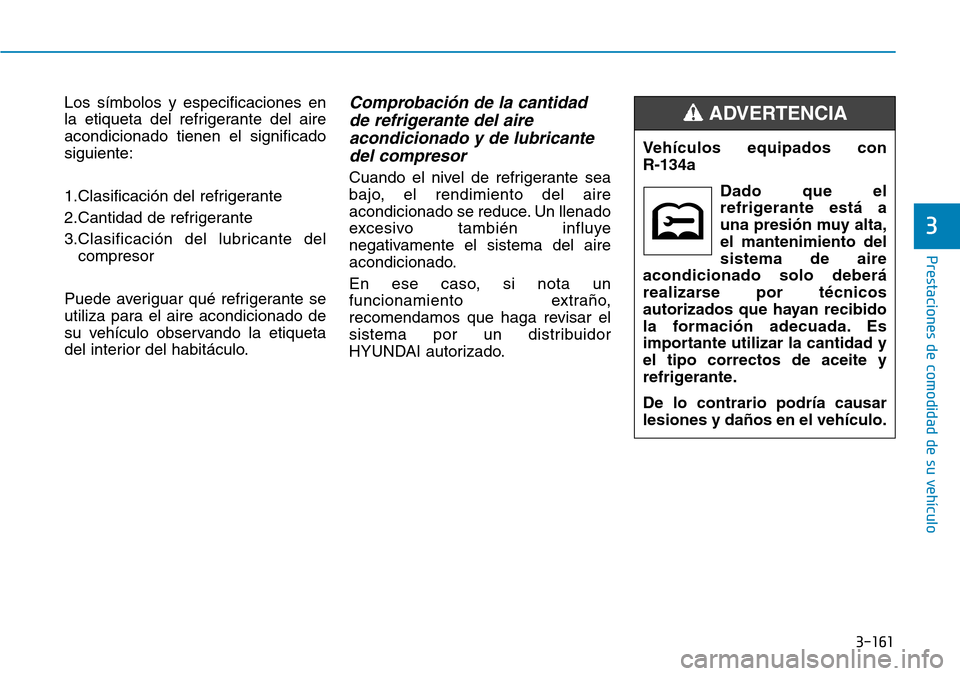

3-161
Prestaciones de comodidad de su vehículo
3
Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1.Clasificación del refrigerante
2.Cantidad de refrigerante
3.Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante se
utiliza para el aire acondicionado de
su vehículo observando la etiqueta
del interior del habitáculo.Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema del aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.Vehículos equipados con
R-134a
Dado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante utilizar la cantidad y
el tipo correctos de aceite y
refrigerante.
De lo contrario podría causar
lesiones y daños en el vehículo.
ADVERTENCIA

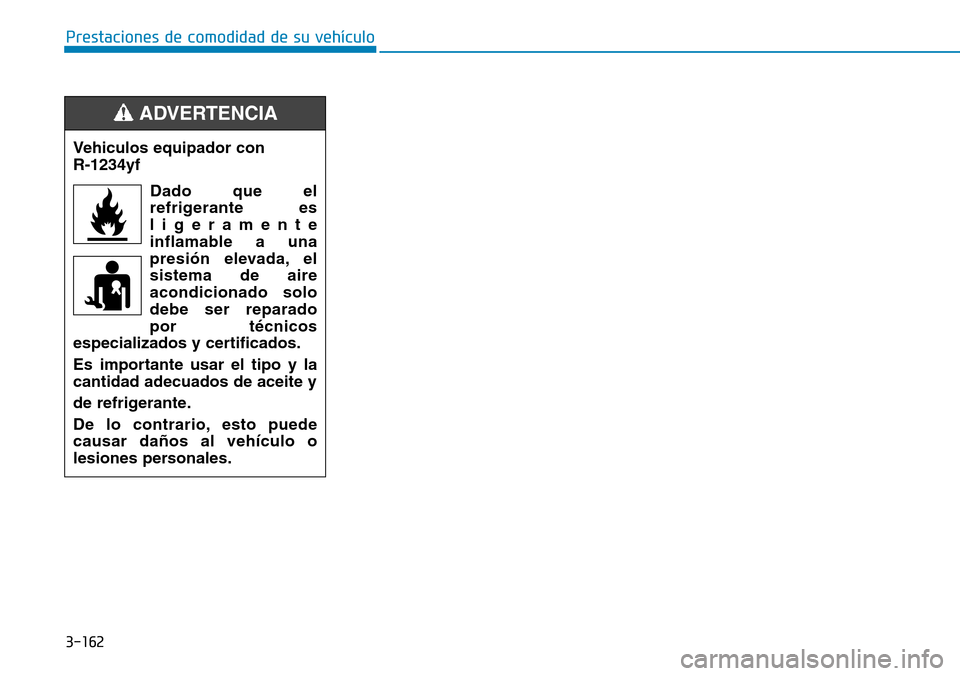

3-162
Prestaciones de comodidad de su vehículo
Vehiculos equipador con
R-1234yf
Dado que el
refrigerante es
ligeramente
inflamable a una
presión elevada, el
sistema de aire
acondicionado solo
debe ser reparado
por técnicos
especializados y certificados.
Es importante usar el tipo y la
cantidad adecuados de aceite y
de refrigerante.
De lo contrario, esto puede
causar daños al vehículo o
lesiones personales.
ADVERTENCIA

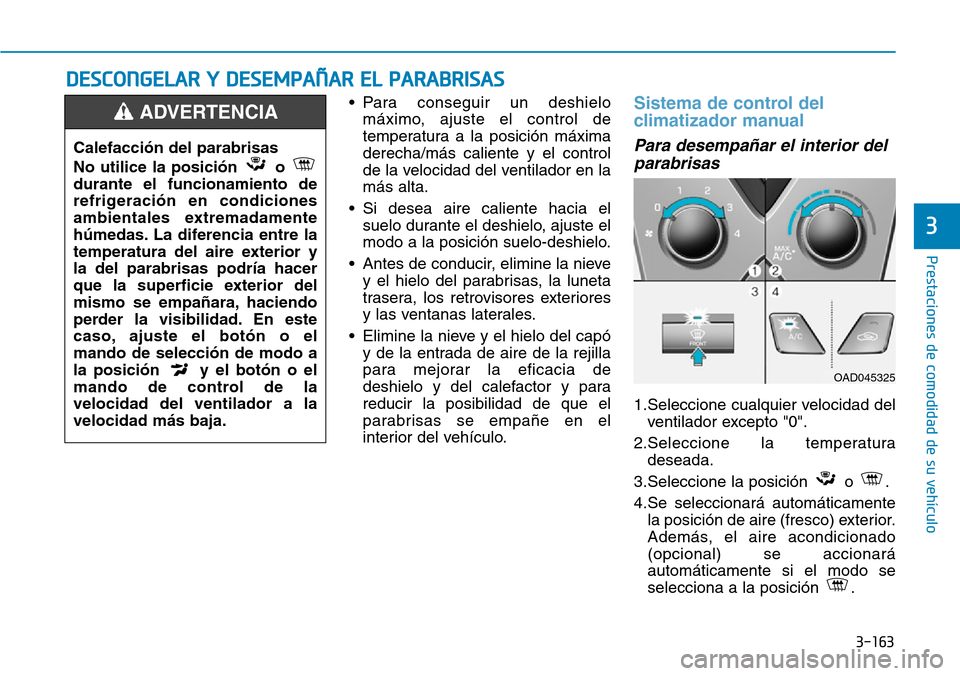

3-163
Prestaciones de comodidad de su vehículo
3
• Para conseguir un deshielo
máximo, ajuste el control de
temperatura a la posición máxima
derecha/más caliente y el control
de la velocidad del ventilador en la
más alta.
• Si desea aire caliente hacia el
suelo durante el deshielo, ajuste el
modo a la posición suelo-deshielo.
• Antes de conducir, elimine la nieve
y el hielo del parabrisas, la luneta
trasera, los retrovisores exteriores
y las ventanas laterales.
• Elimine la nieve y el hielo del capó
y de la entrada de aire de la rejilla
para mejorar la eficacia de
deshielo y del calefactor y para
reducir la posibilidad de que el
parabrisas se empañe en el
interior del vehículo.Sistema de control del
climatizador manual
Para desempañar el interior del
parabrisas
1.Seleccione cualquier velocidad del
ventilador excepto "0".
2.Seleccione la temperatura
deseada.
3.Seleccione la posición o .
4.Se seleccionará automáticamente
la posición de aire (fresco) exterior.
Además, el aire acondicionado
(opcional) se accionará
automáticamente si el modo se
selecciona a la posición .
DDESCONGELAR Y DESEMPAÑAR EL PARABRISAS
Calefacción del parabrisas
No utilice la posición o
durante el funcionamiento de
refrigeración en condiciones
ambientales extremadamente
húmedas. La diferencia entre la
temperatura del aire exterior y
la del parabrisas podría hacer
que la superficie exterior del
mismo se empañara, haciendo
perder la visibilidad. En este
caso, ajuste el botón o el
mando de selección de modo a
la posición y el botón o el
mando de control de la
velocidad del ventilador a la
velocidad más baja.
ADVERTENCIA
OAD045325

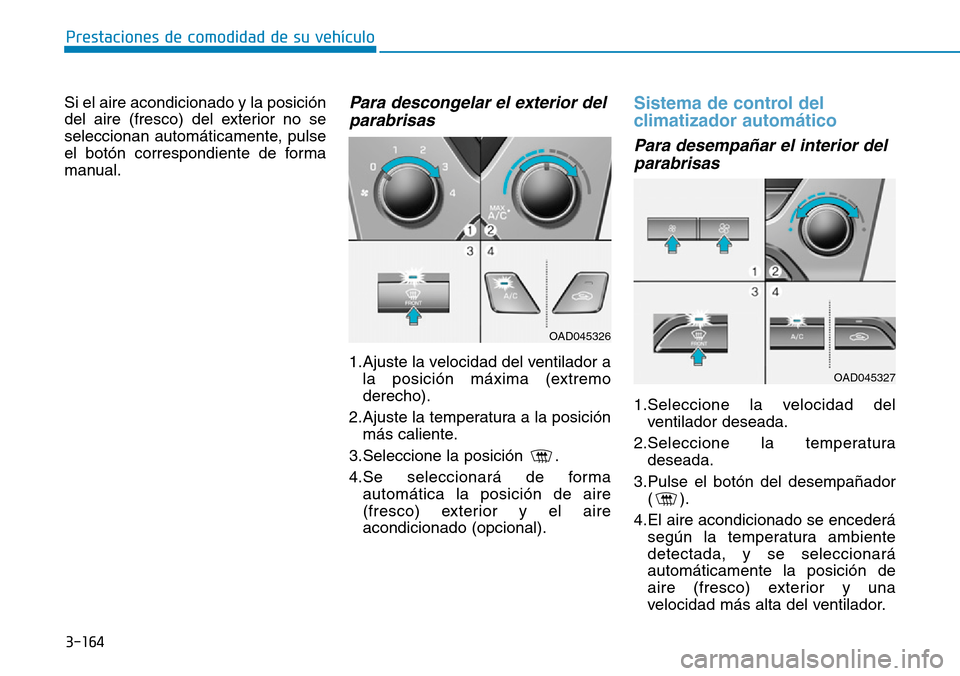

3-164
Prestaciones de comodidad de su vehículo
Si el aire acondicionado y la posición
del aire (fresco) del exterior no se
seleccionan automáticamente, pulse
el botón correspondiente de forma
manual.
Para descongelar el exterior del
parabrisas
1.Ajuste la velocidad del ventilador a
la posición máxima (extremo
derecho).
2.Ajuste la temperatura a la posición
más caliente.
3.Seleccione la posición .
4.Se seleccionará de forma
automática la posición de aire
(fresco) exterior y el aire
acondicionado (opcional).
Sistema de control del
climatizador automático
Para desempañar el interior del
parabrisas
1.Seleccione la velocidad del
ventilador deseada.
2.Seleccione la temperatura
deseada.
3.Pulse el botón del desempañador
().
4.El aire acondicionado se encederá
según la temperatura ambiente
detectada, y se seleccionará
automáticamente la posición de
aire (fresco) exterior y una
velocidad más alta del ventilador.
OAD045326
OAD045327

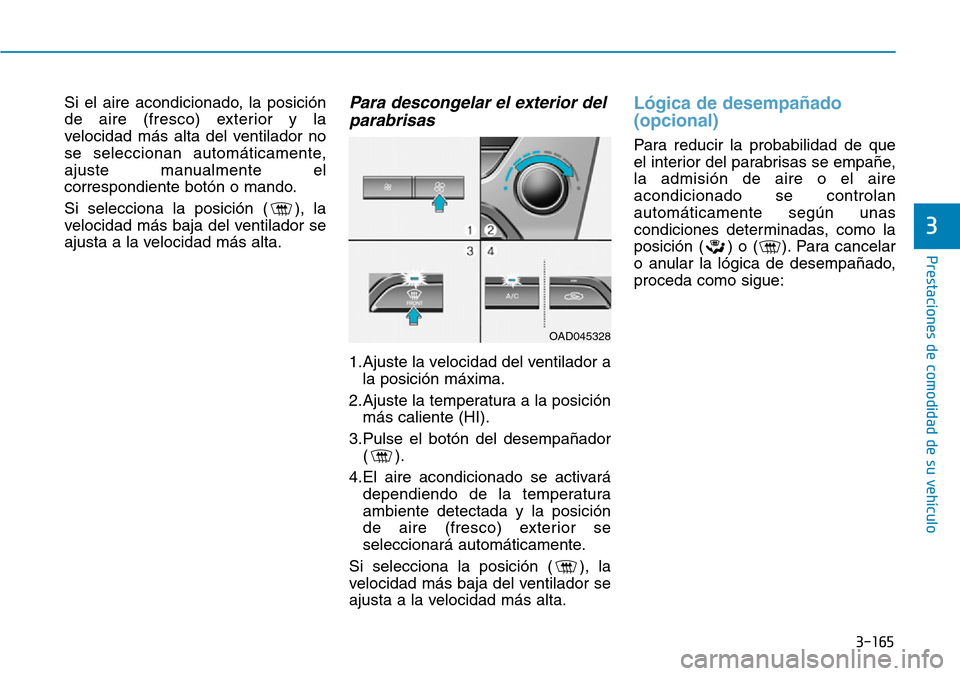

3-165
Prestaciones de comodidad de su vehículo
3
Si el aire acondicionado, la posición
de aire (fresco) exterior y la
velocidad más alta del ventilador no
se seleccionan automáticamente,
ajuste manualmente el
correspondiente botón o mando.
Si selecciona la posición ( ), la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.Para descongelar el exterior del
parabrisas
1.Ajuste la velocidad del ventilador a
la posición máxima.
2.Ajuste la temperatura a la posición
más caliente (HI).
3.Pulse el botón del desempañador
().
4.El aire acondicionado se activará
dependiendo de la temperatura
ambiente detectada y la posición
de aire (fresco) exterior se
seleccionará automáticamente.
Si selecciona la posición ( ), la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.
Lógica de desempañado
(opcional)
Para reducir la probabilidad de que
el interior del parabrisas se empañe,
la admisión de aire o el aire
acondicionado se controlan
automáticamente según unas
condiciones determinadas, como la
posición ( ) o ( ). Para cancelar
o anular la lógica de desempañado,
proceda como sigue:
OAD045328
