2017 Hyundai Elantra Manual del propietario (in Spanish)

5-67
Conducir su vehículo
5

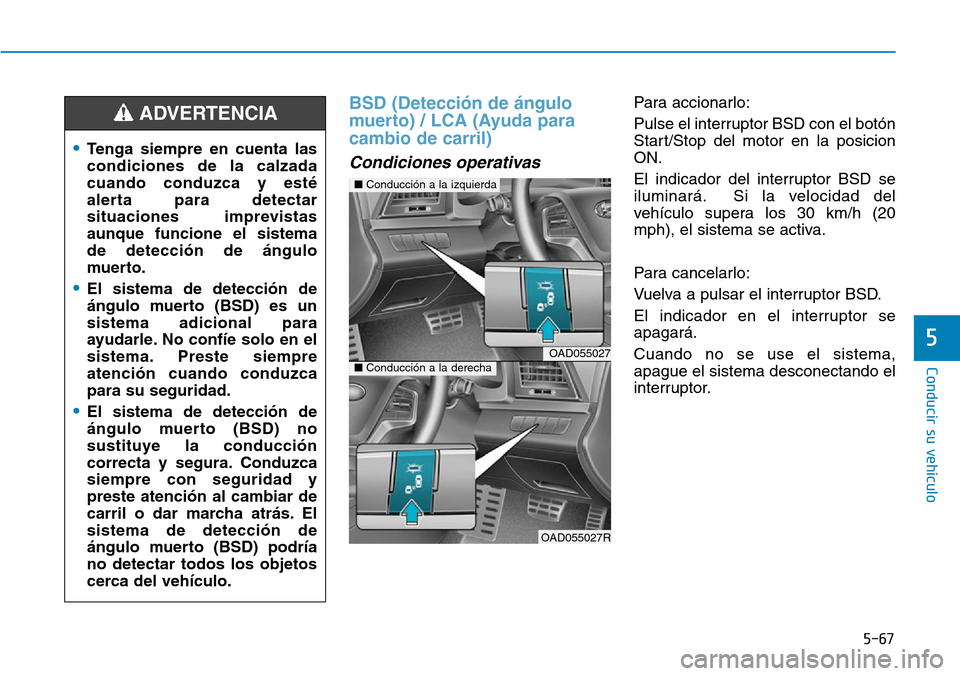

BSD (Detección de ángulo
muerto) / LCA (Ayuda para
cambio de carril)
Condiciones operativas
Para accionarlo:
Pulse el interruptor BSD con el botón
Start/Stop del motor en la posicion
ON.
El indicador del interruptor BSD se
iluminará. Si la velocidad del
vehículo supera los 30 km/h (20
mph), el sistema se activa.
Para cancelarlo:
Vuelva a pulsar el interruptor BSD.
El indicador en el interruptor se
apagará.
Cuando no se use el sistema,
apague el sistema desconectando el
interruptor.
■Conducción a la izquierda
OAD055027■Conducción a la derecha
OAD055027R
•Tenga siempre en cuenta las
condiciones de la calzada
cuando conduzca y esté
alerta para detectar
situaciones imprevistas
aunque funcione el sistema
de detección de ángulo
muerto.
•El sistema de detección de
ángulo muerto (BSD) es un
sistema adicional para
ayudarle. No confíe solo en el
sistema. Preste siempre
atención cuando conduzca
para su seguridad.
•El sistema de detección de
ángulo muerto (BSD) no
sustituye la conducción
correcta y segura. Conduzca
siempre con seguridad y
preste atención al cambiar de
carril o dar marcha atrás. El
sistema de detección de
ángulo muerto (BSD) podría
no detectar todos los objetos
cerca del vehículo.
ADVERTENCIA

Conducir su vehículo
5-68

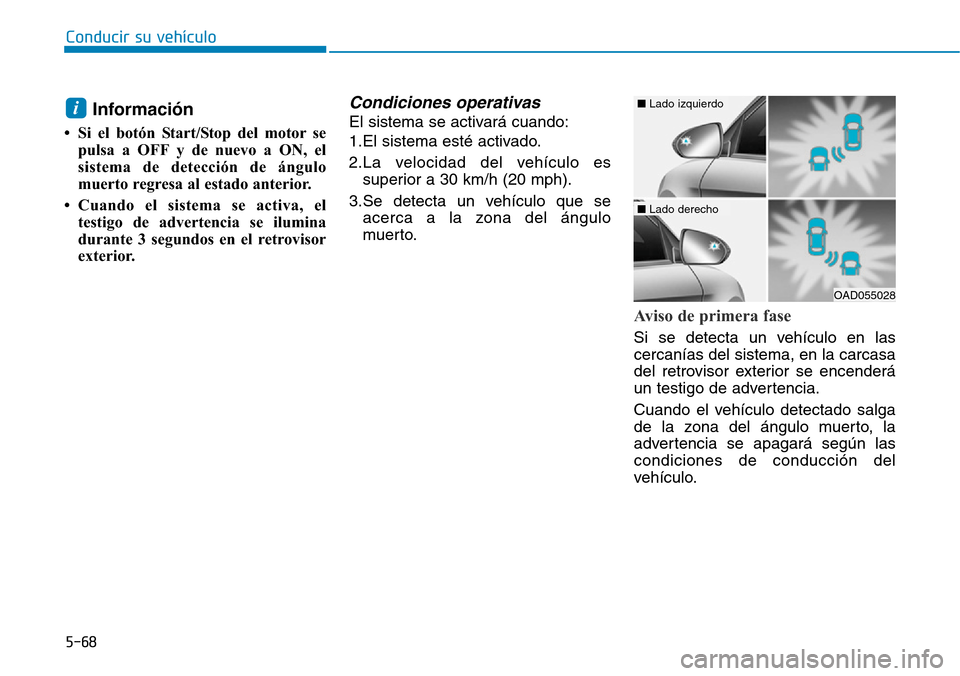

Información
• Si el botón Start/Stop del motor se
pulsa a OFF y de nuevo a ON, el
sistema de detección de ángulo
muerto regresa al estado anterior.
• Cuando el sistema se activa, el
testigo de advertencia se ilumina
durante 3 segundos en el retrovisor
exterior.
Condiciones operativas
El sistema se activará cuando:
1.El sistema esté activado.
2.La velocidad del vehículo es
superior a 30 km/h (20 mph).
3.Se detecta un vehículo que se
acerca a la zona del ángulo
muerto.
Aviso de primera fase
Si se detecta un vehículo en las
cercanías del sistema, en la carcasa
del retrovisor exterior se encenderá
un testigo de advertencia.
Cuando el vehículo detectado salga
de la zona del ángulo muerto, la
advertencia se apagará según las
condiciones de conducción del
vehículo.
i
OAD055028
■ Lado izquierdo
■ Lado derecho

5-69
Conducir su vehículo
5

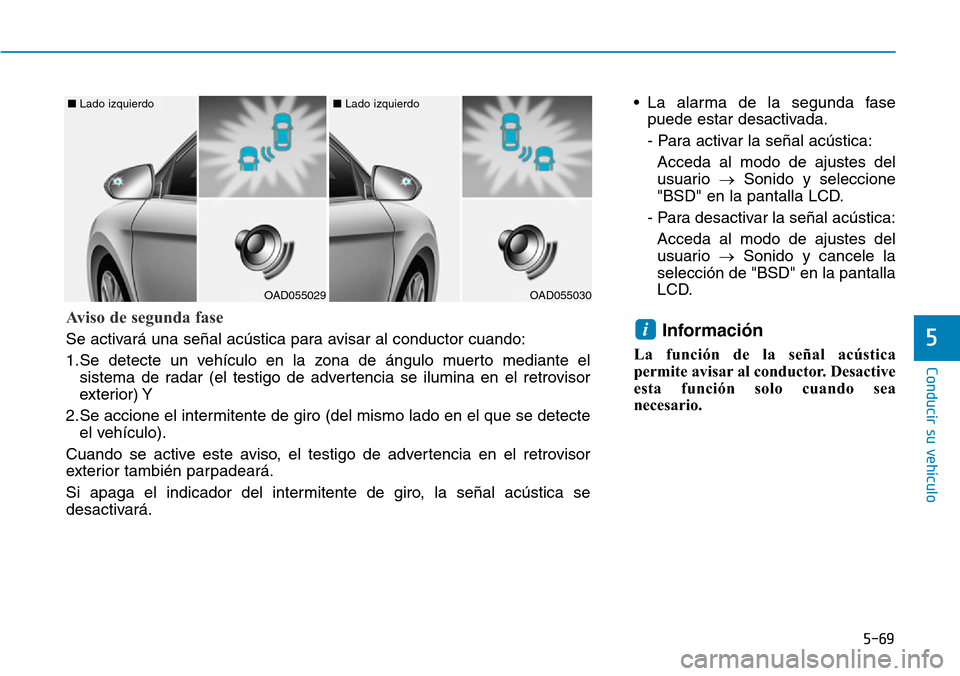

• La alarma de la segunda fase
puede estar desactivada.
- Para activar la señal acústica:
Acceda al modo de ajustes del
usuario →Sonido y seleccione
"BSD" en la pantalla LCD.
- Para desactivar la señal acústica:
Acceda al modo de ajustes del
usuario →Sonido y cancele la
selección de "BSD" en la pantalla
LCD.
Información
La función de la señal acústica
permite avisar al conductor. Desactive
esta función solo cuando sea
necesario.
iAviso de segunda fase
Se activará una señal acústica para avisar al conductor cuando:
1.Se detecte un vehículo en la zona de ángulo muerto mediante el
sistema de radar (el testigo de advertencia se ilumina en el retrovisor
exterior) Y
2.Se accione el intermitente de giro (del mismo lado en el que se detecte
el vehículo).
Cuando se active este aviso, el testigo de advertencia en el retrovisor
exterior también parpadeará.
Si apaga el indicador del intermitente de giro, la señal acústica se
desactivará.
OAD055029
■ Lado izquierdo
OAD055030
■ Lado izquierdo

Conducir su vehículo
5-70

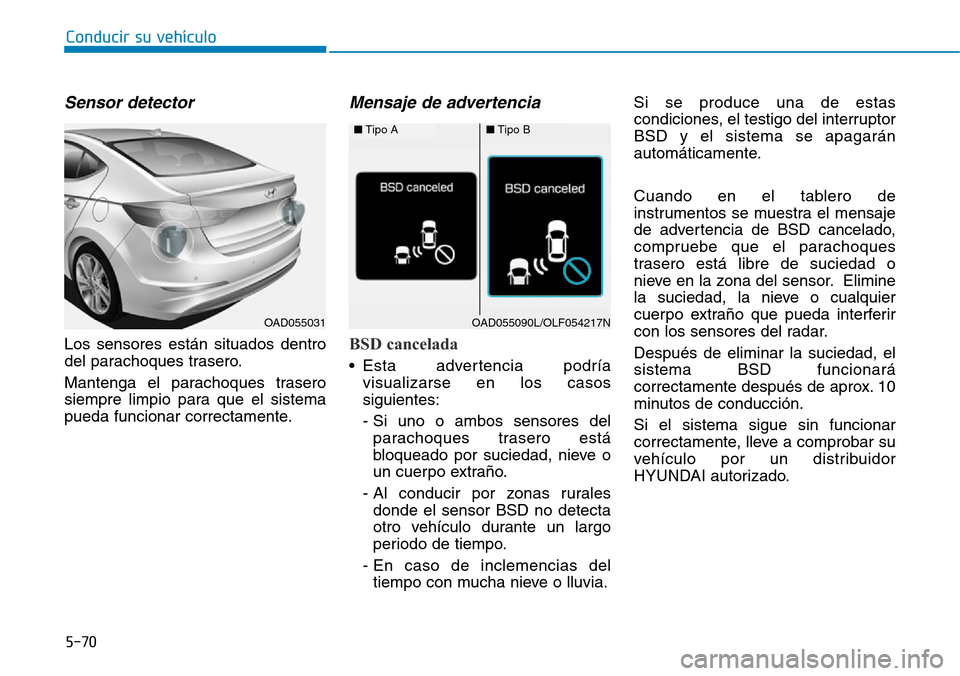

Sensor detector
Los sensores están situados dentro
del parachoques trasero.
Mantenga el parachoques trasero
siempre limpio para que el sistema
pueda funcionar correctamente.
Mensaje de advertencia
BSD cancelada
• Esta advertencia podría
visualizarse en los casos
siguientes:
- Si uno o ambos sensores del
parachoques trasero está
bloqueado por suciedad, nieve o
un cuerpo extraño.
- Al conducir por zonas rurales
donde el sensor BSD no detecta
otro vehículo durante un largo
periodo de tiempo.
- En caso de inclemencias del
tiempo con mucha nieve o lluvia.Si se produce una de estas
condiciones, el testigo del interruptor
BSD y el sistema se apagarán
automáticamente.
Cuando en el tablero de
instrumentos se muestra el mensaje
de advertencia de BSD cancelado,
compruebe que el parachoques
trasero está libre de suciedad o
nieve en la zona del sensor. Elimine
la suciedad, la nieve o cualquier
cuerpo extraño que pueda interferir
con los sensores del radar.
Después de eliminar la suciedad, el
sistema BSD funcionará
correctamente después de aprox. 10
minutos de conducción.
Si el sistema sigue sin funcionar
correctamente, lleve a comprobar su
vehículo por un distribuidor
HYUNDAI autorizado.
OAD055031
■Tipo A■Tipo B
OAD055090L/OLF054217N

5-71
Conducir su vehículo
5

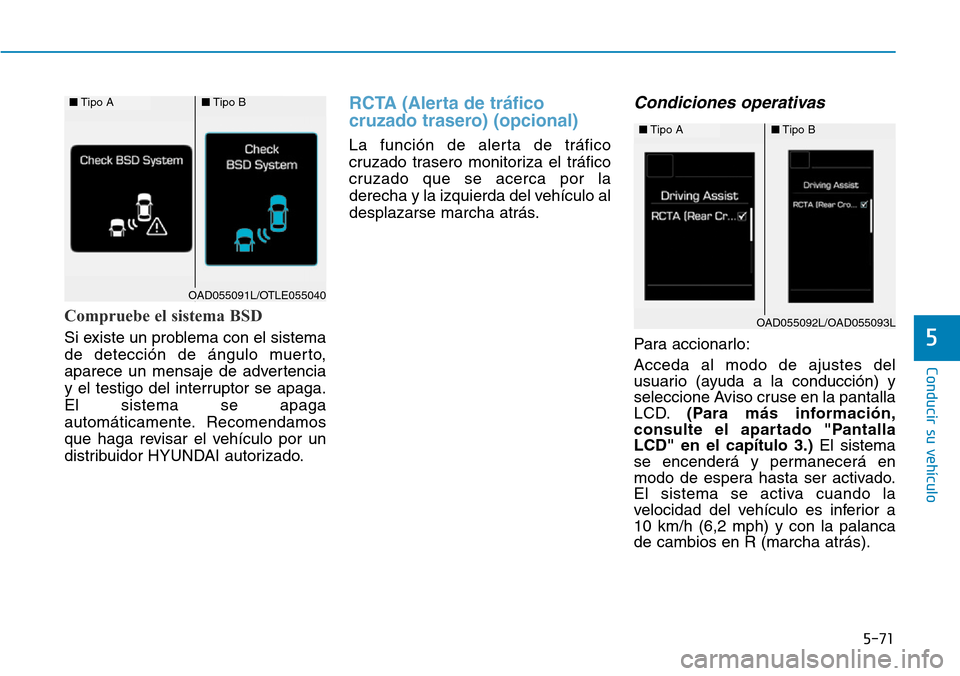

Compruebe el sistema BSD
Si existe un problema con el sistema
de detección de ángulo muerto,
aparece un mensaje de advertencia
y el testigo del interruptor se apaga.
El sistema se apaga
automáticamente. Recomendamos
que haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.
RCTA (Alerta de tráfico
cruzado trasero) (opcional)
La función de alerta de tráfico
cruzado trasero monitoriza el tráfico
cruzado que se acerca por la
derecha y la izquierda del vehículo al
desplazarse marcha atrás.
Condiciones operativas
Para accionarlo:
Acceda al modo de ajustes del
usuario (ayuda a la conducción) y
seleccione Aviso cruse en la pantalla
LCD.(Para más información,
consulte el apartado "Pantalla
LCD" en el capítulo 3.)El sistema
se encenderá y permanecerá en
modo de espera hasta ser activado.
El sistema se activa cuando la
velocidad del vehículo es inferior a
10 km/h (6,2 mph) y con la palanca
de cambios en R (marcha atrás).
■Tipo A■Tipo B
OAD055092L/OAD055093L
■Tipo A■Tipo B
OAD055091L/OTLE055040

Conducir su vehículo
5-72

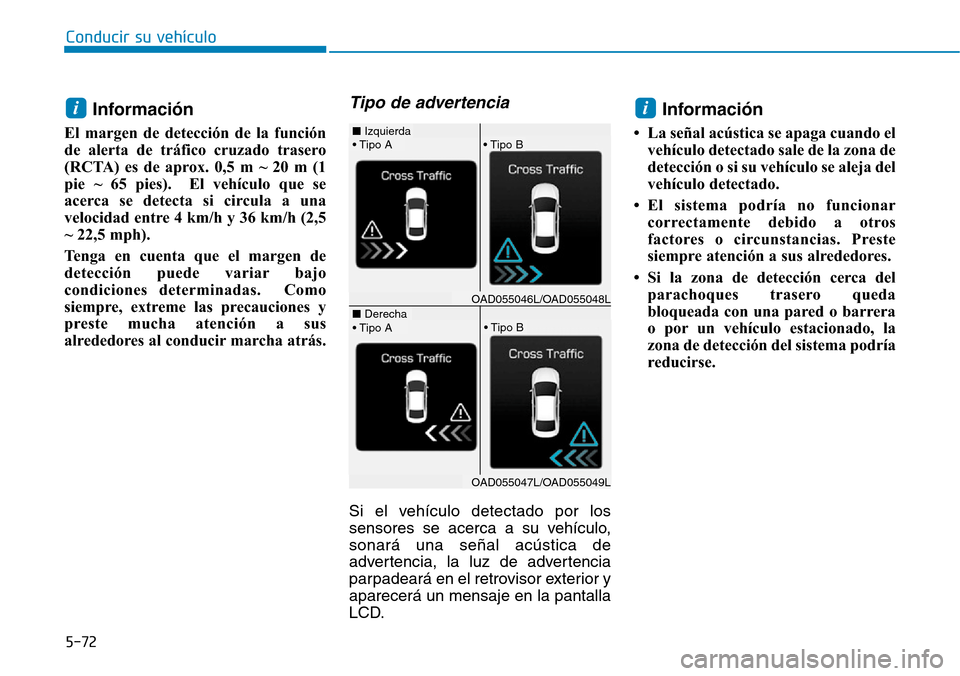

Información
El margen de detección de la función
de alerta de tráfico cruzado trasero
(RCTA) es de aprox. 0,5 m ~ 20 m (1
pie ~ 65 pies). El vehículo que se
acerca se detecta si circula a una
velocidad entre 4 km/h y 36 km/h (2,5
~ 22,5 mph).
Tenga en cuenta que el margen de
detección puede variar bajo
condiciones determinadas. Como
siempre, extreme las precauciones y
preste mucha atención a sus
alrededores al conducir marcha atrás.
Tipo de advertencia
Si el vehículo detectado por los
sensores se acerca a su vehículo,
sonará una señal acústica de
advertencia, la luz de advertencia
parpadeará en el retrovisor exterior y
aparecerá un mensaje en la pantalla
LCD.
Información
• La señal acústica se apaga cuando el
vehículo detectado sale de la zona de
detección o si su vehículo se aleja del
vehículo detectado.
• El sistema podría no funcionar
correctamente debido a otros
factores o circunstancias. Preste
siempre atención a sus alrededores.
• Si la zona de detección cerca del
parachoques trasero queda
bloqueada con una pared o barrera
o por un vehículo estacionado, la
zona de detección del sistema podría
reducirse.
ii
• Tipo A■ Izquierda
■ Derecha
• Tipo B
• Tipo A• Tipo B
OAD055046L/OAD055048L
OAD055047L/OAD055049L

5-73
Conducir su vehículo
5

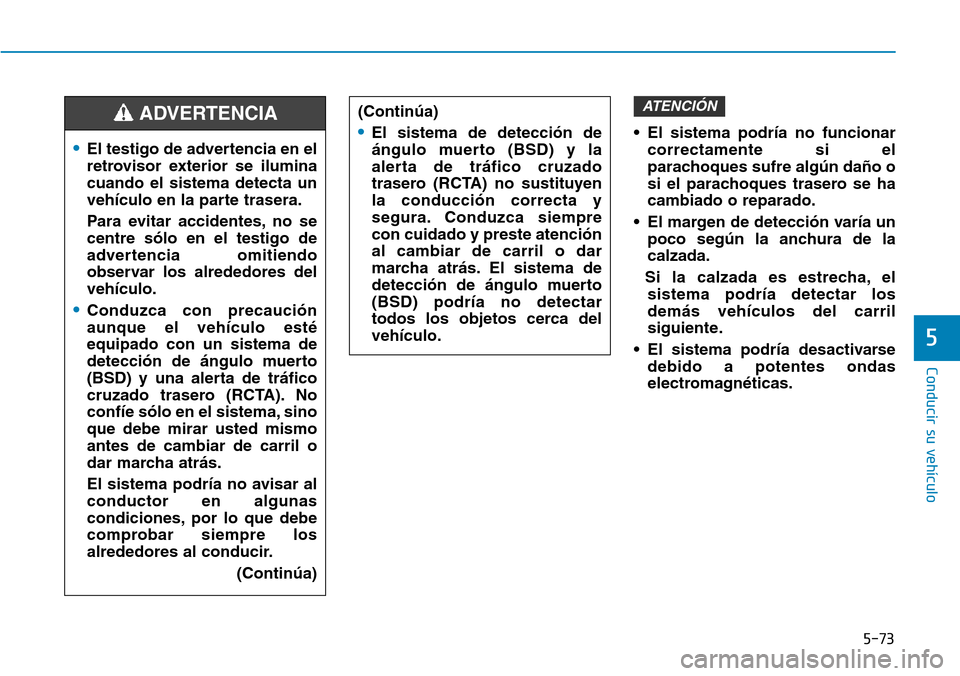

• El sistema podría no funcionar
correctamente si el
parachoques sufre algún daño o
si el parachoques trasero se ha
cambiado o reparado.
• El margen de detección varía un
poco según la anchura de la
calzada.
Si la calzada es estrecha, el
sistema podría detectar los
demás vehículos del carril
siguiente.
• El sistema podría desactivarse
debido a potentes ondas
electromagnéticas.
ATENCIÓN(Continúa)
•El sistema de detección de
ángulo muerto (BSD) y la
alerta de tráfico cruzado
trasero (RCTA) no sustituyen
la conducción correcta y
segura. Conduzca siempre
con cuidado y preste atención
al cambiar de carril o dar
marcha atrás. El sistema de
detección de ángulo muerto
(BSD) podría no detectar
todos los objetos cerca del
vehículo.
•El testigo de advertencia en el
retrovisor exterior se ilumina
cuando el sistema detecta un
vehículo en la parte trasera.
Para evitar accidentes, no se
centre sólo en el testigo de
advertencia omitiendo
observar los alrededores del
vehículo.
•Conduzca con precaución
aunque el vehículo esté
equipado con un sistema de
detección de ángulo muerto
(BSD) y una alerta de tráfico
cruzado trasero (RCTA). No
confíe sólo en el sistema, sino
que debe mirar usted mismo
antes de cambiar de carril o
dar marcha atrás.
El sistema podría no avisar al
conductor en algunas
condiciones, por lo que debe
comprobar siempre los
alrededores al conducir.
(Continúa)
ADVERTENCIA

Conducir su vehículo
5-74

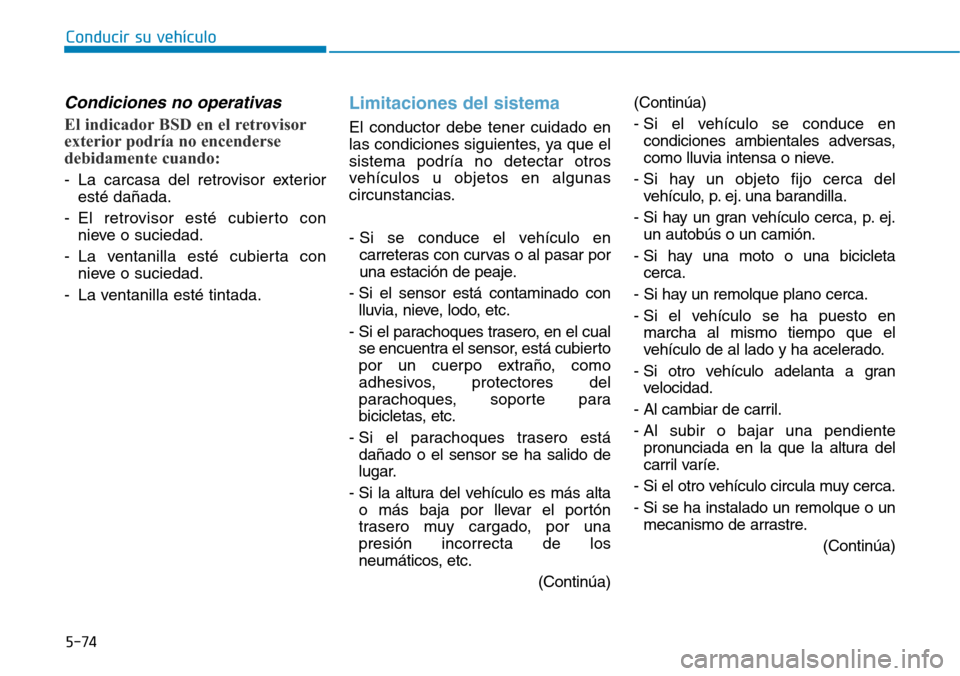

Condiciones no operativas
El indicador BSD en el retrovisor
exterior podría no encenderse
debidamente cuando:
- La carcasa del retrovisor exterior
esté dañada.
- El retrovisor esté cubierto con
nieve o suciedad.
- La ventanilla esté cubierta con
nieve o suciedad.
- La ventanilla esté tintada.
Limitaciones del sistema
El conductor debe tener cuidado en
las condiciones siguientes, ya que el
sistema podría no detectar otros
vehículos u objetos en algunas
circunstancias.
- Si se conduce el vehículo en
carreteras con curvas o al pasar por
una estación de peaje.
- Si el sensor está contaminado con
lluvia, nieve, lodo, etc.
- Si el parachoques trasero, en el cual
se encuentra el sensor, está cubierto
por un cuerpo extraño, como
adhesivos, protectores del
parachoques, soporte para
bicicletas, etc.
- Si el parachoques trasero está
dañado o el sensor se ha salido de
lugar.
- Si la altura del vehículo es más alta
o más baja por llevar el portón
trasero muy cargado, por una
presión incorrecta de los
neumáticos, etc.
(Continúa)(Continúa)
- Si el vehículo se conduce en
condiciones ambientales adversas,
como lluvia intensa o nieve.
- Si hay un objeto fijo cerca del
vehículo, p. ej. una barandilla.
- Si hay un gran vehículo cerca, p. ej.
un autobús o un camión.
- Si hay una moto o una bicicleta
cerca.
- Si hay un remolque plano cerca.
- Si el vehículo se ha puesto en
marcha al mismo tiempo que el
vehículo de al lado y ha acelerado.
- Si otro vehículo adelanta a gran
velocidad.
- Al cambiar de carril.
- Al subir o bajar una pendiente
pronunciada en la que la altura del
carril varíe.
- Si el otro vehículo circula muy cerca.
- Si se ha instalado un remolque o un
mecanismo de arrastre.
(Continúa)
