2017 Hyundai Elantra Manual del propietario (in Spanish)

2-52
Sistemas de seguridad de su vehículo

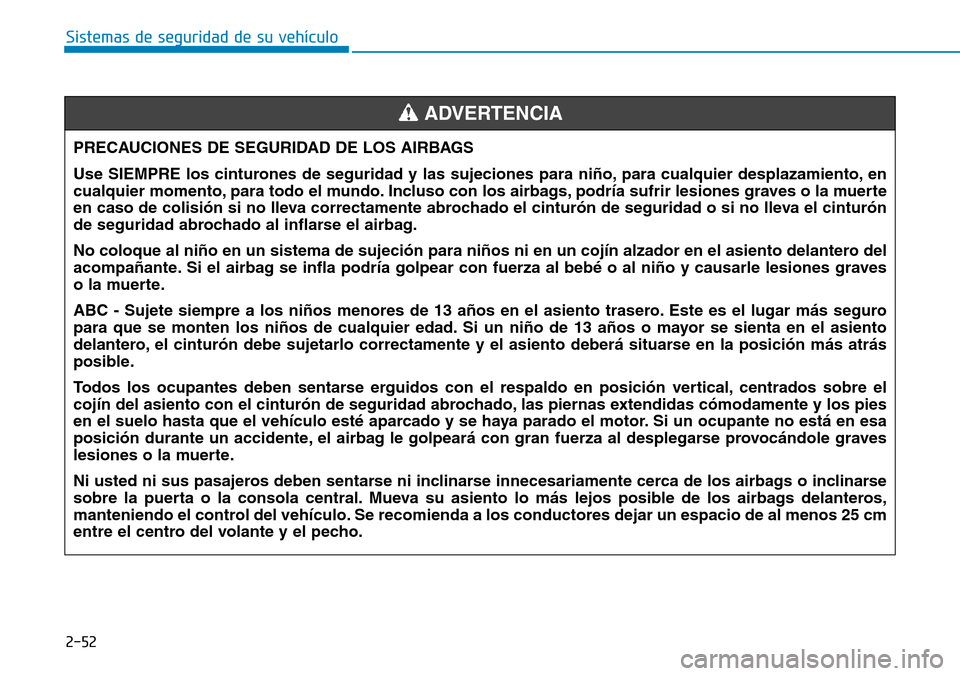

PRECAUCIONES DE SEGURIDAD DE LOS AIRBAGS
Use SIEMPRE los cinturones de seguridad y las sujeciones para niño, para cualquier desplazamiento, en
cualquier momento, para todo el mundo. Incluso con los airbags, podría sufrir lesiones graves o la muerte
en caso de colisión si no lleva correctamente abrochado el cinturón de seguridad o si no lleva el cinturón
de seguridad abrochado al inflarse el airbag.
No coloque al niño en un sistema de sujeción para niños ni en un cojín alzador en el asiento delantero del
acompañante. Si el airbag se infla podría golpear con fuerza al bebé o al niño y causarle lesiones graves
o la muerte.
ABC - Sujete siempre a los niños menores de 13 años en el asiento trasero. Este es el lugar más seguro
para que se monten los niños de cualquier edad. Si un niño de 13 años o mayor se sienta en el asiento
delantero, el cinturón debe sujetarlo correctamente y el asiento deberá situarse en la posición más atrás
posible.
Todos los ocupantes deben sentarse erguidos con el respaldo en posición vertical, centrados sobre el
cojín del asiento con el cinturón de seguridad abrochado, las piernas extendidas cómodamente y los pies
en el suelo hasta que el vehículo esté aparcado y se haya parado el motor. Si un ocupante no está en esa
posición durante un accidente, el airbag le golpeará con gran fuerza al desplegarse provocándole graves
lesiones o la muerte.
Ni usted ni sus pasajeros deben sentarse ni inclinarse innecesariamente cerca de los airbags o inclinarse
sobre la puerta o la consola central. Mueva su asiento lo más lejos posible de los airbags delanteros,
manteniendo el control del vehículo. Se recomienda a los conductores dejar un espacio de al menos 25 cm
entre el centro del volante y el pecho.
ADVERTENCIA

2-53
Sistemas de seguridad de su vehículo
2

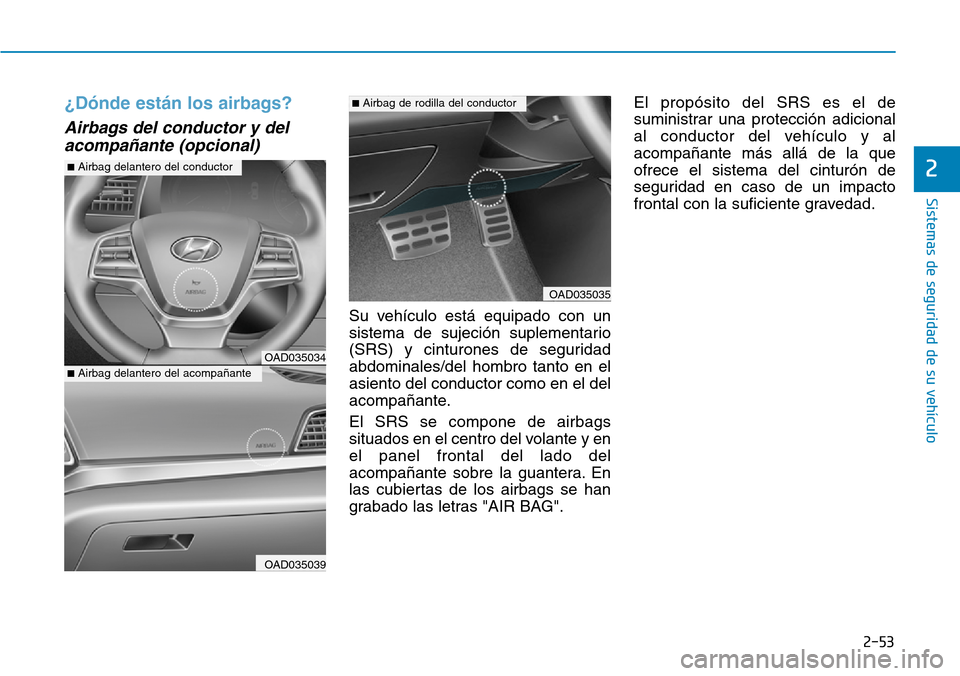

¿Dónde están los airbags?
Airbags del conductor y del
acompañante (opcional)
Su vehículo está equipado con un
sistema de sujeción suplementario
(SRS) y cinturones de seguridad
abdominales/del hombro tanto en el
asiento del conductor como en el del
acompañante.
El SRS se compone de airbags
situados en el centro del volante y en
el panel frontal del lado del
acompañante sobre la guantera. En
las cubiertas de los airbags se han
grabado las letras "AIR BAG".El propósito del SRS es el de
suministrar una protección adicional
al conductor del vehículo y al
acompañante más allá de la que
ofrece el sistema del cinturón de
seguridad en caso de un impacto
frontal con la suficiente gravedad.
OAD035034
OAD035039
■Airbag delantero del conductor
OAD035035
■Airbag delantero del acompañante
■Airbag de rodilla del conductor

2-54
Sistemas de seguridad de su vehículo

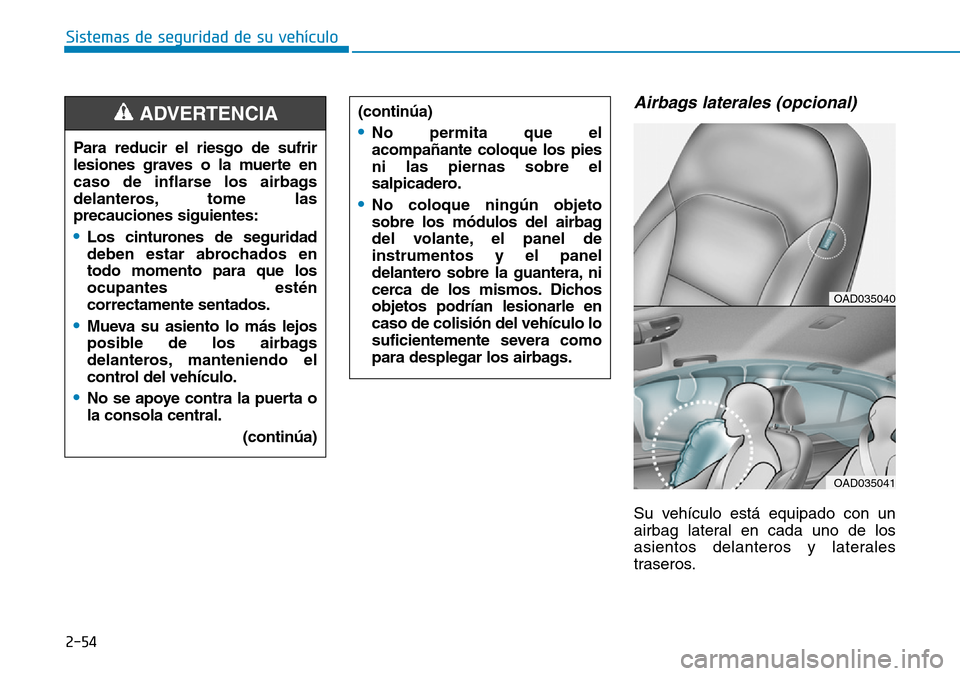

Airbags laterales (opcional)
Su vehículo está equipado con un
airbag lateral en cada uno de los
asientos delanteros y laterales
traseros. (continúa)
•No permita que el
acompañante coloque los pies
ni las piernas sobre el
salpicadero.
•No coloque ningún objeto
sobre los módulos del airbag
del volante, el panel de
instrumentos y el panel
delantero sobre la guantera, ni
cerca de los mismos. Dichos
objetos podrían lesionarle en
caso de colisión del vehículo lo
suficientemente severa como
para desplegar los airbags.
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags
delanteros, tome las
precauciones siguientes:
•Los cinturones de seguridad
deben estar abrochados en
todo momento para que los
ocupantes estén
correctamente sentados.
•Mueva su asiento lo más lejos
posible de los airbags
delanteros, manteniendo el
control del vehículo.
•No se apoye contra la puerta o
la consola central.
(continúa)
ADVERTENCIA
OAD035040
OAD035041

2-55
Sistemas de seguridad de su vehículo
2

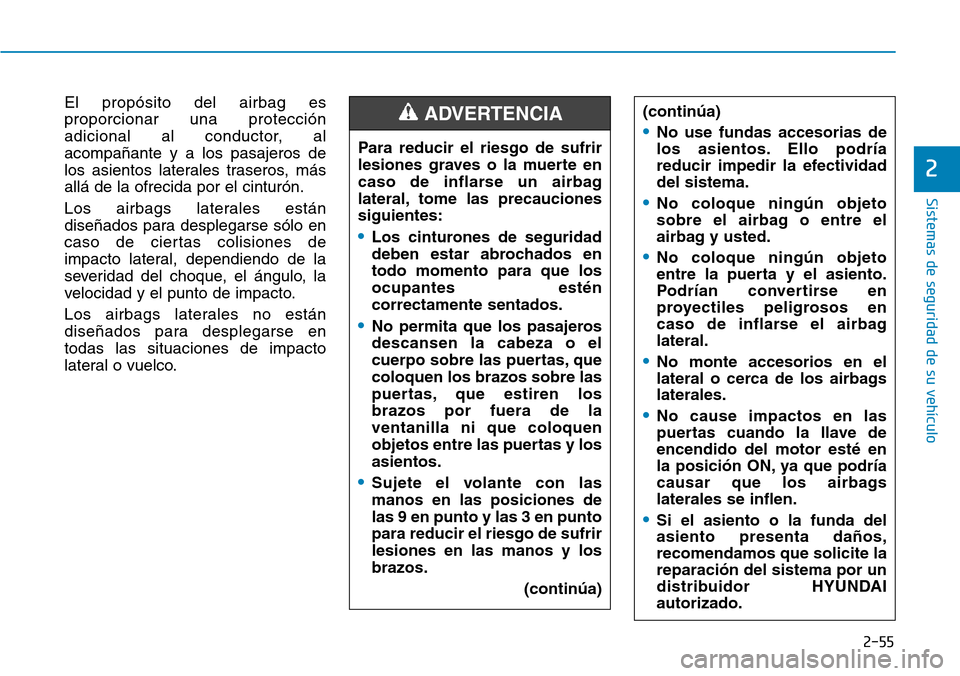

El propósito del airbag es
proporcionar una protección
adicional al conductor, al
acompañante y a los pasajeros de
los asientos laterales traseros, más
allá de la ofrecida por el cinturón.
Los airbags laterales están
diseñados para desplegarse sólo en
caso de ciertas colisiones de
impacto lateral, dependiendo de la
severidad del choque, el ángulo, la
velocidad y el punto de impacto.
Los airbags laterales no están
diseñados para desplegarse en
todas las situaciones de impacto
lateral o vuelco.Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse un airbag
lateral, tome las precauciones
siguientes:
•Los cinturones de seguridad
deben estar abrochados en
todo momento para que los
ocupantes estén
correctamente sentados.
•No permita que los pasajeros
descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los
brazos por fuera de la
ventanilla ni que coloquen
objetos entre las puertas y los
asientos.
•Sujete el volante con las
manos en las posiciones de
las 9 en punto y las 3 en punto
para reducir el riesgo de sufrir
lesiones en las manos y los
brazos.
(continúa)
ADVERTENCIA (continúa)
•No use fundas accesorias de
los asientos. Ello podría
reducir impedir la efectividad
del sistema.
•No coloque ningún objeto
sobre el airbag o entre el
airbag y usted.
•No coloque ningún objeto
entre la puerta y el asiento.
Podrían convertirse en
proyectiles peligrosos en
caso de inflarse el airbag
lateral.
•No monte accesorios en el
lateral o cerca de los airbags
laterales.
•No cause impactos en las
puertas cuando la llave de
encendido del motor esté en
la posición ON, ya que podría
causar que los airbags
laterales se inflen.
•Si el asiento o la funda del
asiento presenta daños,
recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI
autorizado.

2-56
Sistemas de seguridad de su vehículo

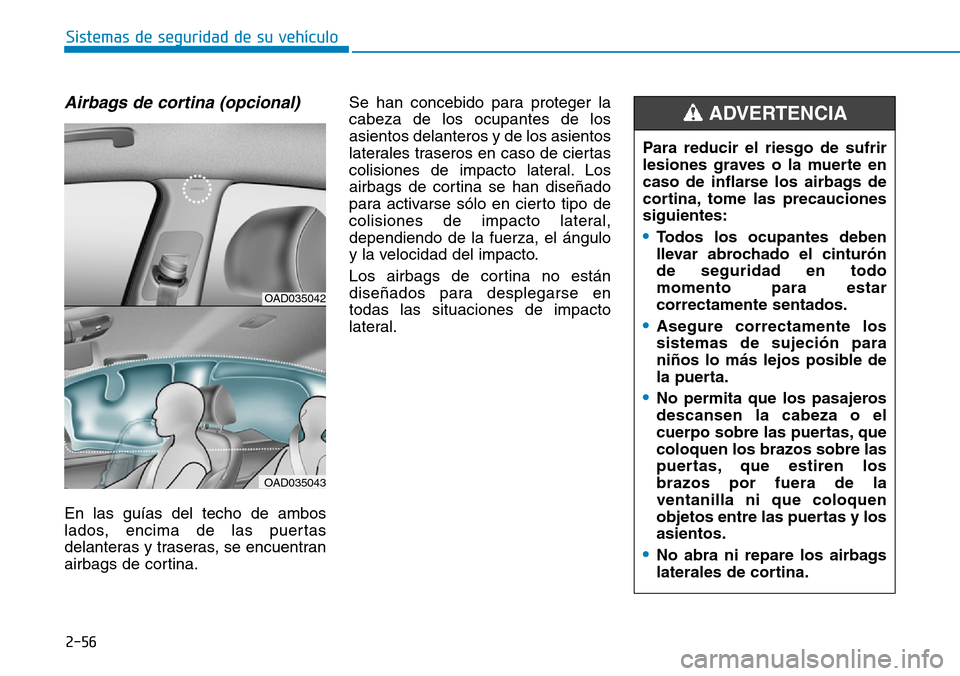

Airbags de cortina (opcional)
En las guías del techo de ambos
lados, encima de las puertas
delanteras y traseras, se encuentran
airbags de cortina.Se han concebido para proteger la
cabeza de los ocupantes de los
asientos delanteros y de los asientos
laterales traseros en caso de ciertas
colisiones de impacto lateral. Los
airbags de cortina se han diseñado
para activarse sólo en cierto tipo de
colisiones de impacto lateral,
dependiendo de la fuerza, el ángulo
y la velocidad del impacto.
Los airbags de cortina no están
diseñados para desplegarse en
todas las situaciones de impacto
lateral.
OAD035042
OAD035043
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags de
cortina, tome las precauciones
siguientes:
•Todos los ocupantes deben
llevar abrochado el cinturón
de seguridad en todo
momento para estar
correctamente sentados.
•Asegure correctamente los
sistemas de sujeción para
niños lo más lejos posible de
la puerta.
•No permita que los pasajeros
descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los
brazos por fuera de la
ventanilla ni que coloquen
objetos entre las puertas y los
asientos.
•No abra ni repare los airbags
laterales de cortina.
ADVERTENCIA

2-57
Sistemas de seguridad de su vehículo
2

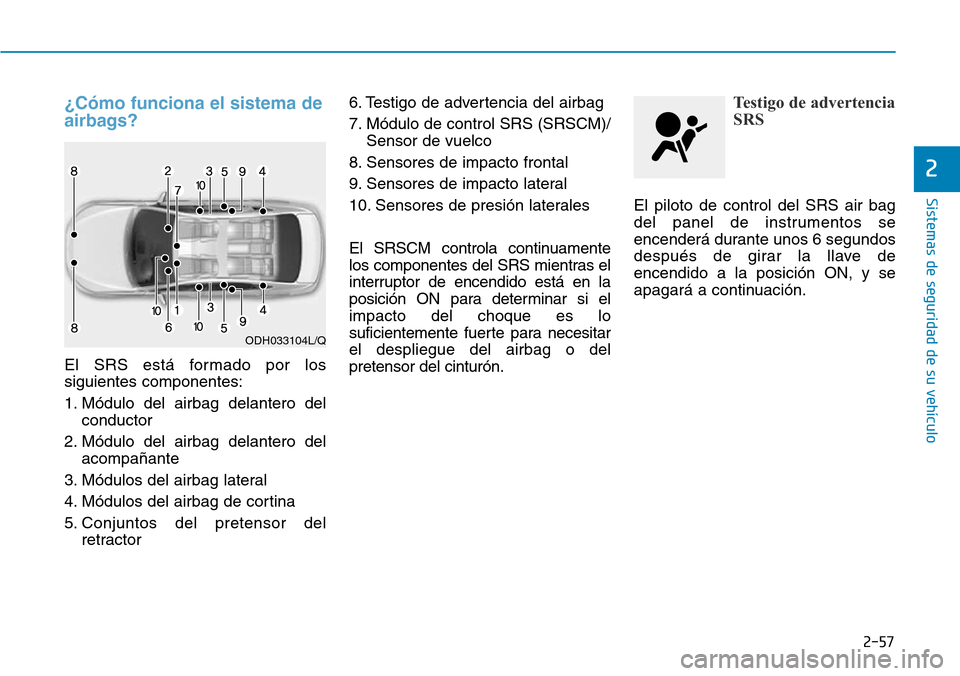

¿Cómo funciona el sistema de
airbags?
El SRS está formado por los
siguientes componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Módulos del airbag lateral
4. Módulos del airbag de cortina
5. Conjuntos del pretensor del
retractor 6. Testigo de advertencia del airbag
7. Módulo de control SRS (SRSCM)/
Sensor de vuelco
8. Sensores de impacto frontal
9. Sensores de impacto lateral
10. Sensores de presión laterales
El SRSCM controla continuamente
los componentes del SRS mientras el
interruptor de encendido está en la
posición ON para determinar si el
impacto del choque es lo
suficientemente fuerte para necesitar
el despliegue del airbag o del
pretensor del cinturón.
Testigo de advertencia
SRS
El piloto de control del SRS air bag
del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de
encendido a la posición ON, y se
apagará a continuación.
ODH033104L/Q

2-58
Sistemas de seguridad de su vehículo

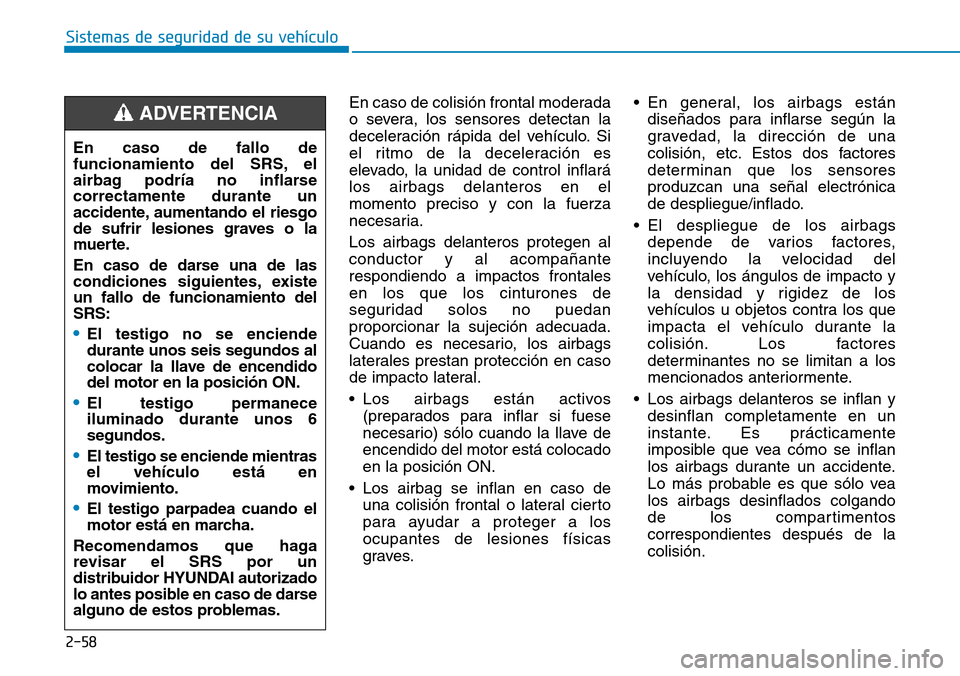

En caso de colisión frontal moderada
o severa, los sensores detectan la
deceleración rápida del vehículo. Si
el ritmo de la deceleración es
elevado, la unidad de control inflará
los airbags delanteros en el
momento preciso y con la fuerza
necesaria.
Los airbags delanteros protegen al
conductor y al acompañante
respondiendo a impactos frontales
en los que los cinturones de
seguridad solos no puedan
proporcionar la sujeción adecuada.
Cuando es necesario, los airbags
laterales prestan protección en caso
de impacto lateral.
• Los airbags están activos
(preparados para inflar si fuese
necesario) sólo cuando la llave de
encendido del motor está colocado
en la posición ON.
• Los airbag se inflan en caso de
una colisión frontal o lateral cierto
para ayudar a proteger a los
ocupantes de lesiones físicas
graves.• En general, los airbags están
diseñados para inflarse según la
gravedad, la dirección de una
colisión, etc. Estos dos factores
determinan que los sensores
produzcan una señal electrónica
de despliegue/inflado.
• El despliegue de los airbags
depende de varios factores,
incluyendo la velocidad del
vehículo, los ángulos de impacto y
la densidad y rigidez de los
vehículos u objetos contra los que
impacta el vehículo durante la
colisión. Los factores
determinantes no se limitan a los
mencionados anteriormente.
• Los airbags delanteros se inflan y
desinflan completamente en un
instante. Es prácticamente
imposible que vea cómo se inflan
los airbags durante un accidente.
Lo más probable es que sólo vea
los airbags desinflados colgando
de los compartimentos
correspondientes después de la
colisión. En caso de fallo de
funcionamiento del SRS, el
airbag podría no inflarse
correctamente durante un
accidente, aumentando el riesgo
de sufrir lesiones graves o la
muerte.
En caso de darse una de las
condiciones siguientes, existe
un fallo de funcionamiento del
SRS:
•El testigo no se enciende
durante unos seis segundos al
colocar la llave de encendido
del motor en la posición ON.
•El testigo permanece
iluminado durante unos 6
segundos.
•El testigo se enciende mientras
el vehículo está en
movimiento.
•El testigo parpadea cuando el
motor está en marcha.
Recomendamos que haga
revisar el SRS por un
distribuidor HYUNDAI autorizado
lo antes posible en caso de darse
alguno de estos problemas.
ADVERTENCIA

2-59
Sistemas de seguridad de su vehículo
2

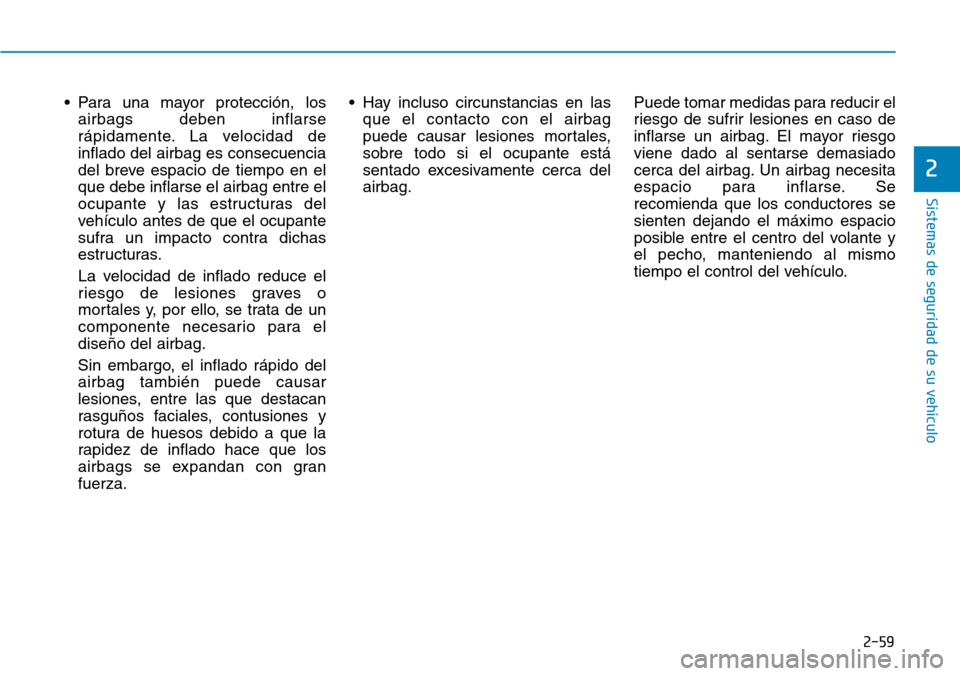

• Para una mayor protección, los
airbags deben inflarse
rápidamente. La velocidad de
inflado del airbag es consecuencia
del breve espacio de tiempo en el
que debe inflarse el airbag entre el
ocupante y las estructuras del
vehículo antes de que el ocupante
sufra un impacto contra dichas
estructuras.
La velocidad de inflado reduce el
riesgo de lesiones graves o
mortales y, por ello, se trata de un
componente necesario para el
diseño del airbag.
Sin embargo, el inflado rápido del
airbag también puede causar
lesiones, entre las que destacan
rasguños faciales, contusiones y
rotura de huesos debido a que la
rapidez de inflado hace que los
airbags se expandan con gran
fuerza.• Hay incluso circunstancias en las
que el contacto con el airbag
puede causar lesiones mortales,
sobre todo si el ocupante está
sentado excesivamente cerca del
airbag.Puede tomar medidas para reducir el
riesgo de sufrir lesiones en caso de
inflarse un airbag. El mayor riesgo
viene dado al sentarse demasiado
cerca del airbag. Un airbag necesita
espacio para inflarse. Se
recomienda que los conductores se
sienten dejando el máximo espacio
posible entre el centro del volante y
el pecho, manteniendo al mismo
tiempo el control del vehículo.
