2017 Hyundai Elantra Manual del propietario (in Spanish)

7-59
7
Mantenimiento

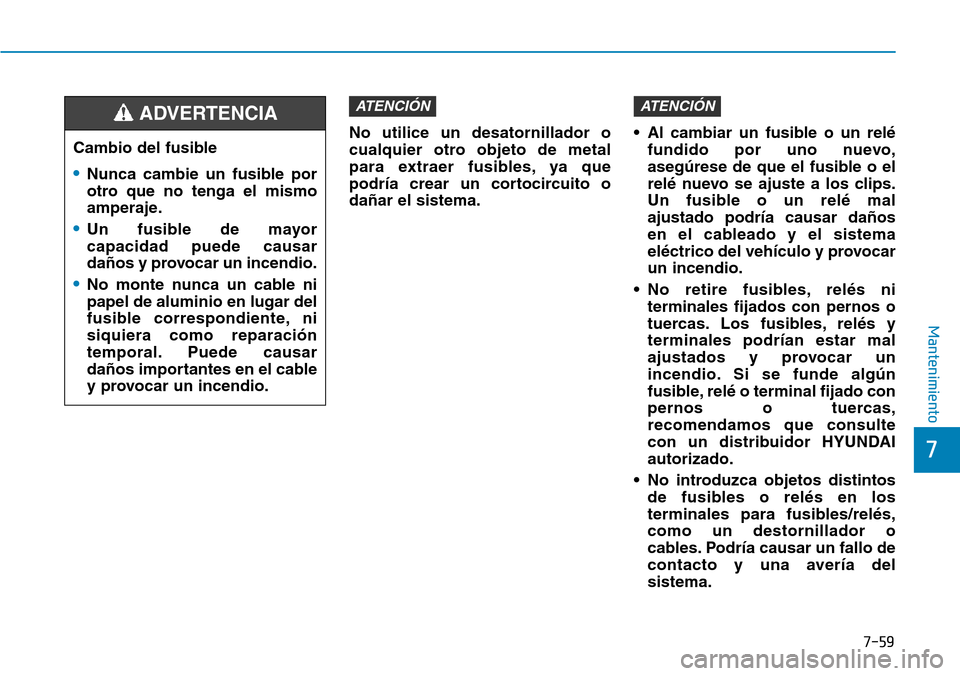

No utilice un desatornillador o
cualquier otro objeto de metal
para extraer fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.• Al cambiar un fusible o un relé
fundido por uno nuevo,
asegúrese de que el fusible o el
relé nuevo se ajuste a los clips.
Un fusible o un relé mal
ajustado podría causar daños
en el cableado y el sistema
eléctrico del vehículo y provocar
un incendio.
• No retire fusibles, relés ni
terminales fijados con pernos o
tuercas. Los fusibles, relés y
terminales podrían estar mal
ajustados y provocar un
incendio. Si se funde algún
fusible, relé o terminal fijado con
pernos o tuercas,
recomendamos que consulte
con un distribuidor HYUNDAI
autorizado.
• No introduzca objetos distintos
de fusibles o relés en los
terminales para fusibles/relés,
como un destornillador o
cables. Podría causar un fallo de
contacto y una avería del
sistema.
ATENCIÓNATENCIÓN
Cambio del fusible
•Nunca cambie un fusible por
otro que no tenga el mismo
amperaje.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en lugar del
fusible correspondiente, ni
siquiera como reparación
temporal. Puede causar
daños importantes en el cable
y provocar un incendio.
ADVERTENCIA

7-60
Mantenimiento
Cambio de fusibles en el panel
interior
1.Desconecte el botón Start/Stop del
motor y todos los demás
interruptores.
2.Abra la cubierta del panel de
fusibles.3.Tire del fusible averiado hasta
extraerlo. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
4.Compruebe el fusible extraído.
Cámbielo si está fundido.
5.Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips.
Si queda flojo, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
Información
Si no tiene fusibles de repuesto, utilice
un fusible con el mismo amperaje de
un circuito que no vaya a necesitar
para conducir el vehículo, como el
fusible del mechero.
Si los faros u otros componentes
eléctricos no funcionan pero los
fusibles están bien, compruebe el
bloque de fusibles en el
compartimento del motor. Si un fusible
está fundido, cámbielo.
i
OAD075022
OAD075021

7-61
7
Mantenimiento

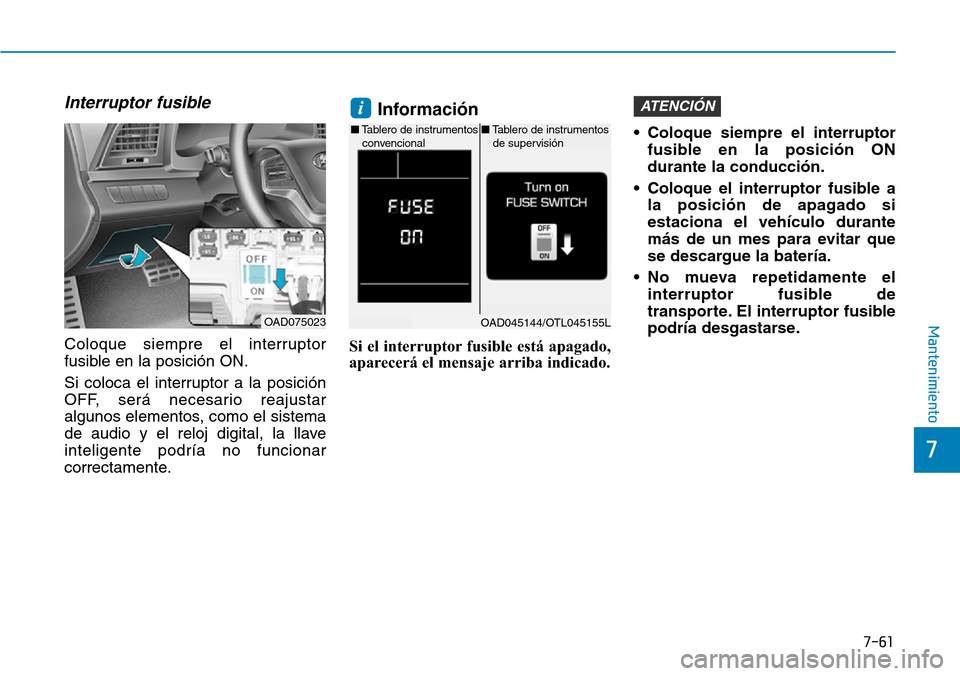

Interruptor fusible
Coloque siempre el interruptor
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje arriba indicado.• Coloque siempre el interruptor
fusible en la posición ON
durante la conducción.
• Coloque el interruptor fusible a
la posición de apagado si
estaciona el vehículo durante
más de un mes para evitar que
se descargue la batería.
• No mueva repetidamente el
interruptor fusible de
transporte. El interruptor fusible
podría desgastarse.
ATENCIÓNi
OAD075023OAD045144/OTL045155L
■Tablero de instrumentos
de supervisión ■Tablero de instrumentos
convencional

7-62
Mantenimiento

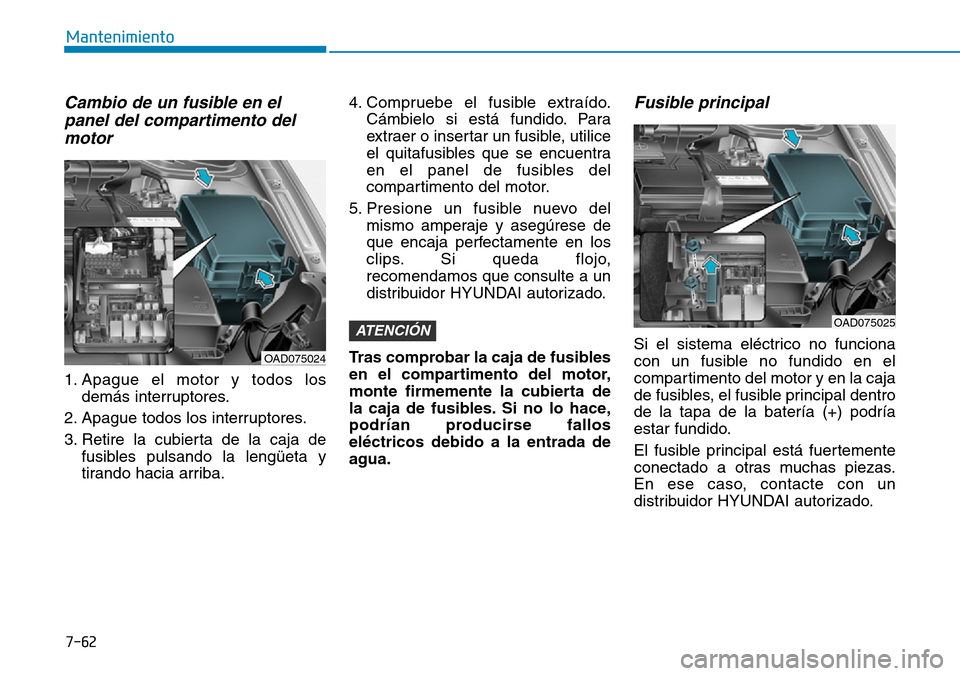

Cambio de un fusible en el
panel del compartimento del
motor
1. Apague el motor y todos los
demás interruptores.
2. Apague todos los interruptores.
3. Retire la cubierta de la caja de
fusibles pulsando la lengüeta y
tirando hacia arriba.4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
Tras comprobar la caja de fusibles
en el compartimento del motor,
monte firmemente la cubierta de
la caja de fusibles. Si no lo hace,
podrían producirse fallos
eléctricos debido a la entrada de
agua.
Fusible principal
Si el sistema eléctrico no funciona
con un fusible no fundido en el
compartimento del motor y en la caja
de fusibles, el fusible principal dentro
de la tapa de la batería (+) podría
estar fundido.
El fusible principal está fuertemente
conectado a otras muchas piezas.
En ese caso, contacte con un
distribuidor HYUNDAI autorizado.ATENCIÓNOAD075025
OAD075024

7-63
7
Mantenimiento
Multifusible

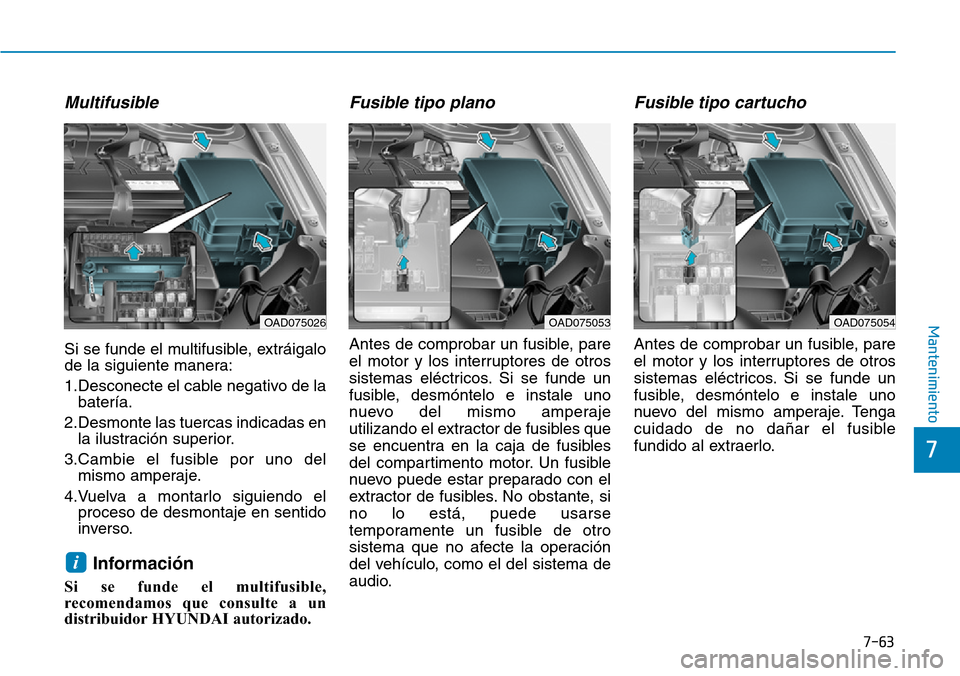

Si se funde el multifusible, extráigalo
de la siguiente manera:
1.Desconecte el cable negativo de la
batería.
2.Desmonte las tuercas indicadas en
la ilustración superior.
3.Cambie el fusible por uno del
mismo amperaje.
4.Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
Información
Si se funde el multifusible,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
Fusible tipo plano
Antes de comprobar un fusible, pare
el motor y los interruptores de otros
sistemas eléctricos. Si se funde un
fusible, desmóntelo e instale uno
nuevo del mismo amperaje
utilizando el extractor de fusibles que
se encuentra en la caja de fusibles
del compartimento motor. Un fusible
nuevo puede estar preparado con el
extractor de fusibles. No obstante, si
no lo está, puede usarse
temporamente un fusible de otro
sistema que no afecte la operación
del vehículo, como el del sistema de
audio.
Fusible tipo cartucho
Antes de comprobar un fusible, pare
el motor y los interruptores de otros
sistemas eléctricos. Si se funde un
fusible, desmóntelo e instale uno
nuevo del mismo amperaje. Tenga
cuidado de no dañar el fusible
fundido al extraerlo.
i
OAD075026OAD075053OAD075054

7-64
Mantenimiento

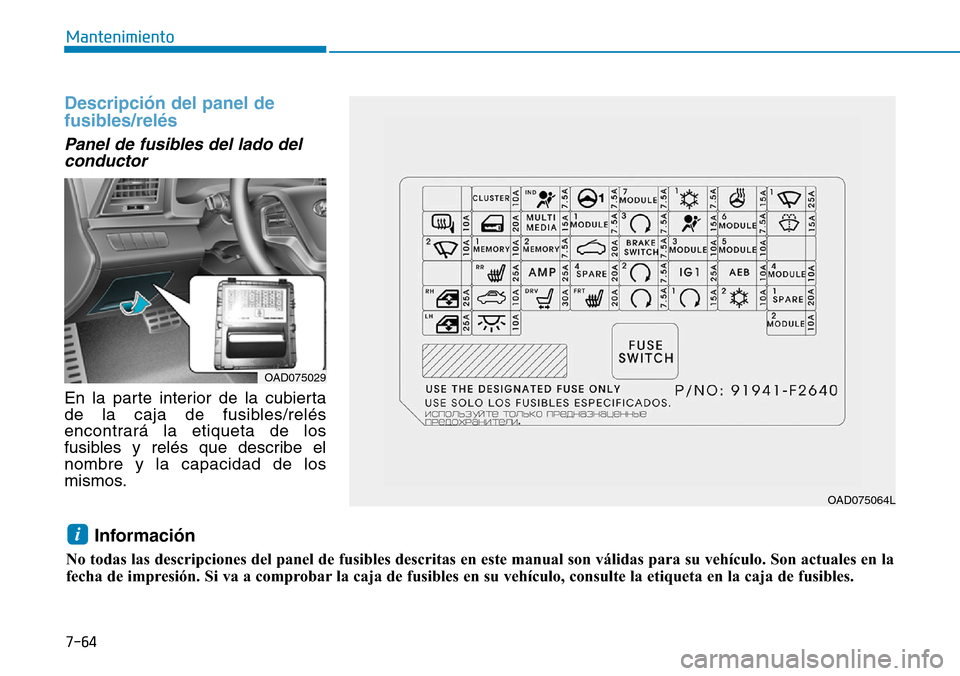

Descripción del panel de
fusibles/relés
Panel de fusibles del lado del
conductor
En la parte interior de la cubierta
de la caja de fusibles/relés
encontrará la etiqueta de los
fusibles y relés que describe el
nombre y la capacidad de los
mismos.
Información
No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la
fecha de impresión. Si va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en la caja de fusibles.
i
OAD075029
OAD075064L

7-65
7
Mantenimiento

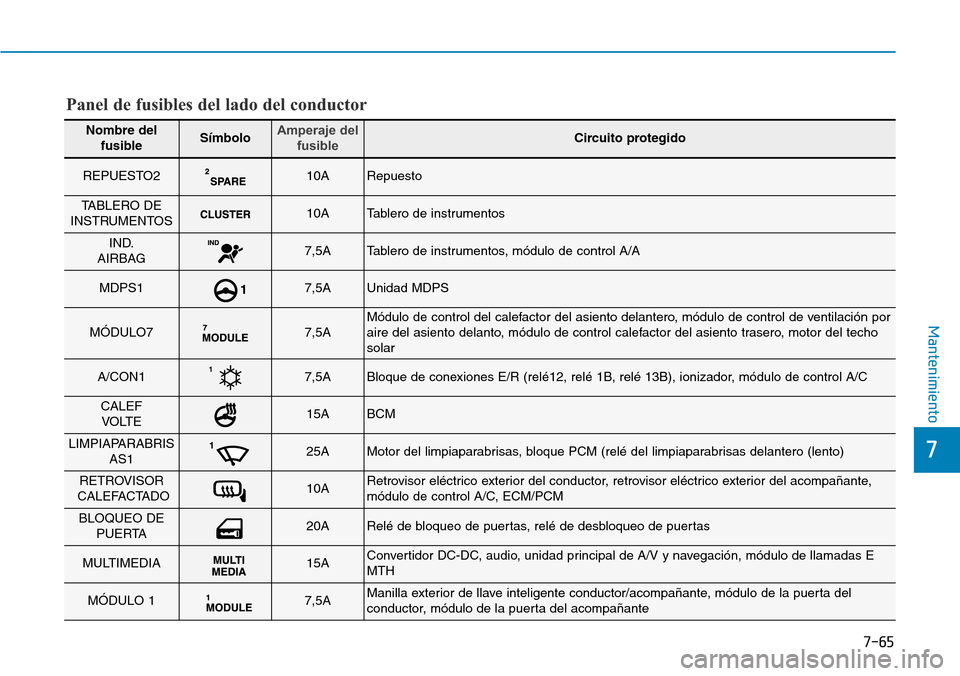

Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
REPUESTO210ARepuesto
TABLERO DE
INSTRUMENTOS10ATablero de instrumentos
IND.
AIRBAG7,5ATablero de instrumentos, módulo de control A/A
MDPS17,5AUnidad MDPS
MÓDULO77,5AMódulo de control del calefactor del asiento delantero, módulo de control de ventilación por
aire del asiento delanto, módulo de control calefactor del asiento trasero, motor del techo
solar
A/CON17,5ABloque de conexiones E/R (relé12, relé 1B, relé 13B), ionizador, módulo de control A/C
CALEF
VOLTE15ABCM
LIMPIAPARABRIS
AS125AMotor del limpiaparabrisas, bloque PCM (relé del limpiaparabrisas delantero (lento)
RETROVISOR
CALEFACTADO10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control A/C, ECM/PCM
BLOQUEO DE
PUERTA20ARelé de bloqueo de puertas, relé de desbloqueo de puertas
MULTIMEDIA15AConvertidor DC-DC, audio, unidad principal de A/V y navegación, módulo de llamadas E
MTH
MÓDULO 17,5AManilla exterior de llave inteligente conductor/acompañante, módulo de la puerta del
conductor, módulo de la puerta del acompañante
Panel de fusibles del lado del conductor

7-66
Mantenimiento

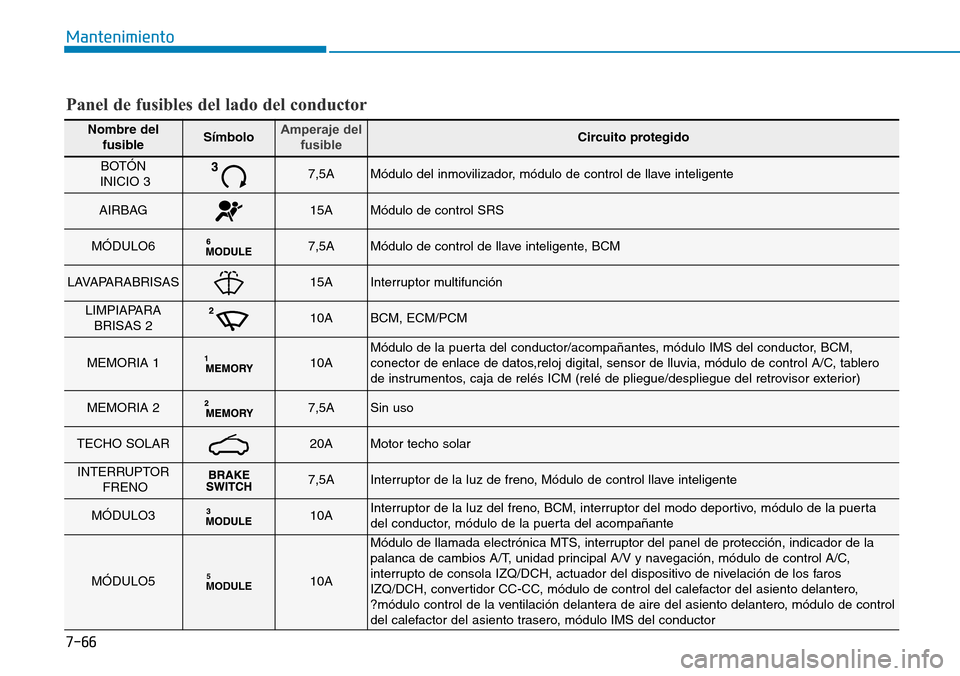

Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
BOTÓN
INICIO 37,5AMódulo del inmovilizador, módulo de control de llave inteligente
AIRBAG15AMódulo de control SRS
MÓDULO67,5AMódulo de control de llave inteligente, BCM
LAVAPARABRISAS15AInterruptor multifunción
LIMPIAPARA
BRISAS 210ABCM, ECM/PCM
MEMORIA 110AMódulo de la puerta del conductor/acompañantes, módulo IMS del conductor, BCM,
conector de enlace de datos,reloj digital, sensor de lluvia, módulo de control A/C, tablero
de instrumentos, caja de relés ICM (relé de pliegue/despliegue del retrovisor exterior)
MEMORIA 27,5ASin uso
TECHO SOLAR20AMotor techo solar
INTERRUPTOR
FRENO7,5AInterruptor de la luz de freno, Módulo de control llave inteligente
MÓDULO310AInterruptor de la luz del freno, BCM, interruptor del modo deportivo, módulo de la puerta
del conductor, módulo de la puerta del acompañante
MÓDULO5MODULE510A
Módulo de llamada electrónica MTS, interruptor del panel de protección, indicador de la
palanca de cambios A/T, unidad principal A/V y navegación, módulo de control A/C,
interrupto de consola IZQ/DCH, actuador del dispositivo de nivelación de los faros
IZQ/DCH, convertidor CC-CC, módulo de control del calefactor del asiento delantero,
?módulo control de la ventilación delantera de aire del asiento delantero, módulo de control
del calefactor del asiento trasero, módulo IMS del conductor
Panel de fusibles del lado del conductor
