2017 Hyundai Elantra Manual del propietario (in Spanish)

7-75
7
Mantenimiento

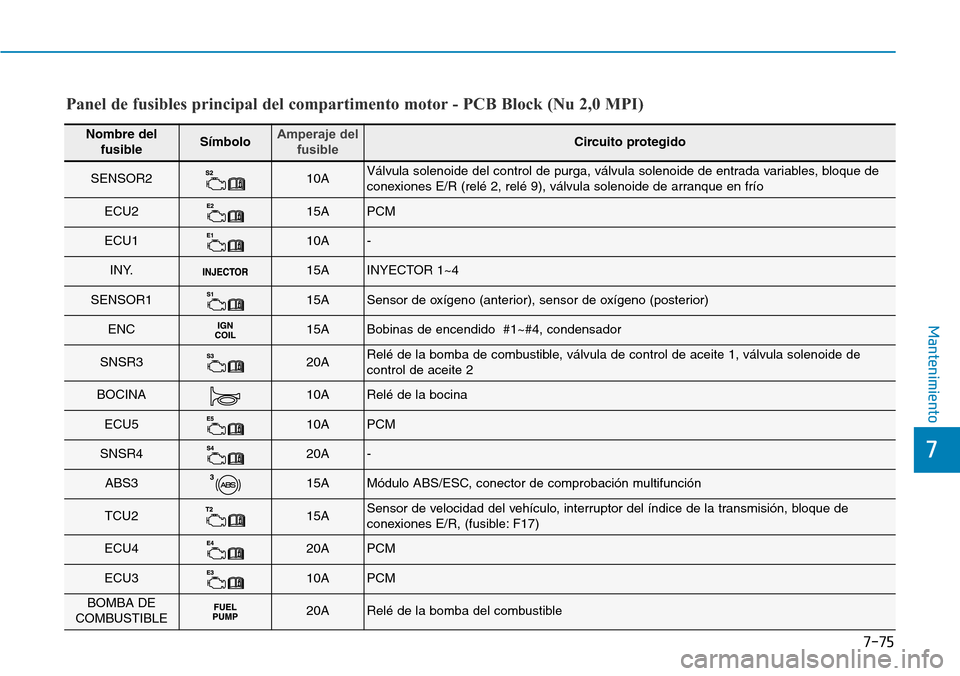

Panel de fusibles principal del compartimento motor - PCB Block (Nu 2,0 MPI)
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
SENSOR210AVálvula solenoide del control de purga, válvula solenoide de entrada variables, bloque de
conexiones E/R (relé 2, relé 9), válvula solenoide de arranque en frío
ECU215APCM
ECU110A-
INY.15AINYECTOR 1~4
SENSOR115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
ENC15ABobinas de encendido #1~#4, condensador
SNSR320ARelé de la bomba de combustible, válvula de control de aceite 1, válvula solenoide de
control de aceite 2
BOCINA10ARelé de la bocina
ECU510APCM
SNSR420A-
ABS315AMódulo ABS/ESC, conector de comprobación multifunción
TCU215ASensor de velocidad del vehículo, interruptor del índice de la transmisión, bloque de
conexiones E/R, (fusible: F17)
ECU420APCM
ECU310APCM
BOMBA DE
COMBUSTIBLE20ARelé de la bomba del combustible

7-76
Mantenimiento
BOMBILLAS
Contacte con un distribuidor
HYUNDAI autorizado para cambiar
las bombillas del vehículo. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede causar daños al
vehículo.
Asegúrese de reemplazar la
bombilla fundida por una nueva
del mismo voltaje.Si no, podría
dañar el sistema de cableado
eléctrico o de fusibles.
ATENCIÓN
Antes de realizar trabajos en las
luces, accione completamente
el freno de estacionamiento,
asegúrese de que el interruptor
de encendido esté en posición
LOCK/OFF y apague las luces
para impedir movimientos
repentinos del vehículo y
quemarse los dedos o recibir
una descarga eléctrica.
ADVERTENCIA
Si no dispone de las
herramientas necesarias, las
bombillas correctas y la
experiencia, consulte con un
distribuidor HYUNDAI
autorizado.En muchos casos,
es difícil reemplazar bombillas
porque es necesario retirar
otras piezas del vehículo para
poder extraer la bombilla.Sobre
todo si tiene que extraer el
conjunto de los faros para
retirar la(s) bombilla(s).
Desmontar/montar el conjunto
de los faros puede causar
daños en el vehículo.
PRECAUCIÓN

7-77
7
Mantenimiento
Información
Después de lluvias intensas o de
lavado podría aparecer vaho en los
cristales de los faros y de los pilotos
traseros. Se debe a la diferencia de
temperatura entre el interior y el
exterior del cristal. Es similar a la
condensación producida en el interior
de las ventanillas del vehículo durante
lluvia y no indica ningún problema del
vehículo. Si se introduce agua en los
circuitos de la bombilla,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Información(para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si va al
extranjero a un país donde se
conduzca por el lado opuesto, esta
pieza asimética podría deslumbrar a
los otros conductores de la carretera.
Para evitar deslumbramientos, las
regulaciones ECE determinan una
serie de soluciones técnicas (p. ej.:
sistema de cambio automático, hoja
adhesiva, proyección).
Estos faros están diseñador para no
deslumbrar al resto de conductores.
No necesita cambiar los faros en un
país donde se conduzca por el lado
opuesto. Cambio de las bombillas de
los faros, luces de posición,
intermitentes e indicadores
laterales
Tipo A - Estándar
ii
OAD075048
■ sin luz antiniebla
OAD075031
■ con luz antiniebla

7-78
Mantenimiento

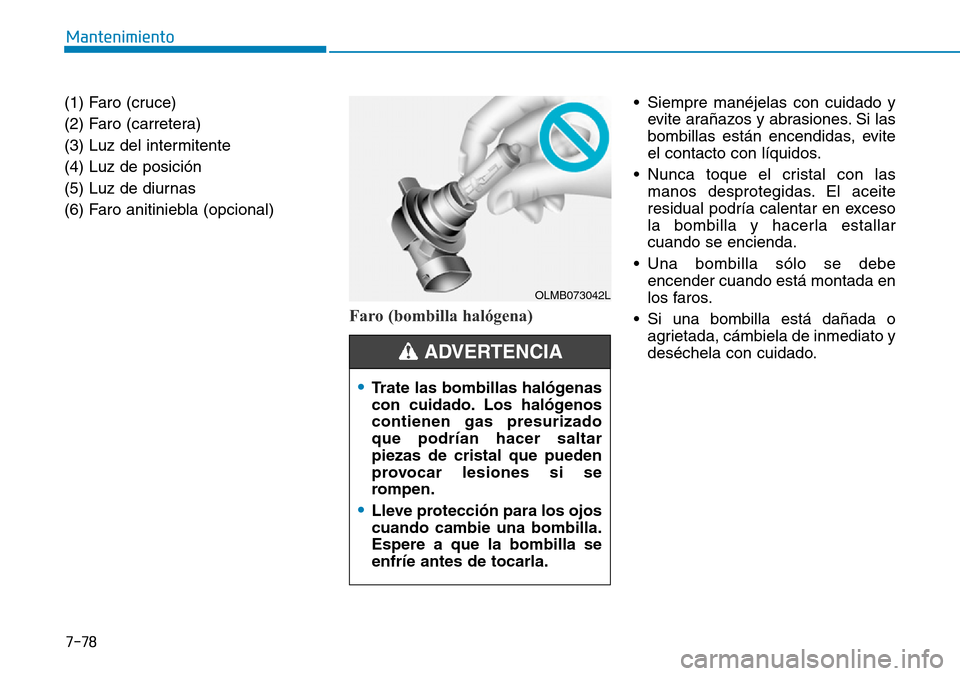

(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente
(4) Luz de posición
(5) Luz de diurnas
(6) Faro anitiniebla (opcional)
Faro (bombilla halógena)
• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.
OLMB073042L
•Trate las bombillas halógenas
con cuidado.Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA

7-79
7

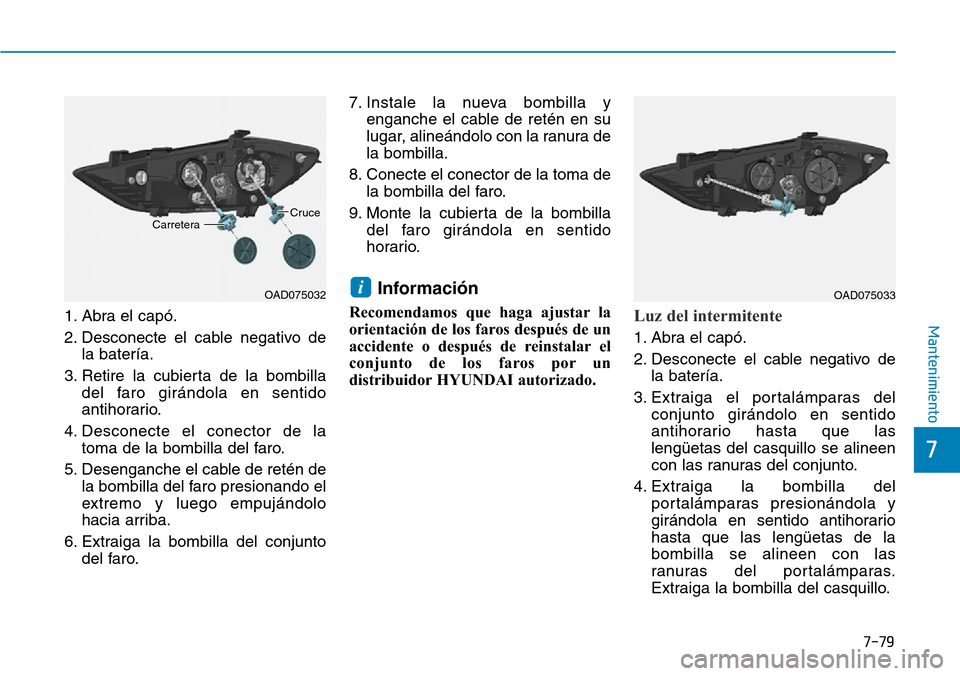

Mantenimiento1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta de la bombilla
del faro girándola en sentido
antihorario.
4. Desconecte el conector de la
toma de la bombilla del faro.
5. Desenganche el cable de retén de
la bombilla del faro presionando el
extremo y luego empujándolo
hacia arriba.
6. Extraiga la bombilla del conjunto
del faro.7. Instale la nueva bombilla y
enganche el cable de retén en su
lugar, alineándolo con la ranura de
la bombilla.
8. Conecte el conector de la toma de
la bombilla del faro.
9. Monte la cubierta de la bombilla
del faro girándola en sentido
horario.
Información
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del casquillo se alineen
con las ranuras del conjunto.
4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.
iOAD075032
CarreteraCruce
OAD075033

7-80
Mantenimiento

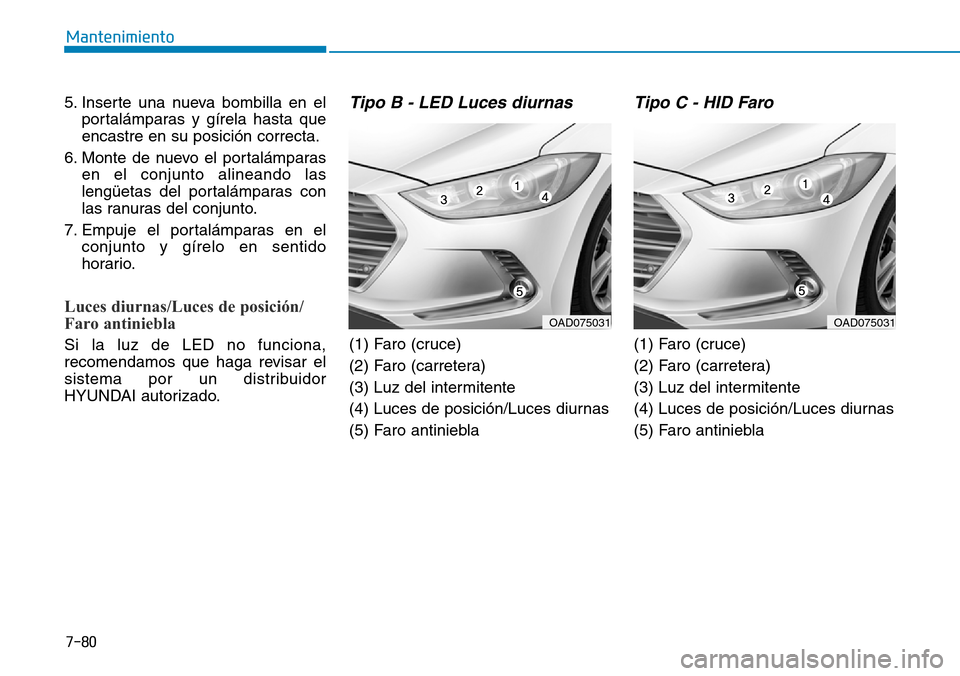

5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
Luces diurnas/Luces de posición/
Faro antiniebla
Si la luz de LED no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Tipo B - LED Luces diurnas
(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente
(4) Luces de posición/Luces diurnas
(5) Faro antiniebla
Tipo C - HID Faro
(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente
(4) Luces de posición/Luces diurnas
(5) Faro antiniebla
OAD075031OAD075031

7-81
7

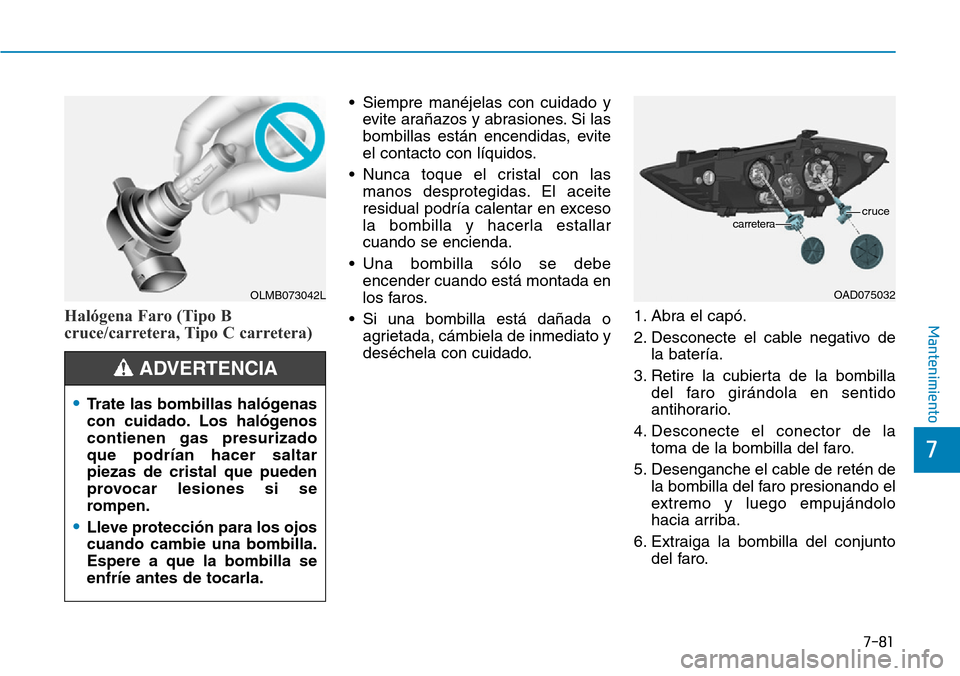

MantenimientoHalógena Faro (Tipo B
cruce/carretera, Tipo C carretera)
• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta de la bombilla
del faro girándola en sentido
antihorario.
4. Desconecte el conector de la
toma de la bombilla del faro.
5. Desenganche el cable de retén de
la bombilla del faro presionando el
extremo y luego empujándolo
hacia arriba.
6. Extraiga la bombilla del conjunto
del faro.
OLMB073042L
•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OAD075032
crucecarretera

7-82
Mantenimiento

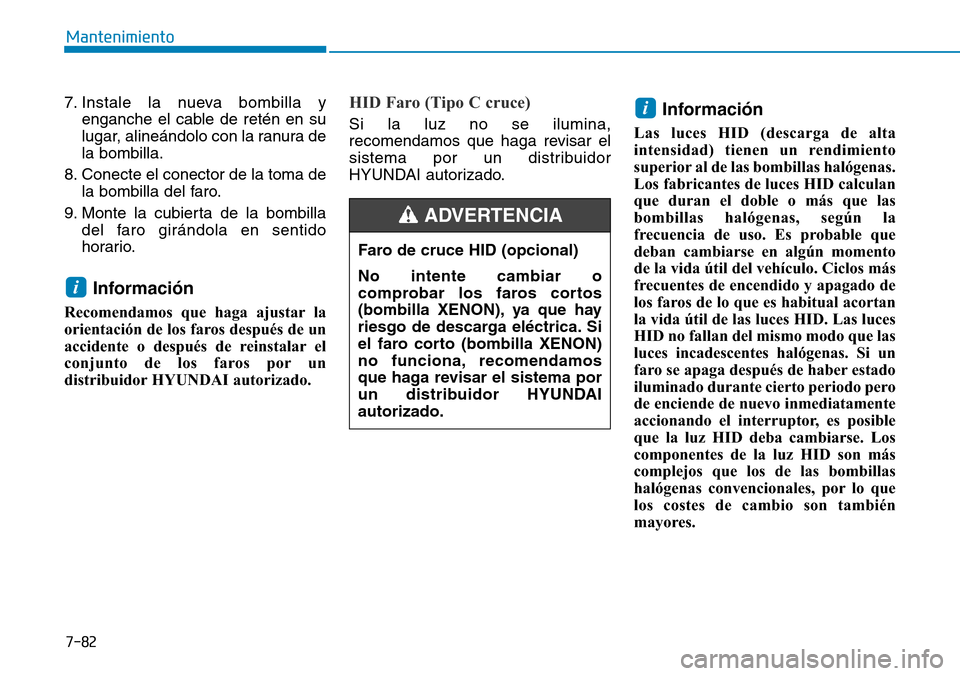

7. Instale la nueva bombilla y
enganche el cable de retén en su
lugar, alineándolo con la ranura de
la bombilla.
8. Conecte el conector de la toma de
la bombilla del faro.
9. Monte la cubierta de la bombilla
del faro girándola en sentido
horario.
Información
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
HID Faro (Tipo C cruce)
Si la luz no se ilumina,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.Información
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento
de la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan
la vida útil de las luces HID. Las luces
HID no fallan del mismo modo que las
luces incadescentes halógenas. Si un
faro se apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible
que la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que
los costes de cambio son también
mayores.
i
i
Faro de cruce HID (opcional)
No intente cambiar o
comprobar los faros cortos
(bombilla XENON), ya que hay
riesgo de descarga eléctrica. Si
el faro corto (bombilla XENON)
no funciona, recomendamos
que haga revisar el sistema por
un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
