2017 FIAT FIORINO Návod na použitie a údržbu (in Slovak)

Tisícky kilometrov 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Výmena ozubeného remeňa ovládania rozvodného zariadenia
(3)
Výmena hnacieho remeňa/remeňov príslušenstva(3)
Výmena vložky vzduchového filtra(4)●●●●●●
Výmena brzdovej kvapaliny
(5)
Výmena filtra interiéru(4)●●●●●●
(3) Bezprašné oblasti: odporúčaný maximálny počet prejdených kilometrov 120 000 km. Nezávisle od prejdených kilometrov sa remeň
musí vymeniť vždy po 6 rokoch. Prašné oblasti a/alebo namáhavé používanie vozidla (studená klíma, používanie v meste, dlhodobé
jazdy na minimálnych otáčkach): odporúčaný maximálny počet prejdených kilometrov 60 000 km. Nezávisle od prejdených
kilometrov sa remeň musí vymeniť vždy po 4 rokoch.
(4) V prípade používania vozidla v prašnej oblasti vymieňajte filter každých 15 000 km.
(5) Nezávisle od prejdených kilometrov sa brzdová kvapalina musí vymeniť každé dva roky.
197
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

DIESELOVÉ VERZIE EURO 6
Kontroly uvedené v Programe plánovanej údržby sa po dosiahnutí 175 000 km/10 rokov musia pravidelne
opakovať, a to od prvej predpísanej prehliadky v rovnakých intervaloch ako predtým.
Tisícky kilometrov 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola stavu nabitia akumulátora a prípadné dobitie●●●●●
Kontrola stavu/opotrebovania pneumatík a prípadná úprava tlaku;
kontrola stavu/doby expirácie náplne súpravy „Fix&Go Automatic“ (pre
verzie/trhy, kde je k dispozícii)●●●●●
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá, núdzové
osvetlenie, osvetlenie vozidla, batožinového priestoru nosičov, kontrolky
prístrojovej dosky, atď.)●●●●●
Kontrola a prípadné doplnenie hladín kvapalín v priestore motora
(1)●●●●●
Kontrola emisií/dymivosti výfukových plynov●●●●●
Kontrola pomocou diagnostickej zásuvky fungovania systémov napájania/
kontrola motora, emisií a (pre verzie/trhy, kde je k dispozícii)
opotrebovania motorového oleja●●●●●
Vizuálna kontrola podmienok a uchovania: vonkajšok karosérie, ochrana
podvozku, stav pevných a ohybných trubíc (výfuk - napájanie paliva -
brzdy), gumené súčiastky (kryty, objímky, nátrubky, atď.).●●●●●
Kontrola umiestnenia/opotrebovania gumičiek čelných a zadných
stieračov (ak je k dispozícii)●●●●●
Kontrola fungovania stieračov, nastavenie ostrekovania●●●●●
(1) Pre prípadné doplnenie používajte len kvapaliny uvedené v dokumentácii vozidla. Pred samotným dopĺňaním je potrebné
skontrolovať neporušenosť zariadenia.
198
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Tisícky kilometrov 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola stavu čistoty zámkov motorovej skrine, čistenie a mazanie
pákových mechanizmov●●●●●
Kontrola čistenia bočných sklzných vodiacich koľajníc (alebo každých 6
mesiacov)●●●●●
Kontrola a prípadné nastavenie zdvihu páky ručnej brzdy●●●●●
Kontrola stavu a opotrebovania doštičiek predných kotúčových bŕzd a
fungovanie ukazovateľa opotrebovania doštičiek●●●●●
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových
bŕzd●●
Vizuálna kontrola stavu remeňa/remeňov ovládania príslušenstva●●
Kontrola hladiny oleja mechanickej prevodovky●
Výmena motorového oleja a olejového filtra (verzie s DPF)
(2)
Výmena hnacieho remeňa/remeňov príslušenstva(3)
(2) Skutočný interval výmeny motorového oleja a olejového filtra závisí od podmienok používania vozidla a je signalizovaný
prostredníctvom kontrolky alebo hlásenia (ak je k dispozícii) na prístrojovej doske (pozri kapitolu „Kontrolky a hlásenia“). V
žiadnom prípade nesmie presiahnuť 24 mesiacov. Ak sa vozidlo používa hlavne na mestských trasách, je motorový olej a filter nutné
vymeniť každých 12 mesiacov.
(3) Bezprašné oblasti: odporúčaný maximálny počet prejdených kilometrov 120 000 km. Nezávisle od prejdených kilometrov sa remeň
musí vymeniť vždy po 6 rokoch. Prašné oblasti a/alebo namáhavé používanie vozidla (studená klíma, používanie v meste, dlhodobé
jazdy na minimálnych otáčkach): odporúčaný maximálny počet prejdených kilometrov 60 000 km. Nezávisle od prejdených
kilometrov sa remeň musí vymeniť vždy po 4 rokoch.
199
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Tisícky kilometrov 35 70 105 140 175
Roky 2 4 6 8 10
Výmena vložky palivového filtra
(4)●●
Výmena vložky vzduchového filtra●●●●●
Výmena brzdovej kvapaliny
(5)
Výmena filtra interiéru●●●●●
(4) V prípade dopĺňania vozidla palivom s kvalitou nižšou ako je špecifikovaná v príslušnej európskej norme sa odporúča vymieňať tento
filter vždy po 35 000 km
(5) Nezávisle od prejdených kilometrov sa brzdová kvapalina musí vymeniť každé dva roky.
200
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

PRAVIDELNÉ KONTROLY
Každých 1000 km alebo pred dlhými cestami
skontrolujte a podľa potreby doplňte:
hladinu chladiacej kvapaliny motora;
hladinu brzdovej kvapaliny;
hladinu kvapaliny v ostrekovačoch;
tlak a stav pneumatík;
fungovanie osvetľovania (svetlomety, smerové
svetlá, núdzové svetlá, atď.);
fungovanie stierača/ostrekovača skla a
umiestnenie/opotrebovanie stieracích gumičiek
stieračov čelného a zadného skla.
Každých 3.000 km skontrolujte a prípadne doplňte:
hladinu motorového oleja.
POUŽÍVANIE VOZIDLA V
NÁROČNÝCH PODMIENKACH
V prípade, že sa vozidlo používa prevažne v niektorej
z uvedených podmienok:
ťahanie prívesu alebo obytného prívesu;
prašné cesty;
opakované krátke trasy (menej ako7-8km)vo
vonkajšej teplote pod nulou;
motor má často nízke otáčky alebo jazda na dlhé
trasy pri nízkej rýchlosti alebo dlhá nečinnosť;
je potrebné častejšie vykonávať nasledujúce kontroly
v porovnaní s tým, ako je uvedené v Programe
plánovanej údržby:
kontrola stavu a opotrebovania predných
platničiek kotúčových bŕzd;
kontrola stavu čistoty zámkov motorovej skrine a
batožinového priestoru, čistenie a mazanie
pákových mechanizmov;
vizuálna kontrola stavu: motor, prevodovka,
pohon, úseky pevných a ohybných potrubí
(výfuk/napájanie paliva/brzda), gumené časti
(kryty/objímky/nátrubky, atď.);
kontrola stavu nabitia batérie a hladiny kvapaliny v
nej (elektrolyt);
vizuálna kontrola stavu remeňov ovládania
príslušenstva;
kontrola a prípadná výmena motorového oleja a
olejového filtra;
201
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

kontrola a prípadná výmena peľového filtra;
kontrola a prípadná výmena vzduchového filtra.
KONTROLA HLADÍN
Pozor, počas dopĺňania si nezameňte
kvapaliny: sú nekompatibilné a mohli by
poškodiť vozidlo.
POZOR!
Nikdy nefajčite pri narábaní s motorom:
môžu sa uvoľniť plyny a výpar y, ktoré
by sa mohli zapáliť.
202
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

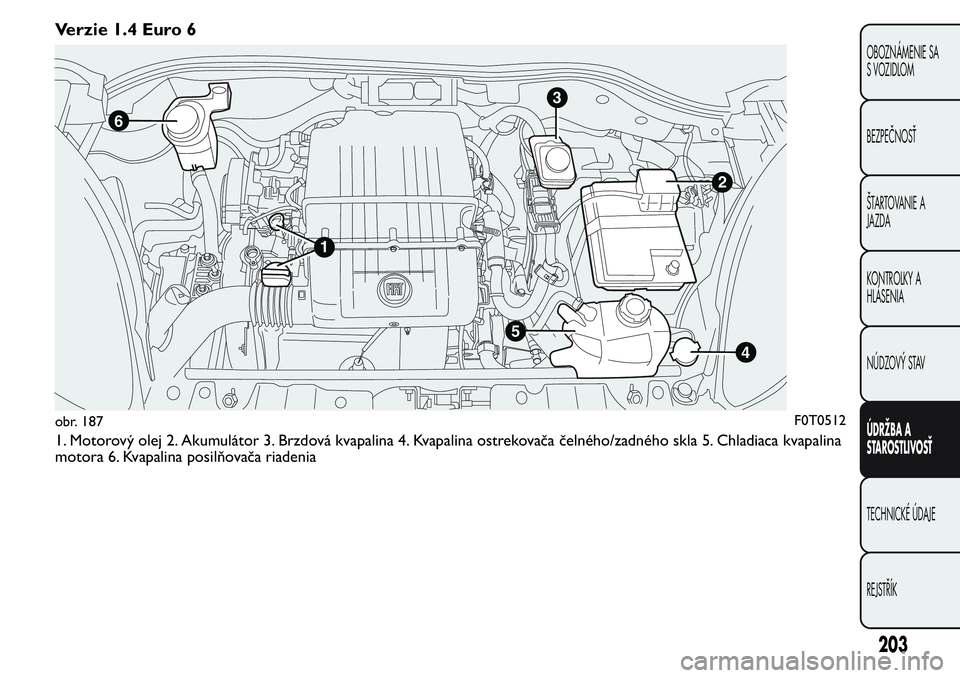

Verzie 1.4 Euro 6
1. Motorový olej 2. Akumulátor 3. Brzdová kvapalina 4. Kvapalina ostrekovača čelného/zadného skla 5. Chladiaca kvapalina
motora 6. Kvapalina posilňovača riadenia
3
2
4
6
1
5
obr. 187F0T0512
203
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Verzie 1.3 16V Multijet Euro 6
1. Mierka na kontrolu hladiny motorového oleja 2. Uzáver/doplnenie motorového oleja 3. Chladiaca kvapalina motora
4. Kvapalina ostrekovača čelného/zadného skla 5. Brzdová kvapalina 6. Akumulátor.
1
32
4
5
6
obr. 188F0T0920
