2017 FIAT FIORINO Návod na použitie a údržbu (in Slovak)

Verzie s digitálnym displejom
Kontrolky
asú dostupné iba pri dieselových verziách.
A. Tachometer (ukazovateľ rýchlosti) B. Ukazovateľ hladiny paliva s kontrolkou rezervy C. Ukazovateľ teploty chladiacej
kvapaliny motora s kontrolkou maximálnej teploty D. Otáčkomer E. Digitálny displej
obr. 3F0T0800
5
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Verzia s multifunkčným displejom
Kontrolky
asú dostupné iba pri dieselových verziách.
A. Tachometer (ukazovateľ rýchlosti) B. Ukazovateľ hladiny paliva s kontrolkou rezervy C. Ukazovateľ teploty chladiacej
kvapaliny motora s kontrolkou maximálnej teploty D. Otáčkomer E. Multifunkčný displej
obr. 4F0T0803
6
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Verzia s multifunkčným displejom
Kontrolky
asú dostupné iba pri dieselových verziách.
A. Tachometer (ukazovateľ rýchlosti) B. Ukazovateľ hladiny paliva s kontrolkou rezervy C. Ukazovateľ teploty chladiacej
kvapaliny motora s kontrolkou maximálnej teploty D. Otáčkomer E. Multifunkčný displej
obr. 5F0T0801
7
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

SYMBOLY
Na niektorých predmetoch v vvozidloe alebo v ich
blízkosti sú umiestnené zvláštne farebné štítky,
ktorých symboly priťahujú pozornosť a upozorňujú
na dôležité opatrenia, ktoré musí užívateľ vykonávať v
blízkosti daných predmetov.
Na vnútornom obložení krytu motora je umiestnená
súhrnná tabuľ ka symbolov.
SYSTÉM FIAT CODE
Ide o elektronický systém blokovania motora, ktorý
umožňuje zvýšiť ochranu proti prípadným krádežiam
vozidla. Aktivuje sa automaticky po vybratí kľúča
zo spínacej skrinky.
Pri každom štarte, po otočení kľúča do polohyMAR,
centrála systému Fiat CODE zašle do centrály
kontroly motora rozpoznávací kód na deaktiváciu
blokovania funkcie motora.
Ak počas štartu nebol kód správne rozlúštený, na
paneli prístrojov sa rozsvieti kontrolka
.
V takom prípade otočte kľúč do polohySTOPa
následne späť do polohyMAR; ak blokovanie
pretrváva, vyskúšajte postup inými kľúčmi vo výbave.
Ak by sa vám ani takto nepodarilo naštartovať motor,
kontaktujte Autorizovaný servis Fiat.
UPOZORNENIE Každý kľúč má vlastný kód, ktorý
musí byť uložený do centrálnej jednotky systému. Pre
uloženie nových kľúčov, maximálne 8, vyhľadajte
Autorizovaný servis Fiat.
Rozsvietenie kontrolky
počas jazdy
Ak sa kontrolka(alebo symbol na displeji)
rozsvieti, znamená to, že systém vykonáva
autodiagnózu (spôsobená napr. vplyvom poklesu
napätia). Pri prvom zastavení vozidla otočte kľúč
do pozície STOP a následne do polohy MAR: ak sa
nezistí nijaká anomália, kontrolka
sa
nerozsvieti.
8
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Pokiaľ kontrolka(alebo symbol na displeji)
ďalej svieti, zopakujte vyššie popísaný postup s
tým, že kľúč necháte v polohe STOP dlhšie ako 30
sekúnd. Ak porucha pretrváva, obráťte sa na
Autorizovaný servis Fiat.
Pokiaľ kontrolka(alebo symbol na displeji)
zostane svietiť, nedošlo k rozpoznaniu kódu. V
takom prípade, otočte kľúč do pozície STOP
a následne do MAR; ak blokovanie pretrváva,
zopakujte postup s inými kľúčmi, ktoré ste dostali.
Pokiaľ sa Vám napriek tomu nepodarí motor
naštartovať, skúste núdzové naštartovanie (pozri
kapitolu "V núdzi") a následne sa obráťte na
Autorizovaný servis Fiat.
Silné nárazy môže poškodiť elektronické
komponenty v kľúči.
KĽÚČE
MECHANICKÝ KĽÚČ
Kovovýkľúč A obr. 6 spúšťa:
štartovacie zariadenie;
zámky dverí;
otváranie/zatváranie uzáveru palivovej nádrže.
KĽÚČ S DIAĽKOVÝM OVLÁDANÍM
(iba pre niektoré verzie/trhy, podľa výbavy)
Kovovýkľúč A obr. 7 spúšťa:
štartovacie zariadenie;
zámky dverí;
otváranie/zatváranie uzáveru palivovej nádrže.
Pre vytiahnutie kovovejvložky stlačte tlačidlo B
obr. 7.
obr. 6F0T0002
9
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

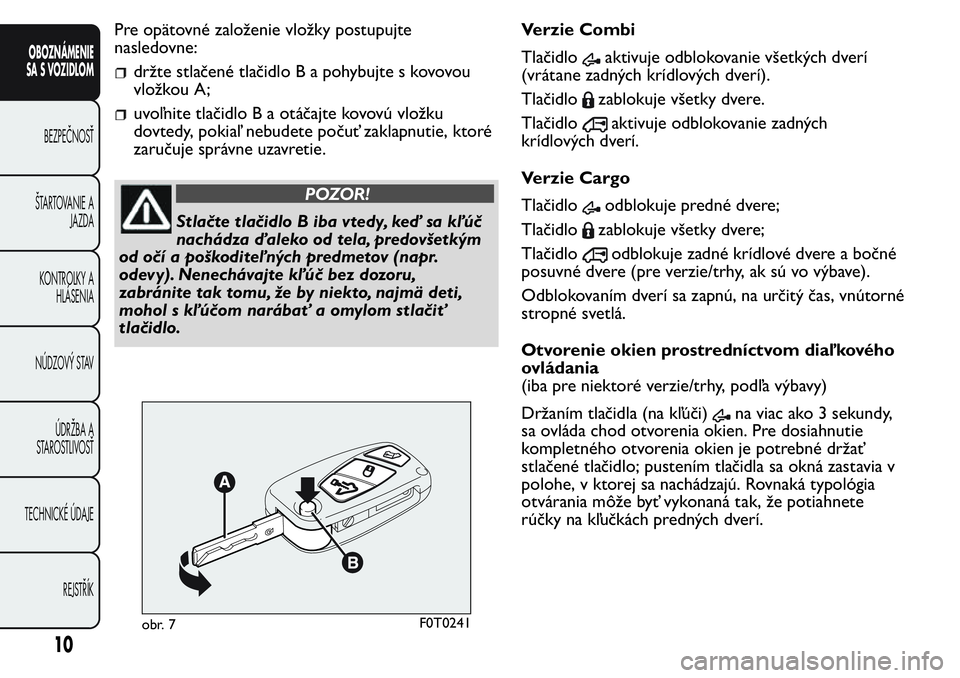

Pre opätovné založenie vložky postupujte
nasledovne:
držte stlačené tlačidlo B a pohybujte s kovovou
vložkou A;
uvoľnite tlačidloBaotáčajte kovovúvložku
dovtedy, pokiaľ nebudete počuť zaklapnutie, ktoré
zaručuje správne uzavretie.
POZOR!
Stlačte tlačidlo B iba vtedy, keď sa kľúč
nachádza ďaleko od tela, predovšetkým
od očí a poškoditeľných predmetov (napr.
odevy). Nenechávajte kľúč bez dozoru,
zabránite tak tomu, že by niekto, najmä deti,
mohol s kľúčom narábať a omylom stlačiť
tlačidlo.Verzie Combi
Tlačidlo
aktivuje odblokovanie všetkých dverí
(vrátane zadných krídlových dverí).
Tlačidlo
zablokuje všetky dvere.
Tlačidlo
aktivuje odblokovanie zadných
krídlových dverí.
Verzie Cargo
Tlačidlo
odblokuje predné dvere;
Tlačidlo
zablokuje všetky dvere;
Tlačidlo
odblokuje zadné krídlové dvere a bočné
posuvné dvere (pre verzie/trhy, ak sú vo výbave).
Odblokovaním dverí sa zapnú, na určitý čas, vnútorné
stropné svetlá.
Otvorenie okien prostredníctvom diaľkového
ovládania
(iba pre niektoré verzie/trhy, podľa výbavy)
Držaním tlačidla (na kľúči)
na viac ako 3 sekundy,
sa ovláda chod otvorenia okien. Pre dosiahnutie
kompletného otvorenia okien je potrebné držať
stlačené tlačidlo; pustením tlačidla sa okná zastavia v
polohe, v ktorej sa nachádzajú. Rovnaká typológia
otvárania môže byť vykonaná tak, že potiahnete
rúčky na kľučkách predných dverí.
obr. 7F0T0241
10
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

Zatvorenie okien prostredníctvom diaľkového
ovládania
(iba pre niektoré verzie/trhy, podľa výbavy)
Držaním tlačidla (na kľúči)
na viac ako 3 sekundy, sa
ovláda chod otvorenia okien. Pre dosiahnutie
kompletného zatvorenia okien je potrebné držať
stlačené tlačidlo; pustením tlačidla sa okná zastavia v
polohe, v ktorej sa nachádzajú. Rovnaká typológia
zatvárania môže byť vykonaná tak, že potiahnete
rúčky na kľučkách predných dverí.
UPOZORNENIE Počas takéhoto fungovania je
systém proti rozbitiu okien nefunkčný.
Odblokovanie/zablokovanie batožinového
priestoru zvnútra vozidla (verzie Cargo)
Stlačením tlačidla obr. 8 (verzia Cargo) sa odblokuje
batožinový priestor (zadné krídlové dvere a bočné
posuvné dvere) zvnútra vozidla. Opätovným
stlačením sa zablokuje celé vozidlo.Výmena baterky kľúča s diaľkovým ovládaním
Pri výmene batérie postupujte nasledujúcim
spôsobom obr. 9:stlačte tlačidloAaprenestekovoúvložku B do
polohy otvorenia;
otočte skrutku C do polohypoužitím
skrutkovača;
vyberte schránku s nosičom batérie D a vymeňte
baterku E tak, že budete dodržiavať polaritu;
vložte schránku s nosičom baterky D späť do
kľúča a zablokujte ju otočením skrutky C do
polohy
.
Vybité baterky sú škodlivé pre životné
prostredie, preto musia byť vyhodené do
príslušných, zákonom predpísaných nádob
alebo ich môžete odovzdať v Autorizovanom
servise Fiat , ktorá zabezpečí ich likvidáciu.
obr. 8F0T0322obr. 9F0T0300
11
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

POŽIADAVKA NA DOPLNKOVÉ DIAĽKOVÉ
OVLÁDANIA
Systém je schopný rozpoznať až do počtu 8
diaľ kových ovládačov. Ak by bolo potrebné požiadať
o nové diaľ kové ovládanie, obráťte sa na
Autorizovaný servis Fiat, prineste so sebou doklad
totožnosti a identifikačné doklady o vlastníctve
vozidla.
ZARIADENIE DEAD LOCK
(iba pre niektoré verzie/trhy, podľa výbavy)
Jedná sa o zariadenie, kroté bráni fungovaniu
vnútorných kľúčiek a zamedzuje tak otvoreniu dverí
zvnútra kabíny v prípade, že bol uskutočnený pokus o
násilné vlámanie (napr. rozbitím skla).
Zariadenie dead lock predstavuje teda lepšiu možnú
ochranu proti pokusom o násilné vlámanie.
Odporúča sa preto zapnúť ho vždy, keď opúšťate
zaparkované vozidlo.
POZOR!
Zapnutím zariadenia dead lock už nie je
možné nijakým spôsobom otvoriť dvere
zvnútra vozidla, preto sa uistite, predtým ako
vystúpite, či nie sú vo vozidle prítomné osoby.
POZOR!
V prípade, že sa vybije batéria kľúča s
diaľkovým ovládaním, zariadenie je
vypnuteľné jedine prostredníctvom použitia
kovovej vložky kľúča na obidvoch západkach
dverí, ako už bolo skôr opísané: v takomto
prípade zostane zariadenie aktivované len na
zadných dverách.
Zapnutie zariadenia
Zariadenie sa zapne na všetkých dverách rýchlym
dvojitým stlačením tlačidla
na kľúči s diaľ kovým
ovládaním.
Zapnutie zariadenia signalizujú 2 bliknutia smerových
svetiel.
Zariadenie sa neaktivuje, ak jedny alebo viacero dverí
nie sú dobre zavreté: to zabraňuje, aby mohla do
vozidla vojsť osoba cez otvorené dvere a po zavretí
dvier ostala zavretá vnútri vozidla.
Vypnutie zariadenia
Zariadenie sa automaticky vypne na všetkých dverách
v nasledovných prípadoch:
po odomknutí dverí;
otočením štartovacieho kľúča do pozície MAR.
