2017 FIAT FIORINO Návod na použitie a údržbu (in Slovak)

SPRÁVNE ČÍTANIE ÚDAJOV RÁFIKA
Príklad: 5 1/2J x 14 H2 ET 44(pozri obr. 204)
5 1/2šírka ráfika v palcoch (1).
Jprofil presahu (bočný výstupok, kam dosadá päta
pneumatiky) (2).
14priemer drážkovania v palcoch (zodpovedá
pneumatike, ktorá má byť namontovaná) (3 = Ø).
H2tvar a počet „hump" (obvodový reliéf, ktorý
udržiava na mieste pätu pneumatiky Tubeless na
ráfiku).
ET 44odklon kolesa (vzdialenosť medzi plochou
dosadania disku/ráfika a strednou líniou ráfika
kolesa).
PNEUMATIKY RIM PROTECTOR
POZOR!
V prípade, že používate celoplošné kryty
kolies upevnené (prostredníctvom
pružiny) na plechový ráfik a pneumatiky
(zakúpené neskôr) a vybavené doplnkom „Rim
Protector“ obr. 205, NEMONTUJTE kryty
kolies. Použitie nevhodných pneumatík a kr ytov
kolies by mohlo spôsobiť nečakaný úbytok v
tlaku pneumatiky.
obr. 205F0S0351
229
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

DISKY A PNEUMATIKY VO VÝBAVE
Verzie DiskyPneumatiky vo
výbaveZimné
pneumatikyNáhradné kolesá(*) Disk -
Pneumatika
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (pre verzie/trhy, kde sa dodáva)
(**) Verzie Adventure s výbavou Traction Plus
230
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

TLAK NAHUSTENIA ZA STUDENA (bar)
MieraPNEUMATIKY VO VÝBAVE
REZERVNÉ
KOLESO
(*)
Naprázdno Pri strednom zaťažení Pri plnom zaťažení
Predné Zadné Predné Zadné Predné Zadné
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (pre verzie/trhy, kde sa dodáva)
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou.
Skontrolujte správnu hodnotu aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre
pneumatiky vo výbave.
V prípade jazdy rýchlosťou nad 160 km/hod nahustite pneumatiky na hodnoty predpísané pre
podmienky plného zaťaženia.
231
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

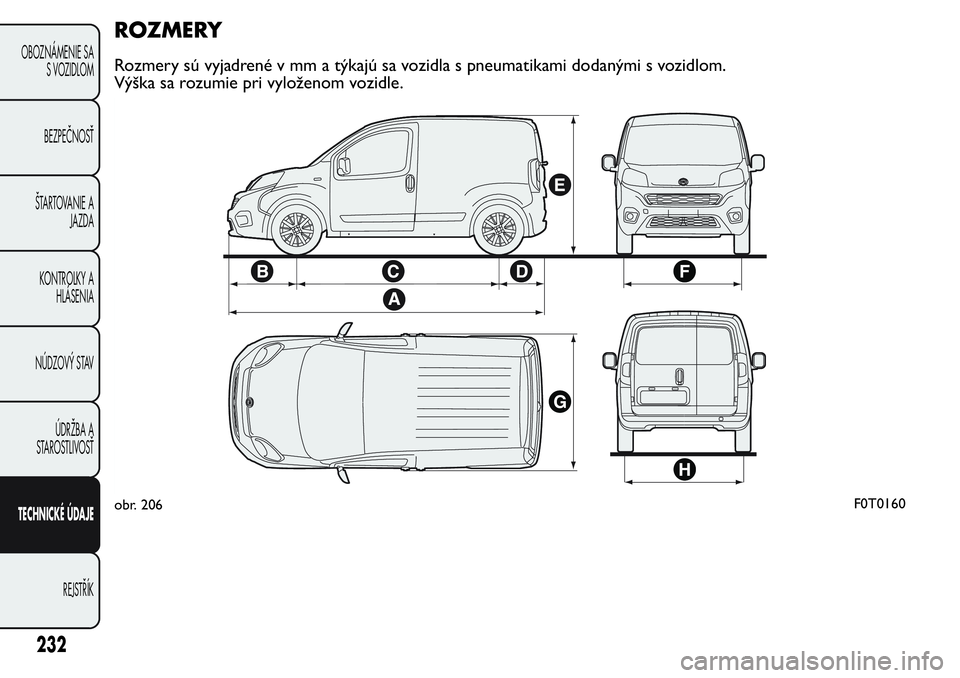

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom.
Výška sa rozumie pri vyloženom vozidle.
obr. 206F0T0160
232
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

ABCDE FGH
Verzie Cargo 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Verzie Cargo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)So strešnými nosičmi (pre verzie/trhy, ak sú vo výbave)
V závislosti od rozmeru ráfikov sú možné malé rozdiely vo veľ kosti.
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom.
Výška sa rozumie pri vyloženom vozidle.
233
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

ABCDE FGH
Verzie Combi 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Verzie Combi
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)So strešnými nosičmi (pre verzie/trhy, ak sú vo výbave)
V závislosti od rozmeru ráfikov sú možné malé rozdiely vo veľ kosti.
obr. 207F0T0161
234
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

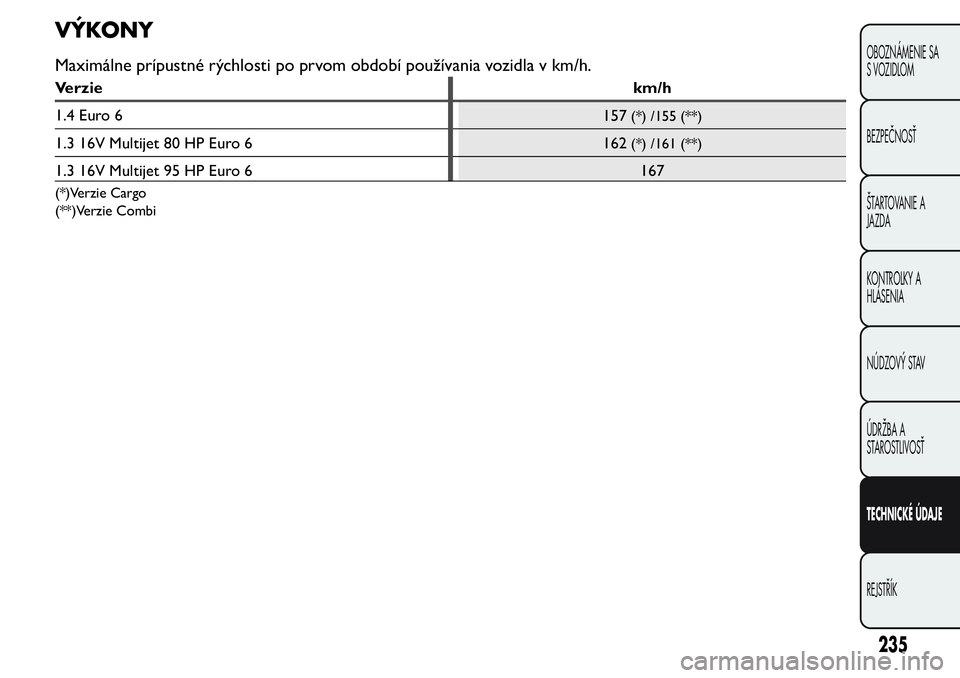

VÝKONY
Maximálne prípustné rýchlosti po prvom období používania vozidla v km/h.
Verziekm/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 HP Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 HP Euro 6 167
(*)Verzie Cargo
(**)Verzie Combi
235
OBOZNÁMENIE SA
S VOZIDLOM
BEZPEČNOSŤ
ŠTARTOVANIE A
JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
REJSTŘÍK

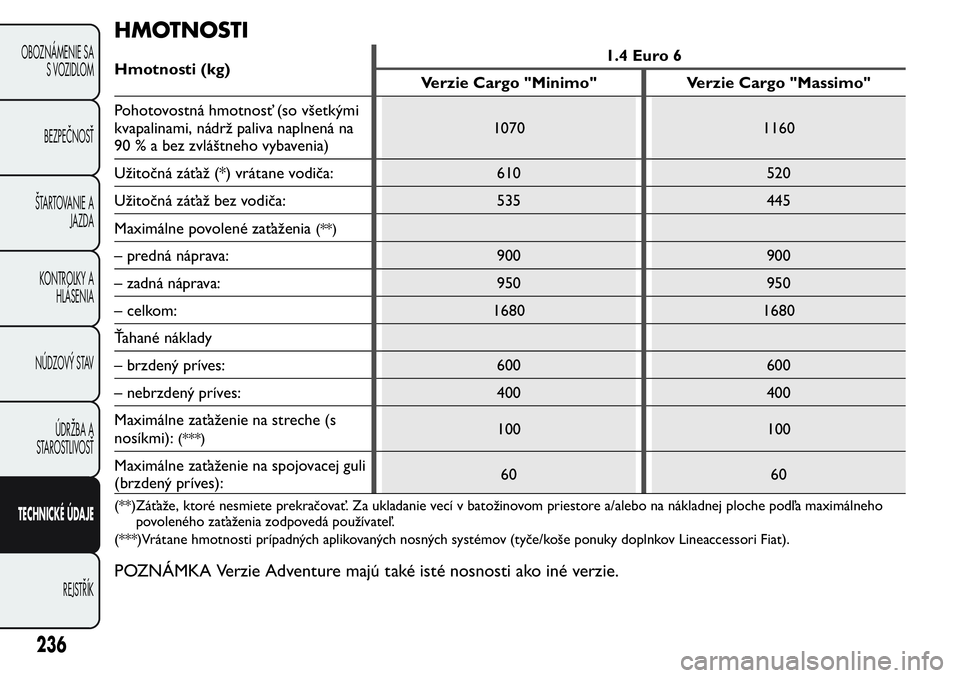

HMOTNOSTI
Hmotnosti (kg)1.4 Euro 6
Verzie Cargo "Minimo" Verzie Cargo "Massimo"
Pohotovostná hmotnosť (so všetkými
kvapalinami, nádrž paliva naplnená na
90 % a bez zvláštneho vybavenia)1070 1160
Užitočná záťaž (*) vrátane vodiča: 610 520
Užitočná záťaž bez vodiča: 535 445
Maximálne povolené zaťaženia
(**)
– predná náprava: 900 900
– zadná náprava: 950 950
– celkom: 1680 1680
Ťahané náklady
– brzdený príves: 600 600
– nebrzdený príves: 400 400
Maximálne zaťaženie na streche (s
nosíkmi):
(***)100 100
Maximálne zaťaženie na spojovacej guli
(brzdený príves):60 60
(**)Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho
povoleného zaťaženia zodpovedá používateľ.
(***)Vrátane hmotnosti prípadných aplikovaných nosných systémov (tyče/koše ponuky doplnkov Lineaccessori Fiat).
POZNÁMKA Verzie Adventure majú také isté nosnosti ako iné verzie.
