2894-4. Tanken
4
Fahren
C-HR_OM_Europe_OM10530M

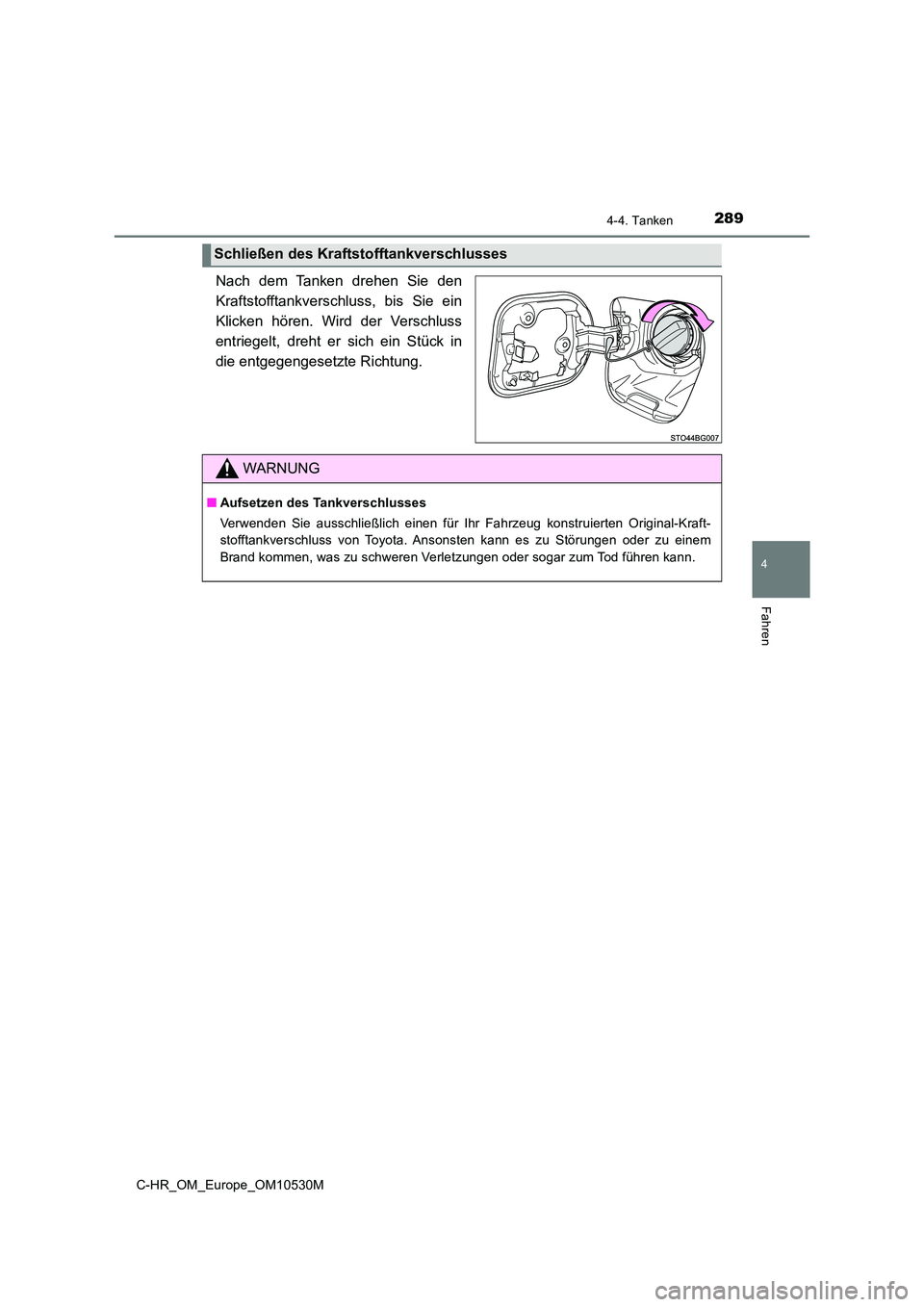

Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
Schließen des Kraftstofftankverschlusses
WARNUNG
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.

2904-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

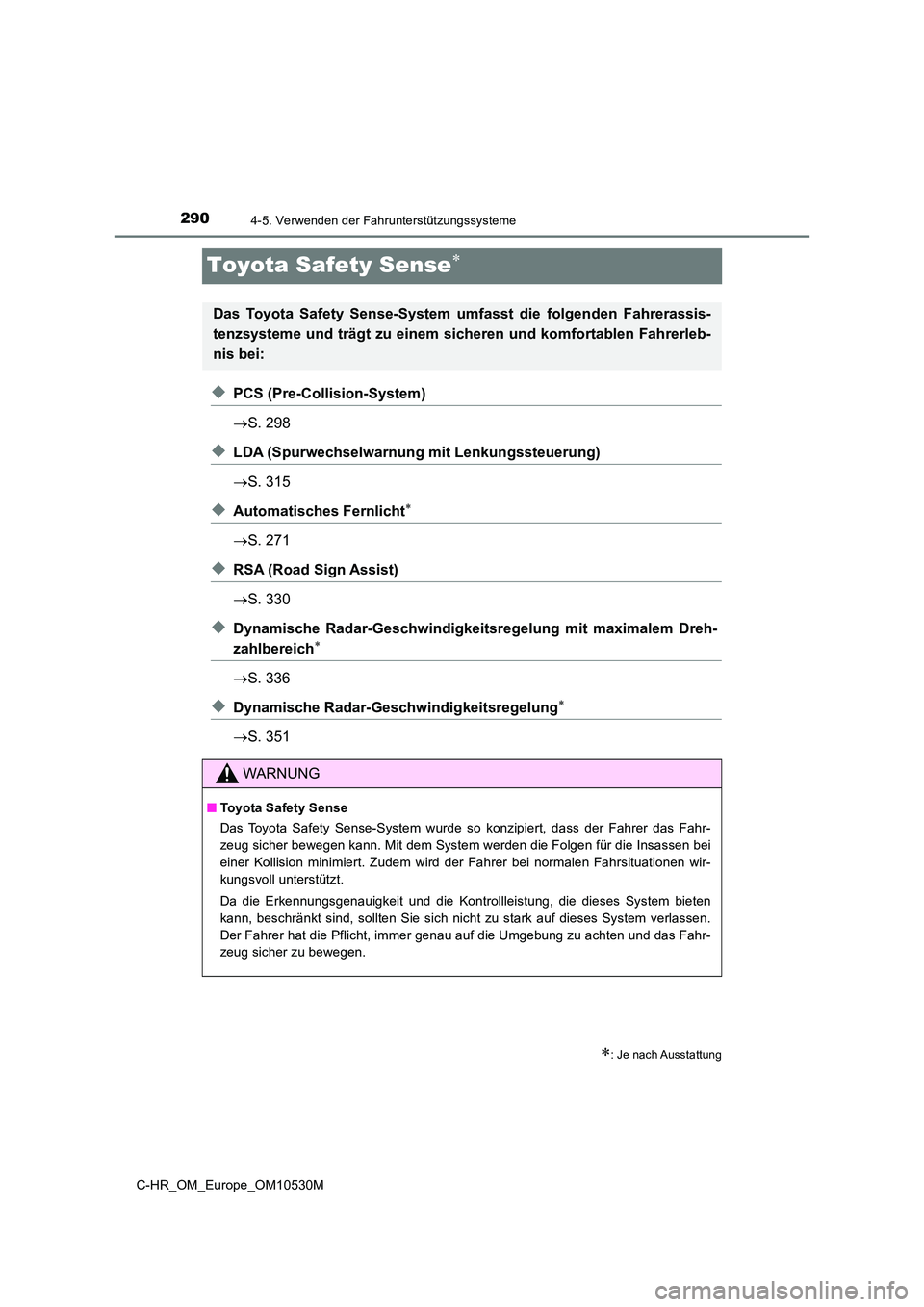

Toyota Safety Sense
◆PCS (Pre-Collision-System)
 S. 298
◆LDA (Spurwechselwarnung mit Lenkungssteuerung)
 S. 315
◆Automatisches Fernlicht
S. 271
◆RSA (Road Sign Assist)
 S. 330
◆Dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich
S. 336
◆Dynamische Radar-Geschwindigkeitsregelung
S. 351
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sich eren und komfortablen Fahrerleb-
nis bei:
WARNUNG
■ Toyota Safety Sense
Das Toyota Safety Sense-System wurde so konzipiert, dass der Fahrer das Fahr-
zeug sicher bewegen kann. Mit dem System werden die Folgen für die Insassen bei
einer Kollision minimiert. Zudem wird der Fahrer bei normalen Fahrsituationen wir-
kungsvoll unterstützt.
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten
kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen.
Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahr-
zeug sicher zu bewegen.

2914-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Das Pre-Collision-System ist mit einem leistungsfähigen Computer ausge-
stattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Collision-Systems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
Das Pre-Collision-System zeichnet ke ine Gespräche, Töne oder Bilder auf.
● Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von
Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die Ver-
besserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fällen Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahr zeugeigentümer hergestellt wird
Aufzeichnung von Fahrzeugdaten

2924-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Mit zwei Arten von Sensoren, die sich am Frontgrill und an der Frontscheibe
befinden, werden die für den Betrieb der Fahrerassistenzsysteme erforderli-
chen Informationen erfasst.
Radarsensor
Kamerasensor
Sensoren
1
2
WARNUNG
■ Vermeiden von Störungen des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Radarsensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie den Radarsensor und das Frontgrill-Emblem jederzeit sauber.
Radarsensor
Frontgrill-Emblem
Wenn die Vorderseite des Radarsensors
oder die Vorder- oder Rückseite des
Frontgrill-Emblems verschmutzt oder mit
Wassertropfen, Schnee usw. bedeckt
sind, reinigen Sie sie.
Reinigen Sie den Radarsensor und das
Frontgrill-Emblem mit einem weichen
Lappen, damit keine Kratzer oder andere
Beschädigungen entstehen.
1
2

2934-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
●Bringen Sie kein Zubehör, keine Aufkleber (auch keine transparenten Aufkleber)
oder andere Gegenstände am Radarsensor, am Frontgrill-Emblem oder im umge-
benden Bereich an.
● Setzen Sie den Radarsensor und den umgebenden Bereich keinen starken Stößen
aus.
Wenn der Radarsensor, der Frontgrill oder die vordere Stoßstange einem starken
Aufprall ausgesetzt waren, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
● Demontieren Sie nicht den Radarsensor.
● Modifizieren oder lackieren Sie nicht den Radarsensor, das Frontgrill-Emblem oder
den umgebenden Bereich.
● Wenn der Radarsensor, der Frontgrill oder die vordere Stoßstange ab- und ange-
baut werden müssen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Vermeiden von Störungen des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Kamerasensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie die Windschutzscheibe immer in sauberem Zustand.
• Wenn die Frontscheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen,
mit Schnee usw. bedeckt ist, reinigen Sie die Frontscheibe.
• Wenn die Frontscheibe mit einem Glasbeschichtungsmittel behandelt wurde,
müssen trotzdem die Scheibenwischer verwendet werden, um Wassertropfen
usw. vom Bereich vor dem Kamerasensor zu entfernen.
• Wenn die Innenseite der Frontscheibe in dem Bereich, in dem sich der Kamera-
sensor befindet, verschmutzt ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
● Bringen Sie keine Antenne und keine Aufkle-
ber (auch keine transparenten Aufkleber)
oder andere Gegenstände an der Front-
scheibe im Bereich vor dem Kamerasensor
an (schattierter Bereich in der Abbildung).

2944-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
WARNUNG
●Wenn die Frontscheibe im Bereich vor dem Kamerasensor beschlagen oder mit
Kondenswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenheizung,
um den Beschlag bzw. das Kondenswasser oder das Eis zu entfernen. ( S. 562,
569)
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor dem Kamerasensor entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
Wenn die Wischereinsätze oder Wischerblätter gewechselt werden müssen, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Wenn die Frontscheibe gewechselt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Achten Sie darauf, dass der Kamerasensor nicht feucht wird.
● Verhindern Sie, dass grelles Licht auf den Kamerasensor fällt.

2954-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
●Achten Sie darauf, dass der Kamerasensor nicht verschmutzt oder beschädigt
wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse gelangt. Die Linse darf außerdem nicht berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Einbaurichtung des Kamerasensors
und entfernen Sie ihn nicht.
● Demontieren Sie nicht den Kamerasensor.
● Installieren Sie in der Nähe des Kamerasensors keine elektronischen Geräte oder
Geräte, die starke elektrische Wellen ausstrahlen.
● Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich des Kamerasen-
sors (Innenrückspiegel usw.) oder des Dachs.
● Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoßstange
kein Zubehör an, das den Kamerasensor stören könnte. Wenden Sie sich für
nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt ist,
stellen Sie sicher, dass der Kamerasensor dadurch nicht gestört wird.
● Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.

2964-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

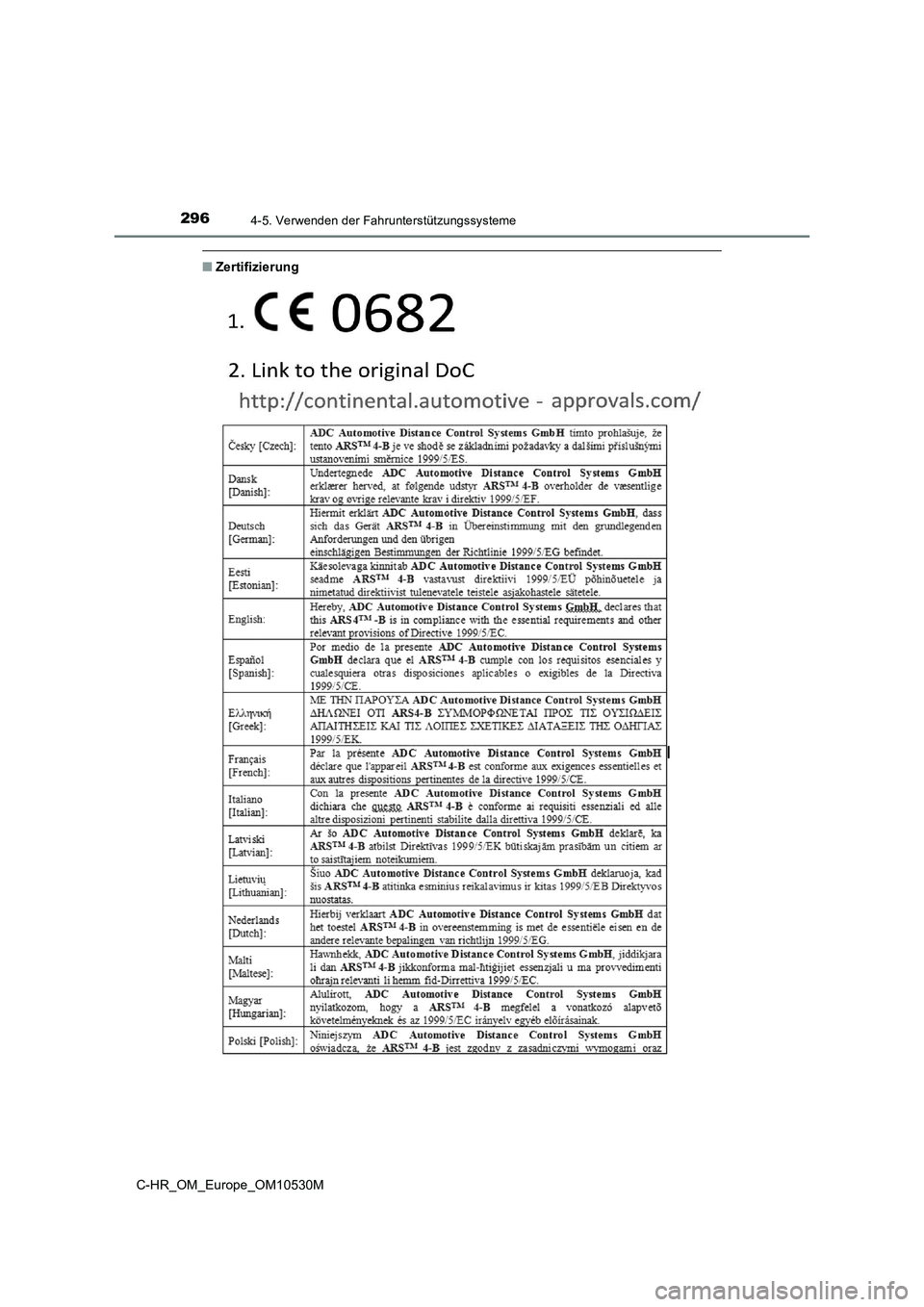

■Zertifizierung
