7138-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Ty p A
Abschleppöse
Wagenhebergriff (je nach Ausstattung)*
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Notfall-Reparatur-Kit für Reifen
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.
Aufbewahrungsort des Notfall-Reparat ur-Kits für Reifen und der Werk-
zeuge
1
2
3
4
5

7148-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Ty p B
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Wagenhebergriff (je nach Ausstattung)*
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.
1
2
3
4
5

7158-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

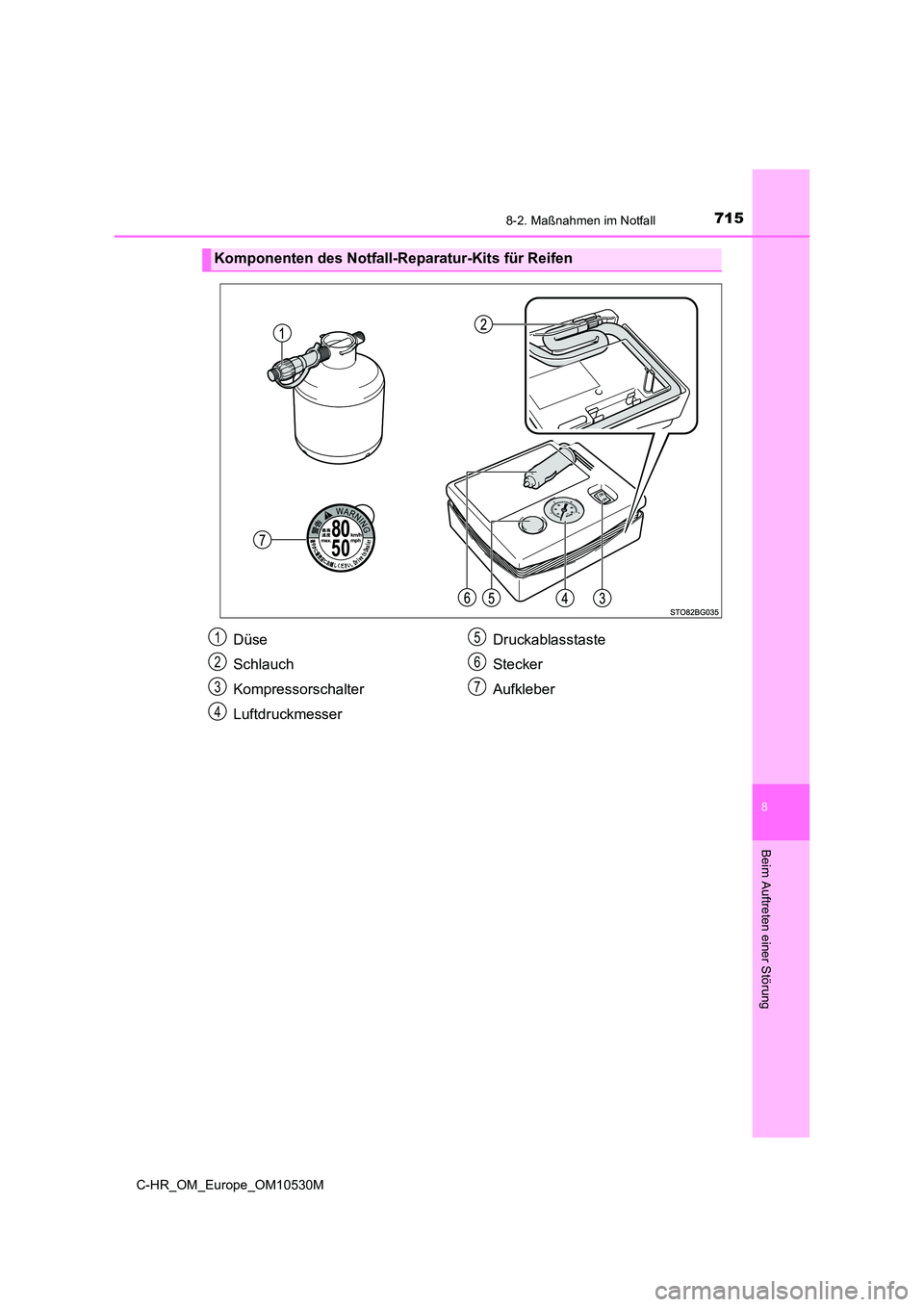

Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stecker
Aufkleber
1
2
3
4
5
6
7

7168-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

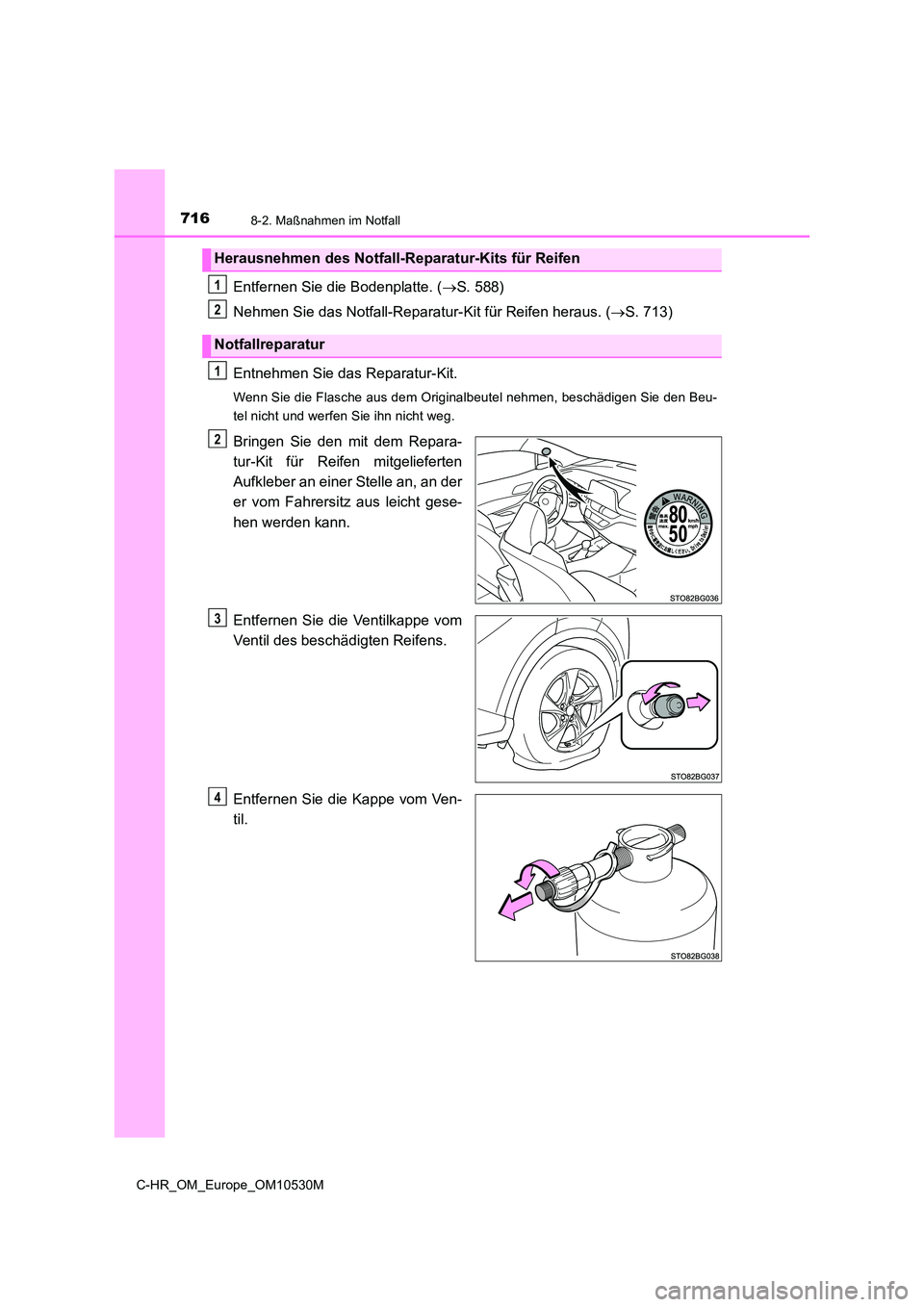

Entfernen Sie die Bodenplatte. (S. 588)
Nehmen Sie das Notfall-Reparatur-Kit für Reifen heraus. ( S. 713)
Entnehmen Sie das Reparatur-Kit.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen Sie den Beu-
tel nicht und werfen Sie ihn nicht weg.
Bringen Sie den mit dem Repara-
tur-Kit für Reifen mitgelieferten
Aufkleber an einer Stelle an, an der
er vom Fahrersitz aus leicht gese-
hen werden kann.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe vom Ven-
til.
Herausnehmen des Notfall-Reparatur-Kits für Reifen
Notfallreparatur
1
2
1
2
3
4

7178-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

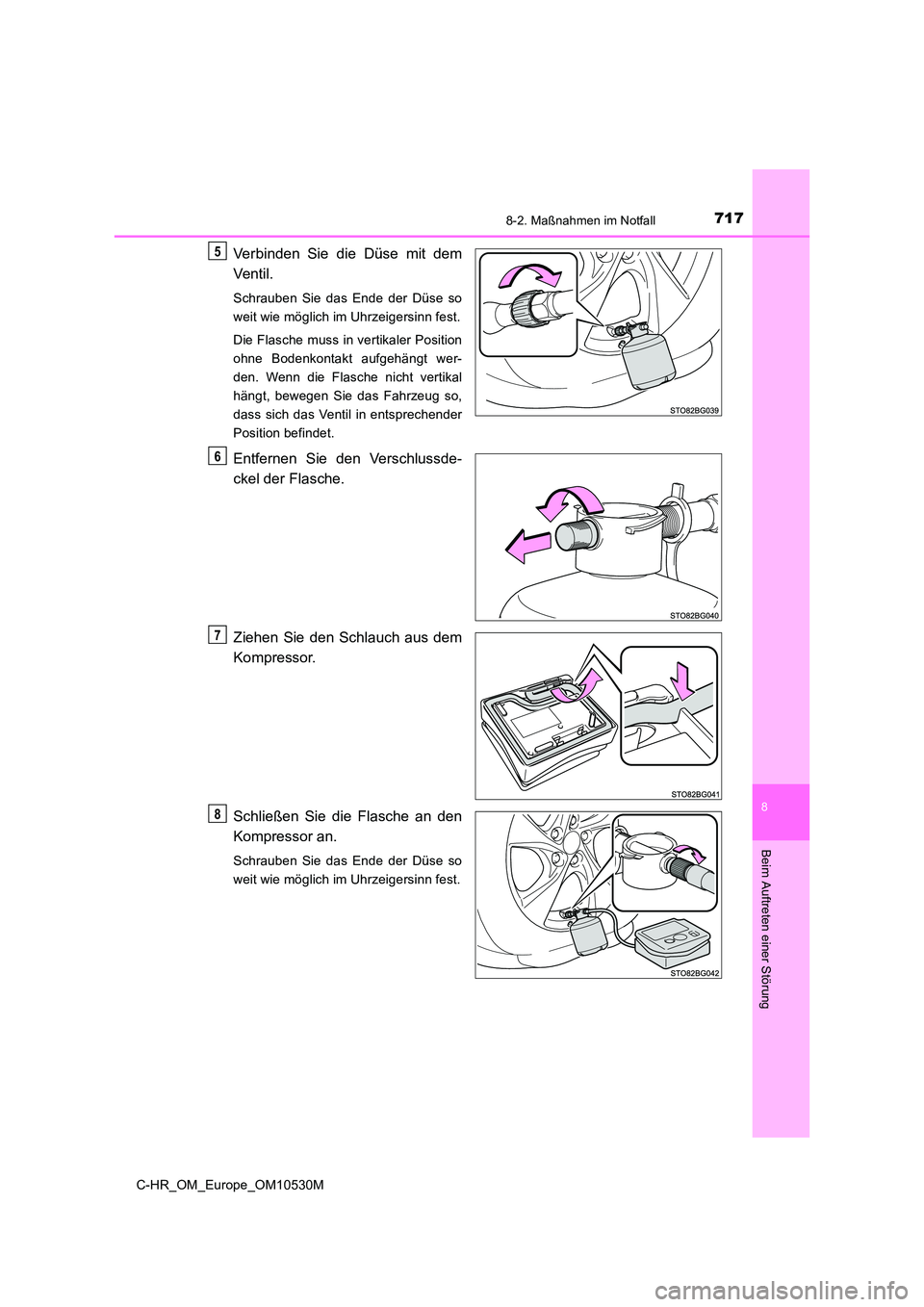

Verbinden Sie die Düse mit dem
Ventil.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche muss in vertikaler Position
ohne Bodenkontakt aufgehängt wer-
den. Wenn die Flasche nicht vertikal
hängt, bewegen Sie das Fahrzeug so,
dass sich das Ventil in entsprechender
Position befindet.
Entfernen Sie den Verschlussde-
ckel der Flasche.
Ziehen Sie den Schlauch aus dem
Kompressor.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8

7188-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

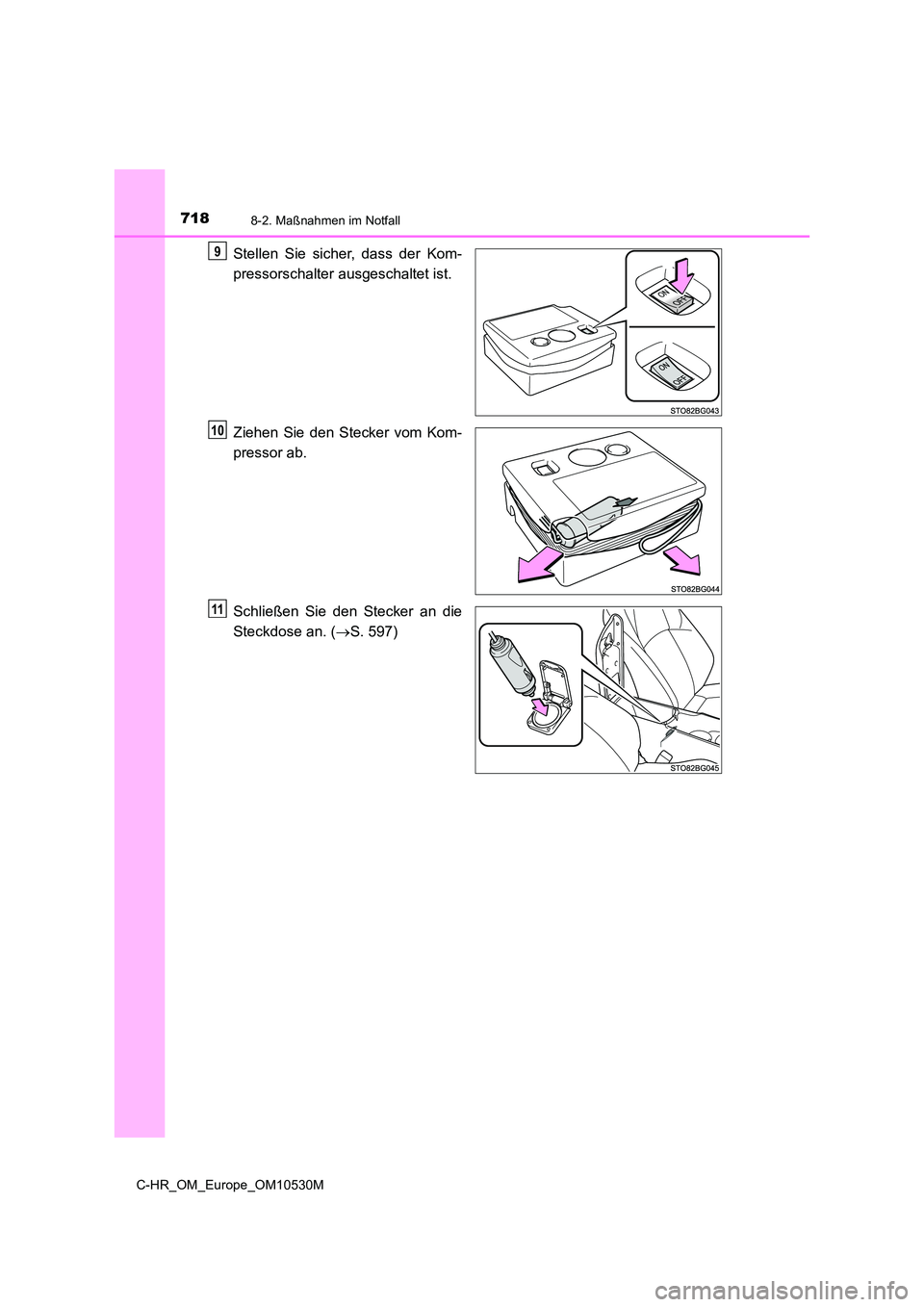

Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Ziehen Sie den Stecker vom Kom-
pressor ab.
Schließen Sie den Stecker an die
Steckdose an. ( S. 597)
9
10
11

7198-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

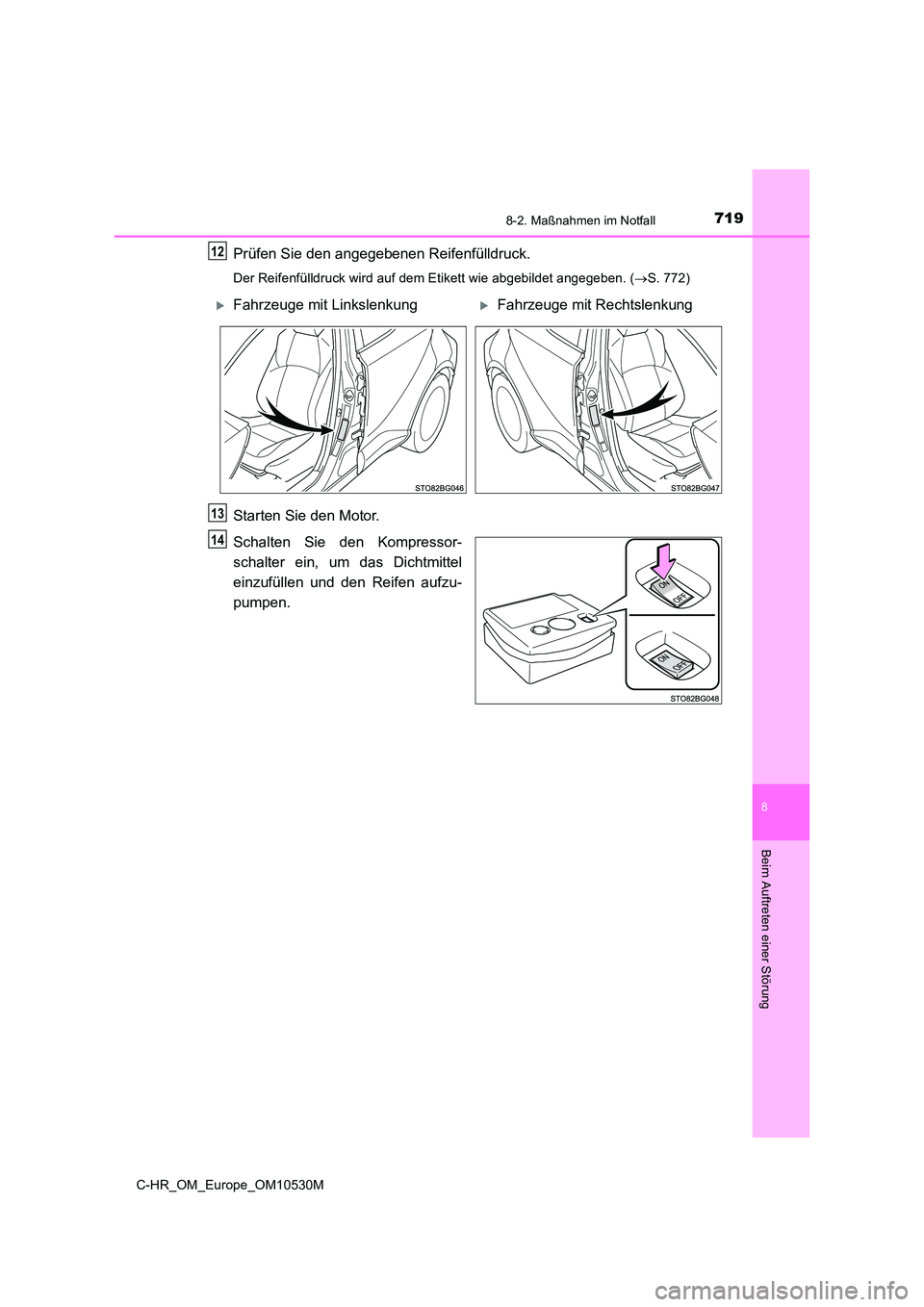

Prüfen Sie den angegebenen Reifenfülldruck.
Der Reifenfülldruck wird auf dem Etikett wie abgebildet angegeben. (S. 772)
Starten Sie den Motor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzufüllen und den Reifen aufzu-
pumpen.
12
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
13
14

7208-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

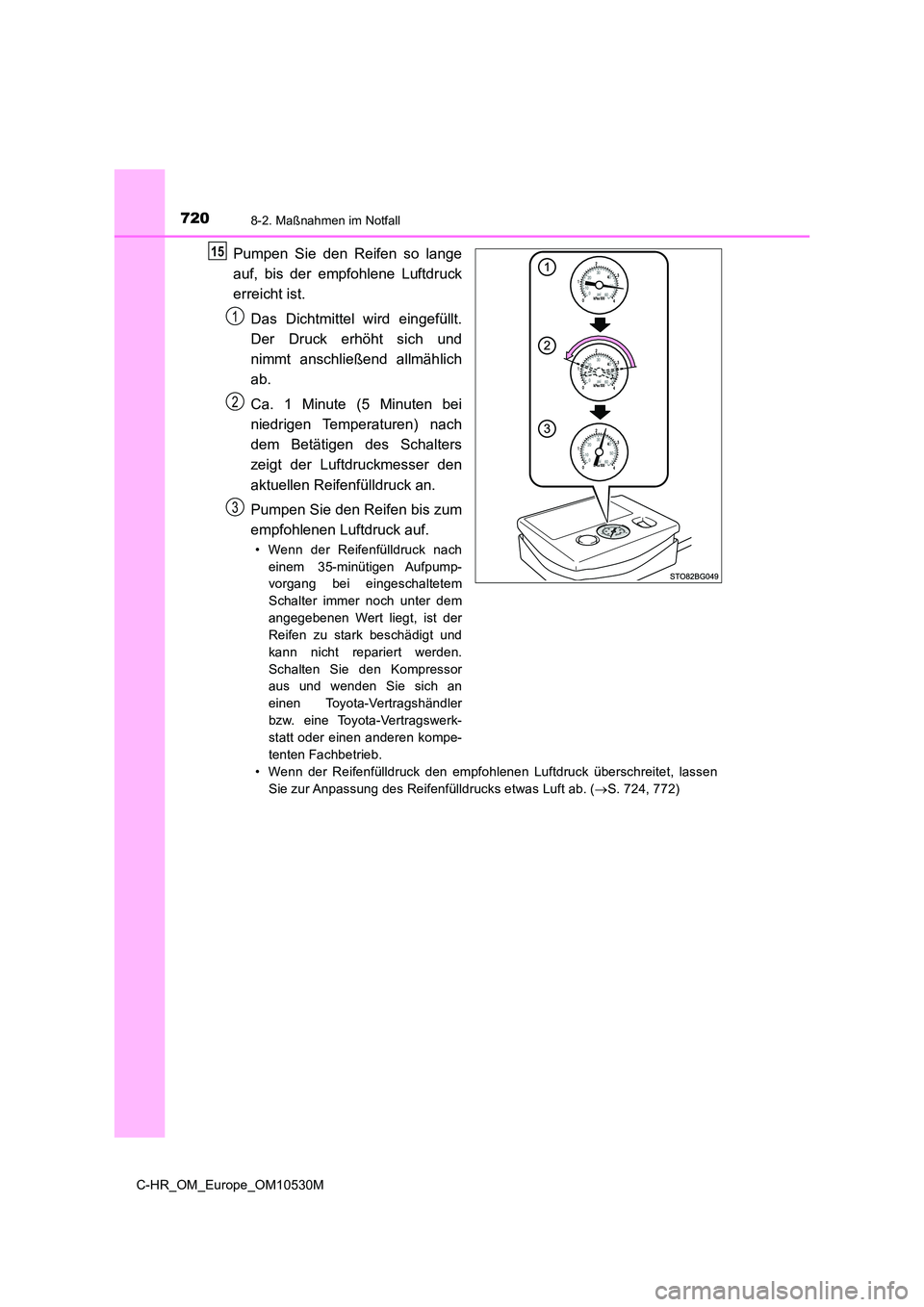

Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt.
Der Druck erhöht sich und
nimmt anschließend allmählich
ab.
Ca. 1 Minute (5 Minuten bei
niedrigen Temperaturen) nach
dem Betätigen des Schalters
zeigt der Luftdruckmesser den
aktuellen Reifenfülldruck an.
Pumpen Sie den Reifen bis zum
empfohlenen Luftdruck auf.
• Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpump-
vorgang bei eingeschaltetem
Schalter immer noch unter dem
angegebenen Wert liegt, ist der
Reifen zu stark beschädigt und
kann nicht repariert werden.
Schalten Sie den Kompressor
aus und wenden Sie sich an
einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompe-
tenten Fachbetrieb.
• Wenn der Reifenfülldruck den empfohlenen Luftdruck überschreitet, lassen
Sie zur Anpassung des Reifenfülldrucks etwas Luft ab. ( S. 724, 772)
15
