2016 TOYOTA C-HR Betriebsanleitungen (in German)

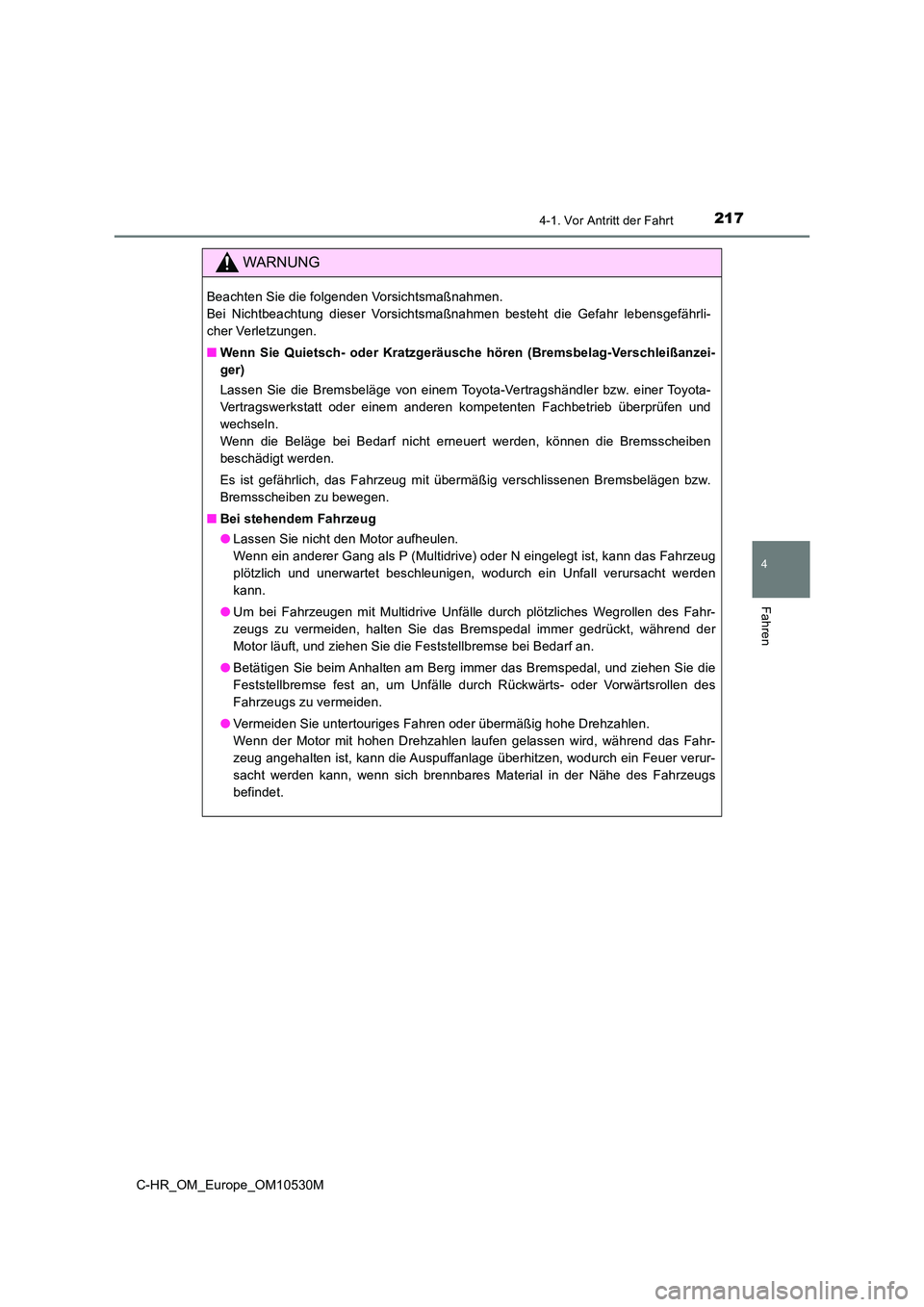

2174-1. Vor Antritt der Fahrt
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Wenn Sie Quietsch- oder Kratzgeräusche hören (Bremsbelag-Verschleißanzei-
ger)
Lassen Sie die Bremsbeläge von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen und
wechseln.
Wenn die Beläge bei Bedarf nicht erneuert werden, können die Bremsscheiben
beschädigt werden.
Es ist gefährlich, das Fahrzeug mit übermäßig verschlissenen Bremsbelägen bzw.
Bremsscheiben zu bewegen.
■ Bei stehendem Fahrzeug
● Lassen Sie nicht den Motor aufheulen.
Wenn ein anderer Gang als P (Multidrive) oder N eingelegt ist, kann das Fahrzeug
plötzlich und unerwartet beschleunigen, wodurch ein Unfall verursacht werden
kann.
● Um bei Fahrzeugen mit Multidrive Unfälle durch plötzliches Wegrollen des Fahr-
zeugs zu vermeiden, halten Sie das Bremspedal immer gedrückt, während der
Motor läuft, und ziehen Sie die Feststellbremse bei Bedarf an.
● Betätigen Sie beim Anhalten am Berg immer das Bremspedal, und ziehen Sie die
Feststellbremse fest an, um Unfälle durch Rückwärts- oder Vorwärtsrollen des
Fahrzeugs zu vermeiden.
● Vermeiden Sie untertouriges Fahren oder übermäßig hohe Drehzahlen.
Wenn der Motor mit hohen Drehzahlen laufen gelassen wird, während das Fahr-
zeug angehalten ist, kann die Auspuffanlage überhitzen, wodurch ein Feuer verur-
sacht werden kann, wenn sich brennbares Material in der Nähe des Fahrzeugs
befindet.

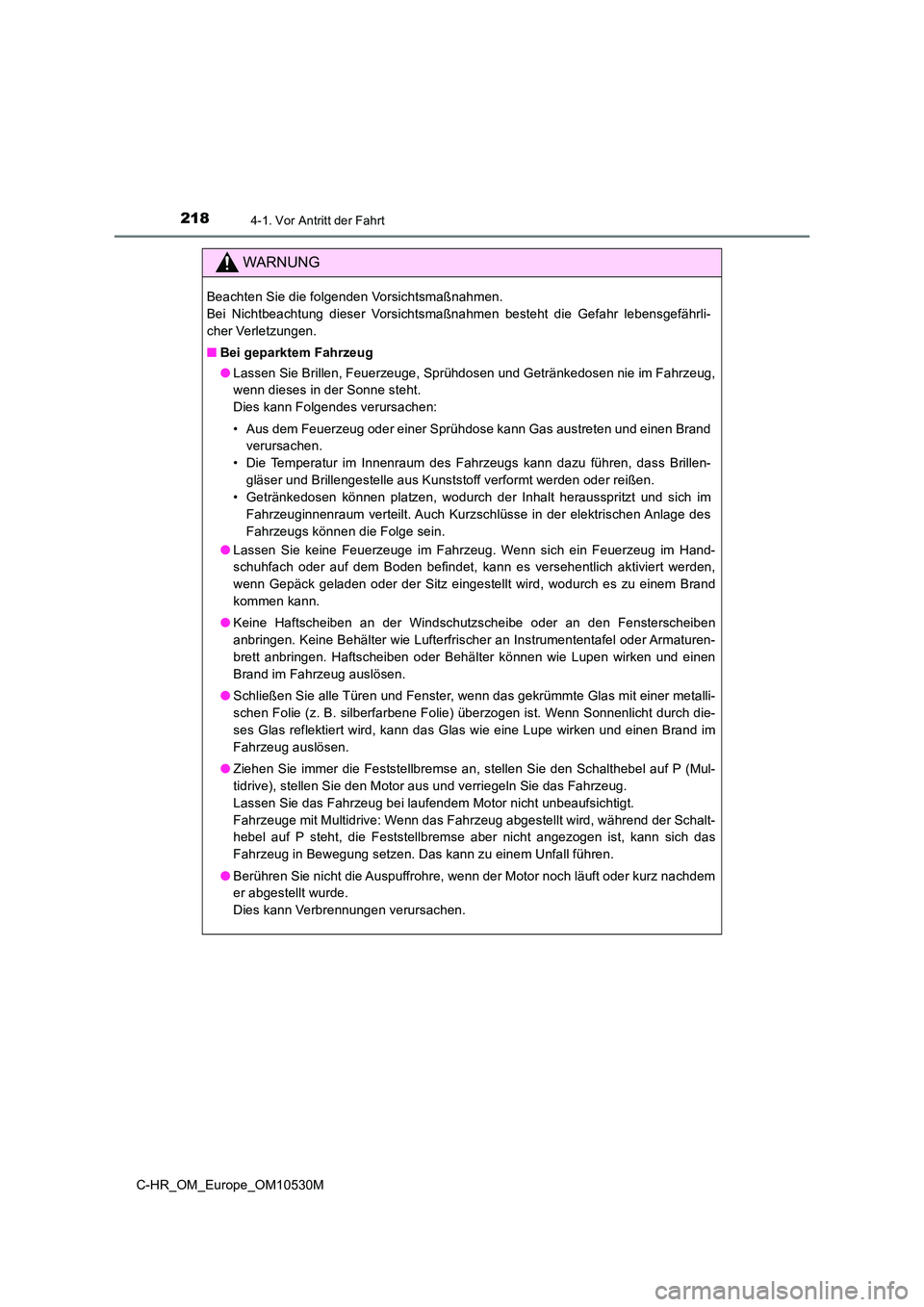

2184-1. Vor Antritt der Fahrt
C-HR_OM_Europe_OM10530M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Bei geparktem Fahrzeug
● Lassen Sie Brillen, Feuerzeuge, Sprühdosen und Getränkedosen nie im Fahrzeug,
wenn dieses in der Sonne steht.
Dies kann Folgendes verursachen:
• Aus dem Feuerzeug oder einer Sprühdose kann Gas austreten und einen Brand
verursachen.
• Die Temperatur im Innenraum des Fahrzeugs kann dazu führen, dass Brillen-
gläser und Brillengestelle aus Kunststoff verformt werden oder reißen.
• Getränkedosen können platzen, wodurch der Inhalt herausspritzt und sich im
Fahrzeuginnenraum verteilt. Auch Kurzschlüsse in der elektrischen Anlage des
Fahrzeugs können die Folge sein.
● Lassen Sie keine Feuerzeuge im Fahrzeug. Wenn sich ein Feuerzeug im Hand-
schuhfach oder auf dem Boden befindet, kann es versehentlich aktiviert werden,
wenn Gepäck geladen oder der Sitz eingestellt wird, wodurch es zu einem Brand
kommen kann.
● Keine Haftscheiben an der Windschutzscheibe oder an den Fensterscheiben
anbringen. Keine Behälter wie Lufterfrischer an Instrumententafel oder Armaturen-
brett anbringen. Haftscheiben oder Behälter können wie Lupen wirken und einen
Brand im Fahrzeug auslösen.
● Schließen Sie alle Türen und Fenster, wenn das gekrümmte Glas mit einer metalli-
schen Folie (z. B. silberfarbene Folie) überzogen ist. Wenn Sonnenlicht durch die-
ses Glas reflektiert wird, kann das Glas wie eine Lupe wirken und einen Brand im
Fahrzeug auslösen.
● Ziehen Sie immer die Feststellbremse an, stellen Sie den Schalthebel auf P (Mul-
tidrive), stellen Sie den Motor aus und verriegeln Sie das Fahrzeug.
Lassen Sie das Fahrzeug bei laufendem Motor nicht unbeaufsichtigt.
Fahrzeuge mit Multidrive: Wenn das Fahrzeug abgestellt wird, während der Schalt-
hebel auf P steht, die Feststellbremse aber nicht angezogen ist, kann sich das
Fahrzeug in Bewegung setzen. Das kann zu einem Unfall führen.
● Berühren Sie nicht die Auspuffrohre, wenn der Motor noch läuft oder kurz nachdem
er abgestellt wurde.
Dies kann Verbrennungen verursachen.

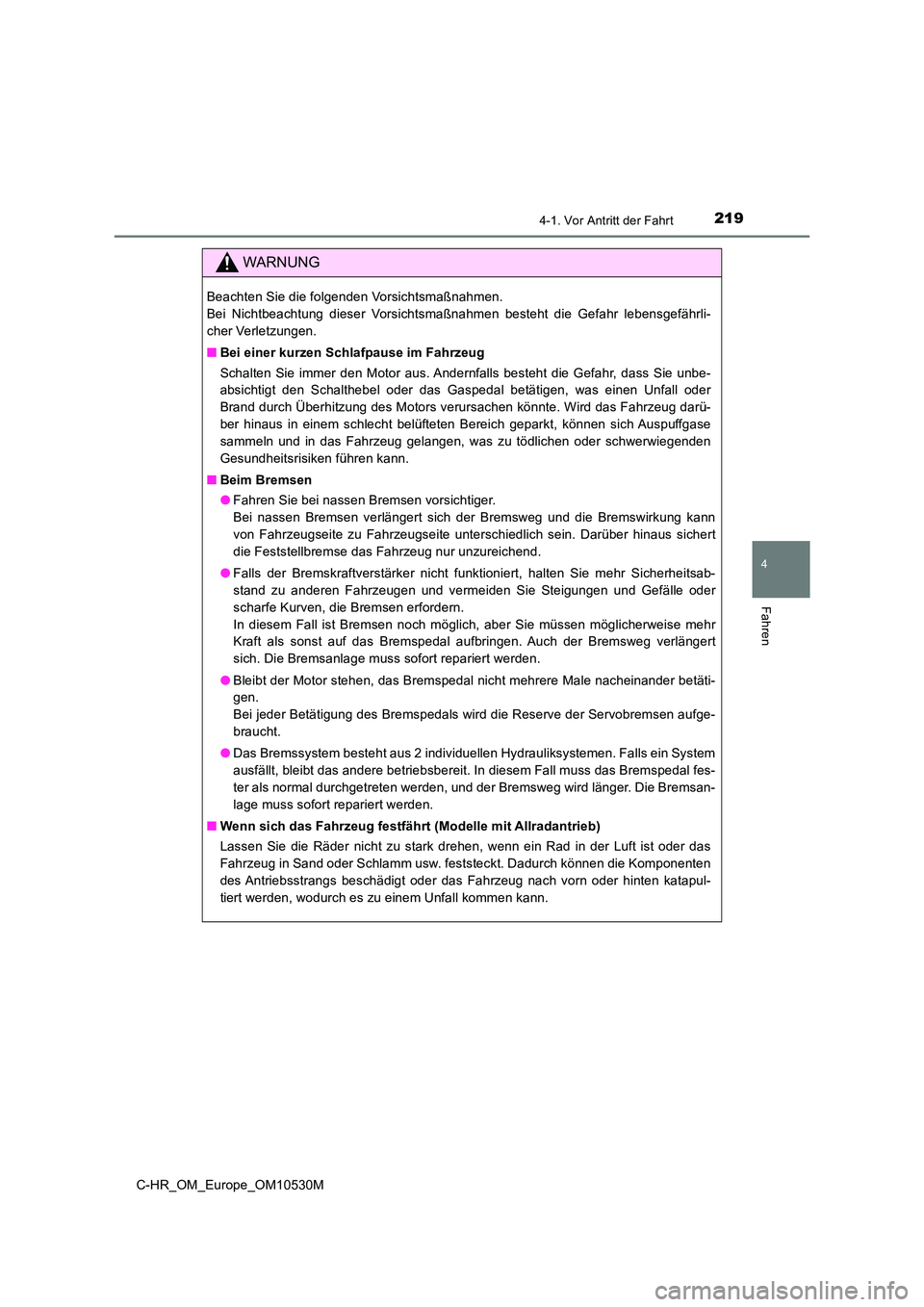

2194-1. Vor Antritt der Fahrt
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Bei einer kurzen Schlafpause im Fahrzeug
Schalten Sie immer den Motor aus. Andernfalls besteht die Gefahr, dass Sie unbe-
absichtigt den Schalthebel oder das Gaspedal betätigen, was einen Unfall oder
Brand durch Überhitzung des Motors verursachen könnte. Wird das Fahrzeug darü-
ber hinaus in einem schlecht belüfteten Bereich geparkt, können sich Auspuffgase
sammeln und in das Fahrzeug gelangen, was zu tödlichen oder schwerwiegenden
Gesundheitsrisiken führen kann.
■ Beim Bremsen
● Fahren Sie bei nassen Bremsen vorsichtiger.
Bei nassen Bremsen verlängert sich der Bremsweg und die Bremswirkung kann
von Fahrzeugseite zu Fahrzeugseite unterschiedlich sein. Darüber hinaus sichert
die Feststellbremse das Fahrzeug nur unzureichend.
● Falls der Bremskraftverstärker nicht funktioniert, halten Sie mehr Sicherheitsab-
stand zu anderen Fahrzeugen und vermeiden Sie Steigungen und Gefälle oder
scharfe Kurven, die Bremsen erfordern.
In diesem Fall ist Bremsen noch möglich, aber Sie müssen möglicherweise mehr
Kraft als sonst auf das Bremspedal aufbringen. Auch der Bremsweg verlängert
sich. Die Bremsanlage muss sofort repariert werden.
● Bleibt der Motor stehen, das Bremspedal nicht mehrere Male nacheinander betäti-
gen.
Bei jeder Betätigung des Bremspedals wird die Reserve der Servobremsen aufge-
braucht.
● Das Bremssystem besteht aus 2 individuellen Hydrauliksystemen. Falls ein System
ausfällt, bleibt das andere betriebsbereit. In diesem Fall muss das Bremspedal fes-
ter als normal durchgetreten werden, und der Bremsweg wird länger. Die Bremsan-
lage muss sofort repariert werden.
■ Wenn sich das Fahrzeug festfährt (Modelle mit Allradantrieb)
Lassen Sie die Räder nicht zu stark drehen, wenn ein Rad in der Luft ist oder das
Fahrzeug in Sand oder Schlamm usw. feststeckt. Dadurch können die Komponenten
des Antriebsstrangs beschädigt oder das Fahrzeug nach vorn oder hinten katapul-
tiert werden, wodurch es zu einem Unfall kommen kann.

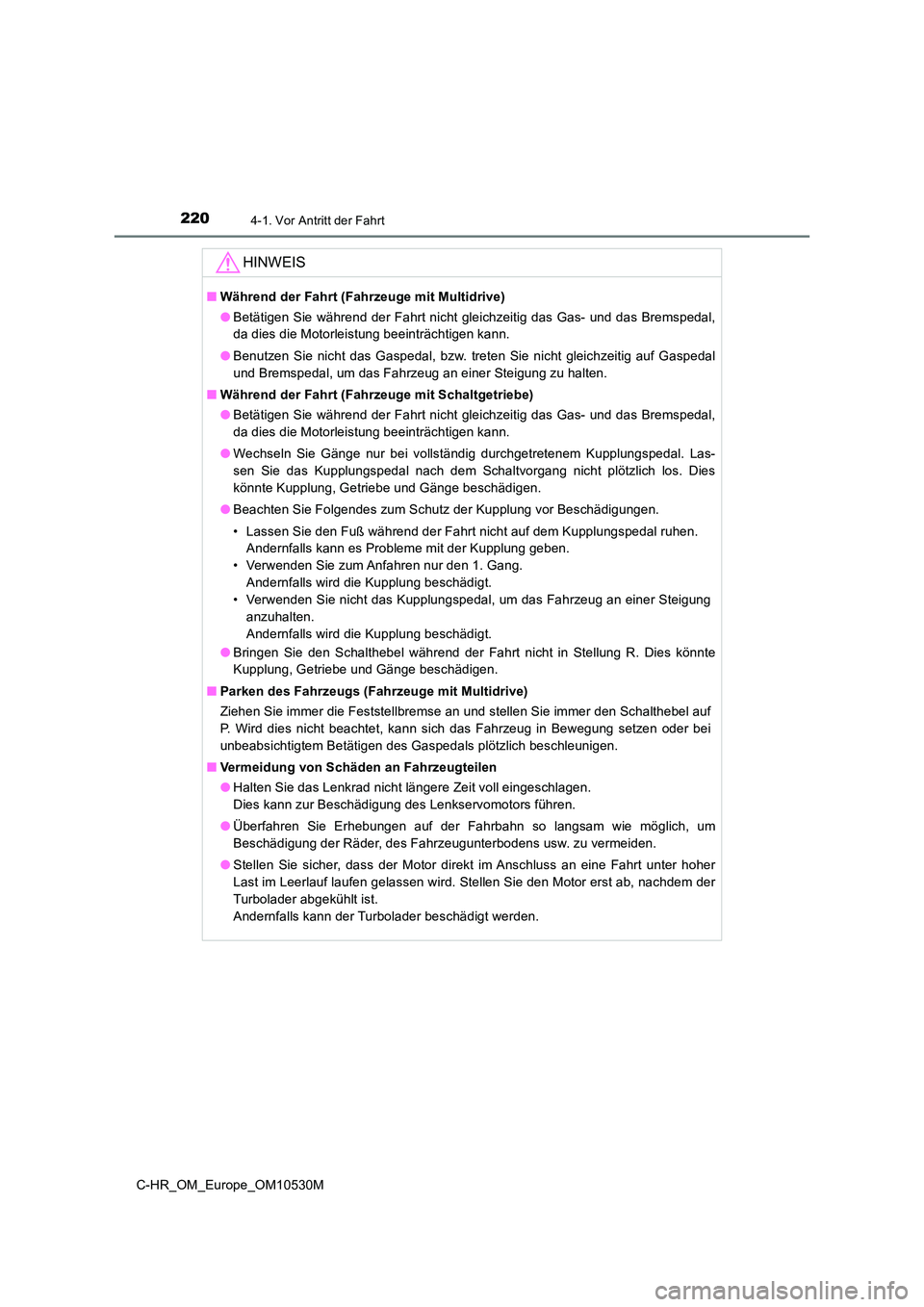

2204-1. Vor Antritt der Fahrt
C-HR_OM_Europe_OM10530M
HINWEIS
■Während der Fahrt (Fahrzeuge mit Multidrive)
● Betätigen Sie während der Fahrt nicht gleichzeitig das Gas- und das Bremspedal,
da dies die Motorleistung beeinträchtigen kann.
● Benutzen Sie nicht das Gaspedal, bzw. treten Sie nicht gleichzeitig auf Gaspedal
und Bremspedal, um das Fahrzeug an einer Steigung zu halten.
■ Während der Fahrt (Fahrzeuge mit Schaltgetriebe)
● Betätigen Sie während der Fahrt nicht gleichzeitig das Gas- und das Bremspedal,
da dies die Motorleistung beeinträchtigen kann.
● Wechseln Sie Gänge nur bei vollständig durchgetretenem Kupplungspedal. Las-
sen Sie das Kupplungspedal nach dem Schaltvorgang nicht plötzlich los. Dies
könnte Kupplung, Getriebe und Gänge beschädigen.
● Beachten Sie Folgendes zum Schutz der Kupplung vor Beschädigungen.
• Lassen Sie den Fuß während der Fahrt nicht auf dem Kupplungspedal ruhen.
Andernfalls kann es Probleme mit der Kupplung geben.
• Verwenden Sie zum Anfahren nur den 1. Gang.
Andernfalls wird die Kupplung beschädigt.
• Verwenden Sie nicht das Kupplungspedal, um das Fahrzeug an einer Steigung
anzuhalten.
Andernfalls wird die Kupplung beschädigt.
● Bringen Sie den Schalthebel während der Fahrt nicht in Stellung R. Dies könnte
Kupplung, Getriebe und Gänge beschädigen.
■ Parken des Fahrzeugs (Fahrzeuge mit Multidrive)
Ziehen Sie immer die Feststellbremse an und stellen Sie immer den Schalthebel auf
P. Wird dies nicht beachtet, kann sich das Fahrzeug in Bewegung setzen oder bei
unbeabsichtigtem Betätigen des Gaspedals plötzlich beschleunigen.
■ Vermeidung von Schäden an Fahrzeugteilen
● Halten Sie das Lenkrad nicht längere Zeit voll eingeschlagen.
Dies kann zur Beschädigung des Lenkservomotors führen.
● Überfahren Sie Erhebungen auf der Fahrbahn so langsam wie möglich, um
Beschädigung der Räder, des Fahrzeugunterbodens usw. zu vermeiden.
● Stellen Sie sicher, dass der Motor direkt im Anschluss an eine Fahrt unter hoher
Last im Leerlauf laufen gelassen wird. Stellen Sie den Motor erst ab, nachdem der
Turbolader abgekühlt ist.
Andernfalls kann der Turbolader beschädigt werden.

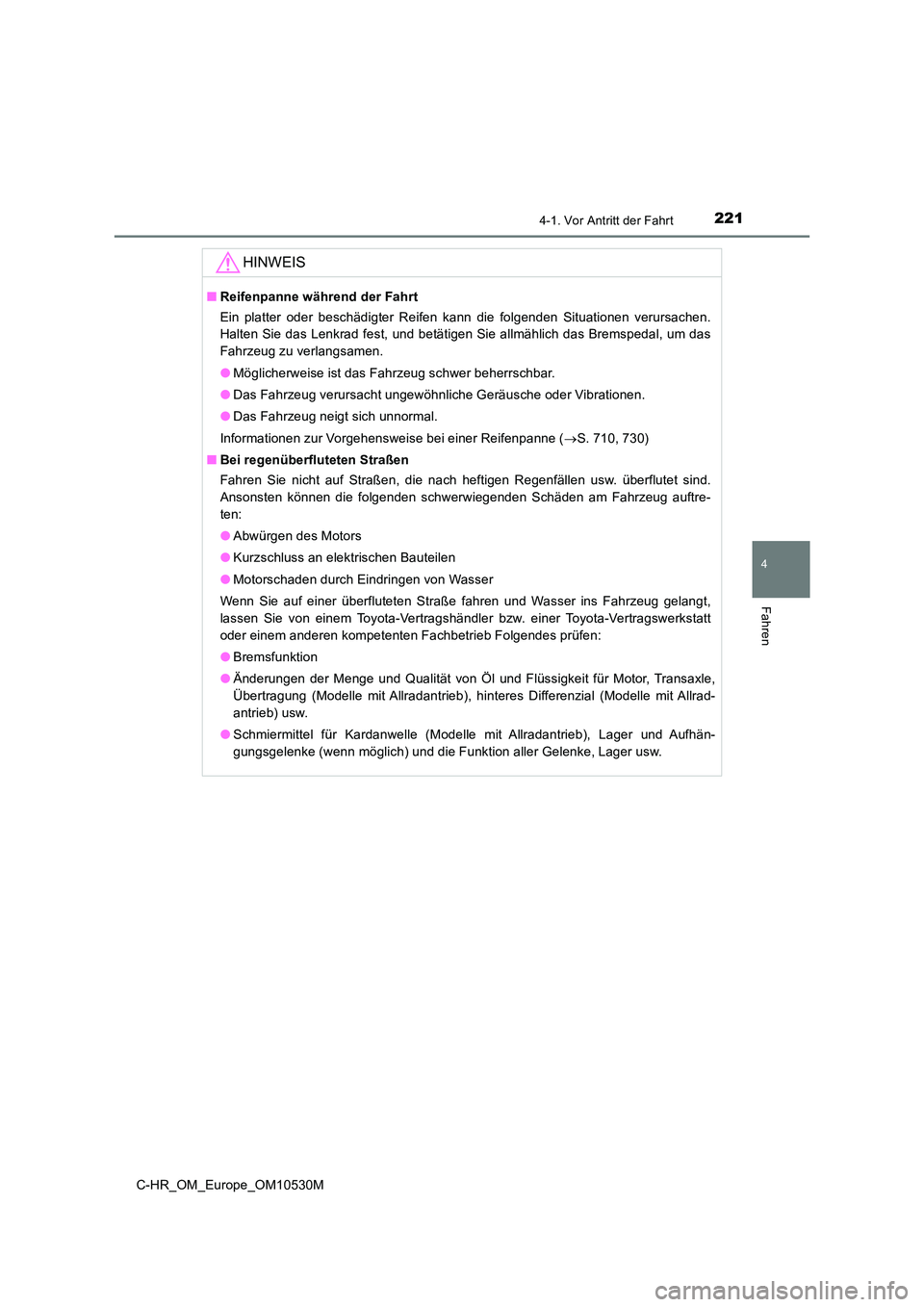

2214-1. Vor Antritt der Fahrt
4
Fahren
C-HR_OM_Europe_OM10530M
HINWEIS
■Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann die folgenden Situationen verursachen.
Halten Sie das Lenkrad fest, und betätigen Sie allmählich das Bremspedal, um das
Fahrzeug zu verlangsamen.
● Möglicherweise ist das Fahrzeug schwer beherrschbar.
● Das Fahrzeug verursacht ungewöhnliche Geräusche oder Vibrationen.
● Das Fahrzeug neigt sich unnormal.
Informationen zur Vorgehensweise bei einer Reifenpanne ( S. 710, 730)
■ Bei regenüberfluteten Straßen
Fahren Sie nicht auf Straßen, die nach heftigen Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwerwiegenden Schäden am Fahrzeug auftre-
ten:
● Abwürgen des Motors
● Kurzschluss an elektrischen Bauteilen
● Motorschaden durch Eindringen von Wasser
Wenn Sie auf einer überfluteten Straße fahren und Wasser ins Fahrzeug gelangt,
lassen Sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb Folgendes prüfen:
● Bremsfunktion
● Änderungen der Menge und Qualität von Öl und Flüssigkeit für Motor, Transaxle,
Übertragung (Modelle mit Allradantrieb), hinteres Differenzial (Modelle mit Allrad-
antrieb) usw.
● Schmiermittel für Kardanwelle (Modelle mit Allradantrieb), Lager und Aufhän-
gungsgelenke (wenn möglich) und die Funktion aller Gelenke, Lager usw.

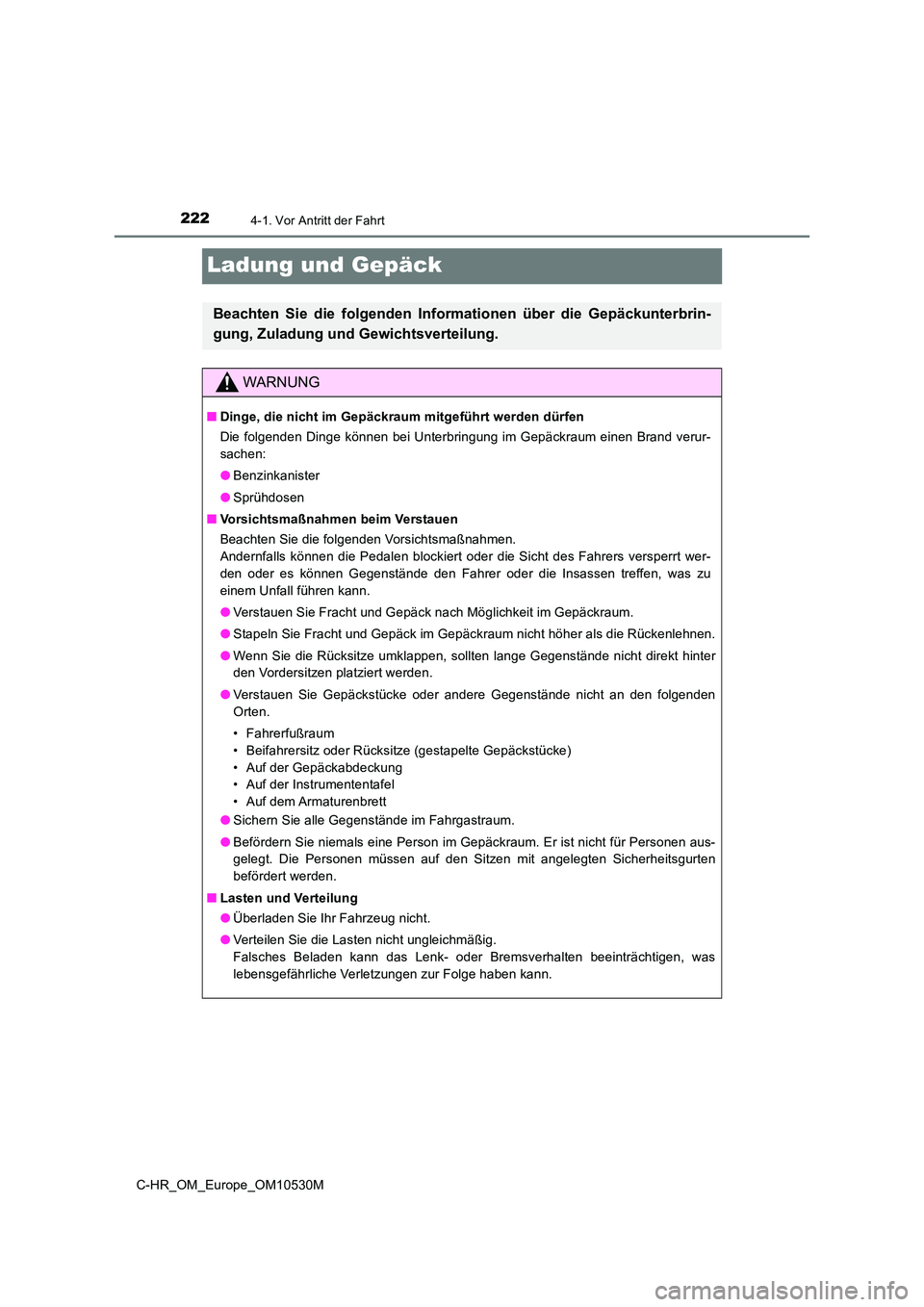

2224-1. Vor Antritt der Fahrt
C-HR_OM_Europe_OM10530M
Ladung und Gepäck
Beachten Sie die folgenden Informationen über die Gepäckunterbrin-
gung, Zuladung und Gewichtsverteilung.
WARNUNG
■ Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Gepäckraum einen Brand verur-
sachen:
● Benzinkanister
● Sprühdosen
■ Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können die Pedalen blockiert oder die Sicht des Fahrers versperrt wer-
den oder es können Gegenstände den Fahrer oder die Insassen treffen, was zu
einem Unfall führen kann.
● Verstauen Sie Fracht und Gepäck nach Möglichkeit im Gepäckraum.
● Stapeln Sie Fracht und Gepäck im Gepäckraum nicht höher als die Rückenlehnen.
● Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
● Verstauen Sie Gepäckstücke oder andere Gegenstände nicht an den folgenden
Orten.
• Fahrerfußraum
• Beifahrersitz oder Rücksitze (gestapelte Gepäckstücke)
• Auf der Gepäckabdeckung
• Auf der Instrumententafel
• Auf dem Armaturenbrett
● Sichern Sie alle Gegenstände im Fahrgastraum.
● Befördern Sie niemals eine Person im Gepäckraum. Er ist nicht für Personen aus-
gelegt. Die Personen müssen auf den Sitzen mit angelegten Sicherheitsgurten
befördert werden.
■ Lasten und Verteilung
● Überladen Sie Ihr Fahrzeug nicht.
● Verteilen Sie die Lasten nicht ungleichmäßig.
Falsches Beladen kann das Lenk- oder Bremsverhalten beeinträchtigen, was
lebensgefährliche Verletzungen zur Folge haben kann.

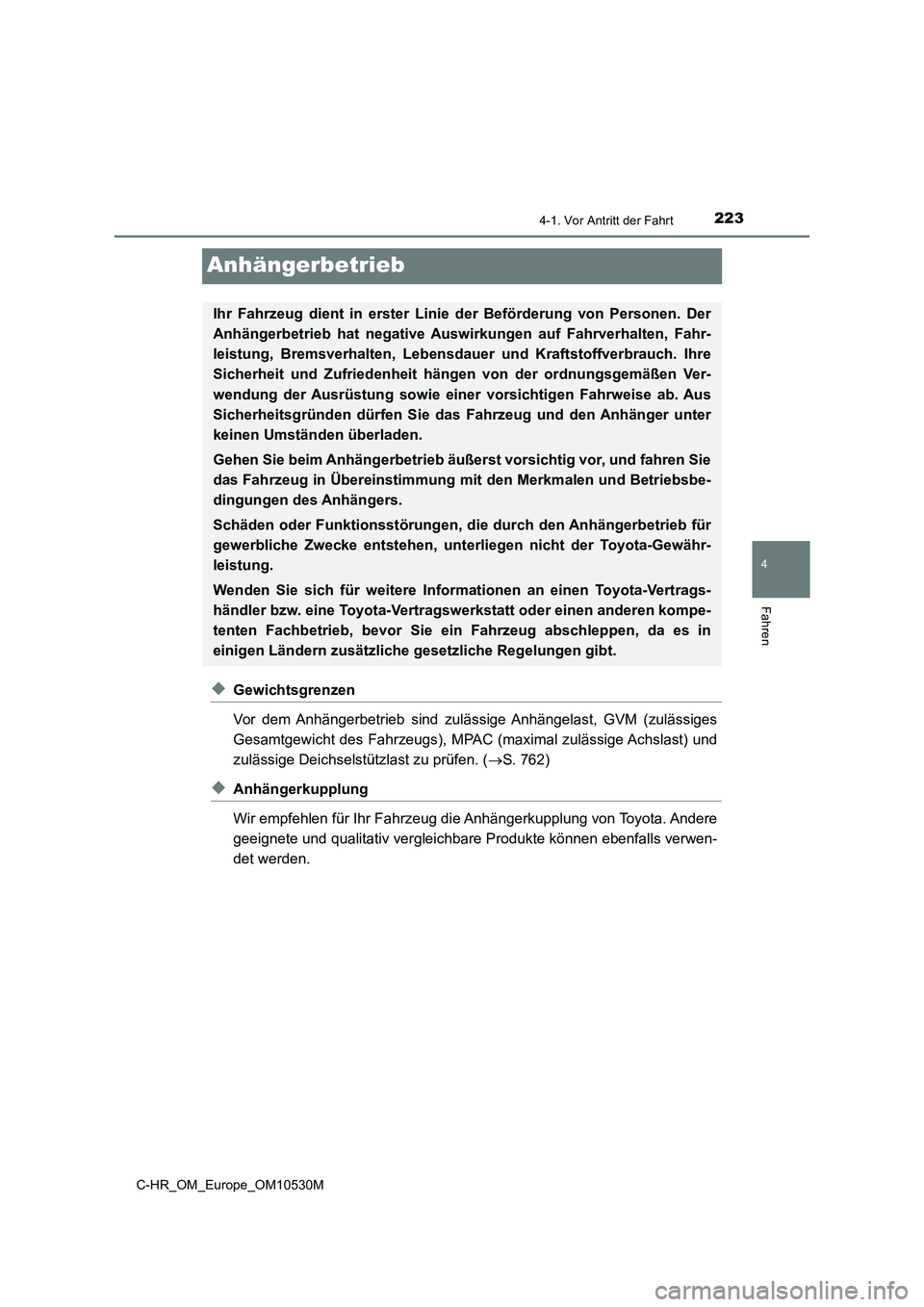

223
4
4-1. Vor Antritt der Fahrt
Fahren
C-HR_OM_Europe_OM10530M
Anhängerbetrieb
◆Gewichtsgrenzen
Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (zulässiges
Gesamtgewicht des Fahrzeugs), MPAC (maximal zulässige Achslast) und
zulässige Deichselstützlast zu prüfen. ( S. 762)
◆Anhängerkupplung
Wir empfehlen für Ihr Fahrzeug di e Anhängerkupplung von Toyota. Andere
geeignete und qualitativ vergleichbare Produkte können ebenfalls verwen-
det werden.
Ihr Fahrzeug dient in erster Linie der Beförderung von Personen. Der
Anhängerbetrieb hat negative Auswirkungen auf Fahrverhalten, Fahr-
leistung, Bremsverhalten, Lebensda uer und Kraftstoffverbrauch. Ihre
Sicherheit und Zufriedenheit hängen von der ordnungsgemäßen Ver-
wendung der Ausrüstung sowie einer vorsichtigen Fahrweise ab. Aus
Sicherheitsgründen dürfen Sie das Fahrzeug und den Anhänger unter
keinen Umständen überladen.
Gehen Sie beim Anhängerbetrieb äußerst vorsichtig vor, und fahren Sie
das Fahrzeug in Übereinstimmung mit den Merkmalen und Betriebsbe-
dingungen des Anhängers.
Schäden oder Funktionsstörungen, die durch den Anhängerbetrieb für
gewerbliche Zwecke entstehen, unterliegen nicht der Toyota-Gewähr-
leistung.
Wenden Sie sich für weitere Inform ationen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompe-
tenten Fachbetrieb, bevor Sie ein Fahrzeug abschleppen, da es in
einigen Ländern zusätzliche gesetzliche Regelungen gibt.

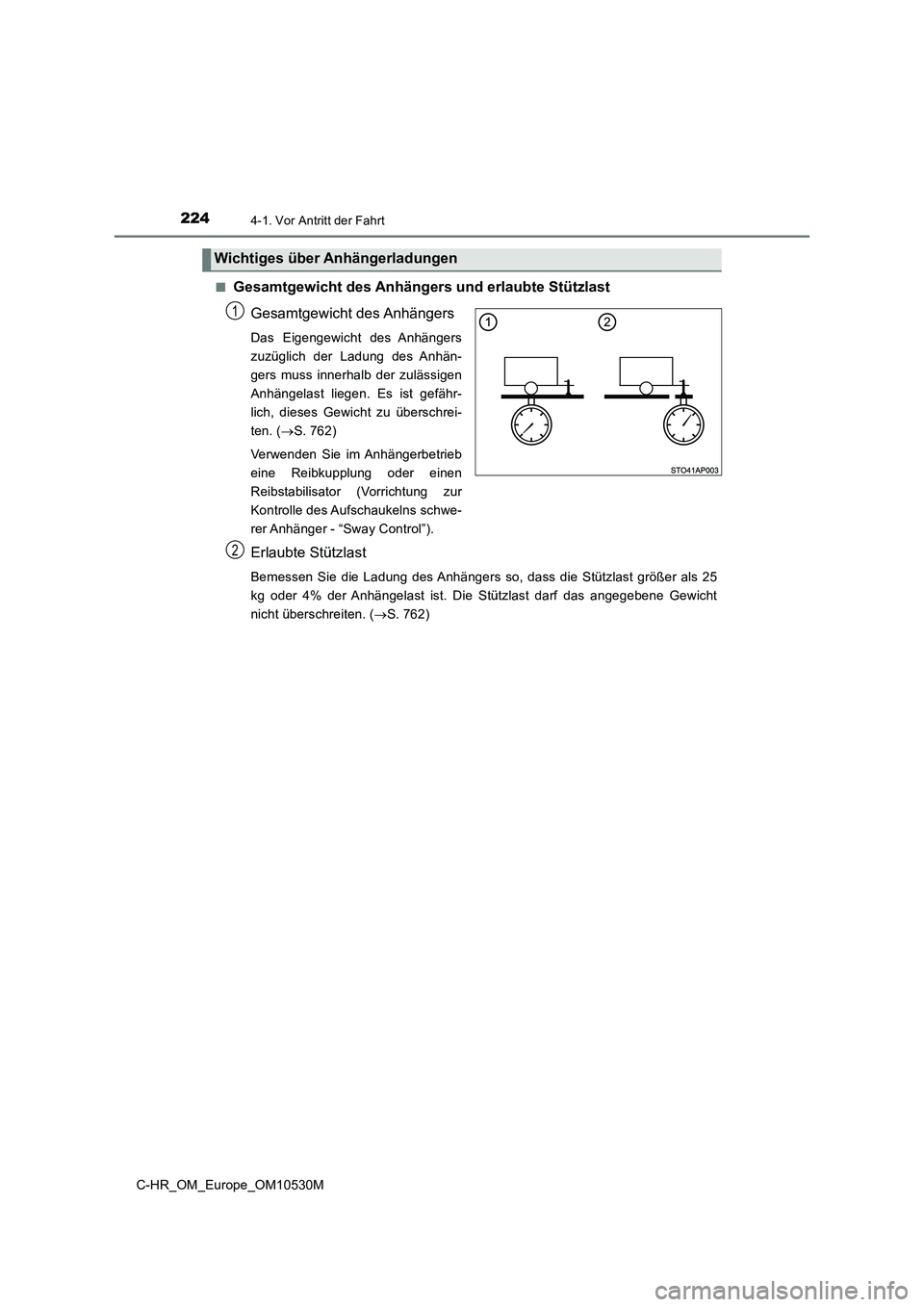

2244-1. Vor Antritt der Fahrt
C-HR_OM_Europe_OM10530M
■Gesamtgewicht des Anhängers und erlaubte Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers
zuzüglich der Ladung des Anhän-
gers muss innerhalb der zulässigen
Anhängelast liegen. Es ist gefähr-
lich, dieses Gewicht zu überschrei-
ten. ( S. 762)
Verwenden Sie im Anhängerbetrieb
eine Reibkupplung oder einen
Reibstabilisator (Vorrichtung zur
Kontrolle des Aufschaukelns schwe-
rer Anhänger - “Sway Control”).
Erlaubte Stützlast
Bemessen Sie die Ladung des Anhängers so, dass die Stützlast größer als 25
kg oder 4% der Anhängelast ist. Die Stützlast darf das angegebene Gewicht
nicht überschreiten. ( S. 762)
Wichtiges über Anhängerladungen
1
2
