7378-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

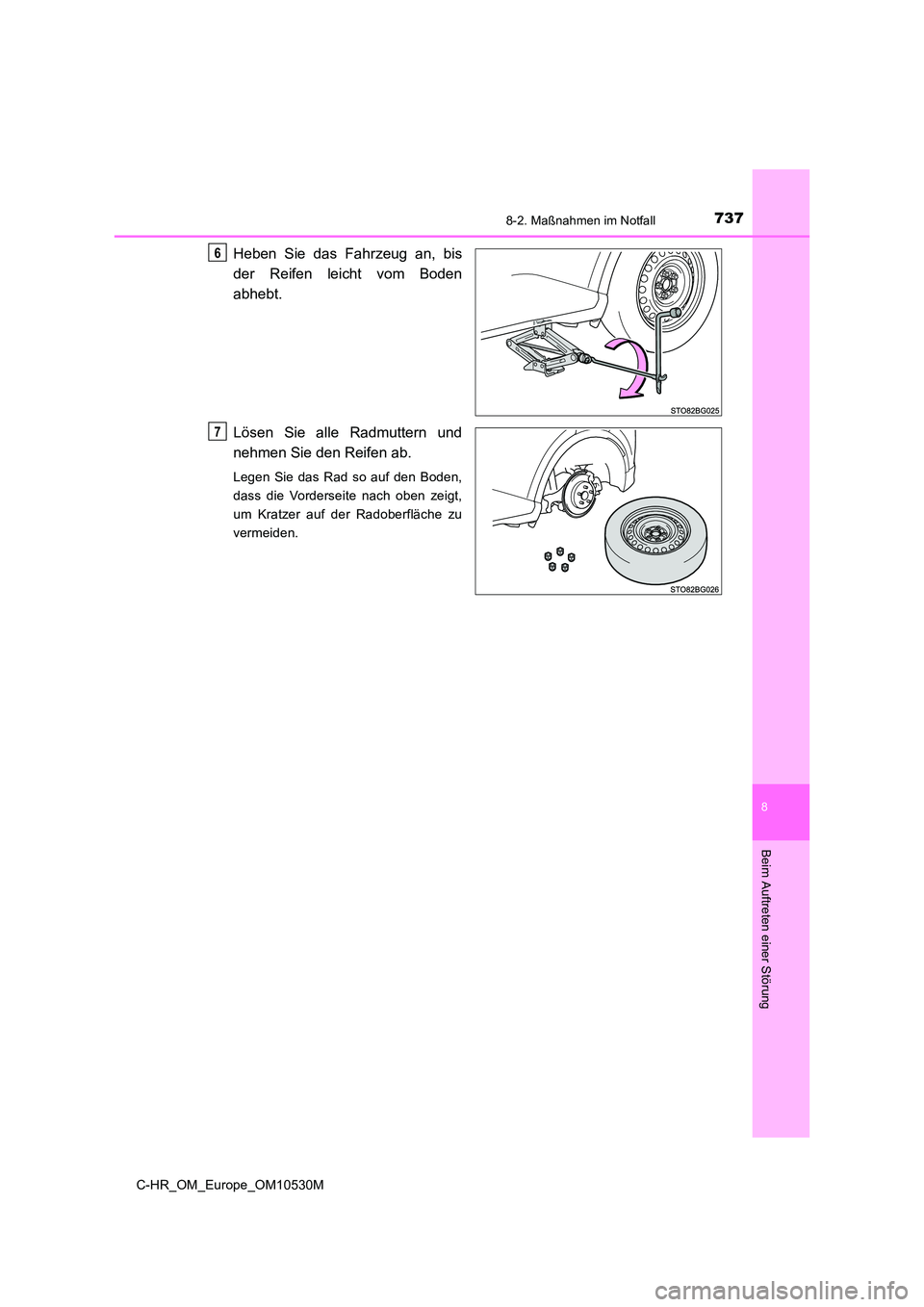

Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
6
7

7388-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
WARNUNG
■Austausch eines defekten Reifens
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer
Verletzungen.
• Außer Fahrzeugen mit 16-Zoll-Rädern: Versuchen Sie nicht, die Radzierkappe
mit der Hand abzunehmen. Seien Sie vorsichtig im Umgang mit der Zierkappe,
um Verletzungen zu vermeiden.
• Fahrzeuge mit 16-Zoll-Rädern: Wenn das Rad an der Radkappe gehalten wird,
kann sich diese plötzlich lösen und das Rad zu Boden fallen. ( S. 648)
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu
Verbrennungen führen.
● Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen können.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verjüngte Teil nach
innen zeigt. ( S. 647)

7398-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen, und ziehen Sie alle Radmuttern locker von
Hand etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein anderes Stahlrad (einschl. Not-
rad) an, bis der verjüngte Teil den
Sitz des Scheibenrads leicht
berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Stahlrad (einschl. Not-
rad) an, bis der verjüngte Teil den
Sitz des Scheibenrads leicht
berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein anderes Leichtmetallrad
an, bis die Scheibe der Radmutter
das Scheibenrad berührt.

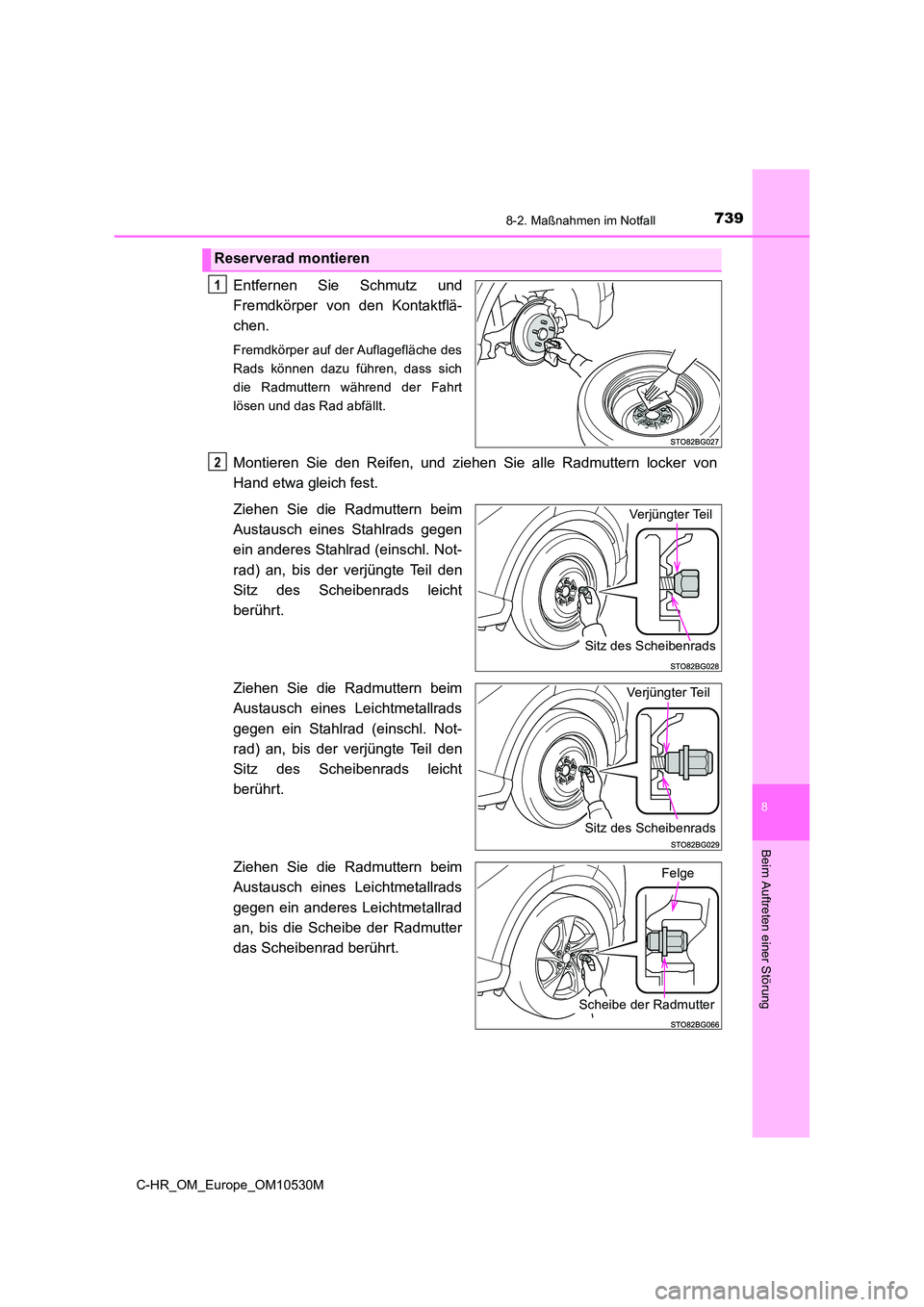

Reserverad montieren
1
2
Verjüngter Teil
Sitz des Scheibenrads
Verjüngter Teil
Sitz des Scheibenrads
Scheibe der Radmutter Felge

7408-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

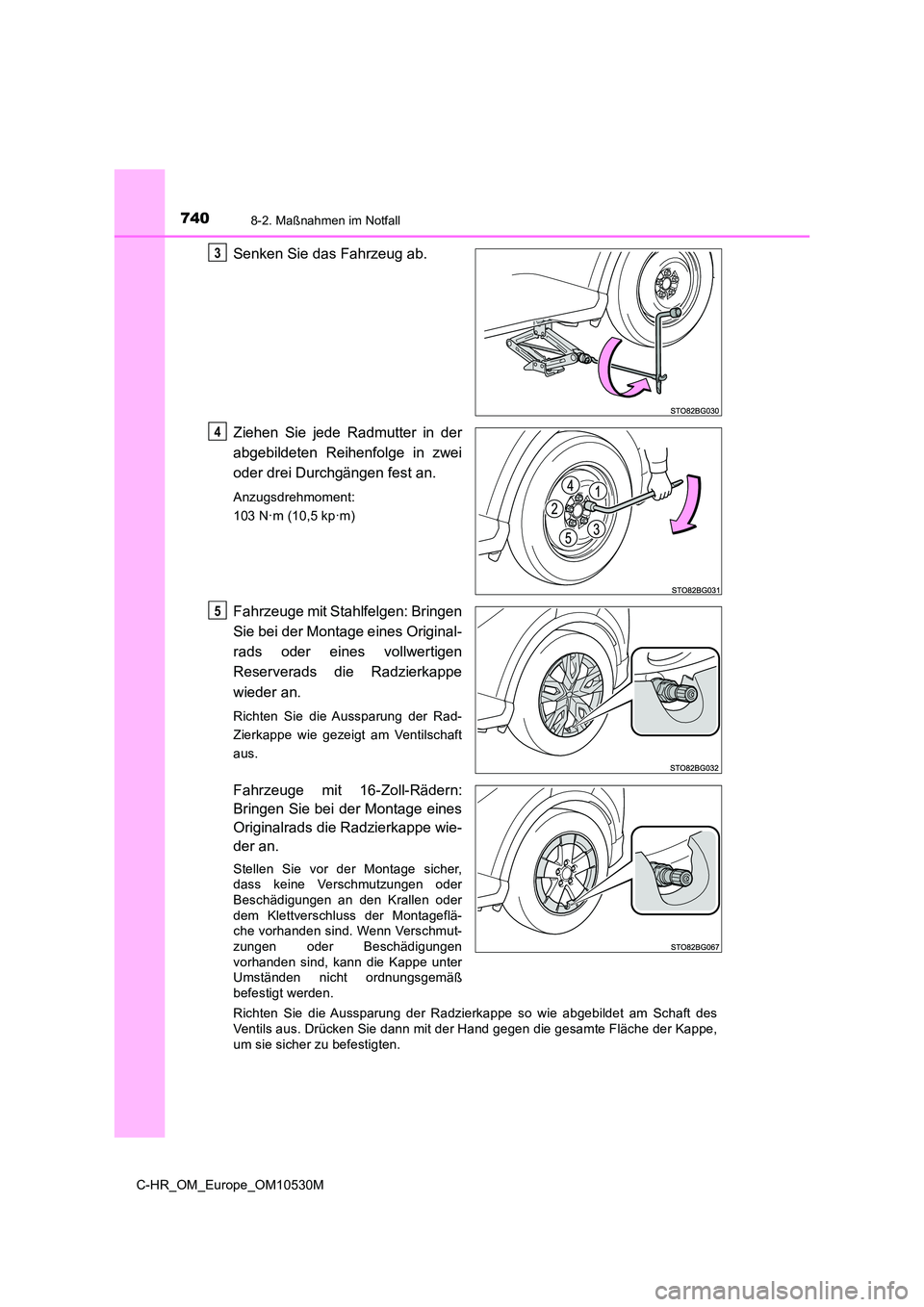

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Fahrzeuge mit Stahlfelgen: Bringen
Sie bei der Montage eines Original-
rads oder eines vollwertigen
Reserverads die Radzierkappe
wieder an.
Richten Sie die Aussparung der Rad-
Zierkappe wie gezeigt am Ventilschaft
aus.
Fahrzeuge mit 16-Zoll-Rädern:
Bringen Sie bei der Montage eines
Originalrads die Radzierkappe wie-
der an.
Stellen Sie vor der Montage sicher, dass keine Verschmutzungen oder
Beschädigungen an den Krallen oder dem Klettverschluss der Montageflä-che vorhanden sind. Wenn Verschmut-
zungen oder Beschädigungen vorhanden sind, kann die Kappe unterUmständen nicht ordnungsgemäß
befestigt werden.
Richten Sie die Aussparung der Radzierkappe so wie abgebildet am Schaft des Ventils aus. Drücken Sie dann mit der Hand gegen die gesamte Fläche der Kappe,
um sie sicher zu befestigten.
3
4
5

7418-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

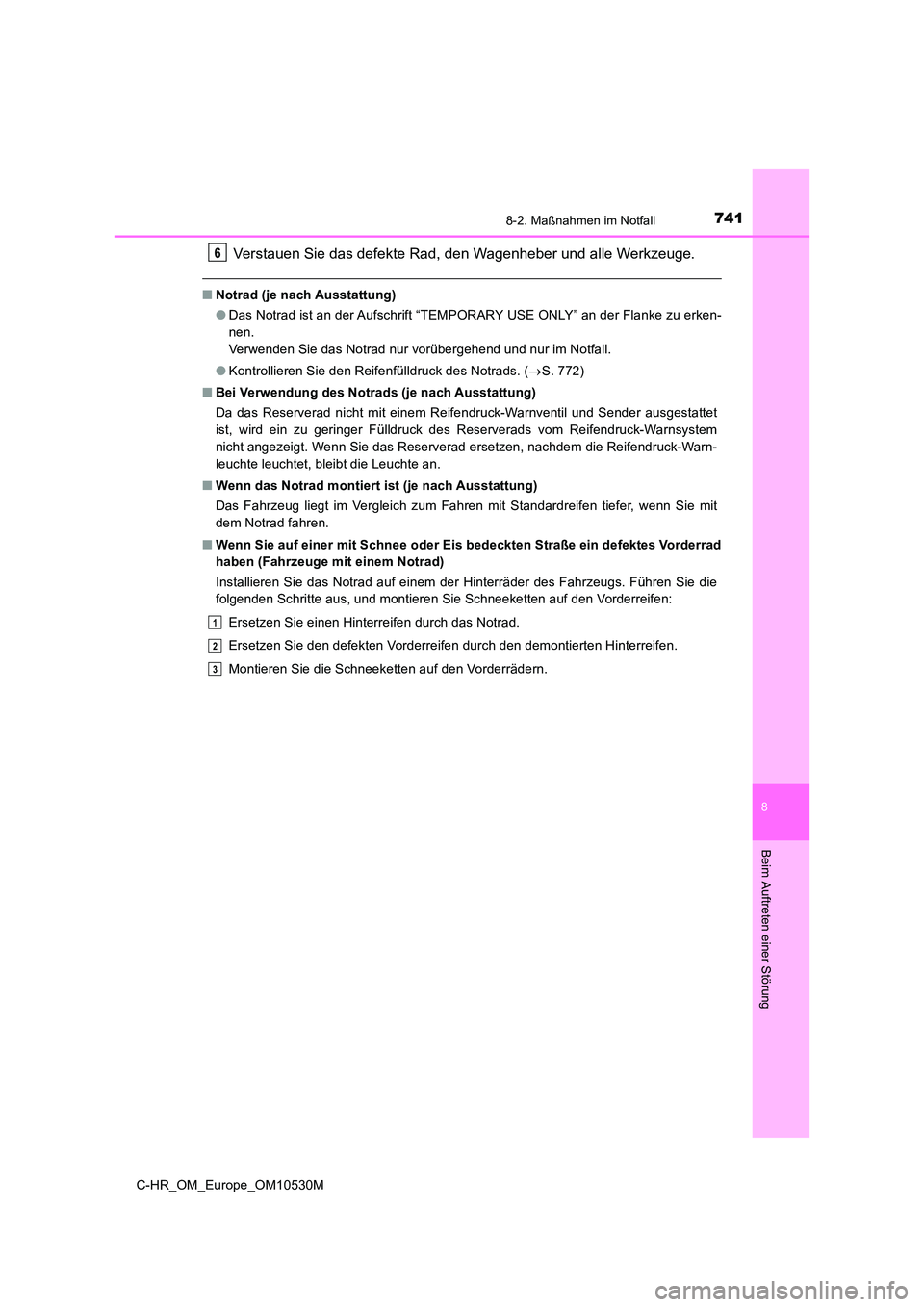

Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.
■Notrad (je nach Ausstattung)
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Kontrollieren Sie den Reifenfülldruck des Notrads. (S. 772)
■ Bei Verwendung des Notrads (je nach Ausstattung)
Da das Reserverad nicht mit einem Reifendruck-Warnventil und Sender ausgestattet
ist, wird ein zu geringer Fülldruck des Reserverads vom Reifendruck-Warnsystem
nicht angezeigt. Wenn Sie das Reserverad ersetzen, nachdem die Reifendruck-Warn-
leuchte leuchtet, bleibt die Leuchte an.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit
dem Notrad fahren.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben (Fahrzeuge mit einem Notrad)
Installieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.
6
1
2
3

7428-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
■ Zertifizierung für diesen Wagenheber

7438-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
WARNUNG
■Bei Verwendung des Notrads (je nach Ausstattung)
● Denken Sie daran, dass das Notrad eigens für den Einsatz mit Ihrem Fahrzeug
konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahrzeug.
● Verwenden Sie nicht mehrere Noträder gleichzeitig.
● Ersetzen Sie das Notrad schnellstmöglich durch ein normales Rad.
● Vermeiden Sie abrupte Lenkbewegungen oder Beschleunigungs-, Brems- und
Schaltvorgänge, die zu einem plötzlichen Eingriff der Motorbremse führen.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Eventuell kann die Fahrzeuggeschwindigkeit nicht richtig erkannt werden, und even-
tuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
Darüber hinaus funktionieren die folgenden Systeme möglicherweise nicht nur feh-
lerhaft, sondern können auch die Komponenten des Antriebsstrangs negativ beein-
flussen:
• Dynamisches Allradsystem mit Drehmomentregelung (Modelle mit Allradantrieb)
■ Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Ausstat-
tung)
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit lebensgefährli-
chen Verletzungen kommen.
■ Nach der Verwendung der Werkzeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber
sicher an ihrem Aufbewahrungsort verstaut sind, um die Gefahr von Verletzungen
bei einer Kollision oder einer Notbremsung zu reduzieren.
• ABS & Bremsassistent
•VSC
•TRC
•EPS
• Automatisches Fernlicht*
• PCS (Pre-Collision-System)*
• LDA (Spurwechselwarnung mit Len-
kungssteuerung)*
• Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich*
*: Je nach Ausstattung
• Dynamische Radar-Geschwindig-
keitsregelung*
• Geschwindigkeitsregelsystem*
• BSM (Totwinkel-Assistent)*
• Toyota Einparkhilfe-Sensor*
• S-IPA (Simple Intelligent Parking
Assist System)*
• Rückfahrmonitor-System*
• Navigationssystem*

7448-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

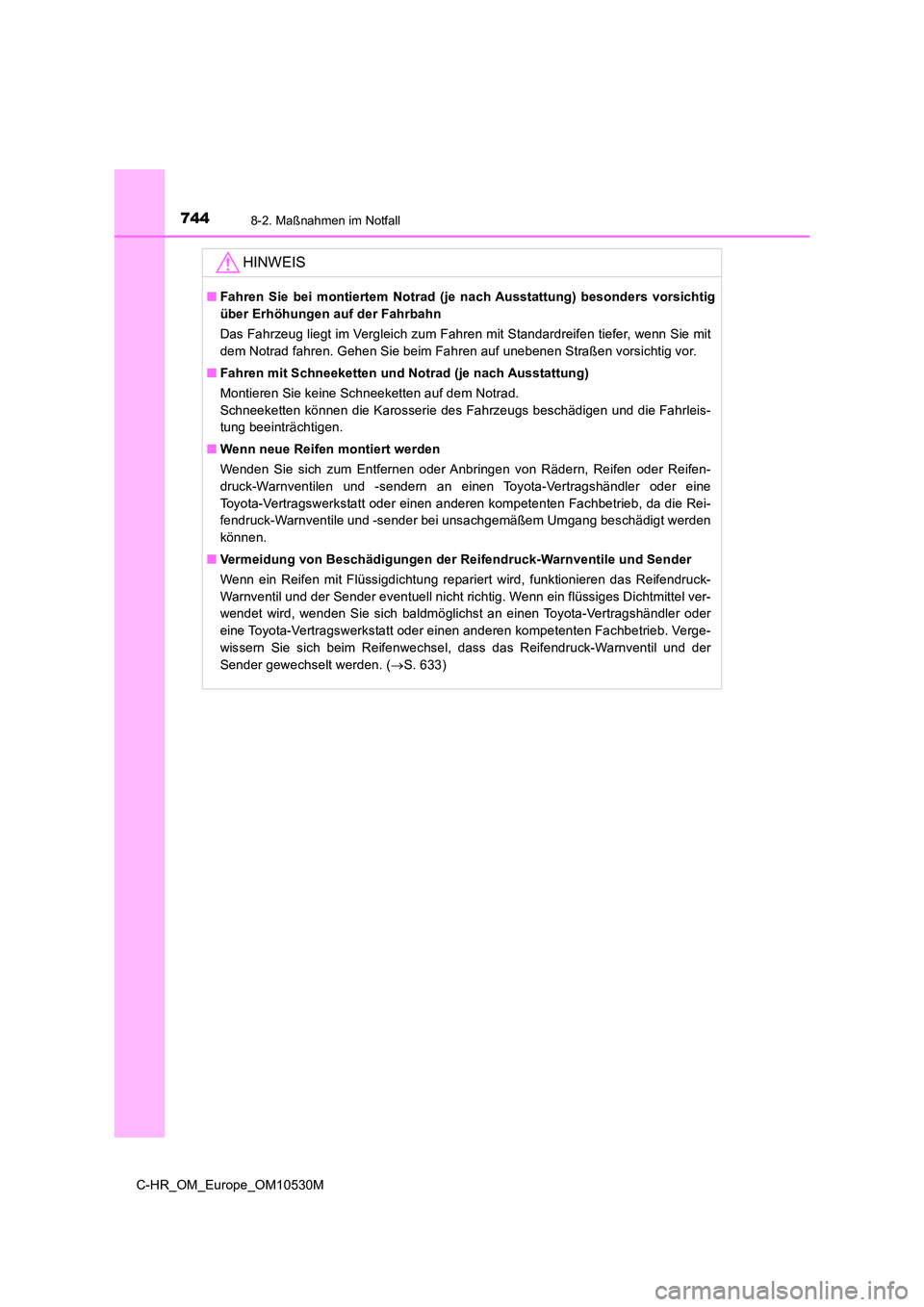

HINWEIS
■Fahren Sie bei montiertem Notrad (je nach Ausstattung) besonders vorsichtig
über Erhöhungen auf der Fahrbahn
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit
dem Notrad fahren. Gehen Sie beim Fahren auf unebenen Straßen vorsichtig vor.
■ Fahren mit Schneeketten und Notrad (je nach Ausstattung)
Montieren Sie keine Schneeketten auf dem Notrad.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■ Wenn neue Reifen montiert werden
Wenden Sie sich zum Entfernen oder Anbringen von Rädern, Reifen oder Reifen-
druck-Warnventilen und -sendern an einen Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb, da die Rei-
fendruck-Warnventile und -sender bei unsachgemäßem Umgang beschädigt werden
können.
■ Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmöglichst an einen Toyota-Vertragshändler oder
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-
wissern Sie sich beim Reifenwechsel, dass das Reifendruck-Warnventil und der
Sender gewechselt werden. ( S. 633)
