7458-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Wenn der Motor nicht anspringt
Einer der folgenden Punkte kann die Störung verursachen:
● Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
● Der Motor ist möglicherweise mit Kraftstoff geflutet (abgesoffen).
Versuchen Sie noch einmal, den Motor unter Beachtung des korrekten
Anlassvorgangs zu starten. ( S. 233, 236)
● Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
( S. 87)
Einer der folgenden Punkte kann die Störung verursachen:
● Die Batterie ist möglicherweise entladen. (S. 750)
● Die Anschlüsse der Batteriepole sind möglicherweise locker oder korro-
diert.
Das Anlassersystem des Motors weist möglicherweise aufgrund eines elektri-
schen Problems eine Funktionsstörung auf. Das kann z.B. vorkommen, wenn
die Batterie des elektronischen Schlüssels leer ist oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch eine Notlösung, um den Motor zu starten.
( S. 746)
Wenn der Motor trotz Einhaltung des korrekten Anlassvorgangs
( S. 233, 236) nicht anspringt, prüfen Sie die folgenden Punkte:
Der Motor springt nicht an, obwohl der Anlasser normal arbeitet.
Der Anlasser dreht langsam, die Innenleuchten und Scheinwerfer
leuchten trübe und die Hupe ertönt gar nicht oder nur schwach.
Der Anlasser dreht nicht durch (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem)

7468-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

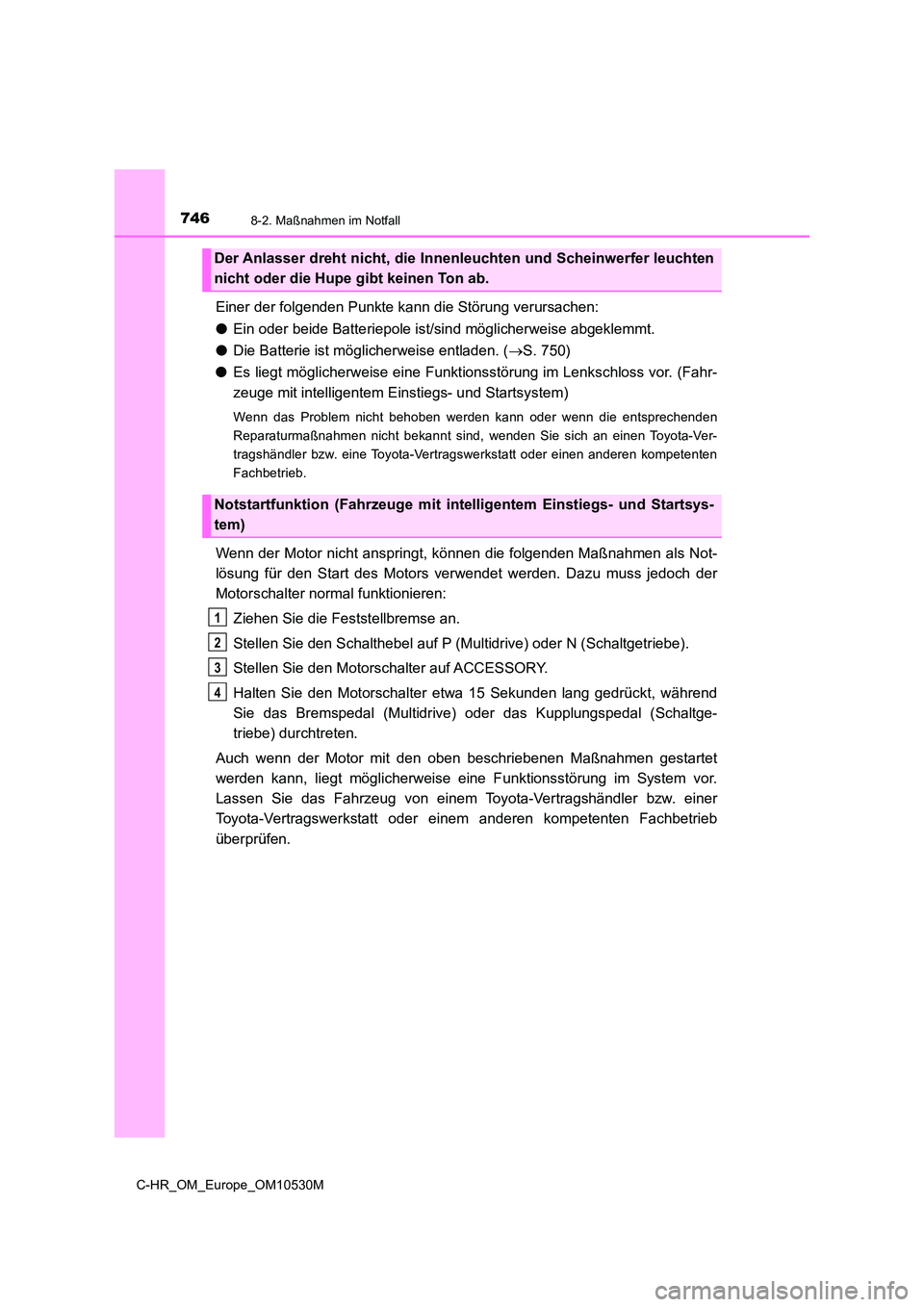

Einer der folgenden Punkte kann die Störung verursachen:
● Ein oder beide Batteriepole ist/sind möglicherweise abgeklemmt.
● Die Batterie ist möglicherweise entladen. (S. 750)
● Es liegt möglicherweise eine Funktionsstörung im Lenkschloss vor. (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem)
Wenn das Problem nicht behoben werden kann oder wenn die entsprechenden
Reparaturmaßnahmen nicht bekannt sind, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn der Motor nicht anspringt, können die folgenden Maßnahmen als Not-
lösung für den Start des Motors verwendet werden. Dazu muss jedoch der
Motorschalter normal funktionieren:
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
Stellen Sie den Motorschalter auf ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltge-
triebe) durchtreten.
Auch wenn der Motor mit den oben beschriebenen Maßnahmen gestartet
werden kann, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Der Anlasser dreht nicht, die Innenleuchten und Scheinwerfer leuchten
nicht oder die Hupe gibt keinen Ton ab.
Notstartfunktion (Fahrzeuge mit in telligentem Einstiegs- und Startsys-
tem)
1
2
3
4

7478-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Wenn der elektronische Schlüssel nicht ordnungsgemäß funkti-
oniert (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Verwenden Sie den mechanischen Schlüssel ( S. 146) für die folgenden Vor-
gänge:
Verriegelt alle Türen
Schließt die Fenster (drehen und
halten)*
Entriegelt alle Türen
Öffnet die Fenster (drehen und
gedrückt halten)*
*: Diese Einstellungen müssen von
einem Toyota-Vertragshändler oder
einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe-
trieb angepasst werden. ( S. 776)
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug gestört ist ( S. 174) oder wenn die Batterie des elektro-
nischen Schlüssels leer ist, können das intelligente Einstiegs- und
Startsystem und die Funkfernbedi enung nicht verwendet werden. In
solchen Fällen können unter Beach tung des unten beschriebenen Vor-
gangs die Türen geöffnet und der Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2
3
4

7488-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Multidrive: Stellen Sie sicher, dass der Schalthebel in der Stellung P steht,
und betätigen Sie das Bremspedal.
Schaltgetriebe: Stellen Sie den Schalthebel auf N, und betätigen Sie das
Kupplungspedal.
Berühren Sie den Motorschalter
mit der zum Toyota-Symbol gerich-
teten Seite des elektronischen
Schlüssels.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
der Motorschalter wechselt zum Modus
IGNITION ON.
Wenn das intelligente Einstiegs- und
Startsystem in der Einstellung für die
kundenspezifische Anpassung deakti-
viert wurde, wird der Motorschalter in
den Modus ACCESSORY gestellt.
Treten Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) fest durch und überprüfen Sie, ob und Meldungen in der
Multi-Informationsanzeige angezeigt werden.
Drücken Sie den Motorschalter.
Wenn der Motor trotzdem nicht gestartet werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. ei ne Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
Anlassen des Motors
1
2
3
4

7498-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
■Anhalten des Motors
Ziehen Sie die Feststellbremse an, stellen Sie den Schalthebel auf P (Multidrive) oder
N (Schaltgetriebe) und drücken Sie den Motorschalter, so wie Sie es im Normalfall
beim Abstellen des Motors tun.
■ Austausch der Schlüsselbatterie
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist,
wird empfohlen, die Batterie des elektronischen Schlüssels sofort zu wechseln, wenn
diese leer ist. ( S. 652)
■ Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechanischen Schlüssel wird das Alarmsystem
nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während das
Alarmsystem eingestellt ist, wird der Alarm eventuell ausgelöst.
■ Ändern des Modus des Motorschalters
Lösen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und
drücken Sie den Motorschalter in Schritt weiter oben.
Der Motor wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter
gewechselt. ( S. 238)
■ Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
● Stellen Sie sicher, dass das intelligente Einstiegs- und Startsystem und das Starttas-
tensystem nicht in den Einstellungen für die kundenspezifische Anpassung deakti-
viert wurden. Wenn es ausgeschaltet ist, schalten Sie die Funktion ein.
(Anpassbare Funktionen S. 776)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Wenn die Funktion aktiviert
ist, deaktivieren Sie sie.
( S. 173)
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fens-
terheber betätigt werden
Betätigen Sie die elektrischen Fensterheber, nachdem Sie sichergestellt haben,
dass nicht die Gefahr besteht, dass sich Personen Körperteile im Seitenfenster ein-
klemmen können. Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüs-
sel zu verwenden. Es besteht die Gefahr, dass Kinder oder andere Insassen sich
Körperteile im Fenster einklemmen.
3

7508-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Wenn die Fahrzeugbatterie entladen ist
Wenn Sie einen Starthilfekabelsatz und ein zweites Fahrzeug mit 12-V-Batte-
rie zur Verfügung haben, können Sie Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.Fahrzeuge mit einem Alarm
( S. 97): Vergewissern Sie sich,
dass Sie den Schlüssel mit sich
führen.
Wenn die Starthilfekabel angeschlos-
sen werden, kann es in Abhängigkeit
von der konkreten Situation vorkom-
men, dass der Alarm ausgelöst wird
und die Türen verriegelt werden.
(  S. 100)
Öffnen Sie die Motorhaube. ( S. 615)
Wenn die Fahrzeugbatterie entladen ist, kann der Motor auf folgende
Weise gestartet werden.
Sie können sich auch an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine n anderen kompetenten Fachbetrieb
oder eine Reparaturwerkstatt wenden.
1
2

7518-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

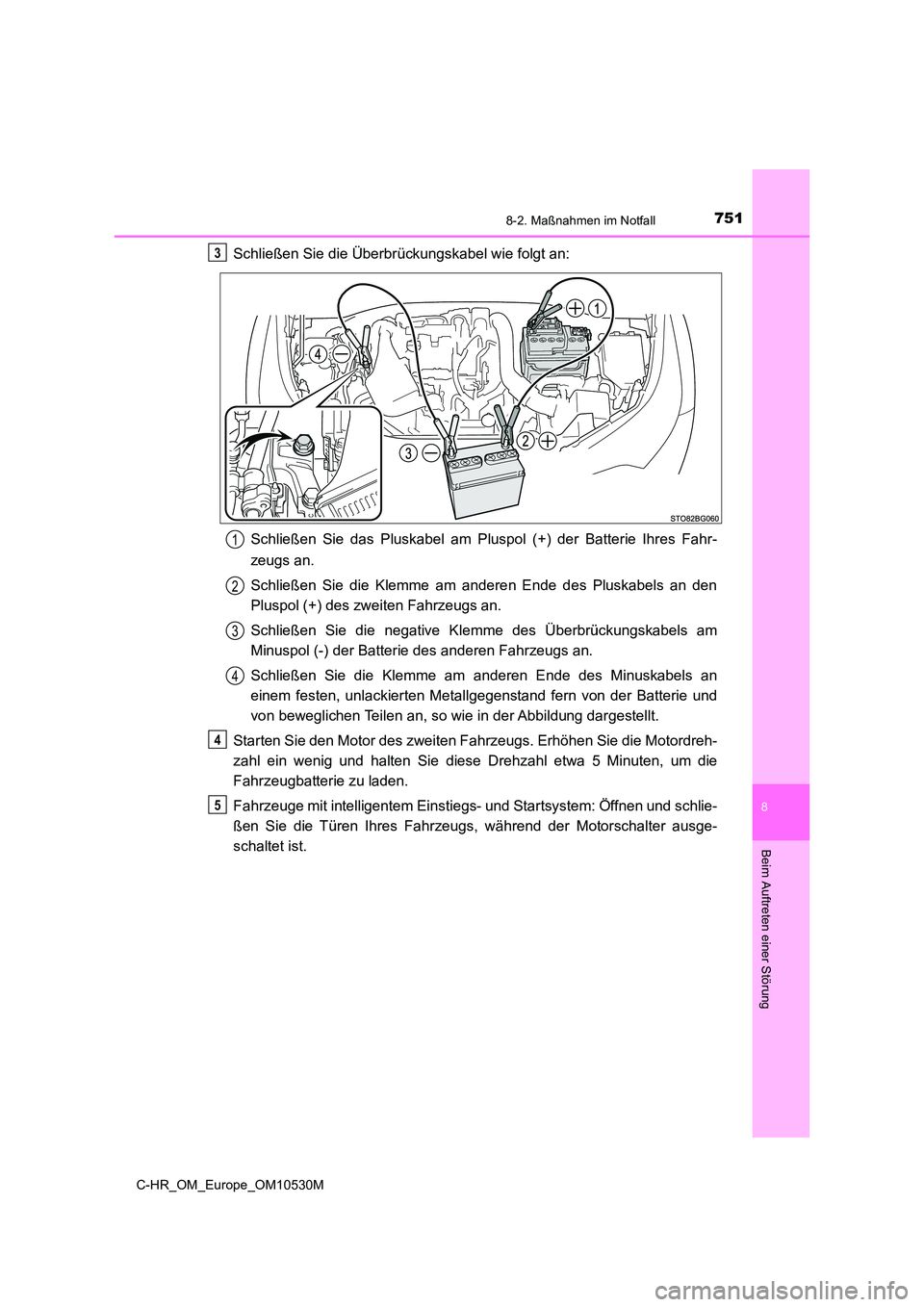

Schließen Sie die Überbrückungskabel wie folgt an:
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl etwa 5 Minuten, um die
Fahrzeugbatterie zu laden.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Öffnen und schlie-
ßen Sie die Türen Ihres Fahrzeugs, während der Motorschalter ausge-
schaltet ist.
3
1
2
3
4
4
5

7528-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Halten Sie die Motordrehzahl des zweiten Fahrzeugs, stellen Sie den
Motorschalter auf Stellung “ON”, und lassen Sie den Motor an.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Halten Sie die Motordrehzahl des zweiten Fahrzeugs, stellen Sie den
Motorschalter in den Modus IGNITION ON und lassen Sie dann den Motor
an.
Entfernen Sie die Starthilfekabel in genau umgekehrter Reihenfolge zu
der, in der sie angebracht wurden, sobald der Motor des Fahrzeugs ange-
sprungen ist.
Sobald der Motor gestartet werden kann, lassen Sie das Fahrzeug so schnell
wie möglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Anlassen des Motors bei entladener Batterie (Fahrzeuge mit Multidrive)
Der Motor kann nicht durch Anschieben angelassen werden.
■ Um ein Entladen der Batterie zu vermeiden
● Schalten Sie Scheinwerfer und Audiosystem aus, solange der Motor gestoppt ist.
(Fahrzeuge mit Stop & Start-System: außer wenn der Motor durch das Stop & Start-
System angehalten wurde.)
● Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei starkem Verkehr usw.
■ Laden der Batterie
Die in der Batterie gespeicherte Elektrizität entlädt sich mit der Zeit, auch wenn das
Fahrzeug nicht verwendet wird. Die Ursachen dafür sind die natürliche Entladung und
die Ableitwirkung bestimmter elektrischer Vorrichtungen. Wenn das Fahrzeug über
einen längeren Zeitraum nicht verwendet wird, kann sich die Batterie entladen. Das
führt dazu, dass der Motor nicht gestartet werden kann. (Die Batterie wird beim Fahren
automatisch wieder aufgeladen.)
