2016 TOYOTA C-HR Betriebsanleitungen (in German)

7058-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

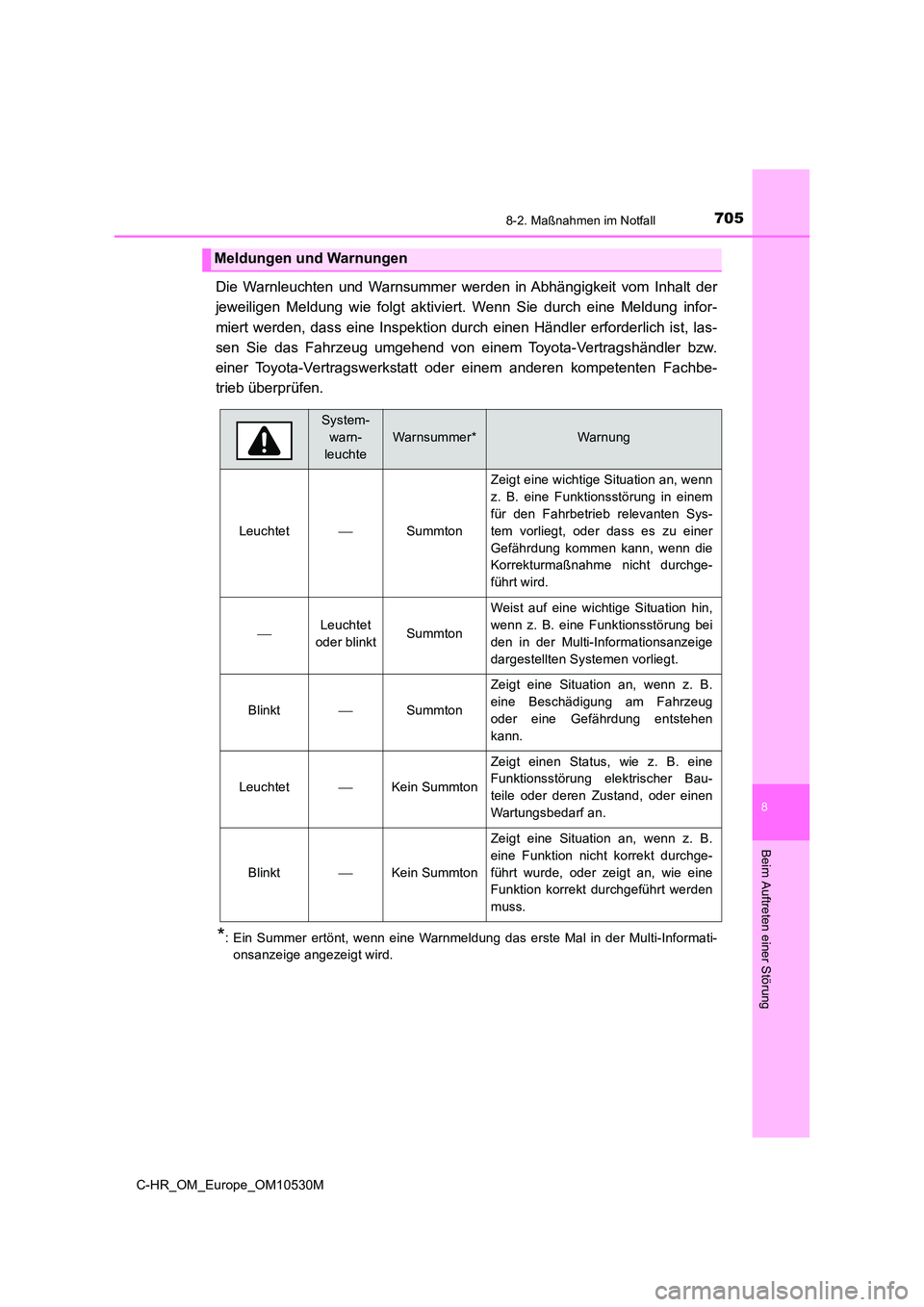

Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung infor-
miert werden, dass eine Inspektion durch einen Händler erforderlich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
System-
warn-
leuchte
Warnsummer*Warnung
Leuchtet Summton
Zeigt eine wichtige Situation an, wenn
z. B. eine Funktionsstörung in einem
für den Fahrbetrieb relevanten Sys-
tem vorliegt, oder dass es zu einer
Gefährdung kommen kann, wenn die
Korrekturmaßnahme nicht durchge-
führt wird.
Leuchtet
oder blinktSummton
Weist auf eine wichtige Situation hin,
wenn z. B. eine Funktionsstörung bei
den in der Multi-Informationsanzeige
dargestellten Systemen vorliegt.
BlinktSummton
Zeigt eine Situation an, wenn z. B.
eine Beschädigung am Fahrzeug
oder eine Gefährdung entstehen
kann.
LeuchtetKein Summton
Zeigt einen Status, wie z. B. eine
Funktionsstörung elektrischer Bau-
teile oder deren Zustand, oder einen
Wartungsbedarf an.
BlinktKein Summton
Zeigt eine Situation an, wenn z. B.
eine Funktion nicht korrekt durchge-
führt wurde, oder zeigt an, wie eine
Funktion korrekt durchgeführt werden
muss.

7068-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
■Warnmeldungen
Die unten erläuterten Warnmeldungen können in Abhängigkeit von den Betriebsbedin-
gungen und den technischen Daten des Fahrzeugs von den tatsächlichen Meldungen
abweichen.
■ Systemwarnleuchten
Die Hauptwarnleuchte leuchtet oder blinkt in den folgenden Fällen nicht.
Stattdessen leuchtet eine separate Systemwarnleuchte auf, während eine Meldung in
der Multi-Informationsanzeige angezeigt wird.
● “ABS-Fehlfunktion. Bitte Händler kontaktieren.”:
Die ABS-Warnleuchte leuchtet auf. ( S. 694)
● Fahrzeuge mit Monochrom-Display:
Zeigt an, dass eine Tür bei stehendem Fahrzeug nicht richtig geschlossen ist.:
Die Türkontrollleuchte leuchtet auf. ( S. 697)
■ Wenn “Bitte Händler kontaktieren.” angezeigt wird
Das in der Multi-Informationsanzeige gezeigte System oder Teil weist eine Funktions-
störung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn eine Meldung bezüglich eines Bedienvorgangs angezeigt wird
● Wenn eine Meldung bezüglich der Betätigung des Gaspedals oder des Bremspedals
angezeigt wird
Eine Warnmeldung bezüglich der Betätigung des Bremspedals kann angezeigt wer-
den, während Fahrerassistenzsysteme wie das PCS (Pre-Collision System) (je nach
Ausstattung) oder die dynamische Radar-Geschwindigkeitsregelung (je nach Aus-
stattung) aktiv sind. Wenn eine Warnmeldung angezeigt wird, verringern Sie die
Geschwindigkeit des Fahrzeugs oder folgen Sie den Anweisungen in der Multi-Infor-
mationsanzeige.
● Eine Warnmeldung wird angezeigt, wenn die Notbremsüberbrückung in Betrieb ist
( S. 212). Folgen Sie den Anweisungen in der Multi-Informationsanzeige.
● Wenn eine Meldung bezüglich der Betätigung des Motorschalters angezeigt wird
Es wird eine Anweisung für die Betätigung des Motorschalters angezeigt, wenn eine
fehlerhafte Prozedur für den Start des Motors durchgeführt wird oder wenn der
Motorschalter falsch betätigt wird. Folgen Sie den Anweisungen in der Multi-Informa-
tionsanzeige, um den Motorschalter erneut zu betätigen.
● Wenn eine Meldung bezüglich der Betätigung des Schalthebels angezeigt wird
Um zu verhindern, dass der Schalthebel falsch betätigt wird oder das Fahrzeug sich
unerwartet in Bewegung setzt, wird in der Multi-Informationsanzeige unter Umstän-
den eine Meldung angezeigt, in der der Fahrer zu einer Betätigung des Schalthebels
aufgefordert wird. Folgen Sie in dem Fall den Anweisungen in der Meldung und betä-
tigen Sie den Schalthebel.
● Wenn eine Meldung oder ein Bild bezüglich eines offenen/geschlossenen Teils oder
des Nachfüllens von Verbrauchsmitteln angezeigt wird
Überprüfen Sie das in der Multi-Informationsanzeige oder anhand einer Warnleuchte
gekennzeichnete Teil und führen Sie dann die Behebungsmaßnahme durch, wie z.
B. Schließen einer offenen Tür oder Nachfüllen von Verbrauchsmitteln.

7078-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
■ Wenn “Siehe Betriebsanleitung.” angezeigt wird
● Wenn “Geringe Bremskraft. An sicherer Stelle anhalten. Siehe Betriebsanleitung.”
angezeigt wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahr-
zeug unverzüglich an einer sicheren Stelle an und wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb. Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
● Fahrzeuge mit Farb-Display:
Wenn “Störung im Zugangs- und Startsystem. Siehe Betriebsanleitung.” angezeigt
wird, liegt möglicherweise eine Funktionsstörung vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn “Fehlfunktion in Ladesystem” angezeigt wird
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahrzeugs vorliegt. Halten
Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb. Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
■ Wenn “Motorkühlmittel- temperatur hoch” angezeigt wird
Zeigt eine zu hohe Kühlmitteltemperatur an. Halten Sie das Fahrzeug umgehend an
einer sicheren Stelle an. ( S. 756)
■ Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an. Halten Sie das Fahrzeug unverzüglich an
einer sicheren Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wenn “Fehlfunktion in AWD-System. 2WD-Modus aktiviert. Bitte Händler kontak-
tieren.” angezeigt wird (nur Modelle mit Allradantrieb)
Weist auf eine Funktionsstörung im Allradsystem hin. Das Allradsystem wird abge-
schaltet und das Fahrzeug wechselt zum Vorderradantrieb.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

7088-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
■ Wenn die folgenden Meldungen angezeigt werden (nur Modelle mit Allradantrieb)
Das System ist möglicherweise überhitzt. Verringern Sie die Fahrzeuggeschwindigkeit
und halten Sie das Fahrzeug an einer sicheren Stelle an.
• “AWD-System überhitzt. 2WD-Modus aktiviert.”
• “AWD-System überhitzt. Umschaltung auf 2WD-Modus.”
■ Wenn “Ölwechsel bald erforderlich.” angezeigt wird
Gibt an, dass das Motoröl gewechselt werden muss. (Die Kontrollleuchte funktioniert
nicht ordnungsgemäß, wenn die Meldung nicht zurückgesetzt wurde.)
Prüfen Sie das Motoröl und führen Sie bei Bedarf einen Ölwechsel durch. Nach dem
Ölwechsel sollte die Meldung zurückgesetzt werden. ( S. 621)
■ Wenn “Ölwechsel erforderlich. Bitte Händler kontaktieren.” angezeigt wird
Zeigt an, dass das Motoröl gewechselt werden muss. (Nachdem das Motoröl gewech-
selt und die Meldung zurückgesetzt wurde.)
Lassen Sie das Motoröl und den Ölfilter von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb prüfen und
wechseln. Nach dem Ölwechsel sollte die Meldung zurückgesetzt werden. ( S. 621)
■ Wenn “Neuer Schlüssel registriert. Details bitte beim Händler erfragen.” ange-
zeigt wird (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Diese Meldung wird über einen Zeitraum von ca. einer Woche nach der Registrierung
eines neuen elektronischen Schlüssels beim Öffnen der Fahrertür angezeigt, wenn die
Türen von außen entriegelt wurden.
Wenn die Meldung angezeigt wird, obwohl Sie keinen neuen elektronischen Schlüssel
registriert haben, lassen Sie von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen, ob ein
unbekannter elektronischer Schlüssel (der nicht in Ihrem Besitz ist) registriert wurde.

7098-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

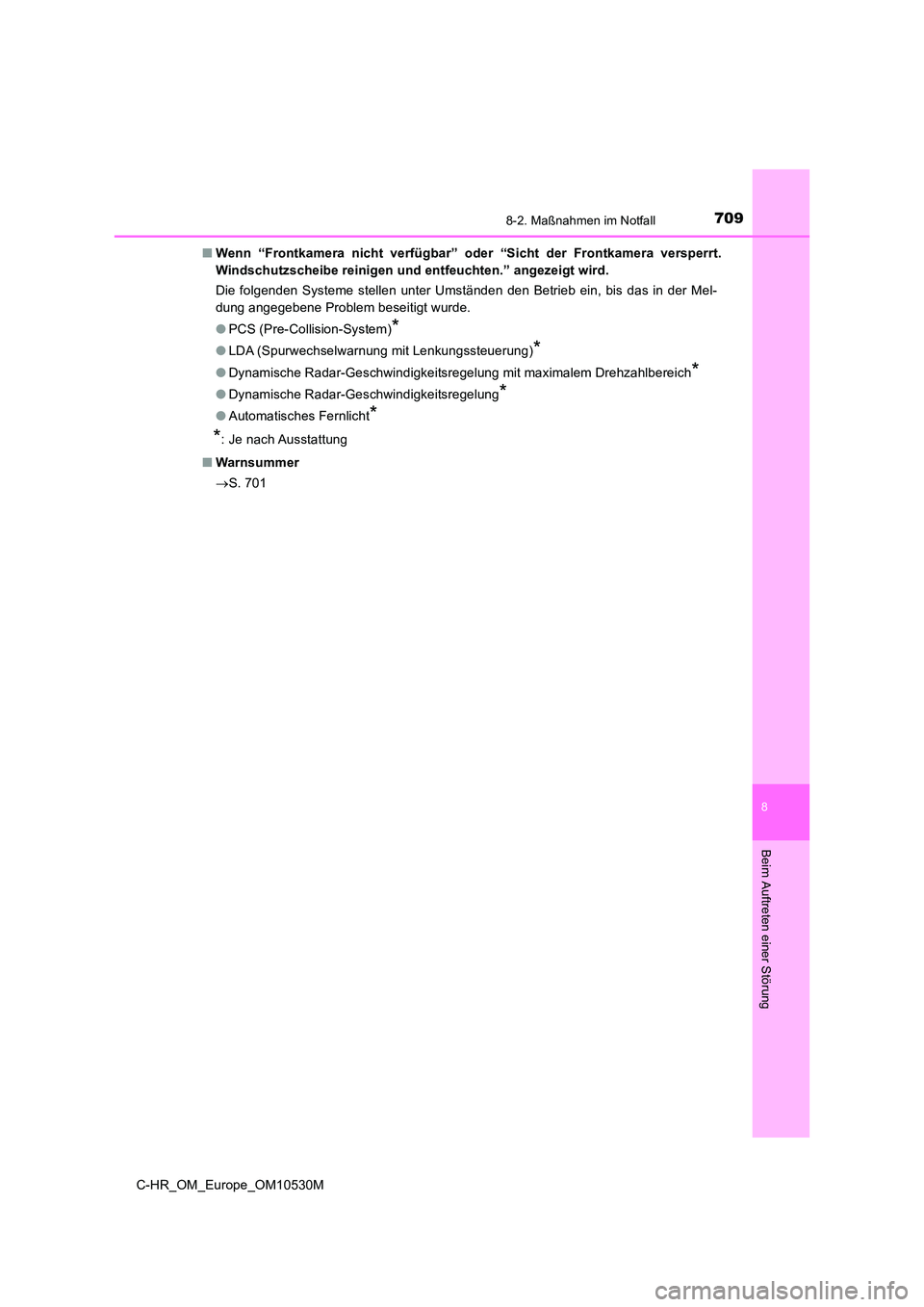

■ Wenn “Frontkamera nicht verfügbar” oder “Sicht der Frontkamera versperrt.
Windschutzscheibe reinigen und entfeuchten.” angezeigt wird.
Die folgenden Systeme stellen unter Umständen den Betrieb ein, bis das in der Mel-
dung angegebene Problem beseitigt wurde.
● PCS (Pre-Collision-System)*
●LDA (Spurwechselwarnung mit Lenkungssteuerung)*
●Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich*
●Dynamische Radar-Geschwindigkeitsregelung*
●Automatisches Fernlicht*
*: Je nach Ausstattung
■ Warnsummer
 S. 701

7108-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Notfall-Reparatur-Kit für Reifen)
Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen sind nicht mit
einem Reserverad ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurd e, kann mit dem Notfall-Reparatur-
Kit für Reifen provisorisch behoben werden.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-
ren.
In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodieren.

7118-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

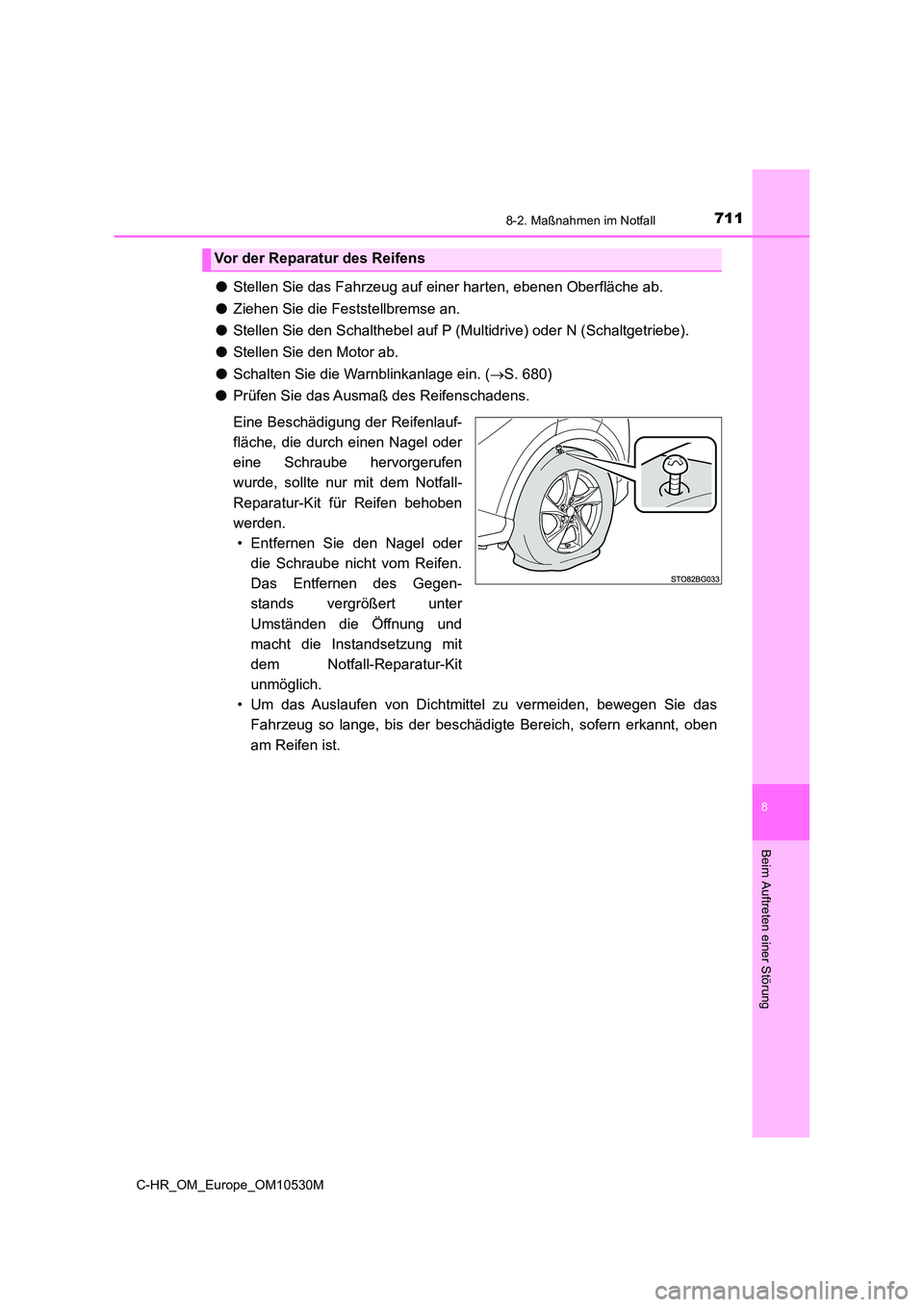

●Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
● Stellen Sie den Motor ab.
● Schalten Sie die Warnblinkanlage ein. (S. 680)
● Prüfen Sie das Ausmaß des Reifenschadens.
Eine Beschädigung der Reifenlauf-
fläche, die durch einen Nagel oder
eine Schraube hervorgerufen
wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben
werden.
• Entfernen Sie den Nagel oder
die Schraube nicht vom Reifen.
Das Entfernen des Gegen-
stands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfall-Reparatur-Kit
unmöglich.
• Um das Auslaufen von Dichtmittel zu vermeiden, bewegen Sie das
Fahrzeug so lange, bis der beschädigte Bereich, sofern erkannt, oben
am Reifen ist.
Vor der Reparatur des Reifens

7128-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

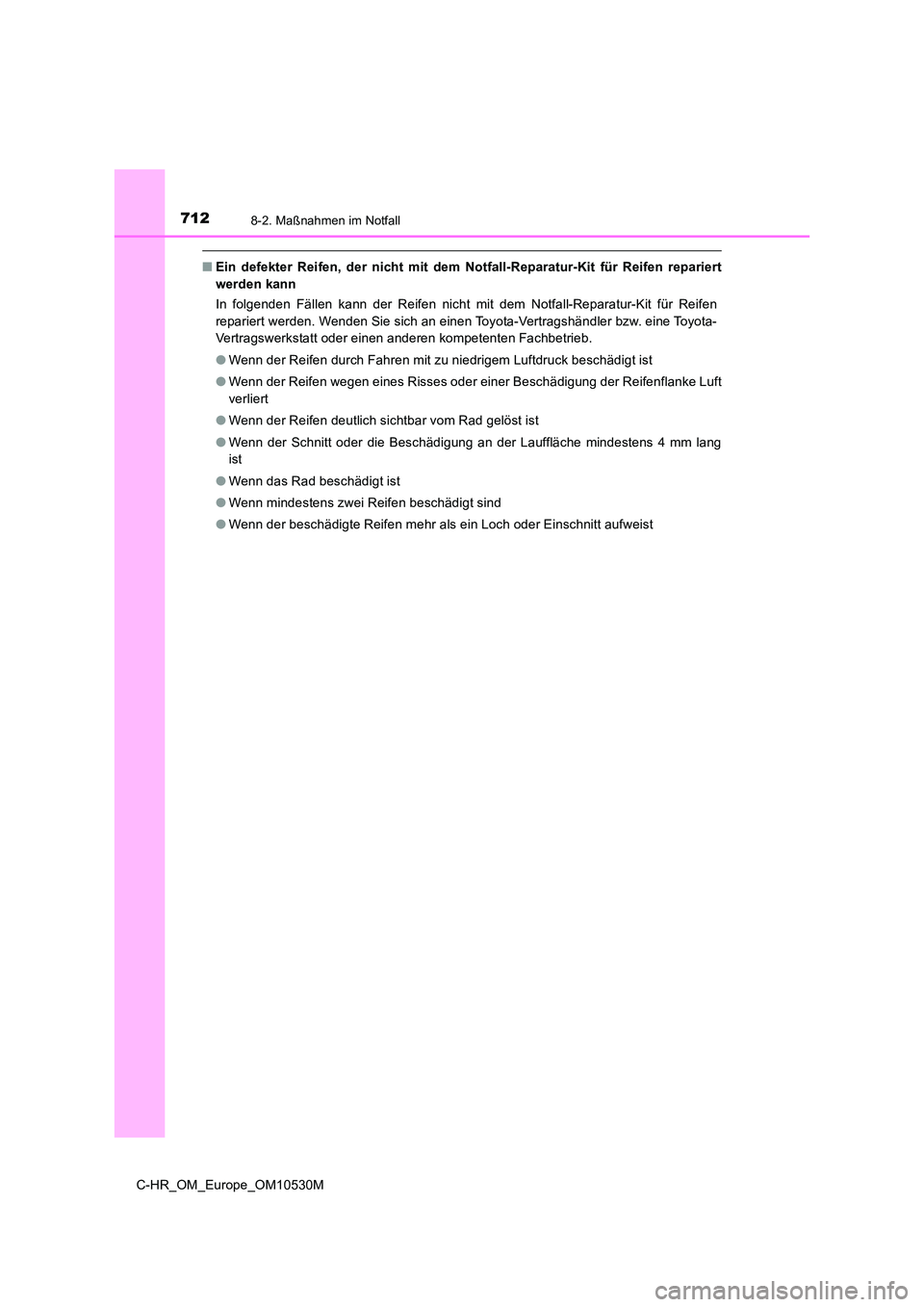

■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert
werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn der Reifen wegen eines Risses oder einer Beschädigung der Reifenflanke Luft
verliert
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn der beschädigte Reifen mehr als ein Loch oder Einschnitt aufweist
