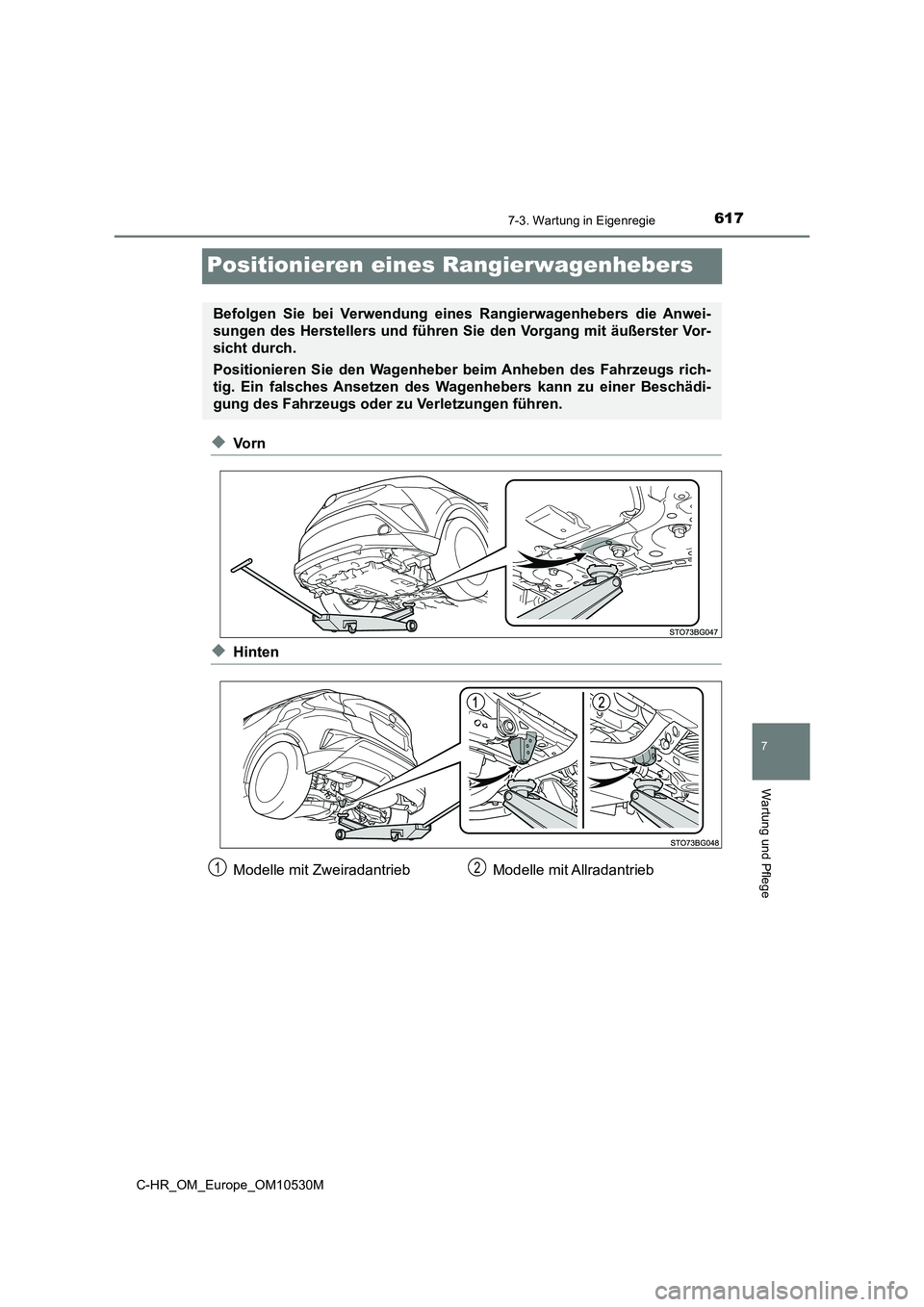

Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Wagenheber beim Anheben des Fahrzeugs rich-
tig. Ein falsches Ansetzen des Wagenhebers kann zu einer Beschädi-
gung des Fahrzeugs oder zu Verletzungen führen.
Modelle mit Zweiradantrieb Modelle mit Allradantrieb12

6187-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

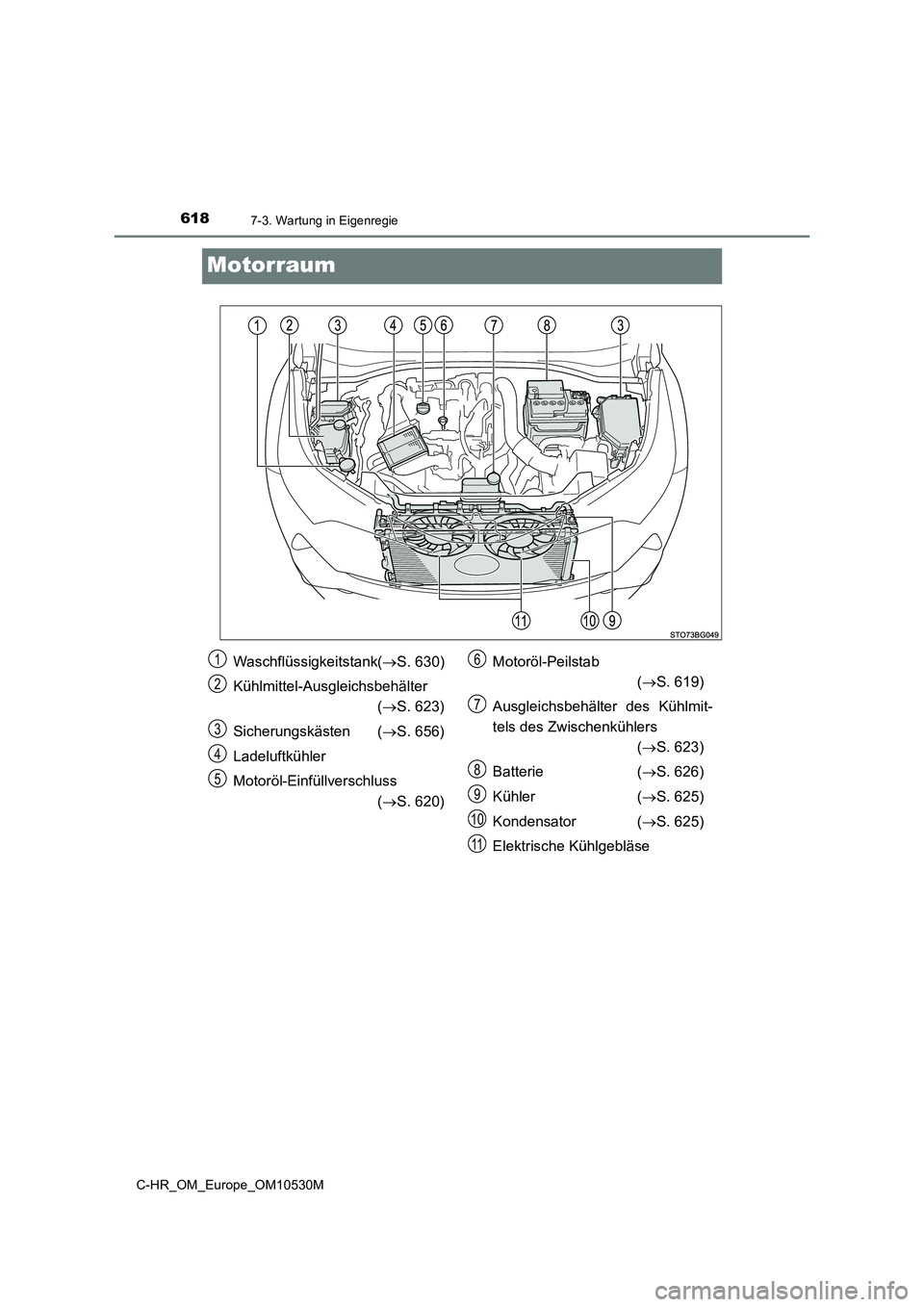

Motorraum
Waschflüssigkeitstank(S. 630)
Kühlmittel-Ausgleichsbehälter
( S. 623)
Sicherungskästen ( S. 656)
Ladeluftkühler
Motoröl-Einfüllverschluss
( S. 620)
Motoröl-Peilstab
( S. 619)
Ausgleichsbehälter des Kühlmit-
tels des Zwischenkühlers
( S. 623)
Batterie ( S. 626)
Kühler ( S. 625)
Kondensator ( S. 625)
Elektrische Kühlgebläse
1
2
3
4
5
6
7
8
9
10
11

6197-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

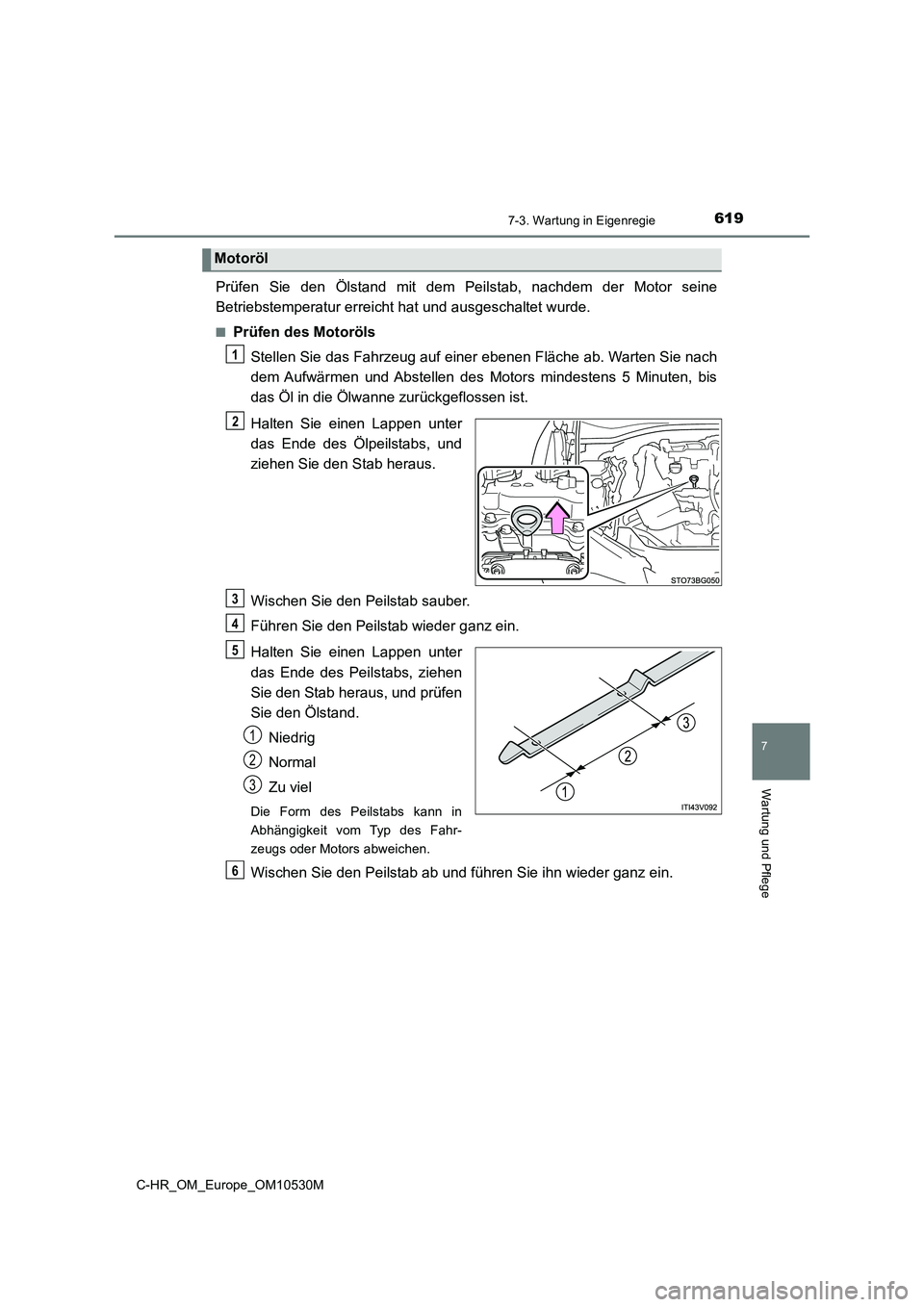

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach
dem Aufwärmen und Abstellen des Motors mindestens 5 Minuten, bis
das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus, und prüfen
Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6

6207-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

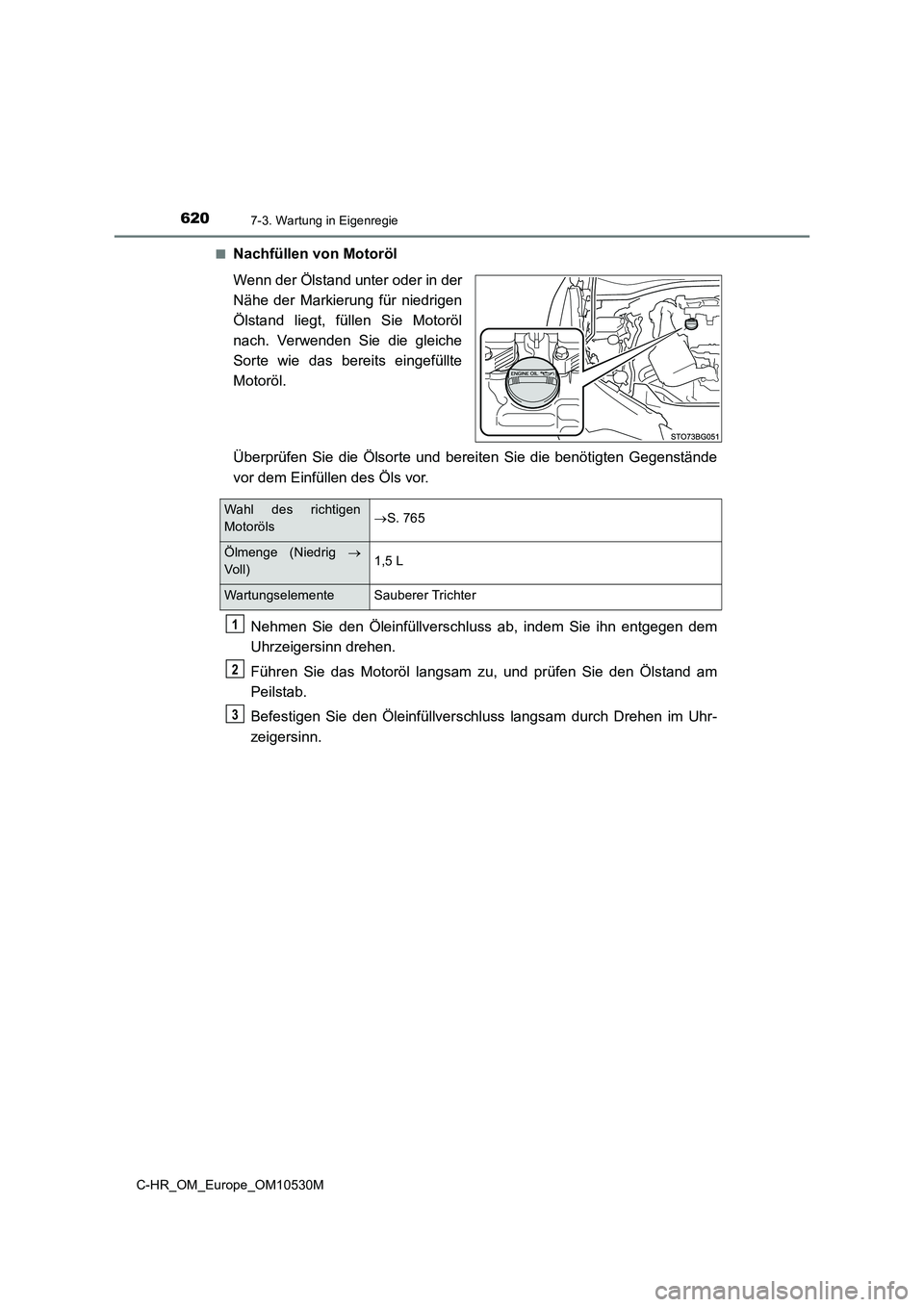

■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl
nach. Verwenden Sie die gleiche
Sorte wie das bereits eingefüllte
Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
Wahl des richtigen
Motoröls  S. 765
Ölmenge (Niedrig 
Voll) 1,5 L
Wartungselemente Sauberer Trichter
1
2
3

6217-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

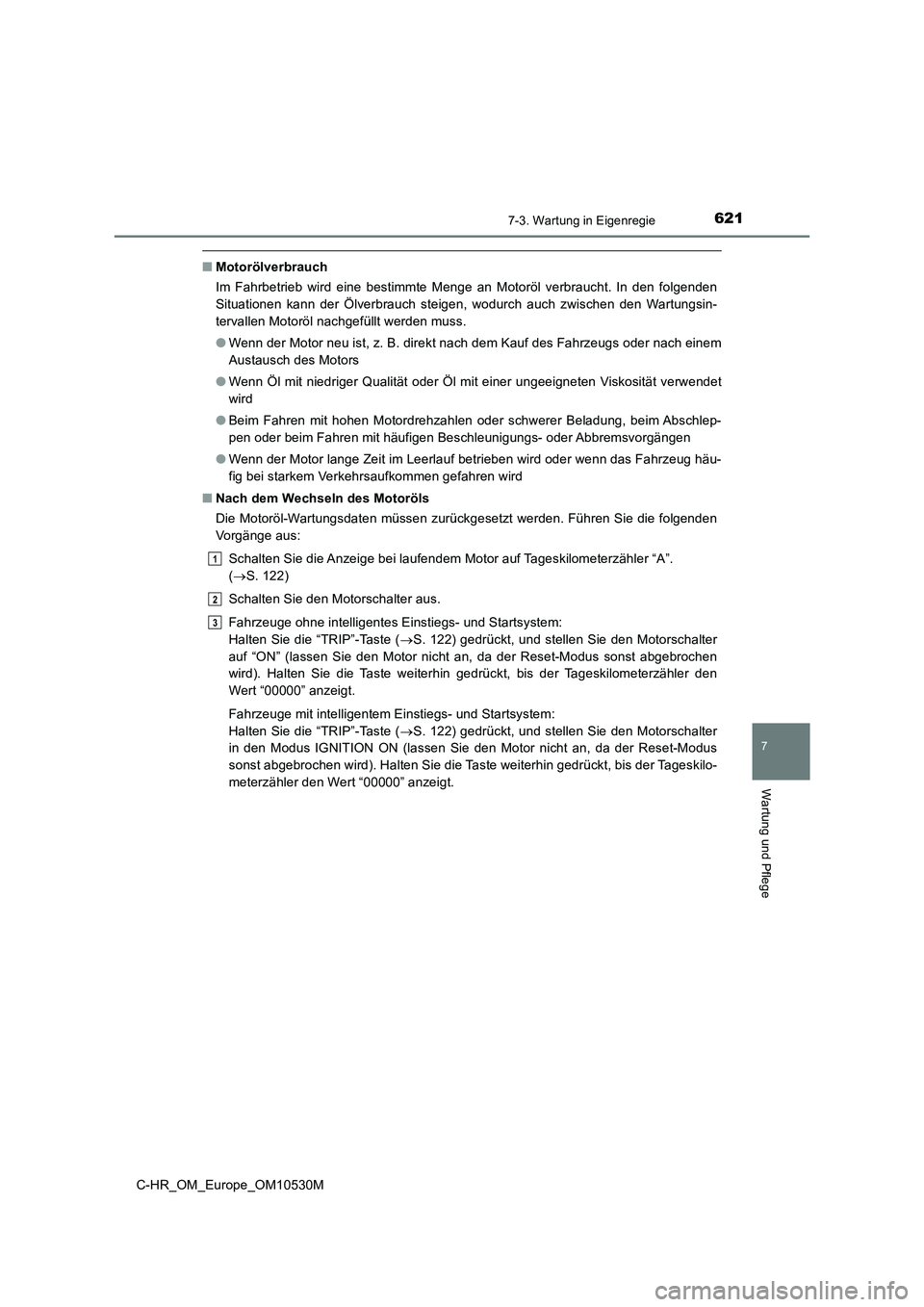

■Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim Abschlep-
pen oder beim Fahren mit häufigen Beschleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
■ Nach dem Wechseln des Motoröls
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Führen Sie die folgenden
Vorgänge aus:
Schalten Sie die Anzeige bei laufendem Motor auf Tageskilometerzähler “A”.
( S. 122)
Schalten Sie den Motorschalter aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Halten Sie die “TRIP”-Taste ( S. 122) gedrückt, und stellen Sie den Motorschalter
auf “ON” (lassen Sie den Motor nicht an, da der Reset-Modus sonst abgebrochen
wird). Halten Sie die Taste weiterhin gedrückt, bis der Tageskilometerzähler den
Wert “00000” anzeigt.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Halten Sie die “TRIP”-Taste ( S. 122) gedrückt, und stellen Sie den Motorschalter
in den Modus IGNITION ON (lassen Sie den Motor nicht an, da der Reset-Modus
sonst abgebrochen wird). Halten Sie die Taste weiterhin gedrückt, bis der Tageskilo-
meterzähler den Wert “00000” anzeigt.
1
2
3

6227-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M

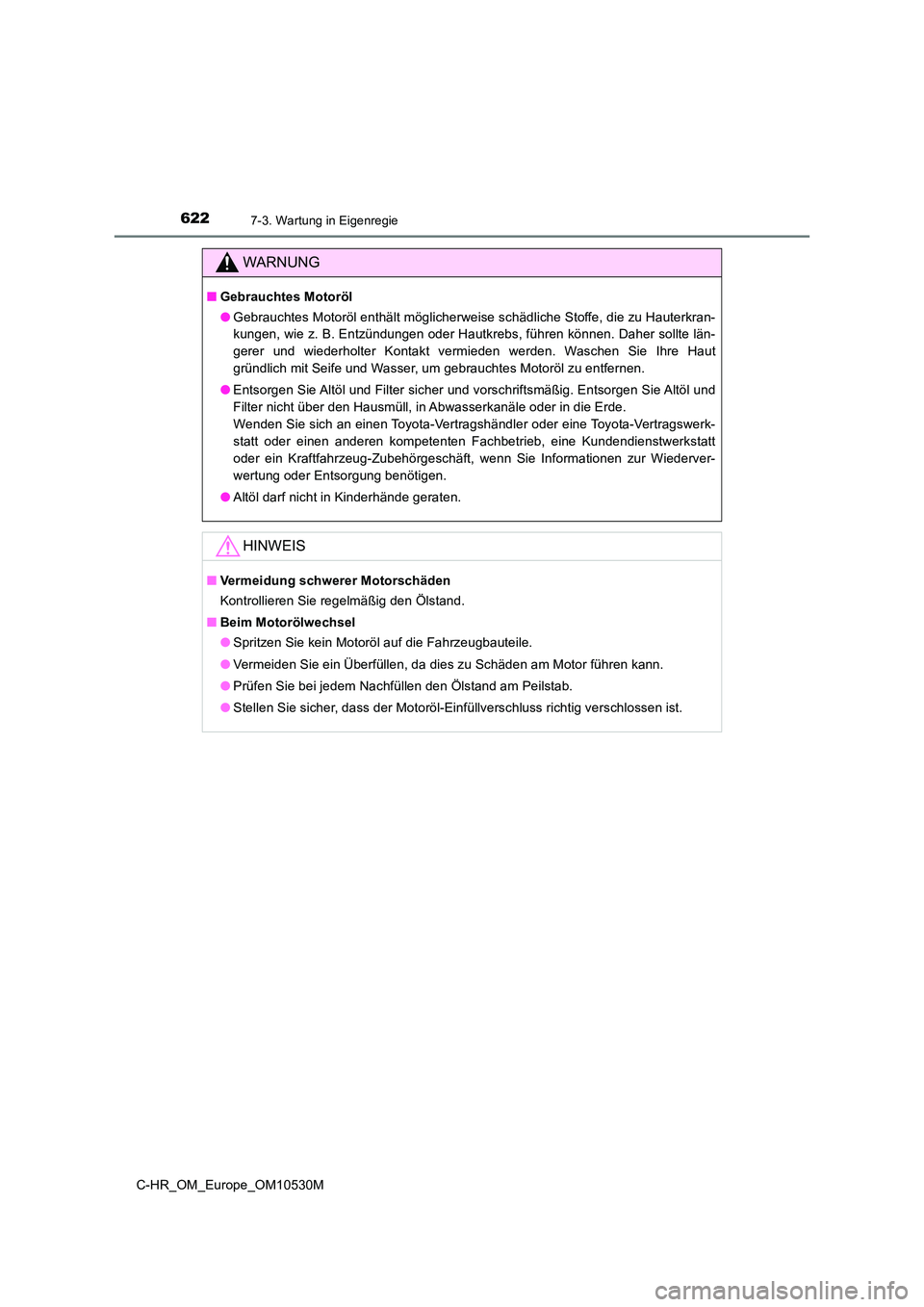

WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.
Wenden Sie sich an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, eine Kundendienstwerkstatt
oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederver-
wertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.

6237-3. Wartung in Eigenregie
7
Wartung und Pflege
C-HR_OM_Europe_OM10530M

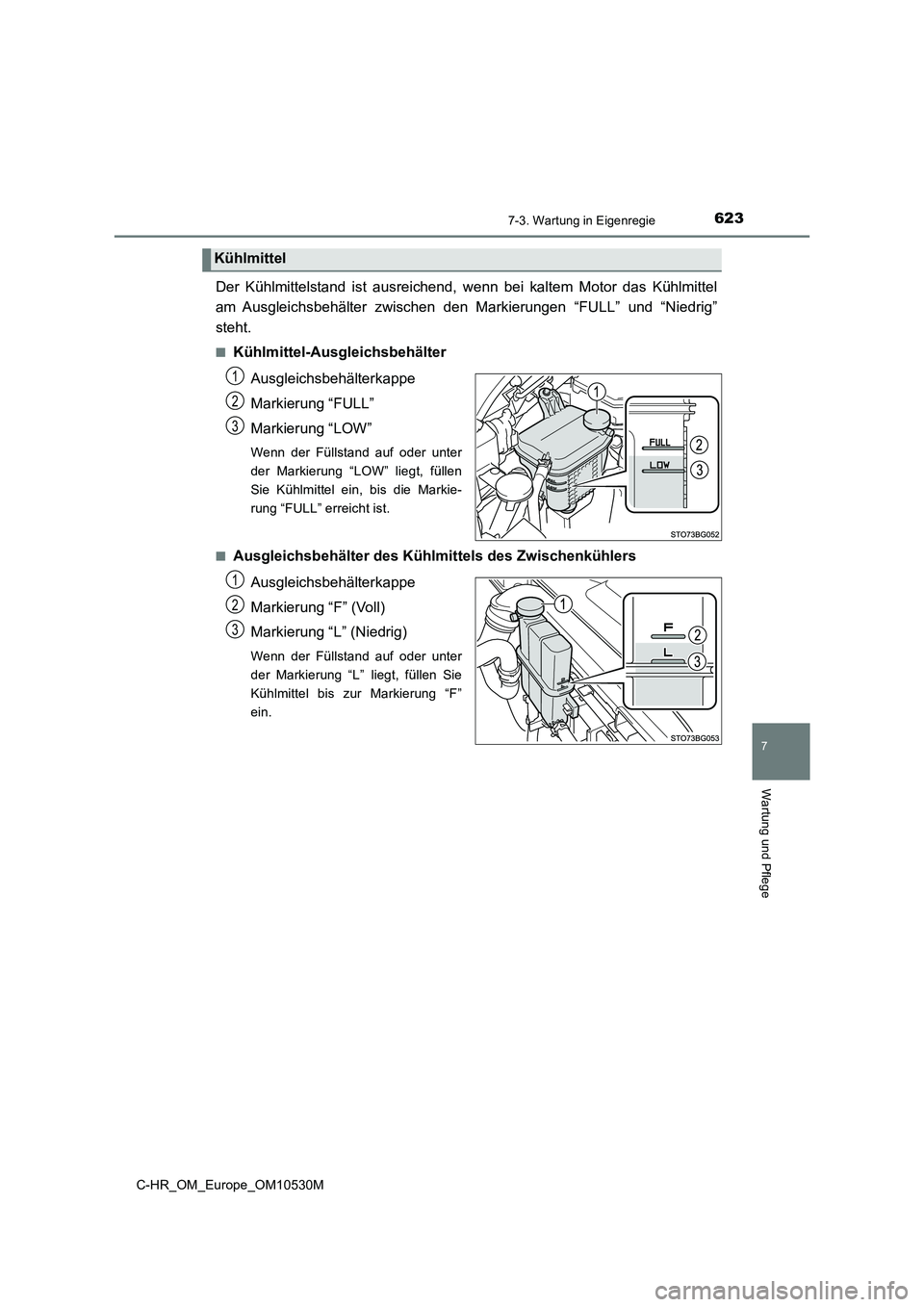

Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL” und “Niedrig”
steht.
■Kühlmittel-Ausgleichsbehälter
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
■Ausgleichsbehälter des Kühlmittels des Zwischenkühlers
Ausgleichsbehälterkappe
Markierung “F” (Voll)
Markierung “L” (Niedrig)
Wenn der Füllstand auf oder unter
der Markierung “L” liegt, füllen Sie
Kühlmittel bis zur Markierung “F”
ein.
Kühlmittel
1
2
3
1
2
3

6247-3. Wartung in Eigenregie
C-HR_OM_Europe_OM10530M
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale Temperatur:
-35 C)
Wenden Sie sich für nähere Informationen über das Motorkühlmittel an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Deckels des Motor-
kühlmittel-Ausgleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder ein anderer kompetenter Fachbetrieb den Verschluss
prüfen und das Kühlsystem auf Undichtigkeit untersuchen.
WARNUNG
■ Wenn der Motor heiß ist
Öffnen Sie nicht die Verschlusskappe des Kühlmittel-Ausgleichsbehälters.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
