2016 TOYOTA C-HR Betriebsanleitungen (in German)

6818-1. Wichtige Informationen
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem A bbremsen an einer sicheren Stelle
am Straßenrand an.
Stellen Sie den Motor ab.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3

6828-1. Wichtige Informationen
C-HR_OM_Europe_OM10530M
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Stellen
Sie den Motor ab, indem Sie den
Motorschalter auf die Stellung
“ACC” stellen.
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Zum
Abstellen des Motors halten Sie
den Motorschalter mindestens 2
Sekunden lang gedrückt oder drü-
cken ihn mindestens 3 Mal kurz
nacheinander.
Halten Sie das Fahrzeug sofort an ei ner sicheren Stelle am Straßenrand
an.
4
Halten Sie den Schalter mindestens 2 Sekunden lang gedrückt oder drü-cken Sie ihn mindestens 3 Mal kurz nacheinander.
4
WARNUNG
■ Wenn der Motor im Fahrbetrieb abgeschaltet wurde
● Der zur Verstärkung der Bremskraft und Drehkraft des Lenkrads erforderliche
Unterdruck wird vollkommen aufgebraucht, sodass für das Betätigen des Bremspe-
dals und Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen
Sie das Fahrzeug soweit wie möglich ab, bevor Sie den Motor abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert wird.
5

6838-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb oder
an einen Abschleppdienst.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb oder einen Abschleppdienst zu
beauftragen, der das Fahrzeug anhebt oder mit einem Tieflader trans-
portiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Modelle mit Zweiradantrieb: Wenn das Fahrzeug mit einem
Abschleppwagen, der die Räder anhebt, von vorn abgeschleppt wird,
müssen Hinterräder und Hinterachse des Fahrzeugs in gutem Zustand
sein. ( S. 684, 688)
Wenn sie beschädigt sind, verwenden Sie einen Nachläufer oder einen
Tieflader.
Modelle mit Allradantrieb: Wenn Sie Ihr Fahrzeug mit einem
Abschleppwagen abschleppen, der die Räder anhebt, verwenden Sie
einen Nachläufer. ( S. 684, 688)
Situationen, in denen vor dem Abschleppen der Händler kontaktiert
werden muss
Abschleppen mit einem Abschleppwagen mit Seilwinde

6848-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

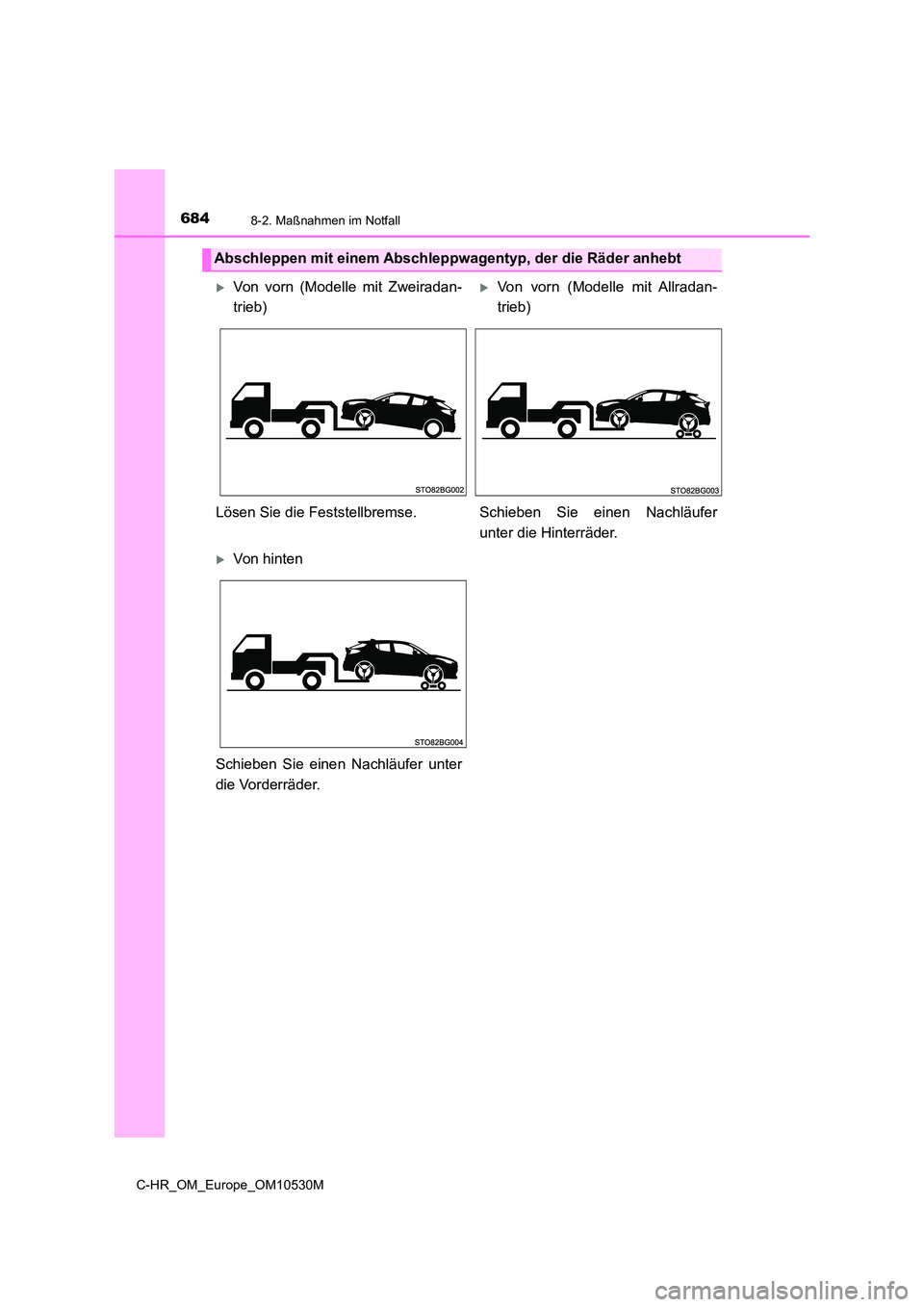

Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorn (Modelle mit Zweiradan-
trieb)
Von vorn (Modelle mit Allradan-
trieb)
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Hinterräder.
Von hinten
Schieben Sie einen Nachläufer unter
die Vorderräder.

6858-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M

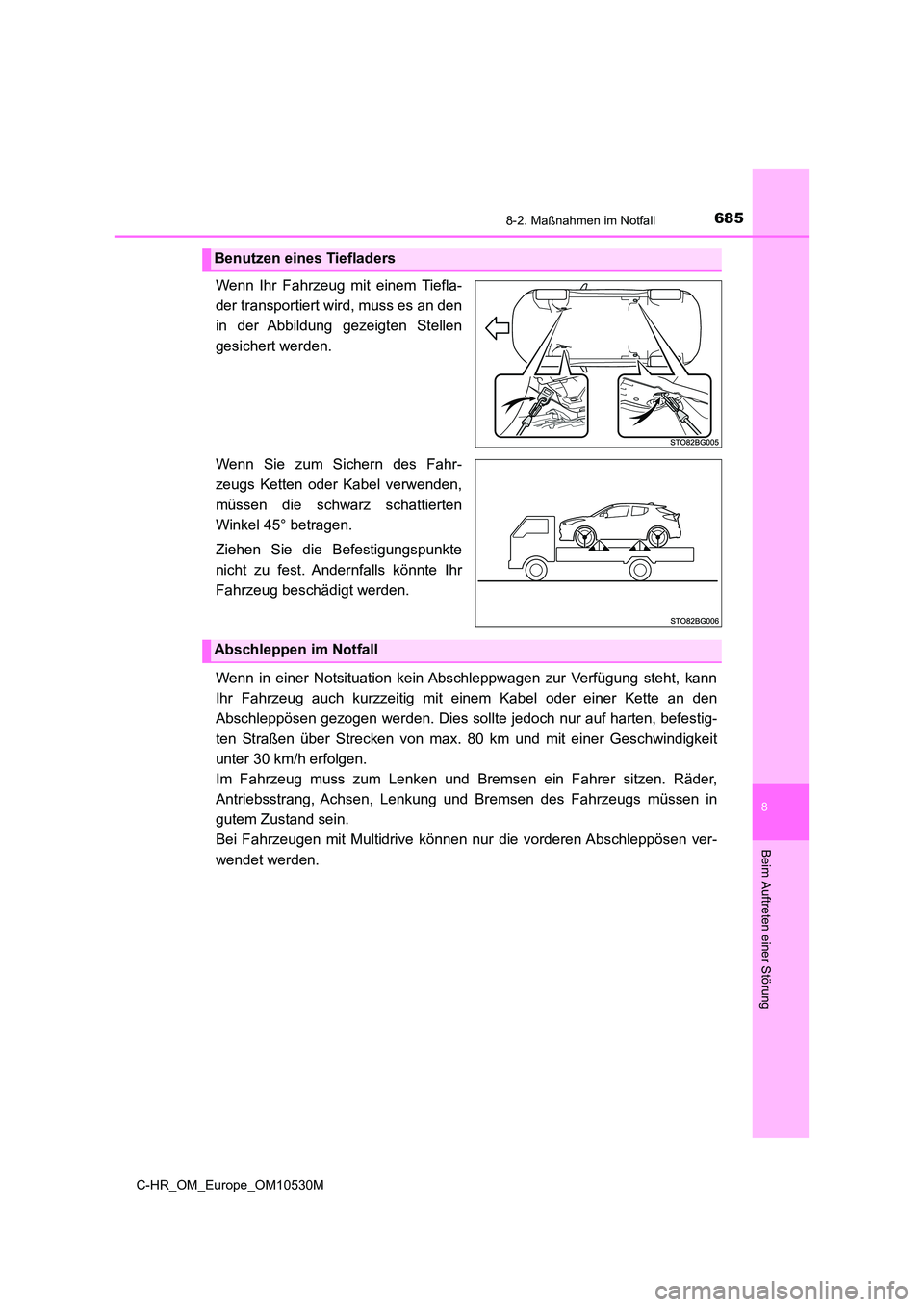

Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel verwenden,
müssen die schwarz schattierten
Winkel 45° betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies sollte jedoch nur auf harten, befestig-
ten Straßen über Strecken von max. 80 km und mit einer Geschwindigkeit
unter 30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Bei Fahrzeugen mit Multidrive können nur die vorderen Abschleppösen ver-
wendet werden.
Benutzen eines Tiefladers
Abschleppen im Notfall

6868-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M
Nehmen Sie die Abschleppöse heraus. ( S. 713, 731)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karos-
serie einen Lappen zwischen Schrau-
bendreher und Karosserie, wie in der
Abbildung gezeigt.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
erworben werden.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4

6878-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
C-HR_OM_Europe_OM10530M
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Steigen Sie in
das abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in die Stellung “ON”.
Fahrzeuge mit Stop & Start-System: Schalten Sie vor dem Abschleppen des Fahr-
zeugs den Motorschalter einmal aus und starten Sie dann den Motor.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in den Modus IGNI-
TION ON.
Fahrzeuge mit Stop & Start-System: Schalten Sie vor dem Abschleppen des Fahr-
zeugs den Motorschalter einmal aus und starten Sie dann den Motor.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn bei Fahrzeugen mit Multidrive der Schalthebel blockiert. ( S. 248)
■Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Bremskraftverstärker und Servolenkung nicht,
wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■ Radmutternschlüssel
Fahrzeuge ohne einen Radmutternschlüssel: Ein Radmutternschlüssel kann bei
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb erworben werden.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( S. 713, 731)
5
6
7

6888-2. Maßnahmen im Notfall
C-HR_OM_Europe_OM10530M

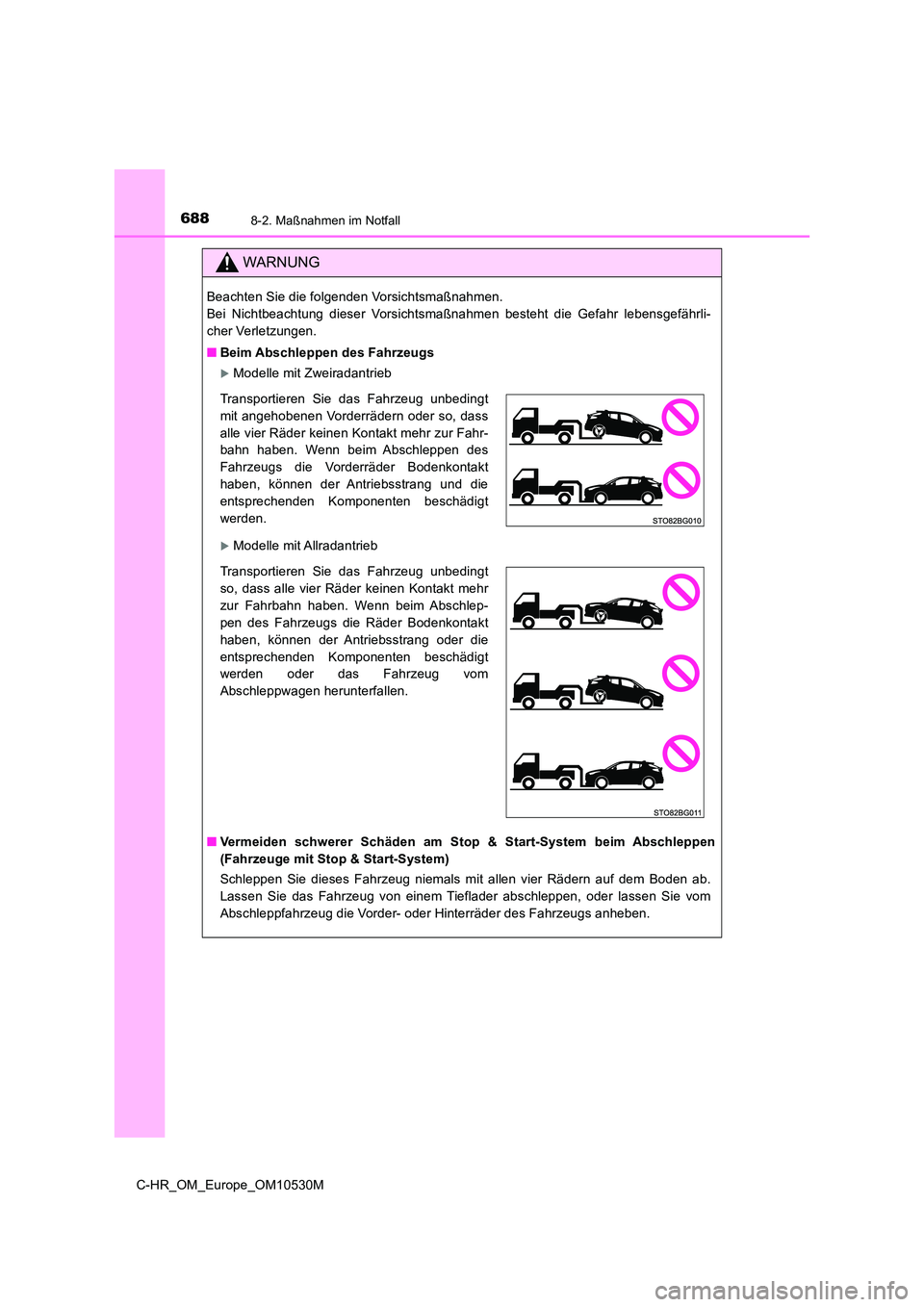

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
■ Vermeiden schwerer Schäden am Stop & Start-System beim Abschleppen
(Fahrzeuge mit Stop & Start-System)
Schleppen Sie dieses Fahrzeug niemals mit allen vier Rädern auf dem Boden ab.
Lassen Sie das Fahrzeug von einem Tieflader abschleppen, oder lassen Sie vom
Abschleppfahrzeug die Vorder- oder Hinterräder des Fahrzeugs anheben.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben. Wenn beim Abschleppen des
Fahrzeugs die Vorderräder Bodenkontakt
haben, können der Antriebsstrang und die
entsprechenden Komponenten beschädigt
werden.
Transportieren Sie das Fahrzeug unbedingt
so, dass alle vier Räder keinen Kontakt mehr
zur Fahrbahn haben. Wenn beim Abschlep-
pen des Fahrzeugs die Räder Bodenkontakt
haben, können der Antriebsstrang oder die
entsprechenden Komponenten beschädigt
werden oder das Fahrzeug vom
Abschleppwagen herunterfallen.
