2016 TOYOTA C-HR Betriebsanleitungen (in German)

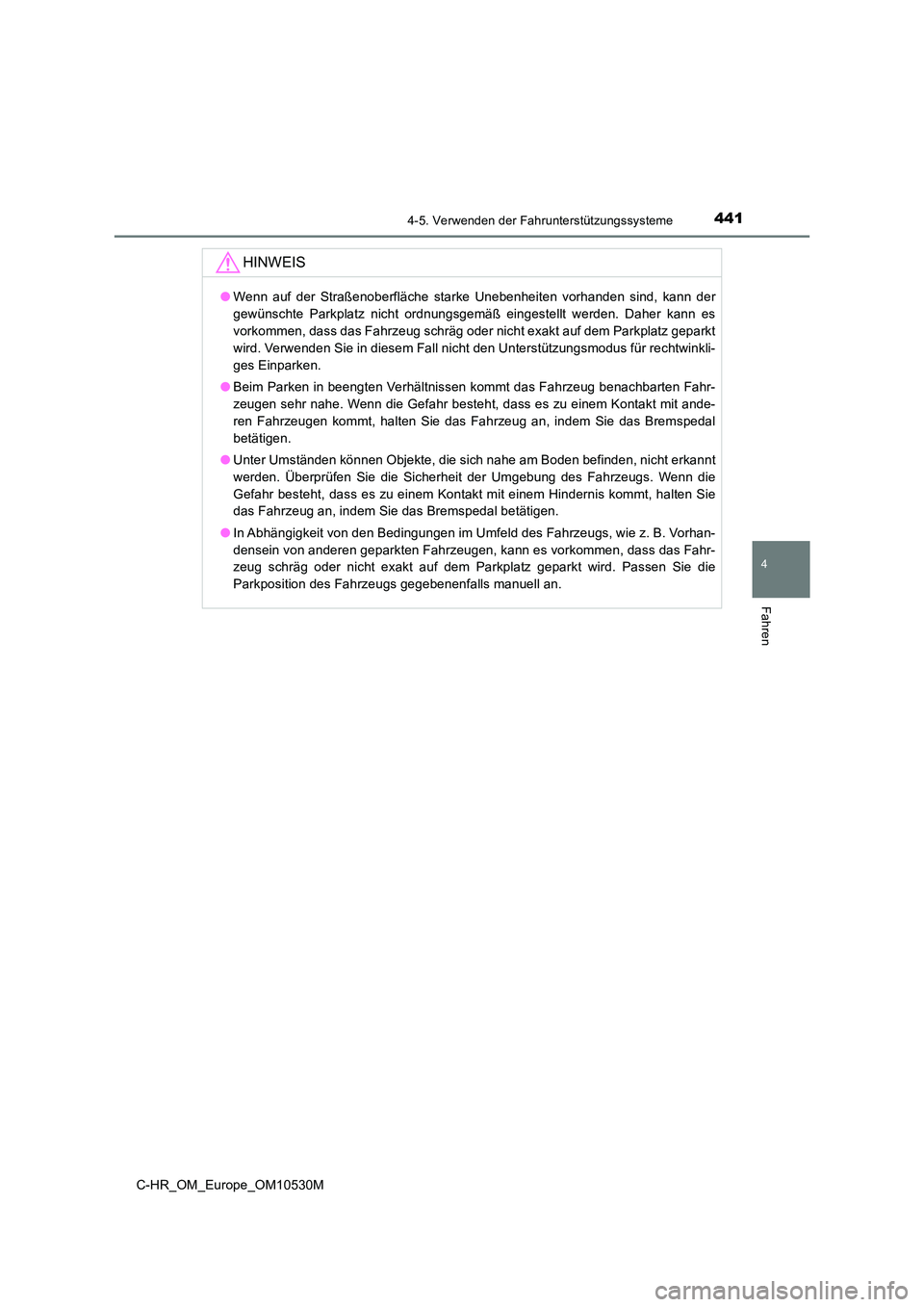

4414-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
HINWEIS
●Wenn auf der Straßenoberfläche starke Unebenheiten vorhanden sind, kann der
gewünschte Parkplatz nicht ordnungsgemäß eingestellt werden. Daher kann es
vorkommen, dass das Fahrzeug schräg oder nicht exakt auf dem Parkplatz geparkt
wird. Verwenden Sie in diesem Fall nicht den Unterstützungsmodus für rechtwinkli-
ges Einparken.
● Beim Parken in beengten Verhältnissen kommt das Fahrzeug benachbarten Fahr-
zeugen sehr nahe. Wenn die Gefahr besteht, dass es zu einem Kontakt mit ande-
ren Fahrzeugen kommt, halten Sie das Fahrzeug an, indem Sie das Bremspedal
betätigen.
● Unter Umständen können Objekte, die sich nahe am Boden befinden, nicht erkannt
werden. Überprüfen Sie die Sicherheit der Umgebung des Fahrzeugs. Wenn die
Gefahr besteht, dass es zu einem Kontakt mit einem Hindernis kommt, halten Sie
das Fahrzeug an, indem Sie das Bremspedal betätigen.
● In Abhängigkeit von den Bedingungen im Umfeld des Fahrzeugs, wie z. B. Vorhan-
densein von anderen geparkten Fahrzeugen, kann es vorkommen, dass das Fahr-
zeug schräg oder nicht exakt auf dem Parkplatz geparkt wird. Passen Sie die
Parkposition des Fahrzeugs gegebenenfalls manuell an.

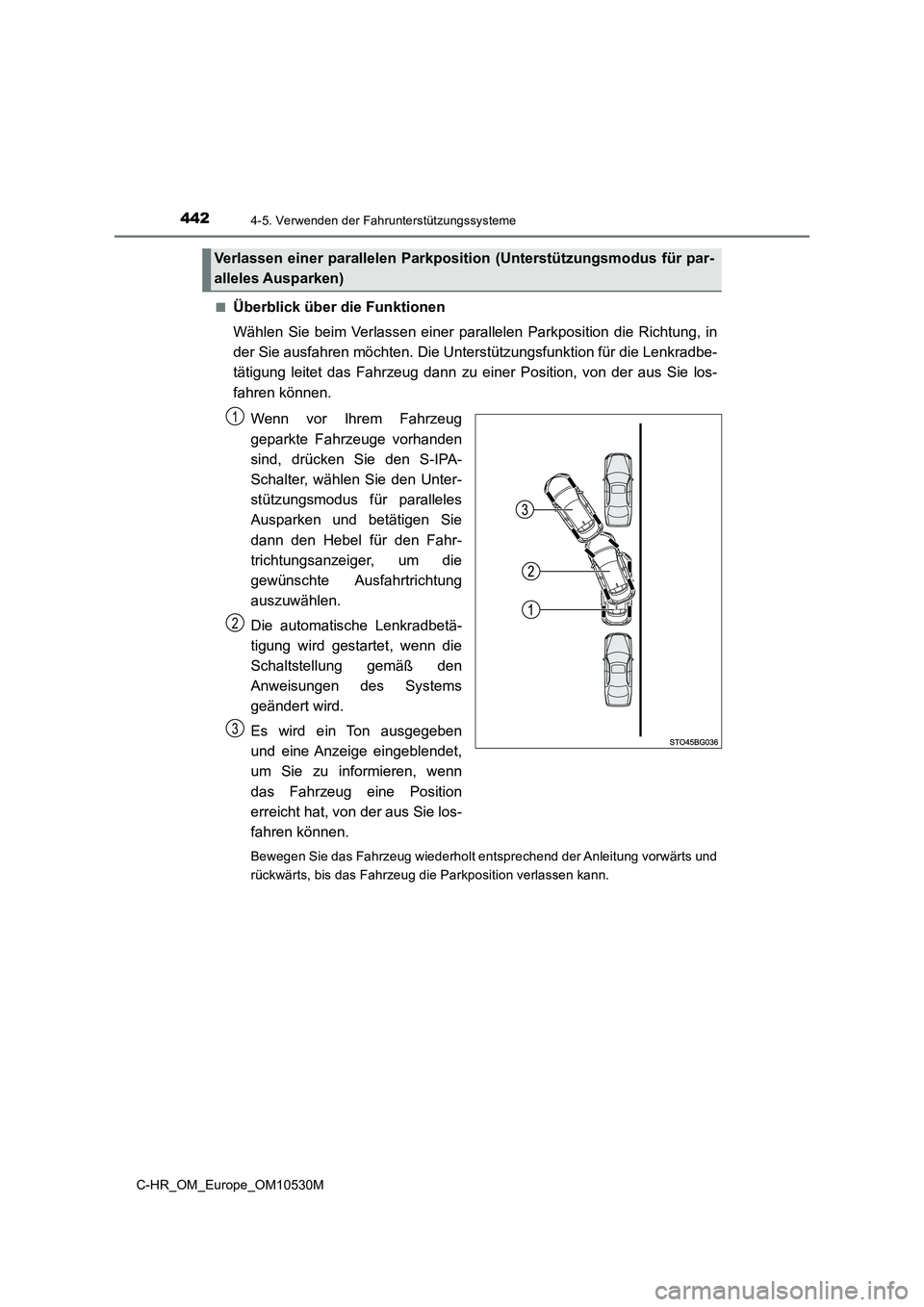

4424-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
■Überblick über die Funktionen
Wählen Sie beim Verlassen einer paral lelen Parkposition die Richtung, in
der Sie ausfahren möchten. Die Unterstützungsfunktion für die Lenkradbe-
tätigung leitet das Fahrzeug dann zu einer Position, von der aus Sie los-
fahren können.
Wenn vor Ihrem Fahrzeug
geparkte Fahrzeuge vorhanden
sind, drücken Sie den S-IPA-
Schalter, wählen Sie den Unter-
stützungsmodus für paralleles
Ausparken und betätigen Sie
dann den Hebel für den Fahr-
trichtungsanzeiger, um die
gewünschte Ausfahrtrichtung
auszuwählen.
Die automatische Lenkradbetä-
tigung wird gestartet, wenn die
Schaltstellung gemäß den
Anweisungen des Systems
geändert wird.
Es wird ein Ton ausgegeben
und eine Anzeige eingeblendet,
um Sie zu informieren, wenn
das Fahrzeug eine Position
erreicht hat, von der aus Sie los-
fahren können.
Bewegen Sie das Fahrzeug wiederholt entsprechend der Anleitung vorwärts und
rückwärts, bis das Fahrzeug die Parkposition verlassen kann.
Verlassen einer parallelen Parkposition (Unterstützungsmodus für par-
alleles Ausparken)
1
2
3

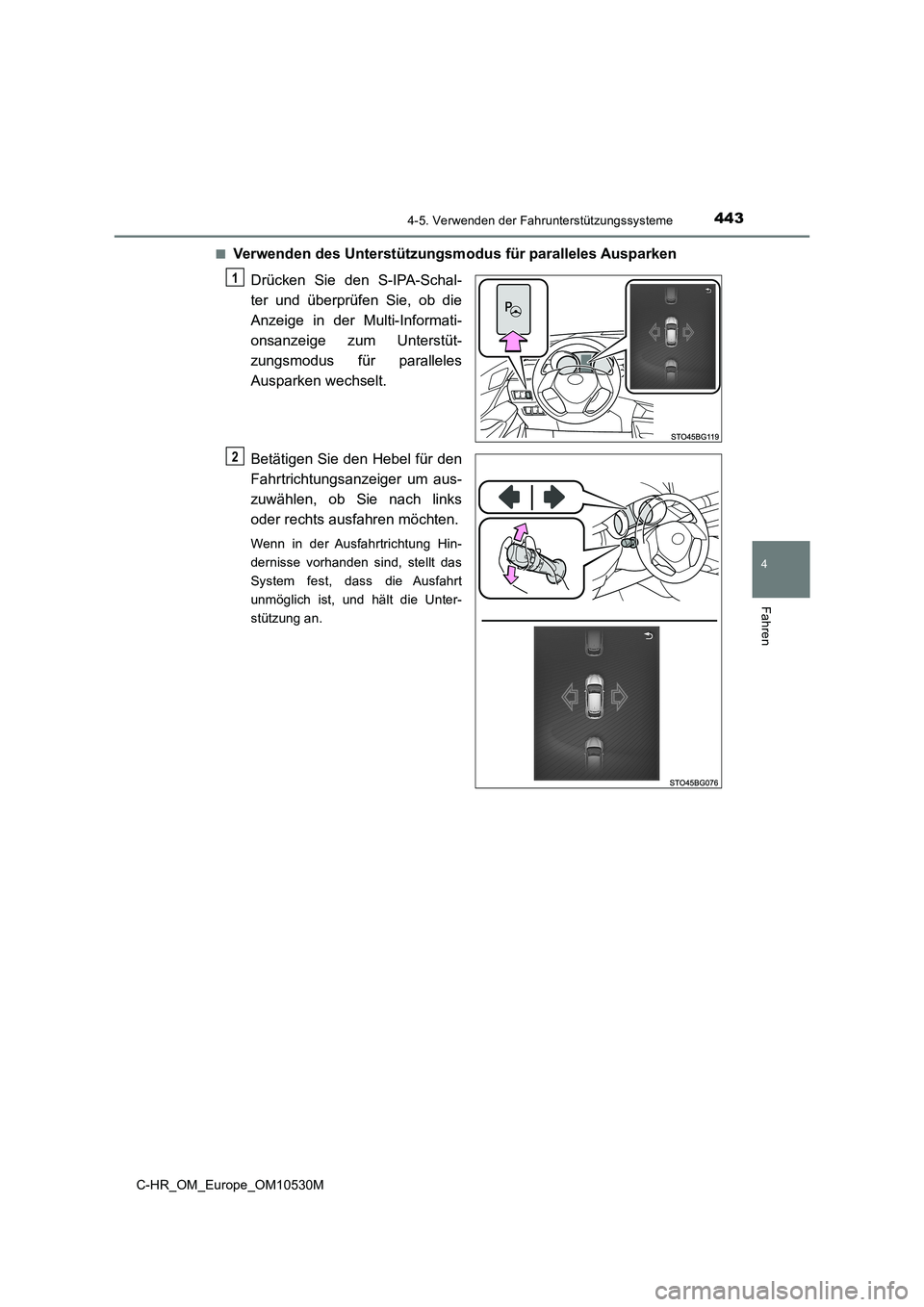

4434-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
■Verwenden des Unterstützungsmodus für paralleles Ausparken
Drücken Sie den S-IPA-Schal-
ter und überprüfen Sie, ob die
Anzeige in der Multi-Informati-
onsanzeige zum Unterstüt-
zungsmodus für paralleles
Ausparken wechselt.
Betätigen Sie den Hebel für den
Fahrtrichtungsanzeiger um aus-
zuwählen, ob Sie nach links
oder rechts ausfahren möchten.
Wenn in der Ausfahrtrichtung Hin-
dernisse vorhanden sind, stellt das
System fest, dass die Ausfahrt
unmöglich ist, und hält die Unter-
stützung an.
1
2

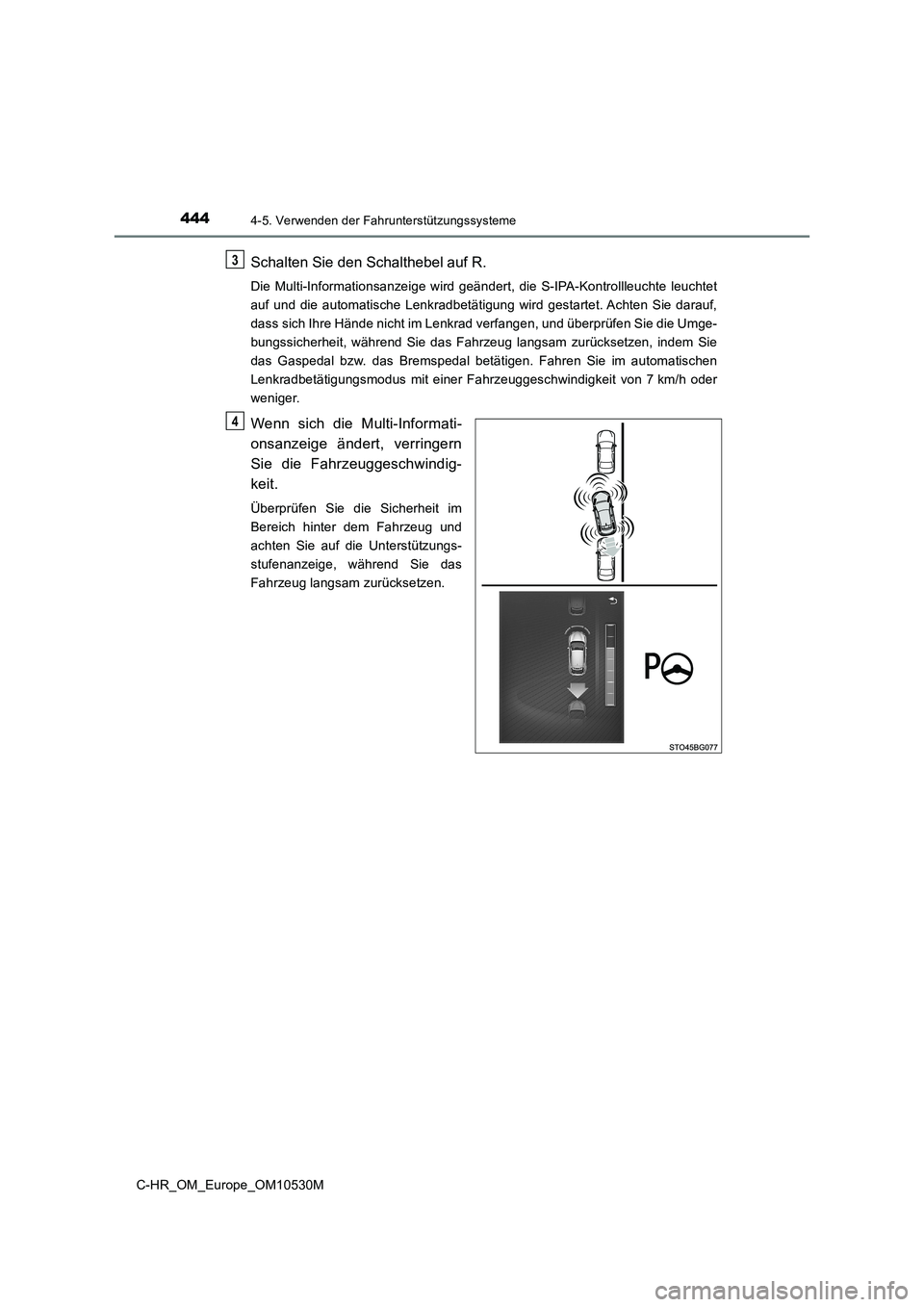

4444-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Schalten Sie den Schalthebel auf R.
Die Multi-Informationsanzeige wird geändert, die S-IPA-Kontrollleuchte leuchtet
auf und die automatische Lenkradbetätigung wird gestartet. Achten Sie darauf,
dass sich Ihre Hände nicht im Lenkrad verfangen, und überprüfen Sie die Umge-
bungssicherheit, während Sie das Fahrzeug langsam zurücksetzen, indem Sie
das Gaspedal bzw. das Bremspedal betätigen. Fahren Sie im automatischen
Lenkradbetätigungsmodus mit einer Fahrzeuggeschwindigkeit von 7 km/h oder
weniger.
Wenn sich die Multi-Informati-
onsanzeige ändert, verringern
Sie die Fahrzeuggeschwindig-
keit.
Überprüfen Sie die Sicherheit im
Bereich hinter dem Fahrzeug und
achten Sie auf die Unterstützungs-
stufenanzeige, während Sie das
Fahrzeug langsam zurücksetzen.
3
4

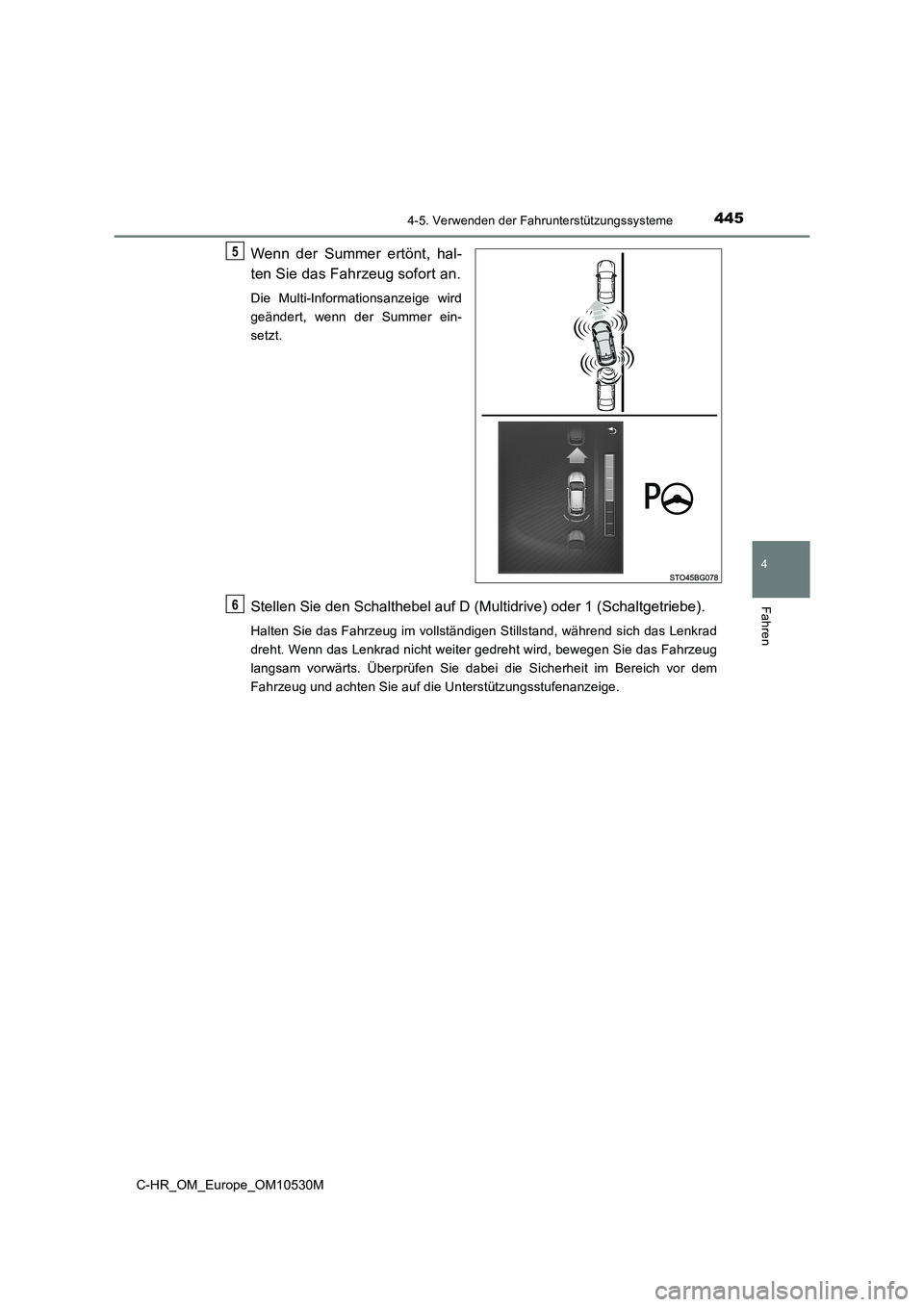

4454-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Wenn der Summer ertönt, hal-
ten Sie das Fahrzeug sofort an.
Die Multi-Informationsanzeige wird
geändert, wenn der Summer ein-
setzt.
Stellen Sie den Schalthebel auf D (Mul tidrive) oder 1 (Schaltgetriebe).
Halten Sie das Fahrzeug im vollständigen Stillstand, während sich das Lenkrad
dreht. Wenn das Lenkrad nicht weiter gedreht wird, bewegen Sie das Fahrzeug
langsam vorwärts. Überprüfen Sie dabei die Sicherheit im Bereich vor dem
Fahrzeug und achten Sie auf die Unterstützungsstufenanzeige.
5
6

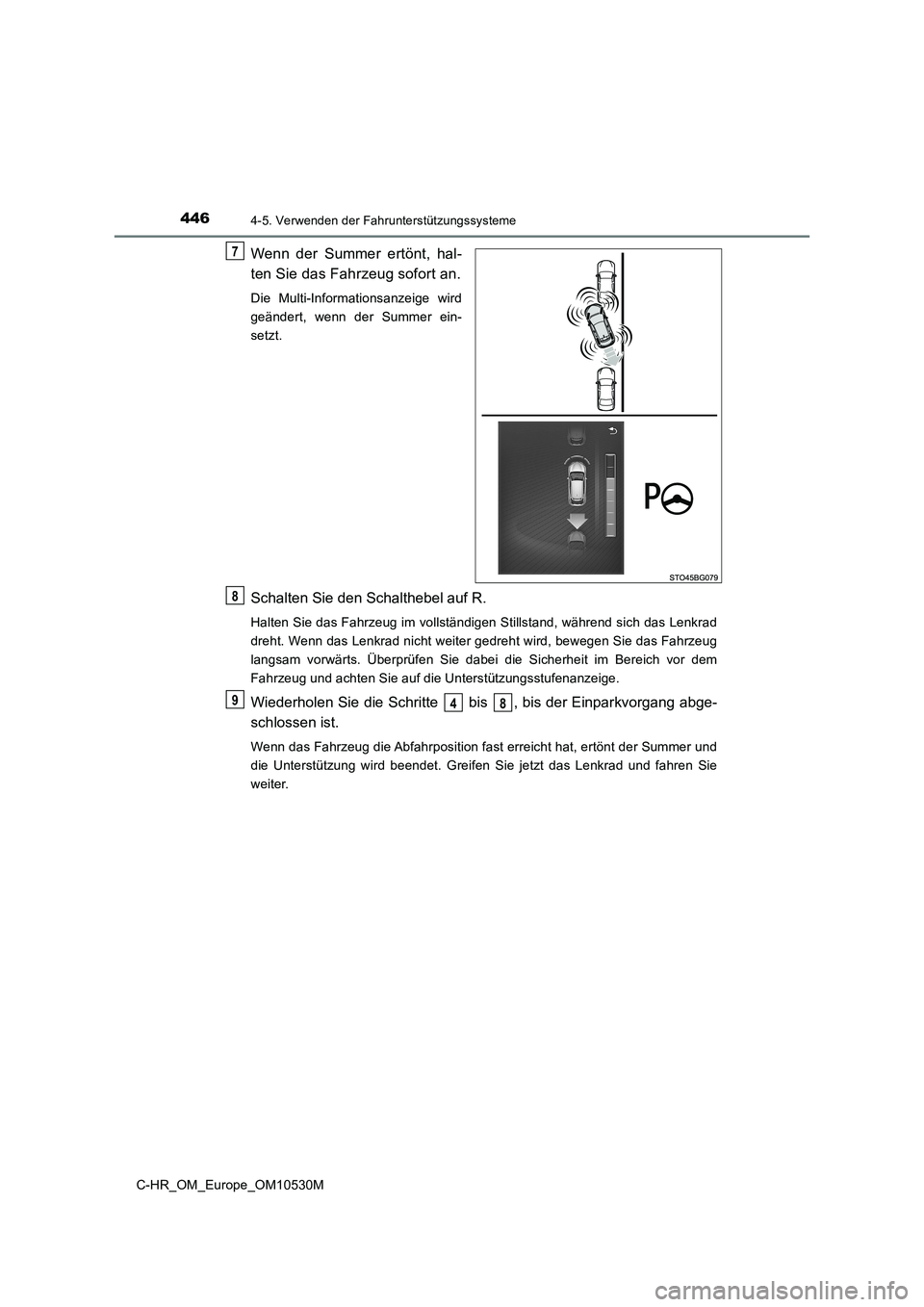

4464-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Wenn der Summer ertönt, hal-
ten Sie das Fahrzeug sofort an.
Die Multi-Informationsanzeige wird
geändert, wenn der Summer ein-
setzt.
Schalten Sie den Schalthebel auf R.
Halten Sie das Fahrzeug im vollständigen Stillstand, während sich das Lenkrad
dreht. Wenn das Lenkrad nicht weiter gedreht wird, bewegen Sie das Fahrzeug
langsam vorwärts. Überprüfen Sie dabei die Sicherheit im Bereich vor dem
Fahrzeug und achten Sie auf die Unterstützungsstufenanzeige.
Wiederholen Sie die Schritte bis , bis der Einparkvorgang abge-
schlossen ist.
Wenn das Fahrzeug die Abfahrposition fast erreicht hat, ertönt der Summer und
die Unterstützung wird beendet. Greifen Sie jetzt das Lenkrad und fahren Sie
weiter.
7
8
948

4474-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
■Unterstützungsmodus für paralleles Ausparken
● Wenn der Fahrer während der Manövrier-Unterstützung feststellt, dass das Fahr-
zeug eine Position erreicht hat, von der aus losgefahren werden kann, und er das
Lenkrad betätigt, wird die Manövrier-Unterstützung an dieser Position beendet.
● Die Manövrier-Unterstützung kann nicht verwendet werden, wenn keine geparkten
Fahrzeuge vor Ihrem Fahrzeug vorhanden sind oder wenn der Abstand zwischen der
Front Ihres Fahrzeugs und dem geparkten Fahrzeug zu groß ist.
● Bei der Verwendung des Unterstützungsmodus für paralleles Ausparken kann der
Unterstützungsmodus in Abhängigkeit von den Bedingungen innerhalb der Umge-
bung möglicherweise nicht verwendet werden.
HINWEIS
● Der Erkennungsbereich der Sensoren (S. 413) ist begrenzt. Überprüfen Sie die
Sicherheit der Umgebung des Fahrzeugs. Wenn die Möglichkeit besteht, dass es
zu einem Kontaktunfall kommt, halten Sie das Fahrzeug an, indem Sie das
Bremspedal betätigen.
● Unter Umständen können Objekte, die sich nahe am Boden befinden, nicht erkannt
werden. Überprüfen Sie die Sicherheit der Umgebung des Fahrzeugs. Wenn die
Gefahr besteht, dass es zu einem Kontakt mit einem Hindernis kommt, halten Sie
das Fahrzeug an, indem Sie das Bremspedal betätigen.
● Überprüfen Sie beim Ausparken zu einer Position, von der aus losgefahren werden
kann, die Sicherheit der Umgebung des Fahrzeugs.

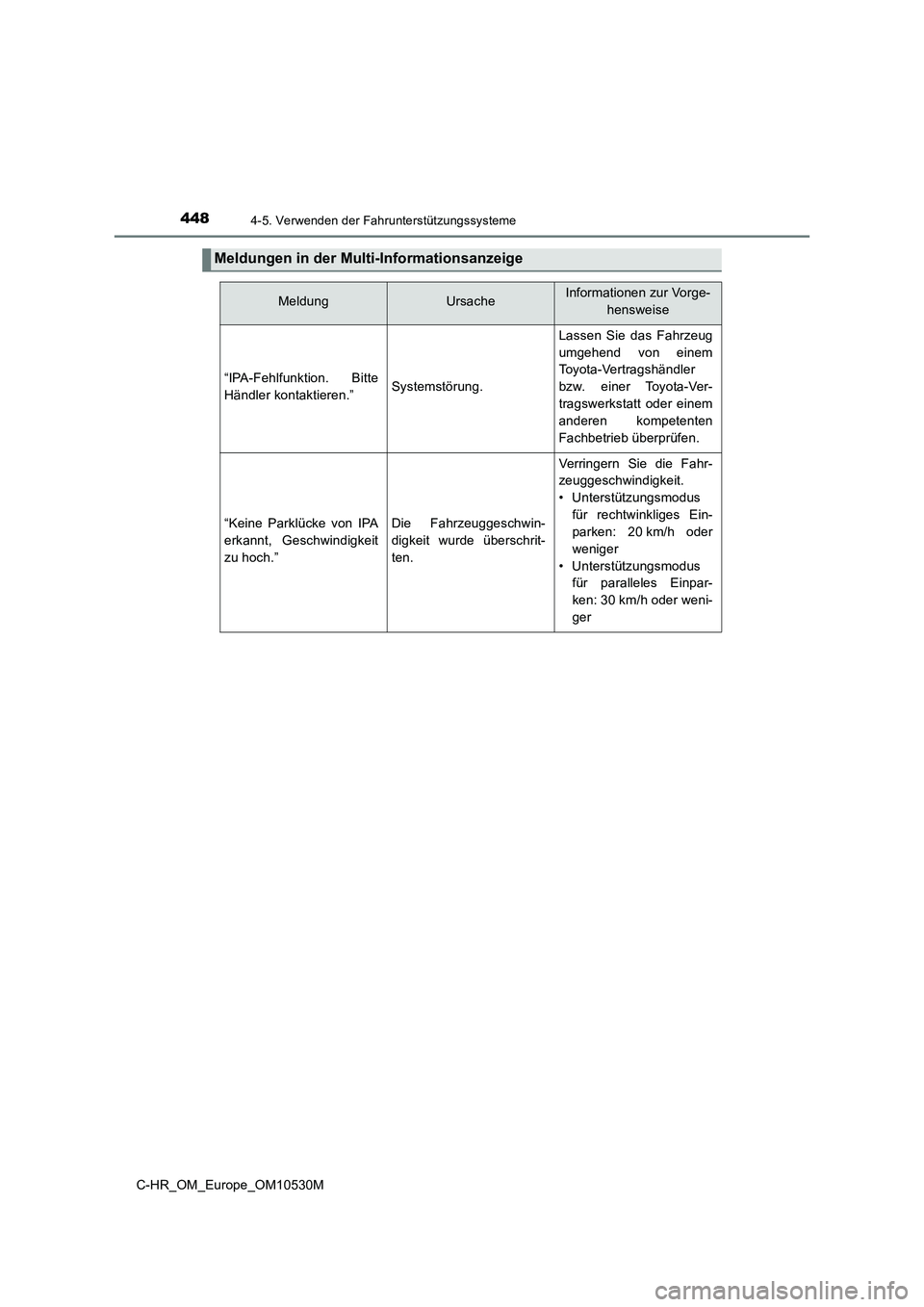

4484-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Meldungen in der Multi-Informationsanzeige
MeldungUrsacheInformationen zur Vorge-
hensweise
“IPA-Fehlfunktion. Bitte
Händler kontaktieren.”Systemstörung.
Lassen Sie das Fahrzeug
umgehend von einem
Toyota-Vertragshändler
bzw. einer Toyota-Ver-
tragswerkstatt oder einem
anderen kompetenten
Fachbetrieb überprüfen.
“Keine Parklücke von IPA
erkannt, Geschwindigkeit
zu hoch.”
Die Fahrzeuggeschwin-
digkeit wurde überschrit-
ten.
Verringern Sie die Fahr-
zeuggeschwindigkeit.
• Unterstützungsmodus
für rechtwinkliges Ein-
parken: 20 km/h oder
weniger
• Unterstützungsmodus
für paralleles Einpar-
ken: 30 km/h oder weni-
ger
