2016 TOYOTA C-HR Betriebsanleitungen (in German)

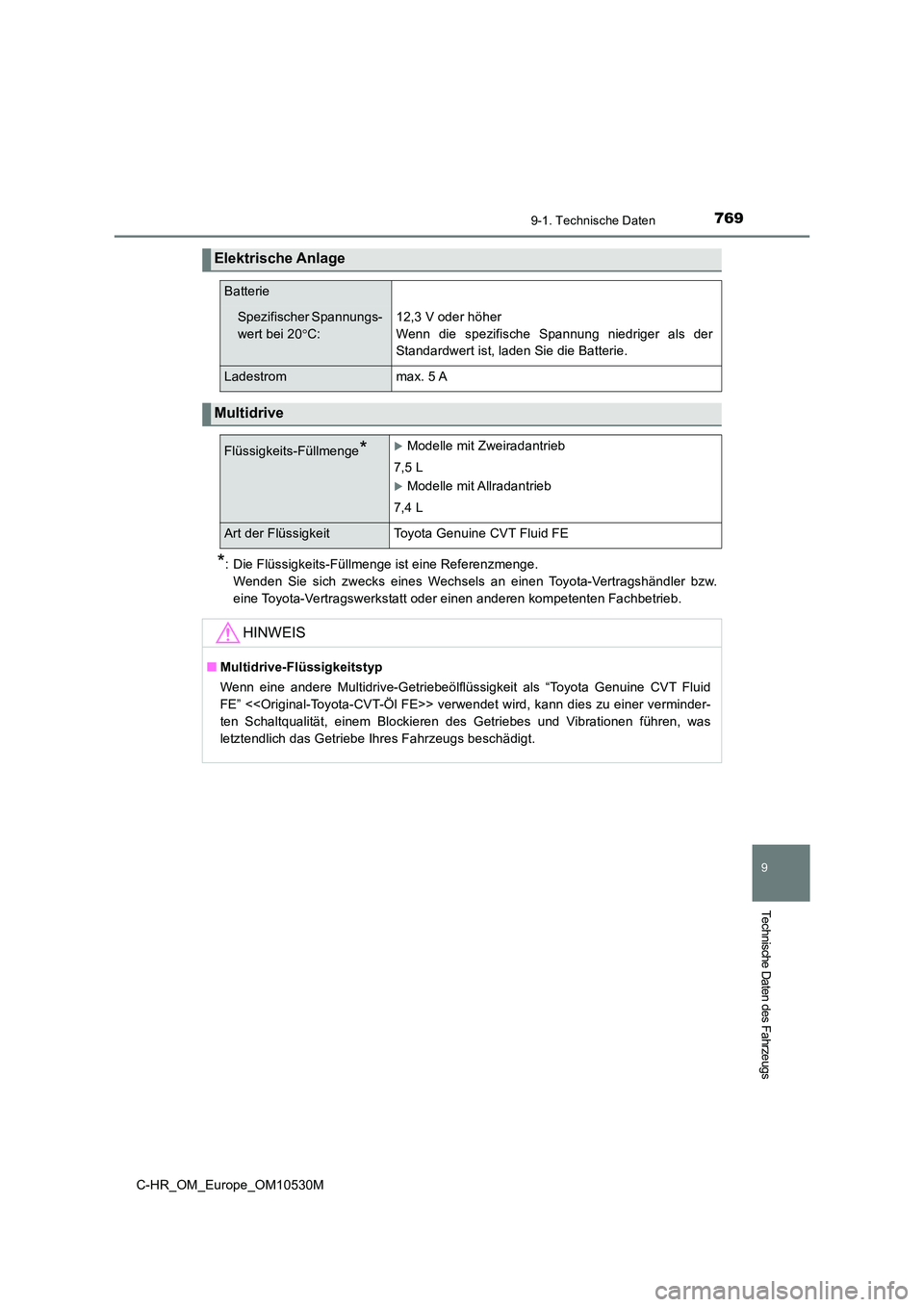

7699-1. Technische Daten
9
Technische Daten des Fahrzeugs
C-HR_OM_Europe_OM10530M
*: Die Flüssigkeits-Füllmenge ist eine Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Elektrische Anlage
Batterie
Spezifischer Spannungs-
wert bei 20 C:
12,3 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
Ladestrommax. 5 A
Multidrive
Flüssigkeits-Füllmenge*Modelle mit Zweiradantrieb
7,5 L
Modelle mit Allradantrieb
7,4 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■ Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.

7709-1. Technische Daten
C-HR_OM_Europe_OM10530M
Ab Werk wird Ihr Toyota-Fahrzeug mit “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» befüllt.
Verwenden Sie das von Toyota zugelassene “Toyota Genuine Differential Gear Oil”
«Original Toyota-Differentialgetriebeöl» oder ein gleichwertiges Öl mit der gleichen
Qualität, das die oben genannten Spezifikationen erfüllt.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Schaltgetriebe
Getriebeöl-Füllmenge (Referenz) 2,4 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» oder ein gleichwerti-
ges Öl
HINWEIS
■ Schaltgetriebeöl
• Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch,
das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert
sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschä-
digt werden kann.
Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» zu verwenden.
• Ab Werk wird Ihr Toyota-Fahrzeug mit “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt.
Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4
75W» oder ein gleichwertiges Öl mit der gleichen Qualität, das die oben genann-
ten Spezifikationen erfüllt.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Hinteres DIfferential (Modelle mit Allradantrieb)
Ölfüllmenge 0,5 L
Öltyp und Viskosität
“Toyota Genuine Differential Gear Oil LT” «Ori-
ginal Toyota-Differentialgetriebeöl LT»
75W-85 GL-5 oder gleichwertig

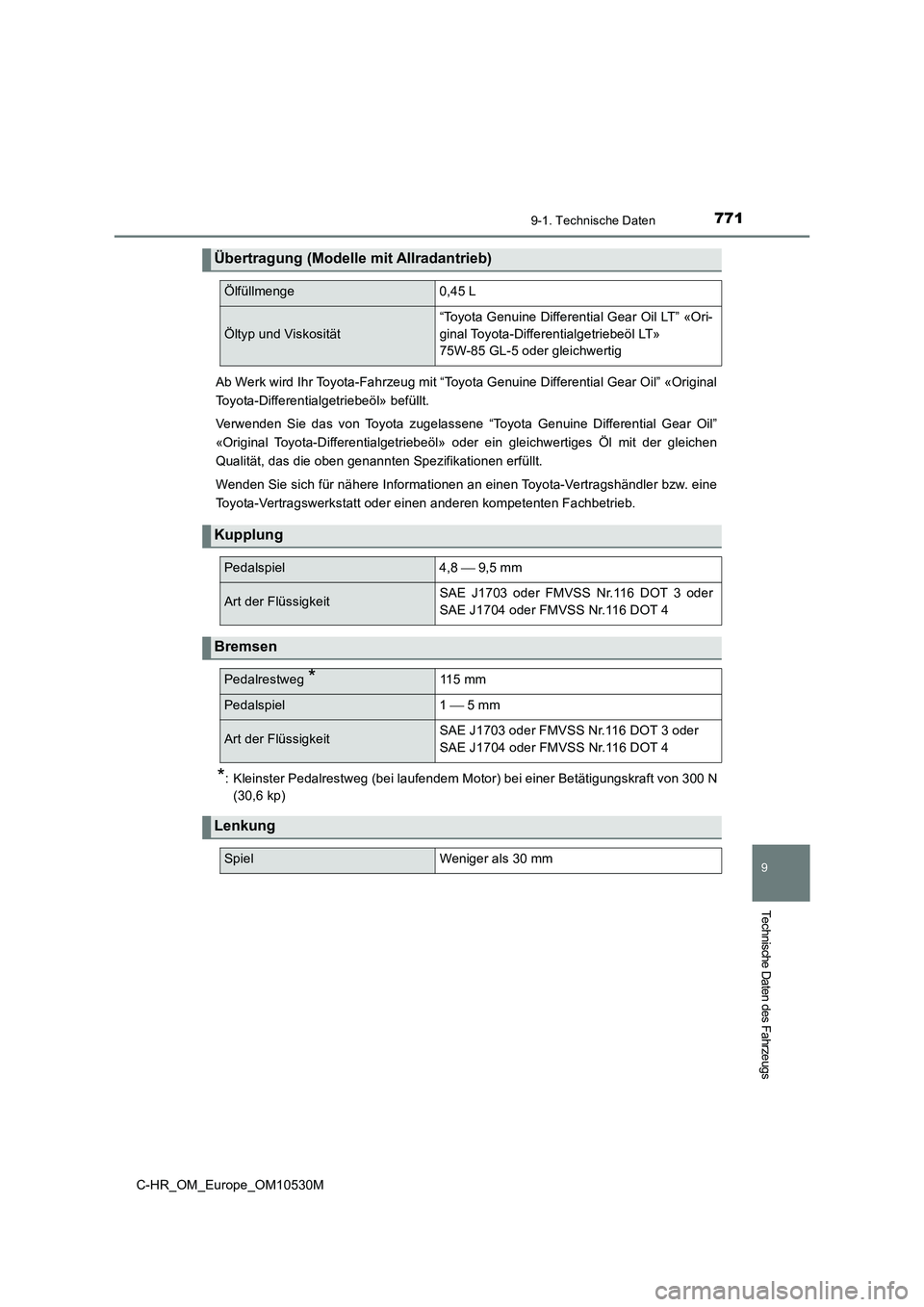

7719-1. Technische Daten
9
Technische Daten des Fahrzeugs
C-HR_OM_Europe_OM10530M
Ab Werk wird Ihr Toyota-Fahrzeug mit “Toyota Genuine Differential Gear Oil” «Original
Toyota-Differentialgetriebeöl» befüllt.
Verwenden Sie das von Toyota zugelassene “Toyota Genuine Differential Gear Oil”
«Original Toyota-Differentialgetriebeöl» oder ein gleichwertiges Öl mit der gleichen
Qualität, das die oben genannten Spezifikationen erfüllt.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
*: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(30,6 kp)
Übertragung (Modelle mit Allradantrieb)
Ölfüllmenge 0,45 L
Öltyp und Viskosität
“Toyota Genuine Differential Gear Oil LT” «Ori-
ginal Toyota-Differentialgetriebeöl LT»
75W-85 GL-5 oder gleichwertig
Kupplung
Pedalspiel 4,8  9,5 mm
Art der Flüssigkeit SAE J1703 oder FMVSS Nr.116 DOT 3 oder
SAE J1704 oder FMVSS Nr.116 DOT 4
Bremsen
Pedalrestweg *11 5 m m
Pedalspiel 1  5 mm
Art der Flüssigkeit SAE J1703 oder FMVSS Nr.116 DOT 3 oder
SAE J1704 oder FMVSS Nr.116 DOT 4
Lenkung
SpielWeniger als 30 mm

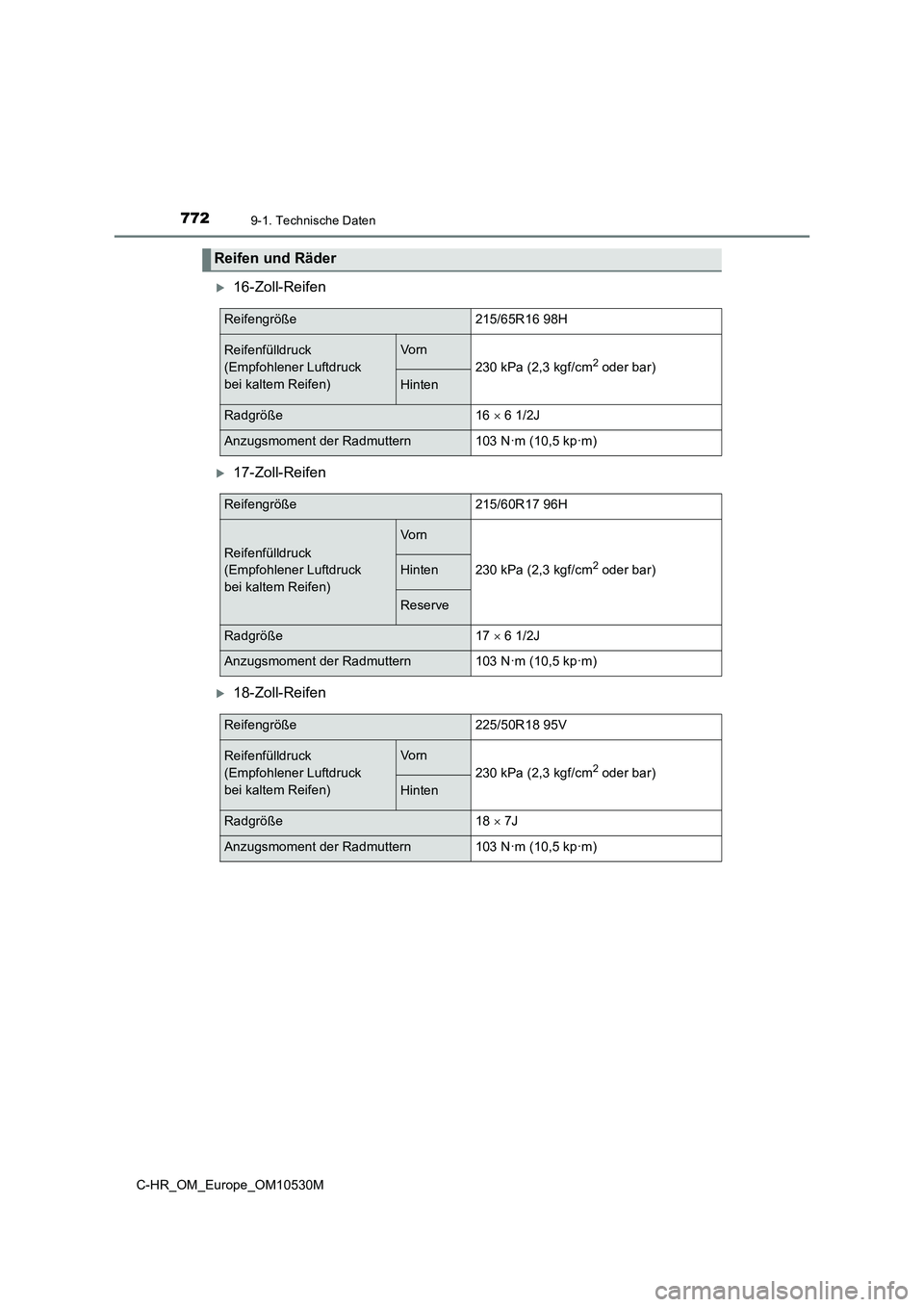

7729-1. Technische Daten
C-HR_OM_Europe_OM10530M
16-Zoll-Reifen
17-Zoll-Reifen
18-Zoll-Reifen
Reifen und Räder
Reifengröße215/65R16 98H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vo rn
230 kPa (2,3 kgf/cm2 oder bar)
Hinten
Radgröße16  6 1/2J
Anzugsmoment der Radmuttern103 N·m (10,5 kp·m)
Reifengröße215/60R17 96H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vo rn
230 kPa (2,3 kgf/cm2 oder bar)Hinten
Reserve
Radgröße17  6 1/2J
Anzugsmoment der Radmuttern103 N·m (10,5 kp·m)
Reifengröße225/50R18 95V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vo rn
230 kPa (2,3 kgf/cm2 oder bar)
Hinten
Radgröße18  7J
Anzugsmoment der Radmuttern103 N·m (10,5 kp·m)

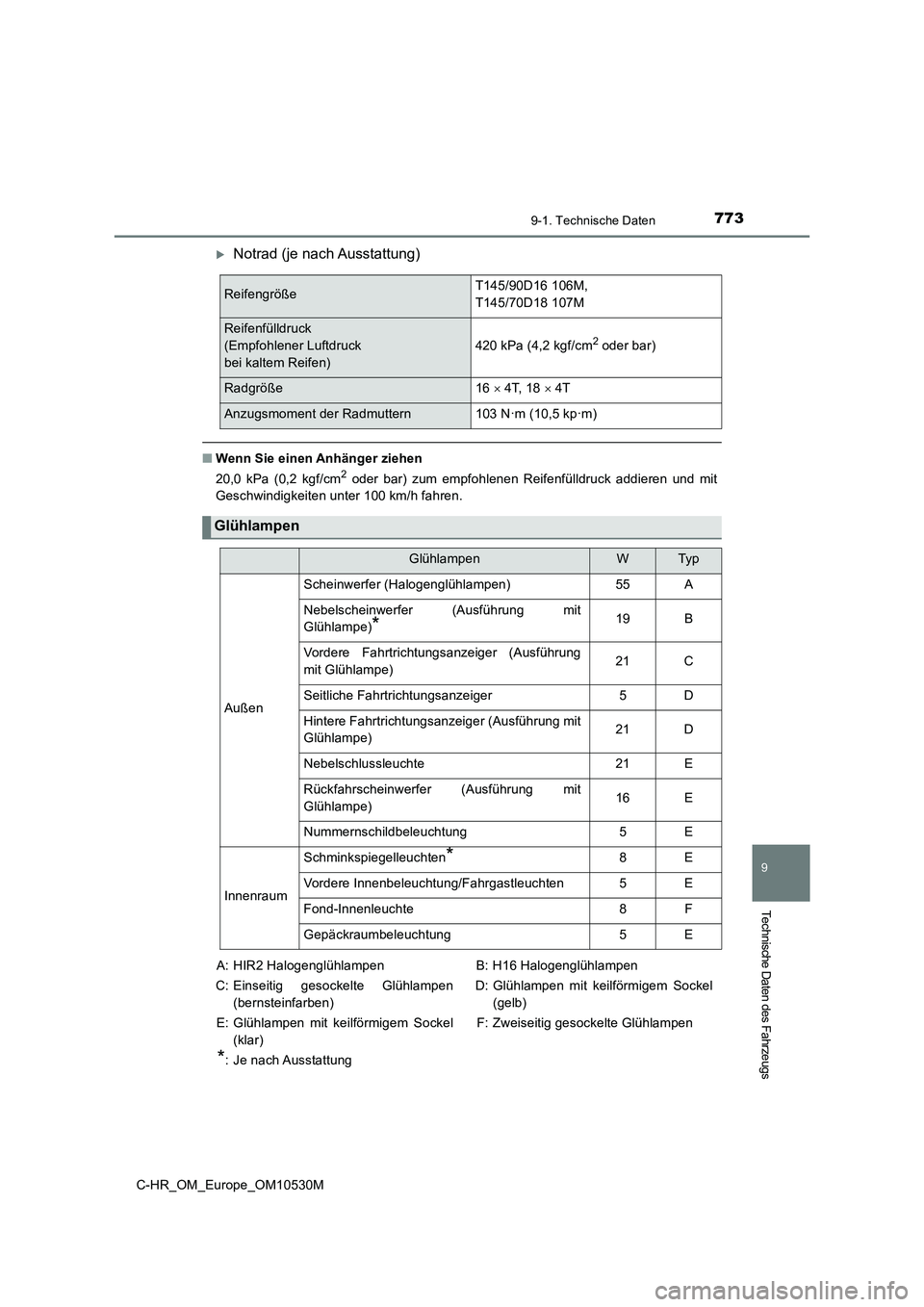

7739-1. Technische Daten
9
Technische Daten des Fahrzeugs
C-HR_OM_Europe_OM10530M
Notrad (je nach Ausstattung)
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
ReifengrößeT145/90D16 106M,
T145/70D18 107M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16  4T, 18  4T
Anzugsmoment der Radmuttern103 N·m (10,5 kp·m)
Glühlampen
GlühlampenWTyp
Außen
Scheinwerfer (Halogenglühlampen)55A
Nebelscheinwerfer (Ausführung mit
Glühlampe)*19B
Vordere Fahrtrichtungsanzeiger (Ausführung
mit Glühlampe)21C
Seitliche Fahrtrichtungsanzeiger5D
Hintere Fahrtrichtungsanzeiger (Ausführung mit
Glühlampe)21D
Nebelschlussleuchte21E
Rückfahrscheinwerfer (Ausführung mit
Glühlampe)16E
Nummernschildbeleuchtung5E
Innenraum
Schminkspiegelleuchten*8E
Vordere Innenbeleuchtung/Fahrgastleuchten5E
Fond-Innenleuchte8F
Gepäckraumbeleuchtung5E
A: HIR2 Halogenglühlampen
C: Einseitig gesockelte Glühlampen
(bernsteinfarben)
E: Glühlampen mit keilförmigem Sockel
(klar)
*: Je nach Ausstattung
B: H16 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(gelb)
F: Zweiseitig gesockelte Glühlampen

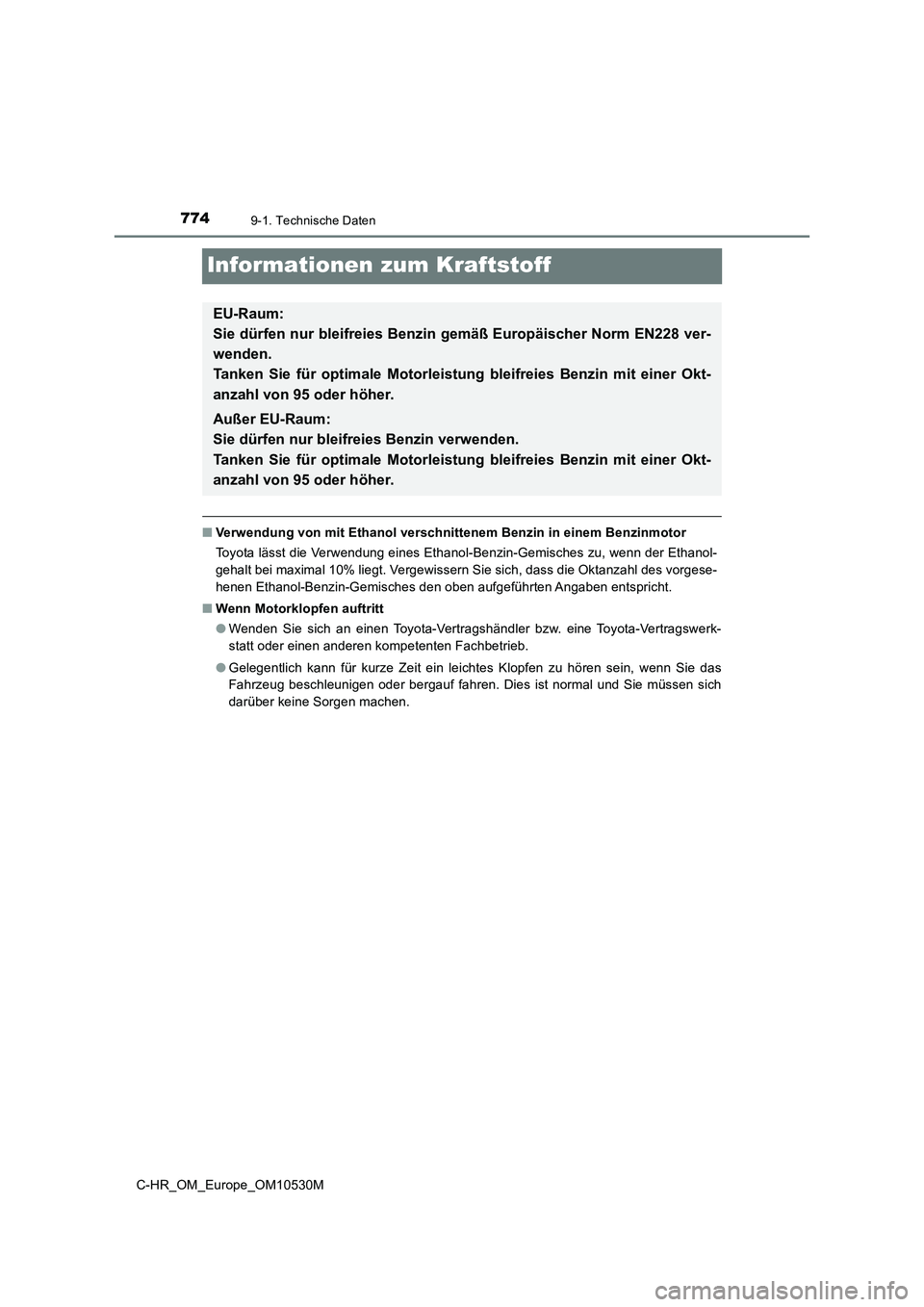

7749-1. Technische Daten
C-HR_OM_Europe_OM10530M
Informationen zum Kraftstoff
■Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228 ver-
wenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.

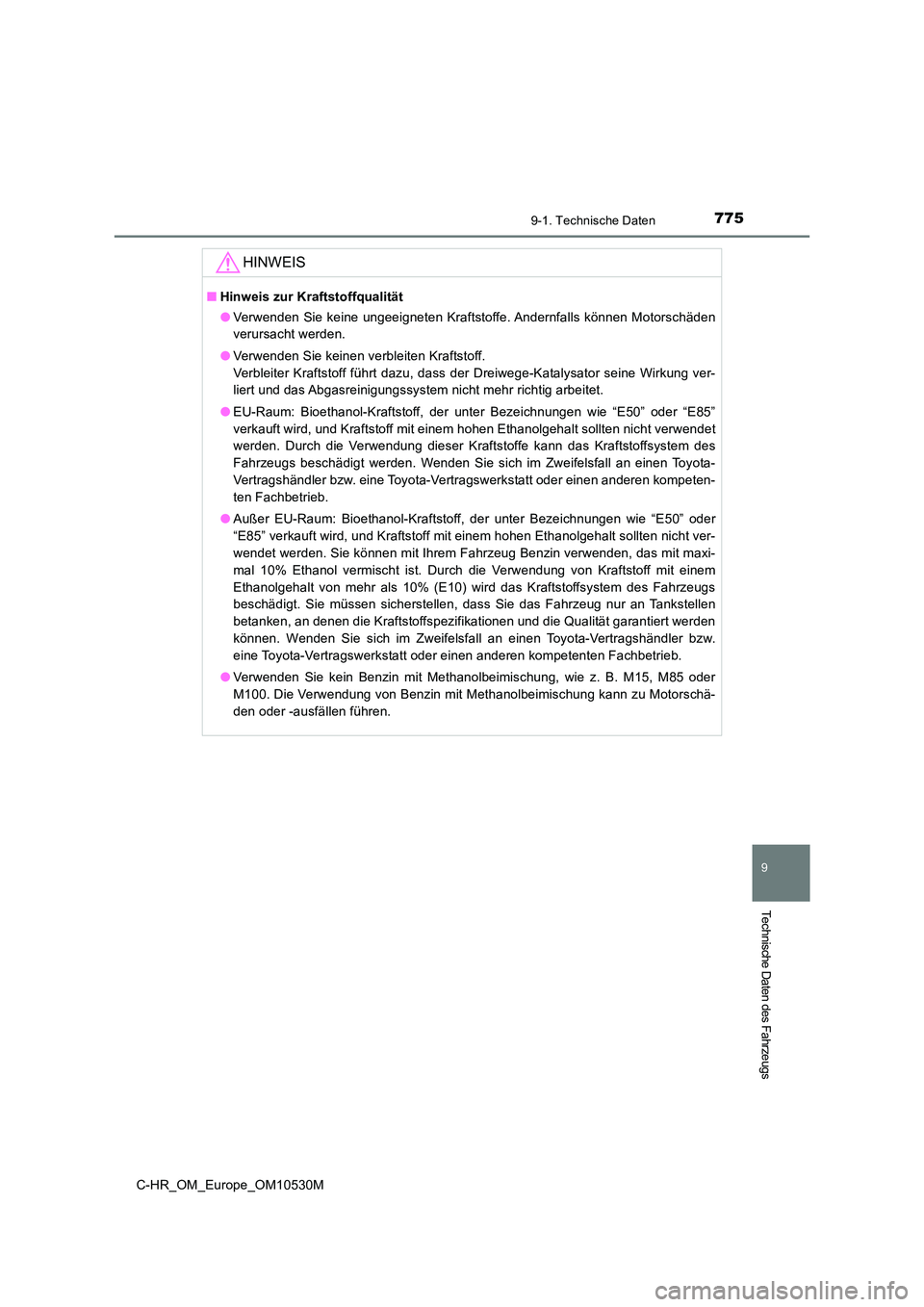

7759-1. Technische Daten
9
Technische Daten des Fahrzeugs
C-HR_OM_Europe_OM10530M
HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wirkung ver-
liert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Verwenden Sie kein Benzin mit Methanolbeimischung, wie z. B. M15, M85 oder
M100. Die Verwendung von Benzin mit Methanolbeimischung kann zu Motorschä-
den oder -ausfällen führen.

7769-2. Kundenspezifische Anpassung
C-HR_OM_Europe_OM10530M
Anpassbare Funktionen
■Ändern von Funktionen mit der Multi-Informationsanzeige
Fahrzeuge mit Monochrom-Display
Drücken Sie den “DISP”-Schalter, um bei stehendem Fahrzeug den Ein-
stellungsbildschirm anzuzeigen, und drücken und halten Sie dann den
“DISP”-Schalter, um den Bildschirm des Anpassungsmodus aufzurufen.
Drücken Sie den “DISP”-Schalter, wählen Sie ein Element aus und drü-
cken und halten Sie dann den “DISP”-Schalter.
Drücken Sie den “DISP”-Schalter, wählen Sie die gewünschte Einstel-
lung aus und drücken und halten Sie dann den “DISP”-Schalter.
Zum Beenden des Anpassungsmodus drücken Sie den “DISP”-Schalter,
um “BEENDEN” auszuwählen, und drücken und halten Sie dann den
“DISP”-Schalter.
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Die Einstellungen
dieser Funktionen können mit der Mu lti-Informationsanzeige, mit dem
Navigations-/Multimediasystem oder bei jedem Toyota-Vertragshänd-
ler oder jeder Toyota-Vertragswerkst att oder jedem anderen kompeten-
ten Fachbetrieb geändert werden.
Anpassen der Fahrzeugfunktionen
1
2
3
