2016 Peugeot Traveller Инструкция по эксплуатации (in Russian)

95
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016

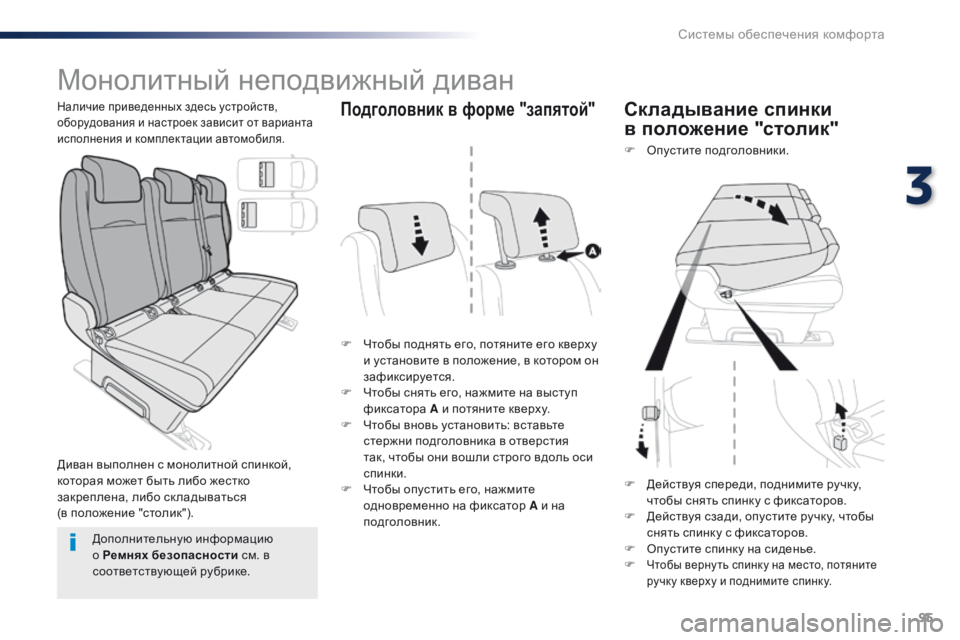

Монолитный неподвижный диван
F Чтобы поднять его, потяните его кверху и установите в положение, в котором он
зафиксируется.
F

Ч
тобы снять его, нажмите на выступ
фиксатора A и потяните кверху.
F

Ч
тобы вновь установить: вставьте
стержни подголовника в отверстия
так, чтобы они вошли строго вдоль оси
спинки.
F

Ч
тобы опустить его, нажмите
одновременно на фиксатор A и на
подголовник. F

О
пустите подголовники.
Наличие приведенных здесь устройств,
оборудования и настроек зависит от варианта
исполнения и комплектации автомобиля.Подголовник в форме "запятой"Складывание спинки
в

п
оложение "столик"
Дополнительную информацию
о Ремнях безопасности см. в
соответствующей рубрике.
Диван выполнен с монолитной спинкой,
которая может быть либо жестко
закреплена, либо ск ладываться
(в

положение "столик"). F
Д
ействуя спереди, поднимите ручку,
чтобы снять спинку с фиксаторов.
F
Д
ействуя сзади, опустите ручку, чтобы
снять спинку с фиксаторов.
F О пустите спинку на сиденье.
F

Чтобы верну ть спинку на место, потяните
ручку кверху и поднимите спинку.
3
Системы обеспечения комфорта

96
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
F При наличии в комплектации автомобиля,
сложите спинку в положение "столик".
Наклон сиденья для прохода в 3й рядВынос
F При наличии в комплектации автомобиля,
сложите спинку в положение "столик".
F Поднимите сиденье дивана.
F

П

ри помощи ручки, освободите от
фиксаторов задние ножки и поднимите
диван.
F

Ч

тобы верну ть сиденье на место,
опустите его назад так, чтобы его ножки
зафиксировались в замках.
Нет необходимости ск ладывать
спинку (в положение "столик"), чтобы
поднять диван и пройти в 3 ряд. F

О
свободите от фиксаторов передние
ножки при помощи этих ручек.
F

И
звлеките диван из замков.
F

В
ынесите диван. Вынесенный из автомобиля диван
следует ск ладировать и хранить
в чистом месте и не допускать
попадания в его механизмы
посторонних предметов.
Диван должен использоваться
только в автомобиле. Он снабжен
механизмами, работа которых может
быть нарушена при ненадлежащем
использовании или падении дивана.
Системы обеспечения комфорта

97
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
Проследите, чтобы вещи или ноги
заднего пассажира не перекрывали точки
фиксации и не мешали срабатыванию
фиксирующих механизмов.
F При наличии на автомобиле, потяните ручку вверх, чтобы поднять спинку
(действуя сзади, опустите ручку).
Проверьте прочность установки сиденья
на напольные фиксаторы после его
возврата в сидячее положение.

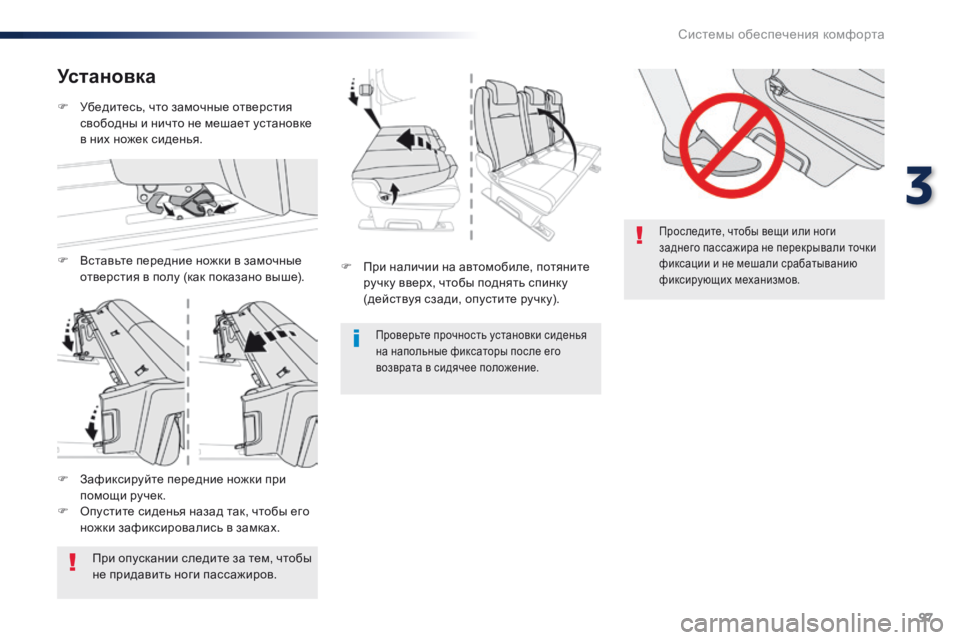

Ус т а н о в к а
F Вставьте передние ножки в замочные отверстия в полу (как показано выше).
F

У
бедитесь, что замочные отверстия
свободны и ничто не мешает установке
в них ножек сиденья.
F
З
афиксируйте передние ножки при
помощи ручек.
F

О
пустите сиденья назад так, чтобы его
ножки зафиксировались в замках.
При опускании следите за тем, чтобы
не придавить ноги пассажиров.
3
Системы обеспечения комфорта

98
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
Спинка в положении
"столик"
F Опустите подголовники.
F

Ч

тобы поднять подголовник, потяните
его кверху так, чтобы он стал на
фиксатор.
F

Ч

тобы его снять, нажмите на
фиксатор
A

и потяните его вверх.
F

Ч

тобы вновь установить: вставьте
стержни подголовника в отверстия
так, чтобы они вошли строго вдоль оси
спинки.
F

Ч

тобы его опустить, нажмите
одновременно на фиксатор A и на
подголовник.Подголовник в форме
"запятой"
Дополнительную информацию
о Ремнях безопасности см. в
соответствующей рубрике. F

Д
ействуя спереди, поднимите эту ручку,
чтобы снять спинку с фиксаторов.
F
Д
ействуя сзади, опустите ручку, чтобы
снять спинку с фиксаторов.

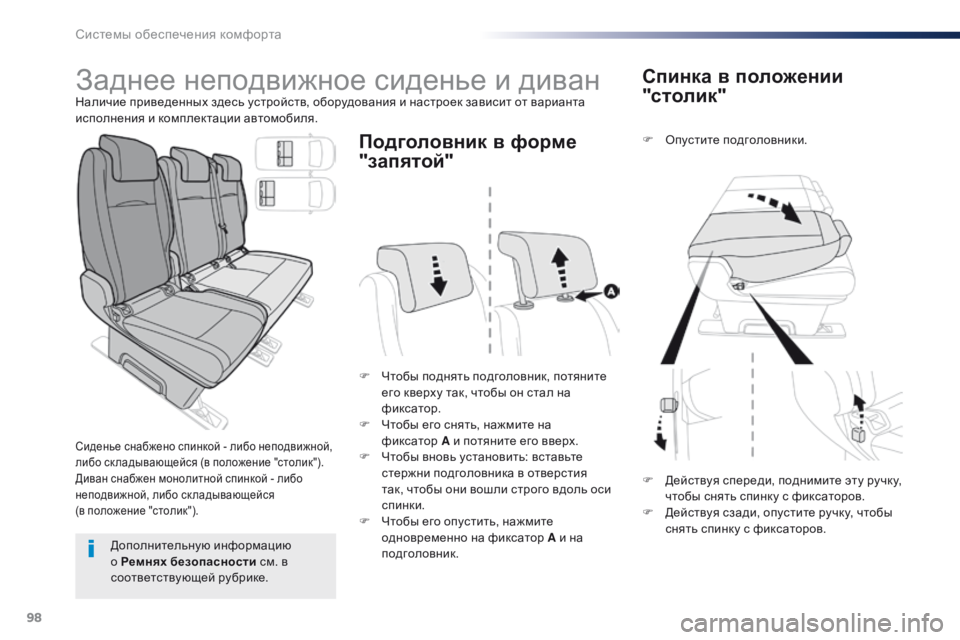

Заднее неподвижное сиденье и диванНаличие приведенных здесь устройств, оборудования и настроек зависит от варианта
исполнения и комплектации автомобиля.
Сиденье снабжено спинкой - либо неподвижной,
либо ск ладывающейся (в положение "столик").
Диван снабжен монолитной спинкой - либо
неподвижной, либо ск ладывающейся
(в
положение "столик").
Системы обеспечения комфорта

99
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
F При наличии в комплектации, уложите спинку в положение "столик".

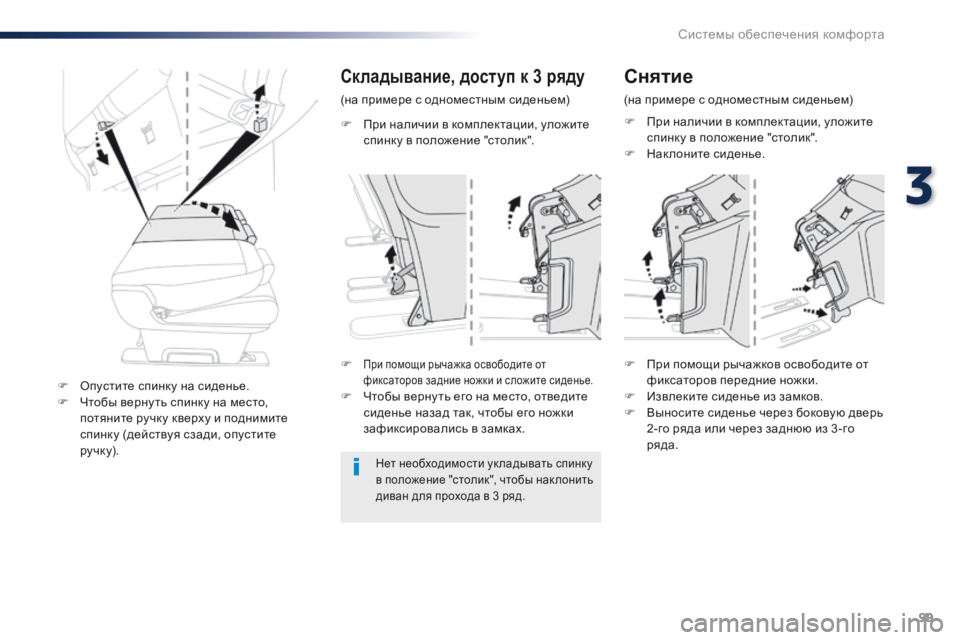

Складывание, доступ к 3 ряду
(на примере с одноместным сиденьем)
Нет необходимости ук ладывать спинку
в положение "столик", чтобы нак лонить
диван для прохода в 3 ряд.
F При помощи рычажка освободите от
фиксаторов задние ножки и сложите сиденье.
F Чтобы верну ть его на место, отведите сиденье назад так, чтобы его ножки
зафиксировались в замках.
F
О
пустите спинку на сиденье.
F
Ч
тобы верну ть спинку на место,
потяните ручку кверху и поднимите
спинку (действуя сзади, опустите
ру чк у).
Снятие
(на примере с одноместным сиденьем)
F

П
ри наличии в комплектации, уложите
спинку в положение "столик".
F

Н
ак лоните сиденье.
F

П
ри помощи рычажков освободите от
фиксаторов передние ножки.
F

И
звлеките сиденье из замков.
F

В
ыносите сиденье через боковую дверь
2-го ряда или через заднюю из 3 -го
ряда.
3
Системы обеспечения комфорта

100
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
Проверьте прочность установки сиденья
на напольные фиксаторы после его
возврата в сидячее положение.
Проследите, чтобы вещи или ноги
заднего пассажира не перекрывали точки
фиксации и не мешали срабатыванию
фиксирующих механизмов.

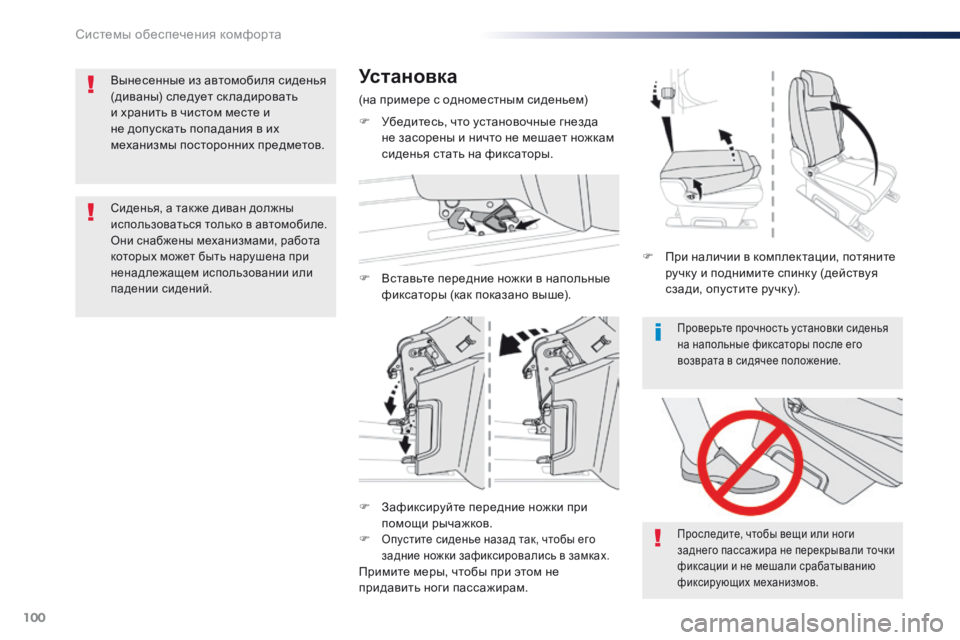

Ус т а н о в к а
(на примере с одноместным сиденьем)
F
У
бедитесь, что установочные гнезда
не засорены и ничто не мешает ножкам
сиденья стать на фиксаторы.
F

В
ставьте передние ножки в напольные
фиксаторы (как показано выше).
F

З
афиксируйте передние ножки при
помощи рычажков.
F

Опустите сиденье назад так, чтобы его
задние ножки зафиксировались в замках.
Примите меры, чтобы при этом не
придавить ноги пассажирам. F

П
ри наличии в комплектации, потяните
ручку и поднимите спинку (действуя
сзади, опустите ручку).
Вынесенные из автомобиля сиденья
(диваны) следует ск ладировать
и хранить в чистом месте и
не допускать попадания в их
механизмы посторонних предметов.
Сиденья, а так же диван должны
использоваться только в автомобиле.
Они снабжены механизмами, работа
которых может быть нарушена при
ненадлежащем использовании или
падении сидений.
Системы обеспечения комфорта

101
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016
Подголовник
F Чтобы поднять подголовник, потяните его
кверху так, чтобы он стал на фиксатор.
F Чтобы его снять, нажмите на выступ A и
потяните его вверх.
F

Чтобы вновь установить: вставьте стержни
подголовника в отверстия так, чтобы они
вошли строго вдоль оси спинки.
F Чтобы его опустить, нажмите одновременно
на фиксатор A и на подголовник.

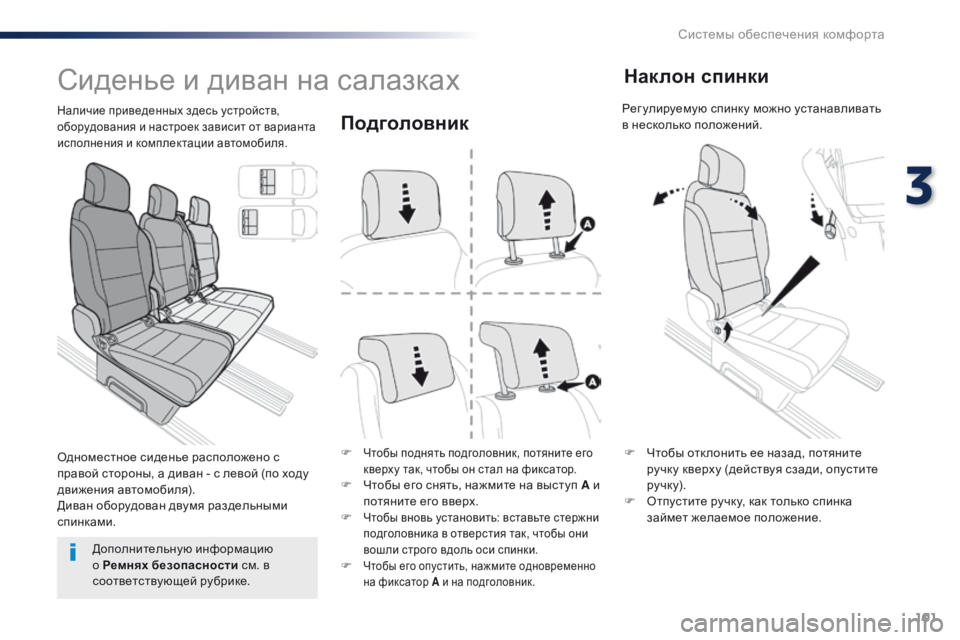

Сиденье и диван на салазках
Наличие приведенных здесь устройств,
оборудования и настроек зависит от варианта
исполнения и комплектации автомобиля.
Дополнительную информацию
о Ремнях безопасности см. в
соответствующей рубрике. F

Ч
тобы отк лонить ее назад, потяните
ручку кверху (действуя сзади, опустите
ру чк у).
F
О
тпустите ручку, как только спинка
займет желаемое положение.
Наклон спинки
Рег улируемую спинку можно устанавливать
в несколько положений.
Одноместное сиденье расположено с
правой стороны, а диван - с левой (по ходу
движения автомобиля).
Диван оборудован двумя раздельными
спинками.
3
Системы обеспечения комфорта

102
Traveller-VP_ru_Chap03_ergonomie-et-confort_ed01-2016

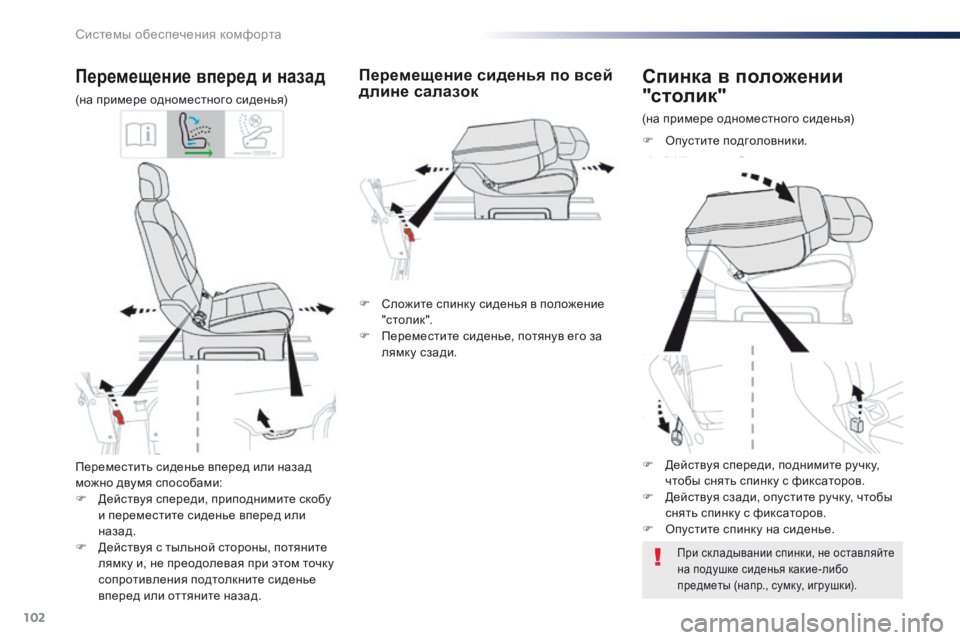

Переместить сиденье вперед или назад
можно двумя способами:
F
Д
ействуя спереди, приподнимите скобу
и переместите сиденье вперед или
назад.
F

Д
ействуя с тыльной стороны, потяните
лямку и, не преодолевая при этом точку
сопротивления подтолкните сиденье
вперед или оттяните назад.
Перемещение вперед и назад
(на примере одноместного сиденья)
(на примере одноместного сиденья)
Спинка в положении
"столик"
F Опустите подголовники.
Перемещение сиденья по всей
длине салазок
При ск ладывании спинки, не оставляйте
на подушке сиденья какие-либо
предметы (напр., сумку, игрушки).
F Сложите спинку сиденья в положение "столик".
F

П
ереместите сиденье, потянув его за
лямку сзади.
F

Д
ействуя спереди, поднимите ручку,
чтобы снять спинку с фиксаторов.
F

Д
ействуя сзади, опустите ручку, чтобы
снять спинку с фиксаторов.
F

О
пустите спинку на сиденье.
Системы обеспечения комфорта
