2016 MAZDA MODEL CX-3 Upute za uporabu (in Croatian)

Osim Izraela/Rusije/Bjelorusije/Azerbajdžana/Kazakstana
Interval
održavanjaBroj mjeseci ili kilometara, što se prvo ispuni.
Mjeseci 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0
Filtar goriva Zamijenite svakih 60.000 km.
Svjećice
*1Zamijenite svakih 120.000 km.
Sustav za isparavanje (ako je ugra-
đen)PPPPPPPP
SKYACTIV-D 1.5
Filtar goriva DRDRDRDR
Sustav ubrizgavanja goriva
*2PPP
SKYACTIV-G 2.0 I SKYACTIV-D 1.5
Pogonsko remenje
*3PPPPPPPPPPPPPPPP
Motorno ulje
*4*5
Osim
zemalja na-
vedenih
ispodRRRRRRRRRRRRRRRR
Gruzija /
Armenija /
Kambodža /
Gabon / Ga-
na /
Kamerun /
Burundi /
MozambikZamijenite svakih 5.000 km ili 6 mjeseci.
Tanzanija Zamijenite svakih 3.000 km ili 3 mjeseci.
Filtar motornog
ulja
*4
Osim
zemalja na-
vedenih
ispodRRRRRRRRRRRRRRRR
Gruzija/
Armenija/
KambodžaZamijenite svakih 10.000 km ili svakih godinu dana.
Gabon / Ga-
na /
Kamerun /
Burundi /
MozambikZamijenite svakih 5.000 km ili 6 mjeseci.
Tanzanija Zamijenite svakih 3.000 km ili 3 mjeseci.
Rashladni sustav PPPPPPPP
Rashladno sredstvo motora
*6Zamijenite nakon prvih 200.000 km ili 10 godina; nakon toga svakih
100.000 km ili 5 godina.
Održavanje i briga
Redovito održavanje
6-11

Interval
održavanjaBroj mjeseci ili kilometara, što se prvo ispuni.
Mjeseci 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtar zraka
*7
Osim
zemalja na-
vedenih
ispodCCRCCRCC
Gruzija/
ArmenijaCRCRCRCR
Vodovi i crijeva za gorivo PPPPPPPP
Akumulator
*8PPPPPPPP
Vodovi, crijeva i priključci za
koč n ic ePPPPPPPP
Tekućina za kočnice
*9PPPRPPPRPPPRPPPR
Parkirna kočnica PPPPPPPPPPPPPPPP
Servo-kočnice (pojačivač sile
kočenja) i crijevaPPPPPPPP
Disk kočnice PPPPPPPPPPPPPPPP
Upravljanje i prijenos PPPPPPPP
Ulje za ručni mjenjač R
Ulje u stražnjem diferencijalu
*10*11
Ulje prijenosa*11
Prednji i stražnji ovjes, kuglasti
zglobovi i aksijalna izvedba
ležajeva kotačaPPPPPPPP
Manžete poluosovine P P P P
Ispušni sustav i toplinski štitovi Provjerite svakih 80.000 km.
Vijci i matice na šasiji i karoseriji TTTTTTTT
Stanje karoserije (odnosi se na hr-
đu, koroziju i perforacije)Provjerite svake godine.
Filtar za zrak u kabini (ako je ugra-
đen)RRRRRRRR
Gume (uključujući pričuvnu gumu)
(s prilagodbom tlaka zraka)
*12PPPPPPPPPPPPPPPP
Rotacija gume
*12Rotirajte svakih 10.000 km.
Komplet za popravak probušene
gume (ako postoji)
*13Provjerite svake godine.
Simboli u tablici:
P: Pregledaj: po potrebi pregledajte i očistite, popravite, prilagodite, dolijte ili zamijenite.
R: Zamijeni
C: Očisti
Održavanje i briga
Redovito održavanje
6-12

T: Učvrsti
L: Podmaži
D: Ispusti
Napomene:
*1 U zemljama ispod pregledajte svjećice svakih 10.000 km ili 12 mjeseci prije zamjene kod preporučenog
intervala.
Armenija Angola, Bolivija, Burundi, Britanski Djevičanski otoci, Kambodža, Čile, Kostarika, Curaçao, El
Salvador, Gana, Gruzija, Gvatemala, Haiti, Honduras, Hong Kong, Iran, Jordan, Makao, Mozambik, Mianmar,
Nigerija, Nikaragva , Papua Nova Gvineja, Peru, Sejšeli, Sirija, Tanzanija, Vijetnam, Zair
*2 Ispravite količinu ubrizgavanja goriva.*3 Također pregledajte pogonske remene klima-uređaja, ako je u opremi.
Ako se vozilo naročito koristi u bilo kojem od sljedećih uvjeta, provjerite pogonsko remenje češće nego je
preporučeno.
a) Vožnja u prašnjavim uvjetima
b) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
c) Dugotrajna vožnja pri niskim temperaturama ili česta vožnja samo na kratkim udaljenostima
d) Vožnja u ekstremno toplim uvjetima
e) Neprestana vožnja u planinskim uvjetima
*4 Ako se vozilo naročito koristi u bilo kojem od sljedećih uvjeta, zamijenite motorno ulje i uljni filtar češće nego
je preporučeno.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Dugotrajna vožnja pri niskim temperaturama ili česta vožnja samo na kratkim udaljenostima
e) Vožnja u ekstremno toplim uvjetima
f) Neprestana vožnja u planinskim uvjetima
*5 Za SKYACTIV-D 1.5 ponovo postavite podatke o motornom ulju nakon promjene ulja u motoru.*6 Preporučuje se upotreba sredstva FL-22 prilikom izmjene rashladnog sredstva motora. Uporaba nekog drugog
rashladnog sredstva motora osim FL-22 može prouzročiti značajno oštećenje motora i sustava za hlađenje.
*7 Ako se vozilo koristi u vrlo prašnjavim ili pješčanim područjima, očistite i, ako je potrebno, zamijenite filtar
zraka češće od preporučenog razdoblja.
*8 Provjerite razinu elektrolita u akumulatorskoj tekućini, njezinu relativnu gustoću i vanjski izgled akumulatora.
Ako se vozilo koristi u ekstremno toplim i hladnim područjima, provjerite razinu elektrolita akumulatorske
tekućine, njezinu relativnu gustoću i izgled akumulatora svakih 10.000 km ili 6 mjeseci. Akumulatori
zatvorenog tipa zahtijevaju samo provjeru vanjskog izgleda.
*9 Kod pretjerane uporabe kočnica (na primjer, kod vožnje u teškim uvjetima ili u planinama) ili ako se vozilo
koristi u ekstremno vlažnim klimatskim uvjetima, mijenjajte sredstvo za kočnice svake godine.
*10 Ako se vozilo prvenstveno koristi u bilo kojem od sljedećih uvjeta, zamijenite ulje stražnjeg diferencijala
svakih 45.000 km.
a) Vuča prikolice ili upotreba krovnog nosača
b) Vožnja u prašnjavim, pješčanim ili mokrim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Ponavljanje kratkih vožnji od 16 km ili manje
*11 Ako se ovaj dio uroni u vodu, mora se obaviti zamjena ulja.*12 Potrebno je pokrenuti sustav za nadzor tlaka u gumama (TPMS) kako bi sustav radio normalno (ako postoji).*13 Provjerite rok trajanja tekućine za popravak guma svake godine prilikom periodičnog održavanja. Zamijenite
bocu tekućine za popravak guma novom prije nego istekne rok trajanja.
Održavanje i briga
Redovito održavanje
6-13

Kontrola održavanja
▼Kontrola odr

▼Kontrola održavanja (audiouređaj vrste C/D)
1. Odaberite ikonu na početnom zaslonu radi prikaza zaslona „Aplikacije”.
2. Odaberite „Održavanje” za prikaz zaslona s popisom održavanja.
3. Prebacite karticu i odaberite stavku postavke koju želite promijeniti.

Postavke možete prilagoditi na zaslonu podešavanja na sljedeći način:
Kartica Stavka Objašnjenje
RedovitoPostavka Obavijest se može uključiti/isključiti.
Vrijeme (mjeseci) Prikazuje vrijeme ili udaljenost do održavanja.
Odaberite ovu stavku za postavljanje razdoblja održavanja.
„Rok za redovito održavanje” prikazuje se u crvenoj boji i svjetlo
s oznakom ključa za odvijanje na ploči s instrumentima će
svijetliti kad preostala udaljenost bude manja od 500 km ili
preostali broj dana manji od 15 (što god se prije dogodi). Udaljenost (milje ili km)
Ponovno postaviPonovno postavlja vrijeme i udaljenost na početne vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvo-
di održavanje.
Rotacija gumePostavka Obavijest se može uključiti/isključiti.
Udaljenost (milje ili km)Prikazuje udaljenost do roka rotacije gume.
Odaberite ovu stavku za postavljanje udaljenosti do rotacije gume.
„Rok za rotaciju guma!” prikazuje se u crvenoj boji, a svjetlo s
oznakom ključa za odvijanje na ploči s instrumentima će svijetliti
kad preostala udaljenost bude manja od 500 km.
Ponovno postaviPonovno postavlja preostalu udaljenost na početnu vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvo-
di rotacija guma.
Promjena uljaPost av ka
*1Obavijest se može uključiti/isključiti.
Udaljenost (milje ili km)Prikazuje udaljenost do roka za promjenu ulja.
Odaberite ovu stavku za postavljanje udaljenosti do promjene ulja.
„Rok za promjenu ulja!” prikazuje se crvenom bojom, a svjetlo s
oznakom ključa za odvijanje na ploči s instrumentima svijetlit će
kad preostala udaljenost bude manja od 500 km.
Ponovno postavljanje
*2Ponovno postavlja preostalu udaljenost na početnu vrijednosti.
Kad se sustav uključi, mora se ponovno postaviti kad god se izvo-
di promjena motornog ulja.
*1 Postavka fleksibilnog održavanja motornog ulja je dostupna (samo neki modeli). Pojedinosti zatražite od
ovlaštenog Mazdina servisera.
Kada se odabere postavka fleksibilnog održavanja motornog ulja, na zaslonu će se prikazati sljedeće stavke.
Vozilo izračunava preostalo trajanje ulja na temelju uvjeta rada motora i daje vam do znanja kada je potrebna
zamjena ulja uključivanjem svjetla s oznakom ključa za odvijanje na ploči s instrumentima.
*2 Kad god se vrši izmjena ulja, potrebno je ponovno postaviti upravljačku jedinicu motora vozila za
SKYACTIV-D 1.5.
Vaš ovlašteni Mazdin serviser moći će ponovno postaviti upravljačku jedinicu motora ili postupak ponovnog
postavljanja upravljačke jedinice motora vozila na stranici 6-26.
Održavanje i briga
Redovito održavanje
6-15

Kartica Stavka Objašnjenje
Promjena uljaVijek trajanja ulja (%)Prikazuje vijek trajanja motornog ulja do roka za promjenu
ulja.
„Obvezna promjena ulja!” prikazuje se u crvenoj boji, a svjetlo
s prikazom ključa za odvijanje na ploči s instrumentima će
svijetliti kad preostala udaljenost za vijek trajanja ulja bude
manja od 500 km ili preostali broj dana bude manji od 15 (što
god se prije dogodi).
Ponovno postaviPonovno postavlja vijek trajanja preostalog ulja na 100 %.
Sustav se mora ponovno postaviti pri svakoj promjeni
motornog ulja.
Održavanje i briga
Redovito održavanje
6-16

Mjere opreza pri korisničkom održavanju
Redoviti servis
Preporučujemo da svakodnevno ili barem svaki tjedan provjerite navedene stavke.
•Razina motornog ulja (stranica 6-27)
•Razina rashladnog sredstva motora (stranica 6-28)
•Razina tekućine za kočnicu i spojku (stranica 6-30)
•Razina tekućine za brisače (stranica 6-31)
•Održavanje baterije (stranica 6-38)
•Tlak zraka u gumama (stranica 6-41)

Neispravan ili neadekvatan servis može rezultirati problemima. U ovom odjeljku nalaze se
upute samo za stavke koje je lako održavati.

Kao što je objašnjeno u Uvodu (stranica 6-2), nekoliko postupaka može izvršiti samo
kvalificirani servisni tehničar s posebnim alatima.

Neispravno održavanje po načelu "uradi sam" tijekom jamstvenog razdoblja može utjecati na
obuhvaćenost jamstvom. Više pojedinosti potražite u posebnoj Jamstvenoj izjavi tvrtke
Mazda koju ste dobili s vozilom. Ako niste sigurni u određene postupke servisa i održavanja,
prepustite ih stručnom mehaničaru, preporučujemo ovlaštenog Mazdinog servisera.

Postoje strogi zakoni o zaštiti okoliša vezani za odlaganje otpadnih ulja i tekućina. Propisno
zbrinite otpad vodeći računa o zaštiti okoliša.

Preporučujemo da promjenu ulja i tekućina u vozilu povjerite ovlaštenom Mazdinom
serviseru.
Održavanje i briga
Korisničko održavanje
6-17

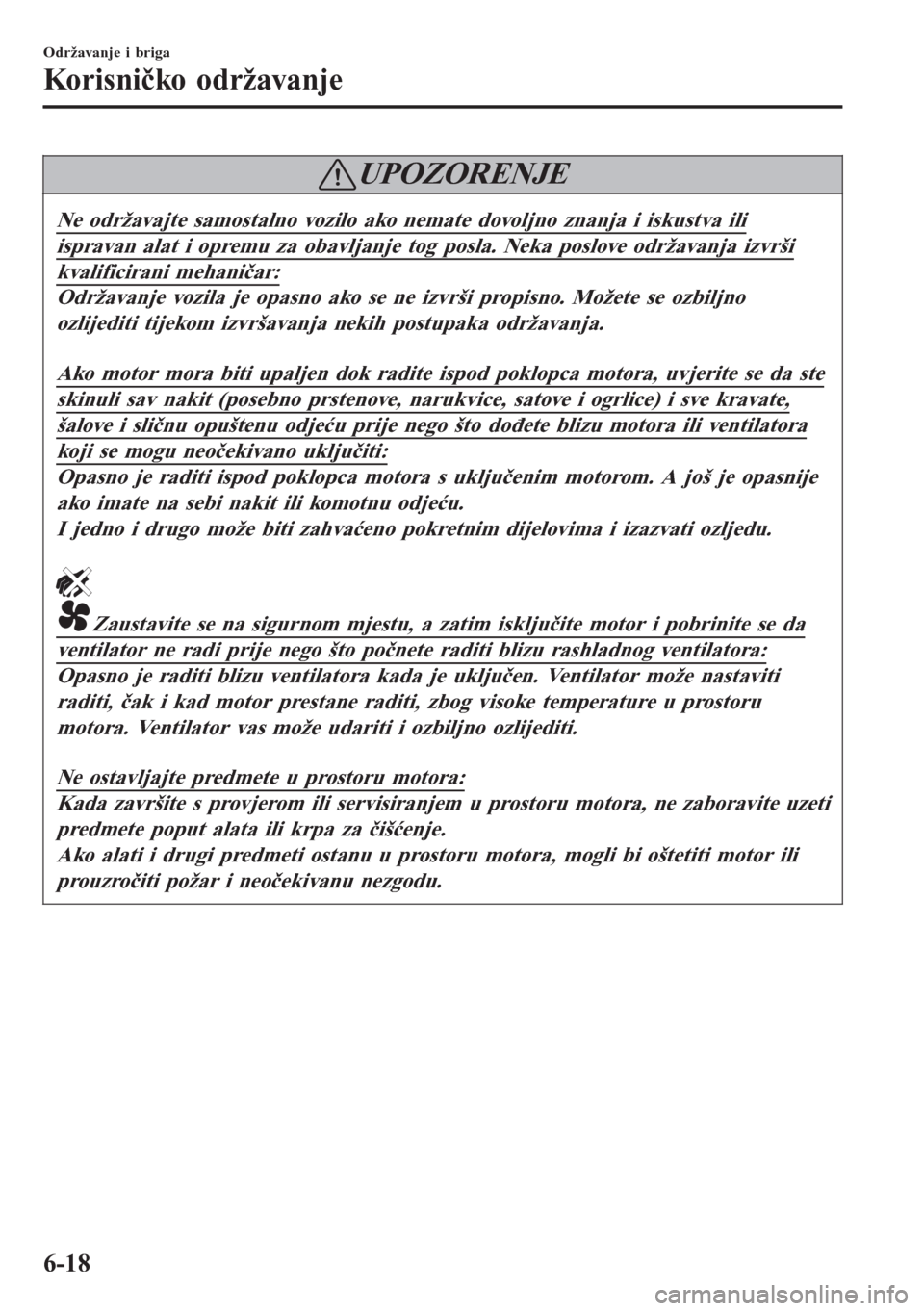

UPOZORENJE
Ne održavajte samostalno vozilo ako nemate dovoljno znanja i iskustva ili
ispravan alat i opremu za obavljanje tog posla. Neka poslove održavanja izvrši
kvalificirani mehaničar:
Održavanje vozila je opasno ako se ne izvrši propisno. Možete se ozbiljno
ozlijediti tijekom izvršavanja nekih postupaka održavanja.
Ako motor mora biti upaljen dok radite ispod poklopca motora, uvjerite se da ste
skinuli sav nakit (posebno prstenove, narukvice, satove i ogrlice) i sve kravate,
šalove i sličnu opuštenu odjeću prije nego što dođete blizu motora ili ventilatora
koji se mogu neočekivano uključiti:
Opasno je raditi ispod poklopca motora s uključenim motorom. A još je opasnije
ako imate na sebi nakit ili komotnu odjeću.
I jedno i drugo može biti zahvaćeno pokretnim dijelovima i izazvati ozljedu.
Zaustavite se na sigurnom mjestu, a zatim isključite motor i pobrinite se da
ventilator ne radi prije nego što počnete raditi blizu rashladnog ventilatora:
Opasno je raditi blizu ventilatora kada je uključen. Ventilator može nastaviti
raditi, čak i kad motor prestane raditi, zbog visoke temperature u prostoru
motora. Ventilator vas može udariti i ozbiljno ozlijediti.
Ne ostavljajte predmete u prostoru motora:
Kada završite s provjerom ili servisiranjem u prostoru motora, ne zaboravite uzeti
predmete poput alata ili krpa za čišćenje.
Ako alati i drugi predmeti ostanu u prostoru motora, mogli bi oštetiti motor ili
prouzročiti požar i neočekivanu nezgodu.
Održavanje i briga
Korisničko održavanje
6-18
