2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

시동 및 주행
5-109
▶스노우 타이어
차에 스노우 타이어를 장착할 경우, 동일 사
이즈의 타이어인지를 확인하고 차량마다 타
이어가 견딜 수 있는 중량이 다르므로 규격에
맞는 타이어인지를 확인하십시오. 모든 기상
조건에서 차량 조향성의 균형을 맞추기 위해
서는 스노우 타이어를 네바퀴에 모두 장착 하
십시오. 스노우 타이어를 장착하고 건조한 도
로를 주행하면, 원래 사양의 타이어 보다 마
찰력이 작아 제동 거리가 길어질 수 있으니
주의하십시오.
또, 날씨가 맑은 경우에도 항상 조심하면서 운
전하십시오.
스노우 타이어의 규격과 형태는 차량의 표
준 타이어와 동등해야 합니다. 그렇지 않을
경우, 차량의 안전성과 조향성능에 악영향
을 미칠 수도 있습니다.
경 고
0눈 또는 빙판길 주행
•눈길, 빙판길을 주행할 때는 스노우 타이어
또는 규격에 맞는 타이어 체인을 장착하시고,
급출발, 급가속, 급제동을 삼가십시오.
음지와 양지의 도로조건은 서로 다릅니다. 오르
막길 보다는 내리막길에 더욱 주의 하십시오.
•눈길이나 빙판에서는 타이어의 접지력이 약
해지므로 가속 페달이나 스티어링 휠을 거칠
게 조작하면 위험합니다.
•내리막길에서 엔진브레이크를 사용하면 방향
조작에 도움이 됩니다.
오르막길에서는 한번 멈추면 발진하기가 어려
우므로 차간거리를 유지하여 서행하도록 하십
시오.
▶타이어 체인
• 래디얼 타이어는 구조상 옆면이 얇기 때문
에 체인을 사용하면 손상될 우려가 있으
므로 되도록이면 스노우 타이어를 장착하
십시오. 알루미늄 휠 장착 차량은 체인을
사용하면 휠이 손상될 우려가 있으므로 체
인을 사용하지 마십시오.
불가피하게 사용해야 할 경우는 와이어
체인(두께 15mm 이내의 체인)을 사용하
십시오. 전륜에 체인을 장착하십시오.
• 2륜 구동 차량은 타이어 체인을 전륜에 장
착하십시오.
4륜구동 차량은 전륜 및 후륜 모두 체인을
장착하십시오. 불가피한 경우, 반드시 전륜
에 체인을 장착하십시오.
1VQA30071VQA3007

시동 및 주행
5-110

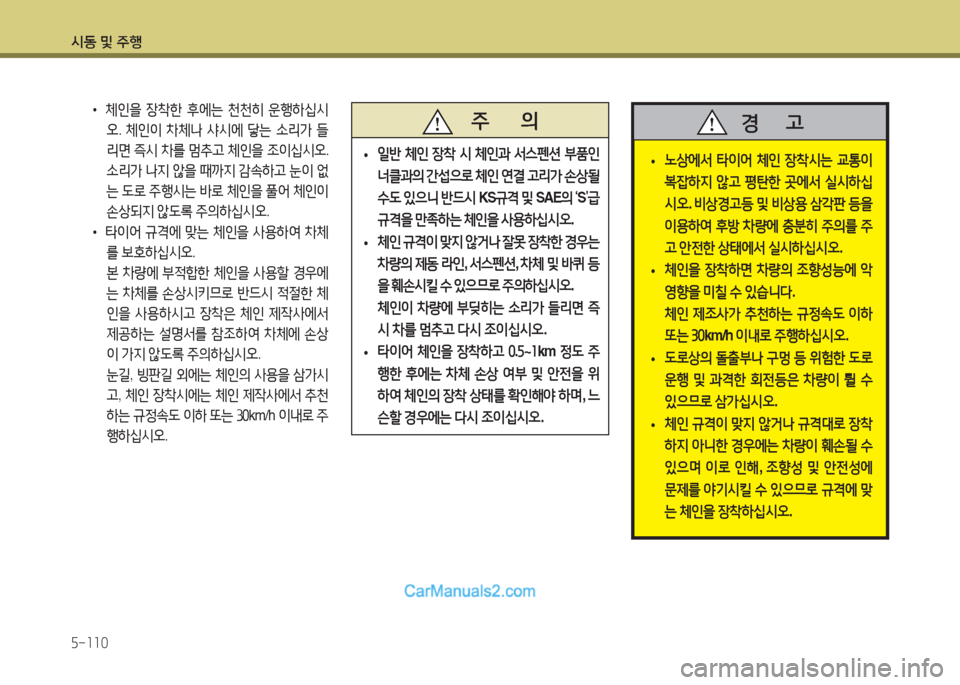

•노상에서 타이어 체인 장착시는 교통이
복잡하지 않고 평탄한 곳에서 실시하십
시오. 비상경고등 및 비상용 삼각판 등을
이용하여 후방 차량에 충분히 주의를 주
고 안전한 상태에서 실시하십시오.
•체인을 장착하면 차량의 조향성능에 악
영향을 미칠 수 있습니다.
체인 제조사가 추천하는 규정속도 이하
또는 30km/h 이내로 주행하십시오.
•도로상의 돌출부나 구멍 등 위험한 도로
운행 및 과격한 회전등은 차량이 튈 수
있으므로 삼가십시오.
•체인 규격이 맞지 않거나 규격대로 장착
하지 아니한 경우에는 차량이 훼손될 수
있으며 이로 인해, 조향성 및 안전성에
문제를 야기시킬 수 있으므로 규격에 맞
는 체인을 장착하십시오.
경 고• 체인을 장착한 후에는 천천히 운행하십시
오. 체인이 차체나 샤시에 닿는 소리가 들
리면 즉시 차를 멈추고 체인을 조이십시오.
소리가 나지 않을 때까지 감속하고 눈이 없
는 도로 주행시는 바로 체인을 풀어 체인이
손상되지 않도록 주의하십시오.
• 타이어 규격에 맞는 체인을 사용하여 차체
를 보호하십시오.
본 차량에 부적합한 체인을 사용할 경우에
는 차체를 손상시키므로 반드시 적절한 체
인을 사용하시고 장착은 체인 제작사에서
제공하는 설명서를 참조하여 차체에 손상
이 가지 않도록 주의하십시오.
눈길, 빙판길 외에는 체인의 사용을 삼가시
고, 체인 장착시에는 체인 제작사에서 추천
하는 규정속도 이하 또는 30km/h 이내로 주
행하십시오.
주 의
•일반 체인 장착 시 체인과 서스펜션 부품인
너클과의 간섭으로 체인 연결 고리가 손상될
수도 있으니 반드시 KS규격 및 SAE의 ‘S’급
규격을 만족하는 체인을 사용하십시오.
•체인 규격이 맞지 않거나 잘못 장착한 경우는
차량의 제동 라인, 서스펜션, 차체 및 바퀴 등
을 훼손시킬 수 있으므로 주의하십시오.
체인이 차량에 부딪히는 소리가 들리면 즉
시 차를 멈추고 다시 조이십시오.
•타이어 체인을 장착하고 0.5~1km 정도 주
행한 후에는 차체 손상 여부 및 안전을 위
하여 체인의 장착 상태를 확인해야 하며, 느
슨할 경우에는 다시 조이십시오.

시동 및 주행
5-111
1VQA30091VQA3009

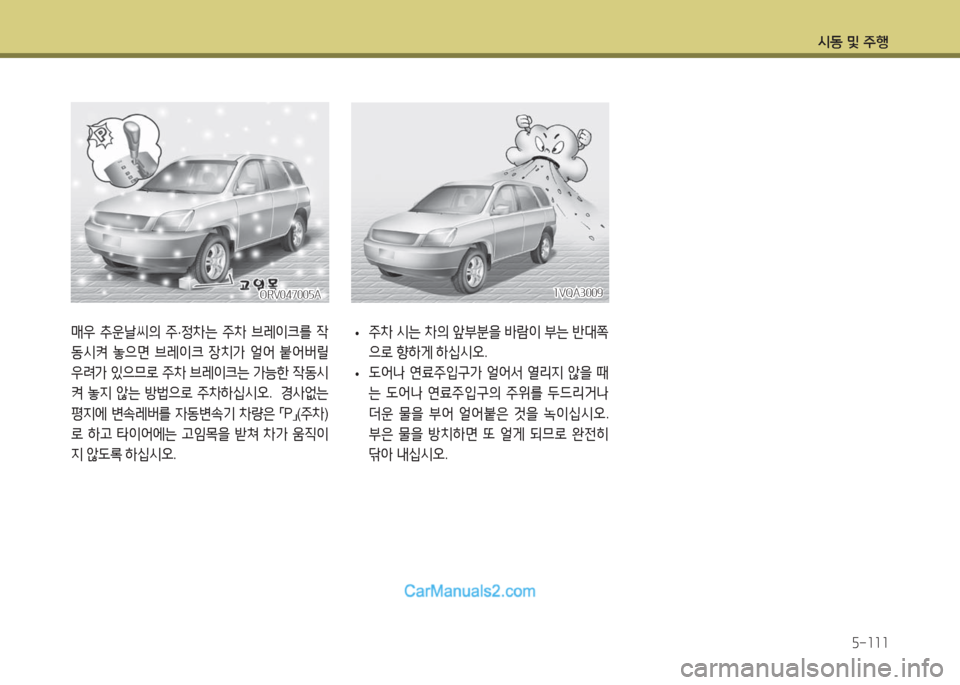

•주차 시는 차의 앞부분을 바람이 부는 반대쪽
으로 향하게 하십시오.
•도어나 연료주입구가 얼어서 열리지 않을 때
는 도어나 연료주입구의 주위를 두드리거나
더운 물을 부어 얼어붙은 것을 녹이십시오.
부은 물을 방치하면 또 얼게 되므로 완전히
닦아 내십시오.
ORV047005AORV047005A
매우 추운날씨의 주·정차는 주차 브레이크를 작
동시켜 놓으면 브레이크 장치가 얼어 붙어버릴
우려가 있으므로 주차 브레이크는 가능한 작동시
켜 놓지 않는 방법으로 주차하십시오. 경사없는
평지에 변속레버를 자동변속기 차량은 「P」(주차)
로 하고 타이어에는 고임목을 받쳐 차가 움직이
지 않도록 하십시오.

시동 및 주행
5-112

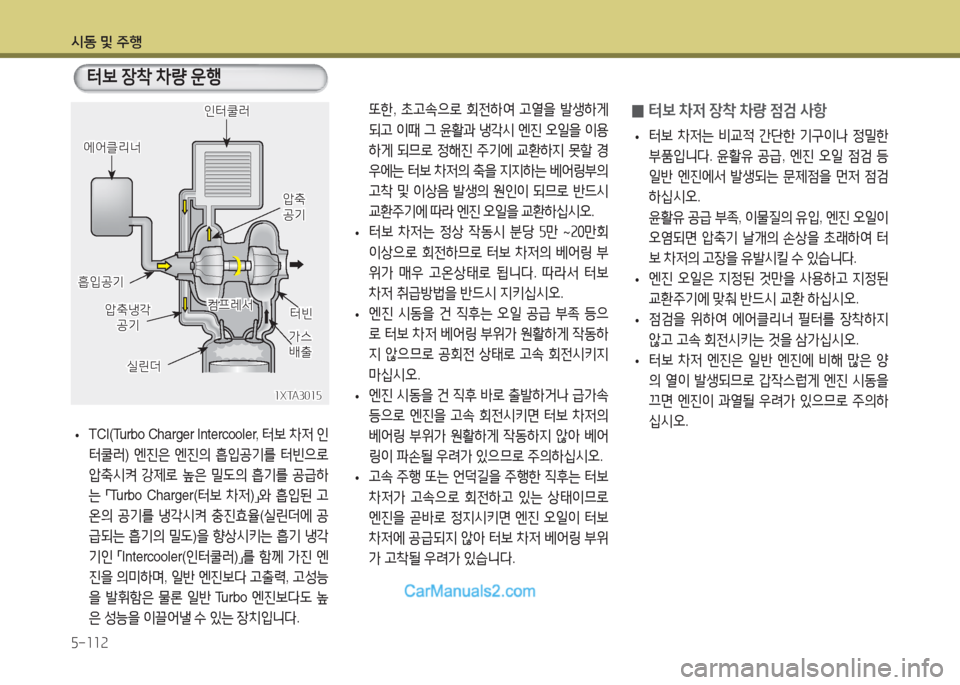

0터보 차저 장착 차량 점검 사항
•터보 차저는 비교적 간단한 기구이나 정밀한
부품입니다. 윤활유 공급, 엔진 오일 점검 등
일반 엔진에서 발생되는 문제점을 먼저 점검
하십시오.
윤활유 공급 부족, 이물질의 유입, 엔진 오일이
오염되면 압축기 날개의 손상을 초래하여 터
보 차저의 고장을 유발시킬 수 있습니다.
•엔진 오일은 지정된 것만을 사용하고 지정된
교환주기에 맞춰 반드시 교환 하십시오.
•점검을 위하여 에어클리너 필터를 장착하지
않고 고속 회전시키는 것을 삼가십시오.
•터보 차저 엔진은 일반 엔진에 비해 많은 양
의 열이 발생되므로 갑작스럽게 엔진 시동을
끄면 엔진이 과열될 우려가 있으므로 주의하
십시오.
또한, 초고속으로 회전하여 고열을 발생하게
되고 이때 그 윤활과 냉각시 엔진 오일을 이용
하게 되므로 정해진 주기에 교환하지 못할 경
우에는 터보 차저의 축을 지지하는 베어링부의
고착 및 이상음 발생의 원인이 되므로 반드시
교환주기에 따라 엔진 오일을 교환하십시오.
•터보 차저는 정상 작동시 분당 5만 ~20만회
이상으로 회전하므로 터보 차저의 베어링 부
위가 매우 고온상태로 됩니다. 따라서 터보
차저 취급방법을 반드시 지키십시오.
•엔진 시동을 건 직후는 오일 공급 부족 등으
로 터보 차저 베어링 부위가 원활하게 작동하
지 않으므로 공회전 상태로 고속 회전시키지
마십시오.
•엔진 시동을 건 직후 바로 출발하거나 급가속
등으로 엔진을 고속 회전시키면 터보 차저의
베어링 부위가 원활하게 작동하지 않아 베어
링이 파손될 우려가 있으므로 주의하십시오.
•고속 주행 또는 언덕길을 주행한 직후는 터보
차저가 고속으로 회전하고 있는 상태이므로
엔진을 곧바로 정지시키면 엔진 오일이 터보
차저에 공급되지 않아 터보 차저 베어링 부위
가 고착될 우려가 있습니다.
•TCI(Turbo Charger Intercooler, 터보 차저 인
터쿨러) 엔진은 엔진의 흡입공기를 터빈으로
압축시켜 강제로 높은 밀도의 흡기를 공급하
는 「Tu r b o C h a r g e r (터보 차저)」와 흡입된 고
온의 공기를 냉각시켜 충진효율(실린더에 공
급되는 흡기의 밀도)을 향상시키는 흡기 냉각
기인 「Intercooler(인터쿨러)」를 함께 가진 엔
진을 의미하며, 일반 엔진보다 고출력, 고성능
을 발휘함은 물론 일반 Turbo 엔진보다도 높
은 성능을 이끌어낼 수 있는 장치입니다.
인터쿨러인터쿨러
실린더실린더
가스가스배출배출
컴프레서컴프레서터빈터빈
압축압축공기공기
흡입공기흡입공기
에어클리너에어클리너
압축냉각 압축냉각 공기공기
1XTA30151XTA3015
터보 장착 차량 운행

8
차량 제원 ..........................................................................................8-2
타이어 및 휠 .....................................................................................8-2
타이어 에너지 소비효율등급 ........................................................8-3
전구의 용량 ......................................................................................8-3
추천오일 및 용량 ............................................................................8-4
디젤 엔진 ............................................................................................ 8-4
가솔린 엔진 ....................................................................................... 8-5
온도에 따른 엔진 오일 SAE 점도 분류표 ................................ 8-6
차대번호(VIN) .................................................................................8-7
자기 인증 라벨.................................................................................8-7
엔진번호 ...........................................................................................8-7
차량 정보
8장 목차

차량 정보
8-2

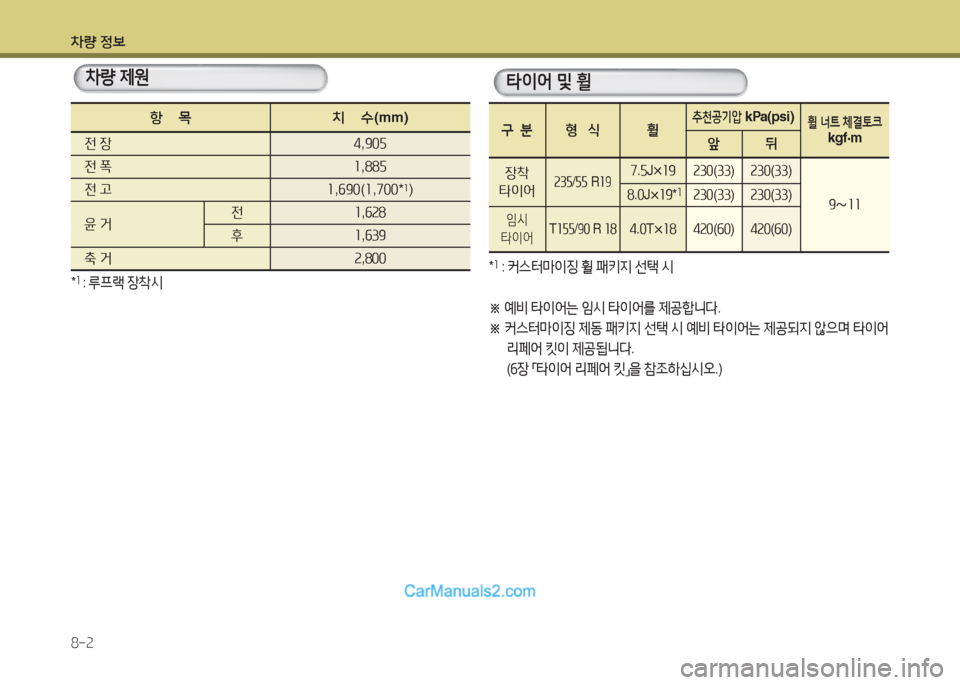

타이어 및 휠차량 제원
항 목치 수(mm)
전 장4,905
전 폭1,885
전 고1,690(1,700*1)
윤 거전1,628
후1,639
축 거2,800
*1 : 루프랙 장착시
구 분형 식휠추천공기압 kPa(psi)휠 너트 체결토크kgf·m앞뒤
장착
타이어235/55 R197.5J×19 230(33)230(33)
9∼11 8.0J×19*1230(33)230(33)
임시
타이어T155/90 R 184.0T×18 420(60)420(60)
*1 : 커스터마이징 휠 패키지 선택 시
※ 예비 타이어는 임시 타이어를 제공합니다.
※ 커스터마이징 제동 패키지 선택 시 예비 타이어는 제공되지 않으며 타이어
리페어 킷이 제공됩니다.
(6장 「타이어 리페어 킷」을 참조하십시오.)

차량 정보
8-3

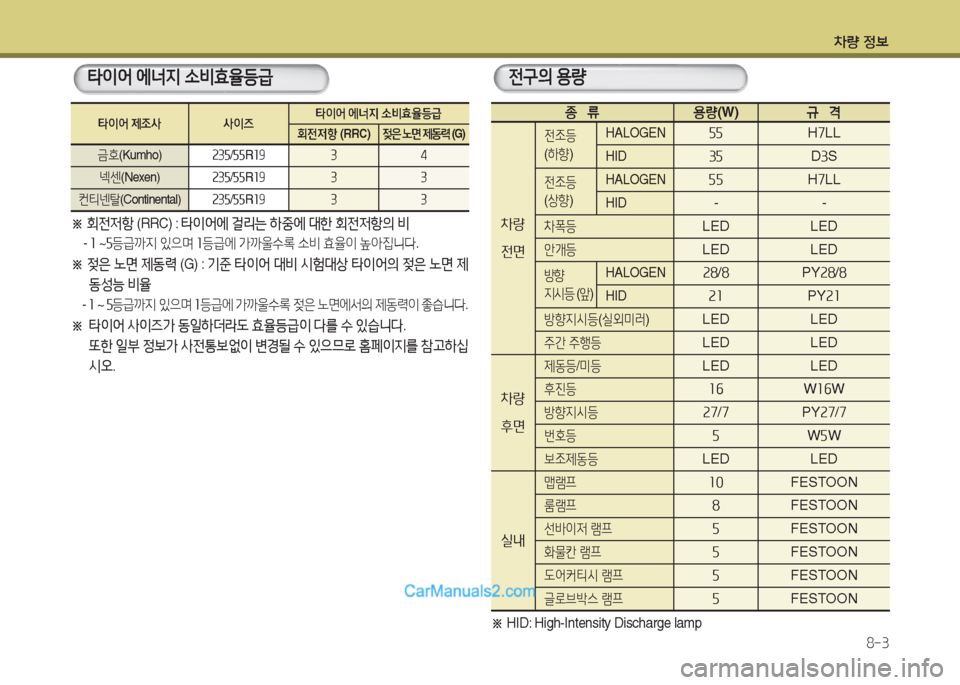

전구의 용량
종 류용량(W)규 격
차량
전면
전조등
(하향)
HALOGEN55H7LL
HID35D3S
전조등
(상향)
HALOGEN55H7LL
HID--
차폭등LED LED
안개등LED LED
방향
지시등 (앞)
HALOGEN28/8PY28/8
HID21PY21
방향지시등(실외미러)LED LED
주간 주행등 LED LED
차량
후면
제동등/미등LED LED
후진등16W16W
방향지시등27/7PY27/7
번호등5W5W
보조제동등LED LED
실내
맵램프10FESTOON
룸램프8FESTOON
선바이저 램프5FESTOON
화물칸 램프5FESTOON
도어커티시 램프5FESTOON
글로브박스 램프5FESTOON
※ HID: High-Intensity Discharge lamp
타이어 에너지 소비효율등급
타이어 제조사 사이즈타이어 에너지 소비효율등급
회전저항 (RRC)젖은 노면 제동력 (G)
금호(Kumho)235/55R19 3 4
넥센(Nexen)235/55R19 3 3
컨티넨탈(Continental)235/55R19 3 3
※ 회전저항 (RRC) : 타이어에 걸리는 하중에 대한 회전저항의 비
- 1 ~5등급까지 있으며 1등급에 가까울수록 소비 효율이 높아집니다.
※ 젖은 노면 제동력 (G) : 기준 타이어 대비 시험대상 타이어의 젖은 노면 제
동성능 비율
- 1 ~ 5등급까지 있으며 1등급에 가까울수록 젖은 노면에서의 제동력이 좋습니다.
※ 타이어 사이즈가 동일하더라도 효율등급이 다를 수 있습니다.
또한 일부 정보가 사전통보없이 변경될 수 있으므로 홈페이지를 참고하십
시오.

차량 정보
8-4

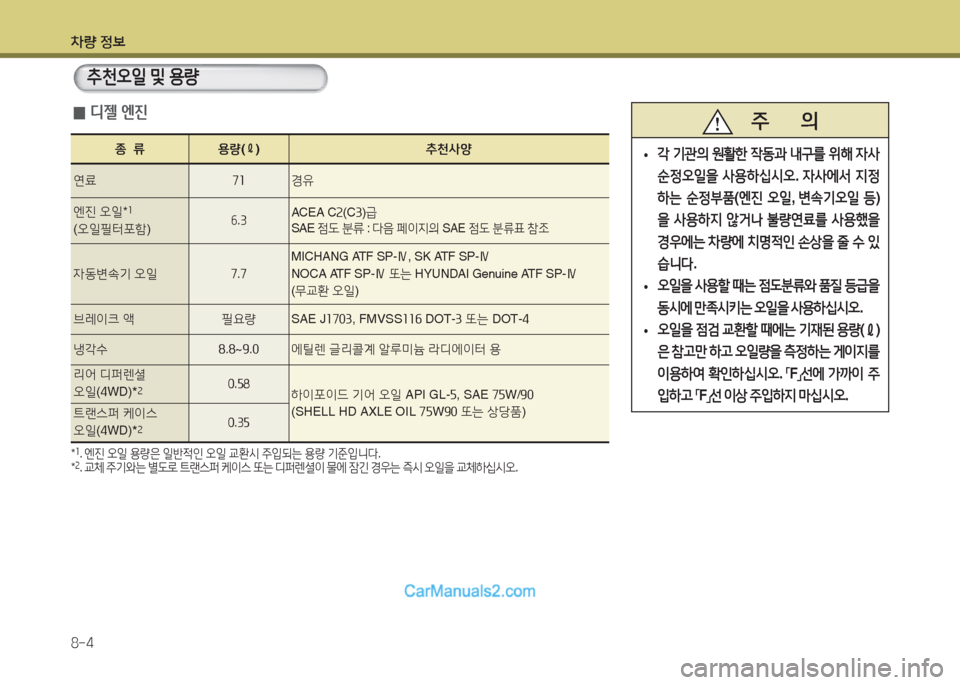

추천오일 및 용량
종 류 용량(ℓ)추천사양
연료71경유
엔진 오일*1
(오일필터포함)6.3ACEA C2(C3)급SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조
자동변속기 오일7.7
MICHANG ATF SP-Ⅳ, SK ATF SP-Ⅳ
NOCA ATF SP-Ⅳ 또는 HYUNDAI Genuine ATF SP-Ⅳ
(무교환 오일)
브레이크 액 필요량SAE J1703, FMVSS116 DOT-3 또는 DOT-4
냉각수 8.8~9.0 에틸렌 글리콜계 알루미늄 라디에이터 용
리어 디퍼렌셜
오일(4WD)*20.58하이포이드 기어 오일 API GL-5, SAE 75W/90
(SHELL HD AXLE OIL 75W90 또는 상당품)트랜스퍼 케이스
오일(4WD)*20.35
*1. 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다.*2. 교체 주기와는 별도로 트랜스퍼 케이스 또는 디퍼렌셜이 물에 잠긴 경우는 즉시 오일을 교체하십시오.
0디젤 엔진
주 의
•각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오. 자사에서 지정
하는 순정부품(엔진 오일, 변속기오일 등)
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다.
•오일을 사용할 때는 점도분류와 품질 등급을
동시에 만족시키는 오일을 사용하십시오.
•오일을 점검 교환할 때에는 기재된 용량(ℓ)
은 참고만 하고 오일량을 측정하는 게이지를
이용하여 확인하십시오. 「F」선에 가까이 주
입하고 「F」선 이상 주입하지 마십시오.
