2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

차량 정보
8-5
주 의
•각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오. 자사에서 지정
하는 순정부품(엔진 오일, 변속기오일 등)
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다.
•오일을 사용할 때는 점도분류와 품질 등급을
동시에 만족시키는 오일을 사용하십시오.
•오일을 점검 교환할 때에는 기재된 용량(ℓ)
은 참고만 하고 오일량을 측정하는 게이지를
이용하여 확인하십시오. 「F」선에 가까이 주
입하고 「F」선 이상 주입하지 마십시오.

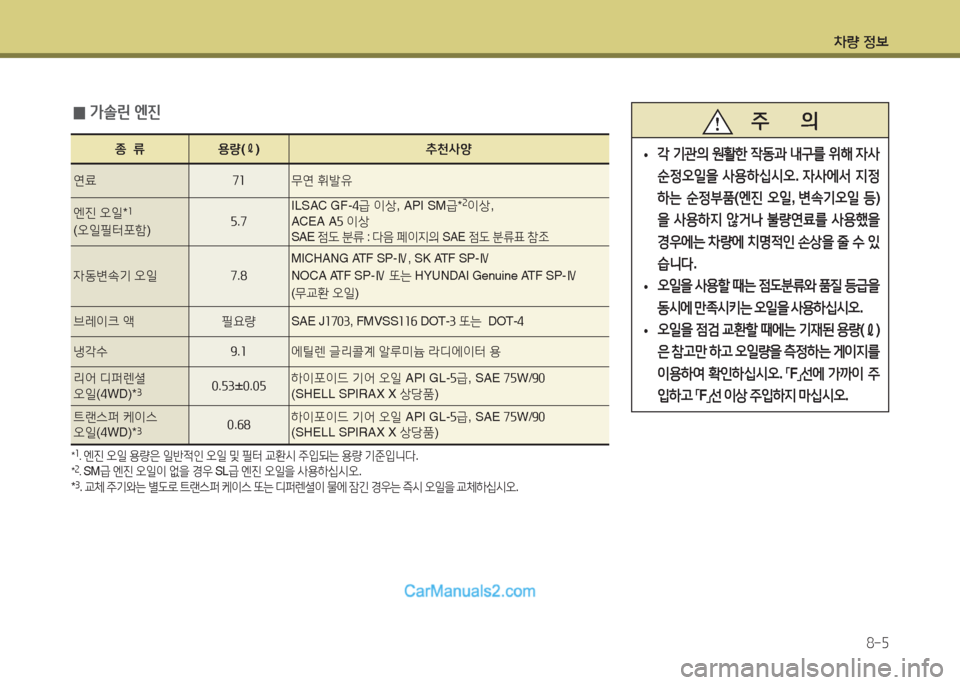

종 류 용량(ℓ)추천사양
연료 71 무연 휘발유
엔진 오일*1
(오일필터포함)5.7ILSAC GF-4급 이상, API SM급*2이상, ACEA A5 이상SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조
자동변속기 오일 7.8
MICHANG ATF SP-Ⅳ, SK ATF SP-Ⅳ
NOCA ATF SP-Ⅳ 또는 HYUNDAI Genuine ATF SP-Ⅳ
(무교환 오일)
브레이크 액 필요량SAE J1703, FMVSS116 DOT-3 또는 DOT-4
냉각수 9.1 에틸렌 글리콜계 알루미늄 라디에이터 용
리어 디퍼렌셜 오일(4WD)*30.53±0.05하이포이드 기어 오일 API GL-5급, SAE 75W/90(SHELL SPIRAX X 상당품)
트랜스퍼 케이스 오일(4WD)*30.68하이포이드 기어 오일 API GL-5급, SAE 75W/90(SHELL SPIRAX X 상당품)
*1. 엔진 오일 용량은 일반적인 오일 및 필터 교환시 주입되는 용량 기준입니다.*2. SM급 엔진 오일이 없을 경우 SL급 엔진 오일을 사용하십시오.*3. 교체 주기와는 별도로 트랜스퍼 케이스 또는 디퍼렌셜이 물에 잠긴 경우는 즉시 오일을 교체하십시오.
0가솔린 엔진

차량 정보
8-6

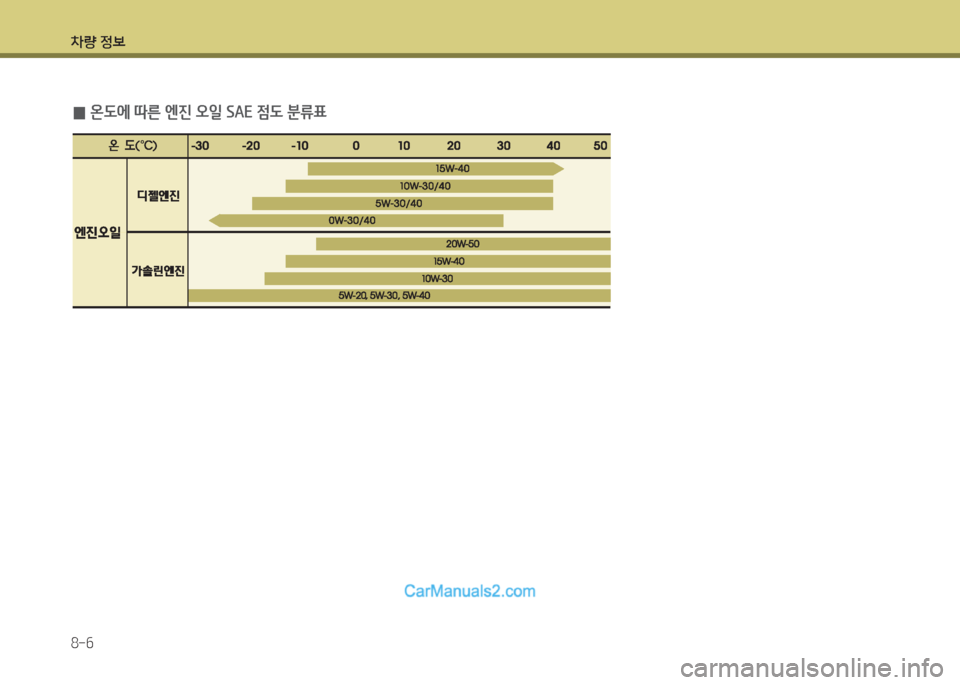

0온도에 따른 엔진 오일 SAE 점도 분류표

차량 정보
8-7
차대번호 즉, VIN(Vehicle Identification Number)
은 차량의 등록시나 차량의 소유권을 유지하는데
필요한 모든 법적인 사항에 사용됩니다.
차체에 타각되어 있는 차대번호와 등록증에 기록
되어 있는 차대번호는 일치해야 합니다.
(엔진과 차량 실내 사이의 방화벽에 타각되어 있
습니다.)
차대번호(VIN)엔진번호
자기 인증 라벨은 본 차량이 대한민국 자동차 관
리법령에 적합하게 제작되었음을 알립니다.
자기 인증 라벨
ODM082001ODM082001
ONCEVS2001ONCEVS2001
OCM056002OCM056002
0디젤 엔진
엔진번호는 차량 앞쪽에서 엔진룸을 바라볼 때 실
린더 블럭 좌측면 중간부에 타각되어 있습니다.
ODM082003ODM082003
00디젤 엔진디젤 엔진
00가솔린 엔진가솔린 엔진

차량 정보
8-8
ONCEVS2002ONCEVS2002

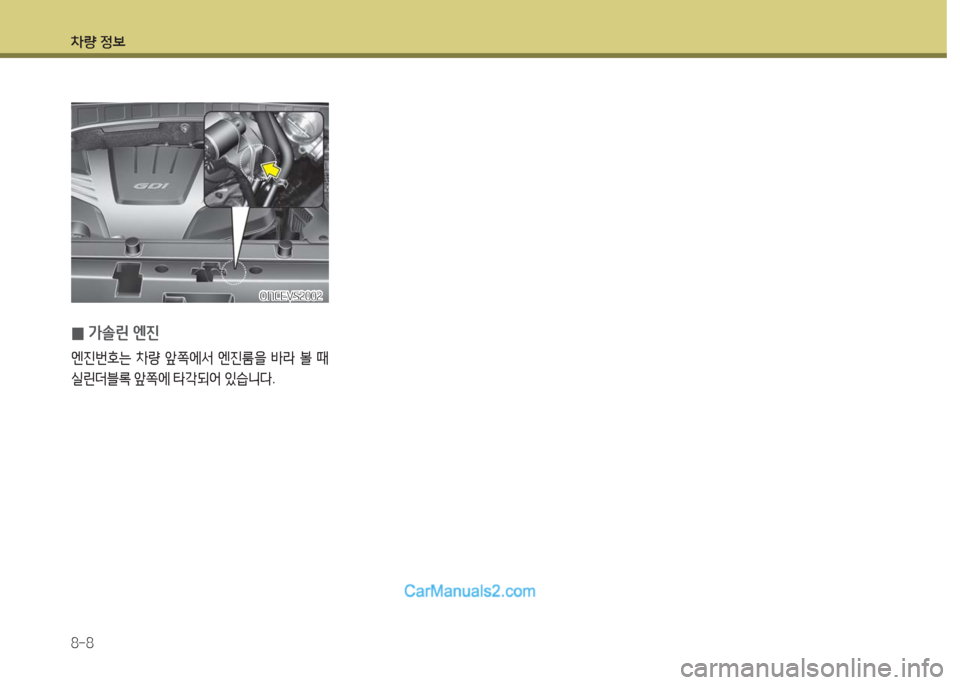

0가솔린 엔진
엔진번호는 차량 앞쪽에서 엔진룸을 바라 볼 때
실린더블록 앞쪽에 타각되어 있습니다.

색인
색인

색인
2
[ㄱ]
가솔린 엔진 ..................................................................................7-4
가혹 조건 ....................................................................................7-29
겨울철 운행 ..............................................................................5-108
경고등 및 표시등 ........................................................................4-66
경사로 밀림 방지 기능(HAC) ......................................................5-43
경사로 저속 주행 기능(DBC) ......................................................5-44
경음기 ........................................................................................4-50
경제적 운행 ..............................................................................5-102
계기판 ........................................................................................4-60
계기판 메뉴 설정 (사용자 설정) .................................................4-89
계기판 이온발생기 .................................................................4-161
계기판 조명 조절 .....................................................................4-62
계측기 .....................................................................................4-62
공조 장치용 에어필터 점검 ..........................................................7-42
공회전 제한 시스템(ISG)(디젤엔진) ............................................5-56
글로브 박스 ..............................................................................4-162
글로브 박스 램프 ......................................................................4-144
급제동 경보 시스템(ESS) ...........................................................5-45
긴급제동 시스템(AEB) ................................................................5-46
[ㄴ]
내관도 I ........................................................................................1-4
내관도 II .......................................................................................1-5
내관도 III ......................................................................................1-6
내비게이션 ...............................................................................4-181
내장 손질 ....................................................................................7-78
냉각수 점검 ................................................................................7-33
냉장고 기능 ..............................................................................4-163
[ㄷ]
다용도 보관함 ………………………………………………………………4-161
글로브 박스 ...........................................................................4-162
냉장고 기능 ...........................................................................4-163
소물함 ...................................................................................4-163
안경 보관함 ...........................................................................4-164
중앙 콘솔 박스 .......................................................................4-162
다용도 소켓 ..............................................................................4-169
도난 경보 장치 ............................................................................4-12
도어 ............................................................................................4-14
어린이 보호용 잠금 장치 ..........................................................4-17
차 밖에서의 잠금/잠금 해제 ......................................................4-14
차 안에서의 잠금/잠금해제 .......................................................4-15
차속감응 자동 도어 잠금 장치 .................................................4-17
충돌감지 자동 도어 잠금해제 장치 ...........................................4-16
도어 커티시 램프(앞좌석) ..........................................................4-144
동승석 에어백 .............................................................................3-48
뒷유리 서리제거(열선) ..............................................................4-146

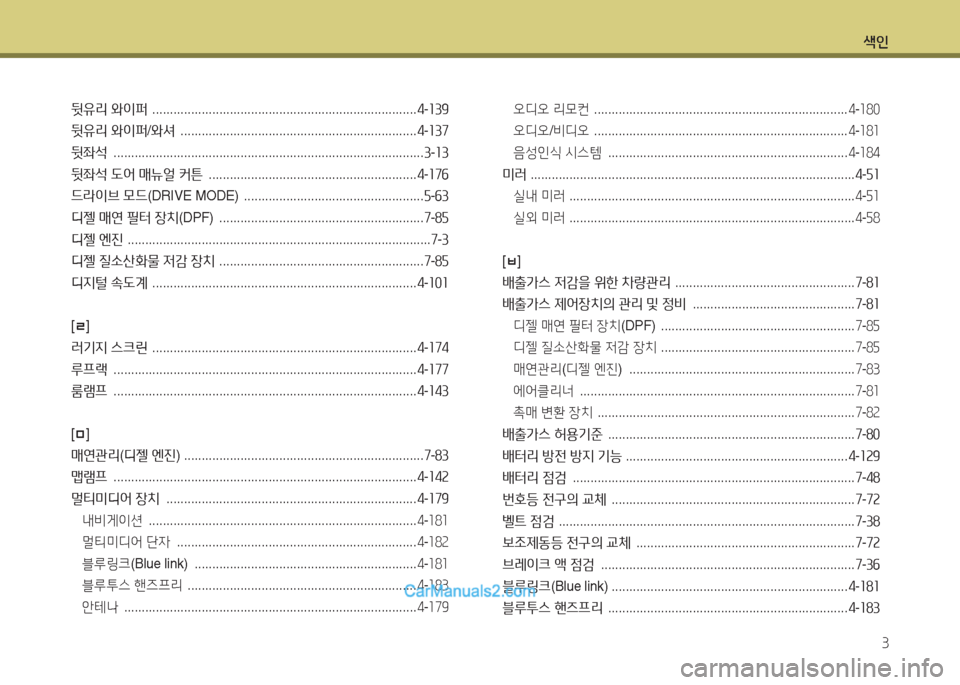

색인
3
뒷유리 와이퍼 ...........................................................................4-139
뒷유리 와이퍼/와셔 ...................................................................4-137
뒷좌석 ........................................................................................3-13
뒷좌석 도어 매뉴얼 커튼 ...........................................................4-176
드라이브 모드(DRIVE MODE) ...................................................5-63
디젤 매연 필터 장치(DPF) ..........................................................7-85
디젤 엔진 ......................................................................................7-3
디젤 질소산화물 저감 장치 ..........................................................7-85
디지털 속도계 ...........................................................................4-101
[ㄹ]
러기지 스크린 ...........................................................................4-174
루프랙 ......................................................................................4-177
룸램프 ......................................................................................4-143
[ㅁ]
매연관리(디젤 엔진) ....................................................................7-83
맵램프 ......................................................................................4-142
멀티미디어 장치 .......................................................................4-179
내비게이션 ............................................................................4-181
멀티미디어 단자 ....................................................................4-182
블루링크(Blue link) ...............................................................4-181
블루투스 핸즈프리 .................................................................4-183
안테나 ...................................................................................4-179
오디오 리모컨 ........................................................................4-180
오디오/비디오 ........................................................................4-181
음성인식 시스템 ....................................................................4-184
미러 ............................................................................................4-51
실내 미러 .................................................................................4-51
실외 미러 .................................................................................4-58
[ㅂ]
배출가스 저감을 위한 차량관리 ...................................................7-81
배출가스 제어장치의 관리 및 정비 ..............................................7-81
디젤 매연 필터 장치(DPF) .......................................................7-85
디젤 질소산화물 저감 장치 .......................................................7-85
매연관리(디젤 엔진) ................................................................7-83
에어클리너 ..............................................................................7-81
촉매 변환 장치 .........................................................................7-82
배출가스 허용기준 ......................................................................7-80
배터리 방전 방지 기능 ...............................................................4-129
배터리 점검 ................................................................................7-48
번호등 전구의 교체 .....................................................................7-72
벨트 점검 ....................................................................................7-38
보조제동등 전구의 교체 ..............................................................7-72
브레이크 액 점검 ........................................................................7-36
블루링크(Blue link) ...................................................................4-181
블루투스 핸즈프리 ....................................................................4-183

색인
4
비상 시동 ......................................................................................6-6
비상경고등 ..................................................................................6-2
[ㅅ]
사고 및 차량 화재 시 응급조치 ...................................................6-45
사이드 에어백 .............................................................................3-55
샤시 통합 제어 시스템(VSM) ......................................................5-42
서리제거(열선) .........................................................................4-146
선루프 초기화 .............................................................................4-44
선바이저 ...................................................................................4-168
선바이저 램프 ...........................................................................4-143
소물함 ......................................................................................4-163
순간 연비 ..................................................................................4-101
순정부품의 사용 ........................................................................2-14
스마트 키 ......................................................................................4-5
스마트 테일게이트 ......................................................................4-24
스마트 폰 무선충전 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-165
스마트 하이빔 어시스트(SHBA) ................................................4-134
스티어링 휠(조향 핸들) ...............................................................4-48
경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-50
스티어링 휠 높이 조절 ..............................................................4-49
스티어링 휠 히터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-49
전동 파워 스티어링 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-48
승객 구분 시스템 (OCS) .............................................................3-49
시동 버튼 ......................................................................................5-3
신차 길들이기 ............................................................................2-15
실내 조명(룸 램프) ....................................................................4-145
실내 편의 장치 ..........................................................................4-165
실내 퓨즈 ....................................................................................7-60
실내등 ......................................................................................4-142
글로브 박스 램프 ...................................................................4-144
도어 커티시 램프(앞좌석) .......................................................4-144
룸램프 ...................................................................................4-143
맵램프 ...................................................................................4-142
선바이저 램프 ........................................................................4-143
실내등 자동 소등 기능 ...........................................................4-142
화물칸 램프 ...........................................................................4-144
실내등 전구의 교체 .....................................................................7-73
실외 편의 장치 ..........................................................................4-177
AC 220V 인버터 ....................................................................4-171
USB 충전기 ..........................................................................4-165
다용도 소켓 ...........................................................................4-169
뒷좌석 도어 매뉴얼 커튼 ........................................................4-176
러기지 스크린 ........................................................................4-174
선바이저 ................................................................................4-168
재떨이 ...................................................................................4-167
충전용 USB 단자(3열) ............................................................4-172
카 매트 후크 ..........................................................................4-173
