2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-21

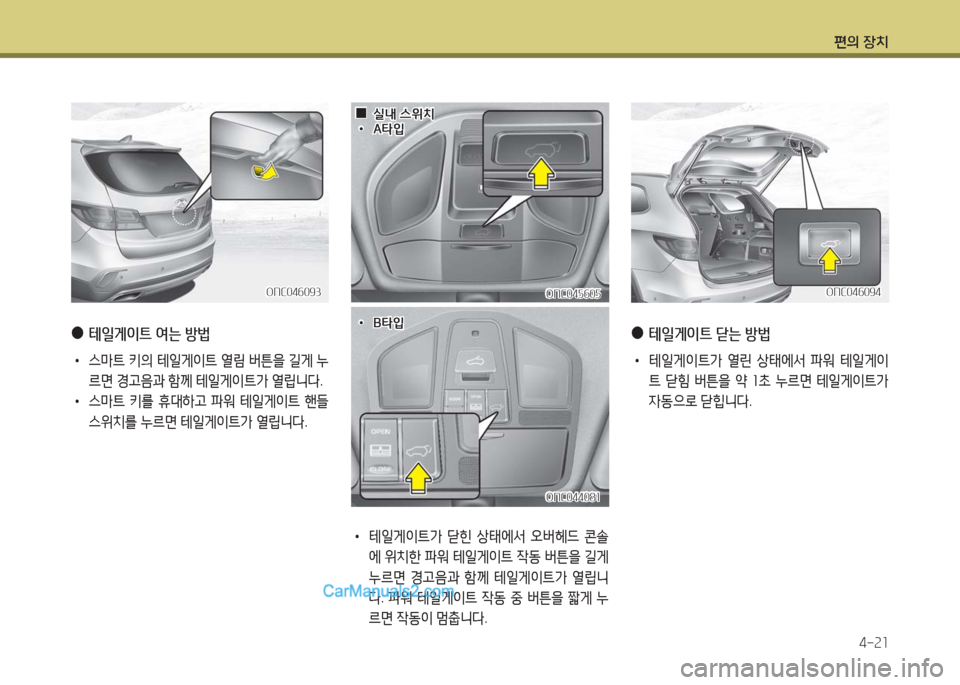

●테일게이트 여는 방법
•스마트 키의 테일게이트 열림 버튼을 길게 누
르면 경고음과 함께 테일게이트가 열립니다.
•스마트 키를 휴대하고 파워 테일게이트 핸들
스위치를 누르면 테일게이트가 열립니다.
ONC046093ONC046093
•테일게이트가 닫힌 상태에서 오버헤드 콘솔
에 위치한 파워 테일게이트 작동 버튼을 길게
누르면 경고음과 함께 테일게이트가 열립니
다. 파워 테일게이트 작동 중 버튼을 짧게 누
르면 작동이 멈춥니다.
ONC045605ONC045605
00실내 스위치실내 스위치 ••A타입A타입
ONC044081ONC044081
••B타입B타입 ●테일게이트 닫는 방법
•테일게이트가 열린 상태에서 파워 테일게이
트 닫힘 버튼을 약 1초 누르면 테일게이트가
자동으로 닫힙니다.
ONC046094ONC046094

편의 장치
4-22
주 의
•엔진 시동이 걸리지 않은 상태에서도 파워 테
일게이트는 작동합니다. 이러한 상태에서 10
회 이상 과도하게 조작하면 배터리의 조기 방
전을 초래할 수 있으므로 주의하십시오.
•배터리 방전을 방지하기 위하여 파워 테일
게이트를 장시간 열어 두지 마십시오.
•파워 테일게이트가 작동하는 중에 테일게
이트에 무리한 힘을 가하지 마십시오. 파워
테일게이트가 손상될 수 있습니다.

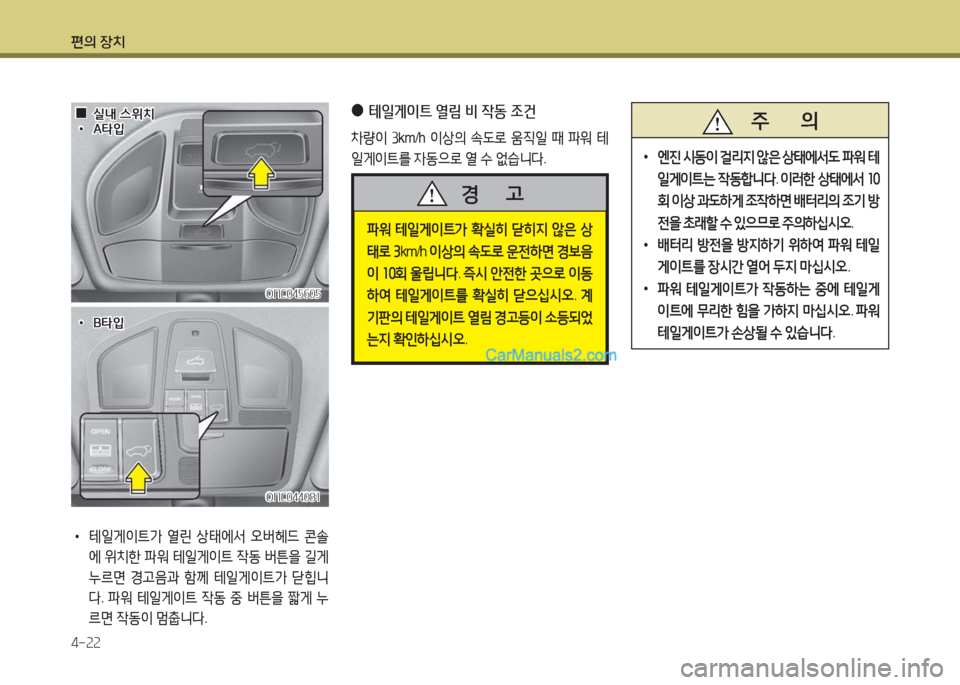

●테일게이트 열림 비 작동 조건
차량이 3km/h 이상의 속도로 움직일 때 파워 테
일게이트를 자동으로 열 수 없습니다.
파워 테일게이트가 확실히 닫히지 않은 상
태로 3km/h 이상의 속도로 운전하면 경보음
이 10회 울립니다. 즉시 안전한 곳으로 이동
하여 테일게이트를 확실히 닫으십시오. 계
기판의 테일게이트 열림 경고등이 소등되었
는지 확인하십시오.
경 고
•테일게이트가 열린 상태에서 오버헤드 콘솔
에 위치한 파워 테일게이트 작동 버튼을 길게
누르면 경고음과 함께 테일게이트가 닫힙니
다. 파워 테일게이트 작동 중 버튼을 짧게 누
르면 작동이 멈춥니다.
ONC045605ONC045605
00실내 스위치실내 스위치 ••A타입A타입
ONC044081ONC044081
••B타입B타입

편의 장치
4-23
주 의
•파워 테일게이트를 5회 이상 쉬지 않고 작
동 시킬 경우 구동 모터에 무리가 갈 수 있
습니다. 이 경우 과열 방지 모드로 진입하게
되어, 스위치를 누르면 경보음이 3회 발생
하며 파워 테일게이트가 작동하지 않습니
다. 1분 정도 방치 시킨 후 작동 시키십시오.
•파워 테일게이트와 관련된 부품을 임의로
개조 또는 수리하지 마십시오. 반드시 자사
직영 서비스센터 또는 블루핸즈에서 정비
를 의뢰하십시오.
•타이어 교환 또는 차량 점검 시 잭을 사용
하여 차량의 한쪽 바퀴를 들어 올렸을 때,
경사지 또는 보도 블록 등 불균형한 길 위
로 차량을 기울어지게 주차시켰을 때에는
파워 테일게이트가 오작동할 수 있으므로
작동시키지 마십시오.
●물체 끼임 인식 기능
파워 테일게이트가 열리거나 닫히는 중에 일정한
힘이 감지되면 자동으로 작동을 멈추거나 완전히
열리게 됩니다.
그러나 감지된 저항이 일정한 힘 이하일 경우 또는
테일게이트가 거의 잠기는 위치에서는 이러한 기능
이 작동하지 않을 수 있습니다. 또한, 파워 테일게이
트에 강한 충격이 가해지면, 장애물이 놓여있지 않
더라도 물체 끼임 인식 기능이 작동할 수 있습니다.
파워 테일게이트가 1회 작동하는 동안 물체 끼임
인식 기능이 여러 번 감지되면 열림과 닫힘이 연속
적으로 반복되어 작동이 멈출 수도 있습니다.
이런 경우 수동으로 닫은 후에 자동으로 테일게이
트를 작동시켜 이상이 없는지 확인 하십시오.
ONC046095ONC046095
•파워 테일게이트 작동 중에 고의로 물체
끼임 방지 기능을 확인하고자 신체의 일
부 또는 물건을 이동 경로 상에 두지 마
십시오.
•안전을 위해 파워 테일게이트를 열 경우
에는 반드시 주위에 손이나 머리 등 신체
일부 또는 물체 등이 없는지 확인하신 후
작동하십시오.
•파워 테일게이트 이동 경로상에 물건이
나 신체 일부를 두지 마십시오. 물건이나
차량이 손상될 수 있으며 신체가 끼이게
되면 심각한 부상의 우려가 있습니다.
경 고
주 의
파워 테일게이트에 무거운 물체를 장착 후 작
동시키지 마십시오. 파워 테일게이트가 손상될
수 있습니다.

편의 장치
4-24

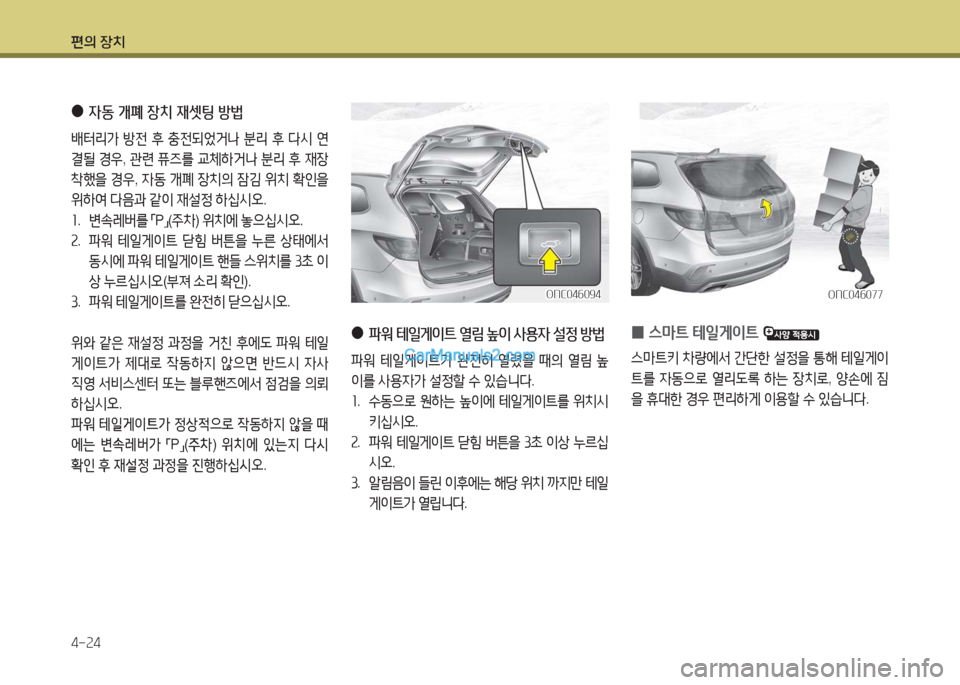

●자동 개폐 장치 재셋팅 방법
배터리가 방전 후 충전되었거나 분리 후 다시 연
결될 경우, 관련 퓨즈를 교체하거나 분리 후 재장
착했을 경우, 자동 개폐 장치의 잠김 위치 확인을
위하여 다음과 같이 재설정 하십시오.
1. 변속레버를 「P」(주차) 위치에 놓으십시오.
2. 파워 테일게이트 닫힘 버튼을 누른 상태에서
동시에 파워 테일게이트 핸들 스위치를 3초 이
상 누르십시오(부져 소리 확인).
3. 파워 테일게이트를 완전히 닫으십시오.
위와 같은 재설정 과정을 거친 후에도 파워 테일
게이트가 제대로 작동하지 않으면 반드시 자사
직영 서비스센터 또는 블루핸즈에서 점검을 의뢰
하십시오.
파워 테일게이트가 정상적으로 작동하지 않을 때
에는 변속레버가 「P」(주차) 위치에 있는지 다시
확인 후 재설정 과정을 진행하십시오.
● 파워 테일게이트 열림 높이 사용자 설정 방법
파워 테일게이트가 완전히 열렸을 때의 열림 높
이를 사용자가 설정할 수 있습니다.
1. 수동으로 원하는 높이에 테일게이트를 위치시
키십시오.
2. 파워 테일게이트 닫힘 버튼을 3초 이상 누르십
시오.
3. 알림음이 들린 이후에는 해당 위치 까지만 테일
게이트가 열립니다.
ONC046094ONC046094ONC046077ONC046077
0스마트 테일게이트
스마트키 차량에서 간단한 설정을 통해 테일게이
트를 자동으로 열리도록 하는 장치로, 양손에 짐
을 휴대한 경우 편리하게 이용할 수 있습니다.

편의 장치
4-25

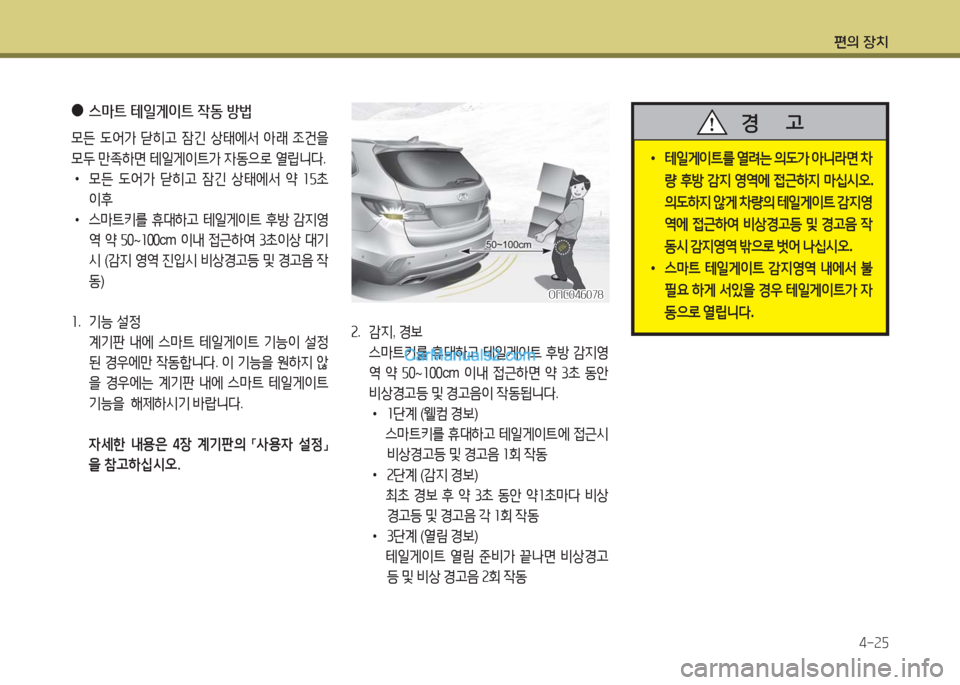

●스마트 테일게이트 작동 방법
모든 도어가 닫히고 잠긴 상태에서 아래 조건을
모두 만족하면 테일게이트가 자동으로 열립니다.
•모든 도어가 닫히고 잠긴 상태에서 약 15초
이후
•스마트키를 휴대하고 테일게이트 후방 감지영
역 약 50~100cm 이내 접근하여 3초이상 대기
시 (감지 영역 진입시 비상경고등 및 경고음 작
동)
1. 기능 설정
계기판 내에 스마트 테일게이트 기능이 설정
된 경우에만 작동합니다. 이 기능을 원하지 않
을 경우에는 계기판 내에 스마트 테일게이트
기능을 해제하시기 바랍니다.
자세한 내용은 4장 계기판의 「사용자 설정」
을 참고하십시오.
ONC046078ONC046078
2. 감지, 경보
스마트키를 휴대하고 테일게이트 후방 감지영
역 약 50~100cm 이내 접근하면 약 3초 동안
비상경고등 및 경고음이 작동됩니다.
•1단계 (웰컴 경보)
스마트키를 휴대하고 테일게이트에 접근시
비상경고등 및 경고음 1회 작동
•2단계 (감지 경보)
최초 경보 후 약 3초 동안 약1초마다 비상
경고등 및 경고음 각 1회 작동
•3단계 (열림 경보)
테일게이트 열림 준비가 끝나면 비상경고
등 및 비상 경고음 2회 작동
•테일게이트를 열려는 의도가 아니라면 차
량 후방 감지 영역에 접근하지 마십시오.
의도하지 않게 차량의 테일게이트 감지영
역에 접근하여 비상경고등 및 경고음 작
동시 감지영역 밖으로 벗어 나십시오.
•스마트 테일게이트 감지영역 내에서 불
필요 하게 서있을 경우 테일게이트가 자
동으로 열립니다.
경 고

편의 장치
4-26
ONC046079ONC046079

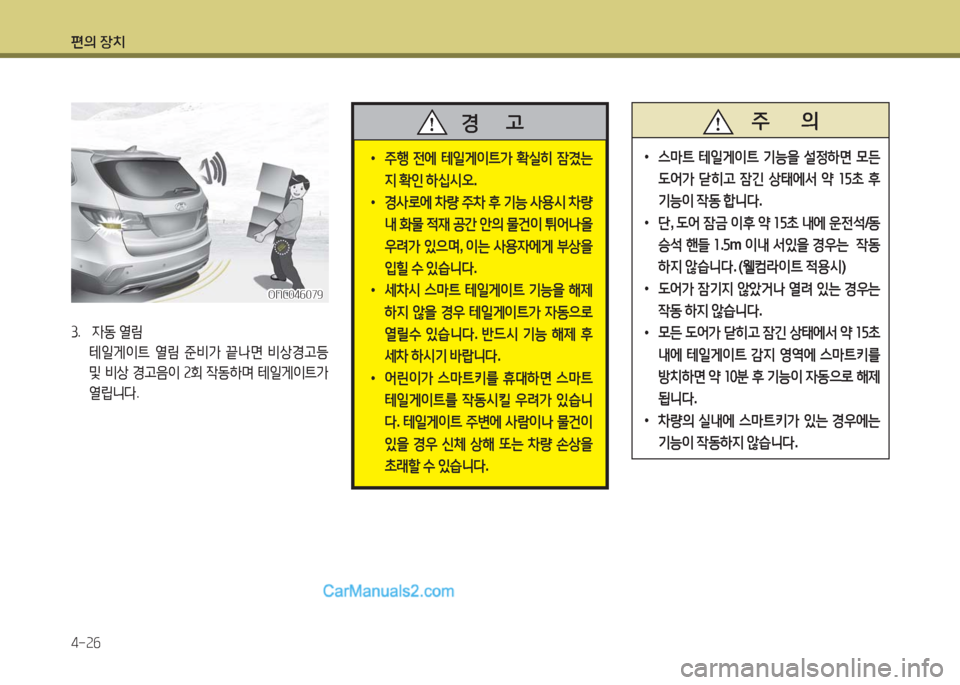

3. 자동 열림
테일게이트 열림 준비가 끝나면 비상경고등
및 비상 경고음이 2회 작동하며 테일게이트가
열립니다.
•주행 전에 테일게이트가 확실히 잠겼는
지 확인 하십시오.
•경사로에 차량 주차 후 기능 사용시 차량
내 화물 적재 공간 안의 물건이 튀어나올
우려가 있으며, 이는 사용자에게 부상을
입힐 수 있습니다.
•세차시 스마트 테일게이트 기능을 해제
하지 않을 경우 테일게이트가 자동으로
열릴수 있습니다. 반드시 기능 해제 후
세차 하시기 바랍니다.
•어린이가 스마트키를 휴대하면 스마트
테일게이트를 작동시킬 우려가 있습니
다. 테일게이트 주변에 사람이나 물건이
있을 경우 신체 상해 또는 차량 손상을
초래할 수 있습니다.
경 고 주 의
•스마트 테일게이트 기능을 설정하면 모든
도어가 닫히고 잠긴 상태에서 약 15초 후
기능이 작동 합니다.
•단, 도어 잠금 이후 약 15초 내에 운전석/동
승석 핸들 1.5m 이내 서있을 경우는 작동
하지 않습니다. (웰컴라이트 적용시)
•도어가 잠기지 않았거나 열려 있는 경우는
작동 하지 않습니다.
•모든 도어가 닫히고 잠긴 상태에서 약 15초
내에 테일게이트 감지 영역에 스마트키를
방치하면 약 10분 후 기능이 자동으로 해제
됩니다.
•차량의 실내에 스마트키가 있는 경우에는
기능이 작동하지 않습니다.

편의 장치
4-27

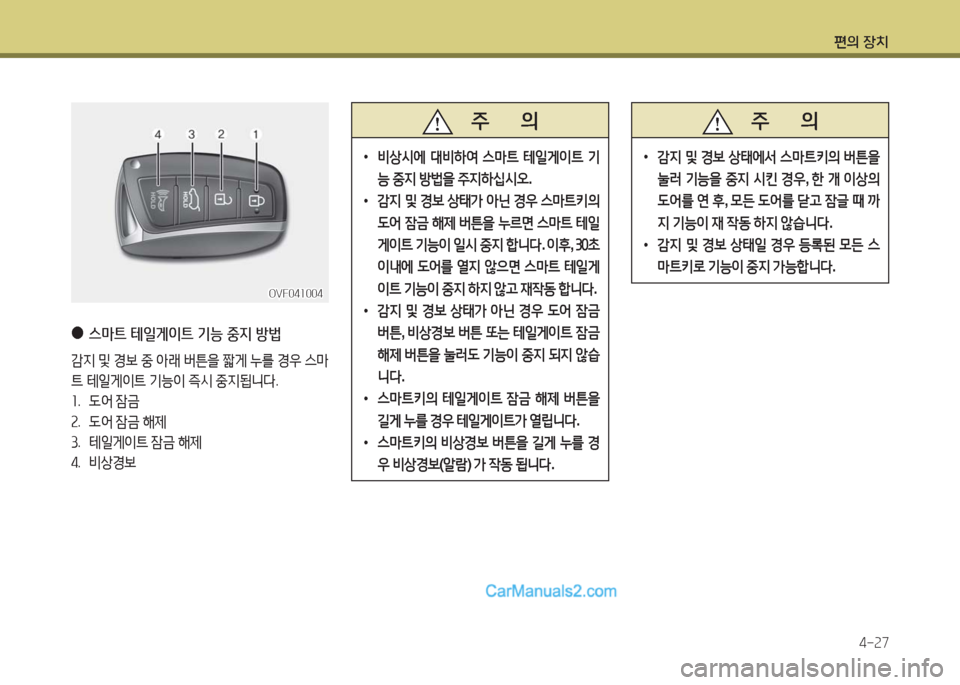

●스마트 테일게이트 기능 중지 방법
감지 및 경보 중 아래 버튼을 짧게 누를 경우 스마
트 테일게이트 기능이 즉시 중지됩니다.
1. 도어 잠금
2. 도어 잠금 해제
3. 테일게이트 잠금 해제
4. 비상경보
OVF041004OVF041004
주 의
•비상시에 대비하여 스마트 테일게이트 기
능 중지 방법을 주지하십시오.
•감지 및 경보 상태가 아닌 경우 스마트키의
도어 잠금 해제 버튼을 누르면 스마트 테일
게이트 기능이 일시 중지 합니다. 이후, 30초
이내에 도어를 열지 않으면 스마트 테일게
이트 기능이 중지 하지 않고 재작동 합니다.
•감지 및 경보 상태가 아닌 경우 도어 잠금
버튼, 비상경보 버튼 또는 테일게이트 잠금
해제 버튼을 눌러도 기능이 중지 되지 않습
니다.
•스마트키의 테일게이트 잠금 해제 버튼을
길게 누를 경우 테일게이트가 열립니다.
•스마트키의 비상경보 버튼을 길게 누를 경
우 비상경보(알람) 가 작동 됩니다.
주 의
•감지 및 경보 상태에서 스마트키의 버튼을
눌러 기능을 중지 시킨 경우, 한 개 이상의
도어를 연 후, 모든 도어를 닫고 잠글 때 까
지 기능이 재 작동 하지 않습니다.
•감지 및 경보 상태일 경우 등록된 모든 스
마트키로 기능이 중지 가능합니다.

편의 장치
4-28

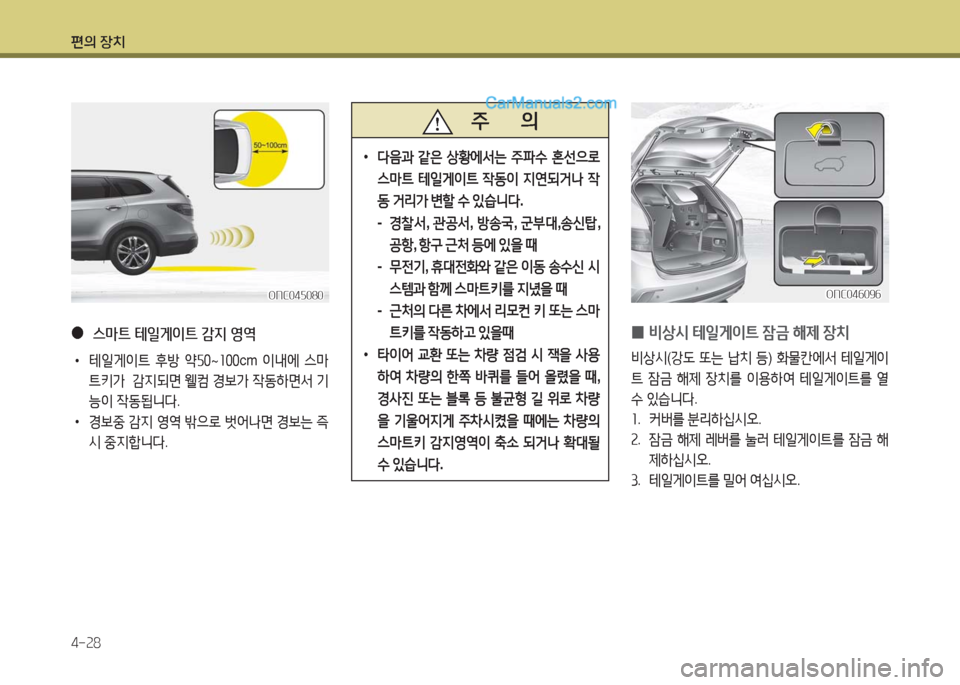

● 스마트 테일게이트 감지 영역
•테일게이트 후방 약50~100cm 이내에 스마
트키가 감지되면 웰컴 경보가 작동하면서 기
능이 작동됩니다.
•경보중 감지 영역 밖으로 벗어나면 경보는 즉
시 중지합니다.
ONC045080ONC045080
주 의
•다음과 같은 상황에서는 주파수 혼선으로
스마트 테일게이트 작동이 지연되거나 작
동 거리가 변할 수 있습니다.
- 경찰서, 관공서, 방송국, 군부대,송신탑,
공항, 항구 근처 등에 있을 때
- 무전기, 휴대전화와 같은 이동 송수신 시
스템과 함께 스마트키를 지녔을 때
- 근처의 다른 차에서 리모컨 키 또는 스마
트키를 작동하고 있을때
•타이어 교환 또는 차량 점검 시 잭을 사용
하여 차량의 한쪽 바퀴를 들어 올렸을 때,
경사진 또는 블록 등 불균형 길 위로 차량
을 기울어지게 주차시켰을 때에는 차량의
스마트키 감지영역이 축소 되거나 확대될
수 있습니다.
0비상시 테일게이트 잠금 해제 장치
비상시(강도 또는 납치 등) 화물칸에서 테일게이
트 잠금 해제 장치를 이용하여 테일게이트를 열
수 있습니다.
1. 커버를 분리하십시오.
2. 잠금 해제 레버를 눌러 테일게이트를 잠금 해
제하십시오.
3. 테일게이트를 밀어 여십시오.
ONC046096ONC046096
