2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-157
주 의
냉매 부족에 의한 에어컨 성능 저하 시 라인 내
냉매를 완전히 제거하고 라인 내 진공을 잡은
후 적정 냉매량을 주입하십시오. 라인 내 냉매
제거 시 윤활유의 일부가 함께 토출되므로
30~50cc 가량의 윤활유도 반드시 같이 주입하
십시오. 윤활유가 부족하게 되면 컴프레서의 마
모가 촉진되어 컴프레서 고장에 의한 에어컨 가
동 불량 및 엔진 손상의 우려가 있습니다.

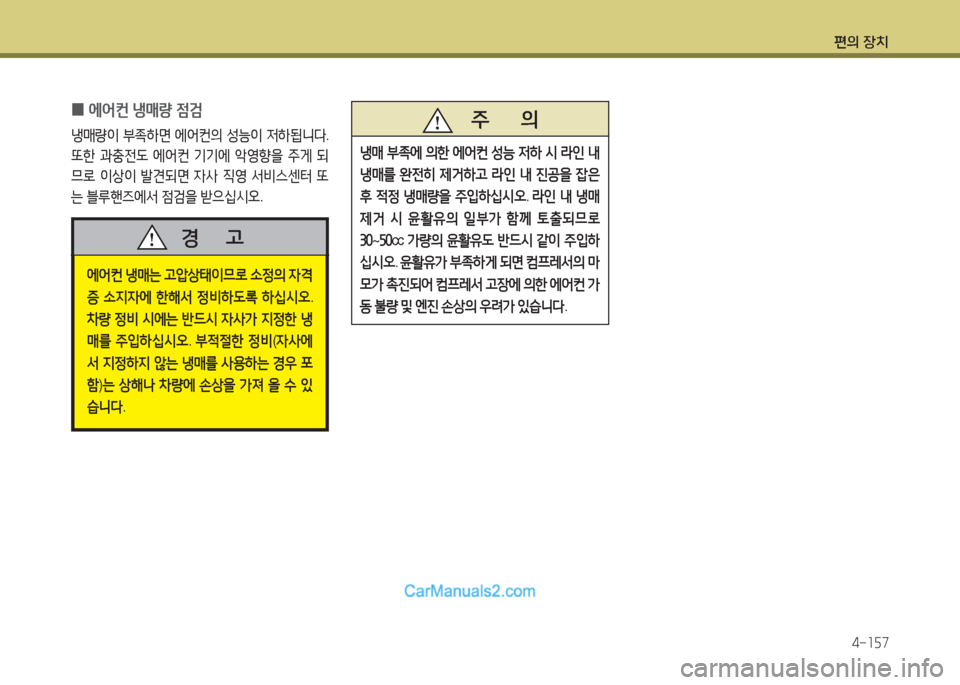

0에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 과충전도 에어컨 기기에 악영향을 주게 되
므로 이상이 발견되면 자사 직영 서비스센터 또
는 블루핸즈에서 점검을 받으십시오.
에어컨 냉매는 고압상태이므로 소정의 자격
증 소지자에 한해서 정비하도록 하십시오.
차량 정비 시에는 반드시 자사가 지정한 냉
매를 주입하십시오. 부적절한 정비(자사에
서 지정하지 않는 냉매를 사용하는 경우 포
함)는 상해나 차량에 손상을 가져 올 수 있
습니다.
경 고

편의 장치
4-158
•유리창 습기/성에 제거 효과를 높이기 위해
바람 방향 선택을 ,위치로 선택시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
바람 방향 선택을 위치로 선택시 풍량이
저단일 경우 중간단 부근으로 자동 설정됩니
다.(사양 적용시)
•바람 방향 선택을 ,위치로 선택시
에어컨 작동이나 외기 유입을 원하지 않을 경
우, 에어컨 선택 버튼이나 내/외 공기 선택 버
튼을 눌러 해제시키 수 있습니다.
•바람 방향 선택을 ,이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀 됩니다.
•겨울철 에어컨이 작동되어 추우면 온도 조절
스위치를 이용하여 따뜻한 바람이 나오도록
하셔도 됩니다.
•매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표면
에 습기가 발생할 수 있습니다. 이때에는 와
이퍼를 이용하여 앞유리창의 습기를 신속히
제거하고 또한 공기방향을 로 변경하면
유리 바깥 표면에 습기 발생을 줄일 수 있습
니다.
유리창 습기/성에 제거 방법
•외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.
•혹한기에 차량을 외부에 주·정차 시킨 상태에
서 하절기용 와셔액을 분출시키면 앞유리 표
면에 결빙의 우려가 있으므로 분출시키지 마
십시오. 동절기용 와셔액을 보충하여 사용하
십시오.
•혹한기에 주·정차된 차량의 앞유리 표면에 발
생한 성에를 신속히 제거하기 위해서는 엔진
회전수를 약 2000rpm 정도에서 유지하여 히
터용 냉각수 온도를 급속으로 상승시킨 다음
앞유리 서리제거 위치를 선택하고 최대 온도,
최대 풍량으로 설정시키십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 유리창에 습기가 발생되기 쉬우며, 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다.
경 고
▶실내측 유리 습기 제거 방법
1. 원하는 온도를 설정하십시오.
2. 원하는 풍량을 설정하십시오. (신속히 제거
하려면 풍량을 고단으로 설정하십시오.)
3. 앞유리 서리제거 버튼을 누르십시오.
4. 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지
않을 경우에는 해당 버튼을 눌러 작동시키십
시오.
ODM042300ODM042300

편의 장치
4-159

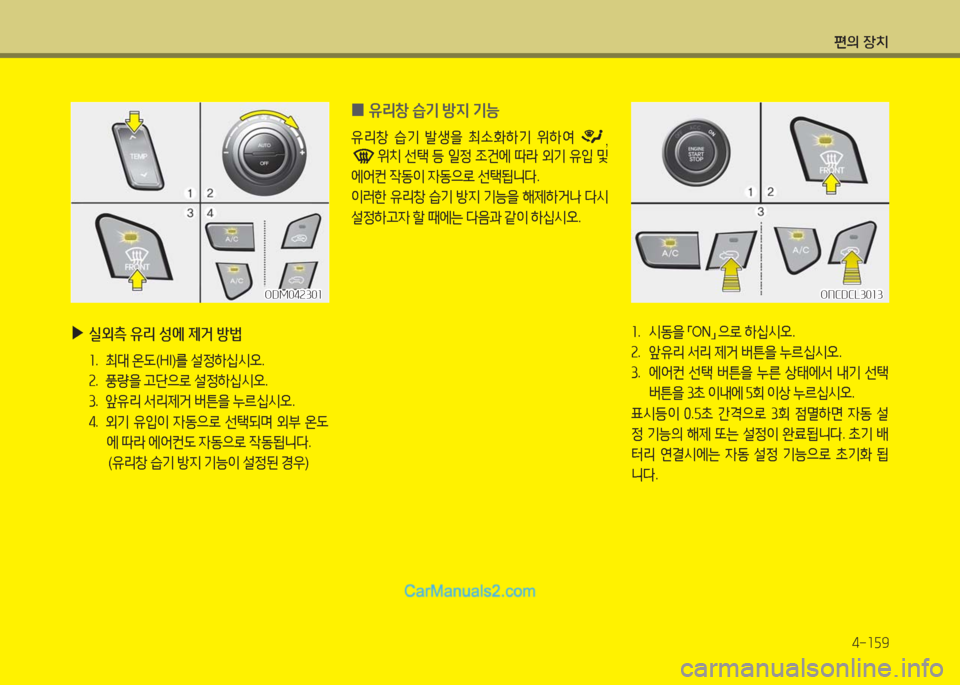

▶실외측 유리 성에 제거 방법
1. 최대 온도(HI)를 설정하십시오.
2. 풍량을 고단으로 설정하십시오.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
ODM042301ODM042301
0유리창 습기 방지 기능
유리창 습기 발생을 최소화하기 위하여 ,
위치 선택 등 일정 조건에 따라 외기 유입 및
에어컨 작동이 자동으로 선택됩니다.
이러한 유리창 습기 방지 기능을 해제하거나 다시
설정하고자 할 때에는 다음과 같이 하십시오.
1. 시동을 「ON」 으로 하십시오.
2. 앞유리 서리 제거 버튼을 누르십시오.
3. 에어컨 선택 버튼을 누른 상태에서 내기 선택
버튼을 3초 이내에 5회 이상 누르십시오.
표시등이 0.5초 간격으로 3회 점멸하면 자동 설
정 기능의 해제 또는 설정이 완료됩니다. 초기 배
터리 연결시에는 자동 설정 기능으로 초기화 됩
니다.
ONCDCL3013ONCDCL3013

편의 장치
4-160

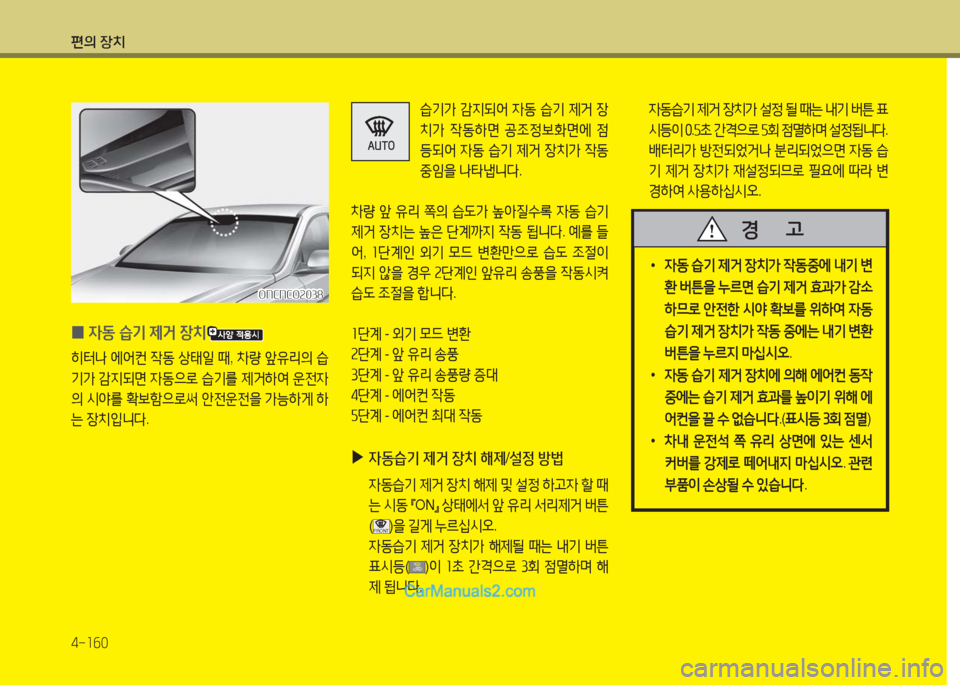

0자동 습기 제거 장치
히터나 에어컨 작동 상태일 때, 차량 앞유리의 습
기가 감지되면 자동으로 습기를 제거하여 운전자
의 시야를 확보함으로써 안전운전을 가능하게 하
는 장치입니다.
ONCNCO2038ONCNCO2038
습기가 감지되어 자동 습기 제거 장
치가 작동하면 공조정보화면에 점
등되어 자동 습기 제거 장치가 작동
중임을 나타냅니다.
차량 앞 유리 쪽의 습도가 높아질수록 자동 습기
제거 장치는 높은 단계까지 작동 됩니다. 예를 들
어, 1단계인 외기 모드 변환만으로 습도 조절이
되지 않을 경우 2단계인 앞유리 송풍을 작동시켜
습도 조절을 합니다.
1단계 - 외기 모드 변환
2단계 - 앞 유리 송풍
3단계 - 앞 유리 송풍량 증대
4단계 - 에어컨 작동
5단계 - 에어컨 최대 작동
▶자동습기 제거 장치 해제/설정 방법
자동습기 제거 장치 해제 및 설정 하고자 할 때
는 시동 『ON』 상태에서 앞 유리 서리제거 버튼
(FRONT)을 길게 누르십시오.
자동습기 제거 장치가 해제될 때는 내기 버튼
표시등()이 1초 간격으로 3회 점멸하며 해
제 됩니다.
AUTO
자동습기 제거 장치가 설정 될 때는 내기 버튼 표
시등이 0.5초 간격으로 5회 점멸하며 설정됩니다.
배터리가 방전되었거나 분리되었으면 자동 습
기 제거 장치가 재설정되므로 필요에 따라 변
경하여 사용하십시오.
•자동 습기 제거 장치가 작동중에 내기 변
환 버튼을 누르면 습기 제거 효과가 감소
하므로 안전한 시야 확보를 위하여 자동
습기 제거 장치가 작동 중에는 내기 변환
버튼을 누르지 마십시오.
•자동 습기 제거 장치에 의해 에어컨 동작
중에는 습기 제거 효과를 높이기 위해 에
어컨을 끌 수 없습니다.(표시등 3회 점멸)
•차내 운전석 쪽 유리 상면에 있는 센서
커버를 강제로 떼어내지 마십시오. 관련
부품이 손상될 수 있습니다.
경 고

편의 장치
4-161
계기판 이온발생기
외부온도가 높을때는 보관함에 가스라이터,
스프레이 등 인화성 물질은 보관하지 마십
시오.
차량이 밀폐된 상태로 직사광선을 받아 실
내 온도가 고온으로 올라가면 폭발할 수도
있습니다.
경 고
다용도 보관함
•보관함 내에 날카로운 물건이나 부적절
한 크기의 물건을 보관하지 마십시오. 충
돌 시 돌출로 인한 인체의 상해를 유발할
수 있습니다. 주행 중에는 항상 보관함을
닫고, 닫히지 않을 정도로 많은 물건을
담지 마십시오.
•주행 중에는 조작하지 마십시오. 운전자
의 주의가 산만해져 사고가 발생할 수 있
습니다.
경 고
주 의
•도난을 방지하기 위하여 보관함에 고가의
물건을 두지 마십시오.
•운행 중에는 넣어 두었던 물건들이 움직일
수 있으므로 안전상에 이상이 있는 물건 또
는 소리가 나는 물건들은 넣지 마십시오.
•외부온도가 높을 때는 실내 및 보관함에 플
라스틱 제품(안경, 선글라스, 플라스틱 카
드 등)을 놓지 마십시오. 차량이 밀폐된 상
태로 직사광선을 받아 실내 온도가 고온으
로 올라가면 플라스틱 제품의 변형이 발생
할 수 있습니다.
시동 「ON」 상태가 되면 계기판 이온발생기는 자
동으로 작동 합니다.
양이온과 음이온을 방출하여 공조장치 내부와 차
내 곰팡이 균의 활동을 억제합니다.
시동 「OFF」상태가 되면 계기판 이온발생기는 작
동하지 않습니다.
ODM045512ODM045512

편의 장치
4-162
ODM042304ODM042304
0중앙 콘솔 박스
잠금노브를 누른 상태에서 위로 올리면 보관함의
커버가 열립니다.
작은 물건 등을 보관할 때 사용하십시오.
0글로브 박스
비상키(1)을 이용하여 잠금 또는 잠금 해제할 수
있습니다.(사양 적용시)
버튼(2)을 누르면 열립니다. 사용 후에는 반드시
글로브 박스를 위로 올려 닫으십시오.
ONC046102ONC046102
주 의
•글로브 박스를 사용한 후에는 반드시 원위
치 시키십시오. 계속 조명이 켜져 있을 경
우, 배터리 방전과 글로브 박스 손상을 초
래할 수 있습니다.
•글로브 박스 내부에 음식물을 장시간 보관
하지 마십시오.

편의 장치
4-163

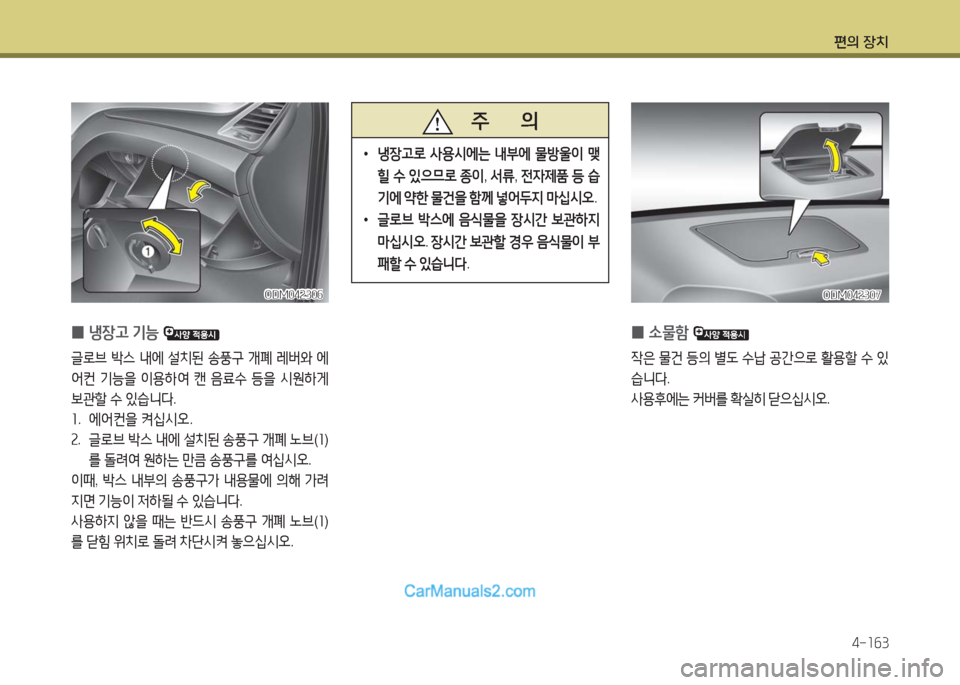

0냉장고 기능
글로브 박스 내에 설치된 송풍구 개폐 레버와 에
어컨 기능을 이용하여 캔 음료수 등을 시원하게
보관할 수 있습니다.
1. 에어컨을 켜십시오.
2. 글로브 박스 내에 설치된 송풍구 개폐 노브(1)
를 돌려여 원하는 만큼 송풍구를 여십시오.
이때, 박스 내부의 송풍구가 내용물에 의해 가려
지면 기능이 저하될 수 있습니다.
사용하지 않을 때는 반드시 송풍구 개폐 노브(1)
를 닫힘 위치로 돌려 차단시켜 놓으십시오.
ODM042306ODM042306
0소물함
작은 물건 등의 별도 수납 공간으로 활용할 수 있
습니다.
사용후에는 커버를 확실히 닫으십시오.
ODM042307ODM042307
주 의
•냉장고로 사용시에는 내부에 물방울이 맺
힐 수 있으므로 종이, 서류, 전자제품 등 습
기에 약한 물건을 함께 넣어두지 마십시오.
•글로브 박스에 음식물을 장시간 보관하지
마십시오. 장시간 보관할 경우 음식물이 부
패할 수 있습니다.

편의 장치
4-164
주 의
•안경 보관함은 안경(선글라스 등)의 크기
또는 형태에 따라 보관함에 들어가지 않을
수 있습니다. 이 경우 무리하게 안경(선글
라스) 등을 보관함에 넣으면 안경 끼임 등
으로 보관함이 열리지 않거나 안경의 파손,
변형 등이 발생할 수 있습니다. 또한 안경
끼임 등으로 보관함이 열리지 않을 경우 억
지로 보관함을 열면 손 상해가 발생할 수
있습니다.
•외부온도가 높을 때는 실내 및 보관함에 안
경 및 선글라스 등을 보관하지 마십시오. 차
량이 밀폐된 상태로 직사광선을 받아 보관
함 내 온도가 고온으로 올라가면 플라스틱
제품의 변형 및 렌즈 손상이 발생할 수 있
습니다.
•반드시 출발전이나 차량 정차중에 조작
하십시오. 운전중에 안경보관함을 조작
하는 것은 매우 위험합니다.
• 안경보관함 내에 날카로운 물건이나 부
적절한 크기의 물건을 보관하지 마십시
오. 충돌시 돌출로 인한 인체의 상해를
유발할 수 있습니다.
경 고
0안경 보관함
선글라스 등 안경을 보관할 때 사용하십시오.
커버를 눌러 여시고 닫을 때는 밀어 올려서 닫으
십시오.
ODM042308ODM042308
