2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-109

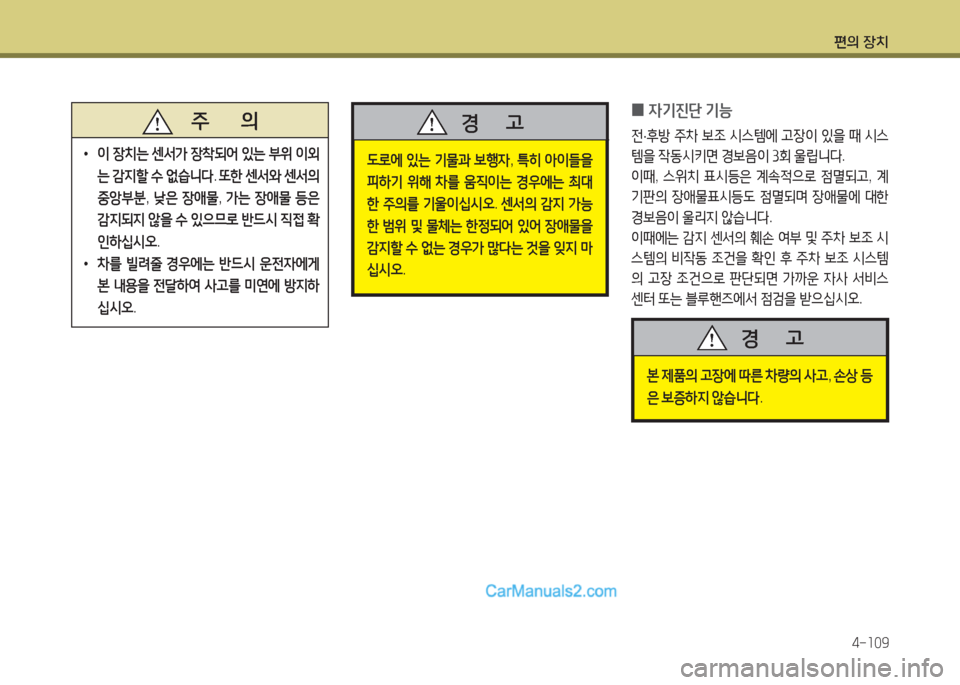

도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 센서의 감지 가능
한 범위 및 물체는 한정되어 있어 장애물을
감지할 수 없는 경우가 많다는 것을 잊지 마
십시오.
경 고
본 제품의 고장에 따른 차량의 사고, 손상 등
은 보증하지 않습니다.
경 고
주 의
•이 장치는 센서가 장착되어 있는 부위 이외
는 감지할 수 없습니다. 또한 센서와 센서의
중앙부분, 낮은 장애물, 가는 장애물 등은
감지되지 않을 수 있으므로 반드시 직접 확
인하십시오.
•차를 빌려줄 경우에는 반드시 운전자에게
본 내용을 전달하여 사고를 미연에 방지하
십시오.
0자기진단 기능
전·후방 주차 보조 시스템에 고장이 있을 때 시스
템을 작동시키면 경보음이 3회 울립니다.
이때, 스위치 표시등은 계속적으로 점멸되고, 계
기판의 장애물표시등도 점멸되며 장애물에 대한
경보음이 울리지 않습니다.
이때에는 감지 센서의 훼손 여부 및 주차 보조 시
스템의 비작동 조건을 확인 후 주차 보조 시스템
의 고장 조건으로 판단되면 가까운 자사 서비스
센터 또는 블루핸즈에서 점검을 받으십시오.

편의 장치
4-110
ONC046105ONC046105
ODM042239ODM042239

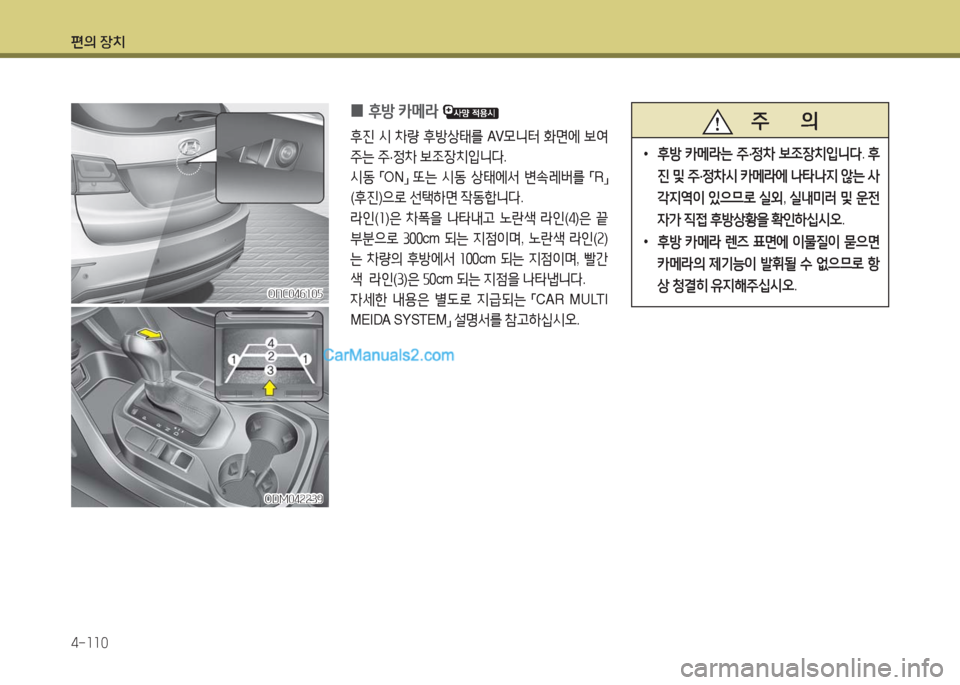

0후방 카메라
후진 시 차량 후방상태를 AV모니터 화면에 보여
주는 주·정차 보조장치입니다.
시동 「ON」 또는 시동 상태에서 변속레버를 「R」
(후진)으로 선택하면 작동합니다.
라인(1)은 차폭을 나타내고 노란색 라인(4)은 끝
부분으로 300cm 되는 지점이며, 노란색 라인(2)
는 차량의 후방에서 100cm 되는 지점이며, 빨간
색 라인(3)은 50cm 되는 지점을 나타냅니다.
자세한 내용은 별도로 지급되는 「CAR MULTI
MEIDA SYSTEM」 설명서를 참고하십시오.
주 의
•후방 카메라는 주·정차 보조장치입니다. 후
진 및 주·정차시 카메라에 나타나지 않는 사
각지역이 있으므로 실외, 실내미러 및 운전
자가 직접 후방상황을 확인하십시오.
•후방 카메라 렌즈 표면에 이물질이 묻으면
카메라의 제기능이 발휘될 수 없으므로 항
상 청결히 유지해주십시오.

편의 장치
4-111

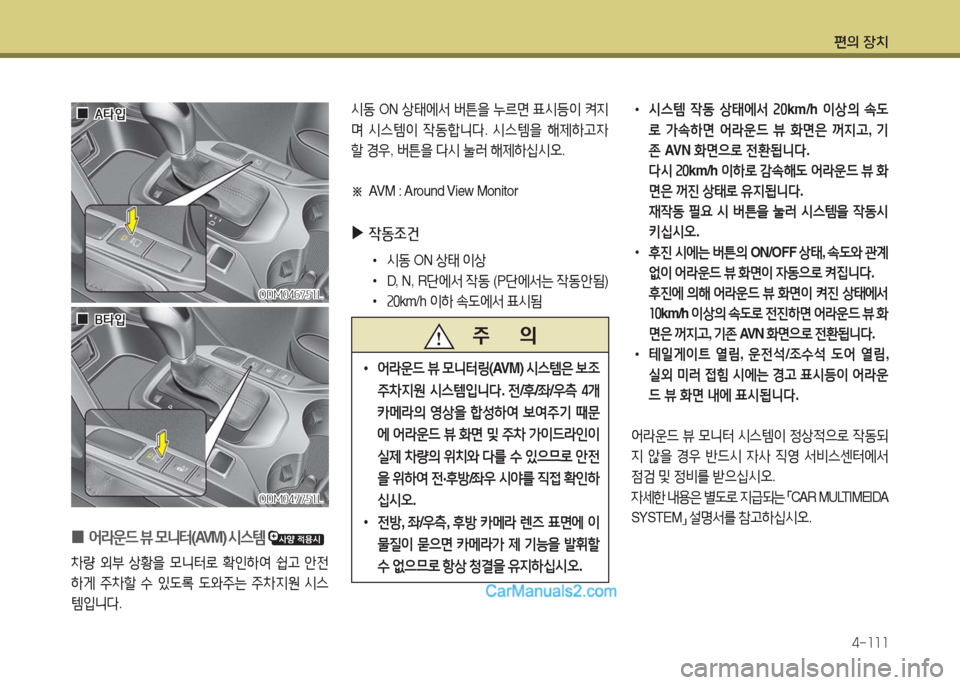

0 어라운드 뷰 모니터(AVM) 시스템
차량 외부 상황을 모니터로 확인하여 쉽고 안전
하게 주차할 수 있도록 도와주는 주차지원 시스
템입니다.
ODM046751LODM046751L
ODM047751LODM047751L
주 의
•어라운드 뷰 모니터링(AVM) 시스템은 보조
주차지원 시스템입니다. 전/후/좌/우측 4개
카메라의 영상을 합성하여 보여주기 때문
에 어라운드 뷰 화면 및 주차 가이드라인이
실제 차량의 위치와 다를 수 있으므로 안전
을 위하여 전·후방/좌우 시야를 직접 확인하
십시오.
•전방, 좌/우측, 후방 카메라 렌즈 표면에 이
물질이 묻으면 카메라가 제 기능을 발휘할
수 없으므로 항상 청결을 유지하십시오.
시동 ON 상태에서 버튼을 누르면 표시등이 켜지
며 시스템이 작동합니다. 시스템을 해제하고자
할 경우, 버튼을 다시 눌러 해제하십시오.
※ AVM : Around View Monitor
▶작동조건
•시동 ON 상태 이상
•D, N , R단에서 작동 (P단에서는 작동안됨)
•20km/h 이하 속도에서 표시됨
•시스템 작동 상태에서 20km/h 이상의 속도
로 가속하면 어라운드 뷰 화면은 꺼지고, 기
존 AVN 화면으로 전환됩니다.
다시 20km/h 이하로 감속해도 어라운드 뷰 화
면은 꺼진 상태로 유지됩니다.
재작동 필요 시 버튼을 눌러 시스템을 작동시
키십시오.
•후진 시에는 버튼의 ON/OFF 상태, 속도와 관계
없이 어라운드 뷰 화면이 자동으로 켜집니다.
후진에 의해 어라운드 뷰 화면이 켜진 상태에서
10km/h 이상의 속도로 전진하면 어라운드 뷰 화
면은 꺼지고, 기존 AVN 화면으로 전환됩니다.
•테일게이트 열림, 운전석/조수석 도어 열림,
실외 미러 접힘 시에는 경고 표시등이 어라운
드 뷰 화면 내에 표시됩니다.
어라운드 뷰 모니터 시스템이 정상적으로 작동되
지 않을 경우 반드시 자사 직영 서비스센터에서
점검 및 정비를 받으십시오.
자세한 내용은 별도로 지급되는 「CAR MULTIMEIDA
SYSTEM」 설명서를 참고하십시오.
00A타입A타입
00B타입B타입

편의 장치
4-112

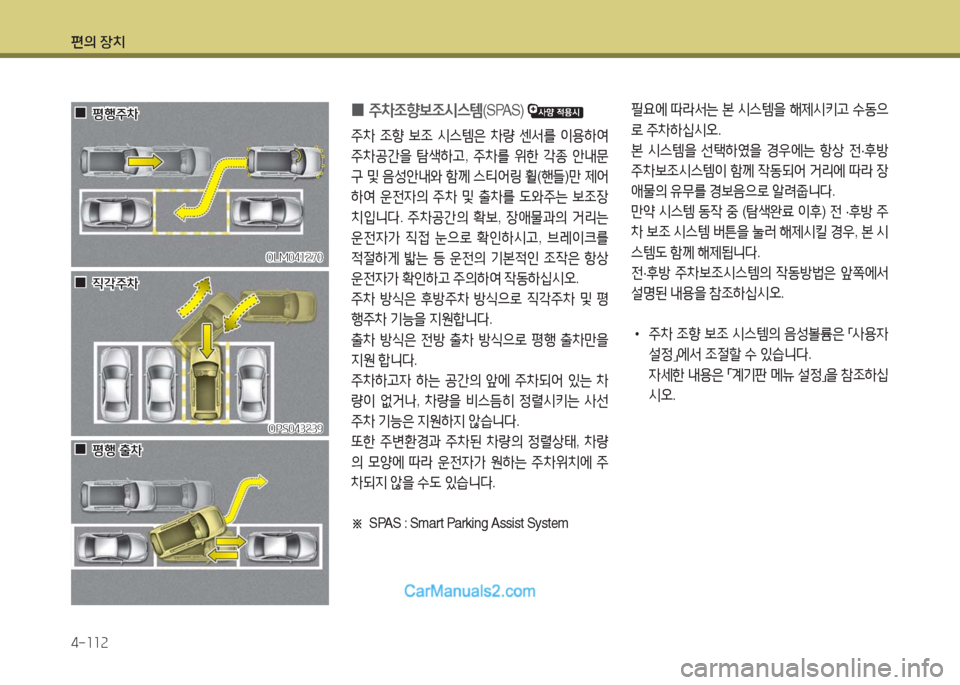

0주차조향보조시스템(SPAS)
주차 조향 보조 시스템은 차량 센서를 이용하여
주차공간을 탐색하고, 주차를 위한 각종 안내문
구 및 음성안내와 함께 스티어링 휠(핸들)만 제어
하여 운전자의 주차 및 출차를 도와주는 보조장
치입니다. 주차공간의 확보, 장애물과의 거리는
운전자가 직접 눈으로 확인하시고, 브레이크를
적절하게 밟는 등 운전의 기본적인 조작은 항상
운전자가 확인하고 주의하여 작동하십시오.
주차 방식은 후방주차 방식으로 직각주차 및 평
행주차 기능을 지원합니다.
출차 방식은 전방 출차 방식으로 평행 출차만을
지원 합니다.
주차하고자 하는 공간의 앞에 주차되어 있는 차
량이 없거나, 차량을 비스듬히 정렬시키는 사선
주차 기능은 지원하지 않습니다.
또한 주변환경과 주차된 차량의 정렬상태, 차량
의 모양에 따라 운전자가 원하는 주차위치에 주
차되지 않을 수도 있습니다.
※ SPAS : Smart Parking Assist System
OLM041270OLM041270
필요에 따라서는 본 시스템을 해제시키고 수동으
로 주차하십시오.
본 시스템을 선택하였을 경우에는 항상 전·후방
주차보조시스템이 함께 작동되어 거리에 따라 장
애물의 유무를 경보음으로 알려줍니다.
만약 시스템 동작 중 (탐색완료 이후) 전 ·후방 주
차 보조 시스템 버튼을 눌러 해제시킬 경우, 본 시
스템도 함께 해제됩니다.
전·후방 주차보조시스템의 작동방법은 앞쪽에서
설명된 내용을 참조하십시오.
•주차 조향 보조 시스템의 음성볼륨은 「사용자
설정」에서 조절할 수 있습니다.
자세한 내용은 「계기판 메뉴 설정」을 참조하십
시오.
OPS043239OPS043239
00평행주차평행주차
00직각주차직각주차
00평행 출차평행 출차

편의 장치
4-113

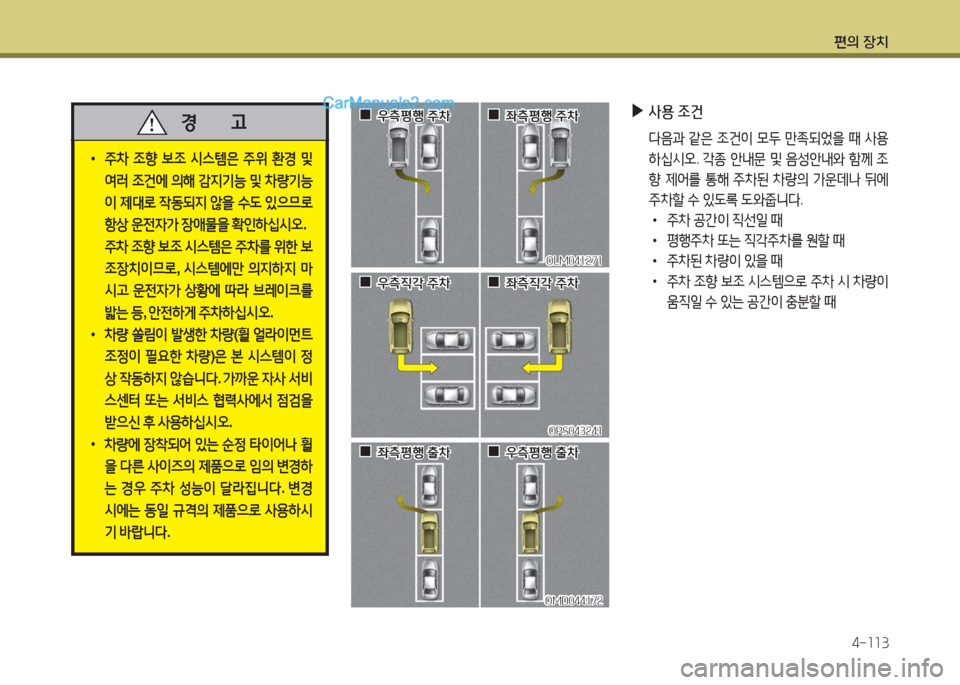

▶사용 조건
다음과 같은 조건이 모두 만족되었을 때 사용
하십시오. 각종 안내문 및 음성안내와 함께 조
향 제어를 통해 주차된 차량의 가운데나 뒤에
주차할 수 있도록 도와줍니다.
•주차 공간이 직선일 때
•평행주차 또는 직각주차를 원할 때
•주차된 차량이 있을 때
•주차 조향 보조 시스템으로 주차 시 차량이
움직일 수 있는 공간이 충분할 때
OLM041271OLM041271
00우측평행 주차우측평행 주차 00좌측평행 주차좌측평행 주차
•주차 조향 보조 시스템은 주위 환경 및
여러 조건에 의해 감지기능 및 차량기능
이 제대로 작동되지 않을 수도 있으므로
항상 운전자가 장애물을 확인하십시오.
주차 조향 보조 시스템은 주차를 위한 보
조장치이므로, 시스템에만 의지하지 마
시고 운전자가 상황에 따라 브레이크를
밟는 등, 안전하게 주차하십시오.
•차량 쏠림이 발생한 차량(휠 얼라이먼트
조정이 필요한 차량)은 본 시스템이 정
상 작동하지 않습니다. 가까운 자사 서비
스센터 또는 서비스 협력사에서 점검을
받으신 후 사용하십시오.
•차량에 장착되어 있는 순정 타이어나 휠
을 다른 사이즈의 제품으로 임의 변경하
는 경우 주차 성능이 달라집니다. 변경
시에는 동일 규격의 제품으로 사용하시
기 바랍니다.
경 고
OPS043241OPS043241
00우측직각 주차우측직각 주차 00좌측직각 주차좌측직각 주차
OMD044172OMD044172
00좌측평행 출차좌측평행 출차 00우측평행 출차우측평행 출차

편의 장치
4-114

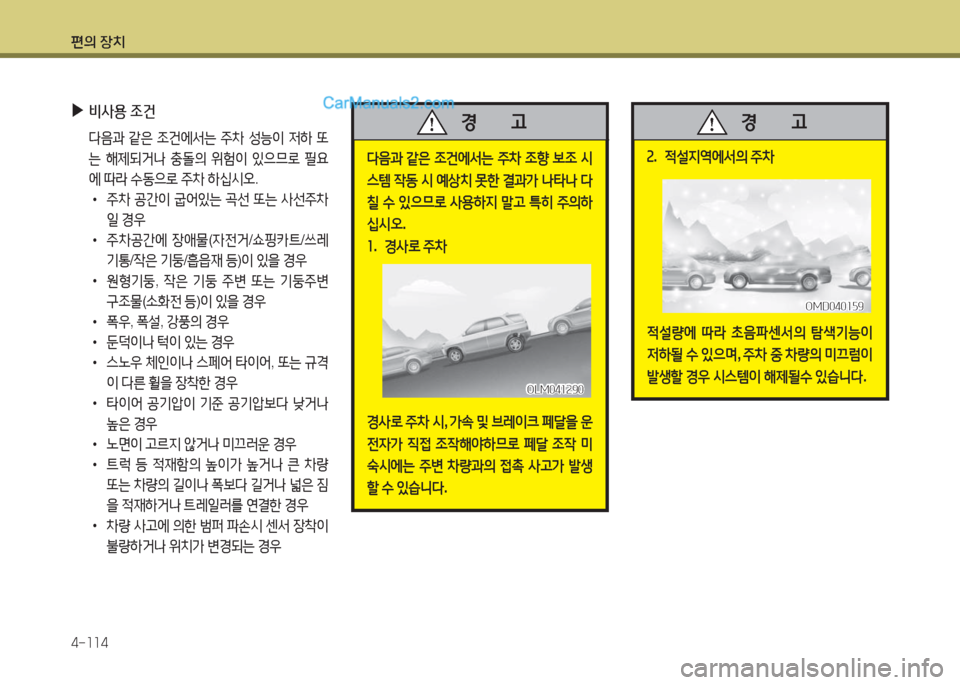

▶비사용 조건
다음과 같은 조건에서는 주차 성능이 저하 또
는 해제되거나 충돌의 위험이 있으므로 필요
에 따라 수동으로 주차 하십시오.
•주차 공간이 굽어있는 곡선 또는 사선주차
일 경우
•주차공간에 장애물(자전거/쇼핑카트/쓰레
기통/작은 기둥/흡읍재 등)이 있을 경우
•원형기둥, 작은 기둥 주변 또는 기둥주변
구조물(소화전 등)이 있을 경우
•폭우, 폭설, 강풍의 경우
•둔덕이나 턱이 있는 경우
•스노우 체인이나 스페어 타이어, 또는 규격
이 다른 휠을 장착한 경우
•타이어 공기압이 기준 공기압보다 낮거나
높은 경우
•노면이 고르지 않거나 미끄러운 경우
•트럭 등 적재함의 높이가 높거나 큰 차량
또는 차량의 길이나 폭보다 길거나 넓은 짐
을 적재하거나 트레일러를 연결한 경우
•차량 사고에 의한 범퍼 파손시 센서 장착이
불량하거나 위치가 변경되는 경우
다음과 같은 조건에서는 주차 조향 보조 시
스템 작동 시 예상치 못한 결과가 나타나 다
칠 수 있으므로 사용하지 말고 특히 주의하
십시오.
1. 경사로 주차
경사로 주차 시, 가속 및 브레이크 페달을 운
전자가 직접 조작해야하므로 페달 조작 미
숙시에는 주변 차량과의 접촉 사고가 발생
할 수 있습니다.
경 고
2. 적설지역에서의 주차
적설량에 따라 초음파센서의 탐색기능이
저하될 수 있으며, 주차 중 차량의 미끄럼이
발생할 경우 시스템이 해제될수 있습니다.
경 고
OLM041290OLM041290
OMD040159OMD040159

편의 장치
4-115

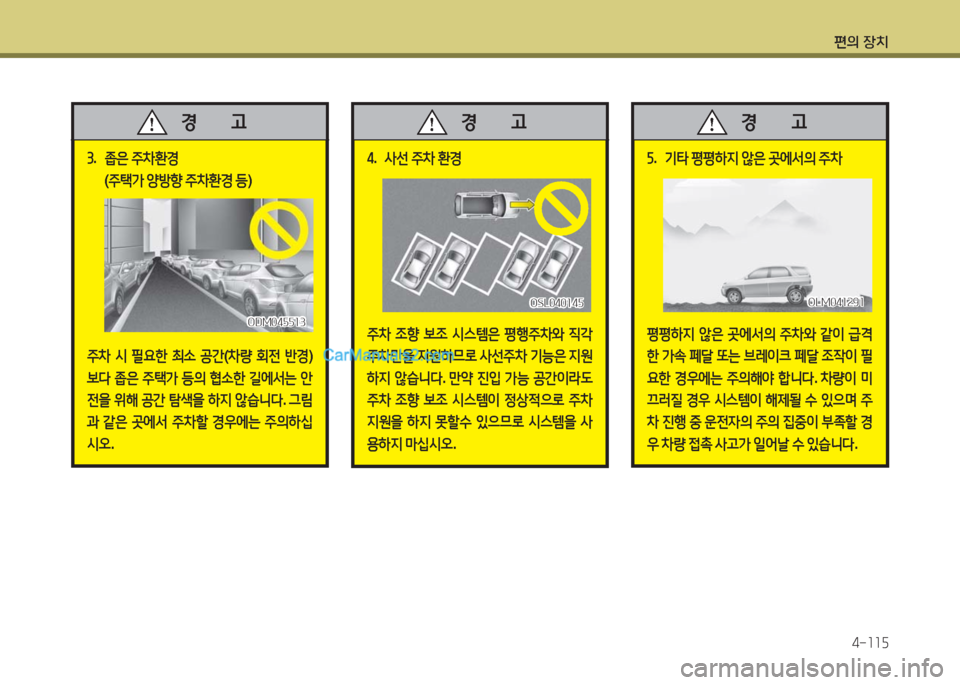

4. 사선 주차 환경
주차 조향 보조 시스템은 평행주차와 직각
주차만을 지원하므로 사선주차 기능은 지원
하지 않습니다. 만약 진입 가능 공간이라도
주차 조향 보조 시스템이 정상적으로 주차
지원을 하지 못할수 있으므로 시스템을 사
용하지 마십시오.
경 고
5. 기타 평평하지 않은 곳에서의 주차
평평하지 않은 곳에서의 주차와 같이 급격
한 가속 페달 또는 브레이크 페달 조작이 필
요한 경우에는 주의해야 합니다. 차량이 미
끄러질 경우 시스템이 해제될 수 있으며 주
차 진행 중 운전자의 주의 집중이 부족할 경
우 차량 접촉 사고가 일어날 수 있습니다.
경 고
3. 좁은 주차환경
(주택가 양방향 주차환경 등)
주차 시 필요한 최소 공간(차량 회전 반경)
보다 좁은 주택가 등의 협소한 길에서는 안
전을 위해 공간 탐색을 하지 않습니다. 그림
과 같은 곳에서 주차할 경우에는 주의하십
시오.
경 고
OSL040145OSL040145
ODM045513ODM045513
OLM041291OLM041291

편의 장치
4-116

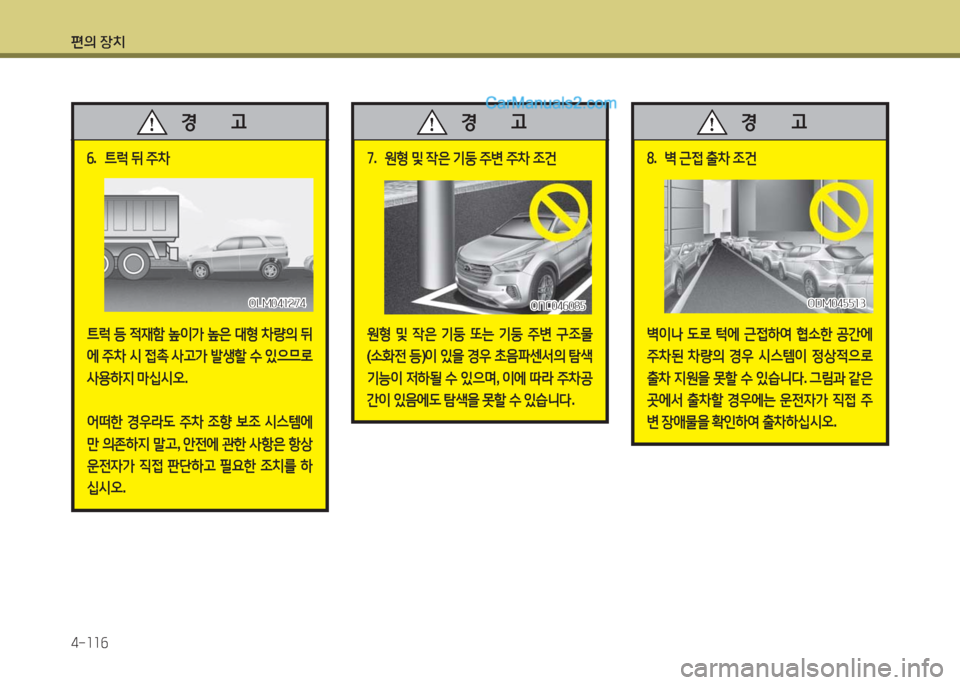

6. 트럭 뒤 주차
트럭 등 적재함 높이가 높은 대형 차량의 뒤
에 주차 시 접촉 사고가 발생할 수 있으므로
사용하지 마십시오.
어떠한 경우라도 주차 조향 보조 시스템에
만 의존하지 말고, 안전에 관한 사항은 항상
운전자가 직접 판단하고 필요한 조치를 하
십시오.
경 고
7. 원형 및 작은 기둥 주변 주차 조건
원형 및 작은 기둥 또는 기둥 주변 구조물
(소화전 등)이 있을 경우 초음파센서의 탐색
기능이 저하될 수 있으며, 이에 따라 주차공
간이 있음에도 탐색을 못할 수 있습니다.
경 고
8. 벽 근접 출차 조건
벽이나 도로 턱에 근접하여 협소한 공간에
주차된 차량의 경우 시스템이 정상적으로
출차 지원을 못할 수 있습니다. 그림과 같은
곳에서 출차할 경우에는 운전자가 직접 주
변 장애물을 확인하여 출차하십시오.
경 고
ONC046085ONC046085OLM041274OLM041274ODM045513ODM045513
