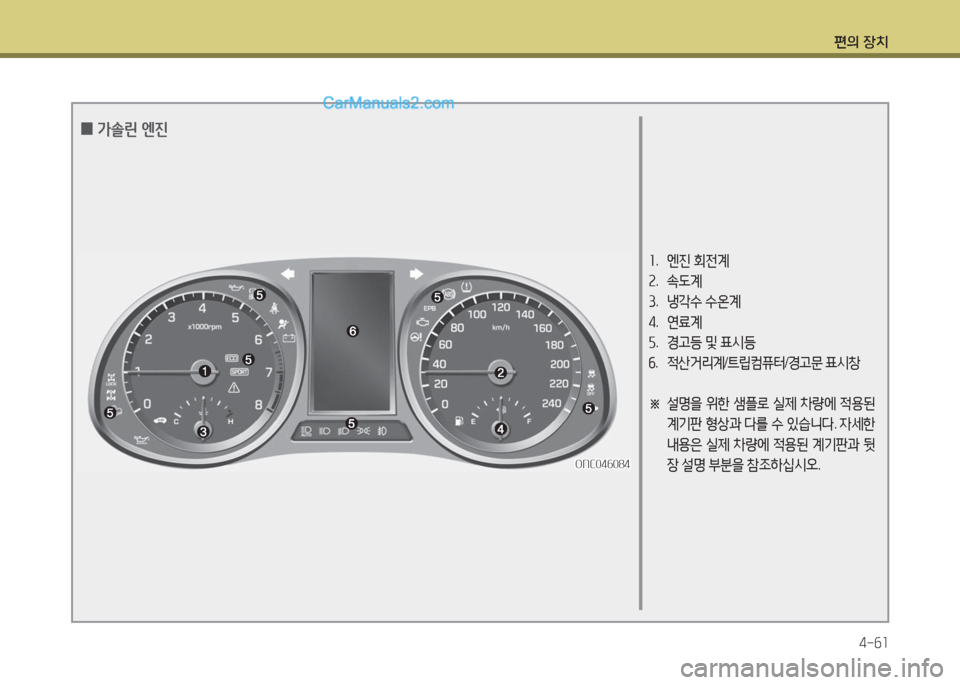

2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-61
1. 엔진 회전계
2. 속도계
3. 냉각수 수온계
4. 연료계
5. 경고등 및 표시등
6. 적산거리계/트립컴퓨터/경고문 표시창
※ 설명을 위한 샘플로 실제 차량에 적용된
계기판 형상과 다를 수 있습니다. 자세한
내용은 실제 차량에 적용된 계기판과 뒷
장 설명 부분을 참조하십시오.ONC046084ONC046084
0가솔린 엔진

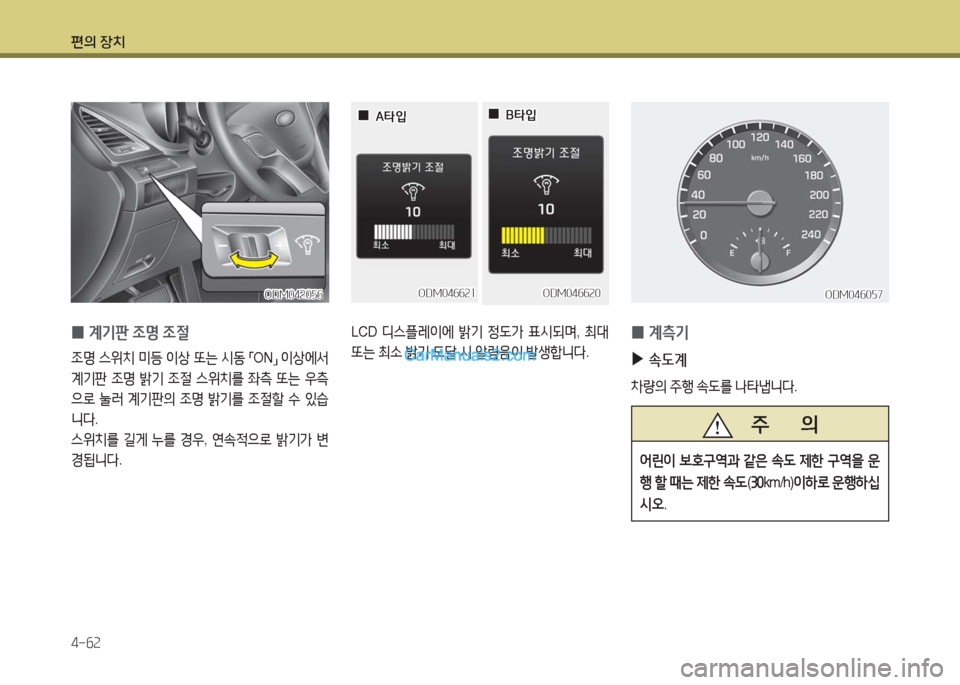

편의 장치
4-62
00A타입A타입 00B타입B타입
0 계기판 조명 조절
조명 스위치 미등 이상 또는 시동 「ON」 이상에서
계기판 조명 밝기 조절 스위치를 좌측 또는 우측
으로 눌러 계기판의 조명 밝기를 조절할 수 있습
니다.
스위치를 길게 누를 경우, 연속적으로 밝기가 변
경됩니다.
LCD 디스플레이에 밝기 정도가 표시되며, 최대
또는 최소 밝기 도달 시 알림음이 발생합니다.
ODM046620ODM046620ODM046621ODM046621ODM042056ODM042056ODM046057ODM046057
0계측기
▶속도계
차량의 주행 속도를 나타냅니다.
주 의
어린이 보호구역과 같은 속도 제한 구역을 운
행 할 때는 제한 속도(30km/h)이하로 운행하십
시오.

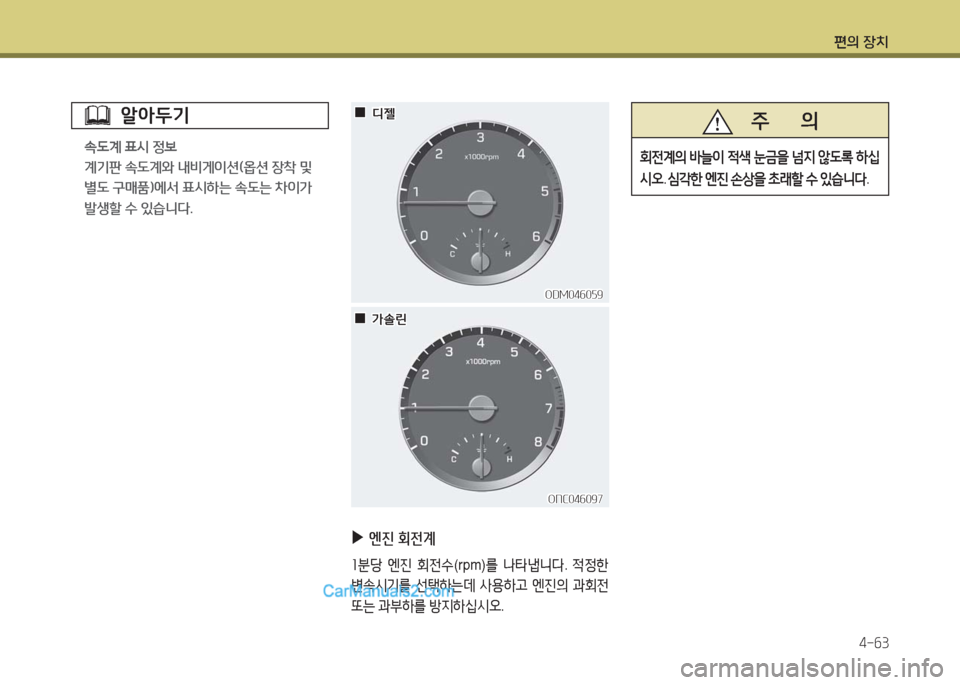

편의 장치
4-63
ODM046059ODM046059
ONC046097ONC046097
알아두기
속도계 표시 정보
계기판 속도계와 내비게이션(옵션 장착 및
별도 구매품)에서 표시하는 속도는 차이가
발생할 수 있습니다.
▶엔진 회전계
1분당 엔진 회전수(rpm)를 나타냅니다. 적정한
변속시기를 선택하는데 사용하고 엔진의 과회전
또는 과부하를 방지하십시오.
00디젤디젤
00가솔린가솔린
주 의
회전계의 바늘이 적색 눈금을 넘지 않도록 하십
시오. 심각한 엔진 손상을 초래할 수 있습니다.

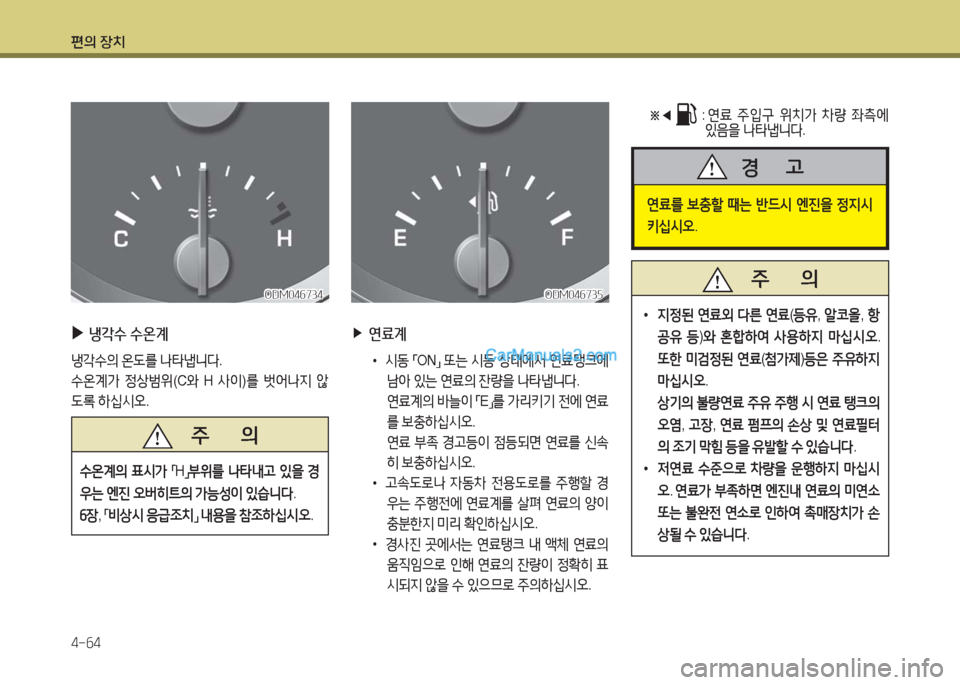

편의 장치
4-64
▶냉각수 수온계
냉각수의 온도를 나타냅니다.
수온계가 정상범위(C와 H 사이)를 벗어나지 않
도록 하십시오.
주 의
수온계의 표시가 「H」부위를 나타내고 있을 경
우는 엔진 오버히트의 가능성이 있습니다.
6장, 「비상시 응급조치」 내용을 참조하십시오.
▶연료계
•시동 「ON」 또는 시동 상태에서 연료탱크에
남아 있는 연료의 잔량을 나타냅니다.
연료계의 바늘이 「E」를 가리키기 전에 연료
를 보충하십시오.
연료 부족 경고등이 점등되면 연료를 신속
히 보충하십시오.
•고속도로나 자동차 전용도로를 주행할 경
우는 주행전에 연료계를 살펴 연료의 양이
충분한지 미리 확인하십시오.
•경사진 곳에서는 연료탱크 내 액체 연료의
움직임으로 인해 연료의 잔량이 정확히 표
시되지 않을 수 있으므로 주의하십시오.
※◀: 연료 주입구 위치가 차량 좌측에 있음을 나타냅니다.
연료를 보충할 때는 반드시 엔진을 정지시
키십시오.
경 고
주 의
•지정된 연료외 다른 연료(등유, 알코올, 항
공유 등)와 혼합하여 사용하지 마십시오.
또한 미검정된 연료(첨가제)등은 주유하지
마십시오.
상기의 불량연료 주유 주행 시 연료 탱크의
오염, 고장, 연료 펌프의 손상 및 연료필터
의 조기 막힘 등을 유발할 수 있습니다.
•저연료 수준으로 차량을 운행하지 마십시
오. 연료가 부족하면 엔진내 연료의 미연소
또는 불완전 연소로 인하여 촉매장치가 손
상될 수 있습니다.
ODM046734ODM046734ODM046735ODM046735

편의 장치
4-65
▶적산거리계 (ODO)
주행한 총 거리를 km 단위로 나타냅니다.
트립컴퓨터 모드 전환에 관계 없이 적산거리
계를 항상 표시합니다. 차량 출고 시 적산거리
계가 90km 미만은 정상입니다.
▶외기 온도계
계기판에 차량 외부의 온도를 표시합니다. 표
시범위는 -40℃∼60℃ 입니다.
•주행 중 운전자의 혼란을 방지하기 위하여
외기 온도 표시 장치는 일반 온도계처럼 즉
시 변환되지 않을 수 있습니다.
•온도 단위 (℃ 또는 ℉)는 「사용자 설정」에
서 변경할 수 있습니다.
▶자동변속기 위치 표시등
자동변속기 변속 레버를 조작하면 변속된 해
당 위치를 표시하여 알려줍니다.
ODM046619/ODM046618ODM046619/ODM046618
00A타입A타입 00B타입B타입
ODM046617/ODM046616ODM046617/ODM046616
00A타입A타입 00B타입B타입
ODM046615/ODM046614ODM046615/ODM046614
00A타입A타입 00B타입B타입

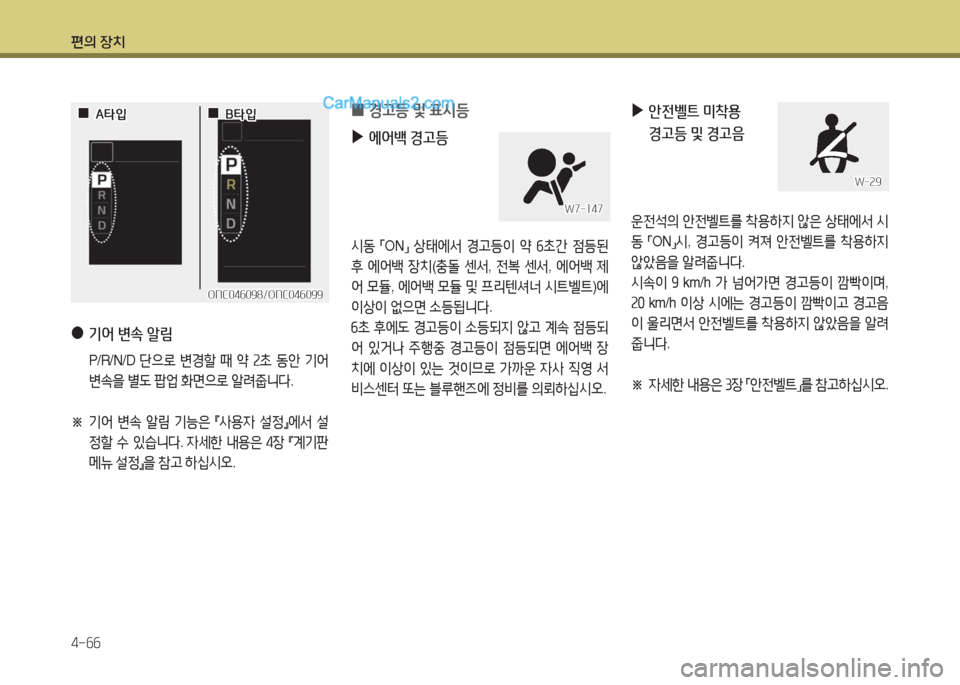

편의 장치
4-66
0경고등 및 표시등
▶에어백 경고등
시동 「ON」 상태에서 경고등이 약 6초간 점등된
후 에어백 장치(충돌 센서, 전복 센서, 에어백 제
어 모듈, 에어백 모듈 및 프리텐셔너 시트벨트)에
이상이 없으면 소등됩니다.
6초 후에도 경고등이 소등되지 않고 계속 점등되
어 있거나 주행중 경고등이 점등되면 에어백 장
치에 이상이 있는 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에 정비를 의뢰하십시오.
W7-147W7-147
▶안전벨트 미착용
경고등 및 경고음
운전석의 안전벨트를 착용하지 않은 상태에서 시
동 「ON」시, 경고등이 켜져 안전벨트를 착용하지
않았음을 알려줍니다.
시속이 9 km/h 가 넘어가면 경고등이 깜빡이며,
20 km/h 이상 시에는 경고등이 깜빡이고 경고음
이 울리면서 안전벨트를 착용하지 않았음을 알려
줍니다.
※ 자세한 내용은 3장 「안전벨트」를 참고하십시오.
W-29W-29
●기어 변속 알림
P/R/N/D 단으로 변경할 때 약 2초 동안 기어
변속을 별도 팝업 화면으로 알려줍니다.
※ 기어 변속 알림 기능은 『사용자 설정』에서 설
정할 수 있습니다. 자세한 내용은 4장 『계기판
메뉴 설정』을 참고 하십시오.
ONC046098/ONC046099ONC046098/ONC046099
00A타입A타입 00B타입B타입

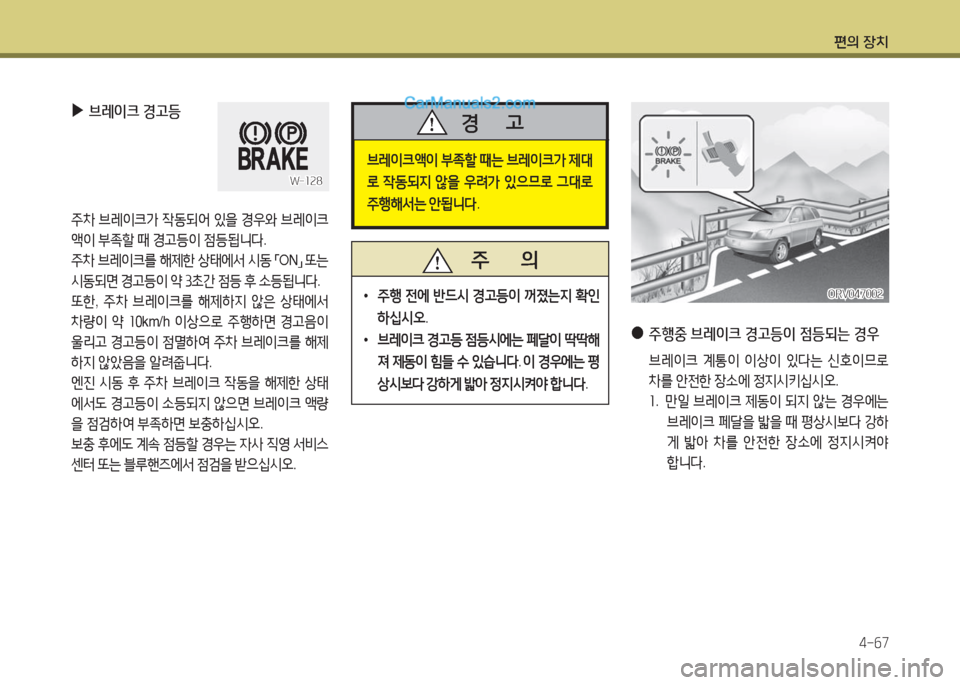

편의 장치
4-67
▶브레이크 경고등
주차 브레이크가 작동되어 있을 경우와 브레이크
액이 부족할 때 경고등이 점등됩니다.
주차 브레이크를 해제한 상태에서 시동 「ON」 또는
시동되면 경고등이 약 3초간 점등 후 소등됩니다.
또한, 주차 브레이크를 해제하지 않은 상태에서
차량이 약 10km/h 이상으로 주행하면 경고음이
울리고 경고등이 점멸하여 주차 브레이크를 해제
하지 않았음을 알려줍니다.
엔진 시동 후 주차 브레이크 작동을 해제한 상태
에서도 경고등이 소등되지 않으면 브레이크 액량
을 점검하여 부족하면 보충하십시오.
보충 후에도 계속 점등할 경우는 자사 직영 서비스
센터 또는 블루핸즈에서 점검을 받으십시오.
W-128W-128
브레이크액이 부족할 때는 브레이크가 제대
로 작동되지 않을 우려가 있으므로 그대로
주행해서는 안됩니다.
경 고
주 의
•주행 전에 반드시 경고등이 꺼졌는지 확인
하십시오.
•브레이크 경고등 점등시에는 페달이 딱딱해
져 제동이 힘들 수 있습니다. 이 경우에는 평
상시보다 강하게 밟아 정지시켜야 합니다.
ORV047002ORV047002
●주행중 브레이크 경고등이 점등되는 경우
브레이크 계통이 이상이 있다는 신호이므로
차를 안전한 장소에 정지시키십시오.
1. 만일 브레이크 제동이 되지 않는 경우에는
브레이크 페달을 밟을 때 평상시보다 강하
게 밟아 차를 안전한 장소에 정지시켜야
합니다.

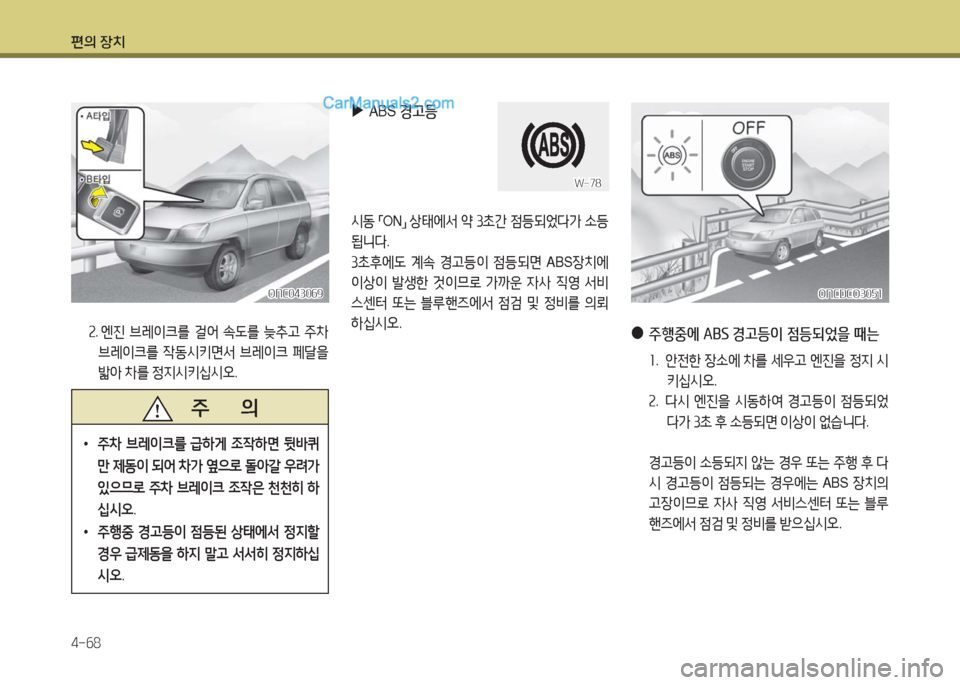

편의 장치
4-68
2. 엔진 브레이크를 걸어 속도를 늦추고 주차
브레이크를 작동시키면서 브레이크 페달을
밟아 차를 정지시키십시오.
ONC043069ONC043069
주 의
•주차 브레이크를 급하게 조작하면 뒷바퀴
만 제동이 되어 차가 옆으로 돌아갈 우려가
있으므로 주차 브레이크 조작은 천천히 하
십시오.
•주행중 경고등이 점등된 상태에서 정지할
경우 급제동을 하지 말고 서서히 정지하십
시오.
●주행중에 ABS 경고등이 점등되었을 때는
1. 안전한 장소에 차를 세우고 엔진을 정지 시
키십시오.
2. 다시 엔진을 시동하여 경고등이 점등되었
다가 3초 후 소등되면 이상이 없습니다.
경고등이 소등되지 않는 경우 또는 주행 후 다
시 경고등이 점등되는 경우에는 ABS 장치의
고장이므로 자사 직영 서비스센터 또는 블루
핸즈에서 점검 및 정비를 받으십시오.
ONCDCO3051ONCDCO3051
▶ABS 경고등
시동 「ON」 상태에서 약 3초간 점등되었다가 소등
됩니다.
3초후에도 계속 경고등이 점등되면 ABS장치에
이상이 발생한 것이므로 가까운 자사 직영 서비
스센터 또는 블루핸즈에서 점검 및 정비를 의뢰
하십시오.
W-78W-78
