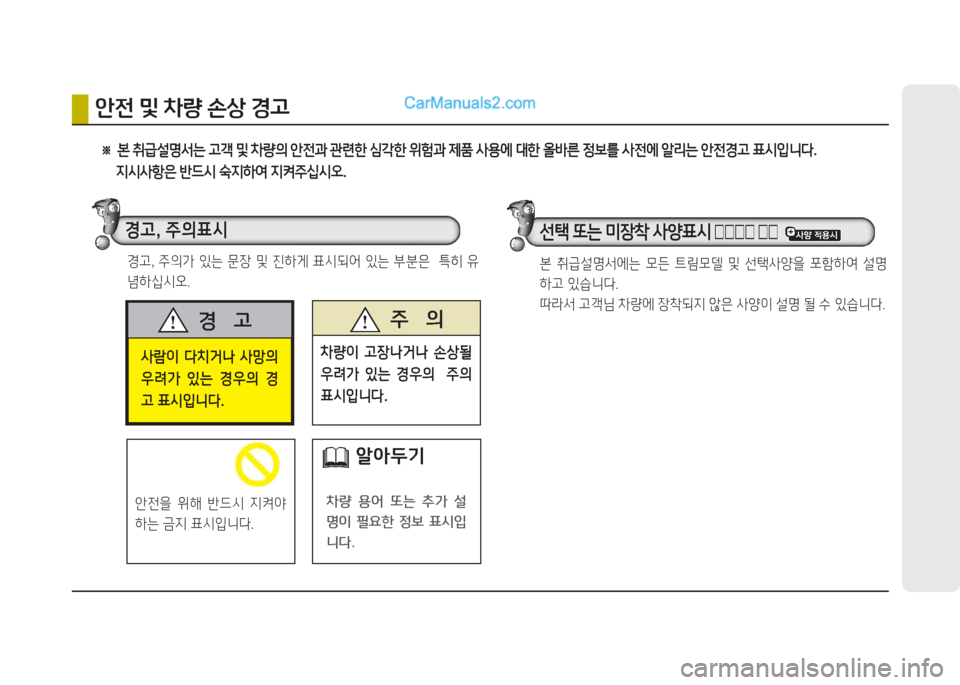

Page 1 of 405
사람이 다치거나 사망의
우려가 있는 경우의 경
고 표시입니다.
경 고 주 의
차량이 고장나거나 손상될
우려가 있는 경우의 주의
표시입니다.
※ 본 취급설명서는 고객 및 차량의 안전과 관련한 심각한 위험과 제품 사용에 대한 올바른 정보를 사전에 알리는 안전경고 표시입니다.
지시사항은 반드시 숙지하여 지켜주십시오.
경고, 주의표시
안전 및 차량 손상 경고
경고, 주의가 있는 문장 및 진하게 표시되어 있는 부분은 특히 유
념하십시오.
선택 또는 미장착 사양표시 □□□□ □□
본 취급설명서에는 모든 트림모델 및 선택사양을 포함하여 설명
하고 있습니다.
따라서 고객님 차량에 장착되지 않은 사양이 설명 될 수 있습니다.
차량 용어 또는 추가 설
명이 필요한 정보 표시입
니다.
알아두기
안전을 위해 반드시 지켜야
하는 금지 표시입니다.
Page 2 of 405
점검방법이어느 장에 있지
내용 찾기 방법 설명
목차를 활용하세요.
내용으로 찾을 때
그림 목차 (내관도 I ) 를 활용하세요.
명칭을 모를 때
색인(명칭) 목차 활용하세요.
명칭으로 찾을 때
에어컨사용방법이어디지...
이 스위치가뭐지?
Page 3 of 405

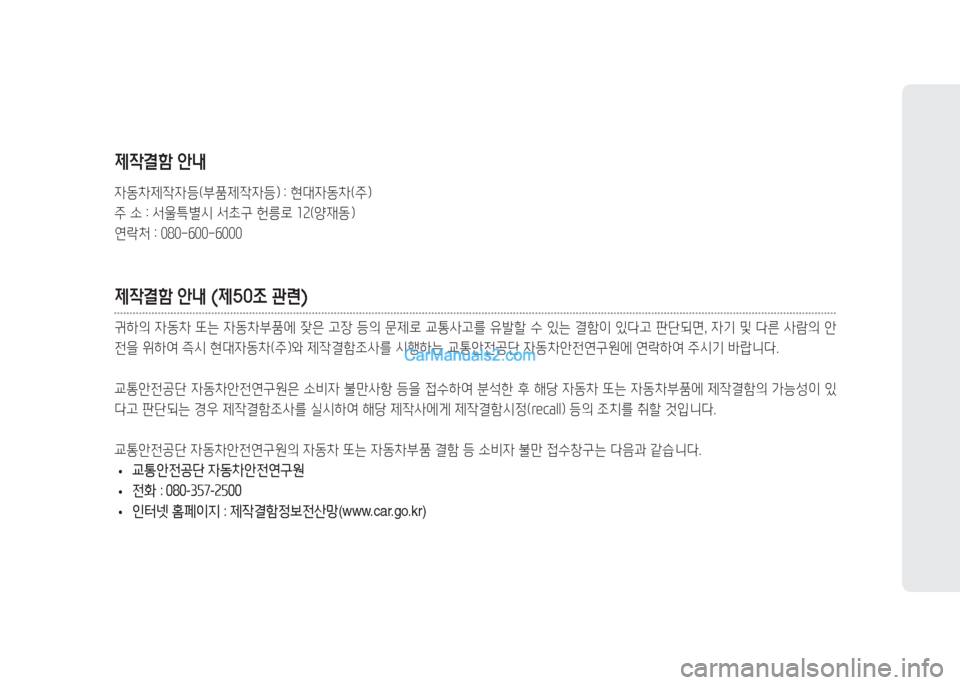

제작결함 안내
자동차제작자등(부품제작자등) : 현대자동차(주)
주 소 : 서울특별시 서초구 헌릉로 12(양재동)
연락처 : 080-600-6000
제작결함 안내 (제50조 관련)
귀하의 자동차 또는 자동차부품에 잦은 고장 등의 문제로 교통사고를 유발할 수 있는 결함이 있다고 판단되면, 자기 및 다른 사람의 안
전을 위하여 즉시 현대자동차(주)와 제작결함조사를 시행하는 교통안전공단 자동차안전연구원에 연락하여 주시기 바랍니다.
교통안전공단 자동차안전연구원은 소비자 불만사항 등을 접수하여 분석한 후 해당 자동차 또는 자동차부품에 제작결함의 가능성이 있
다고 판단되는 경우 제작결함조사를 실시하여 해당 제작사에게 제작결함시정(recall) 등의 조치를 취할 것입니다.
교통안전공단 자동차안전연구원의 자동차 또는 자동차부품 결함 등 소비자 불만 접수창구는 다음과 같습니다.
•교통안전공단 자동차안전연구원
•전화 : 080-357-2500
•인터넷 홈페이지 : 제작결함정보전산망(www.car.go.kr)
Page 4 of 405
Page 5 of 405

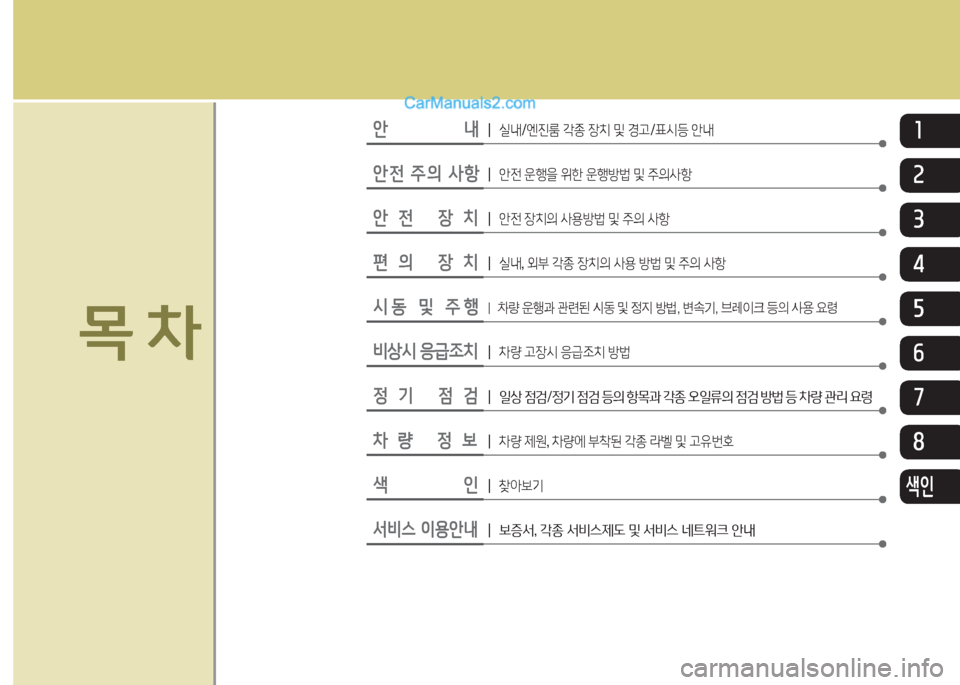

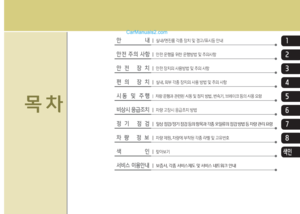

안 내1┃ 실내/엔진룸 각종 장치 및 경고/표시등 안내
목 차
안전 주의 사항┃ 안전 운행을 위한 운행방법 및 주의사항
안전 장치┃ 안전 장치의 사용방법 및 주의 사항
편의 장치┃ 실내, 외부 각종 장치의 사용 방법 및 주의 사항
시동 및 주행┃ 차량 운행과 관련된 시동 및 정지 방법, 변속기, 브레이크 등의 사용 요령
비상시 응급조치┃ 차량 고장시 응급조치 방법
정기 점검┃ 일상 점검/정기 점검 등의 항목과 각종 오일류의 점검 방법 등 차량 관리 요령
차량 정보┃ 차량 제원, 차량에 부착된 각종 라벨 및 고유번호
색 인┃ 찾아보기
서비스 이용안내┃ 보증서, 각종 서비스제도 및 서비스 네트워크 안내
2
3
4
5
6
7
8
색인
Page 6 of 405
1외관도 I .............................................................................................1-2
외관도 II ............................................................................................1-3
내관도 I .............................................................................................1-4

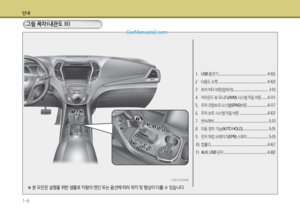

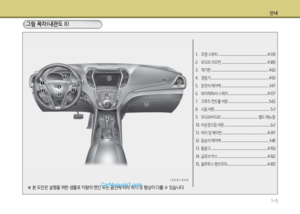

내관도 II ............................................................................................1-5
내관도 III ...........................................................................................1-6

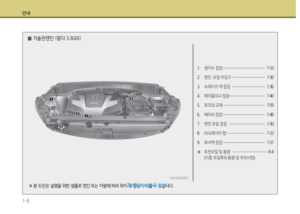

엔진룸 ...............................................................................................1-7
안내
1장 그림 목차
Page 7 of 405

안내
1-2
1. 전방 탈부착 견인후크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-33
2. 앞유리 와이퍼 블레이드 .............................................7-45
3. 실외 미러 .......................................................................4-58
4. 도어 잠금 .......................................................................4-14
5. 전방 헤드 램프 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-129, 7-68
6. 안개등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-133
7. 엔진 후드 .......................................................................4-34
8. 휠& 타이어 .............................................................7-51, 8-2
9. 파노라마 선루프 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-40
10. 주차 보조 시스템 전방 센서 ....................................4-106
ONC016001ONC016001
그림 목차(외관도 I)
0앞
※ 본 도안은 실제 차량과 다를 수 있습니다.
Page 8 of 405
안내
1-3
1. 안테나 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-179
2 보조제동등 ...................................................................7-71
3. 뒷유리 열선 ................................................................4-146
4. 뒷유리 와이퍼 블레이드 .................................4-139, 7-47
5. 연료 주입구 ..................................................................4-36
6. 리어램프 ........................................................................7-71
7. 후방카메라 .................................................................4-110
8. 주차 보조 시스템 후방 센서 ........................4-103, 4-106
9. 후방 탈부착 견인후크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-33
ONC016002ONC016002
그림 목차(외관도 II)
0뒤
※ 본 도안은 실제 차량과 다를 수 있습니다.
