2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

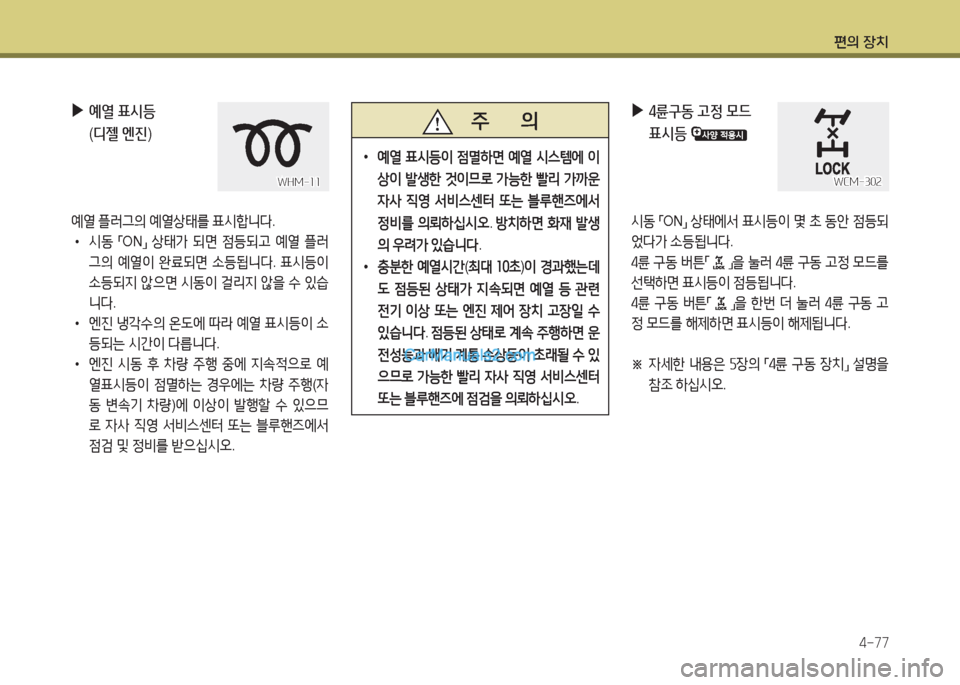

편의 장치
4-77
▶예열 표시등
(디젤 엔진)
예열 플러그의 예열상태를 표시합니다.
•시동 「ON」 상태가 되면 점등되고 예열 플러
그의 예열이 완료되면 소등됩니다. 표시등이
소등되지 않으면 시동이 걸리지 않을 수 있습
니다.
•엔진 냉각수의 온도에 따라 예열 표시등이 소
등되는 시간이 다릅니다.
•엔진 시동 후 차량 주행 중에 지속적으로 예
열표시등이 점멸하는 경우에는 차량 주행(자
동 변속기 차량)에 이상이 발행할 수 있으므
로 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
WHM-11WHM-11
주 의
•예열 표시등이 점멸하면 예열 시스템에 이
상이 발생한 것이므로 가능한 빨리 가까운
자사 직영 서비스센터 또는 블루핸즈에서
정비를 의뢰하십시오. 방치하면 화재 발생
의 우려가 있습니다.
•충분한 예열시간(최대 10초)이 경과했는데
도 점등된 상태가 지속되면 예열 등 관련
전기 이상 또는 엔진 제어 장치 고장일 수
있습니다. 점등된 상태로 계속 주행하면 운
전성능과 배기 계통 손상등이 초래될 수 있
으므로 가능한 빨리 자사 직영 서비스센터
또는 블루핸즈에 점검을 의뢰하십시오.
▶4륜구동 고정 모드
표시등
시동 「ON」 상태에서 표시등이 몇 초 동안 점등되
었다가 소등됩니다.
4륜 구동 버튼「」을 눌러 4륜 구동 고정 모드를
선택하면 표시등이 점등됩니다.
4륜 구동 버튼「」을 한번 더 눌러 4륜 구동 고
정 모드를 해제하면 표시등이 해제됩니다.
※ 자세한 내용은 5장의 「4륜 구동 장치」 설명을
참조 하십시오.
WCM-302WCM-302

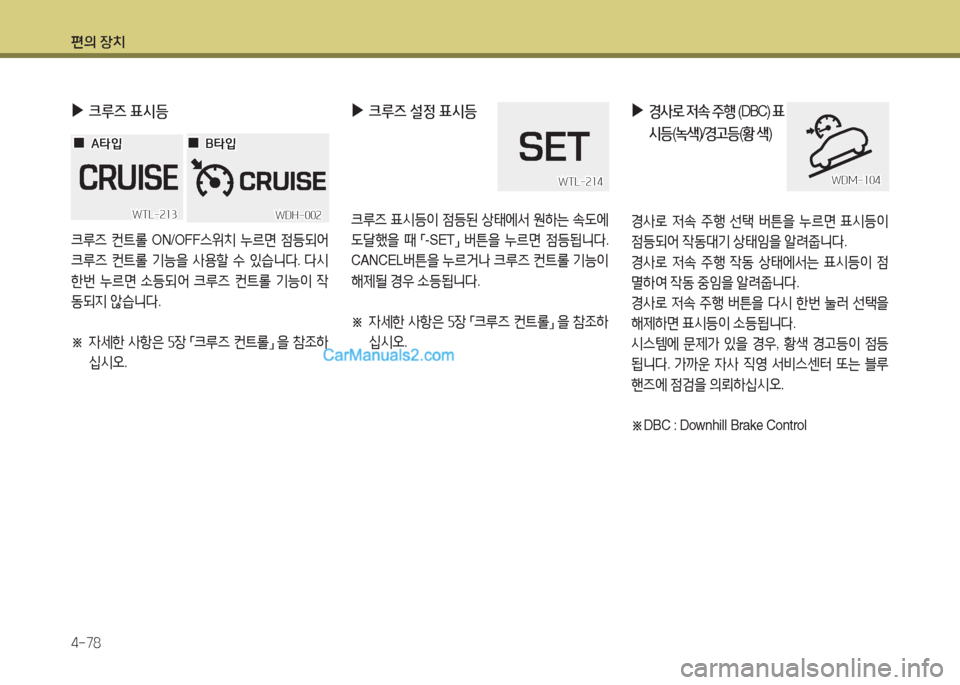

편의 장치
4-78
▶경사로 저속 주행 (DBC) 표
시등(녹색)/경고등(황 색)
경사로 저속 주행 선택 버튼을 누르면 표시등이
점등되어 작동대기 상태임을 알려줍니다.
경사로 저속 주행 작동 상태에서는 표시등이 점
멸하여 작동 중임을 알려줍니다.
경사로 저속 주행 버튼을 다시 한번 눌러 선택을
해제하면 표시등이 소등됩니다.
시스템에 문제가 있을 경우, 황색 경고등이 점등
됩니다. 가까운 자사 직영 서비스센터 또는 블루
핸즈에 점검을 의뢰하십시오.
※DBC : Downhill Brake Control
WDM-104WDM-104
▶크루즈 표시등
크루즈 컨트롤 ON/OFF스위치 누르면 점등되어
크루즈 컨트롤 기능을 사용할 수 있습니다. 다시
한번 누르면 소등되어 크루즈 컨트롤 기능이 작
동되지 않습니다.
※ 자세한 사항은 5장 「크루즈 컨트롤」 을 참조하
십시오.
WDH-002WDH-002WTL-213WTL-213
00A타입A타입 00B타입B타입
▶크루즈 설정 표시등
크루즈 표시등이 점등된 상태에서 원하는 속도에
도달했을 때 「-SET」 버튼을 누르면 점등됩니다.
CANCEL버튼을 누르거나 크루즈 컨트롤 기능이
해제될 경우 소등됩니다.
※ 자세한 사항은 5장 「크루즈 컨트롤」 을 참조하
십시오.
WTL-214WTL-214

편의 장치
4-79
▶자동 정차 기능
(AUTO HOLD) 표시등

버튼을 눌러 자동 정차 기능을 작동시키면 흰색
표시등이 켜집니다. 주행 중 브레이크 페달을 밟
고 차량이 멈추면 자동 정차 기능이 작동되면서
표시등이 흰색에서 녹색으로 바뀝니다. 다시 차
량이 출발하면 녹색에서 흰색으로 바뀝니다.
고장 시 계기판에 AUTO HOLD 등이 황색으로
켜집니다. 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 정비를 의뢰 하십시오.
※ 자세한 내용은 5장 「주차 브레이크-자동 정차
기능」을 참조하십시오.
▶시동 OFF 잊음 경고음
시동 「ACC」 상태에서 운전석 도어를 열게되면
경고음이 울려 시동이 「OFF」 되지 않았음을 알려
줍니다.
시동을 「OFF」 하거나 운전석 도어를 닫으면 경고
음은 멈춥니다.
▶주차 브레이크 경고음
주차 브레이크를 해제하지 않고 일정속도 이상으
로 주행을 하게되면 경고음이 울립니다.
주차 브레이크를 해제하고 주행하십시오.
▶통합 경고등
다음과 같은 시스템에 이상 발생 시, 통합 경고등
이 켜지며, 세부 경고 내용은 LCD 디스플레이에
표시됩니다.
통합 경고등이 경고하는 상황은
- 타이어 저압 경고 (TPMS)
- 서비스 알림
- 스마트 크루즈 컨트롤(SCC)
- 와셔액 부족 경고
- 후측방 경보 시스템(BSD) 오류
- 긴급제동시스템(AEB) 고장 등
등이며, 차량 사양에 따라 표시되는 경고 상황은
달라질 수 있습니다.
경고 상황이 해제 되면 통합 경고등은 꺼집니다.
WVI-5013WVI-5013

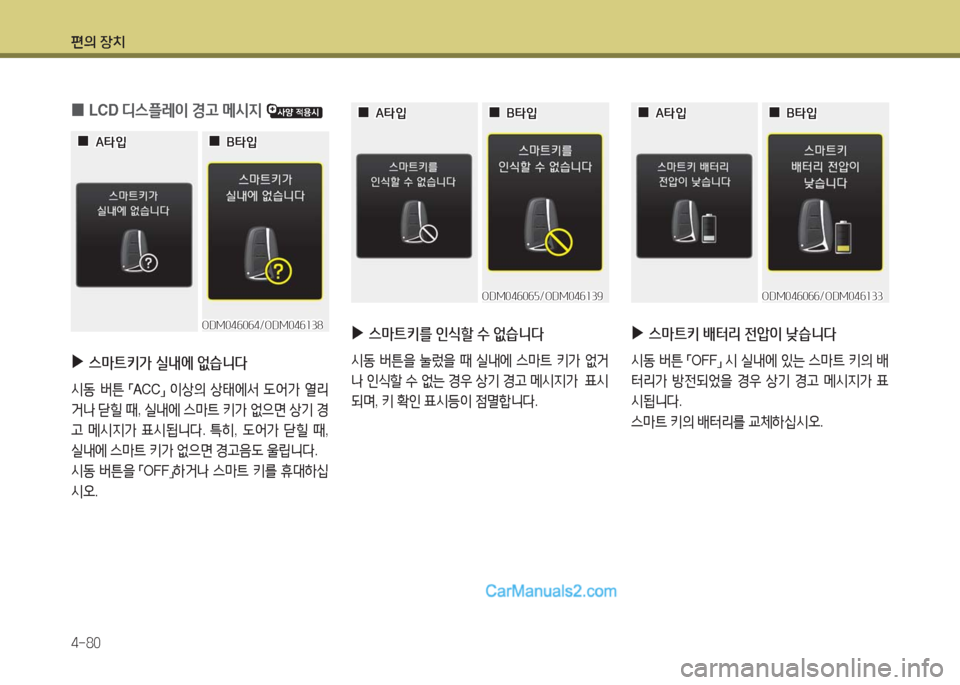

편의 장치
4-80
▶스마트키가 실내에 없습니다
시동 버튼 「ACC」 이상의 상태에서 도어가 열리
거나 닫힐 때, 실내에 스마트 키가 없으면 상기 경
고 메시지가 표시됩니다. 특히, 도어가 닫힐 때,
실내에 스마트 키가 없으면 경고음도 울립니다.
시동 버튼을 「OFF」하거나 스마트 키를 휴대하십
시오.
▶스마트키를 인식할 수 없습니다
시동 버튼을 눌렀을 때 실내에 스마트 키가 없거
나 인식할 수 없는 경우 상기 경고 메시지가 표시
되며, 키 확인 표시등이 점멸합니다.
▶스마트키 배터리 전압이 낮습니다
시동 버튼 「OFF」 시 실내에 있는 스마트 키의 배
터리가 방전되었을 경우 상기 경고 메시지가 표
시됩니다.
스마트 키의 배터리를 교체하십시오.
0LCD 디스플레이 경고 메시지
ODM046064/ODM046138ODM046064/ODM046138
00A타입A타입 00B타입B타입
ODM046065/ODM046139ODM046065/ODM046139
00A타입A타입 00B타입B타입
ODM046066/ODM046133ODM046066/ODM046133
00A타입A타입 00B타입B타입

편의 장치
4-81
▶시동버튼을 한번 더 누르십시오
버튼 시동 장치에 문제가 있을 경우, 시동 버튼을
한번 더 눌러 시동 버튼 상태 전환 또는 시동이 가
능하도록 알려주기 위해 상기 경고 메시지가 표
시되며, 경고음이 계속 울립니다. 버튼 시동 장치
가 정상적으로 작동하거나, 도난 경보 장치가 경
계 상태가 되면 경고음이 중지됩니다.
시동 버튼을 누를 때마다 상기 경고 메시지가 지
속적으로 표시되면 자사 직영 서비스센터 또는
블루핸즈에 점검을 의뢰 하십시오.
▶스마트키로 시동버튼을 직접 누르십시오
“스마트 키를 인식할 수 없습니다” 경고 메시지가
표시되는 동안 한 번 더 시동 버튼을 누르면 상기
경고 메시지가 표시되며, 키 확인 표시등이 다시
점멸됩니다.
▶ 레버를 P단으로 이동하십시오
변속 레버를 「P(주차)」 위치가 아닌 다른 위치에
두고 시동을 끄면 시동버튼이 「OFF」되지 않고
「ACC」 상태가 되며, 다시 한번 시동버튼을 누르
면 「ON」 상태가 됩니다. 이 때 상기 경고 메시기
가 표시됩니다.
시동을 정상적으로 끄기 위해서는 변속레버를
「P(주차)」 위치에 두고 시동 버튼을 누르십시오.
ODM046070/ODM046192ODM046070/ODM046192
00A타입A타입 00B타입B타입
ODM046069/ODM046140ODM046069/ODM046140
00A타입A타입 00B타입B타입
ODM046068/ODM046132ODM046068/ODM046132
00A타입A타입 00B타입B타입

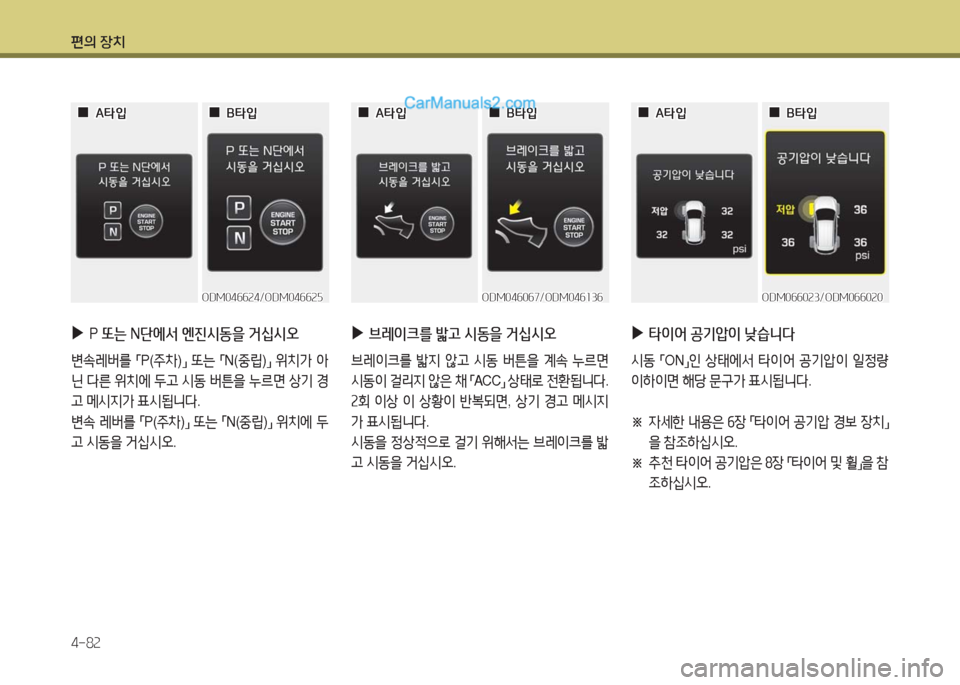

편의 장치
4-82
ODM066023/ODM066020ODM066023/ODM066020
00A타입A타입 00B타입B타입
▶타이어 공기압이 낮습니다
시동 「ON」인 상태에서 타이어 공기압이 일정량
이하이면 해당 문구가 표시됩니다.
※ 자세한 내용은 6장 「타이어 공기압 경보 장치」
을 참조하십시오.
※ 추천 타이어 공기압은 8장 「타이어 및 휠」을 참
조하십시오.
▶P 또는 N단에서 엔진시동을 거십시오
변속레버를 「P(주차)」 또는 「N(중립)」 위치가 아
닌 다른 위치에 두고 시동 버튼을 누르면 상기 경
고 메시지가 표시됩니다.
변속 레버를 「P(주차)」 또는 「N(중립)」 위치에 두
고 시동을 거십시오.
▶브레이크를 밟고 시동을 거십시오
브레이크를 밟지 않고 시동 버튼을 계속 누르면
시동이 걸리지 않은 채 「ACC」 상태로 전환됩니다.
2회 이상 이 상황이 반복되면, 상기 경고 메시지
가 표시됩니다.
시동을 정상적으로 걸기 위해서는 브레이크를 밟
고 시동을 거십시오.
ODM042071/ODM042193ODM042071/ODM042193
00A타입A타입 00B타입B타입
ODM046067/ODM046136ODM046067/ODM046136
00A타입A타입 00B타입B타입
ODM046624/ODM046625ODM046624/ODM046625

편의 장치
4-83
▶실내 퓨즈 박스의 스위치를 전환하십시오
시동 「ACC」 상태에서 퓨즈 스위치가 「OFF」 위치
일 때 상기 경고문이 표시됩니다.
차량을 사용하기 위해서는 퓨즈 스위치를 「ON」
위치에 두십시오.
※ 자세한 내용은 7장 「퓨즈의 교체」를 참조하십
시오.
ODM046091/ODM046164ODM046091/ODM046164
00A타입A타입 00B타입B타입
▶제동스위치 퓨즈를 점검하십시오
제동스위치 퓨즈가 단선되었을 때 상기 경고 메
시지가 표시됩니다. 이 때에는 브레이크를 밟고
시동 버튼을 눌러도 시동이 걸리지 않습니다.
퓨즈 교체가 어려운 경우에는 시동 버튼을 한번
눌러 「ACC」 상태가 되게 한 후, 시동 버튼을 10초
동안 누르면 시동을 걸 수 있습니다.
제동스위치 퓨즈를 교체하십시오.
※ 자세한 내용은 7장 「퓨즈의 교체」를 참조하십
시오.
ODM046081/ODM046194ODM046081/ODM046194
00A타입A타입 00B타입B타입
▶핸들을 돌려 타이어를 정렬하십시오
(좌측정렬/우측정렬)
조향 핸들이 우측으로 90도를 넘은 상태에서 시
동 「ON」을 하면 메시지가 표시되며, 조향 핸들 미
정렬시 4초 동안 표시하고 해제됩니다.
ODM046663ODM046663
00A타입A타입
ODM046664ODM046664
00B타입B타입

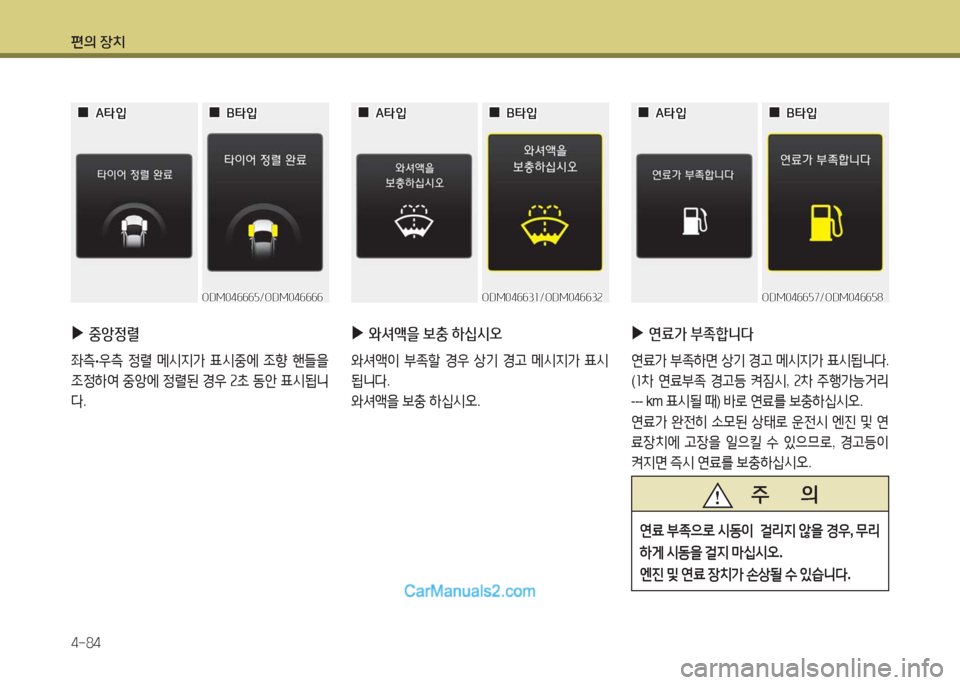

편의 장치
4-84
▶와셔액을 보충 하십시오
와셔액이 부족할 경우 상기 경고 메시지가 표시
됩니다.
와셔액을 보충 하십시오.
ODM046631/ODM046632ODM046631/ODM046632
00A타입A타입 00B타입B타입
ODM046665/ODM046666ODM046665/ODM046666
00A타입A타입 00B타입B타입
ODM046657/ODM046658ODM046657/ODM046658
00A타입A타입 00B타입B타입
▶중앙정렬
좌측·우측 정렬 메시지가 표시중에 조향 핸들을
조정하여 중앙에 정렬된 경우 2초 동안 표시됩니
다.
▶연료가 부족합니다
연료가 부족하면 상기 경고 메시지가 표시됩니다.
(1차 연료부족 경고등 켜짐시, 2차 주행가능거리
--- km 표시될 때) 바로 연료를 보충하십시오.
연료가 완전히 소모된 상태로 운전시 엔진 및 연
료장치에 고장을 일으킬 수 있으므로, 경고등이
켜지면 즉시 연료를 보충하십시오.
주 의
연료 부족으로 시동이 걸리지 않을 경우, 무리
하게 시동을 걸지 마십시오.
엔진 및 연료 장치가 손상될 수 있습니다.
