편의 장치
4-53
주 의
•정상적인 자동 밝기 조절기능 동작을 위하
여, 미러 앞쪽과 뒤쪽의 밝기 감지센서를
막지 마십시오.
•미러를 닦을 경우, 부드러운 타올이나 헝겊
등에 세척제를 묻혀서 사용하십시오. 미러
에 직접 세척제를 뿌리게 되면 세척제가 미
러틀 안으로 스며들어 고장의 원인이 될 수
있습니다.
•미운행 차량의 실내온도는 직사광선에 의
해 고온이 될 수도 있으며, 동절기에는 저
온상태가 됩니다. 하이패스 카드는 고온에
서는 변형될 수 있으며, 저온에서는 카드
인식이 불가능할 수도 있습니다. 따라서 미
운행시에는 카드를 단말기에서 분리하여
보관하십시오. 운행 중에는 차량의 실내 온
도를 적정온도로 유지하여 하이패스를 사
용하십시오.
주 의
•LED가 적색일 경우 오동작 또는 정상 요금
결제 상태가 아니므로 확인 후 영업소 통과
바랍니다.
1. 정상 상태 : 녹색 점등
2. 정상 요금결제 상태 : 녹색 5회 점멸
3. 비정상 상태 : 적색 점등
- 미등록 단말기
- 카드 미삽입
- 사용할 수 없는 카드 삽입 시
- 카드 잔액이 부족한 경우
4. 영업소 통과 시 오동작 시
(요금결제 오동작) : 적색 5회 점멸
•차량 내 별도 하이패스 단말기 장착시 요금
결제 처리가 안될 수 있으니 주의하십시오.
•전면 유리창에 금속성 류의 별도 특수 코팅
또는 금속성 류의 썬팅지를 사용하면 통신
장애가 발생할 수 있습니다.

편의 장치
4-54

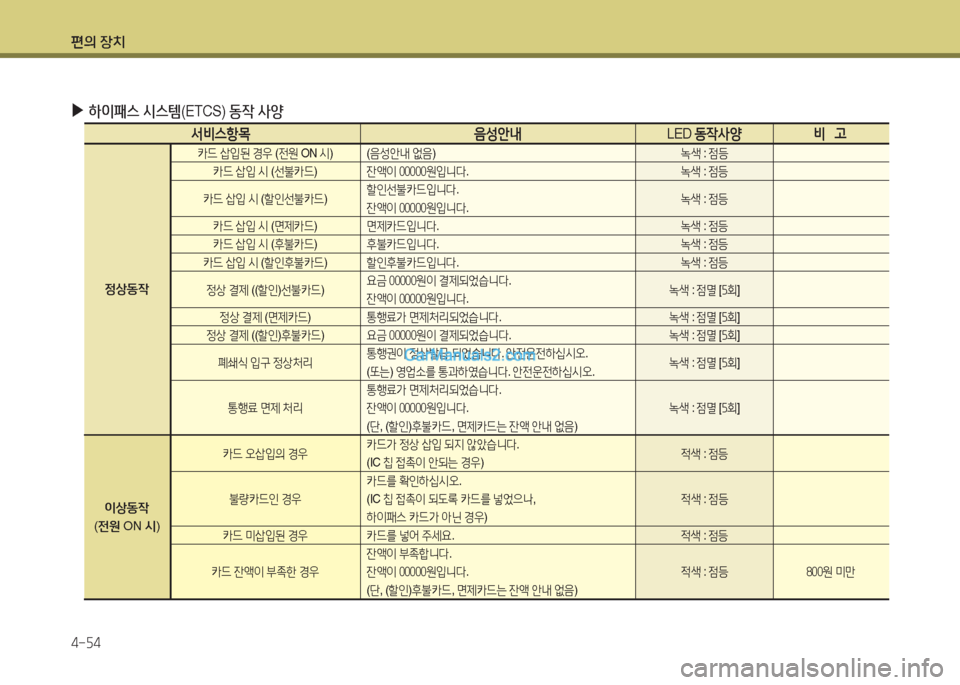

▶하이패스 시스템(ETCS) 동작 사양
서비스항목 음성안내 LED 동작사양 비 고
카드 삽입된 경우 (전원 ON 시) (음성안내 없음) 녹색 : 점등
카드 삽입 시 (선불카드) 잔액이 00000원입니다. 녹색 : 점등
카드 삽입 시 (할인선불카드) 할인선불카드입니다. 녹색 : 점등 잔액이 00000원입니다.
카드 삽입 시 (면제카드) 면제카드입니다. 녹색 : 점등
카드 삽입 시 (후불카드) 후불카드입니다. 녹색 : 점등
카드 삽입 시 (할인후불카드) 할인후불카드입니다. 녹색 : 점등
정상 결제 ((할인)선불카드) 요금 00000원이 결제되었습니다. 녹색 : 점멸 [5회] 잔액이 00000원입니다.
정상 결제 (면제카드) 통행료가 면제처리되었습니다. 녹색 : 점멸 [5회]
정상 결제 ((할인)후불카드) 요금 00000원이 결제되었습니다. 녹색 : 점멸 [5회]
폐쇄식 입구 정상처리 통행권이 정상발급 되었습니다. 안전운전하십시오. 녹색 : 점멸 [5회] (또는) 영업소를 통과하였습니다. 안전운전하십시오.
통행료가 면제처리되었습니다.
통행료 면제 처리 잔액이 00000원입니다. 녹색 : 점멸 [5회]
(단, (할인)후불카드, 면제카드는 잔액 안내 없음)
카드 오삽입의 경우 카드가 정상 삽입 되지 않았습니다. 적색 : 점등 (IC 칩 접촉이 안되는 경우)
카드를 확인하십시오.
불량카드인 경우 (IC 칩 접촉이 되도록 카드를 넣었으나, 적색 : 점등
하이패스 카드가 아닌 경우)
카드 미삽입된 경우 카드를 넣어 주세요. 적색 : 점등
잔액이 부족합니다.
카드 잔액이 부족한 경우 잔액이 00000원입니다. 적색 : 점등 800원 미만
(단, (할인)후불카드, 면제카드는 잔액 안내 없음)
정상동작
이상동작
(전원 ON 시)

편의 장치
4-55
서비스항목 음성안내 LED 동작사양 비 고
카드 오삽입의 경우 카드가 정상 삽입 되지 않았습니다. 적색 : 점등 (IC 칩 접촉이 안되는 경우)
카드를 확인하십시오.
불량카드를 삽입한 경우 (IC 칩 접촉이 되도록 카드를 넣었으나, 적색 : 점등
하이패스 카드가 아닌 경우)
카드를 탈거할 경우 (경고음) 적색 : 점등
잔액부족상태 영업소 통과시 잔액이 부족합니다. 잔액이 00000원입니다. 적색 : 점멸 [5회] (단, (할인)후불카드, 면제카드는 잔액 안내 없음)
사용할수 없는 카드로 영업소 통과시 처리되지 않았습니다. 적색 : 점멸 [5회] 카드를 확인하십시오.
카드 미삽입 상태에서 영업소 통과시 카드를 넣어 주세요. 적색 : 점멸 [5회]
폐쇄식 입구 또는 영업소에 문의하십시오. 적색 : 점멸 [5회] 정상상태에서 영업소 개방식 면제
통과후 미 결제시 폐쇄식 출구 또는 영업소에 문의하십시오. 적색 : 점멸 [5회] 개방식 일반 요금이 결제되지 않았습니다.
폐쇄식 입구 또는 영업소에 문의하십시오. 적색 : 점멸 [5회] 개방식 면제
정상결제 후 요금거래내역 영업소에 문의하십시오.
(영수증) 미 수신시 폐쇄식 출구 또는 요금 0000원이 결제되었습니다. 적색 : 점멸 [5회] 개방식 일반 잔액이 0000원입니다. (단 면제카드/
(할인)후불카드는 잔액 안내 없음)
제조번호 없는 단말기 제조번호가 없습니다. (단, 카드를 삽입할 경우 또는 적색 : 점등 단말기등록정보 조회시, 전원 ON시 안내함)
미등록 단말기 등록되지 않은 단말기 입니다. 등록 후 사용하십시오.
(등록정보) (단, 카드를 삽입할 경우 또는 단말기등록정보 조회시, 적색 : 점등 단말기 등록 방법 참조
전원 ON시 안내함)
이상동작
(동작중)
이상동작
(통신시)
이상동작
(기타)

편의 장치
4-56

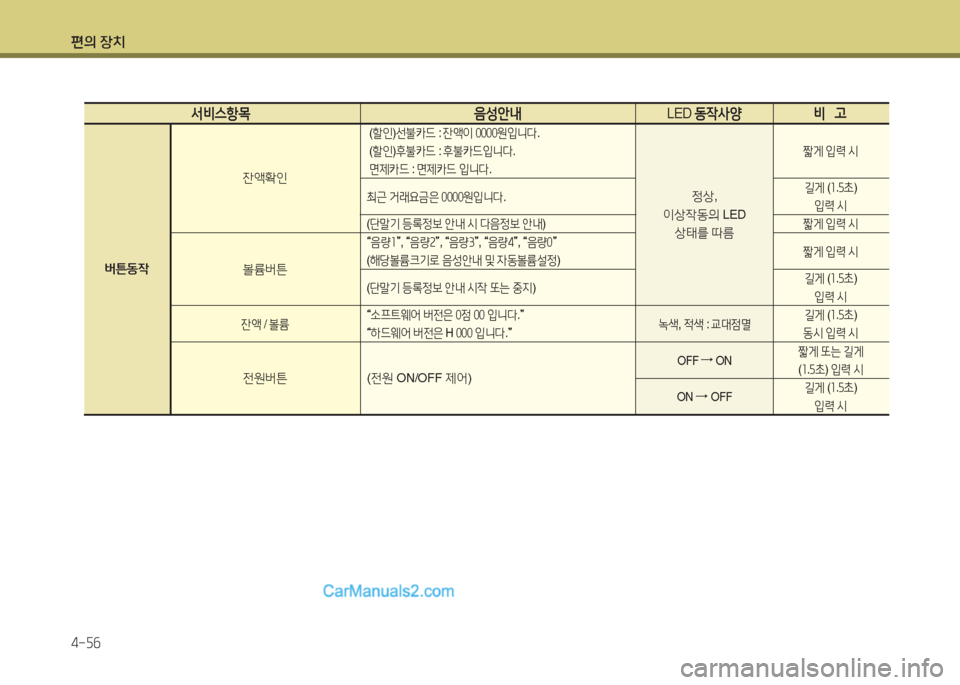

서비스항목 음성안내 LED 동작사양 비 고
(할인)선불카드 : 잔액이 0000원입니다.
(할인)후불카드 : 후불카드입니다. 짧게 입력 시
면제카드 : 면제카드 입니다.
최근 거래요금은 0000원입니다. 길게 (1.5초)
입력 시
(단말기 등록정보 안내 시 다음정보 안내) 짧게 입력 시
“음량1”, “음량2”, “음량3”, “음량4”, “음량0” 짧게 입력 시 (해당볼륨크기로 음성안내 및 자동볼륨설정)
(단말기 등록정보 안내 시작 또는 중지) 길게 (1.5초)
입력 시
잔액 / 볼륨 “소프트웨어 버전은 0점 00 입니다.” 녹색, 적색 : 교대점멸 길게 (1.5초)
“하드웨어 버전은 H 000 입니다.” 동시 입력 시
OFF → ON 짧게 또는 길게
(1.5초) 입력 시
ON → OFF 길게 (1.5초)
입력 시
버튼동작
잔액확인
볼륨버튼
전원버튼(전원 ON/OFF 제어)
정상,
이상작동의 LED
상태를 따름

편의 장치
4-57
▶하이패스 시스템(ETCS) 등록 방법
하이패스 시스템은 별도의 등록 절차 없이 사용
할 수 있습니다. E T C S 실내 미러 뒷면에 하이
패스 카드를 끼워넣은 후 사용하시기 바랍니다.
※ 하이패스 시스템에는 (장애인, 국가유공자 등)
통행료 자동 할인 기능이 없습니다.
▶하이패스 시스템(ETCS) 등록정보 확인방법
ETCS 실내 미러를 등록하고 난 후 등록정보
를 확인할 수 있습니다. 볼륨버튼을 길게 누르
면 등록 정보 안내가 시작/중지됩니다. 등록 정
보 안내 시 다음 정보 안내를 들으려면 잔액확
인버튼을 짧게 누르십시오. 등록 정보 안내 순
서는 다음과 같습니다.
▶후불 하이패스는 은행, 신용카드사에 전화 및
인터넷으로 신청하여 사용하십시오.
- 후불 하이패스 카드 홈페이지
www.excard.co.kr를 참조 하십시오
▶선불 하이패스 카드 구입/충전 방법
- 선불 하이패스 카드 구입/충전은 가까운 도로
공사 영업소에서 구입/충전 가능하며 자세한
내용은 www.hipluscard.co.kr 참조바랍니다.
- 발급수수료 5,000원(자동충전카드는 수수
료 없음)
※ ETCS : Electronic Toll Collection System
•하이패스 시스템(ECM 포함)이 장착된 차량을 타인에게 매각 또는 양도하는 경우, 차량의 명의와
함께 하이패스 시스템의 명의를 함께 이전하십시오. 명의 변경이 불가한 경우 하이패스 시스템의
등록을 말소해야 합니다. 미 이행 시 불편을 초래할 수 있습니다.
•하이패스 시스템(ECM포함)이 장착된 차량을 타인에게 매수 또는 양수 받은 경우, 하이패스 시스템
의 등록명의를 함께 이전 받아야만 정상적으로 하이패스 기능을 사용할 수 있습니다. 차량과 구비
서류를 준비하여 인근에 위치한 블루핸즈 또는 직영 서비스센터에 직접 방문하여 등록하십시오.
주 의
●단말기 등록정보
번 호 항 목 설 명
1제조번호ETCS 실내 미러 제조회사에서 부여하는 번호
2발생번호ETCS 실내 미러를 등록할 때 부여하는 번호
3차종ETCS 실내 미러 등록 시 등록한 차량의 종류
4차량번호-
5발생일ETCS 실내 미러 등록일자 (YYYYMMDD)
6만료일ETCS 실내 미러 사용 완료 일자 (YYYYMMDD)
●구비 서류
- 개인일 경우 : 본인신분증 또는 대리인 신분증
- 법인일 경우 : 사업자등록증, 방문자 신분증
- 리스, 렌탈의 경우 : 해당계약서 추가
- 외국인인 경우 : 외국인 등록증 또는 국내거소증

편의 장치
4-58

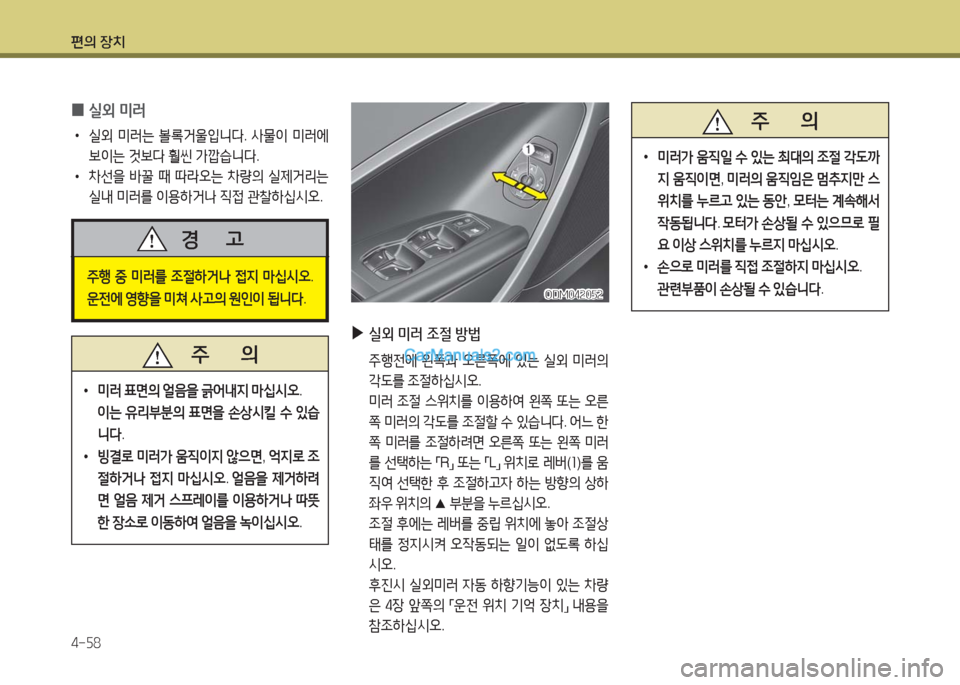

0실외 미러
•실외 미러는 볼록거울입니다. 사물이 미러에
보이는 것보다 훨씬 가깝습니다.
•차선을 바꿀 때 따라오는 차량의 실제거리는
실내 미러를 이용하거나 직접 관찰하십시오.
주행 중 미러를 조절하거나 접지 마십시오.
운전에 영향을 미쳐 사고의 원인이 됩니다.
경 고
ODM042052ODM042052
▶실외 미러 조절 방법
주행전에 왼쪽과 오른쪽에 있는 실외 미러의
각도를 조절하십시오.
미러 조절 스위치를 이용하여 왼쪽 또는 오른
쪽 미러의 각도를 조절할 수 있습니다. 어느 한
쪽 미러를 조절하려면 오른쪽 또는 왼쪽 미러
를 선택하는 「R」 또는 「L」 위치로 레버(1)를 움
직여 선택한 후 조절하고자 하는 방향의 상하
좌우 위치의 ▲ 부분을 누르십시오.
조절 후에는 레버를 중립 위치에 놓아 조절상
태를 정지시켜 오작동되는 일이 없도록 하십
시오.
후진시 실외미러 자동 하향기능이 있는 차량
은 4장 앞쪽의 「운전 위치 기억 장치」 내용을
참조하십시오.
주 의
•미러 표면의 얼음을 긁어내지 마십시오.
이는 유리부분의 표면을 손상시킬 수 있습
니다.
•빙결로 미러가 움직이지 않으면, 억지로 조
절하거나 접지 마십시오. 얼음을 제거하려
면 얼음 제거 스프레이를 이용하거나 따뜻
한 장소로 이동하여 얼음을 녹이십시오.
주 의
•미러가 움직일 수 있는 최대의 조절 각도까
지 움직이면, 미러의 움직임은 멈추지만 스
위치를 누르고 있는 동안, 모터는 계속해서
작동됩니다. 모터가 손상될 수 있으므로 필
요 이상 스위치를 누르지 마십시오.
•손으로 미러를 직접 조절하지 마십시오.
관련부품이 손상될 수 있습니다.

편의 장치
4-59
ODM042053ODM042053

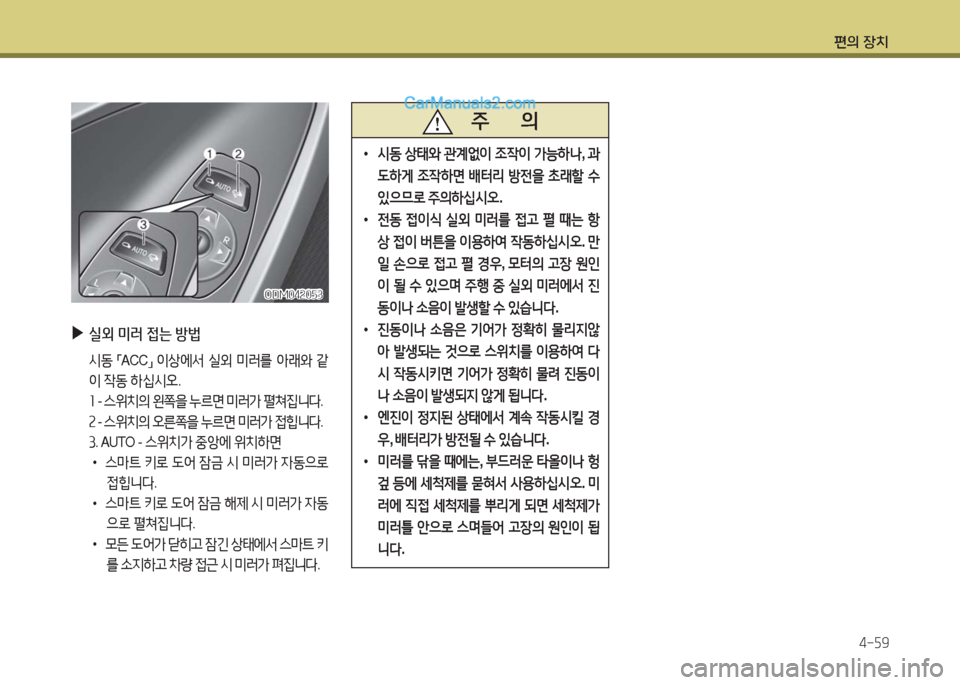

▶실외 미러 접는 방법
시동 「ACC」 이상에서 실외 미러를 아래와 같
이 작동 하십시오.
1 - 스위치의 왼쪽을 누르면 미러가 펼쳐집니다.
2 - 스위치의 오른쪽을 누르면 미러가 접힙니다.
3. AU TO - 스위치가 중앙에 위치하면
• 스마트 키로 도어 잠금 시 미러가 자동으로
접힙니다.
• 스마트 키로 도어 잠금 해제 시 미러가 자동
으로 펼쳐집니다.
•모든 도어가 닫히고 잠긴 상태에서 스마트 키
를 소지하고 차량 접근 시 미러가 펴집니다.
주 의
•시동 상태와 관계없이 조작이 가능하나, 과
도하게 조작하면 배터리 방전을 초래할 수
있으므로 주의하십시오.
•전동 접이식 실외 미러를 접고 펼 때는 항
상 접이 버튼을 이용하여 작동하십시오. 만
일 손으로 접고 펼 경우, 모터의 고장 원인
이 될 수 있으며 주행 중 실외 미러에서 진
동이나 소음이 발생할 수 있습니다.
•진동이나 소음은 기어가 정확히 물리지않
아 발생되는 것으로 스위치를 이용하여 다
시 작동시키면 기어가 정확히 물려 진동이
나 소음이 발생되지 않게 됩니다.
•엔진이 정지된 상태에서 계속 작동시킬 경
우, 배터리가 방전될 수 있습니다.
•미러를 닦을 때에는, 부드러운 타올이나 헝
겊 등에 세척제를 묻혀서 사용하십시오. 미
러에 직접 세척제를 뿌리게 되면 세척제가
미러틀 안으로 스며들어 고장의 원인이 됩
니다.

편의 장치
4-60

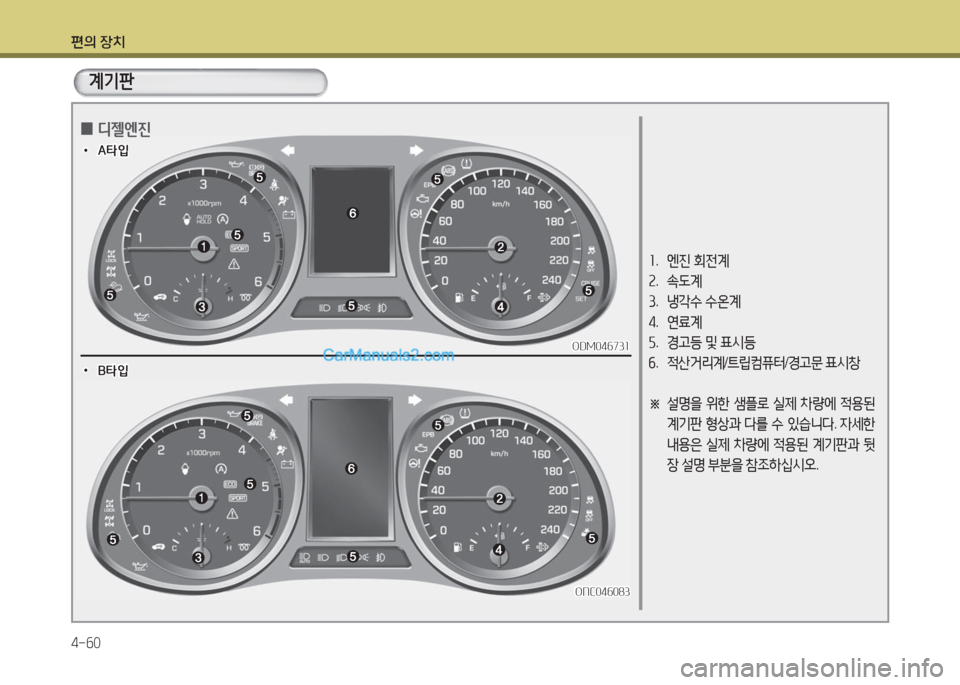

1. 엔진 회전계
2. 속도계
3. 냉각수 수온계
4. 연료계
5. 경고등 및 표시등
6. 적산거리계/트립컴퓨터/경고문 표시창
※ 설명을 위한 샘플로 실제 차량에 적용된
계기판 형상과 다를 수 있습니다. 자세한
내용은 실제 차량에 적용된 계기판과 뒷
장 설명 부분을 참조하십시오.
계기판
ODM046731ODM046731
ONC046083ONC046083
0디젤엔진
••A타입A타입
••B타입B타입
